pcb电路设计中的常见问题

合集下载

pcb设计常见问题和改善措施

pcb设计常见问题和改善措施PCB设计是电子制造中不可或缺的一环，它直接关系到整个电子产品的稳定性和性能表现。

然而，很多初学者在设计PCB时常常会遇到一些问题。

本文将探讨常见的PCB设计问题及改善措施。

一、布局问题1.过于密集的布局如果布局过于密集，会导致信号串扰（crosstalk）和噪声（noise）的产生。

为了解决这个问题，可以采用分层设计，将多层电路板分为几个逻辑分区。

在每个分区内，则可以使用自己的供电和接地系统。

2.容易混淆的引脚映射在复杂的PCB设计中，引脚映射关系可能会让人感到混乱，容易出错。

这种情况下，我们应该简化引脚映射，并且尽量减少不同部件的互相干扰。

3.热点问题一些元器件非常容易发热，并产生很强的电磁干扰。

这些元器件应该被单独布局，并且应该和其他元器件保持一定的距离。

二、管理问题1.缺乏模块化设计模块化设计可以帮助我们在有需要时，快速更换某个元器件或调整局部电路。

如果缺乏模块化设计，则在维护或更新时需要耗费更多的时间和资金。

模块化设计可以使得整个系统更加灵活和可靠。

2.不合理的基本布局规则设计PCB时，应该遵循一些基本的布局规则。

例如，元器件应该遵循一定的大小和形状，以方便插入和插拔。

又如，元器件的布局和尺寸应该考虑到过孔和贴片的芯片之间的兼容性。

三、电气问题1.传输线匹配问题传输线的匹配非常重要，否则会导致信号的反射和损耗。

设计师应该使用合适的电路板布线工具，并根据电路需求寻找适当的线材。

2.串扰与干扰问题当多根传输线靠近时，它们之间的耦合可能会导致信号干扰。

此时，我们可以分析信号之间的相关性，并使用合适的工具进行干扰分析和排除。

3.接地问题良好的接地系统可以有效地减少噪声和电磁干扰对电子器件的影响。

我们应该确保供地面和接地面的区域大小合适，并且不应忽略单点接地的规则。

综上所述，设计PCB时需要注意的许多问题必须受到严格的重视和更正。

采用科学的设计思路和正确的工具可以帮助我们解决问题，实现PCB优化设计的目标。

PCB常见缺陷及可接受实用标准

PCB常见缺陷及可接受实用标准PCB（Printed Circuit Board，印刷电路板）是现代电子产品中最常见的一种组件，它通过电路的印刷、组装和焊接，将电子元件连接在一起，实现电子设备的功能。

然而，在PCB的制造过程中，常会出现一些缺陷，这些缺陷可能影响电子设备的性能和可靠性。

因此，制造PCB时必须要遵循一些可接受的实用标准，以确保PCB的质量。

1.焊接质量不良：焊接是将电子元件连接到PCB上的重要步骤。

当焊接质量不良时，会导致焊点不牢固，甚至存在焊接虚焊的情况。

这些问题会导致电子元件的连接不可靠，对PCB的性能和可靠性产生负面影响。

2.电路导通不畅：PCB上的导线和线路是电子元件之间传递信号的重要媒介。

如果导线和线路不通畅，就会导致信号传输受阻，影响电子设备的正常工作。

常见的导通不畅问题包括导线断开、导线短路和导线粘连等。

3.隔离不良：在PCB上，不同的电路往往需要隔离开来，以防止相互干扰。

当隔离不良时，就会出现电路互相干扰的情况，影响电子设备的信号稳定性和抗干扰能力。

隔离不良的表现包括隔离距离不足、隔离层不牢固和隔离层污染等。

4.电器仿真效果不佳：在PCB设计阶段，常常需要进行电气仿真，以验证电路设计的正确性和性能。

如果电气仿真效果不佳，就会导致电路设计存在缺陷，无法满足性能要求。

电器仿真效果不佳的原因可以是元件模型不准确、电路参数设置错误和仿真软件问题等。

为了确保PCB的质量，制造业界制定了一些可接受的实用标准，使制造商和消费者能够统一对PCB的质量进行评估。

其中最重要的标准之一是IPC-A-600，它是IPC（Institute of Printed Circuits，印制电路协会）颁布的标准，用来评估PCB的外观和可接受的缺陷等级。

IPC-A-600将PCB的缺陷分为多个等级，从IPC-A-600A到IPC-A-610F，每个等级都对缺陷的种类、数量和位置进行详细的规定，以便制造商和消费者能够根据需求选择合适的等级。

PCB制作设计过程中出现的问题及解决办法

PCB制作设计过程中出现的问题及解决办法本文就三种常见的PCB问题进行汇总和分析，希望能够对大家的设计和制作工作带来一定的帮助。

我们网站还有很多PCB方面不常见的问题急需解答，你准备好答案了吗？问题一：PCB板短路这一问题是会直接造成PCB板无法工作的常见故障之一，而造成这种问题的原因有很多，下面我们逐一进行分析。

造成PCB短路的最大原因，是焊垫设计不当，此时可以将圆形焊垫改为椭圆形，加大点与点之间的距离，防止短路。

PCB零件方向的设计不适当，也同样会造成板子短路，无法工作。

如SOIC的脚如果与锡波平行，便容易引起短路事故，此时可以适当修改零件方向，使其与锡波垂直。

还有一种可能性也会造成PCB的短路故障，那就是自动插件弯脚。

由于IPC规定线脚的长度在2mm以下及担心弯脚角度太大时零件会掉，故易因此而造成短路，需将焊点离开线路2mm以上。

除了上面提及的三种原因之外，还有一些原因也会导致PCB板的短路故障，例如基板孔太大、锡炉温度太低、板面可焊性不佳、阻焊膜失效、板面污染等，都是比较常见的故障原因，工程师可以对比以上原因和发生故障的情况逐一进行排除和检查。

问题二：PCB板上出现暗色及粒状的接点PCB板上出现暗色或者是成小粒状的接点问题，多半是因于焊锡被污染及溶锡中混入的氧化物过多，形成焊点结构太脆。

须注意勿与使用含锡成份低的焊锡造成的暗色混淆。

而造成这一问题出现的另一个原因，是加工制造过程中所使用的焊锡本身成份产生变化，杂质含量过多，需加纯锡或更换焊锡。

斑痕玻璃起纤维积层物理变化，如层与层之间发生分离现象。

但这种情形并非焊点不良。

原因是基板受热过高，需降低预热及焊锡温度或增加基板行进速度。

问题三：PCB焊点变成金黄色一般情况下PCB板的焊锡呈现的是银灰色，但偶尔也有金黄色的焊点出现。

造成这一问。

PCB中常见错误大全

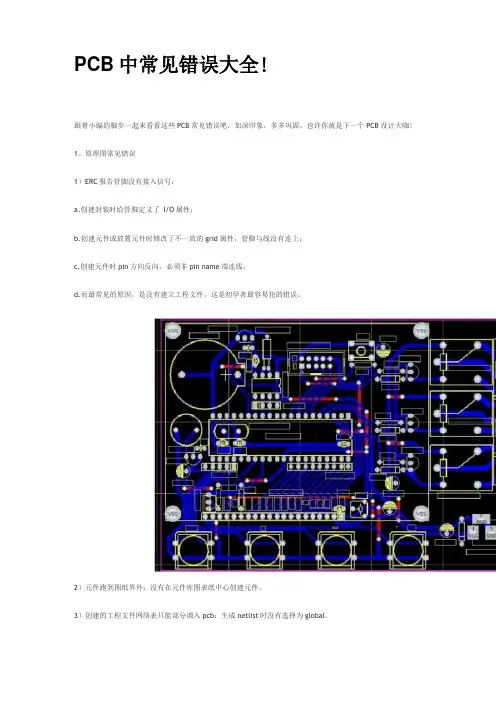

PCB中常见错误大全!跟着小编的脚步一起来看看这些PCB常见错误吧，加深印象，多多巩固，也许你就是下一个PCB设计大咖!1、原理图常见错误1）ERC报告管脚没有接入信号：a.创建封装时给管脚定义了I/O属性；b.创建元件或放置元件时修改了不一致的grid属性，管脚与线没有连上；c.创建元件时pin方向反向，必须非pin name端连线；d.而最常见的原因，是没有建立工程文件，这是初学者最容易犯的错误。

2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。

3）创建的工程文件网络表只能部分调入pcb：生成netlist时没有选择为global。

4）当使用自己创建的多部分组成的元件时，千万不要使用annotate.2、PCB中常见错误1）网络载入时报告NODE没有找到：a.原理图中的元件使用了pcb库中没有的封装；b.原理图中的元件使用了pcb库中名称不一致的封装；c.原理图中的元件使用了pcb库中pin number不一致的封装。

如三极管：sch中pin number为e,b,c,而pcb 中为1，2，3。

2）打印时总是不能打印到一页纸上：a.创建pcb库时没有在原点；b.多次移动和旋转了元件，pcb板界外有隐藏的字符。

选择显示所有隐藏的字符，缩小pcb,然后移动字符到边界内。

3）DRC报告网络被分成几个部分：表示这个网络没有连通，看报告文件，使用选择CONNECTED COPPER查找。

如果作较复杂得设计，尽量不要使用自动布线。

3、PCB制造过程中常见错误1）焊盘重叠：a.造成重孔，在钻孔时因为在一处多次钻孔导致断钻及孔的损伤。

b.多层板中，在同一位置既有连接盘，又有隔离盘，板子做出表现为・隔离，连接错误。

2）图形层使用不规范：a.违反常规设计，如元件面设计在Bottom层,焊接面设计在TOP层，使人造成误解。

b.在各层上有很多设计垃圾,如断线，无用的边框，标注等。

3）字符不合理：a.字符覆盖SMD焊片，给PCB通断检测及元件焊接带来不便。

pcb常见缺陷原因与措施

加强操作人员的安全意识教育，确保生产过程中的安全和稳定。
04
PCB常见缺陷的检测方法与技巧
目视检测法
直接观察PCB表面
通过肉眼或放大镜观察PCB表面是否存在裂纹、变形、气泡、污渍等缺陷。
检查焊接质量
目视检测法可以用于检查焊接质量，如焊点大小、形状、光泽度等是否符合要求。
识别元器件
目视检测法可以用于识别元器件的型号、规格、极性等是否正确。
焊盘腐蚀
使用合适的清洗剂清洗腐蚀的焊盘，然后用烘干机烘干。
阻焊层缺陷修复方法与技巧
阻焊层脱落
使用合适的涂料重新涂刷脱落的阻焊层，然后用烘干机烘干。
阻焊层变色
使用合适的清洗剂清洗变色的阻焊层，然后用烘干机烘干。
阻焊层起泡
检查阻焊层起泡原因，如果是由于涂层过厚导致，可以使用砂纸打磨起泡区域，然后重新涂刷阻焊层，最后用烘干机烘干。
生产设备问题
总结词
设备故障或误差
详细描述
PCB生产过程中使用的设备，如钻孔机、曝光机、蚀刻机等，如果出现故障或误差，可能导致PCB出现孔径不准确、线路不清晰、蚀刻过度等缺陷。
生产工艺问题
总结词
工艺参数不当
详细描述
PCB生产过程中的各项工艺参数，如温度、压力、时间等，如果设置不当，可能导致PCB出现翘曲、起泡、氧化等缺陷。
优化生产工艺和流程
对生产工艺和流程进行持续改进，提高生产效率和产品质量。
引入先进的生产技术和设备，提高生产自动化程度。
优化生产布局和物流管理，减少生产过程中的浪费和损失。
提高操作人员技能和素质
加强操作人员技能培训，提高操作人员的技能水平和操作规范意
识。
建立激励机制，鼓励操作人员积极参与技术革新和改进活动。

Pcb常见问题缺陷类型及原因

影响：设备功能异常或失效，如无法开机、按键失灵等
解决方法：a) 加强制造过程中的质量检查，确保线路连接良好；b) 定期检查和维修，发现断裂及时修复或更换；c) 提高PCB材料的耐久性和稳定性
绝缘不良
类型：绝缘不良
原因：绝缘材料老化或受潮
影响：导致电路短路或断路
解决方法：更换绝缘材料或进行烘干处理
原因：设计错误、制造过程中控制不严格
影响：电气性能不稳定、产品可靠性降低
解决方案：重新设计导体间距、加强制造过程中的质量控制
焊盘偏移
定义：焊盘偏移是指焊盘位置与电路设计不一致，导致焊接时出现偏差
原因：a. 电路板生产过程中，焊盘位置精度不足；b. 电路板受热变形； c. 焊接过程中，热压不均匀导致焊盘位移
导体宽度不足
定义：导体宽度小于设计要求，可能导致电流容量不足或电气性能下降。原因：制造过程中，线宽控制不准确或材料问题导致导体宽度不足。影响：可能导致电路性能不稳定或产品失效。解决方案：在制造过程中加强线宽控制，选择合适的材料和工艺。
导体间距不足
定义：导体间距小于规定的最小间距，可能导致电气短路或断路
人为操作失误
操作人员技能不足
操作不规范
责任心不强
疲劳作业
THANKS
汇报人：
环境因素影响
温度：过高或过低的温度可能导致PCB性能下降或出现缺陷湿度：湿度过高可能导致PCB受潮，引起短路或断路等问题污染物：空气中的尘埃、化学物质等污染物可能附着在PCB表面，导致缺陷产生光照：长时间暴露在紫外线下可能导致PCB老化，产生缺陷
设备故障
设备老化或维护不当导致性能下降设备精度不足或配置不正确设备操作人员技能水平不足或操作不当设备供应商的技术支持和服务不到位

PCB板常见问题与维修

PCB板常见问题与维修1. 简介PCB板（Printed Circuit Board），即印刷电路板，是现代电子产品中常见的主要组件之一。

它作为电子元件的支撑平台，承载着电子元件之间的连接和传输功能。

然而，由于使用时间久了或者操作不当等原因，PCB板常常会出现一些问题。

本文将介绍PCB板常见的问题及其维修方法。

2. 常见问题2.1 电路断路电路断路是PCB板常见的问题之一。

当电路出现断路时，电子元件之间的电流无法通过，导致电路无法正常工作。

2.1.1 原因分析电路断路的原因有多种，可能是焊点未熔化、焊点破裂、导线断裂等。

2.1.2 维修方法修复电路断路的方法是先找到断路处，然后重新焊接或者更换断裂的部分。

使用锡焊工具将焊接头与电路连接处加热，使其熔化并形成良好的连接。

2.2 短路短路是PCB板另一个常见的问题。

当两个或多个不同电路之间的导线或焊点短接时，会导致电流异常、电路异常运行甚至损坏电子元件。

2.2.1 原因分析短路的原因可能是焊接不当、电路板上的导线接触不良、导线之间的绝缘层损坏等。

2.2.2 维修方法修复短路的方法是找到短路位置，并通过移除短路处的连接物或者修复绝缘层等措施来解除短路。

2.3 焊接问题焊接问题也是PCB板常见的故障之一。

焊接不良会导致电子元件与PCB板的连接不稳定，或者连接断裂，从而影响电路的正常运行。

2.3.1 原因分析焊接问题可能由焊接材料质量差、焊接温度不合适、焊接时间不足等原因引起。

2.3.2 维修方法修复焊接问题的方法是重新焊接，正确的焊接流程非常重要。

首先，清洁焊点，确保焊接表面干净。

然后，使用适当温度的焊台将焊接材料熔化后，进行焊接。

焊接完成后，进行焊点质量检查，确保焊接牢固。

2.4 过热过热是PCB板常见的问题之一。

当电路板工作超过其承受的温度范围时，可能会导致PCB板过热，造成电路异常或者硬件故障。

2.4.1 原因分析过热的原因可能是环境温度过高、电路设计不合理、散热系统失效等。

pcb常见缺陷原因与措

pcb常见缺陷原因与措施pptx汇报人：2023-12-15•PCB常见缺陷概述•常见缺陷原因分析•预防措施与改进建议目录•检测方法与技巧分享•案例分析：实际应用中的缺陷处理与改进方案•总结与展望：未来PCB行业的发展趋势及挑战01PCB常见缺陷概述定义材料缺陷设计缺陷环境缺陷制造缺陷分类PCB，即Printed Circuit Board，意为印刷电路板，是一种将电子器件和连接器件固定连接并实现电路连接的基板。

常见的PCB缺陷是指制造过程中产生的质量问题，这些缺陷可能影响电路板的性能和可靠性。

根据缺陷的表现形式和产生原因，PCB缺陷可以分为以下几类这类缺陷主要由于制造过程中的操作不当或工艺问题导致的，如孔洞、划痕、短路等。

这类缺陷与使用的材料有关，如材料质量问题、材料不均匀等。

这类缺陷与设计有关，如布线不合理、元件布局不当等。

这类缺陷与环境因素有关，如污染、湿度、温度等。

定义与分类缺陷对产品性能的影响直接性能影响一些缺陷如短路、断路等会直接导致电路板无法正常工作。

间接性能影响一些缺陷如材料不均匀、布线不合理等，虽然不会直接导致电路板无法工作，但会影响电路的性能和稳定性。

安全影响一些缺陷如材料质量问题、元件布局不当等，可能会影响产品的安全性能，如过热、过电压等。

02常见缺陷原因分析制造工艺问题是PCB板制造过程中可能出现的一系列工艺问题，如曝光、显影、蚀刻等环节的控制不当等。

总结词制造工艺问题可能会导致PCB板出现线条不清晰、短路、断路等问题，影响电路板的电气性能和可靠性。

详细描述制造工艺问题材料问题主要源于PCB板使用的原材料和组件的质量问题。

材料问题可能会导致PCB板出现开裂、脱落、短路等问题，影响电路板的性能和可靠性。

材料问题详细描述总结词设计问题主要源于PCB板的设计不合理，如布局、布线等设计因素。

总结词设计问题可能会导致PCB板的可制造性降低，增加制造难度和成本，同时也会影响电路板的电气性能和可靠性。

电路设计中的常见问题与解决方案

电路设计中的常见问题与解决方案电路设计是现代科技领域中不可或缺的一部分，然而常常会面临各种问题和挑战。

本文将探讨一些电路设计中常见的问题，并提供相应的解决方案。

1. 电路噪声电路噪声是电子系统中经常遇到的一个问题，尤其在高频和低功耗电路中更为明显。

电路噪声会导致信号失真、功耗增加和性能下降等问题。

解决这个问题的方法之一是使用低噪声元件，如低噪声放大器、低噪声电源等。

另外，优化电路布局和减少信号干扰也可以有效降低噪声水平。

2. 电路热失真电路在工作过程中会产生热量，这可能导致电路性能下降，甚至设备故障。

为了解决这个问题，工程师可以选择低功耗、高效率的元件和材料，如使用低功耗处理器、高效率转换器等。

此外，良好的散热系统设计也是至关重要的，通过合理的散热设计和散热材料的选择，可以有效降低电路的温度。

3. 电磁兼容性(EMC)问题电磁兼容性是指电子设备在工作时相互之间不产生干扰，以及对周围环境的影响降到最低。

电磁干扰可能导致电路的性能下降，通信质量差，甚至设备故障。

解决EMC问题的关键是合理的布局和细致的电路设计。

例如，在PCB设计过程中，可以采用分层设计、地平面设计和合理的引脚布局等方法来降低EMC干扰。

4. 电路抗干扰能力不足电路在实际工作环境中可能会受到各种外部因素的干扰，如电磁场干扰、电源电流噪声等。

为了提高电路的抗干扰能力，可以采用差分信号传输、屏蔽技术和滤波器设计等方法。

此外，选择抗干扰能力较强的元件和材料也是关键。

5. 电路功耗过高电路设计中经常面临功耗过高的问题，这会导致设备的发热量增加、电池寿命缩短等问题。

为了解决这个问题，可以采用低功耗电源管理技术、节能型元件和适当的功耗控制策略。

此外，对于移动设备等特定应用场景，还可以采用动态电压调节技术和节能睡眠模式等方法。

总结电路设计中的问题常常给工程师带来挑战，但通过合适的解决方案和方法，这些问题都是可以解决的。

在电路设计过程中，工程师需要充分考虑噪声、热失真、抗干扰能力、EMC问题以及功耗等方面，合理选择元件和材料，并进行合理的布局和设计。

pcb常见缺陷原因与措施

pcb常见缺陷原因与措施以pcb常见缺陷原因与措施为题，对pcb常见缺陷进行分析，并提出相应的解决措施。

一、常见pcb缺陷及其原因1. 焊盘剥落：焊盘剥落是pcb制造中常见的缺陷，主要原因包括焊接温度不合适、焊盘表面处理不当以及焊接压力不均等。

这些问题会导致焊盘与基板之间的粘附力不足，造成焊盘剥落。

2. 焊接短路：焊接短路是pcb制造中的另一个常见问题，主要原因是焊接过程中，焊料过多或焊接位置不准确，导致电路之间产生短路。

此外，焊接过程中的静电也是引起焊接短路的重要原因之一。

3. 焊接开路：焊接开路是pcb制造中的常见问题，主要原因是焊接温度不够高或焊接时间不足，导致焊料未完全熔化，无法与基板形成牢固的连接。

此外，焊盘与焊盘之间的距离也会影响焊接质量，距离过大会导致焊接开路。

4. 焊盘错位：焊盘错位是pcb制造中常见的缺陷，主要原因是焊盘布局设计不合理或制造过程中的误操作。

焊盘错位会导致焊接位置不准确，影响电路的连接性能。

5. 焊盘过度露铜：焊盘过度露铜是pcb制造中的常见缺陷，主要原因包括蚀刻不当、工艺参数设置错误以及材料选择不当等。

过度露铜会导致焊盘的机械强度下降，容易引起焊盘剥落或焊接开路。

二、常见pcb缺陷的解决措施1. 控制焊接温度和时间：合理控制焊接温度和时间是防止焊盘剥落、焊接短路和焊接开路的关键。

通过调整焊接参数，确保焊料能够充分熔化并与基板形成牢固的连接。

2. 加强焊盘表面处理：焊盘表面处理对焊盘的粘附性有很大影响。

通过选择合适的表面处理方法，如喷锡、化学镀金等，可以提高焊盘的附着力，减少焊盘剥落的风险。

3. 控制焊接压力和位置：合理控制焊接压力和位置是防止焊盘错位的关键。

通过调整焊接设备的参数，确保焊接位置准确，避免焊盘错位。

4. 优化焊接工艺：通过优化焊接工艺，如优化焊接温度曲线、调整焊接速度等，可以减少焊接短路和焊接开路的发生。

此外，加强对焊接操作人员的培训，提高他们的技术水平和操作规范性，也是防止焊接缺陷的重要手段。

PCB设计过程中可能存在的问题及解决方案

环测威官网：/与软件系统的发展相比，电子硬件设计及其优化已经出现了长时间消耗和高成本等实际问题。

然而，在实际设计中，工程师倾向于更多地关注高度原则性的问题，但是导致对印刷电路板操作的巨大影响只是一些我们必须反复纠正的详细错误。

完美生成PCB是不可能的，但可以逐步优化。

本文将首先列出电路设计，PCB生产和维护方面的一些问题，然后提供一些易于使用的方法，以有限的成本优化定制PCB。

多通道功率整流LED的耐压保护以走廊公共电力设备为例。

为了保证电路的正常工作，利用多通道电源为AC-DC模块的电源模块供电，参数“Uin =AC85~264V”。

采用300Ω1/ 2W碳电阻串联的IN4007整流LED 用于多路输入隔离。

图1是该产品的电路图。

从理论上讲，这是一个完美的想法，而实际使用中存在严重问题。

在没有考虑尖峰电压的情况下，在正常情况下，多通道电源之间的电压可以达到AC400V，IN4007的耐压可以达到1000V。

正确的组件被拿起来，对吗？但事实是由于耐压问题经常发生短路爆炸，导致整个环测威官网：/产品的废料。

当然，不可否认的是，低质量的元件和LED的老化也会导致问题。

但即使安装了具有更高耐压的高质量LED或LED而不是之前的那些，问题仍然存在。

考虑到保修期内早期疲劳的质量问题和吞吐量（TPY）的存在，组件几乎不可能达到100％TPY。

对于该电路，该先进电路需要24个整流LED，废品率范围为2.4％至7.2％。

具有这种品质的PCB永远无法完全满足客户的需求。

事实上，这是一种易于使用的方法来处理这个问题。

只要在每个循环中再放置一个IN4007系列，就可以轻松解决这个问题。

因为此时，电路电压降低了0.7V，对输出没有影响。

只需稍微增加成本就可以产生双耐压值，并将误差发生率降低到0.5％。

小型继电器频繁运行解决电磁干扰问题由于电弧放电时小型继电器在PCB上产生的电磁干扰会在切断高电流时产生。

干扰不仅影响CPU的正常运行，导致频繁的复位，而且使解码器和驱动器产生错误的信号和指令，导致组件实现的错误。

pcb板的创作与设计中遇到的问题及解决方法

pcb板的创作与设计中遇到的问题及解决方法【知识】主题：PCB板的创作与设计中遇到的问题及解决方法导语：PCB板作为电子产品中不可或缺的一部分，在创作和设计的过程中常常面临各种问题。

本文将从深度和广度的角度，全面评估PCB 板创作和设计中遇到的问题，并提供解决方法，以帮助读者更深入地理解和解决这些技术挑战。

一、PCB板创作与设计中常见问题1.1 接线布局错误导致的电路故障在PCB板创作和设计过程中，接线布局是一个非常关键的环节。

错误的接线布局可能会导致电路故障，甚至无法正常工作。

常见的问题包括相互干扰的信号线、电源线或地线不合理分布等。

这些问题可能会导致信号串扰、电源噪声以及辐射干扰等一系列问题。

解决方法：1. 仔细规划信号线、电源线和地线的布局，尽量避免它们的交叉和相互干扰。

2. 使用屏蔽罩或地平面屏蔽技术来减少干扰。

3. 使用合适的阻抗匹配和终端电阻来降低信号串扰。

1.2 高频电路设计困难在高频电路设计中，信号的频率和速度非常高，要求非常高的板线布局和元件参数选择。

许多设计师在高频电路设计中面临困难，如信号完整性、匹配网络、信号衰减等问题。

解决方法：1. 了解高频电路设计常用的技术和规范，如微波电路设计、EMC设计等。

2. 使用仿真工具进行模拟和验证，如SPICE、ADS等，以确保信号完整性和匹配网络性能。

3. 仔细选择高频器件和元件参数，根据实际需求进行调整。

1.3 PCB板材料选择问题PCB板材料的选择直接影响到电路性能、散热效果和可靠性。

常见的问题包括材料热传导性能不佳、介电常数过大等，这些问题可能会导致电路性能下降、工作温度过高等问题。

解决方法：1. 根据实际需求选择合适的PCB板材料，考虑其热传导性能、介电常数、机械强度等因素。

2. 注意材料的可靠性和供货渠道，选择知名品牌或可靠的供应商。

1.4 PCB板制造工艺问题PCB板的制造工艺是保证电路性能和可靠性的重要环节。

常见的问题包括线路走线粗细不一致、焊盘大小不合适等，这些问题可能会导致焊接不良、导线过热等问题。

PCB设计中的十个最常见的DFM问题解析

PCB设计中的十个最常见的DFM问题解析
介绍
作为PCB设计师，您有各种不同的要求和期望。

有电气，功能和机械方面要考虑。

此外，PCB必须以尽可能低的成本尽可能高的质量生产。

通过所有这些要求，您还需要考虑到DFM（制造设计）。

它是PCB设计过程的重要组成部分，如果不能正确处理，可能会导致问题。

我们来看看您可能在PCB设计中遇到的十个最常见的DFM问题，还有一些可以帮助您避免这些问题的设计方案。

1.基于引脚几何的IPC
用于印刷电路板的元件的焊盘是用于确定部件是否可以被可靠地焊接的关键元件。

通过基于IPC的引脚设计，您可以确保PCB的元件可以在制造过程中可进行焊接，而不会出现错误。

IPC引脚向导中的详细定制
2.元件焊盘均匀连接
对于尺寸为0402，0201或更小的SMD组件，重要的是焊盘具有均匀的连接。

这将有助于他们避免阻焊- 即在重新流动期间部分或完全提升组件的部件。

保持与BGA焊盘的均匀连接也很重要，以确保可靠的焊接结果。

确保这一点的测试程序是复杂和昂贵的，通常涉及X射线。

贴片元件的焊盘应该具有与设备均匀连接的焊盘以防止焊接期间的阻焊
3.SMD焊盘中的通孔
这是PCB设计智慧的共同点，您应该不惜一切代价避免使用嵌入式设备。

当焊接时，通孔可能导致焊接点薄弱，这可能最终损坏电路。

然而，通过焊盘确实在PCB设计中有一个地方，并且可以对热管理的问题特别有帮助。

PCB布线中遇到的问题、常见的误区、比较优化的走线策略

PCB Layout中的走线策略布线（Layout）是PCB设计工程师最基本的工作技能之一。

走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中是至关重要的。

下面将针对实际布线中可能遇到的一些情况，分析其合理性，并给出一些比较优化的走线策略。

主要从直角走线，差分走线，蛇形线等三个方面来阐述。

1．直角走线直角走线一般是PCB布线中要求尽量避免的情况，也几乎成为衡量布线好坏的标准之一，那么直角走线究竟会对信号传输产生多大的影响呢？从原理上说，直角走线会使传输线的线宽发生变化，造成阻抗的不连续。

其实不光是直角走线，顿角，锐角走线都可能会造成阻抗变化的情况。

直角走线的对信号的影响就是主要体现在三个方面：一是拐角可以等效为传输线上的容性负载，减缓上升时间；二是阻抗不连续会造成信号的反射；三是直角尖端产生的EMI。

传输线的直角带来的寄生电容可以由下面这个经验公式来计算：C=61W(Er)[size=1]1/2[/size]/Z0在上式中，C就是指拐角的等效电容（单位：pF），W指走线的宽度（单位：inch），εr指介质的介电常数，Z0就是传输线的特征阻抗。

举个例子，对于一个4Mils的50欧姆传输线（εr为4.3）来说，一个直角带来的电容量大概为0.0101pF，进而可以估算由此引起的上升时间变化量：T10-90%=2.2*C*Z0/2 = 2.2*0.0101*50/2 = 0.556ps通过计算可以看出，直角走线带来的电容效应是极其微小的。

由于直角走线的线宽增加，该处的阻抗将减小，于是会产生一定的信号反射现象，我们可以根据传输线章节中提到的阻抗计算公式来算出线宽增加后的等效阻抗，然后根据经验公式计算反射系数：ρ=(Zs-Z0)/(Zs+Z0)，一般直角走线导致的阻抗变化在7%-20%之间，因而反射系数最大为0.1左右。

而且，从下图可以看到，在W/2线长的时间内传输线阻抗变化到最小，再经过W/2时间又恢复到正常的阻抗，整个发生阻抗变化的时间极短，往往在10ps之内，这样快而且微小的变化对一般的信号传输来说几乎是可以忽略的。

pcb设计中需要注意的问题

pcb设计中需要注意的问题一、布局合理PCB布局是电路板设计的基础，对电路板的性能和可靠性都有重要影响。

合理的布局能够提高电路板的性能，减少信号干扰，降低热损耗，提高机械强度，便于维修和更换元件等。

在布局时需要考虑以下因素：1、按照电路功能模块进行布局，将同一功能模块的元器件尽量集中放置，方便调试和维修。

2、考虑信号的传输路径，将信号线尽量短、直，避免信号反射和干扰。

3、电源和地线的设计要合理，电源和地线要尽量宽，以减小电阻和电感，提高电路的稳定性和可靠性。

4、元器件的摆放要合理，要考虑机械强度和散热效果，避免因机械应力和温度变化引起的故障。

5、考虑可维护性，便于日后维护和更换元件。

在布局时需要留出维修通道和维修空间，便于对电路板进行维修和更换元件。

二、信号完整性信号完整性是指在电路中传输的信号在时间和幅度上都是正确的，是保证数字电路稳定运行的关键。

如果信号完整性得不到保证，可能会出现信号延迟、信号畸变、误码率上升等问题，严重影响电路的性能和可靠性。

因此，在PCB设计中需要注意以下几点：1、选择合适的传输线，根据信号的频率和电流大小选择合适的传输线类型，如微带线、带状线等。

2、避免信号反射和干扰。

在信号传输过程中，要注意防止信号反射和干扰，避免信号线的长度过长、弯曲过多等问题。

3、考虑信号的均衡。

在高速数字电路中，需要考虑信号的均衡问题，防止信号畸变和延迟。

可以通过在传输线周围添加去耦电容、匹配电阻等方式来实现信号的均衡。

4、考虑信号的驱动能力。

在高速数字电路中，需要考虑信号的驱动能力问题，保证信号能够稳定地传输到目的地。

可以通过选择合适的驱动器、调整信号线的阻抗等方式来实现信号的驱动能力的优化。

三、电源和地线设计电源和地线是电路中最重要的两个组成部分之一，对电路的性能和可靠性都有重要影响。

在PCB设计中需要注意以下几点：1、设计合理的电源分布图，根据电路的功耗和电流大小设计合理的电源分布图，保证电源的稳定性和可靠性。

pcb常见缺陷原因与措施

避免使用过多添加剂，以免影响铜离子的沉积。
阻焊桥连的预防措施
调整阻焊剂的配方和涂覆工艺，避免阻焊剂残留在孔口或线路之间。控制好线路之间的间距，避免过近导致阻焊剂涂覆时产生桥连。
在制作过程中及时清理残留物，避免影响阻焊效果。
焊盘脱落的预防措施
优化焊盘设计，确保焊盘大小和厚度合理。选择合适的焊接材料，确保焊接强度和稳定性。
措施
加强线路板制作工艺控制，避免不同导电路径之间的短路。
断路
原因
线路板制作过程中，导电路径出现断裂或开路现象。
影响
电气连接中断，导致电路功能失效。
措施
加强线路板制作工艺控制，确保导电路径完整无缺。
03
预防和改进措施
Chapter
孔铜不足的预防措施
01
确保孔壁光滑，避免孔内有毛刺或杂质。
02
孔铜不足通常是由于PCB制造过程中孔铜沉积不足或电镀不充分所导致。这种缺陷可能导致电气连接性能下降，甚至在某些情况下可能导致电路板短路或断路。
措施
为避免孔铜不足的问题，可以采取以下措施：确保PCB制造过程中孔铜沉积和电镀环节的质量控制，加强来料检验和质量控制，以及在后续使用过程中定期检查和维护PCB板。
影响
电气连接不稳定，容易引发短路或断路。
措施
加强钻孔过程中的质量控制，确保铜箔完全覆盖钻孔。
孔铜过度
原因
在沉铜过程中，铜箔过量沉积在钻孔中，导致孔内铜箔过厚。
影响
电气连接过于紧密，影响信号传输质量。
措施
调整沉铜工艺参数，控制铜箔沉积厚度。
阻焊桥连
原因
阻焊剂涂覆不均匀，导致部分区域出现桥连现象。
短路

常见画pcb错误的原因

常见画pcb错误的原因画PCB时常见错误的原因有很多，下面我将详细阐述一下常见的几种错误原因。

首先，一个常见的错误是电路布局不合理，主要表现为信号线长度过长、走线混乱以及模块之间的距离不合适等。

这种错误会引起信号干扰、串扰和电磁干扰等问题，导致电路性能下降。

解决这个问题的方法是进行良好的电路规划和布局，并使用较短的信号线、减少走线交叉以及合理安排模块间的距离。

第二个常见错误是封装选择错误。

封装是将器件的引脚和外部连线相连的过程，选择不合适的封装会导致引脚数量不匹配、间距不合适以及电气特性不匹配等问题。

为了避免这个错误，设计者应该仔细查阅器件的封装规格，确保所选封装和原理图中元件的尺寸、引脚数目以及引脚排列等参数相匹配。

第三个常见错误是缺少或多余的电源和地线。

电源线和地线在PCB布局中非常重要，缺少或多余的电源和地线会导致电路运行不稳定、噪声干扰以及电流过载等问题。

解决这个问题的方法是根据电路的需求合理设计电源和地线，确保其有足够的容量和连接稳定性。

第四个常见错误是差分信号的布局错误。

差分信号是通过两个相互独立的信号线传输的，其间隔和长度需要精确匹配。

布局错误会导致差分信号的失配，从而引起串扰和干扰等问题。

解决这个问题的方法是使用均匀且匹配的差分对来布局差分信号线，并保持其间的间距和长度一致。

第五个常见错误是未考虑信号的传输速度。

现代电路中，信号的传输速度越来越高，而传输速度的快慢会对电路的稳定性和可靠性产生重要影响。

如果在设计中未考虑信号的传输速度，容易出现信号失真、时序混乱和干扰等问题。

为了避免这个错误，设计者应该根据信号的传输速度选择合适的线宽和间距，并采取必要的防护措施，如使用阻抗匹配等。

第六个常见错误是未考虑散热的设计。

许多电子元件在工作过程中会产生大量的热量，如果未考虑到散热问题，可能导致元件过热烧毁。

为了防止这个错误，设计者应该合理布局元件，确保有足够的散热空间和散热通道，并使用合适的散热材料和散热器等。
