导线的分类、导线的连接汇总
导线的认识及连接
②千分尺
图中的1到7分别表示弓架、固定测砧、测微螺杆、制动器、固定套筒、 活动套筒和棘轮。 千分尺的使用方法: 测量前应将千分尺的测量面擦试干净,检查固定套筒中心线与活动套 筒的零线是否重合,活动套筒的轴向位置是否正确,有问题必须进行调整。 测量时,将被测件置于固定测砧与测微螺杆之间,一般先转动活动套 筒,当千分尺的测量面刚接触到被测件表面时,改用棘轮微调,待棘轮开始 空转发出嗒嗒声响时,停止转动棘轮,即可读数。 读数时要先看清楚固定套筒上露出的刻度线,此刻度可读出毫米或半毫 米的读数。然后再读出活动套筒刻度线与固定套筒中心线对齐的刻度值(活 动套筒上的刻度每一小格为0.01mm),将两读数相加就是被测件的测量值。
将余下的2/3芯线头分 散成伞状,然后对叉。
捏平叉入后的所有芯线, 并理直每股芯线,使每股芯线 的间隔均匀;同时用钢丝钳钳 紧叉口处,消除空隙。
将右端的一根插入 将折起的芯线向右缠绕 芯线,从叉口处折起, 导线2~3圈,然手将余下 使其与导线垂直。 的芯线折回,与导线平行。
④多股铜导线的T字连接
在距多股导线左端绝缘层 切口3~5mm处,用螺丝刀将 多股导线撬为均匀的两组。
将单股导线从多股导线的中间 穿入,注意,两导线的交点应距单 股导线绝缘层切口约3mm,然后用 钢丝钳钳紧多股导线的插缝。
将单股导线在多股导线上 缠绕10圈,然后钳断多余线头, 钳平切口,连接完毕。
⑦不等线径导线的连接
先将需要连接的导线接线 头剥好,且剥好的接线头应有 足够的长度。
按上述方法进行黄 导线的对接。
两导线对接后用钳子钳紧。
对接完成后的效果。
注意:两导线对接处应错开位置。
另:由于铝极易氧化,而且铝氧化膜的电阻率很高,所以,铝芯线不宜采用上述 所讲铜芯线的连接方法,而常采用螺钉压接法和压接管压接法。(略)

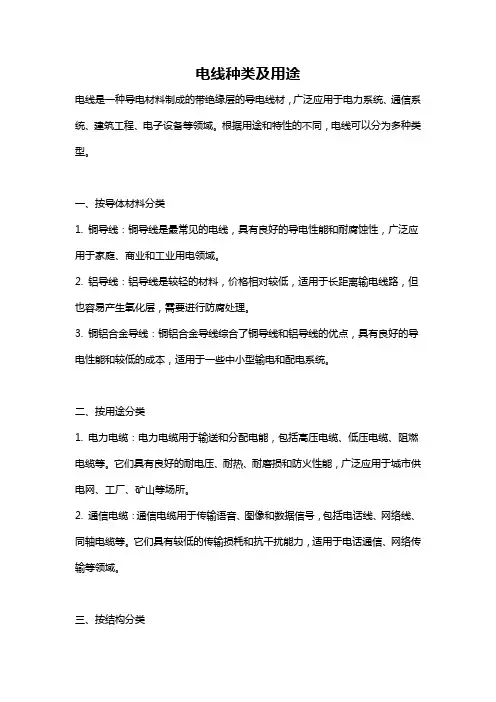

电线种类及用途
电线种类及用途电线是一种导电材料制成的带绝缘层的导电线材,广泛应用于电力系统、通信系统、建筑工程、电子设备等领域。
根据用途和特性的不同,电线可以分为多种类型。
一、按导体材料分类1. 铜导线:铜导线是最常见的电线,具有良好的导电性能和耐腐蚀性,广泛应用于家庭、商业和工业用电领域。
2. 铝导线:铝导线是较轻的材料,价格相对较低,适用于长距离输电线路,但也容易产生氧化层,需要进行防腐处理。
3. 铜铝合金导线:铜铝合金导线综合了铜导线和铝导线的优点,具有良好的导电性能和较低的成本,适用于一些中小型输电和配电系统。
二、按用途分类1. 电力电缆:电力电缆用于输送和分配电能,包括高压电缆、低压电缆、阻燃电缆等。
它们具有良好的耐电压、耐热、耐磨损和防火性能,广泛应用于城市供电网、工厂、矿山等场所。
2. 通信电缆:通信电缆用于传输语音、图像和数据信号,包括电话线、网络线、同轴电缆等。
它们具有较低的传输损耗和抗干扰能力,适用于电话通信、网络传输等领域。
三、按结构分类1. 单芯电线:单芯电线由一根导体和绝缘层组成,常见的有BV线(铜芯聚氯乙烯绝缘线)和ZRBV线(铝芯聚氯乙烯绝缘线)。
单芯电线适用于家庭布线和一般电气设备的连接。
2. 多芯电线:多芯电线由多根绝缘的导线组成,常见的有RVV线(铜芯塑料绝缘电线)、ZR-RVV线(铝芯塑料绝缘电线)。
多芯电线适用于设备连接、移动电源线等领域。
3. 小型电线:小型电线体积较小,可弯曲性好,常见的有RV线(铜芯聚乙烯绝缘线)、KVR线(铝芯聚乙烯绝缘线)。
小型电线适用于家用电器、照明设备等。
四、按电压等级分类1. 低压电线:适用于额定电压在1kV以下的线路,常见的有BLV线(铜芯聚氯乙烯绝缘线)和JBLV线(铝芯聚氯乙烯绝缘线)。
2. 中压电线:适用于额定电压在1kV-35kV之间的线路,常见的有YJV线(铜芯交联聚乙烯绝缘电力电缆)和ZRYJV线(铝芯交联聚乙烯绝缘电力电缆)。
导线的连接与绝缘恢复
(2)用电工刀剖削塑料硬线绝缘层 线芯面积大于4平方毫米的塑料硬线,料硬线绝缘层 可用电工刀来剖削绝缘层,方法如下: 1)在需剖削线头处,用电工刀以45。角倾斜切入塑料绝缘层, 注意刀口不能伤着线芯,如图(a); 2)刀面与导线间的夹角保持在25°左右,用刀向线端推削, 只削去上面一层塑料绝缘,不可切入线芯,如图(b); 3)将余下的线头绝缘层向后扳翻,把该绝缘层剥离线芯,如 图(c),再用电工刀切齐。
2.注意事项 1)电压为380V的线路恢复绝缘时,可先 用黄蜡带用斜叠法紧缠两层,再用黑胶带缠 绕1~2层。 2)包缠绝缘带时,不能过疏,更不允许 露出线芯,以免造成事故。 3)包缠时绝缘带要拉紧,要包缠紧密、 坚实,并粘在一起,以免潮气侵入。
4.橡皮线绝缘层的剖削 在橡皮线绝缘层外还有一层纤维编织保护层,其剖削 方法如下: 1)把橡皮线纤维编织保护层用电工刀尖划开,将其扳 翻后齐根切去,剖削方法与剖削护套线的保护层方法类同。 2)用剖削塑料线绝缘层的方法削去橡胶层。 3)最后把松散棉纱层用电工刀从根部切去。 5.花线绝缘层的剖削 1)用电工刀在线头所需长度处将棉纱织物保护层四周 割切一圈后将其拉去。 2)在距离棉纱织物保护层10mm处,用钢丝钳按照剖 削塑料软线的方法勒去橡胶层。
导线的连接与绝缘恢复
一、常用导线的分类与应用 1.导线的种类 常用导线有铜芯线和铝芯线。铜导线电阻率小,导电性能较好; 铝导线电阻率比铜导线稍大些,但价格低,也广泛应用。 导线有单股和多股两种。一般截面积在6平方毫米及以下为单股 线;截面积在10mm2及以上为多股线。多股线是由几股或几十股线 芯绞合在一起形成的,有7股、19股、37股等。 导线又分软线和硬线,导线还分裸导线和绝缘导线。绝缘导 线有电磁线、绝缘电线、电缆等多种。常用绝缘导线在导线线芯 外面包有绝缘材料,如橡胶、塑料、棉纱、玻璃丝等。
常用绝缘导线的种类及选用
常用绝缘导线的种类及选用
一般常用绝缘导线有以下几种:
1.橡皮绝缘导线型号:BLX—铝芯橡皮绝缘线、BX—铜芯橡皮绝缘线。
2.聚氯乙烯绝缘导线(塑料线)型号:BLV—铝芯塑料线、BV—铜芯塑料线。
3.橡皮电缆型号:YHC—重型橡套电缆、NYHF—农用氯丁橡套拖拽电缆。
橡皮绝缘导线有铜芯、铝芯,有单芯、双芯及多芯。
用于屋内布线,工作电压一般不超过5OO伏,其常用型号和主要用途见表。
实物图:
标准产品型号表示法:
标准产品规格表示法:
导线粗细选择的原则:
⑴标称截面积相同,布线形式不同,安全载流量不同;
⑵工作电流相同,布线形式不同,应选择不同粗细的芯线;
⑶安全载流量与导线的标称截面积不成正比。
实际应用中,第二种情况占多数。
说明:
(1)电功率近似计算:空调1K-3KW,电冰箱150W左右,洗衣机350W左右,日光灯功率因数作0.5。
(2)护套线直接“入墙”敷设严重违章的理由:1.安全载运量减少;2.“低规”不允许,3.容易发生触电事故。
(3)明线改为暗线,必须“穿管”敷设;一般家用电器电源线宜采用三芯软护套线;增粗进户线。
原1 mm2 导线改为2.5mm2 。
进户后,因导线太粗不利施工时,也可将总电路分成2~3个支路,允许每支路使用1 mm2 的导线,以利于施工和分路控制,但不允许集中单路传送大电流。
(4)注意接地线地的粗细与绝缘颜色之规定。
实训一 导线的连接
新疆哈密煤矿技工学校授课教案编号:第 2 周Array课题实训一导线的连接班级授课日期年月日实训一导线的连接一、认识导线1、导线是传递和输送电流的载体。
2、导线的分类按导线外面有无绝缘保护层,导线可分为绝缘导线和裸导线。
按材质,导线可分为铜(T)、铝(L)、钢(G)。
按绝缘材料,导线可分为橡胶和塑料导线。
按形状,导线可分为平行线、绞线、花线等。
按股数,导线可分为单股、双股、三股、四股、五股及多股导线。
二、导线的测量1、导线测量的意义导线的规格主要用导线的线径来量度。
导线线径是选用导线的主要依据之一。
2、导线测量的工具钢尺、游标卡尺、千分尺等。
(1)钢尺的精度为1mm。
读数时一般可估读到0.1mm。
(2)游标卡尺是中等精度的测量工具,它可以测量工件的内径、外径、长度和深度等数值,也可以直接用来测量导线的线径。
游标卡尺的精确度分为0.1mm、0.05mm和0.02mm3种。
(3)千分尺又叫螺旋测微器。
它是测量精度较高的一种精密量具,用它可以直接测量导线的线径。
其测量精度是0.01mm。
3、导线线径的测量方法(1)单股粗导线线径的“直接测量法”。
(2)单股细导线线径的“多匝并测平均法”。
(3)多股绞线线径的“拆分测量法”。
4、导线的截面积计算(1)对于单股直接测量的导线,其截面积S=0.785D2(D为导线的直径)。
(2)对于多匝并绕测量的导线,其截面积S=0.785nd2(n为绞线的股数,d为单股绞线的直径)。
5、导线的安全载流量三、导线的剥切1、断线。
断线的主要工具有钢丝钳、断线钳、尖嘴钳等。
演示动作:在断切较硬的铁丝时,右腿抬起,右手持钳往下压,左手持线往上抬。
2、剥线。
剥线的主要工具有钢丝钳、剥线钳、电工刀等。
(1)截面大于4mm2的塑料线可用电工刀剥绝缘层。
方法:刀口以45o倾角切入绝缘层,接着刀面与芯线成15o角向外削去上面一层,再将塑料绝缘层剥开并齐根切去。
(2)截面小于4mm2的塑料线可用钢丝钳剥削。
电工最全的电线连接方法图文课件
开关
用于控制电路的接通和断开。
插座
用于连接电器设备和电源线路 。
CHAPTER 02
电线连接方法
导线连接的基本要求
01
电气连接应牢固,导电 良好。
02
连接处的机械强度应满 足使用要求,能承受正 常运行时的振动和冲击 。
03
导线连接处的绝缘应恢 复完好,并满足绝缘要 求。
04
导线截面和颜色应符合 设计要求。
01
02
03
04
避免在潮湿或高温的环境下进 行导线连接。
导线连接处应避免受到机械应 力或过载电流的冲击。
在易燃易爆的环境中,导线连 接应符合相关规定,确保安全
。
导线连接后应进行电气测试, 确保连接质量。
CHAPTER 03
导线连接的分类
铜导线的连接
铜导线连接方法
包括绞合连接、紧压连接和焊接 等。
电阻
导体对电流的阻碍作用。
电感
线圈对变化的电流产生阻碍作 用。
电工常用工具
螺丝刀
钳子
扳手
万用表
用于拧紧或松开螺丝钉Leabharlann 。用于夹持或剪断金属丝 。
用于拧紧或松开螺栓。
用于测量电压、电流和 电阻等电学量。
电工材料
01
02
03
04
导线
用于传输电流,常用材料有铜 、铝等。
绝缘材料
用于保护电线和电缆,防止电 流泄漏。
清洁与除锈
保持电线连接部分的清洁 和干燥,去除金属部分的 锈迹或氧化层。
更换损坏的电线
如果发现电线或连接部分 损坏,应及时更换,避免 出现安全隐患。
THANKS
[ 感谢观看 ]
电工最全的电线连接方 法图文课件
《导线基本介绍》课件
CONTENTS 目录
• 导线定义与分类 • 导线材料 • 导线规格与性能参数 • 导线应用场景 • 导线发展趋势与未来展望
CHAPTER 01
导线定义与分类
定义
导线
在电路中,导线是用来连接各个电器 元件的,使电流能够通过它从一个元 件流向另一个元件的金属线。
定义解释
城市配电线路
将电能从高压输电网分配到各用 户,导线材料包括铜、铝等。
通信线路
要点一
光纤通信
利用光导纤维传输信号,具有传输容量大、传输距离远、 抗电磁干扰等优点。
要点二
同轴电缆
用于电视信号、宽带网络等通信,具有屏蔽效果好、传输 质量高等特点。
建筑布线
室内电缆
用于建筑物内部的电力和通信线路,导线材料多样,如 塑料、铜等。
其他材料
总结词
特殊用途,如轻便、强度高、耐高温等
详细描述
除铜、铝和合金外,还有一些其他金属和非金属材料用于制造导线。这些材料通常具有特殊的物理和化学性质, 适用于特定的应用场景。例如,镍钛合金导线具有很好的耐高温和耐腐蚀性,可用于航空和海洋环境;碳纤维导 线则具有轻便和高强度的特点,适用于需要高强度的场合。
CHAPTER 03
导线规格与性能参数
截面积
总结词
导线的截面积是衡量其传输电流能力的关键参数。
详细描述
导线的截面积越大,其电阻越小,载流量越大,能够传输的电流就越大。根据所需的电流大小,选择 合适的截面积是确保电路安全的重要因素。
电阻
总结词
导线的电阻与其长度和截面积有关,是影响线路损耗和电压 降的重要参数。
铝
总结词
成本较低,导电性能良好,但易氧化
导线的分类、导线的连接
一、导线的分类常用导线型号常用导线的型号1、国产导线的规格:(单位:平方毫米)0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……2、常用绝缘电线的载流量选择:口诀:“10下五,100上二,25、35四、三界;70、95两倍半,穿管、温度八、九折;铜线升级算,裸线加一半。
”意思是:当铝导线截面积小于等于10平方毫米以下时,每平方毫米的许用电流约为5A;当铝导线截面积大于等于100平方毫米时,每平方毫米的许用电流约为2A;当铝导线截面积大于10平方毫米且小于等于25平方毫米时,每平方毫米的许用电流约为4A;当铝导线截面积大于等于35平方毫米小于70平方毫米时,每平方毫米的许用电流约为3A;当铝导线截面积为70平方毫米或95平方毫米时,每平方毫米的许用电流约为2.5A;如果穿管敷设,应打8折;如果环境温度超过35摄氏度时,应打九折;铜导线的许用电流大约与较大的一级的铝导线的许用电流相等;裸导线的许用电流可提高50%。
3、常用负载电流的计算机估算:(1)白炽灯和荧光灯电流的计算:白炽灯:4.5A/KW荧光灯:9A/KW(2)电动机电流的计算:单相电动机:8A/KW三相电动机:2A/KW(3)电焊机电流的计算:接入220V时:4.5A/KVA接入380V时:2.7A/KVA二导线截面积的选择一、一般铜线安全计算方法是:● 2.5 平方毫米铜电源线的安全载流量--28 A● 4 平方毫米铜电源线的安全载流量--35 A● 6 平方毫米铜电源线的安全载流量--48 A●10 平方毫米铜电源线的安全载流量--65 A●16 平方毫米铜电源线的安全载流量--91 A●25 平方毫米铜电源线的安全载流量--120 A二、如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
这只能作为估算,不是很准确。
导线加工和连接
导线加工和连接一、导线的分类和应用导线分为两大类,即电磁线和电力线。
电磁线用来制作各种绕组,如制作变压器、电动机和电磁铁中的绕组。
电力线则用来将各种电路连接成通路。
电磁线:按绝缘材料分,有漆包线、丝包线、丝漆包线、纸包线、玻璃纤维包线和纱包线等;按截面的几何形状分,有圆形和矩形两种;按导线线芯的材料分,有铜芯和铝芯两种。
电力线:分为绝缘导线和裸导线两大类。
绝缘导线种类很多,常用的有塑料硬线、塑料软线、塑料护套线、橡皮线、棉线编织橡皮软线(即花线)、橡套软线和铅包线,以及各种电缆等。
常用的裸导线有铝绞线和钢芯铝绞线两种。
钢芯铝绞线的强度较高,用于电压较高或档距较大的线路上,低压线路一般多采用铝绞线。
二、绝缘层的剥削导线连接前,只有把导线端头的绝缘层彻底清除干净,才能保证线头与线头之间有良好的电接触。
电工必须学会用电工刀或钢丝钳来剖削绝缘层。
各种类型导线剖削方法有所不同。
1.电磁线绝缘层的剖削(1)漆包线直径为0.lmm以上的线头,可用细沙纸擦去漆层;直径在0.6mm 以上的线头,可用电工刀刮削漆层;直径在0.lmm以下的线头,也可用细纱纸擦除,但细芯易于折断,要细心留意。
(2)丝包线线径较小时,把丝包层向后推缩露出线芯。
线径较大时,松散部分丝包层,向后推缩露出线芯,然后用细沙纸擦去线芯的氧化层。
(3)纸包线剥除纸包层,露出一定长度的线芯,然后左手拉紧导线,用绝缘清漆或虫胶酒精液将纸层粘牢,以防继续松散,再用细砂纸擦去线芯表面的氧化层。
2.电力线绝缘层的剖削(1)塑料硬线绝缘层的剖削剖削塑料硬线的绝缘层,用剥线钳最方便,但电工人员必须会用电工刀或钢丝钳来剖削。
①线芯截面为4 mm2及以下的塑料硬线,一般用钢丝钳剖削。
具体操作方法为:用左手捏住导线,根据线头所需长度,用钳头刀口轻切塑料层,但不可切入芯线,然后用右手握住钳子头部,用力向外勒去塑料层。
右手握住钢丝钳时,用力要适当,避免伤及线芯。
如图1示。
导线分类代号
RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明A VVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFA VP、SDFA VVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆1. 通信电源用阻燃软电缆(通信设备电源线)ZA-RVV RVVZ ZRVVR ZRRVV2. 高速公路紧急电话电缆GHYAT GHYAT533. 铁路信号电缆PZYA(PTYA) PZYA23(PTYA23) PZYA22(PTYA22) PZY23(PTY23)PZY22(PTY22) PYV PZY03(PTY03) PZY02(PTY03) PZYAH23(PTYAH23)其它信号电缆PVV PVV22 PDYVP PDYJVP PDYJP3/32 HSVV HSVVP4. 计算机电缆DJVPV,DJVVP, DJYJVP,DJYPV,DJYJPV,DJVPVP,DJYPVP,DJYJPVP,JVV,JVVP,DJYPRV ,DJYVP5.机场灯光用电缆JDYJY-2KV6. 专业生产用于电讯、计算配套,仪器仪表连接用电线电缆系列产品------RVVP RVV系列7.获得煤安证的煤矿用阻燃通信电缆MHYV 5×2 MHYV 1×4 MHYV(1、2、5)×2MHYA32(30、50、80)×2 MHYAV(20、30、50)×2MHYVP 5、7、10)×2 MHYV 10×2 MHYVRP(5、7、10)×2 MHY32(5、7、19)×28.获得煤安证的煤矿用阻燃控制电缆MKVV32 (5~37)×2.5 MKVV 32(5~37)×1.5 MKVV(5~37)×2.5 MKVV22 (5~37)×1.5 MKVV22 (5~37)×2.5MKVV32 (5~37)×1.59.市内通信电缆:HPVV ZRHPVV HYV HYA33 HYA43 HYAT33 HYAT43 HYAHYA23 HYY HYY23 HYY33 HY22 HY23 HY32 HYA53HYAT HYAT23 HYAT53 HYAC WDZ-HYA10.控制电缆KVV KVVP KVVRP KVV22 KVVP2 KVVP2-22KVVP2-22-1 ZRKVVP2-22-1 KVV-1 KVV22-111.电力电缆VV32 VV42 YJV32 YJV42 VV VV22 YJV YJV22阻燃耐火电缆。
电工最全的电线连接方法(图文)课件
目录
• 电工基础知识 • 电线连接方法 • 电线连接实例 • 电线连接安全 • 电线连接常见问题及解决方案
01
电工基础知识
电工基本概念
03
电工基本概念
电路分析
电气元件
介绍电工的基本概念,包括电流、电压、 电阻、电容、电感等,以及电路的基本组 成和原理。
介绍电路分析的基本方法,包括欧姆定律 、基尔霍夫定律等,以及如何进行电路的 等效变换和化简。
介绍常见的电气元件,如开关、继电器、 接触器、电阻器、电容器、电感器等,以 及它们在电路中的作用和工作原理。
电工常用工具
01
电工常用工具
介绍电工常用的工具,如螺丝 刀、钳子、扳手、电钻、电烙 铁等,以及它们的使用方法和
注意事项。
02
测量仪表
介绍电工常用的测量仪表,如 万用表、钳形表、兆欧表等, 以及它们的使用方法和测量范
电线连接实例
单股导线的连接
在此添加您的文本17字
直线连接:将两个导线平行放置,将其中一个导线绕另一 个一圈,然后互相插入对方形成的环形中,拉紧。
在此添加您的文本16字
简单、快速,但不够牢固。
在此添加您的文本16字
适用于临时或小功率的电线连接。
在此添加您的文本16字
T字连接:将一个导线作为交叉点,另一个导线从交叉点 的一侧插入并环绕一圈,然后插入另一侧,拉紧。
确保绝缘层覆盖紧密,无缝隙 ,以防止电流通过连接点。
对于多芯电缆的连接,应使用 专用的电缆连接器或压接钳进 行连接,并确保每个芯线都进 行适当的绝缘处理。
电线连接的验收与检测
进行电线连接后的验收与检 测,确保连接质量符合要求
。
导线的连接方法电力水利
05
导线的安全使用与维护
导线的安全使用
导线规格选择
01
根据电力需求和安全标准选择合适的导线规格,避免过载和短
路。
安装规范
02
遵循国家和行业标准,正确安装导线,确保安全可靠。
定期检查
03
定期对导线进行检查,确保无破损、老化等现象,及时发现并
处理隐患。
导线的维护与保养
清洁维护
定期清理导线上方的树木、枝叶等障碍物,保持导线清洁。
导线连接应保证足够的机械强度和耐 久性,以承受振动、冲击和机械应力 等外部作用力。
02
导线连接的方法
压接连接
压接连接是一种常见的导线连接方法,通过使用压接钳将导线压接在一起,实现导 线的连接。
压接连接的优点在于操作简单、速度快、成本低,适用于各种截面和材质的导线连 接。
压接连接的缺点在于连接质量受压接钳和操作人员技能水平影响较大,且对于大截 面导线连接效果不佳。
04
导线的材料与规格
导线的种类
铜导线
具有良好的导电性能和耐腐蚀性, 广泛用于电力和通信领域。
铝导线
相对便宜,但在高温和潮湿环境下 易氧化,导电性能较差。
钢芯铝绞线
结合了钢和铝的优点,具有较高的 机械强度和导电性能,适用于大跨 度架设。
导线的规格
截面积
根据电流大小和电压降要求选择 合适的截面积,以确保线路的传 输效率和安全性。
THANKS
感谢观看
定性和可靠性。如果导线连接不良,可能会导致线路故障、设备损坏甚
至人身伤亡等严重后果。
02
提高电力传输效率
良好的导线连接可以减少电阻和能量损失,提高电力传输效率。同时,
硬连接还可以提高导线的机械强度和耐久性,减少因振动和机械应力导
电缆接头方法
将环氧树脂从模具浇注口一次浇入,不可间断,浇满为止。约半小时 后,环氧树脂干固,即可脱去壳模。
5. 焊接地线
用裸铜导线将中间接线盒两端的金属外皮焊成一体。如果直埋地下, 则应在接头表面涂一层沥青,并在环氧树脂和电缆铅包衔接处,用塑带包 缠四层,一边包缠,一边涂上沥青。
3.4.4电缆的连接
3.1.2导线的连接
2、导线连接的方法
铝芯导线的 螺钉压接法
(a)去除氧化层
(b)直线连接
(c) T字连接
铝芯导线的 压接管压接法
(a)手动冷挤压接钳
(b)压接管
(c)穿进压接管
(d)进行压接
(e)压接后
3. 1 导线的选型与连接
3.1.2导线的连接
2、导线连接的方法
铝芯导线的 沟线夹压接法
(a) 小型勾线夹
磁性材料(铁磁物质)按其磁特性与应用情况,可分为软磁材料、硬磁材料 和特殊磁材料三类;按其组成,又可分为金属(合金)磁性材料和非金属磁 性材料(铁氧体磁性材料)两大系列。
2、磁性材料基本性能
磁化性 高导磁性 磁饱和性 剩磁性与矫顽力 磁滞性与磁滞损耗 铁损
3、常用磁性材料
(1)软磁材料:如电工用纯铁、硅钢片、铁镍合金、铁铝合金、软磁铁氧体等。 (2)硬磁材料:应用于磁电系测量仪表、扬声器、永磁发电机及通信设备中。
电缆敷设时还应注意以下几点:
电缆埋地时应呈S型,以防地面变形时使电缆受到拉伸。 直埋地下的电力电缆,在地面上应设置明显的方位标志。 具有金属外皮的电缆,其金属外皮和铠甲应可靠地接地或接零。 非铠装电缆不得直接埋设。 电缆埋设时应在建筑物的散水之外。 在与道路、铁路等交叉处应加保护管,且保护管应伸出路基两侧各1m。 每根电缆应单独穿入一根管内,但交流单芯电力电缆不得单独穿入钢管内。
导线的连接单股铜芯线的连接教学目标1通过学习导线的连接
导线的连接(单股铜芯线的连接)1、通过学习导线的连接,认识到导线连接对电器设备运行的重要影响,树立起质量观念和安全意识。
教学目标2、通过学习,掌握导线的连接工艺,了解导线连接的做用及原则。
3、通过学习导线的连接,熟练掌握单股线、多股线的连接以及绝缘层的恢复等导线连接的技术工艺,进一步培养学生的动手能力和良好的操作习惯。
重点:导线的连接工艺;教学重难点难点:导线的连接工艺。
1、理论方面的知识相对不足,所以讲述时不必涉及太多的或者教学对象分析太深入的问题;2、每种导线的连接方法都要手把手的教会。
教学教学活动教学内容学生教学意图突破重点手段教师活动活动一、教学情境引入电气装修工程中,导线的连接是一种最基本而又最关键的操作工艺,许多电气事故的根本原因,往往是由于导线连多媒接质量不高引起体展的。
对导线连接的示基本要求是:接触紧密,接触电阻小,接头处的机械强度不低于原导线机械强度的80%,接头处的绝缘强度要与原导线一样。
一、认识导线1、导线是传递和输送电流的载体。
多媒2、导线的分类体图1)按导线外面有无绝片展缘保护层,导线可分示为绝缘导线和裸导线。
2)按材质,导线可分讲解、引导教师通过多媒体辅助教学让学生了解身边常见的导线。
强调所学技能的实聆听、效性,增看强学生对所学知识的兴趣通过图片和实物样板,让学生认识身观看、边各种导聆听、线,增强学生第一感性认识。
1为铜( T )、铝( L )、钢( G)。
3)按绝缘材料,导线可分为橡胶和塑料导线。
4)按形状,导线可分为平行线、绞线、花线等。
5)按股数,导线可分为单股、双股、三股、四股、五股及多股导线。
6)按用途,导线可分为磁力线和电力线。
二.导线的剥切1、断线主要工具有钢丝钳、断线钳、尖嘴钳等。
演示动作:在断切较硬的铁丝时,右腿抬起,右手持钳往下压,左手持线往上抬。
2、剥线。
多媒要工具有钢丝钳、剥体辅线钳、电工刀等。
( 1)截面大于 4mm 2助教学、的塑料线可用电工刀演剥绝缘层。
汽车用导线的分类及应用
汽车用导线是车辆电气系统中的重要组成部分,它负责传输电能,连接各个电气设备。
根据用途和材质的不同,汽车用导线可以分为多种类型,同时在车辆电气系统中有着广泛的应用。
首先,根据用途的不同,汽车用导线主要分为以下几类:1. **起动电路导线:** 用于连接电瓶和发动机起动电机的导线,承担启动发动机时的高电流负荷。
2. **充电电路导线:** 连接发电机和电瓶,将发电机产生的电能充电至电瓶,保证电瓶始终处于充足状态。
3. **点火系统导线:** 用于连接点火系统中的各个部件,如点火线圈、点火开关等,确保发动机正常点火。
4. **照明系统导线:** 用于连接车辆各个照明设备,包括前照灯、尾灯、转向灯等,提供车辆照明功能。
5. **信号导线:** 用于连接各个电子控制单元(ECU)和传感器,传递车辆运行状态信息,如引擎控制单元、空气流量传感器等。
其次,根据导线的材质和结构,可以分为:1. **铜导线:** 铜是一种导电性能极佳的金属,常用于对导电性能要求较高的部位,如起动电路导线。
2. **铝导线:** 轻量化是汽车设计的趋势,铝导线因其较轻的重量成为一种替代选项,但在导电性能上稍逊于铜。
3. **绝缘导线:** 导线表面包覆有绝缘材料,用于防止导线之间短路或对车辆其他部件造成损害。
汽车用导线的应用非常广泛,主要集中在车辆的电气系统中。
这包括:1. **发动机室:** 起动电路导线、充电电路导线和点火系统导线都集中在发动机室,连接发动机、电瓶和点火系统。
2. **车内:** 照明系统导线和信号导线主要分布在车辆的车内,连接各类照明设备和电子控制单元。
3. **底盘:** 信号导线还连接着车辆的底盘部分,包括制动系统、悬挂系统等,以传递相关的信息和指令。
4. **后备箱:** 电气系统中的一部分导线会延伸至车辆的后备箱,以连接后备箱内的电子设备,如音响系统、车载充电器等。
总体而言,汽车用导线在车辆的电气系统中扮演着连接和传输电能的关键角色。
电气线路与接线大全方式图
电气线路与接线大全方式图板前明线布线:手工布线时(非模型、模具配线),应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少,同一通道中的沉底导线,按主、控电路分类集中,单层平行密排或成束,应紧贴敷设面。
2、导线长度应尽可能短,可水平架空跨越,如两个元件线圈之间、连线主触头之间的连线等,在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应高低一致或前后一致,不能交叉。
当必须交叉时,可水平架空跨越,但必须属于走线合理。
4、布线应横平竖直,变换走向应垂直90°。
5、上下触点若不在同一垂直线下,不应采用斜线连接。
6、导线与接线端子或线桩连接时,应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根,每节接线端子板上的连接导线一般只允许连接一根。
8、布线时,严禁损伤线芯和导线绝缘。
9、导线截面积不同时,这将截面积大的放在下层,截面积小的放在上层10、多根导线布线时(主回路)应做到整体在同一水平面或同一垂直面。
11、如果线路简单可不套编码套管。
导线的颜色标志: 1、保护导线(PE)必须采用黄绿双色: 2、动力电路的中线(N)和中间线(M)必须是浅蓝色: 3、交流或直流动力电路应采用黑色: 4、交流控制电路采用红色: 5、直流控制电路采用蓝色: 6、用作控制电路联锁的导线,如果是与外边控制电路连接,而且当电源开关:断开仍带电时,应采用橘黄色或黄色:7、与保护导线连接的电路采用白色:一常用计算公式二灯具类三断路器、接触器控制回路四电动机五延时六热电偶。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、导线的分类常用导线型号常用导线的型号1、国产导线的规格:(单位:平方毫米)0.3、0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240……2、常用绝缘电线的载流量选择:口诀:“10下五,100上二,25、35四、三界;70、95两倍半,穿管、温度八、九折;铜线升级算,裸线加一半。
”意思是:当铝导线截面积小于等于10平方毫米以下时,每平方毫米的许用电流约为5A;当铝导线截面积大于等于100平方毫米时,每平方毫米的许用电流约为2A;当铝导线截面积大于10平方毫米且小于等于25平方毫米时,每平方毫米的许用电流约为4A;当铝导线截面积大于等于35平方毫米小于70平方毫米时,每平方毫米的许用电流约为3A;当铝导线截面积为70平方毫米或95平方毫米时,每平方毫米的许用电流约为2.5A;如果穿管敷设,应打8折;如果环境温度超过35摄氏度时,应打九折;铜导线的许用电流大约与较大的一级的铝导线的许用电流相等;裸导线的许用电流可提高50%。
3、常用负载电流的计算机估算:(1)白炽灯和荧光灯电流的计算:白炽灯:4.5A/KW荧光灯:9A/KW(2)电动机电流的计算:单相电动机:8A/KW三相电动机:2A/KW(3)电焊机电流的计算:接入220V时:4.5A/KVA接入380V时:2.7A/KVA二导线截面积的选择一、一般铜线安全计算方法是:● 2.5 平方毫米铜电源线的安全载流量--28 A● 4 平方毫米铜电源线的安全载流量--35 A● 6 平方毫米铜电源线的安全载流量--48 A●10 平方毫米铜电源线的安全载流量--65 A●16 平方毫米铜电源线的安全载流量--91 A●25 平方毫米铜电源线的安全载流量--120 A二、如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
这只能作为估算,不是很准确。
三、下面是铜线在不同温度下的线径和所能承受的最大电流表格:四、导线线径一般按如下公式计算:铜线:S= IL / 54.4*U`式中:I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)五、铜导线载流量与载流量(A)大致关系:导线截面(mm2 ) 1 1.5 2.5 4 6 10 16 25 35 载流量(A) 9 14 23 32 48 60 90 100 123六、RVV每百米导体电阻规格标准RVV2*0.5 ≤3.9 ΩRVV2*0.75 ≤1.95 ΩRVV2*1.0 ≤1.95 ΩRVV2*1.5 ≤1.33 ΩRVV2*2.0 ≤2.6 ΩRVV2*2.5 ≤0.798 Ω七、电源线(缆)的选用符合国家标准GB 5013《额定电压450/750 V级以下橡皮绝缘电缆》、GB 5023《额定电压450/750 V级以下聚氯乙烯绝缘电缆》要求,设备电源线的选取与其工作电流相关。
设备额定电流:1、电流≤3A的(功率≤660W),电源线(铜芯)的标称横截面积应≥0.5 平方毫米2、电流>3A且≤6A的(功率660W至1320W),应选用电源线横截面积≥0.75平方毫米的;3、电流>6A且≤10A的(功率1320W至2200W),应选用电源线横截面积≥1平方毫米;4、电流>10A且≤16A范围的(功率2200W至3520W),电源线应用≥1.5平方毫米;5、电流16A至25A的(功率3520W至5500W),则应用≥2.5平方毫米的。
导线与导线的连接线头与接线桩的连接三、导线与导线的连接1、单股铜芯导线的直线连接2、单股铜芯导线的T字形连接3、双股线的对接4、多股铜芯导线的直线连接5、多股铜芯导线的T字形连接6、不等径铜导线的对接7、单股线与多股线的T字分支连接8、软线与单股硬导线的连接9、铝芯导线用压接管压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。
②互相绞合2~3圈后扳直两线头。
③将每个线头在另一芯线上紧贴并绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端。
2、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交,在支路芯线根部留出5mm,然后顺时针方向缠绕6~8圈后,用钢丝钳切去余下的芯线,并钳平芯线末端。
②小截面的芯线可以不打结。
3、双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时,将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
4、多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直,再把靠近绝缘层1/3线段的芯线绞紧,然后把余下的2/3芯线头按图示分散成伞状,并将每根芯线拉直。
②把两伞骨状线端隔根对叉,必须相对插到底。
③捏平叉入后的两侧所有芯线,并应理直每股芯线和使每股芯线的间隔均匀;同时用钢丝钳钳紧叉口处消除空隙。
④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起,并形成90°。
⑤接着把这两股芯线按顺时针方向紧缠2圈后,再折回90°并平卧在折起前的轴线位置上。
⑥接着把处于紧挨平卧前邻近的2根芯线折成90°,并按步骤⑤方法加工。
⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时,把前4根芯线在根部分别切断,并钳平;接着把3根芯线缠足3圈,然后剪去余端,钳平切口不留毛刺。
⑧另一侧按步骤④~⑦方法进行加工。
5、多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法①将分支芯线散开并拉直,再把紧靠绝缘层1/8线段的芯线绞紧,把剩余7/8的芯线分成两组,一组4根,另一组3根,排齐。
用旋凿把干线的芯线撬开分为两组,再把支线中4根芯线的一组插入干线芯线中间,而把3根芯线的一组放在干线芯线的前面。
②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈,并钳平线端;把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。
③钳平线端。
6、不等径铜导线的对接把细导线线头在粗导线线头上紧密缠绕5~6圈,弯折粗线头端部,使它压在缠绕层上,再把细线头缠绕3~4圈,剪去余端,钳平切口。
7、单股线与多股线的T字分支连接①在离多股线的左端绝缘层口3~5mm处的芯线上,用螺丝刀把多股芯线分成较均匀的两组(如7股线的芯线3、4分)。
②把单股芯线插入多股芯线的两组芯线中间,但单股芯线不可插到底,应使绝缘层切口离多股芯线约3mm的距离。
接着用钢丝钳把多股芯线的插缝钳平钳紧。
③把单股芯线按顺时针方向紧缠在多股芯线上,应使圈圈紧挨密排,绕足10圈;然后切断余端,钳平切口毛刺。
8、软线与单股硬导线的连接先将软线拧成单股导线,再在单股硬导线上缠绕7~8圈,最后将单股硬导线向后弯曲,以防止绑脱落。
9、铝芯导线用压接管压接①接线前,先选好合适的压接管,清除线头表面和压接管内辟上的氧化层和污物,涂上中性凡士林。
②将两根线头相对插入并穿出压接管,使两线端各自伸出压接管25~30mm。
③用压接钳压接。
④如果压接钢芯铝绞线,则应在两根芯线之间垫上一层铝质垫片。
压接钳在压接管上的压坑数目,室内线头通常为4个,室外通常为6个。
10、铝芯导线用沟线夹螺栓压接连接前,先用钢丝刷除去导线线头和沟线夹线槽内壁上的氧化层和污物,涂上凡士林锌膏粉(或中性凡士林),然后将导线线卡入线槽,旋紧螺栓,使沟线夹紧紧夹住线头而完成连接。
为防止螺栓松动,压紧螺栓上应套以弹簧垫圈。
二、线头与接线桩的连接1、单股芯线与针孔接线桩的连接2、单股芯线与平压式接线桩的连接3、多股芯线与针孔接线桩的连接4、多股芯线与平压式接线桩的连接5、软线线头与针孔接线桩的连接6、软线线头与平压式接线桩的连接7、头攻头在针孔接线桩上的连接8、头攻头在平压式接线桩上的连接9、线头与瓦形接线桩的连接1、单股芯线与针孔接线桩的连接连接时,最好按要求的长度将线头折成双股并排插入针孔,使压接螺钉顶紧在双股芯线的中间.如果线头较粗,双股芯线插不进针孔,也可将单股芯线直接插入,但芯线在插入针孔前,应朝着针孔上方稍微弯曲,以免压紧螺钉稍有松动线头就脱出。
2、单股芯线与平压式接线桩的连接先将线头弯成压接圈(俗称羊眼圈),再用螺钉压紧。
弯制方法如下:①离绝缘层根部约3mm处向外侧折角。
②按略大于螺钉直径弯曲圆弧。
③剪去芯线余端。
④修正圆圈成圆形。
连接时,先用钢丝钳将多股芯线进一步绞紧,以保证压接螺钉顶压时不致松散。
如果针孔过大,则可选一根直径大小相宜的导线作为绑扎线,在已绞紧的线头上紧紧地缠绕一层,使线头大小与针孔匹配后再进行压接。
如果线头过大,插不进针孔,则可将线头散开,适量剪去中间几股,然后将线头绞紧就可进行压接。
3、多股芯线与平压式接线桩的连接①先弯制压接圈,把离绝缘层根部约1/2处的芯线重新绞紧,越紧越好。
②绞紧部分的芯线,在离绝缘层根部1/3处向左外折角,然后弯曲圆弧。
③当圆弧弯曲得将成圆圈(剩下1/4)时,应将余下的芯线向右外折角,然后使其成圆形,捏平余下线端,使两端芯线平行。
④把散开的芯线按2、2、3根分成三组,将第一组2根芯线扳起,重直于芯线(要留出垫圈边宽)。
⑤按7股芯线直线对接的自缠法加工。
⑥成形。
4、软线线头与针孔接线桩的连接①把多股芯线作进一步绞紧,全根芯线端头不应有断股芯线露出端头而成为毛刺。
②按针孔深度折弯芯线,使之成为双根并列状。
③在芯线根部把余下芯线按顺时针方向缠绕在双根并列的芯线上,排列应紧密整齐。
④缠绕至芯线端头口剪去余端,并钳平不留毛刺,然后插入接线桩针孔内,拧紧螺钉。
5、软线线头与平压式接线桩的连接①把芯线作进一步绞紧。
②把芯线按顺时针方向围绕在接线桩的螺钉上,应注意芯线根部不可贴住螺钉,应相距3mm,围绕螺钉一圈后,余端应在芯线根部由上向下围绕一圈。
③把芯线余端再按顺时针方向围绕在螺钉上。
④把芯线余端围到芯线根部处收住,接着拧紧螺钉后扳起余端在根部切断,不应露毛刺和损伤下面的芯线。
6、头攻头在针孔接线桩上的连接①按针孔深度的两倍长度,并再加约5~6mm的芯线根部富余度,剥离导线连接点的绝缘层。
②在剥去绝缘层的芯线中间折成双根并列状态,并在两芯线根部反向折成90°转角。
③把双根并列的芯线端头插入针孔,并拧紧螺钉。
7、头攻头在平压式接线桩上的连接①接接线桩螺钉直径约6倍长度剥离导线连接点绝缘层。
②以剥去绝缘层芯线的中点为基准,按螺钉规格弯曲成压接圈后,用钢丝钳紧夹住压接圈根部,把两根部芯线互绞一转,使压接圈呈图示形状。
③把压接圈套入螺钉后拧紧。
8、线头与瓦形接线桩的连接①先将已去除氧化层和污物的线头弯成U形。
②将其卡入瓦形接线桩内进行压接。
