华为LTE常见告警处理建议2017-8-15华为LTE常见告警目录1射频单元业务不可用告警32小区不可用告警43射频单元维护链路异常告警44BBU IR接口异常告警55网元断连66传输光接口异常告警67S1接口故障告警68射频单元IR接口异常告警79License试运行告警710以太网链路故障告警811用户面故障告警812射频单元时钟异常告警913基站S1控制面传输中断告警914射频单元交流掉电告警915BBU IR光模块收发异常告警1016射频单元驻波告警1017远程维护通道故障告警1118小区服务能力下降告警1119射频单元光模块收发异常告警1120射频单元光接口性能恶化告警1221交流掉电告警1222时钟参考源异常告警1323射频单元硬件故障告警1324射频单元输入电源能力不足告警1425配置数据超出License限制告警1426射频单元ALD电流异常告警1427RRU组网级数与配置不一致告警1528射频单元发射通道增益异常告警1529星卡锁星不足告警1530星卡天线故障告警1531BBU IR光模块/电接口不在位告警1632天线设备维护链路异常告警1633制式间通信异常告警1634配置数据不一致告警1735系统时钟不可用告警1736时间同步失败告警1837射频单元软件运行异常告警1838BBU直流输出异常告警1839单板温度异常告警1940射频单元光模块/电接口不在位告警1941射频单元接收通道RTWP/RSSI过低告警19 42BBU单板维护链路异常告警2043BBU光模块收发异常告警2044RRU组网拓扑类型与配置不一致告警2145证书失效告警2146远程维护通道配置与运行数据不一致告警22 47系统无License运行告警2248单板不在位告警2249未配置时钟参考源告警2350MAC错帧超限告警2351单板下电告警2352单板硬件故障告警2453版本自动回退告警2454单板类型和配置不匹配告警2455单板软件运行异常告警2556机框类型配置与实际不一致告警2557射频单元工作模式与单板能力不匹配告警2558License Feature不可用告警2659传输光模块不在位告警2660单板软件同步失败告警2661射频单元CPRI接口异常告警2762射频单元光模块类型不匹配告警2863小区重配置失败告警2864BBU IR光接口性能恶化告警2865单板时钟输入异常告警2966射频单元过载告警2967射频单元温度异常告警2968星卡维护链路异常告警301 射频单元业务不可用告警故障原因：1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下, 制式间载波频率间隔、功率规格、载波数规格、带宽规格等配置错误；CPRI速率配置错误；SFN跨框场景下，扇区设备配置错误；ODI配置错误；2、软件原因：License资源不足；3、单板不可用：小区使用的CPRI链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；CPRI带宽不足；CPRI MUX场景单板不支持；数据链路故障；控制链路故障；时钟精度不足；处理建议：1、检查小区和设备规格，更换型号匹配设备；核查配置参数是否有误,调整正确参数配置；2、核查小区LICENSE，增加LICENSE。
华为LTE基站告警处理手册(传输、时钟类)v1.0
一、业务通、管理断。
1.1相关告警、拓扑断站截图相关告警：在网管“当前告警浏览”里筛选OSS的告警，即可查到网元连接中断的告警，出现此告警的站点，即为管理断的站点。
拓扑图上的断站显示：站点图标的左上角出现小红点即为断站站点。
1.2配置查询方法，查询命令截图因为维护链路断链，所以无法从网管上对站点进行维护，因此无查询方法和命令。
1.3处理建议找传输人员配合处理，查询传输侧配置的VLAN、IP和路由是否和调单一直。
二、管理通、业务断1.4相关告警、拓扑断站截图管理通、业务端的站点因为维护链路正常所以在主拓扑上和正常站点的图标没有差别，所以只能通过告警来识别。
相关告警：a.S1接口故障告警b.SCTP链路故障告警c.小区不可用告警d.用户面承载链路故障告警2. 配置查询方法，查询命令截图a.查询命令 DSP S1b.查询命令 DSP SCTPLINK1.4.1C.查询命令 DSP CELLd.查询命令 LST ALMAF1.5 LST ALMAF:;天津西青投资中心F-HLH[132887]+++ 天津西青投资中心F-HLH[132887] 2014-07-31 14:46:00O&M #173864%%/*35446265*/LST ALMAF:;%%RETCODE = 0 执行成功ALARM 2251 故障重要告警eNodeB 25952 中继系统告警同步号= 4534告警名称= 用户面承载链路故障告警告警发生时间= 2014-07-31 13:56:37定位信息= 用户面本端对象标识=0, 对端IP地址=100.72.92.80, 描述信息=eNB:MCC_460 MNC_00 GlobaleNBId_460-00-132502, 业务类型=X2附加信息= 基站制式=L, 影响制式=L, 部署标识=NULL附加信息1 = AF_L=天津西青投资中心F-HLH[132887]ALARM 2252 故障重要告警eNodeB 25952 中继系统告警同步号= 4535告警名称= 用户面承载链路故障告警告警发生时间= 2014-07-31 13:56:37定位信息= 用户面本端对象标识=0, 对端IP地址=100.72.52.235, 描述信息=eNB:MCC_460 MNC_00 GlobaleNBId_460-00-132527, 业务类型=X2附加信息= 基站制式=L, 影响制式=L, 部署标识=NULL附加信息1 = AF_L=天津西青投资中心F-HLH[132887]ALARM 2253 故障重要告警eNodeB 25952 中继系统告警同步号= 4536告警名称= 用户面承载链路故障告警告警发生时间= 2014-07-31 14:16:38定位信息= 用户面本端对象标识=0, 对端IP地址=100.72.72.164, 描述信息=eNB:MCC_460 MNC_00 GlobaleNBId_460-00-132609, 业务类型=X2附加信息= 基站制式=L, 影响制式=L, 部署标识=NULL附加信息1 = AF_L=天津西青投资中心F-HLH[132887](结果个数= 3)--- END注：但这里需要区别一下描述信息中的业务类型，只有显示业务类型=S1时，才会影响业务。

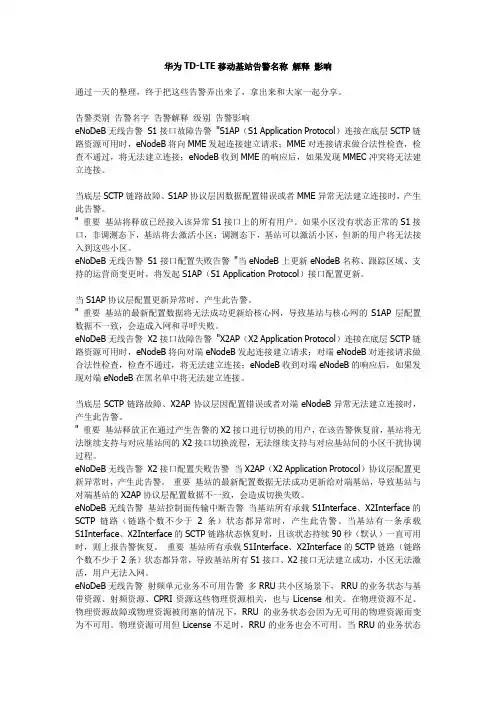

华为 LTE移动基站告警名称 解释 影响
华为TD-LTE移动基站告警名称解释影响通过一天的整理，终于把这些告警弄出来了，拿出来和大家一起分享。
告警类别告警名字告警解释级别告警影响eNoDeB无线告警S1接口故障告警"S1AP（S1 Application Protocol）连接在底层SCTP链路资源可用时，eNodeB将向MME发起连接建立请求；MME对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到MME的响应后，如果发现MMEC冲突将无法建立连接。
当底层SCTP链路故障、S1AP协议层因数据配置错误或者MME异常无法建立连接时，产生此告警。
" 重要基站将释放已经接入该异常S1接口上的所有用户。
如果小区没有状态正常的S1接口，非调测态下，基站将去激活小区；调测态下，基站可以激活小区，但新的用户将无法接入到这些小区。
eNoDeB无线告警S1接口配置失败告警"当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP（S1 Application Protocol）接口配置更新。
当S1AP协议层配置更新异常时，产生此告警。
" 重要基站的最新配置数据将无法成功更新给核心网，导致基站与核心网的S1AP层配置数据不一致，会造成入网和寻呼失败。
eNoDeB无线告警X2接口故障告警"X2AP（X2 Application Protocol）连接在底层SCTP链路资源可用时，eNodeB将向对端eNodeB发起连接建立请求；对端eNodeB对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到对端eNodeB的响应后，如果发现对端eNodeB在黑名单中将无法建立连接。
当底层SCTP链路故障、X2AP协议层因配置错误或者对端eNodeB异常无法建立连接时，产生此告警。
" 重要基站释放正在通过产生告警的X2接口进行切换的用户，在该告警恢复前，基站将无法继续支持与对应基站间的X2接口切换流程，无法继续支持与对应基站间的小区干扰协调过程。
LTE常见告警故障分析
LTE常见告警故障分析1.1光口接收链路故障原因分析：•光纤有损坏•光模块问题•ODF架处法兰盘有光损•近端、远端之间的线路故障处理方法：•根据所出的光口接收链路故障的位置(基带处理板光口或RRU光口)更换相应的光纤•同上，更换相应的光模块•排除以上2种原因外，可试更换光纤连接处的法兰盘•可通过在远近端处互相发光、收光，以此判断线路是否存在故障1.2RRU链路断原因分析：•RRU掉电•光路故障•光模块损坏•基带板故障引起RRU链路断处理方法：•检查RRU是否上电•如果RRU正常上电，排除光模块或光路是否有光损•观察基带板指示灯闪烁状态是否正常，如异常，那么先插拔基带板使其复位；如果以上因素全都排除，那么更好RRU1.3天馈驻波比异常原因分析：•RRU通道接口与天线端口之间连接的跳线未连接好•设备接口渗进雨水• RRU与天线端口之间连接的跳线有损坏•RRU内部出现故障处理方法：•检查RRU通道接口与天线端口之间连接的跳线是否连接好，重新连接•检查RRU故障通道口内是否有渗进雨水，如有，需清理干净；另外设备被雨水浸泡后会有所腐蚀生锈，可用砂纸打磨后重新连接•如无以上情况，请尝试更换跳线，之后重启RRU，查看是否还会出现驻波比告警•通过以上操作后再出现，直接更换RRU1.4天线校正失败原因分析：•LTE天线校正序列发射电平上下行为同一个DV参数，经过研发部门分析600版本中默认的下行校正序列发射电平过大，有可能会导致局部RRU校正序列接收电平饱和，导致校正失败。
处理方法：•修改DV参数降低校正序列发射电平后，可以躲避由此造成的天线校正失败问题。
•经过修改DV参数仍然出现此告警，那么更换RRU室外的话TD通常是通道馈线分为9铲除了八个通道之外还有一个校准线，如果那个接错了会造成通道功率校准失败，驻波比忽高忽低。
可能是校准线损坏，更换校准跳线就行了；也可能是校准通道故障，这个就要更换RRU 设备了。
1.5智能天线校准异常原因分析：•智能天线校准线缆连接故障•RRU内部故障处理方法：•更换RRU校准通道跳线•更换RRU校准通道跳线无效，直接更换RRU1.6输入电压异常原因分析：•输入电压异常一般常见于拉远站，由于室外交转直电源柜供电功率缺乏或接电异常会导致出现此故障处理方法：•检查设备电源线与电源柜是否有连接问题•如连接没问题，那么考虑电源柜所带设备是否过多，可减少连接的设备或增加电源柜解决此问题1.7基站退出效劳原因分析：•基带板故障•如果1个基站的所有RRU光口链路故障、设备掉电或其它原因导致RRU链路断，那么会引起基站退出效劳•数据有误：无线参数—>TD-LTE—>资源接口配置—>基带资源:未调整RRU通道口为2即LTE通道处理方法：•检查BBU基带板指示灯闪烁状态是否正常，可试插拔复位，待查看告警是否消除•假设基带板无故障，通过光功率计等测试仪确定光路光信号是否有衰减，查看整站RRU是否有掉电情况发生•以上情况均排除后，检查后台数据是否有误即资源接口配置—>基带资源:查看RRU通道口(LTE通道)是否已调整为2 (此情况只适用于室分的双通道RRU) 1.8内部故障原因分析：•RRU内部时钟类出现异常处理方法：•先查看故障小区是否存在其它告警，如：驻波比告警、RRU功率检测异常、输入电压异常等，假设有，先排除此类告警•假设无其它告警，那么对设备下电复位，此告警如再次出现，直接更换RRU 1.9基站同步异常、没有可用的空口时钟源、GNSS天馈链路故障原因分析：•一个基站如果GPS出现故障，这3种告警那么会同时出现•未连接GPS•已连接GPS，但室内外接头处接触不良•GPS馈线有弯折等硬伤•主控板损坏处理方法：•首先应检查机房和室外是否连接GPS•如已连接，那么检查室内外GPS直弯头处连接情况，重新连接•重新连接后告警仍不能消除，那么需检查GPS馈线是否有弯折类的硬伤，假设有，那么更换新的馈线•以上因素排除后告警仍不能消除，那么直接更换主控板1.10设备掉电原因分析：• RRU所接市电停电•有市电但RRU因内部故障不上电处理方法：•先检查RRU所接市电是否有电，如果停电，待市电恢复后查看告警•如果有市电，但RRU未显示上电，掉电重新上电RRU假设仍无反映直接更换RRU1.11单板通讯链路断原因分析：•BBU的PM板供电功率缺乏•主控板故障导致其他单板不能正常上电•单板软件故障、反复重启处理方法：•热插拔单板复位后，查看单板是否正常•如果插拔无反响，计算PM板供电功率是否满足当前BBU 的所有单板所需功率•如果PM板无本身无故障，供电功率也满足，需查看主控板是否正常•以上因素排除后告警仍不消除，直接更换该单板1.12硬件类型和配置不一致原因分析：•实际设备连接的单板与OMC配置的单板类型不一致处理方法：•根据实际需要，更换前台所插单板或修改后台配置的单板类型1.13网元断链告警原因分析：•前后台数据不一致•机房设备掉电•传输线路光缆断•主控板故障处理方法：•在站点已开通的情况下出现网元断链，需检查后台数据是否有修改导致前后数•如果数据一致，核实机房设备是否掉电•核查传输线路光缆是否断开•排除以上因素外，核实BBU的主控板是否出现故障(软件故障、单板电路损坏等)，如果有此类故障，更换主控板1.14X2断链告警以下三条都会影响切换的，无论出现哪条，都代表X2链路出现了问题。
华为LTE告警原因和处理建议
华为LTE告警原因和处理建议华为LTE常见告警处理建议2017-8-15华为LTE常见告警目录1射频单元业务不可用告警 (6)2小区不可用告警 (7)3射频单元维护链路异常告警 (8)4BBU IR接口异常告警 (10)5网元断连 (11)6传输光接口异常告警 (11)7S1接口故障告警 (12)8射频单元IR接口异常告警 (12)9License试运行告警 (13)10以太网链路故障告警 (14)11用户面故障告警 (15)12射频单元时钟异常告警 (15)13基站S1控制面传输中断告警 (16)14射频单元交流掉电告警 (16)15BBU IR光模块收发异常告警 (17)16射频单元驻波告警 (18)17远程维护通道故障告警 (18)18小区服务能力下降告警 (19)19射频单元光模块收发异常告警 (20)20射频单元光接口性能恶化告警 (21)21交流掉电告警 (22)22时钟参考源异常告警 (22)23射频单元硬件故障告警 (24)24射频单元输入电源能力不足告警 (25)25配置数据超出License限制告警 (25)26射频单元ALD电流异常告警 (25)27RRU组网级数与配置不一致告警 (26)28射频单元发射通道增益异常告警 (26)29星卡锁星不足告警 (27)30星卡天线故障告警 (27)31BBU IR光模块/电接口不在位告警 (28)32天线设备维护链路异常告警 (29)33制式间通信异常告警 (29)34配置数据不一致告警 (30)35系统时钟不可用告警 (30)36时间同步失败告警 (31)37射频单元软件运行异常告警 (31)38BBU直流输出异常告警 (32)39单板温度异常告警 (32)40射频单元光模块/电接口不在位告警 (33)41射频单元接收通道RTWP/RSSI过低告警 (33)42BBU单板维护链路异常告警 (34)43BBU光模块收发异常告警 (34)44RRU组网拓扑类型与配置不一致告警 (36)45证书失效告警 (37)46远程维护通道配置与运行数据不一致告警 (38)47系统无License运行告警 (38)48单板不在位告警 (39)49未配置时钟参考源告警 (39)50MAC错帧超限告警 (40)51单板下电告警 (40)52单板硬件故障告警 (41)53版本自动回退告警 (41)54单板类型和配置不匹配告警 (42)55单板软件运行异常告警 (42)56机框类型配置与实际不一致告警 (43)57射频单元工作模式与单板能力不匹配告警 (43)58License Feature不可用告警 (44)59传输光模块不在位告警 (44)60单板软件同步失败告警 (45)61射频单元CPRI接口异常告警 (45)62射频单元光模块类型不匹配告警 (47)63小区重配置失败告警 (48)64BBU IR光接口性能恶化告警 (48)65单板时钟输入异常告警 (48)66射频单元过载告警 (49)67射频单元温度异常告警 (49)68星卡维护链路异常告警 (50)1 射频单元业务不可用告警故障原因：1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下, 制式间载波频率间隔、功率规格、载波数规格、带宽规格等配置错误；CPRI速率配置错误；SFN跨框场景下，扇区设备配置错误；ODI配置错误；2、软件原因：License资源不足；3、单板不可用：小区使用的CPRI链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；CPRI带宽不足；CPRI MUX场景单板不支持；数据链路故障；控制链路故障；时钟精度不足；处理建议：1、检查小区和设备规格，更换型号匹配设备；核查配置参数是否有误,调整正确参数配置；2、核查小区LICENSE，增加LICENSE;3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障；排查数据链路、控制链路故障，；校准时钟精度；2 小区不可用告警故障原因：1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下, 制式间载波频率间隔、功率规格、载波数规格、带宽规格等配置错误；小区参数修改引起小区重建；UBBP单板上的基带工作制式没有包含LTE FDD制式、LTE TDD制式或者NB-IoT制式；LBBP单板上的工作模式没有包含LTE FDD制式、LTE TDD 制式或者NB-IoT制式；eNodeB基带资源闭塞或者不可用；基站协议类型和RRU链环协议类型配置冲突；单板不支持配置成LTE FDD制式+LTE TDD制式；CPRI速率配置错误；当两个小区承载在同一个AAS上，频点配置相同且发射虚天线波束参数相同；使用AAS配置V4R和UST小区，未配置虚天线倾角；多模负荷分担组网，出纤单板有UBBP，但UBBP未配置工作制式；NB-IoT 小区所在LBBP单板工作模式没有包含NB-IoT 模式；配置到射频模块的载波数量超出RHUB CPRI_E口规格限制；修改eNodeBId后没有复位App；2、软件原因：License资源不足；3、单板不可用：单板不可用；小区使用的CPRI 链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；S1信令链路故障；时钟资源不可用（LTE TDD）；CPRI带宽不足；CPRI MUX场景单板不支持；处理建议：1、检查小区和设备规格；核查配置参数是否有误；2、核查小区LICENSE;3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障；排查数据链路、控制链路故障；校准时钟精度；3 射频单元维护链路异常告警故障原因：1、配置原因：链环上配置了多余的射频单元；双模CPRI MUX特性的组网，汇聚关系配置冲突；双模CPRI MUX特性的组网，汇聚方基带单板硬件故障、未安装或未上电、未配置；双模CPRI MUX特性的组网，汇聚方和被汇聚方链环配置的协议类型不一致；链环配置的协议类型和实际所连的射频单元的协议类型不一致；链环的“CPRI线速率”配置为MANUAL时，前级射频单元模块不具备不等速率级联的能力或者本级射频单元配置的“从口线速率”超出了射频单元能力；链环的“CPRI线速率”配置为非MANUAL 时，射频单元无法与当前链环运行的CPRI线速率同步；该射频单元所在链环的CPRI端口被闭塞或被设置断点；该射频单元所在链环的CPRI 端口在对端制式被闭塞或被设置断点；该射频单元所在链环的CPRI端口在当前组网中不支持下联功能；2、软件原因：射频单元故障导致射频单元自动复位，或人工操作导致射频单元复位；3、硬件原因：射频单元交流掉电、射频单元直流掉电、未上电或运行异常；BBU与射频单元之间或者上下级射频单元之间的光纤或者电缆故障；BBU或射频单元光模块故障；射频单元或BBU单板硬件故障；双模CPRI MUX特性的组网，汇聚方基带单板光模块故障；双模CPRI MUX特性的组网，被汇聚方与汇聚方之间BBU 背板转发链路资源不足或链路故障；双模CPRI MUX特性的组网，汇聚方和被汇聚方基带单板硬件能力不支持背板汇聚；内存软失效处理建议：1、检查小区和设备配置参数是否有误；2、核查核查软件是否人工复位或者自动复位;3、排查电力，馈线接头、电缆、光模块、CPRI链路、基带单元、基带单板硬件能力不支持背板汇聚、内存软；4 BBU IR接口异常告警故障原因：1、配置原因：多模基站场景下配置错误；用户执行了闭塞CPRI端口的命令；2、硬件原因：在BBU和下级射频单元连接链路采用光接口时，可能是BBU或下级射频单元的光纤接头或光模块未插紧，或光纤链路故障；在BBU和下级射频单元连接链路采用电接口时，可能是BBU或下级射频单元的电缆接头未插紧，或电缆故障；多模场景下，BBU互联线缆异常或者BBU互联端口光模块故障；BBU或下级射频单元运行异常或硬件故障；处理建议：1、检查小区和设备配置参数是否有误；2、现场检查BBU与下级射频单元RRU之间的光路，重点排查两端的光纤、光模块是否存在问题；3、不排除RRU软件或硬件故障导致，可尝试先复位RRU观察告警是否恢复，不行则尝试更换；。
LTE华为U2000告警诠释及处理建议
告警名称 系统时钟不可用告警 时钟参考源异常告警 射频单元驻波告警 射频单元硬件故障告警 射频单元维护链路异常告警 射频单元接收通道RTWP/RSSI过低告警 射频单元接收通道RTWP/RSSI不平衡告警 射频单元光接口性能恶化告警 射频单元CPRI接口异常告警 交流掉电 单板硬件故障告警 单板不在位告警 传输光接口异常告警 RRU组网级数与配置不一致告警 BBU光模块收发异常告警 BBU单板维护链路异常告警 BBU CPRI接s故障 驻波告警，天馈问题 RRU硬件故障，需更换RRU RRU断链，无收光或电源没电 发射与接收强度不平衡，检查天馈或RRU 发射与接收强度不平衡，检查天馈或RRU RRU接收光功率恶化 RRU侧收收发光异常，过低或无收光 无市电 UBBP或LBBP板与BBU断链，或板件坏掉，需拔插，重启BBU或者更换单板 BBU没插UBBP或LBBU板件，插板告警消失 BBU主控板接收传输端A设备的收光过低或过高 现场RRU组网与规划现网数据不一致，如规划的现网数据不级联，现场做成级联 BBU端没收到RRU光或收光低即光口恶化 UBBP或LBBP板与BBU断链，或板件坏掉，需拔插，重启BBU或者更换单板 BBU侧收收发光异常，过低或无收光
华为LTE告警原因和处理建议
华为LTE常见告警处理建议2017-8-15华为LTE常见告警目录1射频单元业务不可用告警 (4)2小区不可用告警 (5)3射频单元维护链路异常告警 (6)4BBU IR接口异常告警 (7)5网元断连 (7)6传输光接口异常告警 (7)7S1接口故障告警 (8)8射频单元IR接口异常告警 (8)9License试运行告警 (9)10以太网链路故障告警 (9)11用户面故障告警 (10)12射频单元时钟异常告警 (10)13基站S1控制面传输中断告警 (10)14射频单元交流掉电告警 (11)15BBU IR光模块收发异常告警 (11)16射频单元驻波告警 (11)17远程维护通道故障告警 (12)18小区服务能力下降告警 (12)19射频单元光模块收发异常告警 (13)20射频单元光接口性能恶化告警 (13)21交流掉电告警 (14)22时钟参考源异常告警 (14)23射频单元硬件故障告警 (15)24射频单元输入电源能力不足告警 (15)25配置数据超出License限制告警 (15)26射频单元ALD电流异常告警 (15)27RRU组网级数与配置不一致告警 (16)28射频单元发射通道增益异常告警 (16)30星卡天线故障告警 (17)31BBU IR光模块/电接口不在位告警 (17)32天线设备维护链路异常告警 (17)33制式间通信异常告警 (18)34配置数据不一致告警 (18)35系统时钟不可用告警 (18)36时间同步失败告警 (19)37射频单元软件运行异常告警 (19)38BBU直流输出异常告警 (20)39单板温度异常告警 (20)40射频单元光模块/电接口不在位告警 (20)41射频单元接收通道RTWP/RSSI过低告警 (21)42BBU单板维护链路异常告警 (21)43BBU光模块收发异常告警 (21)44RRU组网拓扑类型与配置不一致告警 (22)45证书失效告警 (23)46远程维护通道配置与运行数据不一致告警 (23)47系统无License运行告警 (23)48单板不在位告警 (24)49未配置时钟参考源告警 (24)50MAC错帧超限告警 (24)51单板下电告警 (24)52单板硬件故障告警 (25)53版本自动回退告警 (25)54单板类型和配置不匹配告警 (26)55单板软件运行异常告警 (26)56机框类型配置与实际不一致告警 (26)57射频单元工作模式与单板能力不匹配告警 (27)58License Feature不可用告警 (27)60单板软件同步失败告警 (28)61射频单元CPRI接口异常告警 (28)62射频单元光模块类型不匹配告警 (29)63小区重配置失败告警 (29)64BBU IR光接口性能恶化告警 (30)65单板时钟输入异常告警 (30)66射频单元过载告警 (30)67射频单元温度异常告警 (31)68星卡维护链路异常告警 (31)1射频单元业务不可用告警故障原因：1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下, 制式间载波频率间隔、功率规格、载波数规格、带宽规格等配置错误；CPRI速率配置错误；SFN跨框场景下，扇区设备配置错误；ODI配置错误；2、软件原因：License资源不足；3、单板不可用：小区使用的CPRI链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；CPRI带宽不足；CPRI MUX场景单板不支持；数据链路故障；控制链路故障；时钟精度不足；处理建议：1、检查小区和设备规格，更换型号匹配设备；核查配置参数是否有误,调整正确参数配置；2、核查小区LICENSE，增加LICENSE;3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障；排查数据链路、控制链路故障，；校准时钟精度；2小区不可用告警故障原因：1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下, 制式间载波频率间隔、功率规格、载波数规格、带宽规格等配置错误；小区参数修改引起小区重建；UBBP 单板上的基带工作制式没有包含LTE FDD制式、LTE TDD制式或者NB-IoT制式；LBBP单板上的工作模式没有包含LTE FDD制式、LTE TDD制式或者NB-IoT制式；eNodeB基带资源闭塞或者不可用；基站协议类型和RRU链环协议类型配置冲突；单板不支持配置成LTE FDD制式+LTE TDD制式；CPRI速率配置错误；当两个小区承载在同一个AAS上，频点配置相同且发射虚天线波束参数相同；使用AAS配置V4R和UST小区，未配置虚天线倾角；多模负荷分担组网，出纤单板有UBBP，但UBBP未配置工作制式；NB-IoT小区所在LBBP单板工作模式没有包含NB-IoT模式；配置到射频模块的载波数量超出RHUB CPRI_E口规格限制；修改eNodeBId后没有复位App；2、软件原因：License资源不足；3、单板不可用：单板不可用；小区使用的CPRI链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；S1信令链路故障；时钟资源不可用（LTE TDD）；CPRI带宽不足；CPRI MUX场景单板不支持；处理建议：1、检查小区和设备规格；核查配置参数是否有误；2、核查小区LICENSE;3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障；排查数据链路、控制链路故障；校准时钟精度；3射频单元维护链路异常告警故障原因：1、配置原因：链环上配置了多余的射频单元；双模CPRI MUX特性的组网，汇聚关系配置冲突；双模CPRI MUX特性的组网，汇聚方基带单板硬件故障、未安装或未上电、未配置；双模CPRI MUX特性的组网，汇聚方和被汇聚方链环配置的协议类型不一致；链环配置的协议类型和实际所连的射频单元的协议类型不一致；链环的“CPRI线速率”配置为MANUAL 时，前级射频单元模块不具备不等速率级联的能力或者本级射频单元配置的“从口线速率”超出了射频单元能力；链环的“CPRI线速率”配置为非MANUAL时，射频单元无法与当前链环运行的CPRI线速率同步；该射频单元所在链环的CPRI端口被闭塞或被设置断点；该射频单元所在链环的CPRI端口在对端制式被闭塞或被设置断点；该射频单元所在链环的CPRI 端口在当前组网中不支持下联功能；2、软件原因：射频单元故障导致射频单元自动复位，或人工操作导致射频单元复位；3、硬件原因：射频单元交流掉电、射频单元直流掉电、未上电或运行异常；BBU与射频单元之间或者上下级射频单元之间的光纤或者电缆故障；BBU或射频单元光模块故障；射频单元或BBU单板硬件故障；双模CPRI MUX特性的组网，汇聚方基带单板光模块故障；双模CPRI MUX特性的组网，被汇聚方与汇聚方之间BBU背板转发链路资源不足或链路故障；双模CPRI MUX特性的组网，汇聚方和被汇聚方基带单板硬件能力不支持背板汇聚；内存软失效处理建议：1、检查小区和设备配置参数是否有误；2、核查核查软件是否人工复位或者自动复位;3、排查电力，馈线接头、电缆、光模块、CPRI链路、基带单元、基带单板硬件能力不支持背板汇聚、内存软；4BBU IR接口异常告警故障原因：1、配置原因：多模基站场景下配置错误；用户执行了闭塞CPRI端口的命令；2、硬件原因：在BBU和下级射频单元连接链路采用光接口时，可能是BBU或下级射频单元的光纤接头或光模块未插紧，或光纤链路故障；在BBU和下级射频单元连接链路采用电接口时，可能是BBU或下级射频单元的电缆接头未插紧，或电缆故障；多模场景下，BBU互联线缆异常或者BBU互联端口光模块故障；BBU或下级射频单元运行异常或硬件故障；处理建议：1、检查小区和设备配置参数是否有误；2、现场检查BBU与下级射频单元RRU之间的光路，重点排查两端的光纤、光模块是否存在问题；3、不排除RRU软件或硬件故障导致，可尝试先复位RRU观察告警是否恢复，不行则尝试更换；。
华为TD-LTE基站告警名称解释
告警类别告警名字告警解释eNoDeB无线告警S1接口故障告警S1AP（S1 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警S1接口配置失败告警当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP eNoDeB无线告警X2接口故障告警X2AP（X2 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警X2接口配置失败告警当X2AP（X2 Application Protocol）协议层配置更新异常时，产生此告警。
eNoDeB无线告警基站控制面传输中断告警当基站所有承载S1Interface、X2Interface的SCTP链路（链路个数不少于2条eNoDeB无线告警射频单元业务不可用告警多RRU共小区场景下， RRU的业务状态与基带资源、射频资源、CPRI资源这些eNoDeB无线告警小区PCI冲突告警服务小区正常运行中，当检测到服务小区与NCL（Neighbour Cell List）之eNoDeB无线告警小区闭塞告警当用户手动闭塞小区成功时，产生此告警。
闭塞小区是为了进行业务测试或故eNoDeB无线告警小区不可用告警小区状态与基带资源、射频资源、CPRI资源和传输资源这些物理资源有关，也eNoDeB无线告警小区服务能力下降告警当基站射频资源或基带资源不能满足当前小区的配置规格或CA业务配置异常时eNoDeB无线告警小区模拟负载启动告警当用户启动小区模拟负载成功时，产生此告警。
启动模拟负载是为了进行业务eNoDeB无线告警小区无话务量告警当eNodeB检测到小区在设置时间内无用户接入时，产生此告警。
eNoDeB无线告警小区重配失败告警当基站检测到修改小区PDSCH（Physical Downlink Shared Channel，物理下设备和传输告警 PPP链路错帧超限告警当PPP链路的错帧达到一定门限（门限可配置，缺省为千分之10）时，产生此设备和传输告警802.1X认证失败告警当传输网口进行802.1x认证失败时，产生此告警。
LTE后台排障告警说明
目录一.No Contact 无连接告警 (4)二.NTP System Time Sync Fault （NTP系统时钟同步错误) (6)三.NumberOfHwEntitiesMismatch (实际硬件数量不匹配） (6)四. PasswordFileFault （密码文件故障) (8)五.Plug-InUnitGeneralProblem 插入单元故障 (8)六.Plug-In Unit HW Failure （插入单元硬件故障） (8)七.PowerFailure (供电故障) (9)八.SystemClockQualityDegradation 系统时钟质量降级 (9)九.TemperatureExceptionalTakenOutOfService特殊温度导致服务停止 (12)十.TemperatureAbnormalPerformanceDegraded温度异常导致性能降级 (13)十一.TemperatureSensorFailure 温度传感器故障 (14)十二.TimingSyncFault定时同步故障 (15)十三.TUHardwareFault时钟单元硬件故障 (16)十四.Upgrade Package Corrupt升级包损坏 (16)十五.VswrOverThreshold 天馈驻波超限 (17)十六.LicenseKeyFileFault ：License文件错误或缺失 (18)十七.LicenseKeyMissing：许可证密钥丢失 (19)十八.LinkFailure：链路故障 (19)十九.LinkStability：链路稳定性故障 (20)二十.LossofSynchReferenceRedundancy：同步引用冗余丢失 (20)二十一.LossofTracking：失去同步 (21)二十二.NetworkSynchTimefromGPSMissing：从GPS获取的网络时钟同步丢失 (21)二十三.功能资源丢失 (21)二十四.常规硬件错误 (22)二十五.常规软件错误 (22)二十六.Giga以太网链路故障 (22)二十七.心跳失败 (23)二十八.硬件故障 (23)二十九.配置不一致 (24)三十.告警Disk Volume D Full (24)三十一.告警FanFailure (25)三十二.告警CurrentTooHigh (26)三十三.告警ExternalLinkFailure (27)三十四.告警Disconnected (27)三十五.告警ClockCalibrationExpirySoon (27)三十六.RemoteIPAddressUnreachable (28)三十七.ResourceAllocationFailure (28)三十八.ResourceConfigurationFailure (30)三十九.RetFailure (30)四十.SecurityLevelFault (31)四十一.ServiceDegraded (32)四十二.ServiceUnavailable (32)一． No Contact 无连接告警此系列告警是由电调故障引起，具体情况如下：告警描述：Contact lost with resource object 或 Timeout: Failed to get anuConnectIndication 或 Contact lost with resource object。
TD-LTE(4G)站点华为设备常见故障告警处理
FAQ-TD站点常见故障告警处理一、射频单元RRU类告警 (2)1.1、射频单元驻波告警 (2)1.2、射频单元通道异常告警 (3)1.3、射频单元校准通道异常告警 (3)1.4、射频单元通道幅相一致性告警 (4)1.5、射频单元发射通道增益异常告警 (5)1.6、射频单元下行输出功率异常告警 (5)1.7、射频单元硬件故障告警 (5)1.8、射频单元时钟异常告警 (6)1.9、射频单元光接口性能恶化告警 (6)1.10、BBU连接的射频单元交流掉电告警 (6)1.11、射频单元配置但不可用告警 (7)二、基带单元BBU类告警 (7)2.1、BBU IR光模块收发异常告警 (7)2.2、BBU IR接口异常告警 (8)2.3、BBU IR光接口性能恶化告警 (9)2.4、光模块混插告警 (9)2.5、单板心跳检测失败告警 (9)2.6、单板硬件故障告警 (10)2.7、单板温度异常告警 (10)2.8、单板时钟输入异常告警 (11)2.9、BBU单板维护链路异常告警 (11)三、GPS类告警 (12)3.1、星卡天线故障告警 (12)3.2、时钟参考源异常告警 (13)3.3、系统时钟失锁告警 (13)3.4、星卡维护链路异常告警 (14)3.5、星卡时钟输出异常告警 (14)一、射频单元RRU类告警1.1、射频单元驻波告警告警影响：射频单元RRU发射通道的天馈接口驻波超过了设置的驻波告警门限，对于单通道RRU，该RRU的覆盖区域的业务会中断；对于多通道RRU，发射功率下降，小区覆盖减小。
可能原因与处理建议：1）DSP RRUPARA查询射频单元的驻波值与驻波告警门限2）用负载堵住告警端口，告警恢复，则排查RRU故障，否则更换RRU3）检查天馈接口的馈缆接头是否拧紧或进水4）尝试更换或倒换馈线，重启RRU，观察告警是否恢复5）检查对端天线、合路器是否正常，如故障则予以更换小结：上站处理前建议携带堵头或小天线、RRU馈线及接头等，定位问题时需要用到1.2、射频单元通道异常告警告警影响：下行通道或者上行通道故障，影响小区边缘处的用户接入成功率和边缘处HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警//////驻波导致通道异常2）执行MML命令RST RRU，远程复位射频单元3）近端检查故障通道与天线的连接4）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线5）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU 小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.3、射频单元校准通道异常告警告警影响：多通道的RRU的校准通道出现故障，导致无法完成通道的校准功能，小区覆盖减小可能原因与处理建议：1）执行MML命令RST RRU，等待10分钟左右，判断告警是否恢复2）近端检查校准馈线与天线的连接3）将故障通道和无故障通道馈线调换，如果告警跟随馈线倒换，则判断是馈线问题，更换故障通道馈线4）如果通道馈线调换后告警没有变化，则判断是RRU问题，更换故障RRU小结：上站处理前建议携带堵头、RRU馈线及接头等，定位问题时需要用到，准备好相关备件，每次调换通道馈线来判断故障点时，最好重启一下射频单元RRU1.4、射频单元通道幅相一致性告警告警影响：宏站RRU对每个载波下所有通道进行幅度相位的校准时，出现了某个载波下的某个通道的幅度异常：影响小区边缘处的用户接入成功率；影响小区边缘处的HSDPA用户的速率可能原因与处理建议：1）跟网管确认是否同时存在“射频单元驻波告警”、“射频单元通道异常告警”，如有，则先处理该告警2）执行MML命令RST RRU，远程复位射频单元3）近端更换故障RRU4）如以上操作后，告警仍未恢复，请联系网优工程师远程检查同频干扰问题（更换载波对应的频点观察告警是否恢复）小结：上站处理前携带相应备件，如需复位或更换射频单元RRU，会中断业务，请在话务量较小时处理1.5、射频单元发射通道增益异常告警告警影响：射频通道的空口实际输出功率与期望功率不一致，可能会影响业务。
LTE通信VOLTE lte常见告警处理
1【网元链接中断】 (2)2【29243：小区服务能力下降】 (2)3【19240：小区不可用告警】 (5)4【29207:基站控制面传输中断告警】 (8)5【26233：BBU IR光接口性能恶化告警】 (9)6【29201：S1接口故障告警】 (10)7【25888: SCTP链路故障告警】 (12)8【26260：系统时钟不可用告警】 (14)1 【网元链接中断】●告警解释：网元与OMC网管之间的链接中断，一般来讲，为断电或传输问题●对系统的影响对该网元无法控制4 结束2 【29243：小区服务能力下降】●告警解释当基站射频资源或基带资源不能满足当前小区的配置规格时，产生此告警●对系统的影响告警小区提供给客户可用的无线空口资源会减少。
●告警处理9 结束查询RRU配置通道：查询基站当前告警信息：查询驻波：查询光模块型号，速率：3 【19240：小区不可用告警】●告警解释当基站检测到小区不能提供业务时，产生此告警。
●对系统的影响告警小区不能提供业务。
●告警处理查询小区是否可用：查看RRU是否有告警：查询光路是否OK：查询GPS是否可用：查看是否有License告警：4 【29207:基站控制面传输中断告警】（注：由于网元断链，网管无法对基站控制）●告警解释当基站所有SCTP链路状态都异常时，产生此告警。
●对系统的影响基站所有承载S1Interface、X2Interface的SCTP链路（链路个数不少于2条）状态都异常，导致基站所有S1接口、X2接口无法建立成功，小区无法激活，用户无法入网。
5 【26233：BBU IR光接口性能恶化告警】●告警解释当BBU的IR端口上的光模块的接收或发送性能恶化时，产生此告警。
●对系统影响1、光模块的收发性能严重恶化，可能导致IR链路承载的业务质量严重下降，或导致下级射频单元业务中断。
2、光模块的收发性能轻微恶化，可能导致射频单元该IR链路承载的业务质量出现轻微恶化。
华为LTE基站驻波处理方法
RRU驻波处理方法
驻波告警的原因分析：
1、RRU射频通道损坏；
2、连接RRU和天线发射通道的馈线损坏；
3、连接RRU和天线射频通道的馈线连接不牢固；
4、RRU或天线射频通道进水、进灰；
5、RRU校准通道馈线损坏或进灰进水或连接不闹靠。
处理方法（排除法）：
1、利用近端维护终端进入维护平台执行命令LST ALMAF查询告警，确认存在驻
波告警执行DSP VSWR查询基站驻波情况定位驻波信息。
2、如无近端维护终端则通过电话询问维护中心数据督导进行驻波定位；
3、检查故障通道两端馈线连接是否牢固、破损、有进水、有进灰。
如有以上情况
进行馈线更换工作，更换完成后下电重启RRU。
待RRU重启后执行命令DSP
VSWR进行驻波查询是否恢复。
如恢复故障处理结束，未能恢复则进行下一步；
4、如未能恢复，则将故障通道与正常通道馈线在RRU侧进行互换，互换完成后下
电重启RRU，待RRU重启后执行命令DSP VSWR进行驻波变化查询。
如果驻
波通道跟随馈线移动则证明故障点在馈线或者天线侧，进行下一步；如果驻波
不随馈线移动则证明故障点在RRU侧，此时需更换RRU再验证驻波情况。
5、此时在第4步的基础上于天线侧将故障通道馈线与原正常通道馈线互换，互换
完成后下电重启RRU，待RRU重启后执行命令DSP VSWR进行驻波变化查询。
如果驻波跟随馈线移动则表示天线有问题需更换天线；如果驻波不变化则表示
馈线有问题需更换馈线。
更换完成后下电重启RRU，待RRU重启后执行命令
DSP VSWR进行驻波变化查询驻波是否恢复。
华为TD-LTE基站告警名称解释
eNoDeB无线告警 小区闭塞告警
eNoDeB无线告警 小区不可用告警
eNoDeB无线告警 小区服务能力下降告警
eNoDeB无线告警 小区模拟负载启动告警
eNoDeB无线告警 小区无话务量告警
eNoDeB无线告警 小区重配失败告警
设备和传输告警 PPP链路错帧超限告警
设备和传输告警 802.1X认证失败告警
当RHUB检测到PSE供电出现过流、断路等异常时，产生此告警。
设备和传输告警 RRHHUUBB光光接模口块性/电能接恶口化不告在警位告 设备和传输告警 警 设备和传输告警 RHUB光模块故障告警 设备和传输告警 RHUB光模块类型不匹配告警 设备和传输告警 RHUB光模块收发异常告警 设备和传输告警 RHUB过载告警
设备和传输告警 BBU互联端口连线错误告警 设备和传输告警 BBU互联端口异常告警 设备和传输告警 BBU互联光接口发送异常告警 设备和传输告警 BBU互联光模块不在位告警 设备和传输告警 BBU互联光模块故障告警 设备和传输告警 BBU互联光模块接收异常告警
形当成BB环U互形联连端接口，上且的BB接U间口或收B发B异U和常U时SU，间产互生联此线告缆警需。按当照该规接则口进收行发连正接常， 后当，BB且U互该联状端态口持上续的90光秒模（块默发认送）异时常，时则，上产报生告此警告恢警复。。当告该警光产模生块和发恢送 正当常BB后U互，联且端该口状上态的持光续模4分块钟或（者默电认接）口时连，线则不上在报位告时警，恢产复生。此告告警警产。生对 于当UBMBTUS互来联说端，口只上有的2光U 模BB块U支故持障此时告，警产。生此告警。当该光模块故障恢复 正当常BB后U互，联且端该口状间态的持光续纤2分链钟路（（默物认理）层时），的则光上信报号告接警收恢异复常。时告，警产产生生此 告警。当该链路的光信号接收正常后，且该状态持续150秒（默认）
LTE告警梳理：小区退服告警T2现场处理手册-华为
LTE告警梳理：小区退服告警T2现场处理手册-华为一、目的作用本手册针对华为TD-LTE基站设备出现的“ALM-29240 小区不可用告警”提供常规处理思路与方法，适用于告警处理一线工程师，以进行告警处理或进一步分析处理办法。
二、处理思路及步骤针对T1预处理后归纳原因及反馈信息，结合现场情况，分类处理：A.传输类告警：29201 S1接口故障告警25888 SCTP链路故障告警处理建议：对于出现的传输类告警，主要是因为基站到核心网之间不通导致小区无法建立，T1预处理无法恢复，可定位为传输问题，需要分公司处理。
1)协调传输部门配合处理；2)上站进行掉电复位、重新插拔主控板UMPT的尝试，建议掉电及插拔持续时间大于3分钟；3)更换主控板UMTP。
B.硬件类告警：26264 系统时钟失锁告警处理建议：对于时钟类告警，需要上站检查GPS问题，根据T1反馈信息，分类处理：1)“GPS开路”为GPS与主控板断开，主要检查主控板侧GPS接口与时钟线是否接触不良，或避雷器侧两端RG8U馈线是否接触不良，或蘑菇头处是否有松动或接触不良；2)“GPS短路”为GPS的RG8U馈线内蕊与外蕊有短接，可以用万用表进行测量，分段检查，重点检查接口处是否有铜丝或金属异物导致；3)“GPS搜星不足”为GPS搜星数量少于4颗，无法提供准确的时钟信息，需要站点工程师上站检查蘑菇头位置是否被遮挡、或蘑菇头周围有较大磁场或干扰，需要变更蘑菇头位置；4)更换主控板UMTP。
26200 单板硬件故障告警处理建议：根据T1反馈定位信息，确定故障单板。
1)后台工程师执行MML命令“RST BRD”进行单板复位；2)站点工程师上站对该单板进行重新插拔；3)更换单板。
26230 BBU CPRI光模块故障告警处理建议：根据T1反馈定位信息，确定光模块故障。
1)请现场工程师上站更换光模块。
26205 BBU单板维护链路异常告警处理建议：根据T1反馈定位信息，确定对应单板位置。
华为TD-LTE基站告警名称解释
告警类别告警名字告警解释eNoDeB无线告警S1接口故障告警S1AP（S1 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警S1接口配置失败告警当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP eNoDeB无线告警X2接口故障告警X2AP（X2 Application Protocol）连接在底层SCTP链路资源可用时，eNode eNoDeB无线告警X2接口配置失败告警当X2AP（X2 Application Protocol）协议层配置更新异常时，产生此告警。
eNoDeB无线告警基站控制面传输中断告警当基站所有承载S1Interface、X2Interface的SCTP链路（链路个数不少于2条eNoDeB无线告警射频单元业务不可用告警多RRU共小区场景下， RRU的业务状态与基带资源、射频资源、CPRI资源这些eNoDeB无线告警小区PCI冲突告警服务小区正常运行中，当检测到服务小区与NCL（Neighbour Cell List）之eNoDeB无线告警小区闭塞告警当用户手动闭塞小区成功时，产生此告警。
闭塞小区是为了进行业务测试或故eNoDeB无线告警小区不可用告警小区状态与基带资源、射频资源、CPRI资源和传输资源这些物理资源有关，也eNoDeB无线告警小区服务能力下降告警当基站射频资源或基带资源不能满足当前小区的配置规格或CA业务配置异常时eNoDeB无线告警小区模拟负载启动告警当用户启动小区模拟负载成功时，产生此告警。
启动模拟负载是为了进行业务eNoDeB无线告警小区无话务量告警当eNodeB检测到小区在设置时间内无用户接入时，产生此告警。
eNoDeB无线告警小区重配失败告警当基站检测到修改小区PDSCH（Physical Downlink Shared Channel，物理下设备和传输告警 PPP链路错帧超限告警当PPP链路的错帧达到一定门限（门限可配置，缺省为千分之10）时，产生此设备和传输告警802.1X认证失败告警当传输网口进行802.1x认证失败时，产生此告警。
华为LTE基站硬件介绍及告警故障处理
接地线
CPRI 光纤
• •
配置
– –
冗余支持
0.125秒亮，0.125秒灭 STATE 绿色 1秒亮，1秒灭
模块未注册且没有告警产生 模块正常工作
12
UPEU (通用电源&环境接口单元)
• • • 功能
– – – – UPEU 以IBA模式为基带框提供电源，输入电压为－48伏直流电输入和＋12V直流的电输出 可以根据实际情况来配置一个或两个UPEU 1+1 备份模式. 可以替换，不影响业务
电源输入
6
LMPT 单板 (LTE 主控& 传输单元)
• 功能
– 该单板负责主控，时钟信号传输，消息交互以及GPS时钟同步
– 该单板提供两个FE/GE 自适应RJ45端口和两个FE/GE SFP端口.
• •
配置
– 最多配置一块主控板模块.
冗余支持
– 1+1 备份. 当一块单板出现故障，备份单板能够在2分钟内重启.
BBC
RRU
配套设备 APM30H/BBC/TMC
BBU3900
APM30
1. 2.
DBS3900 TDLTE采用分布式架构，基本功能模块有两种：基带控制单元BBU3900 和射频拉远单元RRU，BBU3900与R是BBU3900和RRU的支撑部分，为BBU3900提供安装空间，为 BBU3900和RRU提供供电支持。
Power supply
E-NB
Environment monitor
Itf-s
e-RAN
LMT CLK SERVER
M2000 CME NASTAR
GENEX
MAINEX
EPC: Evolved Packet Core 核心网 MME: Mobility Management Entity 移动管理实体 S-GW: Serving Gateway 服务网关
移动4G华为LTE站点故障处理实战手册
华为LTE站点故障处理实战手册现网运行的TD-LTE多数为双模基站，基站故障后同时也影响了TD。
为保证4G试商用后能满足现网需求，提升客户感知度，保持基站良好运行是首要任务。
根据现网华为设备排障需要，制定了LTE网络常见故障的处理方案，以下为几大类常见故障问题：1.1 光口问题1.1.1 问题现象基站有IR接口告警，LBBP单板或RRU侧光口闪红灯，存在RRU失联告警。
1.1.2 问题原因分析1、基带板与RRU上光模块是否存在收光异常；2、基带板光口，光模块，光纤是否接触好，是否存在异物；3、RRU侧光口，光模块，光纤是否接触好，是否存在异物；4、光模块，从RRU到基带板光口之间的光纤存在问题是否存在问题；5、基带板光口、基带板是否存在异常题；6、RRU光口、RRU硬件是否存在异常；更换RRU设备等等。
1.1.3 携带工具螺丝刀、野战光缆、1.25G和10G光模块、扳手1.1.4 相关告警及处理方法（1）RRU侧故障说明：光模块光纤故障，或者RRU，基带板光口故障。
处理对策：a、更换告警指示对应的光模块光纤，并对RRU掉电复位。
b、如告警不恢复，更换RRU或基带板。
（2）BBU侧故障说明：BBU与RRU的CPRI链路（链路层）的CPRI数据收发异常时，产生此告警。
可能原因：a、基带板上光模块的光纤接头或光模块未插紧，或光模块故障。
b、 RRU端的光纤接头或光模块未插紧，或光模块故障。
c、 BBU连接下级射频单元的端口上的光纤接头不洁净，存在灰尘等异物。
d、单模、多模不匹配（光模块同光纤线的模式要匹配）e、基带板同RRU端的光模块速率不匹配。
f、 BBU与RRU之间的光纤线路故障。
g、 RRU故障或未上电。
处理对策：a、查询故障链路上基带板同RRU两端的光模块光功率，看是否异常；b、逐步复位RRU，复位基带板，看故障是否恢复；c、带上光功率测试仪，上站排查BBI、RRU两端的光模块及光纤，确认故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
34配置数据不一致告警19
35系统时钟不可用告警19
36时间同步失败告警19
37射频单元软件运行异常告警20
38BBU直流输出异常告警20
39单板温度异常告警21
40射频单元光模块 /电接口不在位告警21
41射频单元接收通道RTWP/RSS过I低告警21
42BBU单板维护链路异常告警22
端口在当前组网中不支持下联功能；
2、软件原因：射频单元故障导致射频单元自动复位，或人工操作导致射频单元复位；
3、硬件原因：射频单元交流掉电、射频单元直流掉电、未上电或运行异常；BBU与射频单
54单板类型和配置不匹配告警27
55单板软件运行异常告警27
56机框类型配置与实际不一致告警27
57射频单元工作模式与单板能力不匹配告警28
58License Feature不可用告警28
59传输光模块不在位告警28
60单板软件同步失败告警29
61射频单元CPRI接口异常告警29
62射频单元光模块类型不匹配告警30
43BBU光模块收发异常告警22
44RRU组网拓扑类型与配置不一致告警23
45证书失效告警24
46远程维护通道配置与运行数据不一致告警24
47系统无License运行告警25
50MAC错帧超限告警25
51单板下电告警25
52单板硬件故障告警26
53版本自动回退告警26
时，前级射频单元模块不具备不等速率级联的能力或者本级射频单元配置的“从口线速率” 超出了射频单元能力；链环的“CPRI线速率”配置为非MANUAL时，射频单元无法与当前 链环运行的CPRI线速率同步；该射频单元所在链环的CPRI端口被闭塞或被设置断点；该射
频单元所在链环的CPRI端口在对端制式被闭塞或被设置断点；该射频单元所在链环的CPRI
2、软件原因：License资源不足；
3、单板不可用：小区使用的CPRI链路故障；小区使用的基带单元故障；小区使用的射频单元收发通道故障；CPRI带宽不足；CPRI MUX场景单板不支持；数据链路故障；控制链路故 障；时钟精度不足；
处理建议：
1、检查小区和设备规格，更换型号匹配设备；核查配置参数是否有误,调整正确参数配置；
63小区重配置失败告警31
64BBU IR光接口性能恶化告警31
65单板时钟输入异常告警31
66射频单元过载告警32
67 射频单元温度异常告警32
1
故障原因：
1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下,制式间载波频
率间隔、功率规格、载波数规格、带宽规格等配置错误；CPRI速率配置错误；SFN跨框场景下，扇区设备配置错误；ODI配置错误；
制式+LTE TDD制式；CPRI速率配置错误；当两个小区承载在同一个AAS上，频点配置相同 且发射虚天线波束参数相同；使用AAS配置V4R和UST小区，未配置虚天线倾角；多模负荷分担组网， 出纤单板有UBBP，但UBBP未配置工作制式；NB-IoT小区所在LBBP单板工作模式没有包含NB-IoT模式；配置到射频模块的载波数量超出RHUB CPRI_E口规格限制；修改eNodeBId后没有复位App；
13基站S1控制面传输中断告警11
14射频单元交流掉电告警11
15BBU IR光模块收发异常告警11
16射频单元驻波告警12
17远程维护通道故障告警12
18小区服务能力下降告警13
19射频单元光模块收发异常告警13
20射频单元光接口性能恶化告警14
21交流掉电告警14
22时钟参考源异常告警14
23射频单元硬件故障告警15
2、核查小区LICENSE;
3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障； 排查数据链路、控制链路故障；校准时钟精度；
3
故障原因：
1、配置原因：链环上配置了多余的射频单元；双模CPRI MUX特性的组网，汇聚关系配置
冲突；双模CPRI MUX特性的组网，汇聚方基带单板硬件故障、未安装或未上电、未配置； 双模CPRI MUX特性的组网， 汇聚方和被汇聚方链环配置的协议类型不一致； 链环配置的协 议类型和实际所连的射频单元的协议类型不一致；链环的“CPRI线速率”配置为MANUAL
2、软件原因：License资源不足；
3、单板不可用：单板不可用；小区使用的CPRI链路故障；小区使用的基带单元故障；小区
使用的射频单元收发通道故障；S1信令链路故障；时钟资源不可用(LTE TDD)；CPRI带宽不足；CPRI MUX场景单板不支持； 处理建议 ：
1、检查小区和设备规格；核查配置参数是否有误；
2、核查小区LICENSE，增加LICENSE;
3、排查CPRI链路、基带单元、射频单元收发通道、CPRI带宽、CPRI MUX场景单板故障； 排查数据链路、控制链路故障，；校准时钟精度；
2
故障原因：
1、配置原因：小区配置与设备支持规格冲突；射频模块在共模SDR配置下,制式间载波频
率间隔、功率规格、 载波数规格、 带宽规格等配置错误； 小区参数修改引起小区重建；UBBP单板上的基带工作制式没有包含LTE FDD制式、LTE TDD制式或者NB-IoT制式；LBBP单板上的工作模式没有包含LTE FDD制式、LTE TDD制式或者NB-IoT制式；eNodeB基带资源闭 塞或者不可用；基站协议类型和RRU链环协议类型配置冲突；单板不支持配置成LTE FDD
24射频单元输入电源能力不足告警16
25配置数据超出License限制告警16
26射频单元ALD电流异常告警16
27RRU组网级数与配置不一致告警16
28射频单元发射通道增益异常告警17
29星卡锁星不足告警17
30星卡天线故障告警17
31BBU IR光模块/电接口不在位告警18
32天线设备维护链路异常告警18
华为
2017-8-15
华为
1射频单元业务不可用告警5
2小区不可用告警5
3射频单元维护链路异常告警6
4BBU IR接口异常告警7
5网元断连7
6传输光接口异常告警8
7S1接口故障告警8
8射频单元IR接口异常告警8
9License试运行告警9
10以太网链路故障告警9
11用户面故障告警10
12射频单元时钟异常告警10
