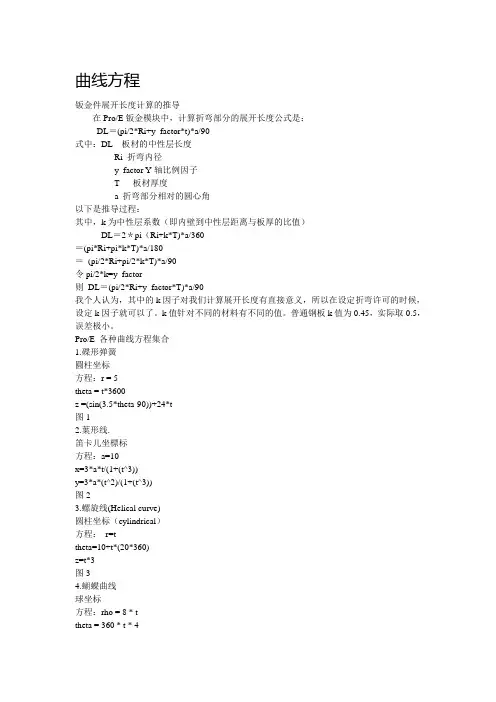

PROE曲线与方程

曲线方程钣金件展开长度计算的推导在Pro/E钣金模块中，计算折弯部分的展开长度公式是：DL＝(pi/2*Ri+y_factor*t)*a/90式中：DL板材的中性层长度Ri 折弯内径y_factor Y轴比例因子T板材厚度a 折弯部分相对的圆心角以下是推导过程：其中，k为中性层系数（即内壁到中性层距离与板厚的比值）DL＝2＊pi（Ri+k*T)*a/360＝(pi*Ri+pi*k*T)*a/180＝(pi/2*Ri+pi/2*k*T)*a/90令pi/2*k=y_factor则DL＝(pi/2*Ri+y_factor*T)*a/90我个人认为，其中的k因子对我们计算展开长度有直接意义，所以在设定折弯许可的时候，设定k因子就可以了。

k值针对不同的材料有不同的值。

普通钢板k值为0.45，实际取0.5，误差极小。

Pro/E 各种曲线方程集合1.碟形弹簧圓柱坐标方程：r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t图12.葉形线.笛卡儿坐標标方程：a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))图23.螺旋线(Helical curve)圆柱坐标（cylindrical）方程：r=ttheta=10+t*(20*360)z=t*3图34.蝴蝶曲线球坐标方程：rho = 8 * ttheta = 360 * t * 4phi = -360 * t * 8图45.渐开线采用笛卡尔坐标系方程：r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0图56.螺旋线.笛卡儿坐标方程：x = 4 * cos ( t *(5*360))y = 4 * sin ( t *(5*360))z = 10*t图67.对数曲线笛卡尔坐标系方程：z=0x = 10*ty = log(10*t+0.0001)图78.球面螺旋线采用球坐标系方程：rho=4theta=t*180phi=t*360*20图89.双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) 图910.星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^3图1011.心脏线圓柱坐标方程：a=10r=a*(1+cos(theta))theta=t*360Pro/E 各种曲线方程集合（二）22.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)*theta) y=(a+b)*sin(theta)-b*sin((a/b+1)*theta) z=0图2223. Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta)图2324.长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*theta) y=(a-b)*sin(theta)-c*sin((a/b-1)*theta) 图2425.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta) y=(a+b)*sin(theta)-c*sin((a/b+1)*theta) 图2526. 三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360)) 图2627.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)图2728.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)图2829.阿基米德螺线柱坐标a=100theta = t*400r = a*theta图2930.对数螺线柱坐标theta = t*360*2.2a = 0.005r = exp(a*theta)图3031.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*(2*a-x)for x图3132.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan(x*20)图3233.双曲余弦x = 6*t-3y = (exp(x)+exp(0-x))/2图33x = 6*t-3y = (exp(x)-exp(0-x))/2图3435.双曲正切x = 6*t-3y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x)) 图3536.一峰三驻点曲线x = 3*t-1.5y=(x^2-1)^3+1图3637.八字曲线x = 2 * cos ( t *(2*180))y = 2 * sin ( t *(5*360))z = 0图3738.螺旋曲线r=t*(10*180)+1theta=10+t*(20*180)z=t图3839.圆x = cos ( t *(5*180))y = sin ( t *(5*180))z = 0图3940.封闭球形环绕曲线rho=2theta=360*tphi=t*360*10图4041.柱坐标螺旋曲线x = 100*t * cos ( t *(5*180))y = 100*t * sin ( t *(5*180))z = 0Pro/E 各种曲线方程集合（三）42.蛇形曲线x = 2 * cos ( (t+1) *(2*180))y = 2 * sin ( t *(5*360))z = t*(t+1)图4243.8字形曲线柱坐标r=10+(8*sin(theta))^2图4344.椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos(theta)y = b*sin(theta)图4445.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^2图4546.另一个花曲线theta = t*360r=10-(3*sin(theta*3))^2z=4*sin(theta*3)^2图4647.改一下就成为空间感更强的花曲线了;) theta = t*360r=10-(3*sin(theta*3))^2z=(r*sin(theta*3))^2图4748.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos(theta)y = b*sin(theta)z=t*12图4849.甚至这种螺旋花曲线theta = t*360*4r=10+(3*sin(theta*2.5))^2z = t*16图4950 鼓形线笛卡尔方程r=5+3.3*sin(t*180)+ttheta=t*360*10z=t*1051 长命锁曲线笛卡尔方程：a=1*t*359.5b=q2*t*360c=q3*t*360rr1=w1rr2=w2rr3=w3x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c) y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c) 图5152 簪形线球坐标方程：rho=200*ttheta=900*tphi=t*90*10图5253.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3 z=t^3*(t+1)图5354.蘑菇曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*20*20图5455. 8字曲线a=1b=1x=3*b*cos(t*360)+a*cos(3*t*360) Y=b*sin(t*360)+a*sin(3*t*360)图5556.梅花曲线theta=t*360r=100+50*cos(5*theta)z=2*cos(5*theta)图5657.桃形曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*10*1058.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24图5859.环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)图5960 蝶线球坐标：rho=4*sin(t*360)+6*cos(t*360^2) theta=t*360phi=log(1+t*360)*t*360图6061.正弦周弹簧笛卡尔：ang1=t*360ang2=t*360*20x=ang1*2*pi/360y=sin(ang1)*5+cos(ang2)z=sin(ang2)Pro/E 各种曲线方程集合（四）62.环形螺旋线x=(50+10*sin(t*360*15))*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5)图6263.内接弹簧x=2*cos(t*360*10)+cos(t*180*10) y=2*sin(t*360*10)+sin(t*180*10)z=t*6图6364.多变内接式弹簧x=3*cos(t*360*8)-1.5*cos(t*480*8) y=3*sin(t*360*8)-1.5*sin(t*480*8) z=t*8图6465.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin(5*theta-90)图6566.ufo （漩涡线）球坐标：rho=t*20^2theta=t*log(30)*60phi=t*7200图6667. 手把曲线thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos(thta1)x=r*cos(thta0)y=r1*sin(thta1)z=0图6768.篮子圆柱坐标r=5+0.3*sin(t*180)+ttheta=t*360*30z=t*5图6869. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa)x=10*sin(afa)-pi*10*afa/180*cos(afa)z=0注：afa为压力角，取值范围是0到60，10为基圆半径。

ProE函数关系式详解

不少人对PROE中关系式不是很理解，我对以往在网上发表的有关文章对其错误部分作了修改，添加了一些内容，希望对大家有所帮助。

一）关系式中可以用下列数学函数式表达：1）、正弦sin( )2）、余弦cos( )3)、正切tan( )4)、反正弦asin( )5)、反余弦acos( )6)、反正切atan( )7)、双曲线正弦sinh( )8)、双曲线余弦cosh( )9)、双曲线正切tanh( )以上九种三角函数式所使用的单位均为“度”。

10）、平方根sqrt( )11)、以10为底的对数log( )12)、自然对数ln( )13)、e的幂exp( )14)、绝对值abs( )15)、不小于其值的最小整数（上限值）ceil( )16)、不超过其值的最大整数（下限值）floor( )可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。

带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或number, number_of_dec_places)其中的parameter_name或number意为参数名称或者一个带小数位的精确数值后面跟随着的number_of_dec_places意为十进位的小数位数，是可选值：A）可以被表示为一个数或一个使用者自定义参数。

如果该参数值是一个实数，则被截尾成为一个整数。

B）它的最大值是8。

如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。

C）如果不指定它，则功能同前期版本一样。

使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为10使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同]ceil(10.25531415926,7)等于10.2553142ceil(10.25531415926,8)等于10.25531416floor (10.255, 2) 等于10.25floor (10.255, 0) 等于10.Floor(10.2531415926,7)等于10.2553141Floor(10.2531415926,8)等于10.25531415举例一：以上函数式通常用的四种表达式如下图：以上两种曲线是在proe中的曲线—从方程—指定坐标系（选系统中固有的坐标系）—选笛卡儿坐标，就会出现公式界面，再输入如上公式。

proe常用公式

proe 公式PROE用参数画图sd4=evalgraph("radius-3",trajpar*10)*4sd3=evalgraph("radius-4",trajpar*10)*2 radius-3 名称：正弦曲线建立环境：Pro/E软件、笛卡尔坐标系x=50*ty=10*sin(t*360)z=0名称：螺旋线(Helical curve)建立环境：PRO/E；圆柱坐标（cylindrical）r=ttheta=10+t*(20*360)z=t*3蝴蝶曲线球坐标 PRO/E方程：rho = 8 * ttheta = 360 * t * 4phi = -360 * t * 8Rhodonea 曲线采用笛卡尔坐标系theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta) *********************************圆内螺旋线采用柱座标系theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)渐开线的方程r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0对数曲线z=0x = 10*ty = log(10*t+0.0001)球面螺旋线（采用球坐标系）rho=4theta=t*180phi=t*360*20名称：双弧外摆线卡迪尔坐标方程： l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360)名称：星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^3名称:心脏线建立环境:pro/e,圆柱坐标a=10r=a*(1+cos(theta))theta=t*360名称:叶形线建立环境:笛卡儿坐标a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))笛卡儿坐标下的螺旋线x = 4 * cos ( t *(5*360))y = 4 * sin ( t *(5*360))z = 10*t一抛物线笛卡儿坐标x =(4 * t)y =(3 * t) + (5 * t ^2)z =0名称:碟形弹簧建立环境:pro/e圆柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t方程: 阿基米德螺旋线x = (a +f sin (t))cos(t)/ay = (a -2f +f sin (t))sin(t)/bpro/e关系式、函数的相关说明资料？关系中使用的函数数学函数下列运算符可用于关系（包括等式和条件语句）中。

proe(creo)曲线方程式和详细表达式

最全proe（creo）方程式曲线和表达式作者：登科螺旋曲线建立环境：Pro/E软件、笛卡尔坐标系半径是10，螺距是2，总长是20的螺旋线x=10*cos(t*10*360)y=10*sin(t*10*360)z=20*t名称：正弦曲线建立环境：Pro/E软件、笛卡尔坐标系x=50*ty=10*sin(t*360)z=0名称：螺旋线(Helical curve)建立环境：PRO/E；圆柱坐标（cylindrical）r=ttheta=10+t*(20*360)z=t*3蝴蝶曲线球坐标PRO/E方程：rho = 8 * ttheta = 360 * t * 4phi = -360 * t * 8Rhodonea 曲线采用笛卡尔坐标系theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta) *********************************圆内螺旋线采用柱座标系theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)渐开线的方程r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0对数曲线z=0x = 10*ty = log(10*t+0.0001)球面螺旋线（采用球坐标系）rho=4theta=t*180phi=t*360*20名称：双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360)Y=3*b*sin(t*360)+l*sin(3*t*360)名称：星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^3名稱:心臟線建立環境:pro/e,圓柱坐標a=10r=a*(1+cos(theta)) theta=t*360名稱:葉形線建立環境:笛卡儿坐標a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))笛卡儿坐标下的螺旋线x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t一抛物线笛卡儿坐标x =(4 * t)y =(3 * t) + (5 * t ^2) z =0名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t 费马曲线（有点像螺纹线）数学方程：r＊r = a*a*theta圓柱坐标方程1: theta=360*t*5a=4r=a*sqrt(theta*180/pi)方程2: theta=360*t*5a=4r=-a*sqrt(theta*180/pi)由于Pro/e只能做连续的曲线，所以只能分两次做Talbot 曲线卡笛尔坐标方程：theta=t*360a=1.1b=0.666c=sin(theta)f=1x = (a*a+f*f*c*c)*cos(theta)/ay = (a*a-2*f+f*f*c*c)*sin(theta)/b.螺旋线圓柱坐标方程：r = 5theta = t*1800z =(cos(theta-90))+24*t三叶线圆柱坐标方程：a=1theta=t*380b=sin(theta)r=a*cos(theta)*(4*b*b-1)外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)*theta)y=(a+b)*sin(theta)-b*sin((a/b+1)*theta)z=0Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta)长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*theta)y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360))概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)阿基米德螺线柱坐标a=100theta = t*400r = a*theta对数螺线柱坐标theta = t*360*2.2 a = 0.005r = exp(a*theta)八字曲线x = 2 * cos ( t *(2*180))y = 2 * sin ( t *(5*360))z = 0螺旋曲线r=t*(10*180)+1theta=10+t*(20*180)z=t圆x = cos ( t *(5*180))y = sin ( t *(5*180))z = 0柱坐标螺旋曲线x = 100*t * cos ( t *(5*180))y = 100*t * sin ( t *(5*180))z = 0椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos(theta)y = b*sin(theta)梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^2笛卡尔方程r=5+3.3*sin(t*180)+t theta=t*360*10z=t*10环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)x=（50+10*sin(t*360*15)）*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360)z=10*cos(t*360*5)内接弹簧笛卡尔：x=2*cos(t*360*10)+cos(t*180*10)y=2*sin(t*360*10)+sin(t*180*10)z=t*6ufo （漩涡线）球坐标：rho=t*20^2theta=t*log(30)*60 phi=t*7200手把曲线笛卡尔：thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos(thta1) x=r*cos(thta0)y=r1*sin(thta1)z=0圆柱坐标r=5+0.3*sin(t*180)+ttheta=t*360*30z=t*5篮子圆柱齿轮齿廓的渐开线方程：笛卡尔坐标afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa)x=10*sin(afa)-pi*10*afa/180*cos(afa)z=0注：afa为压力角，取值范围是0到60，10为基圆半径笛卡尔：theta=t*360r=30+10*sin(theta*30) z=0太阳线r=1.5*cos(50*theta)+1 theta=t*360z=0迪卡尔坐标x=200*t*sin(t*3600) y=250*t*cos(t*3600) z=300*t*sin(t*1800)蕊theta = t*360r=5-(3*sin(theta*3))^2 z=(r*sin(theta*3))^2。

PROE各种常见曲线方程及图示解析

PRO/E各种常见曲线方程及图示Eagles fly alone, but sheep flock together.1.碟形弹簧圓柱坐标方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t2.葉形线.笛卡儿坐標标方程：a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))3.螺旋线(Helical curve)圆柱坐标（cylindrical）方程： r=ttheta=10+t*(20*360)z=t*34.蝴蝶曲线球坐标方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 85.渐开线采用笛卡尔坐标系方程：r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0Eagles fly alone, but sheep flock together.6.螺旋线笛卡儿坐标方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360))z = 10*t7.对数曲线笛卡尔坐标系方程：z=0x = 10*ty = log(10*t+0.0001)8.球面螺旋线采用球坐标系方程：rho=4theta=t*180phi=t*360*209.双弧外摆线卡迪尔坐标方程： l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360)Eagles fly alone, but sheep flock together.10.星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3 y=a*(sin(t*360))^311.心脏线圓柱坐标方程：a=10r=a*(1+cos(theta)) theta=t*36012.圆内螺旋线采用柱座标系方程：theta=t*360r=10+10*sin(6*theta) z=2*sin(6*theta)13.正弦曲线笛卡尔坐标系方程：x=50*ty=10*sin(t*360)z=0Eagles fly alone, but sheep flock together.14.费马曲线（有点像螺纹线）数学方程：r＊r = a*a*theta圓柱坐标方程1: theta=360*t*5a=4r=a*sqrt(theta*180/pi)方程2: theta=360*t*5a=4r=-a*sqrt(theta*180/pi)由于Pro/e只能做连续的曲线，所以只能分两做15.Talbot 曲线卡笛尔坐标方程：theta=t*360a=1.1b=0.666c=sin(theta)f=1x = (a*a+f*f*c*c)*cos(theta)/ay = (a*a-2*f+f*f*c*c)*sin(theta)/b16.Rhodonea 曲线采用笛卡尔坐标系方程：theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta)y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)17.抛物线笛卡儿坐标方程：x =(4 * t)y =(3 * t) + (5 * t ^2)z =0Eagles fly alone, but sheep flock together.18.螺旋线圓柱坐标方程：r = 5theta = t*1800z =(cos(theta-90))+24*t19.三叶线圆柱坐标方程：a=1theta=t*380b=sin(theta)r=a*cos(theta)*(4*b*b-1)20.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)* theta)y=(a+b)*sin(theta)-b*sin((a/b+1)* theta)z=0Eagles fly alone, but sheep flock together.21.Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta)22.长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*thet a)y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)23.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta) y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)24.三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360))25.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)26.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)27.阿基米德螺线柱坐标a=100theta = t*400r = a*theta28.对数螺线柱坐标theta = t*360*2.2a = 0.005r = exp(a*theta)29.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*(2*a-x)for x30.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan(x*20)31.双曲余弦x = 6*t-3y = (exp(x)+exp(0-x))/2Eagles fly alone, but sheep flock together.32.双曲正弦x = 6*t-3y = (exp(x)-exp(0-x))/233.双曲正切x = 6*t-3y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))34.一峰三驻点曲线x = 3*t-1.5 y=(x^2-1)^3+135.八字曲线x = 2 * cos ( t *(2*180)) y = 2 * sin ( t *(5*360)) z = 036.螺旋曲线r=t*(10*180)+1theta=10+t*(20*180)z=tEagles fly alone, but sheep flock together.37.圆x = cos ( t *(5*180))y = sin ( t *(5*180))z = 038.封闭球形环绕曲线rho=2theta=360*tphi=t*360*1039.柱坐标螺旋曲线x = 100*t * cos ( t *(5*180)) y = 100*t * sin ( t *(5*180)) z = 040.蛇形曲线x = 2 * cos ( (t+1) *(2*180)) y = 2 * sin ( t *(5*360))z = t*(t+1)Eagles fly alone, but sheep flock together.41.8字形曲线柱坐标theta =t*360r=10+(8*sin(theta))^242.椭圆曲线笛卡尔坐标系 a = 10 b = 20theta = t*360 x = a*cos(theta) y = b*sin(theta)43.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^244.另一个花曲线theta = t*360r=10-(3*sin(theta*3))^2 z=4*sin(theta*3)^2Eagles fly alone, but sheep flock together.45.螺旋上升的椭圆线a = 10b = 20theta = t*360*3 x = a*cos(theta) y = b*sin(theta) z=t*1246.螺旋花曲线theta = t*360*4r=10+(3*sin(theta*2.5))^2 z = t*1647. 鼓形线笛卡尔方程r=5+3.3*sin(t*180)+t theta=t*360*10 z=t*1048. 长命锁曲线笛卡尔方程：a=1*t*359.5 b=q2*t*360c=q3*t*360 rr1=w1 rr2=w2 rr3=w3x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c) y=rr1*sin(a)+rr2*sin(b)+rr3*49. 簪形线球坐标方程： rho=200*t theta=900*t phi=t*90*1050.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3 z=t^3*(t+1)51.蘑菇曲线rho=t^3+t*(t+1) theta=t*360phi=t^2*360*20*2052. 8字曲线a=1b=1x=3*b*cos(t*360)+a*cos(3*t*360) Y=b*sin(t*360)+a*sin(3*t*360)53.梅花曲线theta=t*360r=100+50*cos(5*theta)z=2*cos(5*theta)54.桃形曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*10*1055.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24 56.环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)Eagles fly alone, but sheep flock together.57. 蝶线球坐标：rho=4*sin(t*360)+6*cos(t*360^2) theta=t*360phi=log(1+t*360)*t*36058.正弦周弹簧笛卡尔：ang1=t*360 ang2=t*360*20 x=ang1*2*pi/360y=sin(ang1)*5+cos(ang2) z=sin(ang2)59.环形螺旋线x=（50+10*sin(t*360*15))*cos(t*360)y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5)Eagles fly alone, but sheep flock together.60.内接弹簧x=2*cos(t*360*10)+cos(t*180*10) y=2*sin(t*360*10)+sin(t*180*10) z=t*661.多变内接式弹簧x=3*cos(t*360*8)-1.5*cos(t*480*8) y=3*sin(t*360*8)-1.5*sin(t*480*8) z=t*862.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin(5*theta-90)63. ufo（漩涡线）球坐标：rho=t*20^2theta=t*log(30)*60 phi=t*7200Eagles fly alone, but sheep flock together.64. 手把曲线thta0=t*360 thta1=t*360*6 r0=400 r1=40r=r0+r1*cos(thta1) x=r*cos(thta0) y=r1*sin(thta1) z=065.篮子圆柱坐标r=5+0.3*sin(t*180)+t theta=t*360*30 z=t*566. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa) x=10*sin(afa)-pi*10*afa/180*cos(afa) z=0注：afa为压力角，取值范围是0到60，10为基圆半径。

Proe 三角函数公式大全及参数详细说明

pro/e 關係式、函數的相關說明資料？關係中使用的函數數學函數
不超過其值的最大整數可以給函數 ceil 和 floor 加一個可選的自變量，用它指定要圓整的小數位數。帶有圓整參數的這些函數的語法是：
下列運算符可用於關係（包括等式和條件語句）中。關係中也可以包括下列數學函數： cos () 余弦 tan () 正切 sin () 正弦 sqrt () 平方根 asin () 反正弦 acos () 反余弦 atan () 反正切 sinh () 雙曲線正弦 cosh () 雙曲線余弦 tanh () 雙曲線正切注釋：所有三角函數都使用單位度。 log() 以 10 為底的對數 ln() 自然對數 exp() e 的冪 abs() 絕對值 ceil() 不小於其值的最小整數 floor() ceil(parameter_name number_of_dec_places) floor (parameter_name number_of_dec_places) 或 number,
19. 抛物线笛卡儿坐标方程：x =(4 * t) y =(3 * t) + (5 * t ^2) z =0
20.螺旋线圓柱坐标方程：r = 5 theta = t*1800 z =(cos(theta90))+24*t
21.三叶线圆柱坐标方程：a=1 theta=t*380 b=sin(theta) r=a*cos(theta)*(4*b*b-1)
15.费马曲线（有点像螺纹线）数学方程：r＊r = a*a*theta 圓柱坐标方程1: theta=360*t*5 a=4 r=a*sqrt(theta*180/pi) 方程2: theta=360*t*5 a=4 r=-a*sqrt(theta*180/pi) 由于Pro/e只能做连续的曲线，所以只能分两次做

proe装配体质量公式

proe装配体质量公式
【最新版】
目录
1.概述
2.Pro/E装配体的质量公式
3.应用Pro/E装配体质量公式的注意事项
4.结论
正文
1.概述
在产品设计和制造过程中，计算装配体的质量是一个非常重要的环节。

Pro/E（Pro/Engineer）是一款广泛应用于机械设计制造领域的 CAD 软件，能够提供强大的装配体设计和分析功能。

在 Pro/E 中，可以利用装配体
质量公式来快速计算装配体的质量，从而为设计人员提供准确的质量信息。

2.Pro/E装配体的质量公式
在Pro/E中，装配体质量公式的计算基于以下两个参数：
- 零件数量：指装配体中所有零件的数量。

- 零件质量：指装配体中每个零件的质量。

根据这两个参数，Pro/E 装配体的质量公式可以表示为：
质量 = 零件数量×零件质量
3.应用Pro/E装配体质量公式的注意事项
在使用Pro/E装配体质量公式时，需要注意以下几点：
- 零件数量和零件质量应准确无误，以确保计算结果的准确性。

- 在计算过程中，应确保装配体中所有零件的单位一致，以避免计算
错误。

- 对于装配体中的复杂零件，可以采用分解成简单零件的方式进行计算，以提高计算精度。

- 在使用Pro/E装配体质量公式时，建议与其他CAE软件进行对比验证，以确保计算结果的可靠性。

4.结论
Pro/E装配体质量公式为设计人员提供了一种快速、准确计算装配体质量的方法。

在实际应用中，应注意确保零件数量和零件质量的准确性，以及统一零件单位，以提高计算结果的可靠性。

PROE常用公式和关系式

PROE常用公式和关系式PROE（Pro/ENGINEER，又称PTC Creo Elements）是美国PTC （Parametric Technology Corporation）公司研发的一款用于机械设计和工程分析的三维CAD/CAM/CAE软件。

它提供了丰富的功能和工具，能够满足复杂机械设计的需求。

下面是PROE中常用的公式和关系式：1.几何关系：-直线与直线的关系：-平行：A平行B-垂直：A垂直B-相交：A与B相交-直线与平面的关系：-平行：直线A平行于平面B-垂直：直线A垂直于平面B-相交：直线A与平面B相交-圆与圆的关系：-相切：圆A与圆B相切-相离：圆A与圆B相离-圆与直线的关系：-相切：圆A与直线B相切-相离：圆A与直线B相离2.数学关系：-相等关系：a=b-不等关系：a≠b-大于关系：a>b-小于关系：a<b-大于等于关系：a≥b-小于等于关系：a≤b-计算公式：例如，面积S等于长L乘以宽W，可以表示为S=L*W 3.力学关系：-质量关系：质量m等于密度ρ乘以体积V，可以表示为m=ρ*V-力的关系：力F等于质量m乘以加速度a，可以表示为F=m*a-牛顿第二定律：力F等于质量m乘以加速度a，可以表示为F=m*a -弹簧恢复力：恢复力F等于弹簧常数k乘以伸缩量x，可以表示为F=k*x-万有引力：引力F等于G乘以质量m1乘以质量m2除以距离r的平方，可以表示为F=G*(m1*m2)/r^24.热力学关系：-热容关系：热容C等于质量m乘以比热容c，可以表示为C=m*c-热传导关系：热传导率Q等于热传导系数k乘以温度差ΔT除以长度L，可以表示为Q=k*ΔT/L-热膨胀关系：长度变化量ΔL等于长度L乘以温度变化ΔT乘以线膨胀系数α，可以表示为ΔL=L*ΔT*α5.流体力学关系：-压力关系：压力P等于力F除以面积A，可以表示为P=F/A-流量关系：流量Q等于速度v乘以面积A，可以表示为Q=v*A-流量连续性方程：入口流量等于出口流量，可以表示为Q1=Q2这些公式和关系式只是PROE中常用的一部分，不同的领域和应用会有不同的公式和关系式。

proe关系式(大全)

PROE关系（1）关于关系关系（也被称为参数关系）是书写在符号尺寸和参数之间的用户定义的等式。

关系捕获特征、零件或组件元件内的设计关系，从而允许用户来控制对模型修改的效果。

关系是捕获设计知识和意图的一种方式。

和参数一样，关系被用于驱动模型。

如果更改关系，则模型也会随之改变。

可以使用关系来：·控制模型的修改效果。

·定义零件和组件中的尺寸值。

·作为设计条件的约束（例如，指定孔相对于零件边的位置）。

·在设计过程中描述某个模型或组件的不同零件之间的条件关系。

关系可以是简单值（例如 d1=4）或复杂的条件分支语句。

（2）关系类型有两种类型的关系：·等式 (Equality) - 使方程左边的参数等于右边的表达式。

这类关系用于给尺寸和参数赋值。

例如：简单的赋值：d1 = 4.75复杂的赋值：d5 = d2*(SQRT(d7/3.0+d4))·比较 (Comparison) - 比较方程左边的表达式和右边的表达式。

这种关系通常用于作为一个约束或用于逻辑分支的条件语句中。

例如：作为约束：(d1 + d2) > (d3 + 2.5)在条件语句中：IF (d1 + 2.5) >= d7（3）添加关系可以把关系添加到：·特征的截面（在“草绘器”模式下）。

·特征（在“零件”或“组件”模式下）。

·零件（在“零件”或“组件”模式下）。

·组件（在“组件”模式下）。

第一次选择“工具”(Tools)>“关系”(Relations) 时，假定要查看或更改当前模型（例如，“零件”模式下的零件）中的关系。

要使用关系，同时打开零件或组件，可单击“工具”(Tools)>“关系”(Relations)。

“关系”(Relations) 对话框打开。

在“查找”(Look In) 下，选取下列对象类型之一：·零件 (Part) - 使用零件中的关系（在“零件”和“组件”模式下均可）。

ProeCreoUG曲线方程大全及关系式、函数的说明资料

Proe Creo UG 曲线方程大全及关系式、函数的说明资料Pro/E 各种曲线方程集合 1.碟形弹簧圓柱坐标方程：r = 5 theta = t*3600z =(sin(3.5*theta-90))+24*t图1圆柱坐标（cylindrical ）方程： r=ttheta=10+t*(20*360) z=t*3图34.蝴蝶曲线球坐标方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8图4图5笛卡儿坐标方程：x = 4 * cos ( t *(5*360))y = 4 * sin ( t *(5*360))z = 10*t图611.心脏线圓柱坐标方程：a=10r=a*(1+cos(theta))theta=t*360Pro/E 各种曲线方程集合（二）Array22.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)*theta)y=(a+b)*sin(theta)-b*sin((a/b+1)*theta)z=0图22 23. Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta) Array图23 24.长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*theta)y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)图2425.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)图2526. 三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360))y = a*(2*sin(t*360)-sin(2*t*360))图2627.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)图2728.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)图2829.阿基米德螺线柱坐标a=100theta = t*400r = a*theta图2930.对数螺线柱坐标theta = t*360*2.2a = 0.005r = exp(a*theta)图3031.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*(2*a-x)for x图3132.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan(x*20)图3233.双曲余弦x = 6*t-3y = (exp(x)+exp(0-x))/2图3334.双曲正弦x = 6*t-3y = (exp(x)-exp(0-x))/2图34 35.双曲正切y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))图3536.一峰三驻点曲线x = 3*t-1.5y=(x^2-1)^3+1图3637.八字曲线x = 2 * cos ( t *(2*180))y = 2 * sin ( t *(5*360))z = 0图37r=t*(10*180)+1theta=10+t*(20*180)z=t图3839.圆x = cos ( t *(5*180))y = sin ( t *(5*180))z = 0图39 40.封闭球形环绕曲线rho=2theta=360*tphi=t*360*10图4041.柱坐标螺旋曲线x = 100*t * cos ( t *(5*180))y = 100*t * sin ( t *(5*180))z = 0Pro/E 各种曲线方程集合（三）42.蛇形曲线x = 2 * cos ( (t+1) *(2*180))y = 2 * sin ( t *(5*360))z = t*(t+1)图4243.8字形曲线柱坐标theta = t*360r=10+(8*sin(theta))^2图4344.椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos(theta)y = b*sin(theta)图4445.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^2图4546.另一个花曲线theta = t*360r=10-(3*sin(theta*3))^2z=4*sin(theta*3)^2图4647.改一下就成为空间感更强的花曲线了;)theta = t*360r=10-(3*sin(theta*3))^2z=(r*sin(theta*3))^2图4748.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos(theta)y = b*sin(theta)z=t*12图4849.甚至这种螺旋花曲线theta = t*360*4r=10+(3*sin(theta*2.5))^2z = t*16图4950 鼓形线笛卡尔方程r=5+3.3*sin(t*180)+ttheta=t*360*10z=t*10图50 51 长命锁曲线笛卡尔方程：a=1*t*359.5b=q2*t*360c=q3*t*360rr1=w1rr2=w2rr3=w3x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c)y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c)图5152 簪形线球坐标方程：rho=200*ttheta=900*tphi=t*90*10图52 53.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3z=t^3*(t+1)图5354.蘑菇曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*20*20图5455. 8字曲线a=1b=1x=3*b*cos(t*360)+a*cos(3*t*360)Y=b*sin(t*360)+a*sin(3*t*360)图5556.梅花曲线theta=t*360r=100+50*cos(5*theta)z=2*cos(5*theta)图5657.桃形曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*10*10图5758.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24图5859.环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)图5960 蝶线球坐标：rho=4*sin(t*360)+6*cos(t*360^2)theta=t*360phi=log(1+t*360)*t*360图6061.正弦周弹簧笛卡尔：ang1=t*360ang2=t*360*20x=ang1*2*pi/360y=sin(ang1)*5+cos(ang2)z=sin(ang2)Pro/E 各种曲线方程集合（四）62.环形螺旋线x=（50+10*sin(t*360*15))*cos(t*360)y=(50+10*sin(t*360*15))*sin(t*360)z=10*cos(t*360*5)图6263.内接弹簧x=2*cos(t*360*10)+cos(t*180*10)y=2*sin(t*360*10)+sin(t*180*10)z=t*6图6364.多变内接式弹簧x=3*cos(t*360*8)-1.5*cos(t*480*8)y=3*sin(t*360*8)-1.5*sin(t*480*8)z=t*8图6465.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin(5*theta-90)图65 66. ufo （漩涡线）. 球坐标：rho=t*20^2theta=t*log(30)*60phi=t*7200图6667. 手把曲线thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos(thta1)x=r*cos(thta0)y=r1*sin(thta1)z=0图6768.篮子圆柱坐标r=5+0.3*sin(t*180)+ttheta=t*360*30z=t*5图6869. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa)x=10*sin(afa)-pi*10*afa/180*cos(afa)z=0注：afa为压力角，取值范围是0到60，10为基圆半径。

ProeCreoUG曲线方程大全及关系式、函数的说明资料

Proe Creo UG 曲线方程大全及关系式、函数的说明资料Pro/E 各种曲线方程集合 1.碟形弹簧圓柱坐标方程：r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t图12.葉形线.圆柱坐标（cylindrical ）方程： r=ttheta=10+t*(20*360) z=t*3图3图5笛卡儿坐标方程：x = 4 * cos ( t *(5*360))y = 4 * sin ( t *(5*360))z = 10*t图611.心脏线圓柱坐标方程：a=10r=a*(1+cos(theta))theta=t*360Pro/E 各种曲线方程集合（二）Array22.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)*theta)y=(a+b)*sin(theta)-b*sin((a/b+1)*theta)z=0图22 23. Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta)图23 24.长短幅圆内旋轮线卡笛尔坐标b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*theta)y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)图24 25.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)图2526. 三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360))y = a*(2*sin(t*360)-sin(2*t*360))图26 27.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)图27 28.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)图28 29.阿基米德螺线柱坐标a=100theta = t*400r = a*theta图29 30.对数螺线柱坐标theta = t*360*2.2a = 0.005r = exp(a*theta)图30 31.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*(2*a-x)for x图31 32.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan(x*20)图32 33.双曲余弦x = 6*t-3y = (exp(x)+exp(0-x))/2图33 34.双曲正弦x = 6*t-3y = (exp(x)-exp(0-x))/2图34 35.双曲正切y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))图35 36.一峰三驻点曲线x = 3*t-1.5y=(x^2-1)^3+1图36 37.八字曲线x = 2 * cos ( t *(2*180))y = 2 * sin ( t *(5*360))z = 0图37r=t*(10*180)+1theta=10+t*(20*180)z=t图38 39.圆x = cos ( t *(5*180))y = sin ( t *(5*180))z = 0图39 40.封闭球形环绕曲线rho=2phi=t*360*10图40 41.柱坐标螺旋曲线x = 100*t * cos ( t *(5*180))y = 100*t * sin ( t *(5*180))z = 0Pro/E 各种曲线方程集合（三）42.蛇形曲线x = 2 * cos ( (t+1) *(2*180))y = 2 * sin ( t *(5*360))z = t*(t+1)图42 43.8字形曲线柱坐标theta = t*360r=10+(8*sin(theta))^2图43 44.椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos(theta)y = b*sin(theta)图44 45.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^2图45 46.另一个花曲线theta = t*360r=10-(3*sin(theta*3))^2z=4*sin(theta*3)^2图46 47.改一下就成为空间感更强的花曲线了;)theta = t*360r=10-(3*sin(theta*3))^2z=(r*sin(theta*3))^2图4748.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos(theta)y = b*sin(theta)z=t*12图48 49.甚至这种螺旋花曲线theta = t*360*4r=10+(3*sin(theta*2.5))^2z = t*16图49 50 鼓形线笛卡尔方程r=5+3.3*sin(t*180)+ttheta=t*360*10z=t*10图50 51 长命锁曲线笛卡尔方程：a=1*t*359.5b=q2*t*360c=q3*t*360rr1=w1rr2=w2rr3=w3x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c)y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c)图51 52 簪形线球坐标方程：rho=200*ttheta=900*tphi=t*90*10图52 53.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3z=t^3*(t+1)图53 54.蘑菇曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*20*20图54 55. 8字曲线a=1b=1x=3*b*cos(t*360)+a*cos(3*t*360)Y=b*sin(t*360)+a*sin(3*t*360)图55 56.梅花曲线theta=t*360r=100+50*cos(5*theta)z=2*cos(5*theta)图5657.桃形曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*10*10图57 58.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+24图58 59.环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)图59 60 蝶线球坐标：rho=4*sin(t*360)+6*cos(t*360^2)theta=t*360phi=log(1+t*360)*t*360图60 61.正弦周弹簧笛卡尔：ang1=t*360ang2=t*360*20x=ang1*2*pi/360y=sin(ang1)*5+cos(ang2)z=sin(ang2)Pro/E 各种曲线方程集合（四）62.环形螺旋线x=（50+10*sin(t*360*15))*cos(t*360)y=(50+10*sin(t*360*15))*sin(t*360)z=10*cos(t*360*5)图62 63.内接弹簧x=2*cos(t*360*10)+cos(t*180*10)y=2*sin(t*360*10)+sin(t*180*10)z=t*6图63 64.多变内接式弹簧x=3*cos(t*360*8)-1.5*cos(t*480*8)y=3*sin(t*360*8)-1.5*sin(t*480*8)z=t*8图64 65.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin(5*theta-90)图65 66. ufo （漩涡线）球坐标：rho=t*20^2theta=t*log(30)*60phi=t*7200图66 67. 手把曲线thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos(thta1)x=r*cos(thta0)y=r1*sin(thta1)z=0图67 68.篮子圆柱坐标r=5+0.3*sin(t*180)+ttheta=t*360*30z=t*5图68 69. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa)x=10*sin(afa)-pi*10*afa/180*cos(afa)z=0注：afa为压力角，取值范围是0到60，10为基圆半径。

PROE关系式

如果你很了解这个公式sd1=evalgraph("g1",trajpar*100)那就没有必要再看下去了.本节只是对此用法的最简单介绍.sd1=evalgraph("g1",trajpar*100)简单说这句的意思就是将基准图形G1特定范围内的每一个横坐标对应的纵坐标的值赋给SD1.SD1是一个尺寸名称.Trajpar*100的意思是在G1图形中取X=0与X=100之间的只一段所对应的纵坐标作为取值范围. Trajpar是[0,1]的一个范围.开始取0,结束取1.这类公式多见于可变截面扫描中对可变尺寸的控制.以下简单分析一下.可变截面扫描的元素为：（截面和轨迹都是直线，且相互垂直）上面这个变截面扫描相信谁都会创建,其中扫描截面的尺寸受函数影响.sd1=evalgraph("g1",trajpar*100)当扫描轨迹长度为100的时候.扫描出来的曲面（显示线框模式）和基准图形G1从某种角度来看是一样的：Y从开始25变化到结束75.当扫描轨迹长度为50的时候.扫描出来的曲面的斜边部分变得异常陡峭.Y依然从开始的25变化到75,但是中间距离因为缩减成50，因此变化的趋势更明显了.当扫描轨迹长度为200的时候.扫描出来的曲面的斜边部分变得非常平缓.Y依然从开始的25变化到75,但是中间距离因为增加了一倍，因此变化的斜度就少了很多.上面几个图的斜度没有标出来,单靠眼睛已经可以明显辨别出其变化的趋势了.从上面几个图到底带来了什么启示呢？对于同一个公式sd1=evalgraph("g1",trajpar*100)所扫描出来的曲面的Y坐标总是要从25开始 75结束.而中间扫描轨迹的长度只会影响其变化的剧烈程度.就好像在爬山.归纳上面几个图，我想这个函数你应该明白了至少一半.接着看一下trajpar的影响.看下图.将原来sd1=evalgraph("g1",trajpar*100)修改为：sd1=evalgraph("g1",trajpar*200)扫描轨迹长度为100这个图的Y坐标从25开始从125结束.但是我基准图形最高只画到75，125是怎么出来的呢？试着将基准图形延长一下，测量X为200对应的Y值,恰恰就是125.在基准图形测量X为50时候基准图形对应的Y坐标之后发现，恰好是50.上面修改了两次Trajpar的乘数之后发现Y的结束坐标有了变化.这说明了什么呢？Trajpar*100就说明允许取Y最大值为基准图形上X为100所对应的Y值Trajpar*200就说明允许取Y最大值为基准图形上X为200所对应的Y值,不够长的话自动寻找延长线上的点（考虑一下如果基准图形是曲线而不是直线的情况）Trajpar*50就说明允许取Y最大值为基准图形上X为50所对应的Y值因此可以知道evalgraph()函数的第二个参数实际上控制SD1可取值的范围.第一个参数当然是基准图形.如果再修改一下：<span style="display:none" ; style="$ _" a5 l$ u9 D& r. `6 p1 |1 t sd1=evalgraph("g1",20+trajpar*100)那就变成是取基准图形上最小 X=20对应的Y值最大X=20+100 对应的Y值.。

Proe(CREO)中关系中可用公式全解完全版(FANS整理)

PROE/CREO 关系中可用公式函数
----------fans 整理
判断式
单一方程组实例：（
求A 值）
联立方程组实例：（求d3,d4值）
数学运算符
比较运算符（多用于if语句的条件不符）
数学函数
注意:所有三角函数都使用度作单位。

字符串函数：
例如<>、itos(int)
指定ceil 与floor 的小数位数:
下例表明如何在不指定小数位数的情况下使用ceil 和floor：
ceil (10.2) 估算为11
floor (-10.2) 估算为-11
下例表明指定小数位数时，ceil 和floor 的用法：
ceil (10.255, 2) 估算为10.26
ceil (10.255, 0) 估算为11 [这与ceil (10.255) 相同]
floor (10.255, 1) 估算为10.2
floor (-10.255, 2) 估算为-10.26
更多函数可用参考creo软件关系编辑界面中，点击“插入”选“公式”，将弹出所有可用公式列表.。

proe公式

Pro/E 各种曲线方程集合（四）
62.环形螺旋线 x=（50+10*sin(t*360*15))*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5) 图62 63.内接弹簧 x=2*cos(t*360*10)+cos(t*180*10) y=2*sin(t*360*10)+sin(t*180*10) z=t*6 图63 64.多变内接式弹簧 x=3*cos(t*360*8)-1.5*cos(t*480*8) y=3*sin(t*360*8)-1.5*sin(t*480*8) z=t*8 图64 65.柱面正弦波线柱坐标：方程 r=30 theta=t*360 z=5*sin(5*theta-90) 图65 66. ufo （漩涡线）球坐标： rho=t*20^2 theta=t*log(30)*60 phi=t*7200 图66 67. 手把曲线 thta0=t*360 thta1=t*360*6 r0=400 r1=40 r=r0+r1*cos(thta1) x=r*cos(thta0) y=r1*sin(thta1) z=0 图67 68.篮子圆柱坐标 r=5+0.3*sin(t*180)+t theta=t*360*30 z=t*5 图68 69. 圆柱齿轮齿廓的渐开线方程： afa=60*t x=10*cos(afa)+pi*10*afa/180*sin(afa) x=10*sin(afa)-pi*10*afa/180*cos(afa) z=0 注：afa为压力角，取值范围是0到60，10为基圆半径。图69 70.对数螺旋曲线柱坐标： r=sqrt(theta) theta=t*360*30 z=0 图70 71. 罩形线球坐标: rho=4 theta=t*60 phi=t*360*10 图71 72. 向日葵线 theta=t*360 r=30+10*sin(theta*30) z=0 图72 73. 太阳线 r=1.5*cos(50*theta)+1 theta=t*360 z=0 图73 74 塔形螺旋线 r=t*80+50 theta=t*360*10 z=t*80 图74 75 花瓣线球坐标： rho=t*20 theta=t*360*90 phi=t*360*10 图75 76 双元宝线 r=sin(t*360*10)+30 theta=sin(t*360*15) z=sin(t*3) 图76 77 阿基米德螺线的变形（自己想得）不知前面有没有？？:what 柱坐标下： theta=360*2*(t-0.5) r=10*theta z=0 图77 78 改过来的渐开线方程 r=20 ang = t*360 x(ang) y=r*sin(ang)-2*pi*r*t*cos(ang) z=0 图78 79 双鱼曲线球坐标系 rho=30+10*sin(t*360*10) theta=t*180*cos(t*360*10) phi=t*360*30 图79 80 蝴蝶结曲线 x=200*t*sin(t*3600) y=250*t*cos(t*3600) z=300*t*sin(t*1800) 图80 81 ”两相望“曲线球坐标系 rho=30 theta=t*360*cos(t*360*20) phi=t*360*20 图81

Proe的一些曲线公式

Proe的一些曲线公式1.正弦曲线建立环境：Pro/E软件、笛卡尔坐标系x=50*ty=10*sin(t*360)z=02.螺旋线(Helical curve)建立环境：PRO/E；圆柱坐标（cylindrical）r=ttheta=10+t*(20*360)z=t*3螺旋线(圓柱坐标)方程：r = 5theta = t*1800z =(cos(theta-90))+24*t3.蝴蝶曲线球坐标PRO/E方程：rho = 8 * ttheta = 360 * t * 4phi = -360 * t * 84.Rhodonea 曲线采用笛卡尔坐标系theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta) 5.圆内螺旋线采用柱座标系theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)6.渐开线的方程r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=07.对数曲线z=0x = 10*ty = log(10*t+0.0001)8.球面螺旋线（采用球坐标系）rho=4theta=t*180phi=t*360*209.双弧外摆线卡迪尔坐标方程：l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360)Y=3*b*sin(t*360)+l*sin(3*t*360)10.星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^311.心脏线建立環境:pro/e,圓柱坐標a=10r=a*(1+cos(theta))theta=t*36012.葉形線建立環境:笛卡儿坐標a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))13.笛卡儿坐标下的螺旋线x = 4 * cos ( t *(5*360))y = 4 * sin ( t *(5*360))z = 10*t14.抛物线笛卡儿坐标x =(4 * t)y =(3 * t) + (5 * t ^2)z =015.碟形弹簧建立環境:pro/e圓柱坐标r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t16.费马曲线（有点像螺纹线）数学方程：r＊r = a*a*theta圓柱坐标方程1: theta=360*t*5a=4r=a*sqrt(theta*180/pi)方程2: theta=360*t*5a=4r=-a*sqrt(theta*180/pi)由于Pro/e只能做连续的曲线，所以只能分两次做17.Talbot 曲线卡笛尔坐标方程：theta=t*360a=1.1b=0.666c=sin(theta)f=1x = (a*a+f*f*c*c)*cos(theta)/ay = (a*a-2*f+f*f*c*c)*sin(theta)/b18.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^219.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos(theta)y = b*sin(theta)z=t*1220.环形螺旋线x=（50+10*sin(t*360*15))*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5)21.阿基米德螺线柱坐标a=100theta = t*400r = a*theta22.正弦曲线笛卡尔坐标系方程：x=50*ty=10*sin(t*360*8)z=0下面是一些函数：关系中也可以包括下列数学函数：cos () 余弦tan () 正切sin () 正弦sqrt () 平方根asin () 反正弦acos () 反余弦atan () 反正切sinh () 双曲线正弦cosh () 双曲线余弦tanh () 双曲线正切注释：所有三角函数都使用单位度log() 以10为底的对数ln() 自然对数exp() e的幂abs() 绝对值ceil() 不小于其值的最小整数floor() 不超过其值的最大整数。

proe装配体质量公式

proe装配体质量公式摘要：一、前言二、proe 装配体质量公式介绍1.质量属性2.计算公式三、影响proe 装配体质量的因素1.零件质量2.装配体结构3.设计参数四、提高proe 装配体质量的方法1.优化设计2.合理选材3.采用先进的制造工艺五、总结正文：一、前言在现代制造业中，产品的质量是企业追求的核心目标，高质量的装配体设计是保证产品质量的关键。

Pro/E（参数化建模软件）作为一种广泛应用于产品设计和制造的CAD/CAM 软件，其装配体质量的评估和优化对于提高产品质量和降低生产成本具有重要意义。

本文将介绍一种用于评估Pro/E 装配体质量的公式，并分析影响装配体质量的因素，提出提高装配体质量的方法。

二、proe 装配体质量公式介绍1.质量属性Pro/E装配体质量主要包括以下几个方面：重量、体积、惯性矩、质心位置等。

这些属性可以通过计算得到，用于评估装配体的物理性能和结构特点。

2.计算公式针对上述质量属性，可以建立相应的计算公式。

例如，装配体的重量可以通过零件重量之和得到；体积可以通过零件体积之和得到；惯性矩可以通过零件惯性矩之和得到；质心位置可以通过零件质心位置加权平均得到。

三、影响proe 装配体质量的因素1.零件质量零件质量是影响装配体质量的基础因素。

高质量的零件可以保证装配体的性能和寿命。

因此，在设计过程中，应重视零件的选材、工艺和尺寸精度等方面，以提高零件质量。

2.装配体结构装配体结构对质量的影响主要体现在装配体层次上的零件布局、装配顺序和约束等方面。

合理的装配体结构可以提高装配体的可制造性和可维修性，降低生产成本。

3.设计参数设计参数包括零件尺寸、材料性能、制造工艺等。

优化设计参数可以提高装配体的性能和质量，降低产品成本。

四、提高proe 装配体质量的方法1.优化设计通过采用模块化设计、功能分析等方法，可以降低装配体的复杂性，提高其质量。

2.合理选材在满足性能要求的前提下，选择质量轻、成本低的材料，可以降低装配体的重量，提高其质量。

proe方向余弦矩阵

proe方向余弦矩阵
方向余弦计算公式：方向余弦=(x，y，z)/√(x²+y²+z²)，方向余弦是指在解析几何里，一个向量的三个方向余弦分别是这向量与三个坐标轴之间的角度的余弦。

两个向量之间的方向余弦指的是这两个向量之间的角度的余弦。

“方向余弦矩阵”是由两组不同的标准正交基的基底向量之间的方向余弦所形成的矩阵。

方向余弦矩阵可以用来表达一组标准正交基与另一组标准正交基之间的关系，也可以用来表达一个向量对于另一组标准正交基的方向余弦。

方向角的余弦称为有向线段或相应的有向线段的方向余弦。
