管道基础及管节安装施工方案

南海区丹横路跨线桥工程北侧辅道管道基础及管节安装施工方案桩号：K9+05旷K10+220包头市公路工程股份有限公司南海区丹横路跨线桥工程项目部2008年9月10日目录一、工程概况—————————————P1二、施工条件—————————————P2三、项目目标—————————————P3四、施工技术方案———————————P3（一）施工技术质量基本要求—————P3（二）管道基础及管节安装——————P9五、质量保证措施———————————P21六、工期保证措施———————————P23七、安全保证措施———————————P24八、环保措施P24工程概况1、该工程道路工程范围为K9+05旷K10+22Q排水工程范围，东端与荷村跨线桥工程相连，西接珠二环。

2、排水系统（1）雨水管布置a、雨水主管沿两侧辅道布置，距辅道侧石 1.5m。

b、收集引桥起坡段路面雨水的管道布置于中央绿化带边线1mc、收集跨线桥排水立管的管道布置于跨线桥下绿化带上，距跨线桥外边线 1.5m。

（2）雨水排水出口a、K9+050至K9+250路段的雨水管道接荷村跨线桥工程雨水管道最终排入劳边涌，K9+250至K10+220路段的雨水管道排入官山涌。

（3）雨水口a、当雨水口连接管无需横穿分隔带盲沟时，雨水口深度为1m当排水干管埋深较浅时，雨水口深度可酌情适当减少。

当雨水口连接管需横穿分隔带盲沟时，雨水口深度》1.4m，并必须保证雨水连接管与盲沟交叉时位于盲沟的下方。

b、雨水口连接管连接单算雨水口时管径采用DN200,连接双算及多算雨水口时管径采用DN300坡度均为1 %0（4）检查井a、检查井位于行车道时，采用重型带铰链球墨铸铁井盖井座。

检查井位于非机道车道、绿化带下时。

采用普通型树脂复合材料井盖井座。

b、雨水管道每隔90m左右在道路两侧各设置一根街坊支管和一座检查井，街坊检查井位于红线外1m处。

街坊支管接入主干排水管的位置设置沉沙井，沉沙井井底比下游管的管内底标高底500mmc、雨水检查井位于绿化带内，井盖标高应根据绿化设计的标高进行调整，一般要求比绿化地面填高100mm图中所标行车道下检查井井面标高为管位处道路路面设计标高，仅供参考。

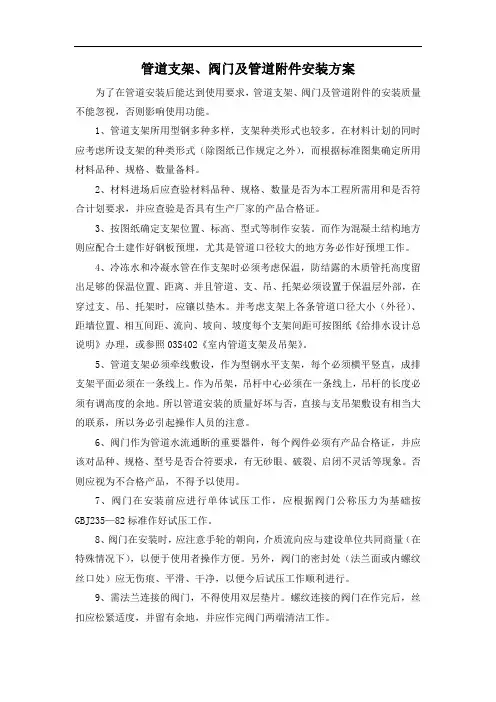

管道支架、阀门及管道附件安装方案

管道支架、阀门及管道附件安装方案为了在管道安装后能达到使用要求，管道支架、阀门及管道附件的安装质量不能忽视，否则影响使用功能。

1、管道支架所用型钢多种多样，支架种类形式也较多。

在材料计划的同时应考虑所设支架的种类形式（除图纸已作规定之外），而根据标准图集确定所用材料品种、规格、数量备料。

2、材料进场后应查验材料品种、规格、数量是否为本工程所需用和是否符合计划要求，并应查验是否具有生产厂家的产品合格证。

3、按图纸确定支架位置、标高、型式等制作安装。

而作为混凝土结构地方则应配合土建作好钢板预埋，尤其是管道口径较大的地方务必作好预埋工作。

4、冷冻水和冷凝水管在作支架时必须考虑保温，防结露的木质管托高度留出足够的保温位置、距离、并且管道、支、吊、托架必须设置于保温层外部，在穿过支、吊、托架时，应镶以垫木。

并考虑支架上各条管道口径大小（外径）、距墙位置、相互间距、流向、坡向、坡度每个支架间距可按图纸《给排水设计总说明》办理，或参照03S402《室内管道支架及吊架》。

5、管道支架必须牵线敷设，作为型钢水平支架，每个必须横平竖直，成排支架平面必须在一条线上。

作为吊架，吊杆中心必须在一条线上，吊杆的长度必须有调高度的余地。

所以管道安装的质量好坏与否，直接与支吊架敷设有相当大的联系，所以务必引起操作人员的注意。

6、阀门作为管道水流通断的重要器件，每个阀件必须有产品合格证，并应该对品种、规格、型号是否合符要求，有无砂眼、破裂、启闭不灵活等现象。

否则应视为不合格产品，不得予以使用。

7、阀门在安装前应进行单体试压工作，应根据阀门公称压力为基础按GBJ235—82标准作好试压工作。

8、阀门在安装时，应注意手轮的朝向，介质流向应与建设单位共同商量（在特殊情况下），以便于使用者操作方便。

另外，阀门的密封处（法兰面或内螺纹丝口处）应无伤痕、平滑、干净，以便今后试压工作顺利进行。

9、需法兰连接的阀门，不得使用双层垫片。

螺纹连接的阀门在作完后，丝扣应松紧适度，并留有余地，并应作完阀门两端清洁工作。

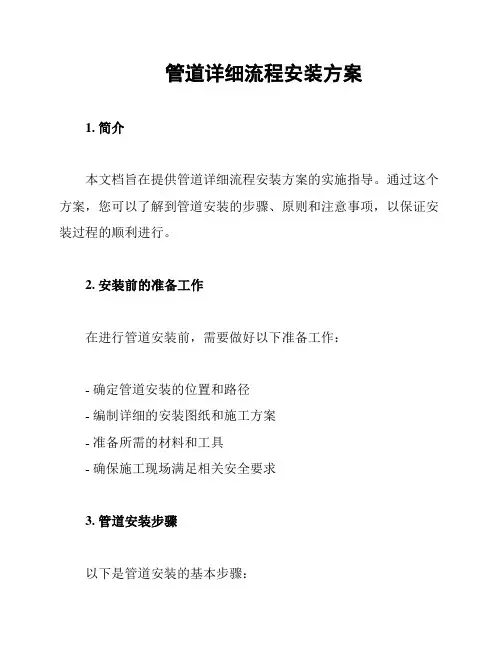

管道详细流程安装方案

管道详细流程安装方案1. 简介本文档旨在提供管道详细流程安装方案的实施指导。

通过这个方案，您可以了解到管道安装的步骤、原则和注意事项，以保证安装过程的顺利进行。

2. 安装前的准备工作在进行管道安装前，需要做好以下准备工作：- 确定管道安装的位置和路径- 编制详细的安装图纸和施工方案- 准备所需的材料和工具- 确保施工现场满足相关安全要求3. 管道安装步骤以下是管道安装的基本步骤：1. 清理施工现场：清除施工路径上的障碍物和杂物，使其保持干净整洁。

2. 变更和连接管道：根据安装图纸和施工方案，逐步进行管道的连接和变更。

3. 安装管道支架：根据需要，安装管道支架，使其稳固并适应预期的负载。

4. 进行弯管和剪管：根据需要，将管道进行弯曲或剪切，以适应安装环境和布局要求。

5. 进行管道的固定和支撑：使用合适的固定和支撑装置，确保管道的稳定性和安全性。

6. 进行管道的测试和检查：在管道安装完成后，进行必要的测试和检查，以确保其质量和功能性。

7. 完成安装：确认管道安装符合要求后，完成最后的步骤，如涂漆、清洁等。

4. 安装原则和注意事项在管道安装过程中，需要特别注意以下原则和注意事项：- 根据设计要求和现场实际情况，选择合适的管道材料和规格。

- 确保管道连接牢固可靠，防止漏水和渗漏等问题的发生。

- 按照正确的施工顺序进行装配和安装，避免后续工序的影响。

- 遵守相关安全规范，保证施工现场安全，并使用个人防护设备。

- 通过合适的测试和检查，确保管道安装质量和功能性。

- 完成安装后，及时清理施工现场，保持整洁并进行必要的维护和保养。

以上是管道详细流程安装方案的基本内容和要点，希望能对您的工作有所帮助。

如有任何疑问，请随时与我们联系。

谢谢！。

管道管件安装工程施工方案

管道管件安装工程施工方案一、前期准备工作1.施工前的资料准备（1）明确工程的施工范围和要求，包括管道材料的种类、规格、数量等情况。

（2）查阅相关的设计图纸和施工图纸，了解管道的布局和连接方式。

（3）准备必要的施工人员和设备，包括工程师、技术员、施工人员和机械设备等。

（4）与相关部门协调好施工的时间和工地的使用。

2.检查施工环境（1）现场进行勘察，了解施工的地形地貌情况，包括地势的高低、软硬程度等。

（2）检查地下管道、电缆等设施，避免损坏。

（3）确保施工现场的安全和通风条件。

3.组织施工人员进行安全培训（1）对参与施工的所有人员进行安全生产教育和培训。

（2）制定安全生产规章制度，明确各类安全操作规范。

二、施工方案设计1.施工流程规划（1）根据设计图纸和现场实际情况，制定合理的施工方案，包括施工流程、工序安排、装配顺序等。

（2）确定施工的主要节点和难点，制定相应的应对措施。

2.材料准备（1）根据设计要求和工程实际需要，采购所需的管道材料和管件。

（2）对购买的材料进行检验，确认其质量和规格符合要求。

（3）对所有材料进行分类、标识和储备，以便安排装配。

3.施工设备和机械（1）安排所需的施工机械和设备，包括起重机、焊接机、切割设备等。

（2）对施工设备进行检查和试运行，确保其正常工作。

4.施工组织（1）确定施工的人员结构和责任分工，包括施工负责人、监理工程师、技术员、施工人员等。

（2）制定明确的施工计划和工序安排，建立施工档案，监督和记录每个环节的施工情况。

（3）定期召开施工会议，及时沟通并解决施工过程中的问题。

三、施工操作流程1.现场施工准备（1）清理施工现场，确保施工场地的平整和无障碍。

（2）对施工区域进行划分，采取相应的安全防护措施，设置警示标志和安全隔离带。

（3）准备好所需的施工材料、设备和机械，组织施工人员进行分工和协调。

（4）如果需要施工的区域属于封闭空间，应提前通风和排除有害气体。

2.管道布设和安装（1）根据设计图纸和现场的实际情况，进行管道的布设和标高的设置。

管道支架及阀门、水表安装方法

管道支架及阀门、水表安装方法1）支架制作安装：依据设计要求和施工规范要求，并根据管材、管径建筑结构敷设。

明装管道采用管卡、吊卡、暗装管道采用钉钩固定，屋面防水层上支架.做法见上图。

排水管道的支吊架间距，横管不大于2米；立管不大于3米；立管底部与水平管道连接处应设牢固的吊架。

对垂直管道、管卡宜设在外墙两砖之间的缝隙处。

吊架应垂直，管箍大水应与管外径相匹配。

直线管道上的支架垂直段采用吊线的方法，水平段采用拉水平线的方法，使支架保持同一直线，以便使管道排列整齐，墙内埋设的支架，埋入墙内部分一般不得小于120mm，且应开鱼尾口。

2）阀门安装：阀门安装前作强度和严密性试验，用洁净水进行。

强度试验试验压力为公称压力的1.5倍，试验时间不少于5min，阀门壳体、填料无渗漏为合格。

试验以每批（同规格、同牌号、同型号）数量中抽查10%。

且不小于1个，如有漏裂不合格的再抽查20%。

仍有不合格的则逐个试验，对于安装在主管上的控制切断阀门，要逐个作强度和严密性试验，经符合后方可使用。

严密性试验不合格的阀门，必须解体检查并重新试验，试验合格的阀门应及时排尽内部积水，密封面涂防锈油，关闭阀门，封闭出入口，阀门安装前要检查阀门的规格、安装位置应符合设计要求，进出口方向应符合介质流向。

阀门的传动装置和操作机构应进行清洗检查，要求阀杆与阀芯的连接应灵活、可靠，阀门启闭灵活，阀杆的安装朝向合理，有利于操作维修。

安装完毕后，应保证阀门整洁，有漏漆部位应进行补刷阀门本体颜色。

水表安装：水表安装保证横平竖直，水流指示不能装反。

水表前后直线管长度符合规范规定，水表外壳距表箱10＜L＜30mm。

安装后的水表应对多余密封带进行清理。

管道基础及管节安装施工方案word版本

南海区丹横路跨线桥工程北侧辅道管道基础及管节安装施工方案桩号：K9+050～K10+220包头市公路工程股份有限公司南海区丹横路跨线桥工程项目部2008年9月10日目录一、工程概况—————————————P1二、施工条件—————————————P2三、项目目标—————————————P3四、施工技术方案———————————P3（一）施工技术质量基本要求—————P3 （二）管道基础及管节安装——————P9五、质量保证措施———————————P21六、工期保证措施———————————P23七、安全保证措施———————————P24八、环保措施—————————————P24一、工程概况1、该工程道路工程范围为K9+050～K10+220，排水工程范围，东端与荷村跨线桥工程相连，西接珠二环。

2、排水系统（1）雨水管布置a、雨水主管沿两侧辅道布置，距辅道侧石1.5m。

b、收集引桥起坡段路面雨水的管道布置于中央绿化带边线1m。

c、收集跨线桥排水立管的管道布置于跨线桥下绿化带上，距跨线桥外边线1.5m。

（2）雨水排水出口a、K9+050至K9+250路段的雨水管道接荷村跨线桥工程雨水管道最终排入劳边涌，K9+250至K10+220路段的雨水管道排入官山涌。

（3）雨水口a、当雨水口连接管无需横穿分隔带盲沟时，雨水口深度为1m，当排水干管埋深较浅时，雨水口深度可酌情适当减少。

当雨水口连接管需横穿分隔带盲沟时，雨水口深度≥1.4m，并必须保证雨水连接管与盲沟交叉时位于盲沟的下方。

b、雨水口连接管连接单箅雨水口时管径采用DN200,连接双箅及多箅雨水口时管径采用DN300，坡度均为1﹪。

（4）检查井a、检查井位于行车道时，采用重型带铰链球墨铸铁井盖井座。

检查井位于非机道车道、绿化带下时。

采用普通型树脂复合材料井盖井座。

b、雨水管道每隔90m左右在道路两侧各设置一根街坊支管和一座检查井，街坊检查井位于红线外1m处。

管道基础及管节安装施工方案

2、排水系统（1）雨水管布置a、雨水主管沿两侧辅道布置，距辅道侧石1.5m。

b、收集引桥起坡段路面雨水的管道布置于中央绿化带边线1m。

c、收集跨线桥排水立管的管道布置于跨线桥下绿化带上，距跨线桥外边线1.5m。

（2）雨水排水出口a、K9+050至K9+250路段的雨水管道接荷村跨线桥工程雨水管道最终排入劳边涌，K9+250至K10+220路段的雨水管道排入官山涌。

（3）雨水口a、当雨水口连接管无需横穿分隔带盲沟时，雨水口深度为1m，当排水干管埋深较浅时，雨水口深度可酌情适当减少。

当雨水口连接管需横穿分隔带盲沟时，雨水口深度≥1.4m，并必须保证雨水连接管与盲沟交叉时位于盲沟的下方。

b、雨水口连接管连接单箅雨水口时管径采用DN200,连接双箅及多箅雨水口时管径采用DN300，坡度均为1﹪。

（4）检查井a、检查井位于行车道时，采用重型带铰链球墨铸铁井盖井座。

检查井位于非机道车道、绿化带下时。

采用普通型树脂复合材料井盖井座。

b、雨水管道每隔90m左右在道路两侧各设置一根街坊支管和一座检查井，街坊检查井位于红线外1m处。

管道预留预埋、管井及支架安装做法

管道预留预埋、管井及支架安装做法一、给排水（空调水）预留预埋安装1.1-套管预留预埋1、适用条件及范围本做法适用于工业与民用建筑工程中楼板、墙体预留套管安装。

2、施工工艺流程3、施工要点3.1 依据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、普通套管进行逐层、逐部位数量统计，同时根据结构墙体得厚度确定预埋套管的长度，列出详细各种类型套管清单。

3.2 套管制作时应符合以下要求：1）制作套管的管径，比穿越的管道大两号；2）安装在楼板内的套管，其顶部应高出装饰地面20mm；3）安装在卫生间及厨房内楼板的套管，其顶部应高出装饰地面高出地面50mm，底部应与楼板底面相平；4）安装在墙壁内套管其两端与饰面相平；5）套管应两端面平齐，安装前应去除毛刺，进行除锈防腐；6）防水套管翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

7）为保障管道居中，环缝均匀，套管内部应采用加设型钢辅助管道定位。

3.3主体结构钢筋绑扎完成后，按照深化设计图图标几何尺寸找准定位，然后将套管置于钢筋中进行加固。

3.4使用结构钢筋或附加钢筋采取“#”型对套管进行加固，“#”型钢筋的交叉点、套管与钢筋交叉点进行焊接，使套管牢固的固定在钢筋网中。

3.5柔性防水套管对法兰的螺栓孔做好防护工作，防止混凝土将螺栓孔堵塞，不利于后期柔性防水套管的法兰压盖的安装。

3.6成排套管安装时，应确保套管安装高度一致、间距均匀。

4 做法详图4.1 管道穿地下水池壁4.2管道穿地下室建筑外墙5、示例工程图片1.2 给排水（空调水）管道井安装1.2.1 管道井管道及配件安装1、适用条件及范围本做法适用于工业与民用建筑工程中管道井管道及配件安装。

2、施工工艺流程3、施工要点3.1 结合管井检修门和管井内水管管道的综合排布图，尤其是管道较多部位的布置图，避免各专业管道冲突和无法检修等问题。

确定先大后小，先无压后有压的原则，同时兼顾各管道安装时的必要安装操作空间和日后管道的检修空间。

管件的安装方法及相应的注意事项

潍坊市潍城望留新通管件厂-涂塑玛钢管件,涂塑丝接管件,衬塑管件,涂塑管件
管件的安装方法及相应的注意事项
来源：潍坊市潍城望留新通管件
为了保证管件、管道正常高效的使用，避免人为因素造成不必要的损失，我们在安装的时候是需要注意很多问题的，有很多人对于安装方法和注意事项都不了解，导致后续出现了问题。

下面就由小编为大家介绍一些这方面的知识。

一、管道管口套丝：管道管口套丝是保证安装质量的关键环节，只有保证管道管口套丝无斜纹、偏丝现象才能使合格的管件产品端正、安密的连接起管道系统。

二、支架安装:管件连接件用于钢管连接，必须要按照正确的施工方法和安装标准来加装支架。

1、位置正确，埋设需要平整牢固。

2、固定支架需要和管道接触紧密，固定影牢固，如果出现问题的话，需要及时的时候调整。

3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。

三、热力管道伸缩器:管道、管件因温度变化产生热胀冷缩现象，管线受热膨胀变形，受冷收缩发生断裂，为了避免这种现象发生，供热长线管路破必须安装热力管道伸缩器。

四、水压试验:管道管件安装完后必须在隐蔽、装修前做压力试验，以免试压渗漏造成不必要的人力和财力损失。

针对于管件的安装方法及相应的注意事项就为大家介绍到这里了，希望小编介绍的这些知识对大家是有帮助的，在安装之前需要多了解一些这方面的知识，这样对于安装是非常有好处的。
