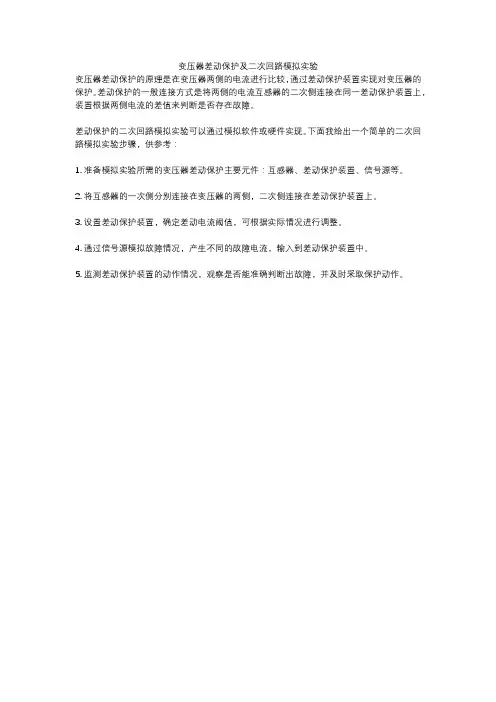

变压器差动保护及二次回路模拟实验
变压器差动保护及二次回路模拟实验
变压器差动保护的原理是在变压器两侧的电流进行比较，通过差动保护装置实现对变压器的保护。
差动保护的一般连接方式是将两侧的电流互感器的二次侧连接在同一差动保护装置上，装置根据两侧电流的差值来判断是否存在故障。
差动保护的二次回路模拟实验可以通过模拟软件或硬件实现。
下面我给出一个简单的二次回路模拟实验步骤，供参考：
1. 准备模拟实验所需的变压器差动保护主要元件：互感器、差动保护装置、信号源等。
2. 将互感器的一次侧分别连接在变压器的两侧，二次侧连接在差动保护装置上。
3. 设置差动保护装置，确定差动电流阈值，可根据实际情况进行调整。
4. 通过信号源模拟故障情况，产生不同的故障电流，输入到差动保护装置中。
5. 监测差动保护装置的动作情况，观察是否能准确判断出故障，并及时采取保护动作。

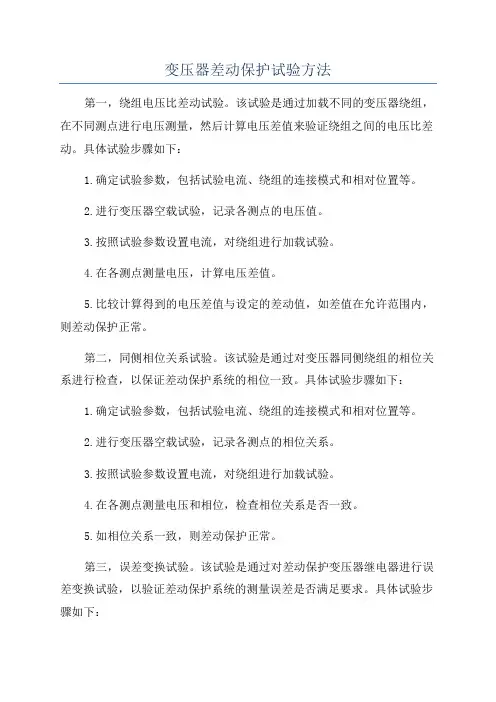

变压器差动保护试验方法
变压器差动保护试验方法第一，绕组电压比差动试验。
该试验是通过加载不同的变压器绕组，在不同测点进行电压测量，然后计算电压差值来验证绕组之间的电压比差动。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。
2.进行变压器空载试验，记录各测点的电压值。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在各测点测量电压，计算电压差值。
5.比较计算得到的电压差值与设定的差动值，如差值在允许范围内，则差动保护正常。
第二，同侧相位关系试验。
该试验是通过对变压器同侧绕组的相位关系进行检查，以保证差动保护系统的相位一致。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置等。
2.进行变压器空载试验，记录各测点的相位关系。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在各测点测量电压和相位，检查相位关系是否一致。
5.如相位关系一致，则差动保护正常。
第三，误差变换试验。
该试验是通过对差动保护变压器继电器进行误差变换试验，以验证差动保护系统的测量误差是否满足要求。
具体试验步骤如下：1.确定试验参数，包括试验电流、绕组的连接模式和相对位置以及变比等。
2.进行变压器空载试验，记录各测点的电压和相位值。
3.按照试验参数设置电流，对绕组进行加载试验。
4.在继电器的输出端口测量电流，计算误差。
5.比较计算得到的误差与设定的误差范围，如误差在合理范围内，则差动保护正常。
第四，保护性校验试验。
该试验是通过在差动保护系统感应线圈内引入额外的故障源，观察差动保护系统的动作情况，以确保差动保护装置对变压器故障进行准确快速的切除。
1.在差动保护系统的感应线圈内接入故障源。
2.设置故障源的类型和参数，例如短路故障。
3.观察差动保护系统的动作情况，包括动作时间、动作电流等。
4.比较观察结果与设定的保护动作要求，如满足要求，则差动保护正常。
总结起来，变压器差动保护试验方法主要包括绕组电压比差动试验、同侧相位关系试验、误差变换试验以及保护性校验试验等。

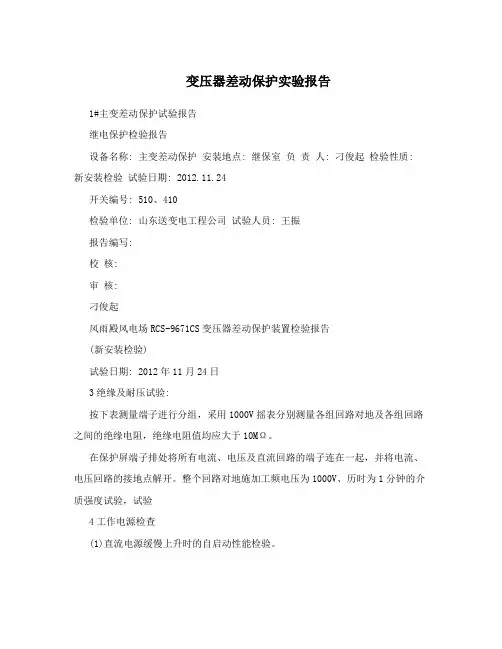

变压器差动保护实验报告
变压器差动保护实验报告1#主变差动保护试验报告继电保护检验报告设备名称: 主变差动保护安装地点: 继保室负责人: 刁俊起检验性质: 新安装检验试验日期: 2012.11.24开关编号: 510、410检验单位: 山东送变电工程公司试验人员: 王振报告编写:校核:审核:刁俊起风雨殿风电场RCS-9671CS变压器差动保护装置检验报告(新安装检验)试验日期: 2012年11月24日3绝缘及耐压试验:按下表测量端子进行分组，采用1000V摇表分别测量各组回路对地及各组回路之间的绝缘电阻，绝缘电阻值均应大于10MΩ。
在保护屏端子排处将所有电流、电压及直流回路的端子连在一起，并将电流、电压回路的接地点解开。
整个回路对地施加工频电压为1000V、历时为1分钟的介质强度试验，试验4工作电源检查(1)直流电源缓慢上升时的自启动性能检验。
直流电源从零缓慢升至80%额定电压值，此时逆变电源插件应正常工作，逆变电源指示灯都应亮,保护装置应没有误动作或误发信号的现象，(失电告警继电器触点返回)。
检查结果合格(2)拉合直流电源时的自启动性能。
直流电源调至80%额定电压，断开、合上检验直流电源开关，逆变电源插件应正常工作(失电告警继电器触点动作正确)。
检查结果合格(3)工作电源输出电压值及稳定性检测保护装置所有插件均插入，分别加80%、100%、110%的直流额定电压，电源监视指示灯、液晶显示器及保护装置均处于正常工作状态，测量电源输出电压值如下: 5初步通电检查(1)打印机检验:检查结果合格(2)键盘和液晶显示检验:检查结果合格(3)保护定值整定及失电保护功能检验:检查结果合格(4)时钟设置及失电保护功能检验检查结果合格(5)软件版本和程序校验码的核对6电气特性试验6.2开出检验6.3功耗测量:(记录功耗最大一侧的测量数据)6.4模/数变换系统检查:6.4.1零漂检查:利用人机对话打印出采样值的零漂(不加任何交流量时的正常采样值)，电流、电压回路6.4.2电流通道刻度检查模拟量测量误差应不超过?5%。

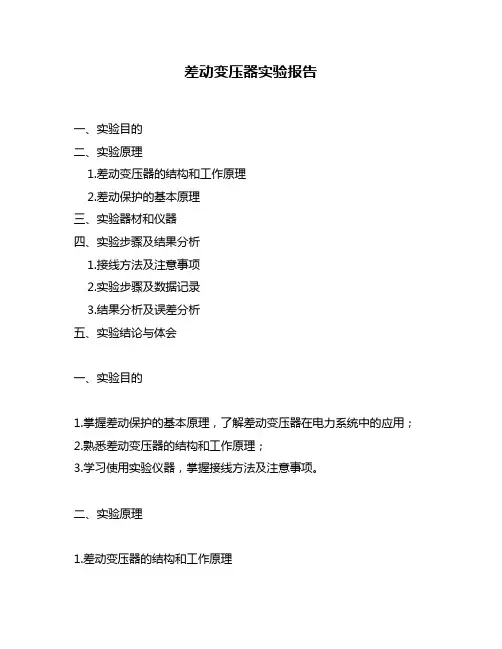

差动变压器实验报告
差动变压器实验报告一、实验目的二、实验原理1.差动变压器的结构和工作原理2.差动保护的基本原理三、实验器材和仪器四、实验步骤及结果分析1.接线方法及注意事项2.实验步骤及数据记录3.结果分析及误差分析五、实验结论与体会一、实验目的1.掌握差动保护的基本原理，了解差动变压器在电力系统中的应用；2.熟悉差动变压器的结构和工作原理；3.学习使用实验仪器，掌握接线方法及注意事项。
二、实验原理1.差动变压器的结构和工作原理差动变压器由两个同等容量的互感器组成，其中一个互感器为主绕组，另一个为副绕组。
主绕组和副绕组中都有相同数量的匝数。
当主绕组中通以电流时，在副绕组中也会产生相应大小和方向相反的电流。
这是由于两个互感器之间有共同磁链所致。
2.差动保护的基本原理在电力系统中，发生故障时，通常会出现电流突变。
差动保护的基本原理是通过检测主绕组和副绕组中的电流差来判断电力系统是否发生故障。
如果两个绕组中的电流差超过了设定值，则认为电力系统发生了故障，保护装置将触发并切断故障部分。
三、实验器材和仪器1.差动变压器；2.交流电源；3.数字万用表；4.示波器。
四、实验步骤及结果分析1.接线方法及注意事项将主绕组和副绕组依次接入交流电源，数字万用表和示波器上分别接入主绕组和副绕组的两端。
注意接线顺序，避免短路或错误连接。
2.实验步骤及数据记录按照实验要求依次进行以下步骤，并记录数据：（1）在未发生故障时，记录主绕组和副绕组的电流值，并计算其差值。
（2）在发生故障时，记录主绕组和副绕组的电流值，并计算其差值。
（3）比较两次测量结果，分析误差来源。
3.结果分析及误差分析通过实验数据的比较和分析，可以得出以下结论：（1）在未发生故障时，主绕组和副绕组的电流值应该相等，差异应该为零。
（2）在发生故障时，主绕组和副绕组的电流值会有所变化，差异会增大。
（3）误差来源主要包括接线不当、测量仪器精度不足等。
五、实验结论与体会通过本次实验，我们掌握了差动保护的基本原理和差动变压器的结构和工作原理。
变压器差动保护功能试验调试大纲
变压器差动保护功能试验调试大纲
一、引言
1.课题背景
2.试验目的
3.试验内容简述
二、试验准备
1.试验设备及工具准备
2.试验环境要求
3.试验人员及分工
三、试验步骤
1.差动保护原理及功能介绍
2.功能试验流程与要求
3.试验样本准备
a.变压器差动保护元件安装示意图
b.试验线路连接示意图
c.差动保护参数设置要求
四、试验方法与技术要点
1.使用差动保护装置进行试验
a.差动保护装置调试方法
b.试验中的测量与记录要点
2.试验过程中的常见问题及解决方法
3.试验数据处理与分析方法
五、试验结果与分析
1.试验结果展示
2.结果分析与讨论
六、结论与建议
1.试验结果总结
2.问题与改进建议
八、附录
1.试验数据记录表
2.实验装置示意图
3.试验样本信息
以上是变压器差动保护功能试验调试大纲的粗略版本，具体的每个部
分可以进一步细化和拓展，以满足试验的具体要求和实际情况。
试验调试
大纲应该包含必要的理论基础、实验步骤和方法、数据处理和分析等内容，以确保试验的顺利进行和准确可靠的结果。
在实际操作中，需要根据具体
的试验需求和实际情况对大纲进行个性化的修改和补充。

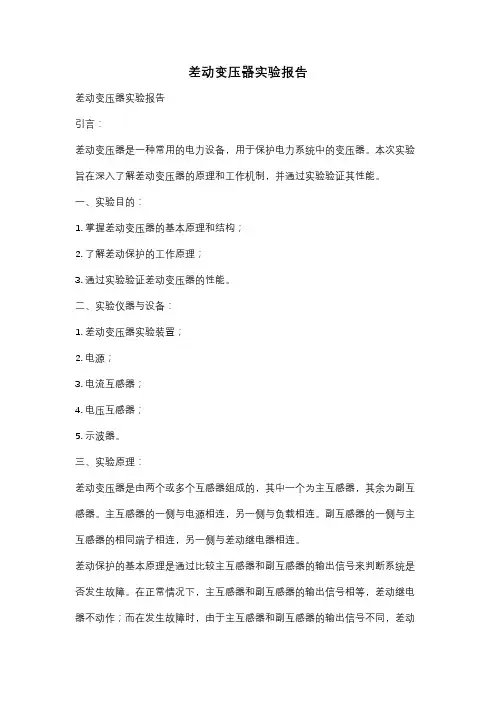

差动变压器实验报告
差动变压器实验报告差动变压器实验报告引言：差动变压器是一种常用的电力设备，用于保护电力系统中的变压器。
本次实验旨在深入了解差动变压器的原理和工作机制，并通过实验验证其性能。
一、实验目的：1. 掌握差动变压器的基本原理和结构；2. 了解差动保护的工作原理；3. 通过实验验证差动变压器的性能。
二、实验仪器与设备：1. 差动变压器实验装置；2. 电源；3. 电流互感器；4. 电压互感器；5. 示波器。
三、实验原理：差动变压器是由两个或多个互感器组成的，其中一个为主互感器，其余为副互感器。
主互感器的一侧与电源相连，另一侧与负载相连。
副互感器的一侧与主互感器的相同端子相连，另一侧与差动继电器相连。
差动保护的基本原理是通过比较主互感器和副互感器的输出信号来判断系统是否发生故障。
在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；而在发生故障时，由于主互感器和副互感器的输出信号不同，差动继电器会动作，从而实现对系统的保护。
四、实验步骤：1. 将差动变压器实验装置接入电源，调整电压和电流的大小；2. 通过电流互感器和电压互感器分别测量主互感器和副互感器的输出信号；3. 将测得的信号输入示波器，观察波形；4. 通过改变电流和电压的大小，以及引入不同的故障情况，观察差动继电器的动作情况。
五、实验结果与分析：通过实验观察，我们可以得到以下结论：1. 在正常情况下，主互感器和副互感器的输出信号相等，差动继电器不动作；2. 在发生故障时，主互感器和副互感器的输出信号不同，差动继电器会动作；3. 不同类型的故障会导致差动继电器的动作时间和动作方式不同。
六、实验总结：通过本次实验，我们深入了解了差动变压器的原理和工作机制，并通过实验验证了其性能。
差动变压器作为一种重要的保护设备，在电力系统中起着至关重要的作用。
掌握差动保护的原理和应用，对于保障电力系统的安全运行具有重要意义。
在今后的学习和工作中，我们应该进一步加深对差动变压器的理解和应用，不断提高自己的技能和知识水平。
变压器微机保护实验指导书
变压器微机保护实验指导书一、实验目的1) 掌握变压器非电量保护基本原理。
2) 掌握变压器过电流保护基本原理。
3) 掌握变压器过负荷保护基本原理。
4) 熟悉保护的接线方式。
5) 掌握保护的整定方法。
二、实验原理及实验说明三、保护基本原理(1) 变压器非电量保护基本原理，动作逻辑如图3-13。
图3-13 比率制动差动保护动作逻辑图(4) 过电流保护过电流保护可选择不带起动元件、低电压起动和复合电压起动三种方式，动作逻辑如图3-14。
保护跳闸出口图3-14 过电流保护动作逻辑图(4) 过负荷保护过负荷保护可选择动作于信号或动作于出口，动作逻辑如图3-15。
图3-15 过负荷保护动作逻辑图四、保护整定(1) 电流平衡变换系数计算电流平衡变换系数ph K 的计算方法如下：)./(12CT B CT ph n n n K =(3-6)1CT n 和2CT n 分别为高压侧和低压侧电流互感器的变比，B n 为变压器的变比。
(2) 差动速断保护整定差动速断的整定值按躲开最大励磁涌流来整定，T N zd I I .)5.4~5.3(=，其中，T N I .为变压器的额定电流。
(3) 比率制动差动保护整定比率制动式差动继电器的动作电流随外部短路电流按比率增大，既能保证外部短路不误动，又能保证内部短路有较高的灵敏度。
比率制动差动保护的动作电流按下面两个条件进行计算，选较大者为基本动作电流pu I 。
a. 躲开变压器的励磁涌流：T N rel pu I K I .=(3-7)式中，rel K 为可靠系数，可取1.5，T N I .为变压器参考侧的额定电流。
b. 躲开变压器外部短路时的最大不平衡电流：max ...max .3.1)(3.1k CT unb u unb unb rel pu I f u I I I K I ）（∆∆∆+=+==(3-8)式中，max .k I 为外部短路时，流过变压器参考侧的最大短路电流，f ∆为CT 的10%误差，u ∆为变压器分接头位置的改变范围，最大为±15%。
变压器检验作业指导书
变压器检验作业指导书一、引言本作业指导书旨在指导变压器的检验作业，确保其安全运行和性能稳定。
本指导书适合于各类变压器的检验作业，包括但不限于油浸式变压器和干式变压器。
在进行变压器检验作业时，必须严格按照本指导书的要求进行操作，以确保检验结果的准确性和可靠性。
二、检验前的准备工作1. 检查变压器的外观和绝缘状况，确保无明显的损坏或者污染。
2. 检查变压器的接线端子和接地装置，确保连接坚固可靠。
3. 检查变压器的冷却系统，包括通风系统和冷却油系统，确保正常运行。
4. 检查变压器的保护装置和仪表，确保正常工作。
5. 准备好所需的检验设备和工具，包括电流表、电压表、绝缘电阻测试仪等。
三、检验内容和方法1. 变压器的外观检验1.1 检查变压器的接地装置和接线端子，确保连接坚固可靠。
1.2 检查变压器的冷却系统，包括通风系统和冷却油系统，确保正常运行。
1.3 检查变压器的绝缘状况，包括外壳、绝缘子和绝缘垫片等，确保无明显的损坏或者污染。
1.4 检查变压器的标志和铭牌，确保完整清晰。
2. 变压器的电气性能检验2.1 检测变压器的电阻2.1.1 使用电阻表测量变压器的绕组电阻，记录测量值。
2.1.2 检查绕组电阻是否符合设计要求。
2.2 检测变压器的绝缘电阻2.2.1 使用绝缘电阻测试仪测量变压器的绝缘电阻，记录测量值。
2.2.2 检查绝缘电阻是否符合设计要求。
2.3 检测变压器的短路阻抗2.3.1 使用电压表和电流表测量变压器的短路阻抗，记录测量值。
2.3.2 检查短路阻抗是否符合设计要求。
2.4 检测变压器的负载损耗2.4.1 使用电压表和电流表测量变压器的负载损耗，记录测量值。
2.4.2 检查负载损耗是否符合设计要求。
四、检验记录和报告1. 检验记录1.1 记录变压器的基本信息，包括型号、规格、创造厂家等。
1.2 记录变压器的外观检验结果。
1.3 记录变压器的电气性能检验结果。
2. 检验报告2.1 汇总变压器的检验记录。
变压器差动保护动作后试验项目
变压器差动保护动作后试验项目
变压器差动保护动作后的试验项目主要包括以下几个步骤：
1.检查变压器本体：拉开变压器各侧闸刀，对变压器本体进
行认真检查，如油温、油色、防爆玻璃、瓷套管等，确定是否有明显异常。
2.检查差动保护范围内的设备：对变压器差动保护区范围的
所有一次设备进行检查，即变压器高压侧及低压侧断路器之间的所有设备、引线、母线等，以便发现在差动保护区内有无异常。
3.检查差动保护回路：对变压器差动保护回路进行检查，看
有无短路、击穿以及有人误碰等情况。
4.外部测量：对变压器进行外部测量，以判断变压器内部有
无故障。
测量项目主要是摇测绝缘电阻。
5.进一步的测量分析：如果不能判断为外部原因，则应对变
压器进行更进一步的测量分析，如测量直流电阻、进行油的简化分析、或油的色谱分析等，以确定故障性质及差动保护动作的原因。
如果发现有内部故障的特征，则须进行吊芯检查。
在进行以上步骤时，检测人员应着重检测主变三侧差动CT间的情况，例如是否出现闪络放电和是否受损等。
同时，检测人员还应对避雷器、断路器、变压器等设备进行检查，检测这些设备表面是否存在异物，以及是否出现接地短路现象。
变压器试验作业指导书
变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。
2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。
3.1.2变压器试验过程中存在烫伤伤害。
3.1.3变压器试验过程中存在高空坠落伤害。
3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。
3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。
3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。
3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。
3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。
3.2.8 高压试验须两人以上进行，一人操作、一人监护。
试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。
变压器常规试验作业指导书
变压器常规实验作业指导书1 范围本作业指导书适用于35kv及以上的油浸式变压器，规定了变压器交接实验、预防性实验、检修过程中的常规电气试验的引用标准、仪表设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
变压器试验的主要目的是判定变压器在运输、安装过程中和运行中是否受到损伤或发生变化，以及验证变压器性能是否符合有关标准和技术条件放入规定。
因此变压器试验的判断原则是与出厂试验和历史数据比较，有关标准和技术条件的各项条款试验判据也是依据这一原则制定的。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，位设备运行、监督、检修提供依据。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而陈伟本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150 电气装置安装工程电气设备交接试验标准3 安全措施a)测量前应断开变压器与引线的连接，并应有明显断开点b)变压器试验前应充分放电，防止残余电荷对试验人员的伤害c)为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护。
负责升压的人要随时注意周围情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
d)接地线应牢固可靠。
e)注意对试验完毕的变压器绕组必须充分放电。
f)进行直流泄漏电流试验过程中，如发现泄漏电流随时间急剧增长或有异常放电现象时，应立即停止试验，并断开电源，将被测变压器绕组接地，充分放电后，再进行检查。
4 试验项目变压器常规实验项目包括以下试验项目：a)绕组连同套管绝缘电阻、吸收比和极化指数；b)绕组连同套管的直流泄漏电流；c)绕组连同套管的tgδ；d)铁芯绝缘电阻e)绕组连同套管的直流电阻f)绕组的电压比、极性与接线组别g)油纸套管试验5 仪器设备要求a)温度计（误差±1℃）、湿度计b)2500V兆欧表：输出电流大于1mA，220kV及以上变压器试验时输出电流宜大于5mA。
变压器保护装置试验标准化作业指导书12页word文档
变压器保护装置试验标准化作业指导书（试行）一、适用范围本作业指导书适应于电力变压器保护装置的交接、预防性试验。
二、引用的标准和规程GB/T 14285-1993《继电保护和安全自动装置技术规程》DL-408-91 《电业安全工作规程》（发电厂和变电所电气部分）DL/T 587-1996 《微机继电保护装置运行管理规程》DL/T 478-2001 《静态继电保护及安全自动装置通用技术条件》DL/T 770-2001 《微机变压器保护装置通用技术条件》三、试验仪器、仪表及材料1.试验所需仪器及仪表：2. 试验所需资料及材料：四、作业准备1.人员准备1.1 工作班人员应由至少两人组成。
1.2 工作班人员应为通过考核合格的继电保护人员。
1.3 工作班人员应精神状态良好，应触电急救；无妨碍工作的疾病。
1.4 工作负责人应熟练掌握微机型变压器保护装置的检验知识，并具有相关的工作经验。
1.5 工作班人员均应在工作前熟悉相关图纸资料和保护装置。
2. 工作前的准备2.1 开班前会，工作负责人向工作班人员详细交待工作地点、工作内容、工作时间、所布置安全措施，并到工作现场落实安全措施布置情况。
2.2 针对危险点分析中的危险点认真落实预防措施。
五、安全措施1．保证安全的组织措施1.1 正确履行工作票制度：填写第一种工作票一式两份，内容应正确清晰。
开工前，所有安全措施应一次做完，并由工作许可人会同工作负责人检查现场的安全措施。
工作负责人、工作许可人任何一方不得擅自变更安全措施。
工作在有效期内未完成的，应办理延期手续。
1.2 正确履行工作监护制度：完成工作许可手续后，工作负责人应向工作班人员交待现场安全措施、注意事项，填写二次设备及回路工作安全技术措施单，认真落实二次设备及回路工作安全技术措施单中所列的安全技术措施。
工作负责人必须始终在工作现场，对工作班人员的安全进行认真监护，若工作负责人因故必须离开工作地点，应指定能胜任工作的人员临时代替；若工作负责人离开时间长，应由工作票签发人变更新工作负责人，两工作负责人应做好必要的交接。
变压器试验指导书图文全
变压器试验程序1 .绕组绝缘电阻吸收比和极化指数测量 1.1 概述本项目主要是检查变压器的绝缘是否有受潮、脏污以及贯穿性的集中缺 陷。
在测量变压器的绝缘电阻时应将变压器从电网上断开，宜待其上、下层油 温基本一致后，再进行测量。
1.2 拆开各侧绕组连线。
按规程规定使用兆欧表，测量线圈和接地部位见表1。
表1测量线圈和接地部位序号 双线圈变压器 三线圈变压器 测量线圈 接地部位 测量线圈 接地部位1 低压 高压线圈和外 壳低压 高压、中压线圈和外壳 2 高压低压线圈和外 壳中压 高压、低压线圈和外壳 3高压 中压、低压线圈和外壳 4 高压和低压外壳高压和中压 低压线圈和外壳5高压、中压和低压外壳1.3 测量方法按表1的要求接好试验线。
启动兆欧表后，分别读取15s 、1min 的数据， 以便计算吸收比。
当需要测量极化指数时，应读取1min 和10min 的数据。
极化指数=JR1min1.4 注意事项a ）测量引线应绝缘良好；b ）测量前、后应充分放电。
2绕组直流电阻、变比测量 2.1 测量目的a ）检查绕组焊接质量；b ）检查绕组导体或引出线是否存在断股或开路 问题；c ）检查层、匝间有无短路的现象；d ）检查分接开关接触是否良好。
2.2 测量方法a ）按图1接好试验线路，其它绕组不宜短路b ）合上测量仪器电源，选择合适的量程；c ）按下仪器的启动按钮，开始测量；R 吸收比=、 R15s图1绕组直流电阻接线d）待仪器显示的数据稳定后，读取测量数据；e）读完数据后，按下复位或放电按钮；f）仪器放电结束后，方可进行改接线或拆线。
2.4注意事项a）测量前应记录变压器绕组温度和绝缘油温度；b）测量端子应接触良好，必要时应打磨测点表面；c）调节无载分接开关时，应来回转动几次触头，使触头接触良好；d）测量时非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路；e）当测量线的电流引线和电压引线分开时，应将电流引线夹于被测绕组的外侧，电压引线夹于被测绕组的内侧，如图1所示；f）试验设备应可靠接地，被试品试验完毕后充分放电。
变压器差动保护试验方法
我们知道，变压器、发电机的电气主保护为纵向电流差动保护，该保护原理成熟，动作成功率高，从常规的继电器保护到晶体管保护再到现在的微机保护，保护原理都没有多大改变，只是实现此保护的硬件平台随着电子技术的发展在不断升级，使我们的日常操作维护更方便、更容易。
传统继电器差动保护是通过差动CT的接线方式与变比大小不同来进行角度校正及电流补偿的，而微机保护一般接入保护装置的CT全为星型接法，然后通过软件移相进行角差校正，通过平衡系数来进行电流大小补偿，从而实现在正常运行时差流为零，而变压器内部故障时，差流很大，保护动作。
由于变压器正常运行和故障时至少有6个电流（高、低压侧），而我们所用的微机保护测试仪一般只能产生3个电流，因此要模拟主变实际故障时的电流情况来进行差动试验，就要求我们对微机差动保护原理理解清楚，然后正确接线，方可做出试验结果，从而验证保护动作的正确性。
下面我们以国电南京自动化设备总厂电网公司的ND300系列的发变组差动保护为例来具体说明试验方法，其他厂家的应该大同小异。
这里我们选择ND300系列数字式变压器保护装置中的NDT302型号作为试验对象。
该型号的差动保护定值（已设定）见表1:表1NDT302变压器保护装置保护定值单下面我们先来分析一下微机差动保护的算法原理（三相变压器）。
这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。
具体接线见图1：图1而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。
ND300系列变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。
电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。
最新继电保护实验指导书(试验步骤、试验内容等等)
目录电力系统继电保护原理部分实验一电流继电器特性实验实验二功率方向继电器特性实验实验三重合闸继电器特性实验实验四差动继电器特性实验实验五发电机保护屏整组实验实验六变亚器保护屏整组实验微机保护部分实验七微机线路相间方向距离保护实验实验八微机接地方向距离保护特性实验实验九微机零序方向电流保护特性实验实验十微机线路保护屏整组试验实验十一微机变压器差动速断//后备保护特性实验实验十二微机变压器比率差动//谐波制动特性实验实验十三微机变压器保护屏整组试验实验十四系统振荡//PT失压微机线路保护暂态特性实验附录一THL200系列线路保护装置使用说明附录二THT200系列变压器保护装置使用说明附录三M2000微机保护综合测试仪使用手册实验一电流继电器特性实验一、实验目的1、了解继电器的結构及工作原理。
2、掌握继电器的调试方法。
二、构造原理及用途继电器由电磁铁、线圈、Z型舌片、弹簧、动触点、静触点、整定把手、刻度盘、轴承、限制螺杆等组成。
继电器动作的原理：当继电器线圈中的电流增加到一定值时，该电流产生的电磁力矩能够克服弹簧反作用力矩和摩擦力矩，使Z型舌片沿顺时针方向转动，动静接点接通，继电器动作。
当线圈的电流中断或减小到一定值时，弹簧的反作用力矩使继电器返回。
利用连接片可将继电器的线圈串联或并联，再加上改变调整把手的位置可使其动作值的调整范围变更四倍。
继电器的内部接线图如下：图一为动合触点，图二为动断触点，图三为一动合一动断触点。
电流继电器用于发电机、变压器、线路及电动机等的过负荷和短路保护装置。
三、实验内容1. 外部检查2. 内部及机械部分的检查3. 绝缘检查4. 刻度值检查5. 接点工作可靠性检查四、实验步骤1、外部检查检查外壳与底座间的接合应牢固、紧密；外罩应完好，继电器端子接线应牢固可靠。
1. 内部和机械部分的检查a. 检查转轴纵向和横向的活动范围，该范围不得大于0.15~0.2mm，检查舌片与极间的间隙，舌片动作时不应与磁极相碰，且上下间隙应尽量相同，舌片上下端部弯曲的程度亦相同，舌片的起始和终止位置应合适，舌片活动范围约为7度左右。
变压器差动保护实验
变压器差动保护实验南京钛能电气研究所南京南自电力控制系统工程公司差动保护实验步骤以下：通道均衡状况检查，初始动作电流校验，比率制动特征校验，涌流判据定值校验，差动速判定值校验，差流越限监察校验。
1）通道均衡状况检查试验举例。
接线为YN,d11 的双绕组变压器，额定电压分别为110kV 及10kV，容量 31500kVA，110kV侧 TA：200/5 ，10kV 侧 TA：2000/5 ，外面 TA接线： Y/ Y。
计算：先计算各侧额定电流和均衡系数，结果以下：表 1：各侧额定电流和均衡系数差动继电器内部基准电流I B5A高压侧二次额定电流 Ie 1高压侧均衡系数 K1= I B/ I e1低压侧二次额定电流 Ie 3低压侧均衡系数 K3= I B/ I e3由于外面 TA 接线： Y/ Y，变压器接线为 YN,d11，因此，高压侧星三角变换投入，低压侧星三角变换退出。
若在高、低压侧 A 相各加 15A 的电流，方向相反，则高、低侧各相电流及各相差流以下：高压侧低压侧差流表 2：单加 A 相电流时的差流A 相所加电流 i a115Ai a1折算后电流 I a1= K1* i a1A 相电流 I A1=(I a1-I b1星三角变换后 B 相电流 I B1 =(I b1-I c10AC 相电流 I C1 =(I c1-I a1A 相所加电流 i a3-15Ai a3折算后电流 I a3= K3* i a3B 相0AC 相0AA 相B 相0AC 相相同的方法，加 B 相和 C 相，计算结果以下：表 3：加 B、 C 相时各相差流A 相差流单加 B 相电流 B 相差流C相差流0AA 相差流0A单加 C 相电流 B 相差流C相差流现实验以下：将高低压侧中性点短接，测试仪 A 相接高压侧 A 相，测试仪 N相接低压侧 A 相。
观察装置显示的差流，并记录；相同的方法测 B 相和 C 相。
表 4：通道均衡测试实验A相差流 B 相差流C相差流计算值实验值计算值实验值计算值实验值双侧加 A 相0A双侧加 B 相0A双侧加 C 相0A若计算值和实验结果基实情同，说明均衡系数正确，通道已调均衡。
变压器保护定期检验作业指导书
2．打印机在通电状态下，不能强行转动走纸旋钮，走纸可通过打印机按键操作或停电后进行
3．检验装置程序版本及校验码
2
逆变电源的检验
要求做80％额定电压下拉合直流电源，装置应可靠启动
3
交流采样回路检验
零漂和模拟量幅值检查
4
开关量输入输出回路检验
对已投入使用回路进行检验
5
定值检验
4
经验收合格，办理工作票终结手续
变电站主变保护
全部/部分定期检验作业指导书
编写：时间：年月日
审核：时间：年月日
批准：时间：年月日
作业负责人：
作业时间：年月日至年月日
供电公司工区班
1工作任务
1.1本作业指导书针对220kV及以上电压等级变压器停电时微机保护装置的定期检验（全部或部分检验）作业。
1.2保护配置：
2作业准备阶段
2.1准备工作
（二）回路绝缘检查
序号
检验内容
注意事项
√
1
交流（电流、电压）回路
用1000V绝缘表测量，绝缘阻值要求大于1MΩ。摇测时应通知有关人员暂时停止在回路上的一切工作，拆开回路接地点。测试后，应将各回路对地放电并恢复
2
本体非电量保护回路
3
控制、保护、信号回路
（三）微机保护装置检验
序号
检验内容
注意事项
√
1
通电初步检验
6．瓦斯应按探针传动（传动完毕应检查探针返回）并防高空坠落
2
保护装置进行传动试验
4
非电量保护Leabharlann 实际断路器传动5信号及其它回路传动
（六）TA回路直流电阻测试
（七）送电前检查
变压器差动保护试验接线及测试方法
变压器差动保护试验接线及测试方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!差动保护是电力系统中一项关键的保护措施，它能够有效地检测和定位电力系统中的故障，并及时采取措施以保护设备和人员的安全。
变压器差动保护试验方法
我们知道，变压器、发电机的电气主保护为纵向电流差动保护，该保护原理成熟，动作成功率高，从常规的继电器保护到晶体管保护再到现在的微机保护，保护原理都没有多大改变，只是实现此保护的硬件平台随着电子技术的发展在不断升级，使我们的日常操作维护更方便、更容易。
传统继电器差动保护是通过差动CT的接线方式与变比大小不同来进行角度校正及电流补偿的，而微机保护一般接入保护装置的CT全为星型接法，然后通过软件移相进行角差校正，通过平衡系数来进行电流大小补偿，从而实现在正常运行时差流为零，而变压器内部故障时，差流很大，保护动作。
由于变压器正常运行和故障时至少有6个电流（高、低压侧），而我们所用的微机保护测试仪一般只能产生3个电流，因此要模拟主变实际故障时的电流情况来进行差动试验，就要求我们对微机差动保护原理理解清楚，然后正确接线，方可做出试验结果，从而验证保护动作的正确性。
下面我们以国电南京自动化设备总厂电网公司的ND300系列的发变组差动保护为例来具体说明试验方法，其他厂家的应该大同小异。
这里我们选择ND300系列数字式变压器保护装置中的NDT302型号作为试验对象。
该型号的差动保护定值（已设定）见表1:表1NDT302变压器保护装置保护定值单下面我们先来分析一下微机差动保护的算法原理（三相变压器）。
这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。
具体接线见图1：图1而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。
ND300系列变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。
电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。
变压器差动保护原理和试验
三、差动保护的原理
变压器差动保护是按
比较被保护的变压器两侧
电流的数值和相位的原理
实现的。
正常运行及外部故障
时，流入差动继电器中的
电流为零。
'
''
Ir I2 I2 0
K1
三、差动保护的原理
变压器差动保护原 理和试验
ቤተ መጻሕፍቲ ባይዱ
问题思考
问题一： 为什么变压器 需要差动保护？
问题二： 什么是差动保护？
问题三： 怎么差动保护 进行试验？
目录
