计算机型立式光栅式指示表检定仪的原理
光栅式光谱仪原理
光栅式光谱仪原理光栅是一种具有规则周期性结构的光学元件。
它由许多平行排列的等间距透明间隔和不透明栅片组成。
当入射的平行光通过光栅时，它会根据光栅的周期性结构发生衍射现象。
根据衍射定律，发生衍射的角度满足sinθ = mλ/d，其中m为衍射级别，即衍射光的顺序，λ为入射光波长，d为光栅的周期。
在光栅式光谱仪中，光栅通常被放置在一个旋转的主轴上。
当入射光通过光栅时，根据衍射定律可以得到入射波长的分立角度，然后通过光学元件将不同波长的光线分离并聚集到光敏器件上，例如光电二极管或CCD。
通过测量光敏器件上不同位置的光强度，就可以得到光线的衍射角，从而实现光谱测量。
光栅式光谱仪的分辨率取决于光栅的性能和光栅的高次衍射级别。
分辨率可以通过dλ/d=mN来计算，其中dλ是波长差，d是光栅常数，N是光栅使用的级别数。
较高的级别数意味着更高的分辨率，但也会导致衍射的光线更加复杂，需要更多的计算。
因此，分辨率和测量速度之间存在着折衷。
光栅式光谱仪还可以通过更多的光学元件来实现不同的功能。
例如，如果在光谱仪的输入处加入一块棱镜，它可以用来分离光线的偏振状态。
如果在光栅后面放置一个焦散棱镜，它可以根据波长将不同的光线聚焦在不同位置上，从而实现定向波长分离。
光栅式光谱仪的应用非常广泛。
在化学和物理领域，它常用于测量物质的光谱特性，例如元素分析、化学反应动力学分析等。
在天文学中，它被用来研究宇宙中不同天体的光谱特征。
此外，光栅式光谱仪还常用于激光技术、光通信、生物医学等领域。
总结起来，光栅式光谱仪基于光栅的衍射原理，通过衍射定律计算入射波长的分立角度，并通过光学元件将不同波长的光线分离并聚焦在光敏器件上实现光谱测量。
它具有简单、高分辨率和广泛的应用等优点，被广泛应用于各个领域的光谱分析与测量中。
光栅尺的工作原理
光栅尺的工作原理光栅尺是一种用于测量和检测物体位置的精密测量仪器，广泛应用于机械加工、自动化控制和精密测量领域。
其工作原理基于光学干涉原理和编码技术，能够实现高精度的位置测量。
光栅尺的主要组成部分包括光源、光栅、检测器和信号处理器。
光源发出一束平行光线照射到光栅上，光栅是由一系列等距的透明和不透明条纹组成的，这些条纹被称为光栅线。
当光线通过光栅时，会发生折射和衍射现象。
光栅尺的工作原理可以分为两种类型：增量式和绝对式。
1. 增量式光栅尺工作原理：增量式光栅尺通过测量光栅线的移动来确定物体的位置。
当物体移动时，光栅线也会相应地移动。
光栅尺上的检测器会接收到经过光栅衍射的光信号，并将其转换为电信号。
信号处理器会对电信号进行处理，计算出物体的位移或位置信息。
2. 绝对式光栅尺工作原理：绝对式光栅尺通过在光栅上编码信息来直接确定物体的位置。
光栅上的每一个光栅线都被编码成独特的二进制码。
检测器接收到经过光栅衍射的光信号后，会将其转换为对应的二进制码。
信号处理器会将二进制码转换为物体的绝对位置信息。
光栅尺的工作原理基于光学干涉原理。
当光线通过光栅时，会发生衍射现象，即光线会在光栅上产生干涉条纹。
这些干涉条纹的形状和间距与光栅的结构参数相关。
通过测量干涉条纹的特征，可以计算出物体的位移或位置信息。
光栅尺的精度受到多个因素的影响，包括光栅线的间距、光源的稳定性、检测器的灵敏度等。
为了提高测量精度，光栅尺通常采用高精度的光栅和稳定的光源，同时配备高分辨率的检测器和精密的信号处理器。
总结起来，光栅尺的工作原理基于光学干涉原理和编码技术，能够实现高精度的位置测量。
通过测量光栅线的移动或解码光栅上的信息，可以确定物体的位移或位置信息。
光栅尺在机械加工、自动化控制和精密测量领域具有重要的应用价值。

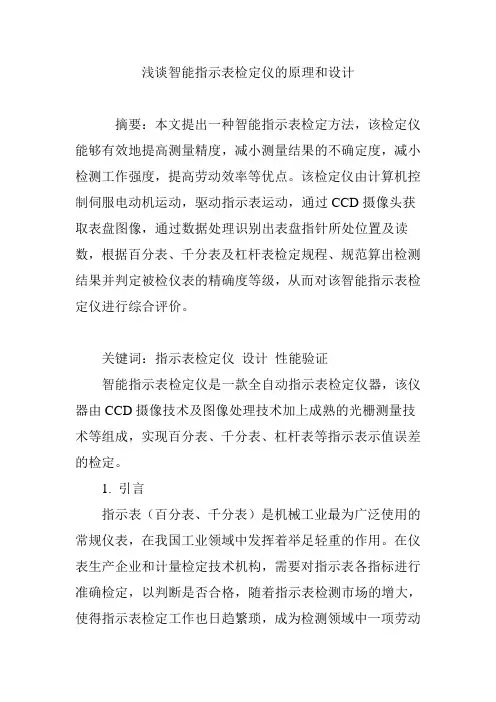

浅谈智能指示表检定仪的原理和设计
浅谈智能指示表检定仪的原理和设计摘要：本文提出一种智能指示表检定方法，该检定仪能够有效地提高测量精度，减小测量结果的不确定度，减小检测工作强度，提高劳动效率等优点。
该检定仪由计算机控制伺服电动机运动，驱动指示表运动，通过CCD摄像头获取表盘图像，通过数据处理识别出表盘指针所处位置及读数，根据百分表、千分表及杠杆表检定规程、规范算出检测结果并判定被检仪表的精确度等级，从而对该智能指示表检定仪进行综合评价。
关键词：指示表检定仪设计性能验证智能指示表检定仪是一款全自动指示表检定仪器，该仪器由CCD摄像技术及图像处理技术加上成熟的光栅测量技术等组成，实现百分表、千分表、杠杆表等指示表示值误差的检定。
1. 引言指示表（百分表、千分表）是机械工业最为广泛使用的常规仪表，在我国工业领域中发挥着举足轻重的作用。
在仪表生产企业和计量检定技术机构，需要对指示表各指标进行准确检定，以判断是否合格，随着指示表检测市场的增大，使得指示表检定工作也日趋繁琐，成为检测领域中一项劳动强度大的工作。
以往的指示表检定方法基本是采用高精度测微机构为标准，如千分尺，通过不断旋转测微杆改变长度由人眼进行示值读数，然后反行程改变测微杆检测反行程读取数据，普通0～10mm的百分表原始读数200多个点，最后由200多个读数计算指示表的示值误差、回程差等指标。
这种检定方法存在的问题是：（1）人工目视读数的精度低，可靠性差，重复性差；（2）检定人员的劳动强度大，检定耗时长，工作效率低，易疲劳；（3）只能进行有限位置的定点检定，灵活性和通用性差；（4）手工计算效率低，计算繁琐，易出错。
近年来，检测市场逐步出现各类半自动指示表检定仪，不同程度的减轻了检定员的劳动强度，但标准器的检测精度残差不齐、夹杂人工操作部分，检测结果不确定评定中稳定性和重复性贡献依然较大。
因此，尽快研制出一种能够快速、准确、稳定的能与人更好沟通的全自动指示表检定仪，将对我国的仪表生产和检定发挥很大的作用。
光栅式指示表检定仪与机械式指示表检定仪的区别
指示表是利用机械传动系统，将测量杆的直线位移转变为指针在圆刻度盘上的角位移，并由刻度盘进行读数的测量器具。其中，分度值为0.01mm的称为百分表，分度值为0.001mm的称为干分表。测量范围超过10mm以上的指示表，一般称为大量程指示表。分为指针式和电子数显式。
4、使用方便性之对比
A先栅式指示表检定仪的操作方法最符合人的工作习惯，它是由操作者自由控制测头前进的速度，很容易操作。
B机械式指示表检定仪的操作是由步进电机带动测头前行．检定方式正好与人的工作习惯相反，而且操作人员必须精力高度集中，使人非常疲劳。
5、检定过程中出现错误
A光栅式指示表检定仪在检定过程中可以中途停止、回退、出现错误可以更正并可以进行修改而不影响精度。
光栅式检定仪与机械式产品之优劣对比
1、精度之对比
A光栅式指示表检定仪的全程误差（0-10mm）约为1 u m。
光栅式仪器的原理与机械式不同，它主要是由两块相距很近的光栅尺构成，通过光栅光学系统形成的莫尔条纹之明暗变化，经光电转换系统变为电信号，进而驱动专用处理器完成长度计量工作。此外光栅的刻划极为精密．比机械丝杠精密的多。采用电子细分还可以进一步提高它的分辨率和精度。
指示表检定仪，顾名思义，就是用来检定指示表准确度的仪器。目前市面上的指示表检定仪分为机械式指示表检定仪和光栅式指示表检定仪。
随着技术的发展，电子式数字化并利用微机进行数据处理的计量仪器、装置得到广泛应用，并逐步代替老式传统纯机械式仪器。机械式指示表检定仪由于，市面上主流的指示表检定仪为光栅式指示表检定仪，有手动型、电动型和全自动等。例如能检定各类指示表的SJ2018指示表全自动检定仪。
7、使用寿命之对比

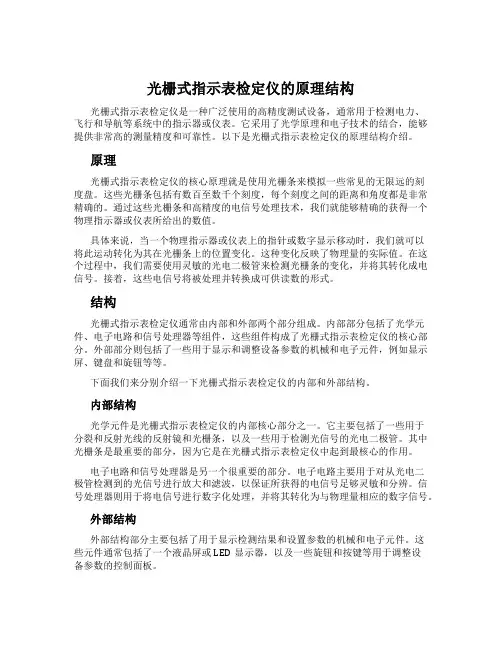

光栅式指示表检定仪的原理结构
光栅式指示表检定仪的原理结构光栅式指示表检定仪是一种广泛使用的高精度测试设备，通常用于检测电力、飞行和导航等系统中的指示器或仪表。
它采用了光学原理和电子技术的结合，能够提供非常高的测量精度和可靠性。
以下是光栅式指示表检定仪的原理结构介绍。
原理光栅式指示表检定仪的核心原理就是使用光栅条来模拟一些常见的无限远的刻度盘。
这些光栅条包括有数百至数千个刻度，每个刻度之间的距离和角度都是非常精确的。
通过这些光栅条和高精度的电信号处理技术，我们就能够精确的获得一个物理指示器或仪表所给出的数值。
具体来说，当一个物理指示器或仪表上的指针或数字显示移动时，我们就可以将此运动转化为其在光栅条上的位置变化。
这种变化反映了物理量的实际值。
在这个过程中，我们需要使用灵敏的光电二极管来检测光栅条的变化，并将其转化成电信号。
接着，这些电信号将被处理并转换成可供读数的形式。
结构光栅式指示表检定仪通常由内部和外部两个部分组成。
内部部分包括了光学元件、电子电路和信号处理器等组件，这些组件构成了光栅式指示表检定仪的核心部分。
外部部分则包括了一些用于显示和调整设备参数的机械和电子元件，例如显示屏、键盘和旋钮等等。
下面我们来分别介绍一下光栅式指示表检定仪的内部和外部结构。
内部结构光学元件是光栅式指示表检定仪的内部核心部分之一。
它主要包括了一些用于分裂和反射光线的反射镜和光栅条，以及一些用于检测光信号的光电二极管。
其中光栅条是最重要的部分，因为它是在光栅式指示表检定仪中起到最核心的作用。
电子电路和信号处理器是另一个很重要的部分。
电子电路主要用于对从光电二极管检测到的光信号进行放大和滤波，以保证所获得的电信号足够灵敏和分辨。
信号处理器则用于将电信号进行数字化处理，并将其转化为与物理量相应的数字信号。
外部结构外部结构部分主要包括了用于显示检测结果和设置参数的机械和电子元件。
这些元件通常包括了一个液晶屏或LED显示器，以及一些旋钮和按键等用于调整设备参数的控制面板。
如何使用立体光栅扫描仪进行测量
如何使用立体光栅扫描仪进行测量使用立体光栅扫描仪进行测量立体光栅扫描仪是一种广泛应用于工业、医疗、科学研究等领域的高精度测量设备。
它通过光栅原理和扫描技术，能够快速、准确地获取三维物体的表面形状信息。
本文将介绍立体光栅扫描仪的原理、应用和使用方法。
一、原理概述立体光栅扫描仪的原理基于光栅干涉原理。
它由一束激光光束和一个光栅构成。
激光光束经过透镜聚焦形成一个细小的光斑，然后照射到被测物体表面。
被测物体表面的形状会对激光光斑产生干涉效应，这种干涉效应会通过光栅反射回来，并被接收器接收。
接收器会将接收到的反射光转换为电信号，并经过计算和分析后得到物体的三维形状信息。
二、基本原理和组成立体光栅扫描仪主要由光源、透镜、光栅、光电传感器和计算机控制系统等部分组成。
光源是扫描仪的重要组成部分，一般采用激光光源。
激光光源具有高亮度、高单色性和直线传播等特点，能够提供稳定的光束，保证测量的精度。
透镜用于聚焦激光光束，使其形成一个细小的光斑。
透镜的选取要根据被测物体的尺寸和形状进行合理的设计。
光栅是光栅扫描仪的核心部分，它是一种有规律的光学元件，可以将光线分成若干个方向。
光栅分为直线型和激光型两种，一般用于测量工程中的光栅为直线型光栅。
光栅的刻线数量决定了最终测量结果的分辨率。
光电传感器主要用于接收反射回来的光信号，并将其转换为电信号。
光电传感器的性能直接影响着立体光栅扫描仪的测量精度。
计算机控制系统用于数据的采集、处理和分析。
通过计算机，我们可以实现测量数据的可视化，以及测量结果的导出和保存。
三、应用领域立体光栅扫描仪在很多领域都有广泛的应用。
以工业应用为例，立体光栅扫描仪可以应用于模具设计制造、汽车造型设计、鞋业设计等方面。
通过测量物体的三维形状信息，可以实现产品的快速设计、检测和分析。
在医疗方面，立体光栅扫描仪可以应用于面部重建、牙齿矫正和义肢设计等方面，为医生和患者提供可靠的测量数据。
科学研究方面，立体光栅扫描仪可以应用于物理实验、材料表征等方面，为科学家提供准确的实验数据。
光栅尺的测量原理
光栅尺的测量原理在现代制造和加工领域中，准确测量物体尺寸和位置是非常关键的。
光栅尺是一种常见的精密测量工具，它可以准确地测量线性和旋转运动。
本文将介绍光栅尺的测量原理以及其工作原理。
光栅尺的定义光栅尺是一种测量仪器，用于测量物体的线性和旋转运动。
它主要由一个光栅条和一个电子读取头组成。
光栅条是由许多平行光栅线组成的，这些光栅线具有相同的间隔，可以通过光学或机械方式制成。
电子读取头通过测量光栅线的运动来确定物体的位置和运动。
光栅尺的测量原理光栅尺的测量原理基于光栅线与光学读取头之间的相互作用。
当光栅线在运动时，电子读取头可以测量到这种运动的变化。
光栅尺的原理如下：1.光栅线的间隔光栅线的间隔是光栅尺测量原理的基础。
光栅尺中的光栅线通常是由透明区域和不透明区域组成的。
当光线照射到光栅线上时，透过光栅线的光束和被挡住的光束之间会产生干涉。
这种干涉产生了带有定义间距的明暗条纹。
利用这些明暗条纹，可以计算出光栅线的间隔。
2.光学读取头的工作原理光学读取头工作原理的核心是反射式的光功率谱。
当光学读取头被照射时，光线会反弹回到读取头。
光栅条的运动会导致光线反射的角度发生变化，使得光线进入不同的探测光源。
通过计算这些光线的距离差，可以确定物体的位置和运动。
3.电子读取头的工作原理电子读取头是通过测量光栅线运动的变化来确定物体位置和运动的。
当光栅条移动时，对应光栅线的运动会导致电子读取头的输出信号发生变化。
这个输出信号的变化可以计算出物体的位置和运动。
光栅尺的工作原理光栅尺的工作原理可以被描述为光栅条与电子读取头之间的相互关系。
光栅条是由许多平行光栅线组成的，这些光栅线具有相同的间隔。
电子读取头通过测量这些光栅线的运动来测量物体的位置和运动。
光栅尺的工作原理可以简单地概括为：1.当物体运动时，光栅尺固定在物体上也会同时移动。
2.光栅信息传感器可以感知到光栅条上的运动。
3.传感器将检测到的光栅信息转换为数字信号。
4.通过计算这些数字信号的差异，可以获得物体的位置和运动。
指示表全自动检定仪原理和使用方法
指示表全自动检定仪原理和使用方法一. 指示表全自动检定仪概述SJ2018指示表全自动检定仪采用进口高精度光栅测量系统、精确的光栅位移测控技术、长寿命精密专利导轨、进口电机控制系统、专利无反射光源、高分辨率CCD、彩色大屏幕液晶显示与触控系统及最新数字图像处理技术，实现指示表的全自动、高精度检定。
采用计算机自动控制电机精确驱动光栅位移，不需要手工旋转手轮或微分筒；采用检定软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高检定速度的同时，全面解放了体力和脑力。
二. 指示表全自动检定仪工作原理指示表全自动检定仪，采用计量光栅尺作为长度标准。
指示表检定仪接收到检定软件的控制命令后，自动移动测杆到各检定点，将标准位移数据传输到计算机，同时计算机获取指示表图像自动识别出读数，该识别结果同光栅测量的标准位移相比较，得出指示表的检定点误差。
在检定软件上选择表的类型、分度值和量程等参数后，软件会按照国家有关计量检定规程自动进行检定，检定完成后对误差数据进行计算处理和保存误差数据，最后可以显示和打印误差数据表格和曲线以及检定结果。
三.指示表全自动检定仪使用方法全自动指示表检定仪，操作简单，初学者几天就能够学会。
用户只要能够学会正确并快速的装卸指示表，整个检定工作就能够很快完成。
装载指示表的流程如下：（1）用夹具1加好指示表，移动到指示表检定仪的摄像头正对面，距离在5—10mm，（2）调节光圈，使软件里指示表图像亮度适中，（3）调节图像的清晰度和大小，使得图像上无亮点、阴影，刻度线末端与软件红圈相切，（4）检查表盘中心与软件红十字中心重合，图像上无亮点，有的话，抓住焦距不动，调效应换，直到亮点消失。
指示表检定仪在检定之前，需要正确输入被检指示表的信息和检定参数。
然后，点击主界面的“开始检定”按钮，软件就开始检定指示表。
直到，检定过程完成，用户可以查看、修改、删除、下载、打印检定结果。
光栅光谱仪原理
光栅光谱仪原理光栅光谱仪是一种利用光栅原理进行光谱分析的仪器，它能够将入射光按照波长进行分离，从而获取样品的光谱信息。
光栅光谱仪的原理主要包括入射光的分散、光栅的作用和光谱的检测三个方面。
首先，光栅光谱仪的原理涉及到入射光的分散。
当入射光线通过准直器后，会被分散成不同波长的光线。
这是因为不同波长的光线在介质中的折射率不同，导致光线的偏折角也不同，从而形成不同波长的光线在空间中的分散。
其次，光栅的作用是光栅光谱仪原理中的关键环节。
光栅是一种具有周期性结构的光学元件，它能够将入射光线按照波长进行进一步分散。
光栅上的周期性结构会使不同波长的光线发生衍射，从而形成不同波长的光线在不同角度上的衍射光谱。
通过调整光栅的角度或者改变入射光线的波长，可以使不同波长的光线分别聚焦在不同的位置上，从而实现光谱的分离和检测。
最后，光谱的检测是光栅光谱仪原理中的最终环节。
经过光栅分散后的光线会被聚焦到光谱仪的检测器上，检测器会将光信号转换成电信号，并进行信号放大和处理，最终得到样品的光谱信息。
光栅光谱仪的检测器通常采用光电二极管、CCD等光电探测器，具有高灵敏度和快速响应的特点。
总的来说，光栅光谱仪原理是基于光的波长分散特性和光栅的衍射原理，通过光谱仪的检测器将分散后的光线转换成电信号，实现对样品光谱信息的获取。
光栅光谱仪在化学分析、光谱学研究、材料表征等领域有着广泛的应用，是一种重要的光谱分析仪器。
在实际应用中，光栅光谱仪的原理不仅可以用于分析样品的光谱特性，还可以用于测量光源的光谱分布、检测光学元件的波长特性等。
通过对光栅光谱仪原理的深入理解，可以更好地利用光谱仪进行光谱分析和研究，为科学研究和工程应用提供有力的支持。
光栅测量的基本原理
光栅测量的基本原理小伙伴，今天咱们来唠唠光栅测量这个超有趣的事儿。
你看啊，光栅呢，就像是一把超级神奇的小尺子。
它是由很多等间距的透光和不透光的线条组成的。
想象一下，就像咱们小时候画的那种有规律的条纹一样，只不过这个更加精密啦。
光栅测量的原理呀，其实就像是在玩一种很巧妙的光影游戏。
当光照射到光栅上的时候，就会发生衍射现象。
这衍射呢，就像是光被光栅给打散了，然后形成了好多好多条光线。
这些光线可不是乱走的哦，它们会按照一定的规律分布。
就好像一群听话的小娃娃，各自站到了自己该站的位置上。
这里面有个特别好玩的地方。
因为光栅的线条间距是固定的，所以光衍射之后形成的这些光线之间的角度也是固定的。
这就好比是一个密码，只要我们知道了这个密码，就能通过测量这些光线之间的角度或者是它们之间的距离变化，来知道一些其他的信息呢。
比如说，如果有个物体移动了，这个物体和光栅之间的相对位置就改变了。
那光照射到光栅上再衍射出来的光线的情况也就跟着变了。
可能原本两条光线之间的角度是30度，物体一动，这个角度就变成31度了。
我们就可以根据这个角度的变化算出物体移动了多少距离。
这就像是光在给我们悄悄传递小秘密，告诉我们物体的位置变化啦。
而且呀，光栅测量还特别精确呢。
它就像一个特别细心的小侦探，哪怕是很微小的变化都能察觉到。
这是因为那些光栅的线条间距非常非常小，就像头发丝的几分之一那么细。
这么小的间距就使得测量可以很精准。
你要是把光栅想象成一个舞台，光就是在这个舞台上表演的小演员。
当舞台有一点点晃动或者变化的时候，小演员的表演就会有不同的呈现。
我们就是那个聪明的观众，能从演员表演的变化里知道舞台到底发生了什么。
再来说说不同类型的光栅测量。
有一种是透射式光栅测量，光就像一个调皮的小精灵，从光栅的一边穿过到另一边，然后在这个过程中发生衍射，我们就在另一边接收这些衍射光来进行测量。
还有反射式光栅测量呢，光就像一个小皮球，打到光栅上然后弹回来，在弹回来的这个过程中因为光栅的作用发生了衍射，我们再根据这个衍射情况来测量。
简述光栅尺测量原理
简述光栅尺测量原理光栅尺是一种用于测量运动距离和位置的高精度测量仪器。
它由光栅、读头、信号处理电路和显示装置组成。
其原理是基于光学干涉原理和电子信号处理技术。
一、光栅原理光栅是一种具有周期性透明和不透明条纹的平面结构，通常由玻璃或石英制成。
当光线通过光栅时，会发生衍射现象，即光线被分成多个方向传播的子波。
这些子波间存在相位差，形成干涉条纹。
干涉条纹的间距与光栅的周期有关，而周期可以通过加工技术控制。
二、读头原理读头是将干涉条纹转换为电信号的装置。
它由一个发射器和一个接收器组成。
发射器发出一束激光，照射到移动的物体上，并被反射回来。
接收器接收到反射回来的激光，并将其转换为电信号。
三、信号处理原理信号处理电路对读头输出的电信号进行放大和滤波等处理，以提高测量精度和稳定性。
同时，它还可以将电信号转换为数字信号，并进行计数和计算，以确定物体的位置和运动距离。
四、测量原理光栅尺的测量原理是基于光栅和读头的干涉现象。
当物体移动时，读头接收到的反射激光相位会发生变化，从而导致干涉条纹的移动。
通过对干涉条纹进行计数和计算，可以确定物体的位置和运动距离。
五、应用领域光栅尺广泛应用于精密机床、半导体设备、自动化生产线等领域。
它具有高精度、高稳定性、反应速度快等优点，可以满足对位置和运动距离要求极高的场合。
同时，随着技术不断进步，光栅尺已经实现了微型化和集成化，可以更加方便地应用于各种场合。
综上所述，光栅尺是一种基于光学干涉原理和电子信号处理技术的高精度测量仪器。
它通过测量干涉条纹来确定物体的位置和运动距离，在工业自动化等领域具有广泛应用前景。
光栅尺工作原理及基础理论
光栅尺工作原理及详细介绍光栅：光栅是结合数码科技与传统印刷的技术，能在特制的胶片上显现不同的特殊效果。
在平面上展示栩栩如生的立体世界，电影般的流畅动画片段，匪夷所思的幻变效果。
光栅是一*由条状透镜组成的薄片，当我们从镜头的一边看过去，将看到在薄片另一面上的一条很细的线条上的图象，而这条线的位置则由观察角度来决定。
如果我们将这数幅在不同线条上的图象，对应于每一个透镜的宽度，分别按顺序分行罗列印刷在光栅薄片的反面上，当我们从不同角度通过透镜观察，将看到不同的图象。
光栅尺：其实起到的作用是对刀具和工件的坐标起一个检测的作用，在数控机床中常用来观察其是否走刀有误差，以起到一个补偿刀具的运动的误差的补偿作用，其实就象人眼睛看到我切割偏没偏的作用，然后可以给手起到一个是否要调整我是否要改变用力的标准。
【相当于眼睛】一、引言目前在精细机加工和数控机库中采用的精细位称数控系统框图。
随着电子技术和单片机技术的开展，光栅传感器在位移测量系统得到广泛应用，并逐步向智能化方向转化。
利用光栅传感器构成的位移量自动测量系统原理示意图。
该系统采用光栅挪移产生的莫尔条纹与电子电路以及单片机相结合来完成对位移量的自动测量，它具有判别光栅挪移方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及温度误差修正等功能。
下面对该系统的工作原理及设计思想作以下介绍。
二、电子细分与判向电路光栅测量位移的实质是以光栅栅距为一把标准尺子对位称量发展测量。
目前高分辨率的光栅尺普通造价较贵，且创造艰难。
为了提高系统分辨率，需要对莫尔条纹发展细分，本系统采用了电子细分方法。
当两块光栅以弱小倾角重叠时，在与光栅刻线大致垂直的方向上就会产生莫尔条纹，随着光栅的挪移，莫尔条纹也随之上下挪移。
这样就把对光栅栅距的测量转换为对莫尔条纹个数的测量，同量莫尔条纹又具有光学放大作用，其放大倍数为：(1) 式中： W 为莫尔条纹宽度； d 为光栅栅距〔节距〕；θ 为两块光栅的夹角， rad在一个莫尔条纹宽度内，按照一定间隔放置 4 个光电器件就能实现电子细分与羊向功能。
光栅测量装置原理
光栅测量装置原理光栅测量装置是一种常用于测量光谱的仪器。
它利用光栅的作用原理，通过光的衍射和干涉现象，可以精确地测量光的波长和强度。
本文将介绍光栅测量装置的原理及其应用。
一、光栅的基本原理光栅是一种具有高度规则的刻线结构的光学元件。
它可以通过将一个光束分解成多个衍射光束来实现光的分光。
光栅的光学原理基于衍射现象，当入射光束通过光栅时，被分为不同的衍射光束。
光栅的刻线间距决定了不同衍射光束的波长和角度分布。
二、测量原理光栅测量装置一般由光源、光栅、光谱仪和检测器组成。
光源发出的连续光通过光栅后，光栅将其分解成多个不同的衍射光束。
这些衍射光束进入光谱仪，经过进一步的分光处理后被检测器所测量。
光栅测量装置的最基本应用就是测量光的波长。
根据光栅的衍射原理，不同波长的光在光栅上产生不同的衍射角度。
通过测量不同的衍射角度，可以计算出光的波长。
此外，光栅测量装置还可以用于测量光的强度。
光栅上的衍射光束的强度与光源的光强有关。
通过测量不同波长的衍射光束的强度，可以得到与波长对应的光的强度，从而了解光的光谱特性。
三、应用领域光栅测量装置在很多领域都有广泛的应用。
在物理研究和教学中，光栅测量装置被广泛用于测量不同波长的光以及光的强度分布，可以帮助研究人员深入了解光的性质，并进行光谱分析。
在光学通信领域，光栅测量装置被用于测量光纤传输中的信号，判断光传输的质量和性能。
通过测量光信号的波长和强度，可以对光传输的损耗和噪声进行有效的补偿和优化。
在光谱分析领域，光栅测量装置被用于分析和检测样品的光谱特性。
通过测量不同波长的光的强度和分布，可以得到样品的光谱信息，进而用于物质的成分分析和质量检测。
总结：光栅测量装置利用光栅的衍射和干涉原理，可以精确地测量光的波长和强度。
它在物理研究、光学通信和光谱分析等领域有着重要的应用。
随着科学技术的不断进步，光栅测量装置的性能将进一步提高，为更加精确的测量和分析提供更多可能。
光栅式扫描仪的原理和应用
光栅式扫描仪的原理和应用1. 光栅式扫描仪的原理•光栅：光栅是由一系列平行的线条组成的透明或不透明的周期性结构。
在光栅式扫描仪中，光栅通常由光学玻璃或光学塑料制成。
•扫描仪：扫描仪是一种用于将纸质文件或图像转换为数字信号的设备。
它通过光学传感器将图像转化为数字形式，然后存储到计算机中进行进一步处理。
光栅式扫描仪的原理可以简单概括为以下几个步骤：1.光源发射：光栅式扫描仪通过内置的光源（通常是LED或气体放电光源）产生高亮度的光束。
2.光束聚焦：光束经过透镜系统聚焦到一个细小的光斑上。
3.光斑照射：光斑被照射到要扫描的纸张或图像上。
4.反射获取：被照射到的光斑被物体上的颜色或反射程度的差异所影响，不同颜色或反射程度的区域会使光斑的亮度发生变化。
5.光斑解析：光栅式扫描仪中的光学传感器（通常是CCD或CIS传感器）将光斑的亮度变化转换为数字信号。
6.信号处理：扫描仪内部的电路将传感器传回的模拟信号转换为数字信号，并进行调整、纠正、增强等处理。
7.信号输出：处理后的数字信号通过接口（如USB、Ethernet等）传输给计算机，供使用者进行后续处理和存储。
2. 光栅式扫描仪的应用2.1 文档数字化光栅式扫描仪被广泛用于将纸质文档转换为电子文件。
通过扫描纸质文档，可以将其转化为可编辑、可搜索的电子文件，方便存储、检索和分享。
这在办公场所、图书馆、档案管理等领域有着重要的应用。
2.2 影像数字化光栅式扫描仪也可以将实物影像（如照片、底片等）转换为数字影像。
通过数字化处理，可以对影像进行编辑、修复、增强等操作，提高图像质量和保存效率。
此外，数字化的影像还可以方便地用于印刷、出版、展览等用途。
2.3 艺术品保护与展示光栅式扫描仪在艺术品保护与展示领域也发挥着重要作用。
通过扫描绘画作品或文物，可以制作高分辨率的数字复制品，用于保护和保存原作品。
同时，这些数字复制品也可以用于展示、研究和教育，方便广大观众欣赏和学习。
光栅尺测量原理
光栅尺测量原理光栅尺测量原理使用的是光栅的原理。
光栅尺是一种高精度的测量仪器，它主要用于机床、机器人等机械系统中对位移进行精确测量。
光栅尺由玻璃或者金属制成，被放置在被测量物体的表面上。
光栅尺的原理是利用平行排列的光栅来进行位置的测量。
在光栅尺中，通常使用的是光学干涉法，将光源照射到光栅上，当光通过光栅时，它会被分解成一些独立的光束，这些光束会互相干涉，形成一些干涉条纹。
当被测量对象移动时，条纹会移动，通过观察移动的条纹，就能够计算出被测量对象的位置。
光栅尺的优点在于其高精度、高分辨率以及无需接触被测量物体。
光栅尺的工作原理使其能够在环境温度变化时保持精度，这也是其他测量仪器所无法达到的。
此外，光栅尺的快速响应速度使其应用于机器人控制和高速工作的机床中。
虽然光栅尺的精度远高于许多其他测量方法，但如果被测对象发生了变形或者影响了光线传输的因素，光栅尺的精度就无法保证。
此外，由于光栅尺会受到干扰，例如其他光源的干扰、尘土沉淀等因素，也会导致误差的产生。
在日常的工作中，工程师们经常需要对各种设备进行定位、运动轨迹的测量，而此时光栅尺成为了一个不可或缺的工具。
在现代工业生产的发展中，光栅尺正日益被广泛应用，成为了一种重要的测量手段，它的应用范围还在不断扩大。
综上所述，光栅尺测量原理使用的是光栅的原理，通过光学干涉法进行位置测量，具有高精度、高分辨率、无需接触被测量物体等特点，适用于机器人控制和高速工作的机床中。
尽管光栅尺不可避免会受到各种干扰因素的影响，但其在工业测量中的重要性不容忽视，因此光栅尺在未来的工业生产中仍有广阔的应用前景。
光栅尺工作原理
光栅尺工作原理光栅尺是一种用于测量线性位移的精密测量设备，广泛应用于机械加工、自动化控制等领域。
其工作原理基于光学干涉原理和编码技术，通过光栅尺上的光栅条纹与读取头之间的光学干涉来实现精确的位移测量。
光栅尺由光栅尺条和读取头两部分组成。
光栅尺条是一种具有高精度刻线的光学元件，通常由光栅条纹和基座构成。
光栅条纹是由一系列等距的透明条纹和不透明条纹组成，其周期和间距均非常精确。
读取头则是光栅尺的光电转换部分，用于将光栅条纹转换为电信号。
光栅尺的工作原理如下：当被测物体发生位移时，读取头通过光源照射到光栅尺条上的光栅条纹上。
光栅条纹会对光进行衍射和干涉，形成一系列光强分布的条纹。
这些条纹经过读取头的光电转换器转换为电信号。
读取头中的光电转换器通常采用光电二极管或光电三极管。
当光栅尺条上的光栅条纹移动时，光电转换器会感受到光强的变化，进而产生相应的电信号。
这些电信号经过放大和处理后，可以得到与光栅尺条上位移相关的电信号。
为了提高测量精度，光栅尺通常采用差动测量方式。
差动测量方式利用两个读取头分别读取光栅尺条的两个侧面，通过比较两个读取头的输出信号来消除误差。
差动测量方式可以有效消除光栅尺条上的非线性误差、温度漂移等因素对测量结果的影响，提高测量的精度和稳定性。
光栅尺的测量精度通常由光栅条纹的周期决定。
光栅条纹的周期越小，测量精度越高。
目前市场上常见的光栅尺的周期范围从几微米到几十微米不等，精度可达到亚微米级别。
此外，光栅尺还具有较高的分辨率和重复性，能够满足精密加工和控制系统对位移测量的要求。
总结起来，光栅尺是一种基于光学干涉原理和编码技术的精密测量设备。
通过光栅条纹与读取头的光学干涉，实现对位移的精确测量。
光栅尺具有高精度、高分辨率和高重复性等优点，广泛应用于机械加工、自动化控制等领域。
光栅光谱仪原理
光栅光谱仪原理
光栅光谱仪是一种利用光栅原理来进行光谱分析的仪器。
光栅光谱仪的工作原
理主要包括入射光的衍射、光栅的色散和光谱的检测三个部分。
首先，入射光的衍射是指当入射光线照射到光栅上时，由于光栅表面的周期性
结构，会出现衍射现象。
光栅的周期性结构可以将入射光线分散成多个不同波长的衍射光线。
这些衍射光线的角度和强度与入射光的波长相关，因此可以通过测量衍射光线的角度和强度来确定入射光的波长。
其次，光栅的色散是指光栅对不同波长的光线具有不同的衍射角度。
这是因为
光栅的周期性结构决定了不同波长的光线在光栅上的衍射效果不同，从而使得不同波长的光线被分散到不同的位置。
通过测量衍射光线的角度，可以确定不同波长的光线在光栅上的衍射位置，进而得到光谱图。
最后，光谱的检测是指利用光电探测器等设备来测量光栅衍射出的光线的强度。
光电探测器可以将光信号转换为电信号，并通过信号处理电路对光谱进行分析和处理。
通过测量不同波长的光线的强度，可以得到样品的光谱信息，包括吸收光谱、发射光谱等。
总的来说，光栅光谱仪利用光栅原理对入射光进行衍射、色散和检测，从而实
现对样品光谱信息的获取。
光栅光谱仪具有高分辨率、宽波长范围、精准的波长测量等优点，被广泛应用于化学分析、光谱学研究、材料表征等领域。
光栅光谱仪的原理简单而又精密，其工作原理的深入理解对于光谱学和光学研
究具有重要意义。
通过对光栅光谱仪原理的深入学习和掌握，可以更好地应用光栅光谱仪进行科学研究和实验分析，为相关领域的发展做出贡献。
光栅尺工作原理
1 光栅尺工作原理光栅位移传感器的工作原理，是由一对光栅副中的主光栅（即标尺光栅）和副光栅（即指示光栅）进行相对位移时，在光的干涉与衍射共同作用下产生黑白相间（或明暗相间）的规则条纹图形，称之为莫尔条纹。
经过光电器件转换使黑白（或明暗）相同的条纹转换成正弦波变化的电信号，再经过放大器放大，整形电路整形后，得到两路相差为90o的正弦波或方波，送入光栅数显表计数显示。
二、工作原理常见光栅的工作原理都是根据物理上莫尔条纹的形成原理进行工作的。
图4-9是其工作原理图。
当使指示光栅上的线纹与标尺光栅上的线纹成一角度来放置两光栅尺时，必然会造成两光栅尺上的线纹互相交叉。
在光源的照射下，交叉点近旁的小区域内由于黑色线纹重叠，因而遮光面积最小，挡光效应最弱，光的累积作用使得这个区域出现亮带。
相反，距交叉点较远的区域，因两光栅尺不透明的黑色线纹的重叠部分变得越来越少，不透明区域面积逐渐变大，即遮光面积逐渐变大，使得挡光效应变强，只有较少的光线能通过这个区域透过光栅，使这个区域出现暗带。
这些与光栅线纹几乎垂直，相间出现的亮、暗带就是莫尔条纹。
莫尔条纹具有以下性质：(1) 当用平行光束照射光栅时，透过莫尔条纹的光强度分布近似于余弦函数。
(2) 若用W表示莫尔条纹的宽度，d表示光栅的栅距，θ表示两光栅尺线纹的夹角，则它们之间的几何关系为W=d／sin当角很小时，上式可近似写W=d／θ若取d=0.01mm,θ=0.01rad，则由上式可得W=1mm。
这说明，无需复杂的光学系统和电子系统，利用光的干涉现象，就能把光栅的栅距转换成放大100倍的莫尔条纹的宽度。
这种放大作用是光栅的一个重要特点。
(3) 由于莫尔条纹是由若干条光栅线纹共同干涉形成的，所以莫尔条纹对光栅个别线纹之间的栅距误差具有平均效应，能消除光栅栅距不均匀所造成的影响。
(4) 莫尔条纹的移动与两光栅尺之间的相对移动相对应。
两光栅尺相对移动一个栅距d，莫尔条纹便相应移动一个莫尔条纹宽度W，其方向与两光栅尺相对移动的方向垂直，且当两光栅尺相对移动的方向改变时，莫尔条纹移动的方向也随之改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机型立式光栅式指示表检定仪的原理
计算机型立式光栅式指示表检定仪是光电机集一体化的新型高科技计量检测产品,在以往光栅式指示表检定仪的基础上改进后的新产品；
可检定国内规程所列的19种规格的指示表及非标准指示表的示值误差和回程误差。
(包括0-3、0-5、0-10、0-20、0-30、0-50㎜百分表,0-1、0-2、0-3、0-5㎜千分表,±0.4、±0.5㎜杠杆百分表,0-0.2㎜杠杆千分表,测头行程0.6、0.8、1.0、1.2、1.6㎜内径百分表,0-0.8㎜内径千分表)。
它具有准确度提高、无回程误差、工作稳定可靠、操作舒适、携带方便、安装简便,检定数据可以存储等优点,可以用来检定各种规格的百分表、千分表、杠杆表、内径表的示值误差和回程误差(增设非标准检定功能)、并且根据检定规范对数据的判断处理。
该仪器紧跟国家标准,完全符合国家检定规程的要求,提供升级软件,是计量部门和重工企业计量室标准升级换代的理想可靠的产品。
仪器具有手控和自动定时进行检定数据采样功能;具有随时暂停、防止操作错误和修改错误数据功能;设有检定音响提示和超差语音提示;可以选择检定数据位数的程度(检定分辨力,“0”,“0.00”),用来提高同一块表检定结果的统一性。
本仪器操作简单,检定和打印效率高,检定一只表只需3-8分钟。
本仪器可用三种方式打印出检定记录,可直接打印出检定证书和校准证书。
本仪器软件操作与管理方便(具有抽检功能,具有查找和时间范围查找功能,还具备了数据统计管理)。
工作原理和结构:
计算机型光栅式指示表检定系统是利用光栅很多等节距的刻线排列构成测长的原理,把直线位移变成电信号,经接口电路(前置放大、分相、整形、电子细分),将光转变正弦波信号变成电脉冲,并与计算机通讯连接,然后进行记数和数据处理,由输出设备打印机打印出检定纪录。
整机检定装置(光栅传感器、通信接口盒、包裹信号整形电路)5V直流电原、计算机、打印机、三部分组成。
产品现采用整机一体化(由9针串口输出直接与计算机通讯)。
传感器后面设有蜂鸣器,当正确接通电源时,蜂鸣器连续响四声(此时与计算机进行通讯)。
九孔插座与计算机主机的串口相连。
随仪器配备5V稳压电源给接口盒和传感器提供工作电源。
