轧机弹性变形
轧钢机的弹性变形、轧件厚度及板形控制
1、基本功能和类型 一般称之为板厚自动控制(AGC)系统（Automatic Gauge Control)，它包括： 测厚部份 检测轧件的实际厚度 厚度比较及调节系统 与设定值比较得出厚差δh，经计算后得出压下调节量δS。 辊缝调节 根据实际测出的压下量变化△S与计算得出的δS 值进行比较，输出电流信号，使液压侗服阀动作，完成辊缝的调节。 轧件变形区部份 这是厚度控制的对象，也是闭环控制系统中的一环。 根据轧件的测厚方法，厚度AGC系统可分为三种类型： 1）直接测厚的反馈式AGC。由测厚仪直接测得轧机出口的轧件厚度h，与设定值比较后得出偏差δh ，将此反馈给系统变换为辊缝调节量δS ，使压下装置移动相应的值以消除厚差δh 。
α=1，K=∞ 全补偿 α>0 ∞>K>C 硬特性（部份补偿） α=0，K=C 恒原始辊缝控制 不补偿 α>-∞，C>K>0，软特性（反方向部份补偿） α= - ∞ ，K=0，△P =0 恒压力控制（反方向全补偿）
以上控制方式的关系曲线见图示。同时也可以用P-H图表示。
一般在成品机架上为保持出口板厚不变，采用硬特性。而在平整机上，采用恒压力控制保持压力波动为零，使其出口板形良好，同时消除轧辊偏心对板厚的影响。
在压力反馈回路中，给出不同的辊缝调节系数Cp ，就能实现各种控制特性的厚度控制。如果将位置反馈回路断开，只是将轧制力P与给定的轧制力P0相比较，使系统保持P＝ P0，这就实现了恒压力控制。
从以上分析可知，提高机座的刚度系数C可以减小工作机座的弹性变形从而提高板厚精度。但是刚度的提高是有限的，完全依靠机座刚度系数C的提高来达到板厚精度是不可能实现的。必须通过轧机的板厚自动控制系统，可对板厚变化进行补偿实现高精度轧制。
其物理意义为单位板厚变化所对应的轧制力变化。当厚度变化为零时，这时当量刚度K为∞。以下用弹跳方程来分析实现这一过程的原理。

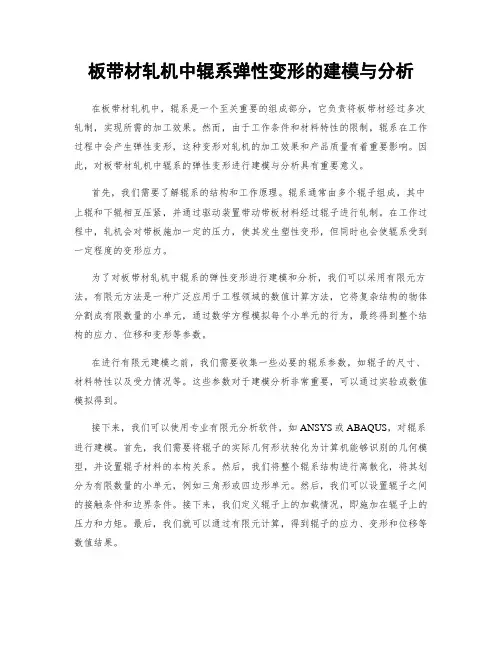

板带材轧机中辊系弹性变形的建模与分析
板带材轧机中辊系弹性变形的建模与分析在板带材轧机中，辊系是一个至关重要的组成部分，它负责将板带材经过多次轧制，实现所需的加工效果。
然而，由于工作条件和材料特性的限制，辊系在工作过程中会产生弹性变形，这种变形对轧机的加工效果和产品质量有着重要影响。
因此，对板带材轧机中辊系的弹性变形进行建模与分析具有重要意义。
首先，我们需要了解辊系的结构和工作原理。
辊系通常由多个辊子组成，其中上辊和下辊相互压紧，并通过驱动装置带动带板材料经过辊子进行轧制。
在工作过程中，轧机会对带板施加一定的压力，使其发生塑性变形，但同时也会使辊系受到一定程度的变形应力。
为了对板带材轧机中辊系的弹性变形进行建模和分析，我们可以采用有限元方法。
有限元方法是一种广泛应用于工程领域的数值计算方法，它将复杂结构的物体分割成有限数量的小单元，通过数学方程模拟每个小单元的行为，最终得到整个结构的应力、位移和变形等参数。
在进行有限元建模之前，我们需要收集一些必要的辊系参数，如辊子的尺寸、材料特性以及受力情况等。
这些参数对于建模分析非常重要，可以通过实验或数值模拟得到。
接下来，我们可以使用专业有限元分析软件，如ANSYS或ABAQUS，对辊系进行建模。
首先，我们需要将辊子的实际几何形状转化为计算机能够识别的几何模型，并设置辊子材料的本构关系。
然后，我们将整个辊系结构进行离散化，将其划分为有限数量的小单元，例如三角形或四边形单元。
然后，我们可以设置辊子之间的接触条件和边界条件。
接下来，我们定义辊子上的加载情况，即施加在辊子上的压力和力矩。
最后，我们就可以通过有限元计算，得到辊子的应力、变形和位移等数值结果。
通过对板带材轧机中辊系的弹性变形进行建模与分析，我们可以得到以下几个方面的结果。
首先，我们可以得到辊子的应力分布情况。
辊子在工作中承受着复杂的应力状态，了解各个位置的应力大小和分布情况，可以帮助我们评估辊子的强度和稳定性。
其次，我们可以得到辊子的变形情况。
炉卷轧机辊系弹性变形与应用研究_王道远
图 3 不同轧制力下辊间压扁 1—单位轧制力 10. 71kN /mm; 2—单位轧制力
12. 5kN /mm; 3—单位轧制力 13. 57kN /mm
随着轧制力的增加 ,整个辊缝形状也变得不 平缓 ;辊间压扁在没有弯辊力的条件下中间部分 更加的凸起 ,辊间压扁因此变得更加不均匀 ,因 此需要采用合适的弯辊力 。 3. 3 弯辊力对辊系变形的影响
炉卷轧机辊系有限元分 析中 , 必须 对工 作 辊 /支撑辊之间的接触问题进行处理 。由于在接 触区 ,其边界条件即力或位移均是未知量 ,这类 问题在有限元分析中属于状态非线性问题 。根 据辊系受力与变形的特点 ,本文采用 ANSYS提供 的面对 面 柔 性 接 触 处 理 [ 15 ] , 接 触 单 元 对 选 用 TARGE170与 CONTA173。为了保证接触问题求 解时的收敛性 ,要对接触问题的解法 、法向接触 刚度 、渗透量及载荷步等有关控制参数进行合理 设置 。ANSYS软件在处理接触问题时默认的法 向接触刚度因子 FKN = 1. 0,接触表面渗透量的 大小取决于接触刚度 ,过大的接触刚度可能会引 起总刚度矩阵病态 ,一般应选取大的接触刚度以 保证接触渗透小到可以接受 ,但如接触刚度过小 则对计算精度产生影响 。本文采用的渗透量容 差系 数 FTLON = 0. 1, 初 始 靠 近 因 子 ICONT = 0. 76074E - 2,采用增广拉格朗日法求解 。在分 析时应检查接触状态 ,检查目标面和接触面的法 向是否正确等 ,以保证能得到准确的收敛结果 。
图 4 不同弯辊力下辊间压扁曲线 1—FW = 0; 2—FW = 400kN; 3—FW = 800kN
由图 4可以看出在不同的弯辊力条件下的 辊间压扁 。无弯辊力时 ,压扁量中间最大 ,辊间 压扁从中间到两边大致呈二次分布 ,沿着辊身方 向逐渐减小 ,在边部压扁量最小 。随着弯辊力的
机械加工过程中的弹性变形与变形机理研究
机械加工过程中的弹性变形与变形机理研究在机械加工过程中，材料的变形是难以避免的现象。
而其中的弹性变形与变形机理一直是研究的热点。
本文将通过对弹性变形与变形机理的探索，以及对相关实验和理论研究的分析，来探讨这一领域的进展和挑战。
一、弹性变形的定义与特点弹性变形是指材料在受力作用下发生可逆的形变。
它具有以下特点：1. 弹性变形的存在是由于材料内部原子或分子的位移和重新排列引起的，一旦外力消失，材料将恢复到原来的形状。
2. 弹性变形的程度与外力的大小成正比，但是与材料的性质也有关系。
3. 弹性变形发生在材料的线性弹性范围内，超过线性弹性范围则会发生塑性变形。
二、弹性变形的机理研究弹性变形的机理研究关注的是材料在受力作用下原子或分子的位移和重新排列的过程。
目前，研究者们通过实验和理论模型的方法来探索弹性变形的机理。
实验方面，一些常用的方法包括拉伸试验、压缩试验以及压痕试验等。
通过观察材料的变形现象、测量材料的弹性模量和应力-应变关系等参数，可以获得一些关于材料弹性变形机理的信息。
理论方面，弹性变形的机理可以通过分子动力学模拟、分子力学理论以及有限元分析等方法来研究。
这些方法可以模拟材料内部原子或分子之间的相互作用，并通过计算得到材料的应力分布和变形规律。
三、弹性变形的应用与挑战弹性变形在机械加工中具有重要的应用价值。
比如，在激光切割、数控加工和冷冲压等加工过程中，材料的弹性变形是不可忽视的因素。
准确地预测和控制材料的弹性变形能够提高加工精度和效率，降低材料的损伤和浪费。
然而，实践中存在一些挑战。
首先，弹性变形机理的研究还没有达到完全的一致性，不同的实验和理论模型之间仍然存在差异。
其次，材料的弹性性质也会受到温度、应变速率和材料的微观结构等因素的影响，这使得真实工况下的弹性变形机理更加复杂。
最后，对于一些非常薄的材料或者复合材料，弹性变形的研究也存在一定的难度。
为了解决这些挑战，研究者们需要进一步探索弹性变形的机理，建立更加准确和完备的理论模型，并结合实验和数值模拟相结合的方法来加深对这一领域的认识。
轧制变形与工艺基础
第一节 轧制变形基本原理1、金属的塑性变形与弹性变形1.1 影响金属热塑性变形的主要因素影响金属热塑性变形的因素，有金属本身内部因素和加热等外部条件。
1) 钢中存在碳及其他合金元素，使钢的高温组织，除有奥氏体外，还有其他过剩相。
这些过剩相降低钢的塑性。
钢中的杂质也是影响金属热塑性变形的内在因素，钢中的硫能使钢产生热脆。
2）影响热轧时塑性变形的外部条件有加热介质和加热工艺，对碳钢而言，当变形条件相同时，变形金属的化学成分及组织结构不同，温度对塑性的影响也不同，如图1-2-1。
图中I 、II 、III 、IV 表示塑性降低区域（凹谷）；1、2、3表示塑性增高区域（凸峰）。
I 区中钢的塑性很低；II 区（200-400℃）——“蓝脆”区中，钢的强度高而塑性低；III 区（850-950℃）——相变温度区又称“热脆”区，钢通常一个相塑性好，另一个相塑性较差；IV 区接近于钢的熔化温度，钢在该区加热时易发生过热或过烧，这时钢塑性最低。
所以，碳素钢热加工时的最有利的温度范围是1000-1250℃。
对合金钢而言，加热介质尤为重要。
镍含量达2-3%以上的合金钢，在含硫气氛中加热时，硫会扩散到金属中，并在晶界上形成低熔点的Ni 3S 2化合物，因而降低了金属的塑性。
含铜超过0.6%的钢，有时甚至是含铜0.2-0.3%的钢，如在强氧化气氛中较长时间的高温加热时，由于选择性氧化的结果，在钢的表面氧化铁皮下会富集一薄层熔点低于1100℃的富铜合金，这层合金在1100℃时熔化并侵蚀钢的表面层，使钢在热轧加工时开裂。
3）热轧温度选择不合适，也会给金属带来不良的影响。
当终轧温度过高时，往往会造成金属的晶粒粗大；若终轧温度过低时，又会造成晶粒沿加工方向伸长的组织，并有一定的加工硬化。
在这两种情况下，金属的性能都会变坏。
所以，合理控制金属的热轧温度范围，对获得所需要的金属组织和性能，具有重要意义。
1.2 金属的弹性变形金属晶格在受力时发生歪扭或拉长，当外力未超过原子之间的结合力时，去掉外力之后晶格便会由变形的状态恢复到原始状态，也就是说未超过金属本身弹性极限的变形叫金属的弹性变形。
塑性变形与轧制技术：弹性曲线
轧机弹性曲线
五、弹性曲线的应用
用弹性曲线计算轧件轧后厚度时，曲 线下部有一弯曲段，那么所给的直线 在横坐标轴上相交于s0处。
轧机变形= s0 +P/K。
由刚度系数计算轧机弹性变形
五、弹性曲线的应用
如果考虑轧机辊缝，曲线将不从 零开始，如图。 可直接读出在一定辊缝和一定负 荷下轧出的轧件厚度为： h = s+s0 +P/K。
轧件尺寸在弹性曲线上的表示
Hale Waihona Puke 谢谢大家！弹性曲线
弹性曲线
一、轧辊的弹性曲线 二、机架的弹性曲线 三、轧机的弹性曲线 四、轧机的刚度系数 五、弹性曲线的应用
问题： 轧制过程中轧件的轧后厚度与预设辊缝相等吗，为什么？ 答：不相等，h>s0 因为h=s0+l l——弹性变形
一、轧辊的弹性曲线
在轧制压力作用下，轧辊产生 的弹性压扁和弯曲构成轧辊的 弹性变形。
轧机的弹性曲线
四、轧机的刚度系数
如果把此曲线近似地视为直线，轧 机曲线的斜率则为常数，这个斜率 称为轧机的刚度系数，用K表示。
K的物理意义：指机座产生单位弹 性变形值时的压力。
某一轧机的刚度系数可通过弹性曲 线的斜率计算出来。
K=ΔP/Δl
轧机弹性曲线
四、轧机的刚度系数
例：当轧制压力为1000kn， 刚度系数为400kN/mm时， 理想状态下轧机的弹跳（弹 性变形）应是多大？
用来表示轧辊弹性变形与轧制 压力关系的曲线即轧辊的弹性 曲线，如图。
轧辊的弹性曲线
二、机架的弹性曲线
用来表示机架的弹性变形与轧 制压力关系的曲线，即机架的 弹性曲线。
装配表面不平、公差存在、换 辊等原因，都会引起实际曲线 的开始段不是直线。
轧钢机械第六章 板带轧机工作机座的刚度及当量刚度的控制 ppt课件
可变凸度轧机
轧件
心轴
高压油
©xuyБайду номын сангаасng
油腔
油室
轧钢机械第六章 板带轧机工作机座 的刚度及当量刚度的控制
轧辊套
18
§4 板带轧机的辊系调整
三、轧辊辊型的调整 6、CVC轧机 Continuous Variable Crown Mill
连续可变凸度轧机
理想
©xuyong
腰鼓形
轧钢机械第六章 板带轧机工作机座 的刚度及当量刚度的控制
❖ 几点说明： • C’只表示机座进行厚度控制的能力，而不表示
机座的刚度； • C’可以起到补偿轧机刚度的能力； • C’是可变的，而C是不可变的； • Dh是指轧件的纵向厚差。
轧钢机械第六章 板带轧机工作机座
9
©xuyong
的刚度及当量刚度的控制
§2 机座当量刚度的控制
二、五种控制
• 恒辊缝控制 • 恒压力控制 • 原始辊缝控制 • 硬特性控制 • 软特性控制
40mm
轧钢机械第六章 板带轧机工作机座 的刚度及当量刚度的控制
40mm
14
§4 板带轧机的辊系调整
二、影响横向厚差的因素 • 轧辊的弯曲变形（轧制力P引起的） • 轧辊的热变形（温度t引起的） • 轧辊的摩损 • 轧辊的弹性压扁 • 轧辊的原始辊型
轧钢机械第六章 板带轧机工作机座
15
©xuyong
轧钢机械第六章 板带轧机工作机座
10
©xuyong
的刚度及当量刚度的控制
§3 提高机座刚度的途径
一、提高每一个承载零件的刚度 减少每一个零件的弹性变形
二、提高配合面的加工精度 三、采用预应力轧机 四、采用短应力线轧机
轧机弹塑性曲线
轧机弹塑性曲线的测定1.实验目的掌握测定轧机刚度所采用的固定辊缝法，了解刚度系数K的意义及其对板材厚度的影响。
并了解轧件在轧制过程中的塑性特性。
2.实验仪器设备130轧机，轧制工艺参数及计算机采集系统，千分尺，钢试件3.实验原理3.1.轧机刚度系数轧机刚度是指轧机抗弹性变形的能力，刚度系数的测定为：当轧机的辊缝值产生单位长度的增量时所需到的轧制力的增量。
即∆P：轧制力的增量，∆f：弹跳值的增量3.2.轧机弹性曲线轧机的弹性曲线如图所示，则轧出的钢板的厚度为：即P=K(h—)其中，K:轧机刚度系数，：轧机辊缝3.3.轧机塑性曲线由塑性方程可知，轧制力大小与轧件变形时的压下量有关，其公式为其中：平均单位压力b，h：钢板的宽度和厚度H:轧件的厚度R:轧辊半径由于平均单位压力是的函数，其方程为一非线性方程，塑性变形曲线如上图所示。
4.实验步骤4.1.轧机刚度测量1.取厚度不同的钢试件五块，精确测量其厚度。
2.调整辊缝为0.675mm3.分别将五块试件送入轧机，每块轧制时要求记录该试件的轧制压力和轧后的厚度（取六个点，去除最大最小后取均值），填入表一中。
4.2.轧件塑性曲线1. 取厚度相同的钢试件四块（1.5mm），精确测量其精度。
2.第一块以=0.2mm轧制，第二块以=0.6mm轧制，第三块以=0.8mm 轧制，第三块以=1mm轧制。
3.每块轧制时要求记录该试件的轧制压力和轧后的厚度（取六个点，去除最5.数据处理及分析5.1.数据及处理表三至表七所列数据分别为各轧件原始厚度测量数据、轧机刚度试验时轧件厚度测量数据、轧件塑性试验时轧件厚度测量数据、轧机刚度试验时电脑记录数据、轧件塑性试验时电脑记录数据。
由以上各表数据，处理后可得表一、表二数据。
5.2.实验分析由表一数据可作出轧机弹性曲线如图一所示。
由表二数据可作出轧件塑性曲线如图二所示。
图二由公式P=K(h—)及表一数据作出P与（h—)的图像如图三所示，比例系数K即为轧机刚度系数。
(金属轧制工艺学)6轧制时的弹塑性曲线
h1 h2 h3 h4
h4 h3 h2
h1
H4 H3 H2 H1 h4 h3 h2 h1
三、 轧件的塑性刚度系数：
塑性曲线的斜率为轧件的塑性刚度系数，用 M表示。
3 轧制时的弹塑性曲线
一、概念：
把塑性曲线与弹性曲线画在同一个图上， 这样的曲线图称为轧制时的弹塑性曲线，如图 所示。
P
S0
h
H
改变符号变成拉应力，从
而减小轧制压力，曲线斜
率变小，使轧出厚度减薄
（ h1 ＜ h2 ）。
O
q1
q2
h2 h1
H
q2<q1 h2>h1
（4）轧件原始厚度的影响：
同样负荷下，轧件越厚
，则轧制压下量越大；轧件 越薄，则轧制压下量越小。 当轧件原始厚度薄到一定程 P 度，曲线将变得很陡，当曲 线变为垂直时，说明在这个 轧机上，无论施以多大压力 ，也不可能使轧件变薄，也 O 就是达到最小可轧厚度的临 界条件。
H1
H2
轧机调整原则图示
轧制弹塑性曲线的实际意义
一、通过弹塑性曲线可以分析轧制过程中 造成厚差的各种原因 二、通过弹塑性曲线可以说明轧制过程中 的调整原则 三、弹塑性曲线给出了厚度自动控制的基础
小结
1. 掌握弹性曲线、塑性曲线的概念。 2. 掌握弹塑性曲线及生产中的应用 。 3. 熟悉影响塑性曲线的因素 。 4. 熟悉研究弹塑性曲线的意义 。
式中 S ——机座弹性变形值，它符合虎克定律，
故：
S P K
式中 P ——轧制压力；
K ——轧机刚性系数。
2. 刚性系数K的物理意义：
是指机座产生单位弹性变形值时的压力 （ K P S ）。
轧制P-H图
P－h图的建立与运用
板带轧制过程
轧件产生塑性变形 轧机产生弹性变形
塑性曲线 弹性曲线
前馈（预控）厚度控制。反馈控制的缺点是有不同程度的时间滞后，影 响了控制精度，特别是原料厚度波动大时影响更大。因此在一些轧机上又安 装了预控厚度控制。即在轧机入口侧设一测厚仪，将测得的原料厚度值与给 定的原料厚度值相比较，求出原料的厚度值△h，当板坯进入轧机时对辊缝 进行调整。
-
（2）调轧制速度
轧制速度影响张力、温度和摩擦系数等。故可通过调速来调节 张力和温度，从而改变厚度。
图6 （a）板坯厚度变化时
-
(b)变形抗力变化时：压下的调整量△S0与轧出板厚变化量 △h也不相等
由ΔCDF和ΔCFE/及ΔCDE/可 以推出下式：
h S0K(M K )
h S0称为压下有效系数或辊缝 传递函数，它常小于1，轧机刚度 K愈大，其值愈大。
图6 （b) 速度、抗力及摩擦系数变化时
-
测厚仪反馈AGC：即用X射线或γ射线测厚仪测得所轧钢板厚度 与钢板目标厚度相比较，测厚仪输出钢板的厚度差△h，根据辊缝调整
K — 轧机刚度 在机座上产生单位弹性变形 （1mm）时轧制压力的大小，该值越大，轧机的刚 性越好，其值与轧件的宽度有关，轧件宽度一定时， 为定值。
S/0
S0
f
h
h
H
图4 轧制的工作点
-
对于轧机弹跳方程，实际上在压力较小时，弹跳和压力的关系并非 线性，主要由轧机各部件之间装配表面不平、存在缝隙和公差造成 的。压力愈小，所引起的变形也愈难精确确定，亦即辊缝的实际零 位很难确定。为了消除这一非线性区段的影响，实际操作中可将轧 辊预先压靠到一定程度，即先给到一定的压力。然后将此时的辊缝 指示定为零位，这就是所谓“零位调整”，假想辊缝，以后即以此 零位为基础进行压下调整。
(轧制成形设备教学课件)第5章工作机座的刚度
正比，与其横截面积成反比。
“短应力线轧机”在目前现代化的小型棒材及线材轧
钢车间普遍采用。
三、板带轧机工作机座刚度系数的选择
1、选定方法
类比法、简易估算法、理论模型计算法 （1）类比法
参考生产条件相近，已投产使用的轧机的刚度系数值和板带生 产情况，确定所需设计的新轧机刚度系数。
长期普遍采用，但很难获得理想的结果。 （2）简易估算法
f=fW+fY 式中 fW：轧辊弯曲变形，增加辊缝且沿长度方向 不均匀; fY：除fW外其它零件的弹性变形，使辊缝 均匀增加。
P/2
P P/2
S0
S0
f y/2 f W/2
工作机座的弹性变形
2、弹跳值
(1) 定义 空载时的轧辊间隙称为原始辊缝S0，而在轧制受力时轧辊
之间的实际间隙要比空载时大，而把轧机在轧制时的辊缝弹性 增大量称为弹跳值。
式中轧制压力P以kN为单位代入。
自学教材 P82例题
（3）冷轧理论模型
基本方程：
h 1 (MH 2Ke)
K M
(2.5 10)
与热轧理论模型一样，可获得常见五机座冷连轧带钢 轧机刚度系数理论模型的特解P81（2.5-12）、三机座装 冷连轧机刚度系数理论模型的特解P82（2.5-13）。
（4）模型使用注意事项
四辊轧机有害接触区
HC（High Crown Mill）轧机是20世纪70年代发展起来的具有良好板形 控制能力的新型轧机，由日立钢铁公司和日立有限公司联合研制成功，于1 974年在日本八幡（Yawata）工厂首次安装使用。HC轧机是在普通四辊轧 机的基础上，在工作辊和支承辊之间设置了可作轴向移动的中间辊，工作 辊也因此采用了更小的直径，如图所示。由于消除了带宽以外工作辊与支 承辊间的接触，避免了有害接触区对工作辊产生的附加弯曲，从而减小了 工作辊挠度和带材边部变薄。
利用有限元分析轧机变形辅助轧机加工
利用有限元分析轧机变形辅助轧机加工特别是在大的变形弹塑性有限元基本理论基础上，采用有限元数值模拟的方法，应用UGNX6.0通用有限元分析软件，建立了轧机机架的弹塑性有限元分析模型，揭示了吊点对轧机的应力、以及应变场的分布规律。
找到轧机变形最小，且在弹性变形内的分布情况，找到最合理的吊运方式。
标签：塑性变形；弹性变形；模拟分析、有限元数值仿真1 轧机的垂直装配对结构的变形影响軋机的正常装配过程中，为立装状态。
由于受力的原因，轧机窗口都会有一个不同程度的回收，而且这个回收的数值还都不一样。
分析造成该原因，主要还是轧机的结构单薄，重量过大，支撑面又过于分开导致。
所以，立装时轧机窗口都有一个回收的过程，由于轧机结构的不同也有很大的差别。
越是单薄的机架，回收的现象越是严重。
底板越是靠近于轧机窗口的中间位置，其变形也同样越是严重。
分析变形的原因，其根本为受重力导致变形的影响，但是变形量的多少一直很困扰我们。
我们利用有限元来分析，到底对该变形对轧机的影响有多大。
我们是在dell690工程工作站上，利用美国UGS公司的大型工程分析软件UGNX6.0进行的有限元分析。
首先我们建立实体模型图，根据实际受力的情况，将轧机的接触单元分别进行模拟受力分析。
选取的材质为接近轧机实际材质性能。
如图1所示为机架的有限元模型图，图中浅色的部分为单元，深色的部分为载荷，其余的部分为约束。
为了使分析更接近实际，将基座放到分析模型中，在机架与基座间建立接触，如图1所示接触的非线性接触有限元分析。
我们对轧机的对称面施加对称约束，基座底部施加刚度约束的同时施加自重载荷。
就得到了，图2为机架垂直方向的变形图，最大变形量为0.0529mm，总变形量为0.0508-0.0356=0.0152mm。
如图3所示为机架水平方向的变形图，最大变形量为0.062mm，总变形量为0.062×2=0.124mm，为立柱内收变形。
机架窗口的变形为：垂直方向变形为0.0152mm；水平方向变形为0.124mm 的立柱内收变形。
