透射电镜成像分析
透射电镜成像原理
透射电镜成像原理
透射电镜是一种常用的电子显微镜，用于观察和研究材料中的微观结构。
它利用电子的波粒二象性，通过透射原子层的电子来形成显微图像，具有比光学显微镜更高的分辨率。
透射电镜的成像原理可以简单概括为以下几个步骤：
1. 电子发射：透射电镜使用热阴极或冷阴极发射出高速电子，这些电子被加速到高能状态。
2. 透射样品：加速的电子通过一个非常薄的样品片，如薄片状的金属、陶瓷或生物组织。
样品必须具有高度透射性，以允许电子通过。
3. 散射与透射：入射电子束在样品中发生散射和透射两种现象。
散射是指电子与样品中的原子或电子相互作用，改变其运动方向，而透射是指电子穿过样品的现象。
4. 透射电子形成图像：透射电镜使用透射电子成像器件，如方形磁透镜或电磁透镜，将透射电子聚焦在屏幕或感光材料上。
根据电子的能量和散射情况，屏幕上形成亮暗不同的区域，形成图像。
透射电镜成像原理的关键在于控制电子束的发射和透射过程，以及透射电子的成像聚焦和检测。
通过调整透射电子的能量、电磁透镜的设置和样品的准备，可以获得高分辨率的电子显微图像，揭示材料的微观结构和性质。

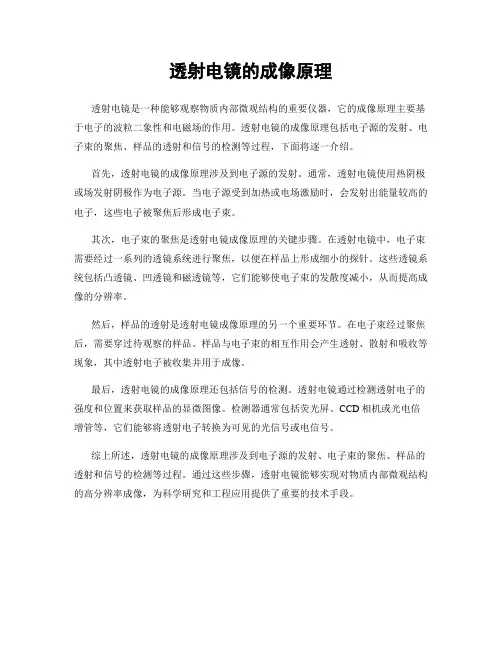

透射电镜的成像原理
透射电镜的成像原理
透射电镜是一种能够观察物质内部微观结构的重要仪器，它的成像原理主要基于电子的波粒二象性和电磁场的作用。
透射电镜的成像原理包括电子源的发射、电子束的聚焦、样品的透射和信号的检测等过程，下面将逐一介绍。
首先，透射电镜的成像原理涉及到电子源的发射。
通常，透射电镜使用热阴极或场发射阴极作为电子源。
当电子源受到加热或电场激励时，会发射出能量较高的电子，这些电子被聚焦后形成电子束。
其次，电子束的聚焦是透射电镜成像原理的关键步骤。
在透射电镜中，电子束需要经过一系列的透镜系统进行聚焦，以便在样品上形成细小的探针。
这些透镜系统包括凸透镜、凹透镜和磁透镜等，它们能够使电子束的发散度减小，从而提高成像的分辨率。
然后，样品的透射是透射电镜成像原理的另一个重要环节。
在电子束经过聚焦后，需要穿过待观察的样品。
样品与电子束的相互作用会产生透射、散射和吸收等现象，其中透射电子被收集并用于成像。
最后，透射电镜的成像原理还包括信号的检测。
透射电镜通过检测透射电子的强度和位置来获取样品的显微图像。
检测器通常包括荧光屏、CCD相机或光电倍增管等，它们能够将透射电子转换为可见的光信号或电信号。
综上所述，透射电镜的成像原理涉及到电子源的发射、电子束的聚焦、样品的透射和信号的检测等过程。
通过这些步骤，透射电镜能够实现对物质内部微观结构的高分辨率成像，为科学研究和工程应用提供了重要的技术手段。
透射电镜成像原理
透射电镜成像原理透射电镜是一种利用电子束来成像的高分辨率显微镜，其成像原理主要基于电子的波粒二象性和透射电子的特性。
透射电镜成像原理的理解对于正确操作和解释透射电镜成像结果具有重要意义。
首先，透射电镜成像的基本原理是利用电子束通过样品后的透射来形成影像。
电子束由电子枪产生，经过透镜的聚焦和定位后，射向样品。
样品中的原子核和电子会对电子束产生散射和吸收，形成不同的透射强度。
透射电子被收集并转换成电子信号，最终形成样品的影像。
其次，透射电镜成像原理涉及到电子的波粒二象性。
根据德布罗意关系，电子具有波动性，其波长与动量呈反比关系。
因此，透射电镜成像的分辨率受到电子波长的限制，通常采用加速电压提高电子的动能，从而减小电子的波长，提高成像分辨率。
另外，透射电镜成像原理还涉及到透射电子的特性。
由于电子具有负电荷，其在物质中的相互作用主要包括库仑散射和弹性散射。
这些散射过程会影响电子束的透射强度和方向，从而影响成像结果。
因此，在透射电镜成像过程中，需要考虑样品的厚度、成分和结构等因素，以及透射电子与样品之间的相互作用。
最后，透射电镜成像原理还涉及到透射电镜的成像系统和信号处理。
透射电镜成像系统包括电子光学系统、样品台、检测器和成像设备等部分，通过这些部分协同工作，可以获取样品的高分辨率影像。
同时，透射电镜成像信号需要经过放大、处理和显示等步骤，以便对样品进行分析和观察。
综上所述，透射电镜成像原理是基于电子的波粒二象性和透射电子的特性，利用电子束通过样品后的透射来形成影像。
正确理解透射电镜成像原理对于准确操作和解释透射电镜成像结果具有重要意义。
透射电镜成像原理的深入理解有助于提高透射电镜的成像分辨率和质量，为科学研究和工程应用提供有力支持。

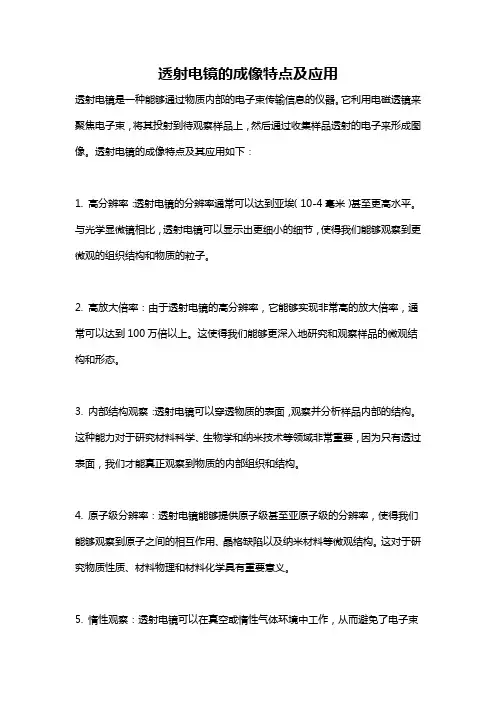

透射电镜的成像特点及应用
透射电镜的成像特点及应用透射电镜是一种能够通过物质内部的电子束传输信息的仪器。
它利用电磁透镜来聚焦电子束，将其投射到待观察样品上，然后通过收集样品透射的电子来形成图像。
透射电镜的成像特点及其应用如下：1. 高分辨率：透射电镜的分辨率通常可以达到亚埃（10-4毫米）甚至更高水平。
与光学显微镜相比，透射电镜可以显示出更细小的细节，使得我们能够观察到更微观的组织结构和物质的粒子。
2. 高放大倍率：由于透射电镜的高分辨率，它能够实现非常高的放大倍率，通常可以达到100万倍以上。
这使得我们能够更深入地研究和观察样品的微观结构和形态。
3. 内部结构观察：透射电镜可以穿透物质的表面，观察并分析样品内部的结构。
这种能力对于研究材料科学、生物学和纳米技术等领域非常重要，因为只有透过表面，我们才能真正观察到物质的内部组织和结构。
4. 原子级分辨率：透射电镜能够提供原子级甚至亚原子级的分辨率，使得我们能够观察到原子之间的相互作用、晶格缺陷以及纳米材料等微观结构。
这对于研究物质性质、材料物理和材料化学具有重要意义。
5. 惰性观察：透射电镜可以在真空或惰性气体环境中工作，从而避免了电子束与空气中的气体分子发生相互作用，保持样品的原始性质。
这对于观察和研究空气中不稳定的物质或易受氧化的物质非常重要。
透射电镜的应用范围非常广泛，以下是一些典型的应用领域：1. 材料科学：透射电镜可以观察和研究材料的晶体结构、相互作用和缺陷等特性。
它在材料科学领域的应用包括纳米材料研究、金属合金的结构分析、材料的电子结构分析等。
2. 生物学：透射电镜在生物学研究中广泛用于观察和分析生物细胞、组织和病毒等的结构和形态。
它可以帮助我们研究细胞的超微结构、蛋白质的空间结构、细胞分裂过程等。
3. 纳米技术：透射电镜对于纳米技术的研究和应用至关重要。
它可以观察和研究纳米材料的结构、性质和相互作用，从而帮助我们设计和制造具有特殊性能的纳米材料和纳米器件。
4. 矿物学和地球科学：透射电镜在矿物学和地球科学中有着广泛的应用。
透射电镜成像分类
透射电镜的成像原理主要有三种类型，分别是吸收像、衍射像和相位像。
1. 吸收像：当电子射到质量、密度大的样品时，主要的成相作用是散射作用。
样品上质量厚度大的地方对电
子的散射角大，通过的电子较少，像的亮度较暗。
早期的透射电子显微镜都是基于这种原理成像。
2. 衍射像：电子束被样品衍射后，样品不同位置的衍射波振幅分布对应于样品中晶体各部分不同的衍射能
力，当出现晶体缺陷时，缺陷部分的衍射能力与完整区域不同，从而使衍射波的振幅分布不均匀，反映出晶体缺陷的分布。
3. 相位像：当样品薄至100埃以下时，电子可以穿透样品，波的振幅变化可以忽略，成像来自于相位的变
化。
透射电镜结构原理及明暗场成像
透射电镜结构原理及明暗场成像透射电子显微镜（Transmission Electron Microscope, TEM）是一种利用电子束来观察物质微观结构的仪器。
与光学显微镜相比，透射电镜具有更高的分辨率和更强的放大能力。
其结构原理主要包括电子源、透射电子束、样品与透射电镜之间的相互作用、透射电镜成像系统。
1.电子源：透射电子显微镜主要使用热电子发射阴极作为电子源。
通常使用钨丝发射、氧化物表面发射或冷钨阴极等方式来产生电子束。
2.透射电子束：电子源发射出的电子经过一系列的电子光学透镜系统进行聚焦和调节，形成一束准直的电子束。
透射电子束的能量通常为几千伏到几十万伏之间，能量越高，穿透力越强。
3.样品与透射电镜之间的相互作用：透射电子束通过样品后，会与样品中的原子和分子发生相互作用。
这些相互作用包括散射、散射衍射和吸收。
这些相互作用使得电子束的方向、速度、能量等发生变化。
透射电子显微镜中的明暗场成像原理如下：1.明场成像：在明场条件下，样品中的透射电子束被物镜聚焦，形成一个清晰的像。
物体的亮度取决于电子束的强度，在没有样品的地方透射电子束强度最大，物体越厚，透射强度就越小，呈现出亮度变暗的效果。
明场成像适合于观察形貌和表面特性。
2.暗场成像：在暗场条件下，样品被遮挡住一部分区域，只有经过遮挡区域的电子束能够通过。
这样，只有经过散射才能把电子束引入投影镜，通过暗场的形成，呈现出样品的内部结构。
暗场成像适合于观察晶体缺陷、界面反应等。
总之，透射电子显微镜利用电子束的穿透性质，通过样品与电子束的相互作用以及透射电镜的光学系统，实现了对物质微观结构的高分辨率观察。
明暗场成像原理使得我们可以观察到不同结构和特性的样品的不同信息。
透射电镜的成像原理及应用
透射电镜的成像原理及应用1. 引言透射电镜是一种使用电子束来成像的仪器。
它的原理是利用电子束通过样品的透射来形成图像，并通过对电子束的探测和处理来获得样品的详细信息。
透射电镜在材料科学、生物学和物理学等领域中有广泛的应用。
2. 成像原理透射电镜的成像原理基于电子的波粒二象性，即电子既具备粒子特性又具备波动特性。
在透射电镜中，电子从电子枪中发射出来，经过加速和聚焦，形成一束射线。
这束射线通过样品后，与样品中原子和电子相互作用，发生散射和透射现象。
电子的散射会导致图像的模糊和失真，因此透射电镜通常使用薄样品来减小散射效应。
在样品的背面或透射电镜的显微镜中，放置有一个焦平面衍射器。
这个衍射器可以将透射电子的波动性转化为干涉和衍射现象，从而产生有关样品的结构信息。
这些信息通过探测器进行收集，然后通过图像处理算法生成成像结果。
3. 应用领域透射电镜在材料科学、生物学和物理学等领域有广泛的应用。
以下列举了一些常见的应用领域：3.1 材料科学透射电镜在材料科学中的应用主要用于研究材料的微观结构和性能。
通过透射电镜，可以观察和分析材料中的晶体结构、晶界、缺陷和纳米结构等。
这些信息对于材料的设计、开发和性能优化非常重要。
3.2 生物学透射电镜在生物学中的应用主要用于研究生物样品的内部结构和功能。
通过透射电镜，可以观察和分析细胞器、蛋白质和核酸等生物分子的结构。
透射电镜还可以用于研究病原体、病毒和细菌等微生物的形态和生命周期。
3.3 物理学透射电镜在物理学领域中的应用涵盖了多个子领域。
在凝聚态物理学中，透射电镜可用于研究材料的电子结构、能带和费米面等特性。
在量子力学领域，透射电镜可用于研究电子的量子行为，如量子隧穿、波函数干涉和波粒二象性等。
3.4 其他领域透射电镜还在化学、地球科学和纳米技术等领域中有应用。
在化学中，透射电镜可用于研究化学反应的过程和产物。
在地球科学中，透射电镜可用于分析地质样品的矿物组成和结构。
《透射电镜成像分析》课件
人工智能与图像解析
总结词
透射电镜结合人工智能技术进行图像解析是 未来的发展趋势，能够提高图像解析的准确 性和效率，为科学研究提供更可靠的数据支 持。
详细描述
透射电镜获取的图像数据量庞大，人工解析 效率低下且容易出错。结合人工智能技术进 行图像解析可以提高准确性和效率，为科学 研究提供更可靠的数据支持。同时，人工智 能技术还可以用于图像识别、模式匹配等方 面，有助于科学家们更好地理解和分析透射 电镜的图像数据。
基于一系列连续的二维图像，通过图像配准和三维插值等技术， 重建出物体的三维结构。
投影与表面重建
通过透射电镜的投影数据，利用表面重建算法，得到物体的表面几 何形态。
立体视觉与深度恢复
利用双目或多目视觉原理，恢复出物体的深度信息，实现三维场景 的重建。
图像数据库与信息管理技术
图像数据存储
采用高效的数据存储方式，如分布式存储或云存储， 确保大量图像数据的可靠存储。
06
透射电镜的未来发展与挑战
BIG DATA EMPOWERS TO CREATE A NEW
ERA
高分辨成像技术
总结词
透射电镜的高分辨成像技术是未来发展的重要方向，能够揭示更细微的结构和分子排列，为科学研究提供更深入 的观察和分析。
详细描述
随着材料科学、生物学等领域的不断发展，对高分辨成像技术的需求越来越迫切。透射电镜的高分辨成像技术能 够捕捉到更细微的结构和分子排列，为科学家们提供更深入的观察和分析，有助于揭示物质内部的奥秘和规律。
数据索引与检索
建立图像数据的索引机制，提供快速的图像检索功能 ，便于用户快速查找所需数据。
数据安全与隐私保护
采用加密和安全传输等技术，确保图像数据的安全性 和隐私保护。
透射电镜衍射成像原理
透射电镜衍射成像原理
透射电镜是一种高级显微镜，利用电子束来成像样品的内部结构。
透射电镜的成像原理是基于电子的波粒二象性，电子具有波动性，因此可以产生衍射现象。
在透射电镜中，电子束通过样品时会发生衍射，通过观察样品衍射图样可以得到样品的内部结构信息。
透射电镜的成像原理主要包括以下几个方面：
1. 衍射：当电子束穿过样品时，与样品原子相互作用，会发生衍射现象。
电子束的波长通常在纳米级别，与可见光波长相当，因此可以得到高分辨率的图像。
样品的晶格结构会影响电子的衍射图样，通过分析衍射图样可以确定样品的晶格结构和原子排列。
2. 焦点：透射电镜的成像是通过电子透镜进行调焦来实现的。
透射电镜中的透镜由电磁场产生，可以调节电子束的聚焦和散焦。
透射电镜的透镜系统通常包括透镜、准直器和透镜孔径，通过调节透镜的参数可以获得清晰的电子图像。
3. 探测器：透射电镜的探测器通常是电子学传感器，可以将电子束转换为电子信号。
通过调节探测器的灵敏度和增益，可以获取高质量的电子图像。
透射电镜的探测器通常具有高灵敏度和低噪声，可以获取高分辨率的图像。
透射电镜的成像原理是基于电子的波粒二象性，通过电子的衍射现象和透镜系统的调焦来实现高分辨率的图像获取。
透射电镜在材料科学、生物学和纳米技术等领域具有重要的应用价值，可以帮助科学家研究样品的内部结构和性质。
透射电镜的发展将进一步推动科学研究的进步，为人类社会的发展做出贡献。
透射电镜成像原理
透射电镜成像原理透射电镜成像原理（TEM）是用透射电镜来显示一个物体的内部结构的方法。
它是由德国科学家日耳曼发明的，其中，他发明了透射电镜，并用它来制作了图像。
由于其易用性和准确性，它被广泛应用于科学研究、工业生产、医学检查和其他领域。
它的主要原理是，对物质采用透射电镜观察，透射电子会经由物质放射出来，透射电镜会将这些透射出来的电子滤过一定的孔径，然后通过聚焦镜来聚焦，最终形成图像。
它主要由透射电子源、偏振镜、放大镜和探测器等部件组成。
透射电子源的功能是产生高能的透射电子，可以穿透物体的厚度。
偏振镜（Polarizer）的功能是调节电子的发射方向，减少不必要的电子背景干扰和散射。
放大镜的功能是通过聚焦使物体的电子模式得以放大，让图像更清晰更准确。
探测器的功能是将电子图像转换为电子信号，并将其传输到电脑。
最后，电脑经过处理，就可以得到物体的内部结构图像了。
TEM有很多优点，首先，它可以用来显示微小物质的成像，特别适用于观察细胞内的微小结构；其次，它可以显示物质的细节和结构，彰显出原子的信息；最后，它可以观察一些物质在微观尺度上的变化，如形状变化和位置变化等，以此进行分析和研究。
然而，它也存在一些缺点，比如使用过程复杂、成本高昂，而且容易受到背景噪声的干扰，准确性受到一定程度的影响。
另外，它也不能用于观察活细胞，因为当电子穿过它们时，会对其造成损伤。
TEM的应用范围非常广泛，它可以用于科学研究、工业生产、医学检查、过程控制等等。
在科学研究中，它可以用于研究材料内部结构，从而探索新领域；在工业生产中，它可以帮助分析物料的性质，以便更好地控制生产过程；在医学检查中，它可以用于检测细胞的异常，以便早期诊断和治疗。
透射电镜成像原理（TEM）是一种能够查看物质内部结构的技术，具有准确性高、精度高、成本低、应用范围广的特点。
它的发展和应用，为机械制造、精密制造、材料研究、医学检测等提供了全新的技术手段和方法，为科学技术发展做出了重要贡献。
透射电镜的成像原理
透射电镜的成像原理
透射电镜是一种使用电子束来形成样本的高分辨率图像的仪器。
其成像原理是基于电子束与样品之间的相互作用，以及测量和记录电子束与样品间散射电子的数量。
在透射电镜中，电子束被发射器产生，并通过一系列的电磁透镜系统进行控制和聚焦。
控制电磁透镜的磁场可以调整电子束的轨迹和聚焦点，确保其足够细致地照射到待观察的样品上。
当电子束照射到样品上时，一部分电子将被透射，另一部分电子将会被样品散射。
透射电子将会进入一个环形激光诱导荧光屏幕，形成亮点。
而散射电子将会被对称地捕获并聚焦到像差校正器上。
这些散射电子将被像差校正器中的透镜所聚集，并被定向进入像增强器。
像增强器中的透镜系统再次聚焦散射电子，将其集中到探测器上。
探测器会记录下每个点的电子数量，并转化为一个数值图像。
这个数值图像可以被计算机显示和存储，形成我们在透射电镜中观察到的高分辨率样品图像。
透射电镜的成像原理依赖于电子束与样品之间的相互作用，以及通过控制电磁透镜和像增强器等装置的电子束的聚焦和记录。
通过这种方式，透射电镜可以达到非常高的分辨率，使我们能够观察并研究微观尺度的样品结构和特性。
透射电镜衍射成像原理
透射电镜是一种利用电子束而不是可见光进行成像的显微镜。
它的原理基于电子的波动性和衍射现象，以下是透射电镜衍射成像的基本原理：
1. 电子源和加速器：透射电镜使用电子作为成像信号。
首先，通过热发射或场发射等方式产生电子束，然后利用电场或磁场对电子束进行加速，使其获得足够高的动能。
2. 样品与透射：样品通常是极薄的切片，这样电子束可以透过样品，而不是被样品表面所反射。
透射电镜的样品制备十分复杂，通常需要采用离心切片或者离子薄化技术来获得足够薄的样品。
3. 衍射：当高速电子束穿过样品时，会与样品中的原子产生相互作用。
在这个过程中，电子将发生衍射，类似于光波在晶体中衍射的现象。
样品中的原子排列方式会导致电子束的衍射，形成衍射图样。
4. 透射电子成像：透射电子衍射图样被收集并转换为图像。
这种图像显示出样品的内部结构信息，可以提供比光学显微镜更高的分辨率。
通过调节电子束的焦距、强度以及探测器的设置，可以获取不同深度和不同角度下的样品结构信息。
总的来说，透射电镜衍射成像的原理是利用电子的波动性和样品晶体
结构对电子的衍射现象，从而实现对样品内部结构的高分辨率成像。
这种技术在生物学、材料科学、纳米技术等领域都有广泛的应用。
透射电镜的成像原理
透射电镜的成像原理
透射电镜（TransmissionElectronMicroscopy,TEM）是利用电磁理论设计出来的一种新型电镜，它主要用来观察生物大分子的结构，通过电子束的照射使样品表面产生各种变化，从而反映出样品表面的形貌、尺寸、元素组成等信息。
TEM还可用于观察原子和分子水平的物理和化学现象。
下面简单介绍一下TEM成像原理。
一、电子束扫描
电子束是一种很强的电磁波，当它照射到样品上时，一部分能量被反射回来，一部分能量被发射出去，在样品表面产生散射光。
散射光穿过样品后被收集起来。
通过对收集到的散射光进行测量，就可以得到样品表面的散射光强度、波长等信息。
二、成像原理
TEM的基本工作原理是：在电子束的作用下，样品表面产生周期性的振动和反弹，引起电子-声子耦合并产生电磁波，从而使样品表面产生一系列不同波长、不同振幅和不同相位的电子波，这些波通过聚焦系统聚焦到物镜的中心并通过透镜汇聚到焦点。
—— 1 —1 —。
透射电镜成像分析
复型的分类：
• 一级塑料复型 • 一级碳复型 • 二级碳复型 • 萃取复型
• 塑料一级复型的制备
一级复型：
样品表面清洗， 然后贴AC纸， 此过程反复进 行几次清洁试 样表面，最后 一片AC纸即 为塑料一级复 型
一级复型 • 碳一级复型的制备
萃取复型和粉末样品
• 萃取复型最常见的两种是： • 碳萃取复型 • 火棉胶-碳二次萃取复型
3.4.2 质厚衬度原理
质厚衬度的前提：
非晶体试样中原子对入射电子的散射 和电镜小孔径角成像（依靠衬度光阑）
试样各部分对电子束散射本领的不同， 经衬度光阑的作用后，在荧光屏上产生了 放大的强度不一的像。
3.4.2 质厚衬 度原理
• （1）观察和研究金属与合金的内部结构和 缺陷，将同一微区进行衍衬成像及电子衍 射研究，把相变与晶体缺陷联系起来
• （2）进行动态观察，研究在变温情况下相 变的行核和长大过程
3.4.1 薄膜样品的制备
• 金属薄膜制备的基本要求： • 薄膜应对电子束“透明” • 制得的薄膜应与大块样品保持相同的组织结构 • 薄膜样品应具备一定的强度和刚度 • 样品样品表面没有氧化和腐蚀 • 金属薄膜样品的制备过程： • 线切割---机械研磨---化学抛光---电解抛
纳米金刚石的高分辨图像
3.4.1 薄膜样品的制备
透射电镜在材料研究中所用的试样分三类：
• 超显微颗粒样品 • 试样的表面复型样品 • 薄膜样品
• 透射电镜常用的75~200KV加速电压，样品 厚度控制在100~200 nm
3.4.1 薄膜样品的制备
• 由金属材料本身制成的金属薄膜样品具有 以下优点：
透射电镜的基本功能
透射电镜的基本功能透射电镜是一种非常重要的电子显微镜，广泛应用于材料科学、生物学和化学等领域。
它可以通过控制电子束的路径和能量，产生高分辨率的影像，从而帮助我们研究物质的微观结构和性质。
本文将介绍透射电镜的基本功能，包括成像、衍射和能谱分析等方面。
一、透射电镜的成像功能透射电镜的主要功能是成像，它可以产生高分辨率的样品图像，从而帮助我们观察和研究样品的微观结构和形态。
透射电镜的成像原理是利用电子束与样品相互作用的效应，通过收集和处理电子束的散射和透射信号，生成图像。
透射电镜的成像原理可以用透射电子显微镜的简化模型来说明。
透射电子显微镜由电子枪、透射样品和投影屏三部分组成。
电子枪产生高能的电子束，经过准直器和聚焦器的调节，使电子束聚焦到样品表面。
样品对电子束的散射和透射会产生不同的信号，这些信号通过投影屏被收集和记录。
透射电镜的成像分为两种模式：直接成像和倒置成像。
在直接成像模式下，样品图像与样品本身的方向一致。
在倒置成像模式下，样品图像与样品本身的方向相反。
这是因为在透射电镜中，电子束与样品的相互作用是非常复杂的，包括电子的散射、透射和吸收等过程，从而导致图像的倒置。
透射电镜的成像分辨率取决于电子束的能量和样品的性质。
一般来说，电子束的能量越高，成像分辨率越高。
但是，高能电子束也会引起样品的损伤和辐射损伤，因此需要适当调节电子束的能量和强度。
此外，样品的结构和厚度也会影响成像分辨率，因为电子束在样品中的传播和散射会受到样品的影响。
二、透射电镜的衍射功能透射电镜的衍射功能是指利用电子束与样品相互作用的效应，产生衍射信号，从而研究样品的晶体结构和晶格参数。
透射电镜的衍射原理与X射线衍射类似，都是利用波粒二象性和布拉格定律来解释。
透射电镜的衍射模式包括电子衍射和选区电子衍射两种。
其中，电子衍射是指在整个样品上均匀照射电子束，观察电子衍射的强度和位置，从而确定样品的晶体结构和晶格参数。
选区电子衍射是指在样品上选定一个小区域，只在该区域内照射电子束，观察电子衍射的强度和位置，从而确定该区域的晶体结构和晶格参数。
透射电镜明暗场成像原理
透射电镜明暗场成像原理哎呀，透射电镜这玩意儿，说起来可真是让人头大。
你知道吗，我最近在实验室里搞这个，整天对着显微镜，眼睛都快成斗鸡眼了。
不过呢，说起来也挺有趣的，就像看一场微观世界的电影。
首先得说说，透射电镜这家伙，它可不简单。
它能把那些我们肉眼看不见的小东西，比如细菌啊、病毒啊，放大到我们能看清楚。
这就像是给显微镜装了个超级放大镜，不过这个放大镜可不一般，它用的是电子束，不是普通的光线。
明暗场成像，这俩词听起来挺高大上的，其实说白了，就是看东西的时候，有的地方亮，有的地方暗。
这跟我们平时拍照差不多，有的地方曝光过度，有的地方曝光不足。
但是，在透射电镜里，这明暗可不简单，它们能告诉我们好多关于样品的信息。
比如说，明场成像，就是电子束直接穿过样品，然后打到屏幕上，形成图像。
这就像是你拿着手电筒照在一张纸上，纸上的字透过光就能看见了。
但是，如果纸上有凸起或者凹陷，那些地方就会挡住光线，形成阴影。
在透射电镜里，样品上的不同结构也会让电子束发生偏转，形成明暗不同的区域。
暗场成像就更有意思了。
这就像是你用手电筒照在一张纸上，但是不看纸，而是看那些被纸挡住的光。
在透射电镜里，就是让那些被样品挡住的电子束形成图像。
这样，样品上的凸起或者凹陷就会显得特别明显，因为它们挡住了更多的电子束。
我记得有一次，我在显微镜下观察一个样品，那是一个细菌的切片。
我调整了透射电镜的参数，先是用明场成像，看到细菌的轮廓，然后切换到暗场成像，那些细菌的表面结构就变得异常清晰。
那种感觉，就像是你突然戴上了一副3D眼镜，看2D电影变成了立体的。
透射电镜的这些成像原理，虽然听起来挺复杂的，但只要你亲自操作一次，就会觉得，哇，这玩意儿真是太神奇了。
它就像是打开了一扇通往微观世界的大门，让我们能够看到那些我们平时根本看不到的东西。
所以，下次你要是有机会，也去试试透射电镜，感受一下那种从微观世界里看到宏观世界的感觉。
不过，记得保护好你的眼睛，别像我一样，整天盯着显微镜，眼睛都快成斗鸡眼了。
透射电镜成像原理
透射电镜成像原理
透射电镜是一种使用电子束对物质样品进行成像的仪器。
它的成像原理是利用电子的波动特性和与物质的相互作用来实现。
首先，透射电镜中的电子枪产生高能电子束，并通过一系列的电磁透镜来聚焦电子束。
聚焦后的电子束通过空气中的减速电场而减速，最终形成一个合适的电子束直径。
然后，减速后的电子束经过一个称为透射电镜样品室的区域。
在这个区域中，待观察的物质样品被放置在一个特制的网状载体上。
电子束通过样品时，一部分电子将被散射或吸收，而另一部分电子将穿过样品并继续前进。
穿过样品的电子束进入投影电子镜系统。
这个系统包括一个透镜和一个投影屏（荧光屏）。
透镜在电子束上对其进行聚焦，使其束斑尺寸变小。
最终，电子束投射到荧光屏上，并在屏幕上形成一个对应于原始样品的图像。
荧光屏中的电子束的强度变化被转化为亮度变化，从而产生像。
透射电镜的成像原理是基于电子的波动性和与物质的相互作用。
通过调整电子束的能量和电子透镜的参数，可以实现对不同样品的高分辨率成像。
这种成像技术广泛应用于材料科学、生物学、纳米技术等领域，提供了对微观结构和化学组成的详细信息。
透射电镜成像原理
透射电镜成像原理
透射电镜是一种利用电子束来成像样品表面微观结构的仪器，
它的成像原理主要包括电子源、透射系统、透射样品和成像系统。
电子源产生的电子束经过透射系统的调制和聚焦后，穿过透射样品，最终被成像系统捕捉并转化成图像。
透射电镜成像原理的理解对于
正确操作和解释透射电镜图像具有重要意义。
电子源是透射电镜成像的起始点，它产生高能电子束，通常由
热阴极或场发射阴极产生。
这些电子被加速到很高的能量，以便能
够穿透样品并产生清晰的图像。
透射系统包括准直器、孔径和对焦
系统，它们的作用是调制和聚焦电子束，使其能够准确地穿过样品
并被成像系统捕捉。
透射样品是透射电镜成像的关键，样品的厚度、密度和成分都
会影响电子束的透射情况。
不同的样品会对电子束产生不同的散射
和吸收，因此在观察样品时需要根据样品的特性来选择合适的成像
条件。
成像系统通常由电子透镜、荧光屏和相机组成，它们将透射
的电子束转化成可见的图像，供操作者观察和分析。
透射电镜成像原理的理解有助于我们正确操作和解释透射电镜
图像。
在实际操作中，我们需要根据样品的特性选择合适的电子源能量、透射系统参数和成像条件，以获得清晰的图像。
在解释透射电镜图像时，我们需要考虑样品的厚度、密度和成分对电子束的影响，以避免误解和错误的分析。
总之，透射电镜是一种强大的工具，能够帮助我们观察和分析样品的微观结构。
了解透射电镜成像原理对于正确操作和解释透射电镜图像至关重要，只有深入理解其原理，才能充分发挥透射电镜的优势，为科学研究和工程应用提供可靠的数据支持。
透射电镜成像原理
透射电镜成像原理透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种利用电子束替代光束成像的高分辨率显微镜。
它可以提供比光学显微镜更高的分辨率，可以观察到更小的物体，具有更好的深度分辨能力。
透射电子显微镜的成像原理涉及到电子的物质波特性和电子的相互作用方式。
电子具有波粒二象性，因此在传播过程中会产生衍射和干涉现象，从而影响成像质量。
首先，电子通过电子枪产生，并经过一系列的缩聚透镜和电子光圈调制形成一束平行的电子束。
这个步骤类似于光学显微镜的聚光透镜。
然后，这束电子束通过一枚金属薄膜样品，通过调整电子束的能量和入射角度，使一部分电子束穿透样品。
当电子束穿过样品时，它们会与样品中原子的电子云相互作用。
这种相互作用导致电子的散射、衍射和干涉。
根据电子的波动性，入射电子波在穿过样品时会发生衍射现象，形成一系列的衍射斑点。
成像过程中，这些衍射斑点被透镜系统调焦和调节位置，最后达到在投影平面上的像。
通过探测这些像，可以形成一个完整的物体投影。
然而，透射电子显微镜不仅仅是传统光学显微镜的电子版本。
处理电子束的透镜系统（包括对电子束的汇聚、延迟、偏转等操作）比光学显微镜复杂得多。
成像需要用非常高的分辨率来捕捉和调整电子斑点。
透射电子显微镜使用的电磁透镜系统通常由磁铁、电磁线圈或电子的电场生成。
透射电子显微镜可以观察到原子级别的物质结构，其分辨能力可以达到0.05纳米。
通过调整电子束的能量和角度，可以观察原子排列、结构缺陷、晶体结构和化学成分等现象。
此外，透射电子显微镜还可以通过对电子束的能谱分析来提供元素的化学信息。
总之，透射电子显微镜通过利用电子束的波动性和与样品的相互作用来实现高分辨率成像。
其成像原理涉及电子束的产生和控制、电子与样品的相互作用以及电子的衍射和干涉现象。
随着技术的发展，透射电子显微镜已成为研究纳米尺度物质结构和化学成分的重要工具。
透射电镜实验报告
透射电镜实验报告透射电镜是一种利用电子束来观察物质内部结构的仪器，它能够提供比光学显微镜更高的分辨率。
本次实验旨在通过透射电镜对样品进行观察，了解其内部微观结构，并对实验结果进行分析。
首先，我们准备了样品，并将其放入透射电镜中进行观察。
在实验过程中，我们注意到样品的表面光滑，但在高倍放大下，可以清晰地看到其内部结构。
通过调整透射电镜的参数，我们成功地观察到了样品内部的晶格结构和微观形貌。
这些观察结果为我们提供了对样品内部结构的深入理解。
在观察过程中，我们发现样品的晶格结构呈现出一定的规律性，这与其物理性质密切相关。
通过对透射电镜观察结果的分析，我们得出了关于样品内部结构的一些重要信息。
这些信息对于进一步研究样品的性质和应用具有重要意义。
除了观察样品的晶格结构外，我们还对其微观形貌进行了详细的观察和分析。
通过透射电镜的高分辨率成像能力，我们清晰地观察到了样品表面的微观特征，这些特征对于样品的性能和功能具有重要的影响。
通过对这些微观特征的观察和分析，我们可以更好地理解样品的表面性质，并为其应用提供重要参考。
综合以上观察结果和分析，我们对样品的内部结构和微观形貌有了较为全面的了解。
透射电镜实验为我们提供了一种强大的工具，能够帮助我们深入研究样品的微观结构和性质，为进一步的科研工作提供了重要支持。
总的来说，透射电镜实验为我们提供了一次宝贵的机会，通过对样品的观察和分析，我们对其内部结构和微观形貌有了更深入的了解。
这些观察结果对于我们进一步研究样品的性质和应用具有重要意义，也为我们提供了一种强大的工具，能够帮助我们更好地理解和利用材料的微观世界。
透射电镜实验的成功举行，为我们的科研工作带来了新的启示和挑战，也为我们的学术研究提供了新的方向和动力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纳米金刚石的高分辨图像
3.4.1 薄膜样品的制备
透射电镜在材料研究中所用的试样分三类：
• 超显微颗粒样品 • 试样的表面复型样品 • 薄膜样品
• 透射电镜常用的75~200KV加速电压，样品 厚度控制在100~200 nm
3.4.1 薄膜样品的制备
• 由金属材料本身制成的金属薄膜样品具有 以下优点：
萃取复型和粉末样品
• 萃取复型最常见的两种是： • 碳萃取复型 • 火棉胶-碳二次萃取复型
3.4.2 质厚衬度原理
质厚衬度的前提：
非晶体试样中原子对入射电子的散射 和电镜小孔径角成像（依靠衬度光阑）
试样各部分对电子束散射本领的不同， 经衬度光阑的作用后，在荧光屏上产生了 放大的强度不一的像。
3.4.2 质厚衬 度原理
概述
• 金属材料中存在大量的缺陷，如：空位、 杂质原子、位错、层错等，它们与金属材 料中的扩散、相变、再结晶、塑性变形等 密切相关
• 金属薄膜可以薄到2000Å 以下，足以让电 子束穿过成像，因此，可以将内部结构显 示出来
应用举例－金属组织观察
.8 µm
铝合金
1 µm
铜铝硅金属化薄层
应用举例－ Si纳米晶的原位观察
A
2
射方向成精确的布拉格角， 后焦面
光阑
而其余的晶面组均与衍射条件
存在较大的偏差。
• 此时，在B晶粒的选区衍射花 样中，hkl斑点特别亮，也即 hkl晶面的衍射束特别强
IAI0
IB=I0- Ihkl
明场像
3.4.3 衍衬成像原理
• 当在物镜的后焦面上加入衬度光阑（物镜 光阑），把B晶粒的hkl衍射束挡掉，而只 让透射束通过光阑并到达像平面，构成样 品的第一幅放大像，此时，两颗晶粒的像 亮度由所不同
很薄的膜上，然后把复制的薄膜（复型） 放到电镜中去观察分析。
复型的分类：
• 一级塑料复型 • 一级碳复型 • 二级碳复型 • 萃取复型
• 塑料一级复型的制备
一级复型：
样品表面清洗， 然后贴AC纸， 此过程反复进 行几次清洁试 样表面，最后 一片AC纸即 为塑料一级复 型
一级复型 • 碳一级复型的制备
碳复型
复型像示意图 复型像强度分布
二级复型
• 塑料-碳二级复型技 术：
• 一级复型面朝上贴 于胶带纸上
• 对一级复型限先镀 重金属，再镀碳
• 将复合复型与铜网 修型后投入丙酮溶 液后，将碳膜连同 铜网吸干水分、干 燥。
萃取复型和粉末样品
• 萃取复型的意义:如实的复制样品表面的形 貌，又可把细小的第二相颗粒（如金属间 化合物、碳化物、非金属夹杂物）从腐蚀 的金属表面萃取出来，嵌在复型中，被萃 取出的细小颗粒的分布与它们在样品中的 分布完全相同。萃取出来的颗粒具有相当 好的衬度，可在电镜下做电子衍射分析
• 当电子束穿过晶体薄膜时，严格满足布拉格 条件的晶面产生强衍射束，不严格满足布拉 格条件的晶面产生弱衍射束，不满足布拉格 条件的晶面不产生衍射束。
3.4.3 衍衬成像原理
• 假设薄膜只有两颗位向不同的
入射束I0
晶粒A和B • 在入射电子束的照射下，B晶 样品
粒的某（hkl）晶面组恰好与入 物镜
B
• 若以未发生强烈衍射的A晶粒亮度IA作为 图像的背景强度I，则B晶粒的像衬度为：
•
（I/I）=（IA-IB）/I0 Ihkl /I0
• 让透射束通过物镜光阑而把衍射束挡
掉得到图像衬度的方法-明场像（BF）
3.4.3 衍衬成像原理
• 若将光阑孔套住hkl而把透射束 挡掉，就可以得到---暗场像 （DF）
光最终减薄
3.4.1 薄膜样品的制备
材料
溶液配方
备注
铁和钢 铁和钢
30%HNO3+15%HCl+10% 热溶液 HF+45%H2O
33%H3PO4+40%H2O2
60C
铁和钢 35%HNO3+65%H2O
热溶液
3.4.1 薄膜样品的制备
• 非金属薄膜样品的制备：
• 复型：将试样表面组织浮雕复制到一种
• 衍射衬度:衍射衬度是由于晶体薄膜的不同部位满足布拉格衍射
条件的程度有差异而引起的衬度
• 相位衬度:电子束照射薄试样，试样中原子核和核外电子产生的
库伦场会使电子波的相位有起伏，如果把这个相位变化转变为像
衬度，则称为相位衬度。
• 原子序数衬度:由于试样表面物质原子序数（或化学成分）差
别而形成的衬度。利用对试样表面原子序数（或化学成分）变化 敏感的物理信号作为显像管的调制信号，可以得到原子序数衬度 图像。
1.复型试样
质
2.铜网孔平面
厚
3.物镜
衬 度
4.衬度光阑
成
5.荧光屏
像 示
意
图
3.4.2 质厚衬度原理
• 若试样厚度处处相等，则不同部位的原子 质量差异越大，衬度越高
• 若试样厚度处处相等，而其本身又是同种 原子组成，则衬度G=0
3.4.3 衍衬成像原理
• 衍衬成像:入射电子束与样品内各晶面 相对取向不同所导致的衍射强度的差 异
• 把入射电子束倾斜2角，使B晶 粒的hkl晶面出在强烈衍射的方 向，而光阑仍在光轴位置，此时 只有B晶粒的hkl衍射束正好通过 光阑孔，而透射束被挡掉，此方 法称---中心暗场像（CDF）
概述
• 衬度（contrast）定义：两个相临部分的电子束 强度差
C I1 I2 I
I2
I2
• 当电子逸出试样下表面时，由于试样对电子束的 作用，使得透射到荧光屏上的强度不均匀，这种
强度不均匀的电子像称为衬度像
四种衬度
• 质量－厚度衬度:由于非晶样品不同微区间存在的原子序数或
厚度的差异而形成的衬度.
• （1）观察和研究金属与合金的内部结构和 缺陷，将同一微区进行衍衬成像及电子衍 射研究，把相变与晶体缺陷联系起来
• （2）进行动态观察，研究在变温情况下相 变的行核和长大过程
3.4.1 薄膜样品的制备
• 金属薄膜制备的基本要求： • 薄膜应对电子束“透明” • 制得的薄膜应与大块样品保持相同的组织结构 • 薄膜样品应具备一定的强度和刚度 • 样品样品表面没有氧化和腐蚀 • 金属薄膜样品的制备过程： • 线切割---机械研磨---化学抛光---电解抛
•
IAI0 因为与B晶粒不同位向的A晶
粒内所有晶面组均与布拉格条件存在较大
的偏差，即在选区衍射花样中将不出现任
何强斑点，或者说其所有的衍射束的强度
均可视为零
•
IB=I0- Ihkl
• 此时，B晶粒较暗，而A晶粒较亮
入射束I0
样品 物镜
B
A
2
后焦面
光阑
IAI0
IB=I0- Ihkl
明场像
3.4.3 衍衬成像原理
