施耐德模拟量输入ACI03000配线图

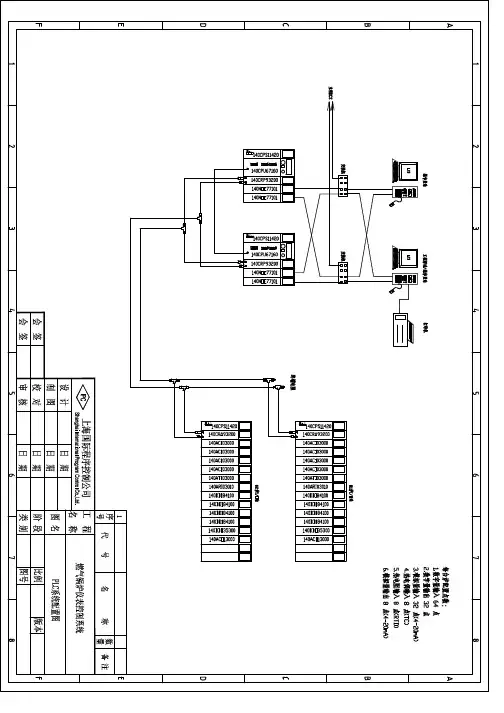

PLC配置图
PLC 供货设备清单供货设备清单 序号序号名 称称 型 号号 数量数量 单位单位 产地产地 一操作站硬件操作站硬件 1 上位机 OptiPlex 380， CPU 3.0G，2G 内存，160G 硬盘(SATA/SAS)，10/100Mbps 自适应以太网卡1 台 DELL2 工程师站 OptiPlex 380， CPU 3.0G，2G 内存，160G 硬盘(SATA/SAS)，10/100Mbps 自适应以太网卡, DVDROM1 台 DELL 3显示器 E2210H，22" 液晶显示器 DELL 4黑白激光打印机 HP Laserjet A4 1 台 HP 二网络设备网络设备 1工业交换机 2个单模光口，6个百兆电口，模块化 2 台 INHAND 2网络附件 网络接头/通讯电缆等 1 套 三过程控制站过程控制站 1CPU 冗余控制器 140CPU67160 2 块 Schneider 2冗余电源模块 140CPS11420 4 块 Schneider 3冗余通讯处理器模块 140CRP93200 2 块 Schneider 48通道模拟量输入模件 140ACI03000 8 块 Schneider 58通道热电阻输入模件 140ARI03010 2 块 Schneider 68通道热电偶输入模件 140ATI03000 2 块 Schneider 78通道电流输出模件 140ACO13000 2 块 Schneider 816通道数字量输入模件 140DDI84100 8 块 Schneider 932通道数字量输出模件 140DDO35300 2 块 Schneider 10冗余通讯适配器模块 140CRA93200 2 块 Schneider 11以太网通讯模板 140NOE77101 4 块 Schneider 12热备光缆 490NOR00003 1 根 Schneider 13背板，6 槽 140XBP00600 2 台 Schneider 14 背板，16 槽 140XBP016002 台 Schneider序号序号名 称称 型 号号 数量数量 单位单位 产地产地 15网络分线器 MA0185-100 4 个 Schneider 16网络分支器 MA0186-100 2 个 Schneider 17模块端子 140XTS00200 24 个 Schneider 18编程软件(PROGRAM) Unity-Pro 1 套 Schneider 19组态软件(HMI) iFIX 1 套 GE 四控制机柜控制机柜 1控制机柜 2200X800X600 2 台 2操作台/椅 750X1200X950 2 台 3UPS 2KVA , 0.5小时延时 1 台 SAKEN 五备品备件备品备件 18通道模拟量输入模件 140ACI03000 1 块 Schneider 28通道热电阻输入模件 140ARI03010 1 块 Schneider 38通道热电偶输入模件 140ATI03000 1 块 Schneider 48通道电流输出模件 140ACO13000 1 块 Schneider 516通道数字量输入模件 140DDI84100 1 块 Schneider 6 32通道数字量输出模件 140DDO353001 块 Schneider 注：以上数量按2台炉计。
140ACI03000施耐德PLC模块技术参数
补充信息
输入类型 地址需求 线性测量范围 绝对最大输入 输入阻抗 绝对准确度误差 线性度误差 温度偏移精度 共模抑制 各通道与总线之间的绝缘 通道间隔离 更新时间 故障类型 标志 就地信号 差分 9 输入字 1...5 V 4...20 mA 25 mA 50 V 直流 250 MOhm 电流 +/- 0.03 % > 20 Ohm 电压 +/- 0.05 %满量程 +/- 0.1 %最大满量程 +/- 0.04 % +/- 0.0025 % 满量程/°C <= 0.005 % 满量程/°C > -72 dB 60 Hz 1000 V 直流 3000 V 直流 用于60 s 30 V 直流 5 ms 断线 , 入范围: 4...20 mA 欠压范围 , 入范围: 1...5 V CE 1 LED 绿 , 功能: 总线通信进行中 (活动) 1 LED 红 , 功能: 外部故障 8 个 LED 绿 , 功能: 通道打开 8 个 LED 红 , 功能: 通道故障 240 mA 2W 标准 0,3 kg
工作环境温度 存储环境温度 相对湿度 海拔高度 RoHS EUR 合格日期 RoHS EUR 状态
0...60 °C -40...85 °C 95 % 无冷凝 ≤ 5000 m 0852 兼容
2
Dec 17, 2011
1
The information provided in this documentation contains general descriptions and/or technical characteristics of the performance of the products contained herein. This documentation is not intended as a substitute for and is not to be used for determining suitability or reliability of these products for specific user applications. It is the duty of any such user or integrator to perform the appropriate and complete risk analysis, evaluation and testing of the products with respect to the relevant specific application or use thereof. Neither Schneider Electric Industries SAS nor any of its affiliates or subsidiaries shall be responsible or liable for misuse of the information contained herein.
009 施耐德Twido plc 相关的编码器、模拟量输入输出、双线圈、置位复位等综合应用
与施耐德Twido plc相关的编码器、模拟量输入输出、双线圈、置位复位等综合应用第一：PLC与编码器的连接应用：【EB58C10-H4PR-1024增量式编码器为代表】（一）、接线方式接线颜色对应英文接线含义备注White 白WH 直流电源0V 编码器的供电电源棕BN 直流电源+Ub（DC 5~30Vdc）Brown 绿GN A相脉冲接I0.1或i0.7 Green 黄YE A￣相脉冲不接Yellow 灰GY B相脉冲接I0.0或i0.6 Gray 粉PK B￣相脉冲不接Pink 蓝BU Z原点零位脉冲不接Blue 红RD Z￣原点零位脉冲不接Red 金属线屏蔽线接地接地（二）安装方式1.将联轴器按照固定在机械设备行走被动轮上，紧定该端顶丝。
（注意行走轮上的轴不要过深插入联轴器内，保证尽量柔性连接，一般在三分之二。
）2.将编码器沿支架孔穿入，拧紧编码器安装螺钉。
3.拧紧编码器端联轴器顶丝。
4.安装时注意编码器轴向和最大负载。
5.参照下图以作参考。
（1）这是有软连接头的的编码器的供电电源（2）这是通过软金属片（没有软连接头）连接的较小编码器的供电电源（三）、编码器与PLC 应用调试3.1 TWIDO 主控制器有五种超高速计数器类型：（1）单相加/减计数器，最大频率20 kHz 。
（2） 加/减2-相计数器，最大频率20 kHz 。
（3）单相加计数器，最大频率20 kHz 。
（4） 单相减计数器，最大频率20 kHz 。
（5）频率计，最大频率20 kHz 。
单相加/减计数器，加/减2相计数器，单相加计数器和单相减计数器的计数功能允许对脉冲计数，单字模式下从0到65535，双字模式下从0到4294967296。
频率计可以测量周期信号的频率，单位为Hz超高速计数器的个数因TWIDO 控制器型号不同而不同，如下表所示。
3.2 所有控制器的超高速计数器的脉冲输入都是利用了的离散量输入，都需要在参数中设定，下表列出了％VFC0超高速计数器分配的离散量I/O 。
动化控制SCADA系统技术协议
中建三局建设工程股份有限责任公司浙江舟山液体化工品中转基地一期罐区工程项目罐区库区自动化控制SCADA系统技术协议业主方：舟山世纪太平洋化工有限公司签字：日期：供货方：中建三局建设工程股份有限公司签字：日期：设计方：南京扬子石油化工设计工程有限责任公司签字：日期：供货方：宁波东海蓝帆科技有限公司签字:日期：一、设计基础本技术文件的设计依据为：《浙江舟山液体化工中转基地一期工程罐区库区自动化控制及计量撬块工程》，招标编号：中建三（舟山）2008-04，及相关图纸：2005088-1000-50、2005088-2000-40、2005088-3000-40。
系统的实际IO点数汇总如下.IO卡件配置原则:1)每套控制站的IO卡件留出至少15%的扩展空间，每一种卡件留出至少15%的扩展空间。
2)模拟量的输入/输出卡件的通道数不超过8点。
3)数字量的输入/输出卡件的通道数不超过16点。
根据以上配置原则，IO点数汇总如下。
DO 99 128 8 29.29信号类型4#控制器实际IO 配置IO 卡件数量空余量AI 43 56 7 30.23 AO 12 16 2 33.33 DI 154 192 12 24.68 DO 165 192 12 16.36 因3套计量撬优化后增加的ＩＯ点数汇总如下：序号IO类型变更原因IO数量IO卡件数量1 PI 21台质量流量计累计流量控制用 + 3套计量撬累计流量控制用2452 AI 3套计量撬控制需要增加3个点3 13 DI 3套计量撬控制需要增加24个点24 24 DO 3套计量撬控制需要增加15个点15 2二、项目说明1、项目范围本项目SCADA部分包括储罐监控系统、可燃气体检测系统、定量装船系统的数据采集、监控，不包括现场设备。
项目范围为：SCADA系统的二次设计、出图、供货、安装、组态、调试、培训。
➢SCADA IO点依据设计院提供的IO表；➢包括4个控制站和中控室HMI站的建设;➢4个控制站之间的连接，提供连接需要的光纤及铺设；➢储罐监控系统、可燃气体检测系统、定量装船系统的组态、调试。
ASCO300中文操作手册概论
ASCO A200系列自动转换开关--30～1200A型目录第一部份安装 (3)组装与接线 (3)辅助电路与导线 (4)发电机启动触头 (4)输入/输出标签 (4)功能试验 (5)第二部份操作程序 (7)第三部份试验与维护 (8)预防性维护 (8)转换试验 (8)拆卸控制板 (8)手动转换负载 (99)故障检查与解决方法 (100)第四部份调节 (111)延时调节与传感器调节 (111)怎样更改设定 (122)第五部份控制部件 (133)发电机周期试验（标准式与可选式） (133)发电机负载转换 (155)断载与远程控制 (155)电热丝加热器 (166)安装开关的人员必须是有经验且持有许可证的专业技术人员，并接受过所有规范的安全培训。
危险：在本手册里，该标志用于高压可能导致触电、烧伤甚至死亡的警告。
警告：在本手册里，该标志用于可能导致身体伤害的警告。
小心：在本手册里，该标志用于可能导致装置损坏的警告。
ASCOA200/300系列开关设备是根据UL1008标准中有关自动转换开关的安全标准而设计，已通过加拿大标准协会（CSA）之认证。
此外，所有通常使用附件均经过UL检验，以保障ASCO自动转换开关的附件符合OSHA安全要求，并能够为电气质检员接受。
ASCOA200/300开关系列装置适用于应急系统和备用系统，符合美国国家电气规程（NEC）第700条款和UL 1008标准规定。
同时，也符合NEC条款第517条--安全保障设施(Health Care Facilities)、第701条--备用系统的合法要求(Legally Required Standby Systems)、第702条--备选的备用系统(Optional Standby Systems) 以及NFPA第99条--安全保障设施(Health Care Facilities)和NFPA第110条--应急和备用供电系统(Emergency and Standby Power Systems)的规定。
模拟量模块的接线介绍
模拟量模块的接线介绍在我们的应用中，物理量基本是通过变送器，转换为4-20mA ，送达PLC 的模拟量模块进行处理。
而经过PLC 处理后，输出的也基本上是4-20mA 信号去驱动执行器。
电流信号按照接线方式，分为三种线制：二线制、三线制、四线制。
二线制：这种线制输出只有两根线，按照工作原理，它区分为两种：1、本身工作无需电源，直接可以输出电流信号；2、本身工作需要电源，即电源和电流信号合二为一，要求PLC 的A/D 模块给它供电的同时，测量其电流的变化。
三线制、四线制：有红色线的电路，是三线制，无红色线的电路是四线制。
这种线制自身有电源，其+、-信号线，直接输出电流信号。
模拟量模块端子标注的含义：M +：被测量信号的正端。
Measuring lead (positive) M –：被测量信号的负端。
Measuring lead (negative)M ANA ：模拟量测量电路的参考电位。
Reference potential of the analog measuring circuit M ：PLC 接地端子。
Ground terminalL +：PLC DC24V+电源端子。
Terminal for 24 VDC supply voltageU CM ：被测量信号和测量电路参考电位M ANA 之间的电压。
差模电压。
Potential difference+ -between inputs and reference potential of the M ANA measuring circuitU ISO：测量电路参考电位M ANA和PLC接地端子M之间的电压。
共模电压。
Potential difference between M ANA and M terminal of CPUI +：电流测量线路。
Measuring lead for current inputU +：电压测量线路。
SSMART系列PLC接线方法
S7-200S M A R T系列P L C接线方法1、输入端接线S7-200 SMART系列PLC的输入端接线与三菱FX系列接线不同，三菱FX不需要接入直流电源，其电源是由系统内部提供。
而S7-200 SMART系列输入端必须接入直流电源。
下面以CPU SR40 和CPU ST40分析输入端接线需要注意的问题。
上图为CPU SR40输入端的接线图①【1M】是输入端的公众端子，与DC24V电源相连。
②电源有两种连接方法：PNP和NPN。
电源负与公共端1M连接为PNP型接法，电源正与公共端1M连接为PNP型接法。
上图就是PNP型接法。
③【N】和【L1】为交流电电源接入端子，可接受电压AC120-240V，为PLC提供电源。
注意：当PLC的型号为CPU?ST40时为直流供电，端子标号为【M】和【L+】。
接线如下图所示初学者容易把PNP和NPN两种解法混淆，告诉大家一个简单的记忆方法，把PLC看做负载，如果电流从公共端流出PLC则为PNP型，如果从公共端流入PLC则为NPN型。
上面两图中红色箭头就是标明电流的流向的。
【举例1】有一台CPU SR40，输入端需要接一只三线PNP型接近开关和一只两线PNP型接近开关，应该如何接线，画出电路图。
【解】对于CPU SR40公共端接电源负极，而三线PNP型接近开关只需要将其正、负分别与电源正、负相连即可，信号线接I0.0。
二线PNP型接近开关只要将电源正极与开关正极相连，信号线与I0.1相连。
如下图如果把本例中PNP型接近开关换成NPN型，该如何接线呢？本例涉及到接近开关的接线方法，如果不明白的可以添加微信“PLCJSZC”，点击[图文教程]查看“【607】接近开关你会使用吗”。
2、输出端接线仍然以CPU SR40 和CPU ST40来分析输出端接线需要注意的问题，这两张型号分别代表了继电器输出和晶体管输出。
在手册或者其他资料上会经常遇到“CPU SR40 AC/DC/继电器”和“CPU ST40 DC/DC/DC ”，先解释一下这两种标志的含义：【AC/DC/继电器】：AC表示交流供电、DC表示输入端电压为DC24V、继电器表示继电器输出。
施耐德电气之低压配电
在电路中，功率因数角是电流滞后电压的角度。 物理意义：对于设备来说，功率因数反映的是能量转换过程中有用功率占总功率的比例。 举例：母线提供给电机的是视在功率；电机中转换为机械做功的部分是有功功率,提供磁场
的电流为无功电流。
功率因数降低的原因
功率因数，或 cos 以 0 到 1.0 之间的数值来表示。 功率因数为 1.0 不含无功功率 功率因数低于 0.9 一般认为较差 系统中有较多的无功功率，其功率因数会较低 电路中电流与电压的空间矢量关系由电阻和电感决定；由于感性负载的存在，电流滞后电
压一定的角度。 物理意义：非阻性负载；为了实现能量转换而消耗的功率，最终转化为热量。
2020/4/23
B
13
各类设备的功率因数
设备
普通的感 应电动机工 作在:
白炽灯
0% 负载 25% 负载 50% 负载 75% 负载 100% 负载
荧光灯
气体放电灯
电阻炉
感应炉
介质加热炉
电阻焊接机
施耐德电气-低压配 电基础知识
电力配电系统示意图
2020/4/23
发电机 架空线路
HV/MV 变电所
变压器
MV/MV配电所
埋地电缆
电动机
工业
B
MV/LV变电所
2
配电电网常识
根据IEC60038 / GB10056标准
低压：1000V以下 中压：10kV, 20kV, 35kV 高压/超高压：110kV, 220kV, 330kV, 500kV 相电压和线电压的关系 UL/Un = 400V/230V = 3
断路器
R 极小
对于 S>100kVA R 极小 R 极小
X = Uo2 (1)
施耐德QUANTUM 系列PLC寻址方式
简介在 Unity Pro 中，800 系列 I/O 模块遵循平面地址映射系统。
为确保正常工作，每个模块都需要确定位和（或）字的数量。
IEC 寻址系统等效于 984LL 寄存器寻址。
请按以下方式指定：∙0x 现对应于 %Mx∙1x 现对应于 %Ix∙3x 现对应于 %IWx∙4x 现对应于 %MWx下表显示了 984LL 表示形式和 IEC 表示形式之间的关系。
输出和输入984LL 表示形式寄存器地址IEC 表示形式系统位和系统字存储器地址I/O 地址输出0x 系统位%Mx %Qx输入1x 系统位%Ix %Ix输入3x 系统字%IWx %IWx输出4x 系统字%MWx %QWx访问模块的 I/O 数据，步骤操作1 在配置屏幕中输入地址范围。
示例以下示例显示了 984LL 寄存器寻址与 IEC 寻址的关系：000001 现对应于 %M1100101 现对应于 %I101301024 现对应于 %IW1024400010 现对应于 %MW10访问 I/O 数据值可以使用拓扑寻址来访问 I/O 数据项。
请使用下面的表示形式在 Unity Pro 中标识模块在 800 系列 I/O 模块中的拓扑位置：%<Exchangetype><Objecttype>[\b.e\]r.m.c[.rank]其中：∙ b = 总线∙ e = 设备（子站）∙r = 机架∙m = 模块插槽∙ c = 通道注意：寻址时，1.在本地机架中 [\b.e\] 缺省设置为 \1.1\，不需要指定。
2.rank（序号）是一个索引，用于标识具有相同数据类型的对象的不同属性（值、警告级别、错误级别）。
3.序号从零开始，如果序号为零，则忽略该项。
有关 I/O 变量的详细信息，请参考 Unity Pro 参考手册。
读取值：示例读取操作从位于本地机架的插槽 6 中的模拟量模块的通道 7 中读取输入值（序号 = 0）：输入%IW1.6.7[.0]从位于 RIO 总线 2 的子站 3 中的模拟量模块的通道 7 中读取输入值（序号 = 0）：输入%IW\2.3\1.6.7[.0]从位于本地机架的插槽 6 中的模拟量模块的通道 7 中读取"超范围"值（序号 = 1）：输入%I1.6.7.1[.0]IODDT 寻址IODDT 允许通过用户定义的变量来处理与通道相关的所有信息（位和寄存器）。
PKS系统IO端子接线图
PKS系统IO端子接线图一、模拟量输入模块接线图1、TC-IAH061/TK-IAH0612、TC-IAH161/TK-IAH161注：所有同名的端子内部都是连接在一起的，如：RTN端子9、10、27及28均连在一起。
每个通道可独立设置输入方式。
电流输入方式：注：电流输入时，所有电流输入的iRTN端子必须连接到RTN端子。
电压输入方式：注：电压输入时，iRTN端子空置不用。
3、TC-IXL061/TK-IXL061（TC输入）4、TC-IXR061/TK-IXR061（RTD输入）二、模拟量输出接线图1、TC-OAH061/TK-OAH061（6点4-20mA输出）2、TC-OAV061/TK-OAV061（6点0-10V输出）3、TC-OAV081/TK-OAV081（8点电压/电流输出）三、离散量AC输入模块接线图1、TC-IDA161/TK-IDA161（16点非隔离110Vac输入）单点简化示意图：接线图：2、TC-IDK161/TK-IDK161（16点单点隔离110Vac输入）单点简化示意图：接线图：3、TC-IDW161/TK-IDW161（16点220Vac单点隔离输入）单点简化示意图：接线图：4、TC-IDX081/TK-IDX081（8点110Vac自诊断输入）单点简化示意图：接线图：TC-ODA161/TK-ODA161（16点110/220Vac输出）单点简化示意图：接线图：2、TC-ODK161/TK-ODK161（16点110/220Vac单点隔离输出）单点简化示意图：接线图：3、TC-ODX081/ TK-ODX081（8点110Vac自诊断输出）单点简化示意图：接线图：五、离散量DC输入接线图1、TC-IDD321/TK-IDD321（32点24Vdc输入）单点简化示意图：接线图：2、TC-IDJ161/TK-IDJ161（16点24Vdc单点隔离输入）单点简化示意图：接线图：3、TC-IDX161/TK-IDX161（16点24Vdc自诊断输入）单点简化示意图：接线图：六、离散量DC输出接线图1、TC-ODD321/TK-ODD321（32点24Vdc输出）单点简化示意图：接线图：TC-ODJ161/TK-ODJ161（16点24Vdc单点隔离输出）单点简化示意图：接线图：3、TC-ODX161/TK-ODX161（16点24Vdc自诊断输出）单点简化示意图：接线图：七、继电器触点输出接线1、TC-ORC161/TK-ORC161（16点触点隔离输出）单点简化示意图：接线图：2、TC-ORC081/TK-ORC081（8点隔离继电器输出）单点简化示意图：接线图：八、脉冲输入接线TC-MDP081/TK-MDP081（8点5-24Vdc脉冲输入）。
关于DCS模拟量信号接线方式-2019年文档
关于DCS模拟量信号接线方式-2019年文档关于DCS模拟量信号接线方式一、概述DCS系统（Distributed Control System）也叫集中分散控制系统，其特点是“集中控制，危险分散”。
DCS系统通过控制站采集现场的各种现场信号，并下达控制室的各种控制命令，这都需要通过输入输出（I/O）信号电缆实现控制站和现场的数据通信，而各种不同信号的输入输出时需要不同的外围接线完成的，因此，在控制站的下端需要配置不同的信号端子柜用以实现与现场设备的连接，信号端子柜的类型主要有模拟量输入、输出柜，开关量输入、输出柜等等。
二、接线方式：在总结几年DCS系统现场安装经验的基础上，本文将主要阐述模拟信号的接线情况。
详细描述模拟量信号是如何与控制站的各种卡件连接的以及卡件内部跳线是如何设置的，现以浙大中控的JX-300X型集散控制系统为例，对模拟量信号的接线进行阐述。
1 模拟量输入信号：对于模拟量输入信号，常见的有以下几种，电流信号输入卡（SP313）、电压信号输入卡（SP314）、应变信号输入卡（SP315）、热电阻信号输入卡（SP316）等等，我们以典型的SP313和SP316为例介绍此种接线方式，通常分为二线制输入（SP313）和三线制输入（SP316）两类。
在图一中，两线制接线主要用于液位计的液位信号、流量计的流量信号、压力变送器的压力信号等等模拟信号，此信号多为4-20mA 电流信号。
卡件SP313是智能的、带有模拟量信号调理的四路信号采集卡，并可为四路变送器提供+24V电源。
八个接线端子中，每连续的两个端子为一路信号，每一路都可以选择是否采用配电功能，可以通过卡件内部的跳线设置，配电设置跳线为卡件的JP1-JP4，JP1-JP4分别对应四路输入信号的每一路，当短路块接1―2时说明需要配电，当短路块接2―3时说明不需要配电，根据现场测量变送器的不同，选择是否需要卡件供24V 电源。
选择需要配电功能的变送器，则信号线和电源线共用，例如我们常见的液位计、压力变送器等都是电源和信号共用，而对于流量计等不需要配电的变送器，需要另外独立提供电源。
