使用STM32的定时器进行输入脉冲的计数

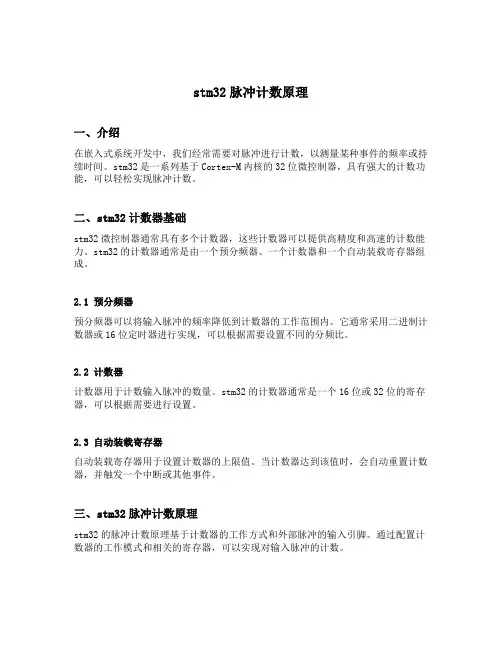

stm32脉冲计数原理
stm32脉冲计数原理一、介绍在嵌入式系统开发中，我们经常需要对脉冲进行计数，以测量某种事件的频率或持续时间。
stm32是一系列基于Cortex-M内核的32位微控制器，具有强大的计数功能，可以轻松实现脉冲计数。
二、stm32计数器基础stm32微控制器通常具有多个计数器，这些计数器可以提供高精度和高速的计数能力。
stm32的计数器通常是由一个预分频器、一个计数器和一个自动装载寄存器组成。
2.1 预分频器预分频器可以将输入脉冲的频率降低到计数器的工作范围内。
它通常采用二进制计数器或16位定时器进行实现，可以根据需要设置不同的分频比。
2.2 计数器计数器用于计数输入脉冲的数量。
stm32的计数器通常是一个16位或32位的寄存器，可以根据需要进行设置。
2.3 自动装载寄存器自动装载寄存器用于设置计数器的上限值。
当计数器达到该值时，会自动重置计数器，并触发一个中断或其他事件。
三、stm32脉冲计数原理stm32的脉冲计数原理基于计数器的工作方式和外部脉冲的输入引脚。
通过配置计数器的工作模式和相关的寄存器，可以实现对输入脉冲的计数。
3.1 输入捕获模式输入捕获模式是常用的脉冲计数方式之一。
在该模式下，stm32可以捕获到外部脉冲的上升沿或下降沿，并将计数器的值保存在相关的寄存器中。
3.2 边沿对齐模式边沿对齐模式是另一种常用的脉冲计数方式。
在该模式下，stm32可以捕获到外部脉冲的上升沿和下降沿，并将计数器的值保存在两个相关的寄存器中。
3.3 测量脉冲频率通过对输入脉冲的计数和计时，可以测量脉冲的频率。
根据 stm32 提供的计数器的位数，可以计算出脉冲的高精度频率值。
3.4 测量脉冲持续时间除了测量脉冲频率，stm32还可以测量脉冲的持续时间。
通过记录脉冲的开始时间和结束时间，可以计算出脉冲的持续时间。
四、stm32脉冲计数的应用stm32脉冲计数广泛应用于各种需要对脉冲进行计数的场景，例如：4.1 频率测量通过 stm32 脉冲计数功能，可以测量各种信号源的频率，如电机转速、传感器输出等。

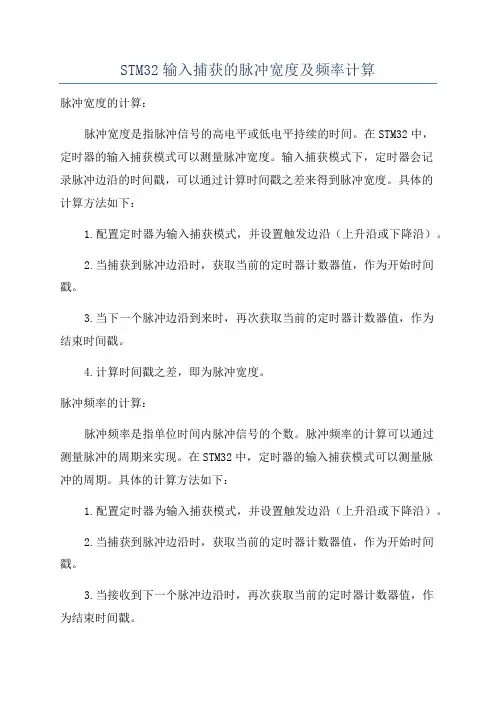

STM32输入捕获的脉冲宽度及频率计算
STM32输入捕获的脉冲宽度及频率计算脉冲宽度的计算：脉冲宽度是指脉冲信号的高电平或低电平持续的时间。
在STM32中，定时器的输入捕获模式可以测量脉冲宽度。
输入捕获模式下，定时器会记录脉冲边沿的时间戳，可以通过计算时间戳之差来得到脉冲宽度。
具体的计算方法如下：1.配置定时器为输入捕获模式，并设置触发边沿（上升沿或下降沿）。
2.当捕获到脉冲边沿时，获取当前的定时器计数器值，作为开始时间戳。
3.当下一个脉冲边沿到来时，再次获取当前的定时器计数器值，作为结束时间戳。
4.计算时间戳之差，即为脉冲宽度。
脉冲频率的计算：脉冲频率是指单位时间内脉冲信号的个数。
脉冲频率的计算可以通过测量脉冲的周期来实现。
在STM32中，定时器的输入捕获模式可以测量脉冲的周期。
具体的计算方法如下：1.配置定时器为输入捕获模式，并设置触发边沿（上升沿或下降沿）。
2.当捕获到脉冲边沿时，获取当前的定时器计数器值，作为开始时间戳。
3.当接收到下一个脉冲边沿时，再次获取当前的定时器计数器值，作为结束时间戳。
4.计算时间戳之差，即为脉冲的周期。
5.频率等于周期的倒数。
需要注意的是，输入捕获功能只能测量单个脉冲的宽度和周期，如果要测量信号源的频率或平均脉冲宽度，需要根据测量的脉冲个数进行统计和计算。
以下是一个示例代码，演示了如何使用STM32的输入捕获功能计算脉冲宽度和频率：```c#include "stm32f4xx.h"//定义输入捕获相关的变量volatile uint32_t startTimestamp = 0;volatile uint32_t endTimestamp = 0;volatile uint32_t pulseWidth = 0;volatile uint32_t pulsePeriod = 0;volatile uint32_t pulseFrequency = 0;void TIM2_IRQHandler(void)if (TIM_GetITStatus(TIM2, TIM_IT_CC1) != RESET)if (startTimestamp == 0)startTimestamp = TIM_GetCapture1(TIM2);} elseendTimestamp = TIM_GetCapture1(TIM2);pulseWidth = endTimestamp - startTimestamp;pulsePeriod = pulseWidth * 2;pulseFrequency = SystemCoreClock / pulsePeriod;startTimestamp = 0;}TIM_ClearITPendingBit(TIM2, TIM_IT_CC1);}int main(void)//初始化定时器2TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;TIM_DeInit(TIM2);TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up; // 设置计数器为向上计数模式TIM_TimeBaseInitStruct.TIM_Period = 0xFFFFFFFF; // 设置计数器的溢出值为最大值TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1; // 设置时钟分割TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0; // 设置重复计数值为0TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStruct);//配置输入捕获模式TIM_ICInitTypeDef TIM_ICInitStruct;TIM_ICInitStruct.TIM_Channel = TIM_Channel_1; // 选择定时器通道1TIM_ICInitStruct.TIM_ICPolarity = TIM_ICPolarity_Rising; // 设置捕获参数，上升沿触发TIM_ICInitStruct.TIM_ICSelection = TIM_ICSelection_DirectTI; // 设置输入映射，直接连接至TIM2_IC1管脚TIM_ICInitStruct.TIM_ICPrescaler = TIM_ICPSC_DIV1; // 设置输入分频，不分频TIM_ICInitStruct.TIM_ICFilter = 0; // 不开启滤波器TIM_ICInit(TIM2, &TIM_ICInitStruct);//开启输入捕获中断TIM_ClearITPendingBit(TIM2, TIM_IT_CC1);TIM_ITConfig(TIM2, TIM_IT_CC1, ENABLE);//启动定时器2TIM_Cmd(TIM2, ENABLE);while (1)}```在上述示例代码中，定时器2被配置为输入捕获模式，通过TIM2的通道1测量脉冲输入。
stm32定时器的使用流程
STM32定时器的使用流程1. 简介STM32定时器是STM32系列微控制器中重要的外设之一。
定时器可以用于生成特定的定时器事件，实现计时、测量时间间隔、产生PWM信号等功能。
本文将介绍STM32定时器的使用流程。
2. STM32定时器的基本工作原理STM32定时器通常由一个或多个计数器和若干个通道组成。
计数器用于计算时间的流逝，而通道用于控制输出。
计数器的计数范围和分辨率可以根据需求进行配置。
通常情况下，定时器通过外部时钟源进行计数，也可以使用内部时钟源。
3. STM32定时器的使用流程使用STM32定时器通常需要以下步骤：3.1 初始化定时器在使用定时器之前，需要初始化定时器的相关参数，包括计数器的计数范围、分频系数等。
通常可以通过寄存器的设置来完成初始化工作。
使用HAL库的话，可以使用HAL_TIM_Base_Init()函数进行初始化。
3.2 配置定时器的工作模式定时器可以根据需求配置为不同的工作模式，常见的模式包括单脉冲模式、连续模式、PWM输出模式等。
可以使用TIM_CR1、TIM_CR2等寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.3 配置定时器的中断和DMA定时器可以配置中断和DMA功能，在特定的条件下触发相应的中断或DMA请求。
可以使用TIM_DIER寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.4 启动定时器在配置完成后，需要启动定时器开始计数。
可以使用TIM_CR1寄存器进行配置。
使用HAL库的话，可以使用相应的函数进行配置。
3.5 处理定时器中断如果配置了定时器中断，当定时器达到设定的计数值时，会触发中断。
在中断服务函数中可以根据需求进行相应的处理。
3.6 设置定时器输出如果配置了定时器的通道输出模式，可以在定时器计数到一定值时，通过通道输出相应的信号。
可以使用TIM_CCR1、TIM_CCR2等寄存器进行配置。
3.7 停止定时器如果需要停止定时器的计数，可以使用TIM_CR1寄存器进行配置。
stm32的tim计算脉冲频率低频溢出问题
stm32的tim计算脉冲频率低频溢出问题《STM32的TIM计算脉冲频率低频溢出问题》一、概述在嵌入式系统中，计算脉冲频率是一个常见的需求。
而在使用STM32系列单片机时，我们通常会使用定时器(TIM)来实现这一功能。
然而，当脉冲频率较低时，就会出现脉冲溢出的问题。
本文将针对这一问题展开深入讨论。
二、STM32定时器介绍在开始讨论脉冲频率低频溢出问题之前，值得先对STM32的定时器进行简要介绍。
STM32系列单片机包含多个定时器，每个定时器都有多个通道。
定时器主要用于生成延时、计时和脉冲频率测量等功能。
其中，TIM2、TIM3、TIM4、TIM5等是常用的通用定时器。
三、脉冲频率低频溢出问题当我们需要测量低频脉冲频率时，比如几十Hz或者更低的频率，就会遇到脉冲频率低频溢出的问题。
在STM32中，定时器的计数值是一个16位的寄存器，当脉冲频率较低时，定时器的计数值可能会在一个周期内溢出。
这就会导致无法准确计算脉冲频率，甚至造成测量结果错误的情况。
四、解决方案针对脉冲频率低频溢出问题，我们可以采取一些解决方案来解决这一难题。
其中，常见的方法包括软件滤波、使用外部中断、改变定时器的预分频系数等。
这些方法都可以有效地解决脉冲频率低频溢出的问题，确保准确地测量低频脉冲频率。
五、个人观点在实际应用中，遇到脉冲频率低频溢出问题是很常见的。
对于这一问题，我个人倾向于使用外部中断的方法来解决。
通过外部中断，可以及时地捕获脉冲信号，避免定时器计数值溢出的情况，从而确保测量的准确性。
总结：本文对STM32的TIM计算脉冲频率低频溢出问题进行了深入的探讨。
首先介绍了STM32的定时器功能，然后详细分析了脉冲频率低频溢出问题的原因和解决方案。
最后共享了我个人对于解决这一问题的观点。
希望通过本文的阐述，读者能更全面、深刻和灵活地理解和解决脉冲频率低频溢出问题。
以上就是本文的全部内容，希望对你有所帮助。
六、软件滤波方法软件滤波是一种常见的解决低频脉冲频率溢出问题的方法。
使用STM32的TIMER进行外部计数TIMER
TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0);
13：采样频率fSAMPLING=fDTS/32，N=5
14：采样频率fSAMPLING=fDTS/32，N=6
15：采样频率fSAMPLING=fDTS/32，N=8
TIM_SetCounter(TIM2, 0);
初始化Timer的计数器初始值为0；
TIM_Cmd(TIM2, ENABLE);
使用ETR引脚的输入信号作为计数时钟，本例程使用Timer 2，其ETR输入引脚为PA1，该引脚工作模式为输
入模式，Timer的工作模式为从模式；另外使用PC6输出一模拟方波时钟信号。
测试时将PC6与PA1短接。（用户也可另外连接一个时钟信号到PA1引脚d)
TIM_SetCounter(TIM2, 0);
TIM_Cmd(TIM2, ENABLE);
for(i_Loop = 0; i_Loop < 100; i_Loop ++) {
GPIO_SetBits(GPIOC, GPIO_Pin_6);
Delay(10);
NVIC_Configuration(); // NVIC configuration
GPIO_Configuration(); // Configure the GPIO ports
TIM_TimeBaseStructure.TIM_Period = 0xFFFF;

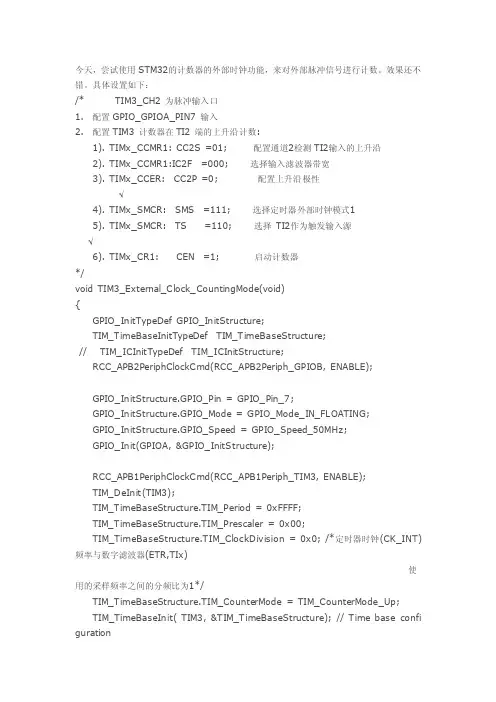

stm32定时器脉冲计数
今天，尝试使用ST M32的计数器的外部时钟功能，来对外部脉冲信号进行计数。
效果还不错。
具体设置如下：/* TIM3_C H2 为脉冲输入口1. 配置GPIO_GPIO A_PIN7 输入2. 配置TIM3计数器在TI2 端的上升沿计数:1). TIMx_C CMR1:CC2S =01; 配置通道2检测TI2输入的上升沿2). TIMx_C CMR1:IC2F =000; 选择输入滤波器带宽3). TIMx_C CER: CC2P =0; 配置上升沿极性√4). TIMx_S MCR: SMS =111; 选择定时器外部时钟模式15). TIMx_S MCR: TS =110; 选择TI2作为触发输入源√6). TIMx_C R1: CEN =1; 启动计数器*/void TIM3_E xtern al_Cl ock_C ounti ngMod e(void){GPIO_I nitTy peDef GPIO_I nitSt ructu re;TIM_Ti meBas eInit TypeD ef TIM_Ti meBas eStru cture;// TIM_IC InitT ypeDe f TIM_IC InitS truct ure;RCC_AP B2Per iphCl ockCm d(RCC_AP B2Per iph_G PIOB,ENABLE);GPIO_I nitSt ructu re.GPIO_P in = GPIO_P in_7;GPIO_I nitSt ructu re.GPIO_M ode = GPIO_M ode_I N_FLO ATING;GPIO_I nitSt ructu re.GPIO_S peed= GPIO_S peed_50MHz;GPIO_I nit(GPIOA,&GPIO_I nitSt ructu re);RCC_AP B1Per iphCl ockCm d(RCC_AP B1Per iph_T IM3, ENABLE);TIM_De Init(TIM3);TIM_Ti meBas eStru cture.TIM_Pe riod= 0xFFFF;TIM_Ti meBas eStru cture.TIM_Pr escal er = 0x00;TIM_Ti meBas eStru cture.TIM_Cl ockDi visio n = 0x0; /*定时器时钟(CK_INT)频率与数字滤波器(ETR,TIx)使用的采样频率之间的分频比为1*/TIM_Ti meBas eStru cture.TIM_Co unter Mode= TIM_Co unter Mode_Up;TIM_Ti meBas eInit( TIM3, &TIM_Ti meBas eStru cture); // Time base configurati on/*tmpccm r1 |= (uint16_t)(TIM_IC Filte r << 12); // CCMR1_IC2Ftmpccm r1 |= (uint16_t)(TIM_IC Selec tion<< 8); // CCMR1_CC2S由TIM_T IxExt ernal CLK1S ource_TI2决定了TIM_IC Selec tion=TIM_IC Selec tion_Direc tTI: CCMR1_CC2S= 01;TIM_IC Polar ity_R ising= CCER_C C2PTIM_TI xExte rnalC LK1So urce_TI2 = TIM_SM CR_TS该函数定义了TIM_S laveM ode_E xtern al1;外部时钟模式1*/TIM_TI xExte rnalC lockC onfig(TIM3,TIM_TI xExte rnalC LK1So urce_TI2,TIM_IC Po lar ity_R ising,0);//// TIM_Se tCoun ter(TIM3, 0); // 清零计数器C NT// TIM_Cm d(TIM3,ENABLE);}// 下面是使用方法：TIM3_E xtern al_Cl ock_C ounti ngMod e();TIM_Se tCoun ter(TIM3, 0); // 清零计数器C NTTIM_Cm d(TIM3,ENABLE);SecCnt= 0;TFgs.Secok= 0;i=0;while(1){Delay_Nms(1000);CountP ulse= TIM_Ge tCoun ter(TIM3);Displa yDat(10,10+24*i,CountP ulse,5);TFgs.Secok= 0;if(++CountT ims>=120){TIM_Cm d(TIM3,DISABL E);CountP ulse= TIM_Ge tCoun ter(TIM3);Displa yDat(10,10+24*i,CountP ulse,5);if(++i>11)i=0;TIM_Se tCoun ter(TIM3, 0); // 清零计数器C NTTIM_Cm d(TIM3,ENABLE);SecCnt= 0;TFgs.Secok= 0;CountT ims =0;}};上述程序经过硬件测试。
stm32的tim计算脉冲频率低频溢出问题
stm32的tim计算脉冲频率低频溢出问题（实用版）目录1.引言2.STM32 的 TIM 功能介绍3.计算脉冲频率的方法4.低频溢出问题的出现5.解决低频溢出问题的方法6.总结正文1.引言随着科技的发展，单片机技术也在不断进步。
STM32 作为一款性能优异的单片机，在各个领域都有广泛应用。
其中，定时器（TIM）是 STM32 中一个重要的功能模块，可以实现对输入信号的捕获和计数，进而计算脉冲频率。
然而，在实际应用中，可能会遇到低频溢出问题，影响脉冲频率的准确计算。
本文将针对这一问题进行分析，并提出相应的解决方案。
2.STM32 的 TIM 功能介绍STM32 的 TIM 功能主要包括输入捕获、输出比较和 PWM 控制等。
其中，输入捕获功能可以实现对输入信号的实时监测，并根据设定的阈值产生相应的中断或触发事件。
通过使用 TIM 输入捕获功能，可以实现对脉冲信号的频率和占空比的测量。
3.计算脉冲频率的方法在 STM32 中，可以通过 TIM 输入捕获功能计算脉冲频率。
具体步骤如下：1) 配置 TIM 通道，使它能够捕获输入信号。
2) 设置 TIM 通道的触发条件，例如：双触发或单触发。
3) 在 TIM 中断服务函数中，读取捕获到的脉冲次数。
4) 根据捕获到的脉冲次数和捕获间隔时间，计算脉冲频率。
4.低频溢出问题的出现在计算脉冲频率时，可能会遇到低频溢出问题。
这是因为当输入信号的频率过低时，TIM 计数器可能无法在规定时间内完成计数，导致脉冲频率计算不准确。
这种情况下，TIM 计数器可能会出现溢出，影响脉冲频率的测量结果。
5.解决低频溢出问题的方法为了解决低频溢出问题，可以采取以下措施：1) 调整 TIM 计数器的时钟源，选择一个频率更高的时钟源，以提高计数速度。
2) 延长 TIM 计数器的计数时间，以便在低频信号下也能完成计数。
3) 增加 TIM 通道的数量，以便同时捕获多个脉冲信号，提高信号检测的准确性。
stm32计算脉冲时间间隔
stm32计算脉冲时间间隔
要计算STM32微控制器上的脉冲时间间隔，你可以使用定时器来实现。
以下是一种可能的方法：
首先，你需要配置一个定时器来捕获脉冲的上升沿和下降沿。
你可以选择任何可用的定时器，比如TIM2或TIM3，具体取决于你的STM32型号和可用的资源。
一旦定时器配置完成，你可以在脉冲的上升沿和下降沿中断中获取定时器的当前值。
在上升沿中断中获取定时器的值t1，在下降沿中断中获取定时器的值t2。
然后，你可以计算脉冲时间间隔，即t2 t1。
这将给出脉冲的时间间隔，单位取决于你定时器的配置（比如毫秒、微秒等）。
另外，你还可以使用STM32提供的库函数来实现这一功能。
ST 官方提供了丰富的库函数，你可以查阅相关的文档和例程来了解如何使用定时器捕获功能来计算脉冲时间间隔。
需要注意的是，以上仅仅是一种基本的实现方法，具体的实现
细节还需要根据你的具体应用和STM32型号来进行调整。
希望这些信息能对你有所帮助。
stm32计数器原理
stm32计数器原理STM32计数器原理简介STM32是一款广泛应用于嵌入式系统中的32位微控制器。
其中，计数器是STM32微控制器的一个重要功能模块，它能实现多种计数任务，并广泛应用于定时器、PWM控制、频率计量等领域。
计数器基础知识在开始深入了解STM32计数器原理之前，我们需要先了解一些基础知识。
计数器的定义计数器是一种能够记录和显示计数数值的设备或模块。
它通常是通过一个时钟信号来提供计数脉冲，然后根据这些脉冲进行计数。
STM32计数器STM32微控制器中的计数器包含多个计数寄存器，用于记录计数值。
它们能够根据不同的应用场景和需求进行配置和使用。
STM32计数器的工作原理STM32计数器的工作原理是基于定时器模块实现的。
定时器模块通常包含一个或多个计数器，用于进行计数操作。
下面将详细介绍STM32计数器的工作原理。
计数器的时钟输入STM32计数器需要一个时钟信号作为计数的驱动源。
通常情况下，计数器由一个定时器提供时钟信号。
计数器的计数方式STM32计数器可以以不同的计数方式进行计数，常见的计数方式有以下几种：1.上升计数：计数器从一个初始值开始，每次接收到一个时钟脉冲时，计数值加一。
2.下降计数：与上升计数相反，每次接收到一个时钟脉冲时，计数值减一。
3.上升/下降计数：每次接收到一个时钟脉冲时，根据计数器的当前状态选择上升或下降计数。
计数器的控制和配置STM32计数器可以通过配置寄存器进行控制和配置。
配置寄存器通常包含计数器的计数模式、计数方向、计数时钟源等参数，可以根据具体需求进行设置。
计数器的溢出当计数器达到最大值时，会发生溢出。
溢出时，计数器会重新从初始值开始计数，并触发相应的中断或其他处理操作。
STM32计数器的应用STM32计数器广泛应用于各种领域和应用场景：1.定时器：通过设定计数器的初始值和工作模式，实现定时功能。
2.PWM控制：利用计数器的计数值和计数模式，产生不同占空比的PWM信号，实现对电机、灯光等设备的精确控制。
使用stm32主从门控模式精确控制脉冲个数
stm32脉冲计数原理
stm32脉冲计数原理一、背景介绍STM32是一款基于ARM Cortex-M内核的32位微控制器，具有高性能和低功耗的特点，广泛应用于工业自动化、智能家居、医疗设备等领域。
脉冲计数是STM32中常用的功能之一，可以用于计算旋转速度、测量距离等。
二、脉冲计数原理脉冲计数是通过对输入信号进行计数来实现的。
在STM32中，可以通过定时器模块来实现脉冲计数功能。
定时器模块包括TIM1-TIM17共17个定时器，在不同的应用场景下可以选择不同的定时器。
三、定时器工作原理定时器是STM32中一个非常重要的外设，它主要用于产生精确的时间延迟和周期性触发事件。
在脉冲计数中，我们主要使用定时器的输入捕获和输出比较功能。
输入捕获：当一个外部信号到达定时器输入引脚时，可以通过设置输入捕获模式来记录当前定时器计数值，并将其保存在寄存器中。
这样就可以实现对信号频率和周期的测量。
输出比较：当定时器计数值与预设值相等时，可以通过设置输出比较模式来触发一个输出信号。
这样就可以实现对信号占空比的测量。
四、脉冲计数实现步骤1. 配置GPIO引脚为定时器输入模式，并连接外部信号源。
2. 配置定时器为输入捕获模式，并设置计数器的时钟源和分频系数。
3. 在中断服务函数中，读取捕获寄存器的值，并进行计算，得出脉冲数量或频率等参数。
4. 根据需要，可以将脉冲数量或频率等参数通过串口或其他方式输出。
五、注意事项1. 在使用定时器时，需要根据具体应用场景选择合适的定时器和工作模式。
2. 在配置GPIO引脚和定时器时，需要仔细查阅STM32的相关手册和数据表，确保配置正确。
3. 在中断服务函数中，需要注意处理溢出情况以及多次触发的问题。
六、总结STM32的脉冲计数功能是一种非常实用的功能，在工业自动化、智能家居等领域有广泛应用。
了解其原理和实现方法对于开发人员来说非常重要。
在使用过程中需要注意各种细节问题，确保系统稳定可靠。
STM32定时器所支持的三种计数模式及计数过程
STM32定时器所支持的三种计数模式及计数过程STM32常规定时器主要包括基本定时器、通用定时器和高级定时器。
不论哪一类定时器，都有个共同的计数定时单元，我们把它称之为时基单元。
该单元主要由三部分组成：分频模块、计数模块、自动重装载模块。
分频模块用来对外来的计数时钟进行分频，这里有个分频计数器，通过它来实现对时钟的分频功能。
与之对应的有个分频器寄存器TIMx_PSC，用来配置和存放分频比、分频系数。
计数模块用来对来自分频器输出的计数脉冲进行计数。
相应的这里有个寄存器—计数器寄存器TIMx_CNT，为了把该计数器跟别的计数器区别开来，不妨称它为核心计数器。
自动重装载模块用来配合计数器溢出，当计数器溢出时为之赋予初始计数值的功能单元。
与之相应的有个自动重装载寄存器TIMx_ARR.当自动重装载寄存器TIMx_ARR修改生效后就可以自动地作为计数器的计数边界或重装值。
关于自动重装及自动重装载寄存器TIMx_ARR是个相对比较难理解的地方，尤其关于ARR寄存器数据的含义。
我们在看STM32参考手册时，很难一下子理解得很到位，往往需要结合上下文内容反复阅读后去领会。
关于计数器的溢出与重装，在手册里只有些零散且并不算清晰的介绍，这里尽力跟大家做些交流，以供参考。
当计数器溢出时，自动重装载器为计数器重装计数初始值。
自动重装寄存器【ARR】为计数器设置计数边界或初始值，决定计数脉冲的多少或计时周期长短。
比如：计数器向上计数时，计到多少发生溢出；向下计数时从多少开始往下计数。
平常我们泛泛地说ARR寄存器为计数器提供计数边界或重装值,但它的具体含义及使用需要结合计数器的计数模式才能确定。
那一起看看STM32定时器所支持的三种计数模式及计数过程。
【文中图片可以点击放大观看】。
stm32定时器原理
stm32定时器原理STM32定时器是一种用于计时和计数的重要功能模块，广泛应用于各种嵌入式系统中。
本文将介绍STM32定时器的原理及其应用。
一、STM32定时器的基本原理STM32定时器是基于计数器的工作原理，通过内部时钟源的驱动，实现对计数器的计数和定时功能。
STM32定时器主要有以下几个核心组件：1.1 时钟源：STM32定时器可以选择多种时钟源，如内部时钟、外部时钟或外部时钟源经过分频后的时钟。
时钟源的选择取决于应用的需要和系统的设计。
1.2 预分频器：预分频器用于将时钟源的频率进行分频，以获得更低的计数频率。
预分频器的分频系数可以通过配置来设置，从而满足不同的计数需求。
1.3 自动重装载寄存器（ARR）：ARR用于设置定时器的计数周期，即定时器从0开始计数到ARR的值时就会触发中断或产生某种事件。
通过设置ARR的值，可以实现不同的定时功能。
1.4 计数器：计数器是STM32定时器的核心部件，用于进行实际的计数操作。
计数器的位数根据不同型号的STM32芯片而有所不同，常见的有16位和32位两种。
1.5 输出比较单元（OCU）：OCU用于产生定时器的输出信号。
可以通过配置OCU的工作模式、比较值和输出极性等参数，实现各种不同的输出功能。
二、STM32定时器的应用STM32定时器广泛应用于各种嵌入式系统中，常见的应用场景包括：2.1 定时中断：通过设置定时器的ARR值和使能中断，可以实现定时中断功能，用于周期性地执行某些任务或操作。
例如，可以利用定时中断来定时采样、定时发送数据或定时更新显示等。
2.2 脉冲计数：通过配置STM32定时器的输入捕获单元（ICU），可以实现对外部脉冲信号的计数。
这在一些需要测量脉冲频率或脉冲宽度的应用中非常有用，如测速仪、计时器等。
2.3 PWM输出：通过配置STM32定时器的输出比较单元，可以实现PWM信号的输出。
PWM信号广泛应用于电机控制、LED调光、音量控制等场景，具有调节精度高、功耗低的特点。
如何采用STM32中的控制定时器Tim1实现计数器功能
如何采用STM32中的控制定时器Tim1实现计数器功能
STM32中的高级控制定时器（Tim1）是由一个16位的自动装载计数器组成，它由一个可编程预分频器驱动。
用途在于：测量输入信号的脉冲宽度（输入捕获），或者产生输出波形（输出比较，PWM，嵌入死区时间的互补PWM等）。
使用定时器预分频器和RCC时钟控制预分频器，可以实现脉冲宽度和波形周期从几个微秒到几个毫秒的调节。
具体如下：
16位上下，自动装载计数器。
16位可编程预分频器，计数器时钟频率的分频率的分频系数为1-65535之间任意数值，4个独立通道：
输入捕获
输出比较
PWM生成
单脉冲模式输出
死区时间可编程的互补输出
使用外部信号控制定时器和定时器互连的同步电路
在指定数目的计数器周期之后更新定时器寄存器
刹车输入信号可以将定时器输出信号置于复位状态或者一个已知状态
如下事件发生时产生中断：
更新：计数器向上溢出或者向下溢出，计数器初始化。
触发事件（计数器启动，停止，初始化）
输入捕获
输出比较
刹车信号输入。
使用STM32的定时器进行输入脉冲的计数
使用STM32的定时器进行输入脉冲的计数STM32的定时器具有计数功能，在实际应用中可以用来对引脚上的输入信号进行统计。
其输入信号作为计数时钟，输入引脚为ETR引脚。
本例程使用Timer 2，其ETR输入引脚为PA1，初始化是设置该引脚工作模式为输入模式，Timer2的工作模式为从模式。
为了方便测试，另外使用PC6模式输出一个时钟信号。
测试时将PC6与PA1短接。
（用户也可另外连接一个时钟信号到PA1引脚上。
）代码如下：int main(void){unsigned char i_Loop;unsigned char n_Counter;#ifdef DEBUGdebug();#endifRCC_Configuration(); // System Clocks ConfigurationNVIC_Configuration(); // NVIC configurationGPIO_Configuration(); // Configure the GPIO portsTIM_TimeBaseStructure.TIM_Period = 0xFFFF;TIM_TimeBaseStructure.TIM_Prescaler = 0x00;TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); // Time base configuration TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted, 0);TIM_SetCounter(TIM2, 0);TIM_Cmd(TIM2, ENABLE);for(i_Loop = 0; i_Loop < 100; i_Loop ++) {GPIO_SetBits(GPIOC, GPIO_Pin_6);Delay(10);GPIO_ResetBits(GPIOC, GPIO_Pin_6);Delay(10);}n_Counter = TIM_GetCounter(TIM2);while (1) {}}前三行进行了时钟、中断、和I/O口的配置。
stm32 timer 用法
stm32 timer 用法在STM32中使用定时器（Timer）可以实现各种定时、计数、PWM生成等功能。
以下是使用STM32定时器的一般步骤：1. 定义和初始化定时器：```c/* 定义定时器句柄 */TIM_HandleTypeDef htim;/* 初始化定时器 */htim.Instance = TIMx; /* TIMx为对应的定时器 */htim.Init.Prescaler = /* 预分频值 */;htim.Init.CounterMode = /* 计数模式：向上计数、向下计数或双边计数 */;htim.Init.Period = /* 计数周期 */;htim.Init.ClockDivision = /* 输出时钟分频 */;htim.Init.RepetitionCounter = /* 重复计数次数 */;HAL_TIM_Base_Init(&htim);```2. 配置定时器中断：```c/* 配置中断优先级等，并使能对应的中断 */HAL_NVIC_SetPriority(TIMx_IRQn, /* 优先级 */, 0);HAL_NVIC_EnableIRQ(TIMx_IRQn);```3. 启动定时器：```cHAL_TIM_Base_Start_IT(&htim); /* 以中断方式启动 */```4. 编写定时器中断处理函数：```cvoid TIMx_IRQHandler(void){HAL_TIM_IRQHandler(&htim);}void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef*htim){if (htim->Instance == TIMx) {/* 定时器周期到达后的处理 */}}```以上是基本的定时器使用方法，具体使用时可以根据实际需求进行配置和处理。
需要注意的是，不同型号的STM32可能存在一些微小的差异，具体使用时可以参考相应型号的参考手册和库函数文档。
stm32的tim计算脉冲频率低频溢出问题
stm32的tim计算脉冲频率低频溢出问题
摘要：
：
1.STM32的TIM简介
2.脉冲频率计算原理
3.低频溢出问题分析
4.解决低频溢出问题的方法
第二步
正文：
：
STM32的TIM（定时器）是一种广泛应用于嵌入式系统的计时器，具有高度的灵活性和精确性。
在许多应用中，需要使用TIM来测量脉冲频率，但是当脉冲频率较低时，可能会出现低频溢出的问题。
本文将详细介绍STM32的TIM计算脉冲频率时可能出现的低频溢出问题及解决方法。
首先，我们需要了解STM32的TIM的基本工作原理。
TIM内部有一个计数器，可以通过配置计数器的计数范围和计数方向来满足不同的应用需求。
当TIM计数器达到预设值时，会触发一个中断，进而可以进行相应的操作。
在测量脉冲频率时，我们可以通过计算两个相邻脉冲之间的时间差来得到脉冲频率。
然而，在低频脉冲测量中，由于脉冲周期较长，可能导致TIM计数器在下一个脉冲到来之前就已经溢出，从而无法正确测量脉冲频率。
这种现象被称为
低频溢出问题。
为了解决低频溢出问题，我们可以采取以下方法：
1.增加TIM计数器的预设值。
通过增加预设值，可以延长计数器溢出的时间，从而使脉冲周期在计数器溢出之前完成。
2.修改TIM计数器的计数方向。
将计数方向设置为“逆向”，这样当计数器溢出时，可以确保最后一个计数值对应的是低频脉冲。
3.使用多个TIM计数器。
通过使用多个计数器，可以提高测量低频脉冲的准确性，从而降低低频溢出的概率。
如何采用STM32中的控制定时器Tim1实现计数器功能
如何采用STM32中的控制定时器Tim1实现计数器功能
如何采用STM32中的控制定时器Tim1实现计数器功能
STM32中的高级控制定时器（Tim1）是由一个16位的自动装载计数器组成，它由一个可编程预分频器驱动。
用途在于：测量输入信号的脉冲宽度（输入捕获），或者产生输出波形（输出比较，PWM，嵌入死区时间的互补PWM等）。
使用定时器预分频器和RCC时钟控制预分频器，可以实现脉冲宽度和波形周期从几个微秒到几个毫秒的调节。
具体如下：
16位上下，自动装载计数器。
16位可编程预分频器，计数器时钟频率的分频率的分频系数为1-65535之间任意数值，4个独立通道：
输入捕获
输出比较
PWM生成
单脉冲模式输出
死区时间可编程的互补输出
使用外部信号控制定时器和定时器互连的同步电路
在指定数目的计数器周期之后更新定时器寄存器
刹车输入信号可以将定时器输出信号置于复位状态或者一个已知状态
如下事件发生时产生中断：
更新：计数器向上溢出或者向下溢出，计数器初始化。
触发事件（计数器启动，停止，初始化）
输入捕获
输出比较
刹车信号输入。
STM32定时器脉冲计数踩坑
TRGI:内部边沿检测
TI1FP1/TI2FP2:编码器
内部时钟来自RCC，编码器接口暂不不懂。
外部触发计数，可能的通道有：
①TIMx_ETR — ETR — ETRP ---- ETRF ---- CK_PSC
②TIMx_ETR — ETR — ETRP — TRGI —CLKPSC
③TIMx_CH1 — TI1 — TI1F_ED — TRC — TRGI — CK-PSC
④TIMx_CH1/2 — TI1FP1/TI2FP2 — TRIG — CKPSC
主要是第③通道：
TI1 — TI1F ---- TI1F_Rising/TI1F_Falling有个或门 到达TI1F_ED.
当输入100个脉冲时，会有100个上沿和下降沿，所以TIM CNT计数值会是200而不是100.
从图中可以看到cnt计数器的时钟来源是ckpsc经过预分频器过来而ckpsc的时钟来源有5种
STM32定时器脉冲计数踩坑
本文记录了定时器脉冲计数几种方式：
首先看定时器框图：
在这里插入图片描述
从图中可以看到，CNT计数器的时钟来源是CK_PSC经过预分频器过来，而CK_PSC的时钟来源有5种：
CK_INT：“内部时钟
