H型钢制作
H形钢制作流程
H形钢制作流程 Lele was written in 2021
01、H型钢机械组立工序作业示意图
0101、检查板料是否符合要求后（平整度、直线度、拼缝余高、及错边量、毛刺是否清除干净等），将翼板放置在组立机辊轮架上，用横向压紧轮定位翼板的位置；
0102、再放置腹板，用腹板横向压紧轮和上压紧轮，固定腹板位置，且保证腹板拼缝和翼板拼缝间距不小于200mm，翼缘板拼接长度不得小于2倍板宽；腹板拼接宽度不得小于300mm，长度不得小于600mm；
0103、检验腹板是否处于正中位置，腹板与翼板是否处于垂直状态，并进行相应调整后将端部先进行点固焊。腹板中心偏移的允许偏差小于2mm，翼缘垂直度小于3mm；
0104、启动组立机送进装置，随着工件移动在腹板两侧采用CO2气体保护焊或手工电弧焊进行点固焊接。点固焊接长度宜采用40~50mm，点固焊接的间隔宜采用300~500mm。点固焊焊点表面应平坦、均匀、无缺陷。组立缝应严密，翼腹板间隙≤1mm，当间隙过大时应进行补焊；
0105、点焊牢固之后将T型板吊离滚轮架；
0106、将另一翼板放置在组立机辊轮架上，用横行压紧轮，定位翼板的位置；
0107、放置T型板，用腹板横向压紧轮和上压紧轮，固定T型板位置，之后进行H型组立；
0108、检验腹板是否处于正中位置，腹板与翼板是否处于垂直状态，进行调整，截面高度是否符合要求；确认合格后将端部先进行点固焊。腹板中心偏移的允许偏差小于2mm，翼缘垂直度小于3mm，截面高度允许偏差±2mm；
0109、启动组立机，随着工件移动，在腹板两侧采用CO2气体保护焊或手工电弧焊进行点固焊接。点固焊接长度宜采用40~50mm，点固焊接的间隔宜采用300~500mm。点固焊焊点表面应平坦、均匀、无缺陷。组立缝应严密，翼腹板间隙≤1mm，当间隙过大时应进行补焊；
h型钢生产工艺
h型钢生产工艺
H型钢是一种具有较高抗弯、抗压性能的结构钢材，广泛应用于建筑、桥梁、机械制造等领域。其生产工艺主要包括原料准备、轧制成型、加工及质量检测等环节。
首先是原料准备。生产H型钢的主要原材料是钢坯，一般是由高炉产生的钢水通过连铸机连续铸造成为钢坯。在连铸过程中，钢水经过净化和过滤等工艺处理后，通过结晶器排出成为连铸坯，并经过剪切机进行定尺剪切。
接下来是轧制成型。将连铸坯送入轧机进行轧制，通常采用热轧工艺。首先是预轧工序，将连铸坯进行初轧，使其变成较宽的方坯；然后进行粗轧、中轧和精轧，逐渐压制成H型钢的形状。轧制过程中需要根据相关标准和规范对热轧温度、轧制速度等工艺参数进行控制和调整，以保证最终产品的尺寸精度和机械性能。
轧制完成后，还需要进行酸洗工艺。酸洗可以去除钢材表面的氧化铁皮和毛刺，提高表面质量。酸洗一般采用浸泡在盐酸溶液中，通过机械搅拌和冲洗的方式进行。酸洗后，通过水清洗和酸中和处理，以保证钢材表面的清洁和防锈性能。
接下来是加工工艺。H型钢生产完成后，还需要进行切割、钻孔、焊接等加工工艺。切割可以根据用户需求进行定尺切割，以便后续使用。钻孔则是根据施工需要，在H型钢上进行预先钻孔，以方便施工现场的焊接和安装。焊接则是根据需要将多段H型钢焊接成所需的形状和长度。
最后是质量检测。对生产的H型钢进行质量检测，包括外观质量、尺寸精度和机械性能等方面。外观质量检测主要是检查钢材表面是否有明显缺陷和损伤；尺寸精度检测主要是检查钢材的横截面尺寸、直线度和弯曲度等；机械性能检测则是通过拉伸、弯曲和冲击等试验，来确定钢材的强度、硬度和韧性等机械性能参数。
H型钢生产工艺流程
型钢生产工艺流程
一、工艺流程
目前各主要H型钢厂所采用的工艺流程如图所示。
H型钢生产工艺流程示意图
一般小号H型钢多选用方坯，大号H型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。钢坯在经过精整和称重后，装人步进式加热炉中加热到1200～1250℃出炉。
钢坯出炉后，先用1800MPa的高压水除鳞，然后被送入开坯机轧制。开坯机一般为两辊可逆式轧机，在开坯机上需要轧制7～13道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。最后再把轧件送入万能粗轧机轧制，一般轧制数道后送人万能精轧机，轧一道最后成形。这时还要再次切去头尾，并按定货要求把轧件切成定尺长度再送往冷床冷却。由于H型钢腿厚与腰厚之比较大，若采用平放容易因腰腿冷却速度不一致，造成腰部波浪，故一般多采用立冷。现在多数都采用步进式冷床，这不仅可以减少原来用链式拖运机构造成的缺陷，而且容易控制钢材冷却速度。经过冷却后的H型钢被送人矫直机矫直。钢材经矫直后被送到检查台检查尺寸、外形和表面质量，并根据标准做出标志，然后按不同等级、不同长度进行分类、堆垛和打捆后送人仓库。对不合格品按再处理品进行重矫后，用冷锯切断或修磨、焊补后再重新检查。
为提高轧机作业率、减少换辊时间，大多数厂采用快速换辊系统，即在生产的同时预先把下一个品种所需轧辊组装好。在换辊时只要把全部原机架拉出，换上已装好的新机架即可。每个机架都装有一个自动电器接线，以及冷却水、稀油和干油管接头及连接杆的定位连接装置。该装置拆接方便、迅速，整个换辊时间约20min。
h型钢加工制作工艺
H型钢加工制作工艺
本工程站台雨棚屋盖钢结构构件中用到较多的H型钢构件，H型钢构件包括焊接H型钢和热轧H型钢两类。焊接H型钢构件截面规格主要包括H450×350×12×22、H450×350×9×14、H400×200×9×12、H380×300×8×12、H350×350×16×22、H300×300×8×16、H400×200×9×12等多种构件。热轧H型钢构件规格主要包括H700×300×13×24、H582×300×12×17、H482×300×11×15、H248×124×5×8、H300×200×8×12等多种规格构件。
本工程焊接H型钢构件的生产加工工艺如下：
一、焊接H型钢加工制作工艺
1、焊接H型钢加工制作工艺流程
2、焊接H型钢加工制作工艺和方法
2、钢板对接
钢板对接坡口采用半自动精密切割，钢板对接焊接采取半自动埋弧
焊焊接。
3、T型部件制作
T型组立在H型钢生产线上全自动组立机上组立成型，确保T型组立腹板与翼缘板的垂直度达到设计要求，组立后进行临时固定，固定采用附加工艺板方法固定。
4、H型钢组立
H型钢组立在进口H型钢生产线上组
立，四个液压定位系统顶紧H型钢构件的上
下翼缘板和腹板上进行定位；调节翼缘板的
平行度和翼板和腹板的垂直度然后固定；固
定焊接采用CO2气体保护焊。
5、H型钢焊接
H型钢焊接在H型钢自动生产线上进行全自动埋弧焊节，将合格的H 型钢构件吊上船形胎架上，调节其焊接位置后固定焊接，焊接采取对称焊接顺序施焊。
6、H型钢矫正
H型钢四条主焊缝焊接后由于焊
接产生的热量一时难以释放；然而产
弧形h型钢加工工艺
弧形h型钢加工工艺
弧形H型钢是一种特殊形状的钢材，通常需要经过加工工艺才
能达到设计要求。下面我将从多个角度来介绍弧形H型钢的加工工艺。
首先，弧形H型钢的加工工艺通常包括以下几个步骤，设计方
案确定、材料准备、切割、弯曲、焊接、矫直、表面处理和质量检
验等。
在设计方案确定阶段，需要根据实际使用要求和技术标准确定
H型钢的弧形尺寸、弯曲半径、弯曲角度等参数。在材料准备阶段，需要选择符合要求的H型钢材料，并进行清洁和预处理工作。
切割是将原始的H型钢材料按照设计要求进行切割，通常采用
火焰切割或等离子切割等方法。接下来是弯曲工艺，通过专用的弯
曲设备对H型钢进行弯曲，以满足设计要求的弧形。
在焊接阶段，需要对弧形H型钢的接头进行焊接，确保焊接质
量符合相关标准。矫直工艺则是对焊接后的H型钢进行矫正，以消
除变形和应力，提高整体的稳定性和强度。
表面处理通常包括除锈、喷丸清理、防腐涂装等工艺，以延长H型钢的使用寿命。最后是质量检验，对加工后的弧形H型钢进行外观质量、尺寸精度、弯曲度、焊接质量等方面的检测，确保产品符合相关标准和要求。
总的来说，弧形H型钢的加工工艺涉及到多个环节，需要严格按照工艺流程进行操作，确保加工质量和产品性能。希望以上介绍能够对你有所帮助。
H型钢加工制作工艺
H型钢加工制作工艺
H型钢是一种常用于建筑和桥梁等工程结构中的钢材，具有良好的强度和刚度。其加工制作工艺主要包括原材料准备、切割、焊接、抛光和防腐处理等步骤。
首先是原材料准备。H型钢的原材料通常是热轧或冷弯成型的钢板。在加工之前，需要对原材料进行检查，确保其质量合格。
接下来是切割。根据设计要求，将H型钢切割成所需的尺寸和长度。常用的切割工具包括气割机、电割机和切割锯等。
然后是焊接。将切割好的H型钢通过焊接技术连接起来，形成框架或结构。常用的焊接方法包括电弧焊、气体保护焊和激光焊等。在焊接过程中，需要注意控制焊接温度和电流，以确保焊缝的质量和强度。
接着是抛光。对焊接好的H型钢进行机械抛光，去除焊接过程中产生的凸起、毛刺和表面缺陷，使其表面光滑平整。常用的抛光工具包括电动磨光机和手动砂纸等。
最后是防腐处理。将抛光好的H型钢进行防腐处理，以延长其使用寿命。常用的防腐方法包括喷涂防腐漆、热镀锌和镀铬等。防腐处理过程中需要注意控制喷涂厚度和均匀性，以达到良好的防腐效果。
总之，H型钢的加工制作工艺包括原材料准备、切割、焊接、抛光和防腐处理等步骤。在整个加工过程中，需要掌握相应的技术和设备，确保制作出质量合格的H型钢产品。
h型钢生产工艺流程
h型钢生产工艺流程
H型钢是一种重要的结构钢材，广泛应用于建筑、桥梁、轨道交通等领域。H型钢的生产工艺流程一般包括原材料准备、铸造、轧制、热处理和成品整理等环节。
首先，准备原材料。H型钢的主要原材料是钢坯，在生产前需要对钢坯进行检验和筛选，以确保其质量符合要求。同时还需要准备其他辅助材料，如燃料、脱硫剂和流化剂等。
接下来是铸造过程。首先将钢坯放入炉中进行熔化，炉温达到适宜的铸造温度后，将钢水倒入铸模中进行铸造。铸造时需要控制好浇注温度、浇注速度以及浇注方式，确保钢液充分填充整个铸模，排除气泡和杂质。
然后是轧制工艺。在铸造完成后，将H型钢坯进行预轧，将钢坯中的缺陷和不均匀组织矫正，然后再进行精轧，得到符合规定尺寸和质量要求的精轧带钢。轧制过程中需要严格控制轧制温度、轧制速度和轧制力度，确保钢材的力学性能和表面质量达到标准。
轧制完成后，进行热处理。热处理是为了改善H型钢的组织结构和性能，通常采用控制冷却的方式进行。常用的热处理方法有正火、球化退火和淬火等，具体选择方法根据钢材的成分和应用要求来确定。
最后是成品整理。将经过热处理的H型钢切割成规定长度，并对其表面进行除锈和喷漆等处理，以提高钢材的耐腐蚀性能
和美观度。同时还对每根H型钢进行质检，保证产品质量合格。
总之，H型钢的生产工艺流程包括原材料准备、铸造、轧制、热处理和成品整理等环节。通过严格控制每个环节的工艺参数和质量要求，可以生产出质量可靠、性能优良的H型钢产品，满足各种工程和结构的需求。
焊接H型钢制作质量要求

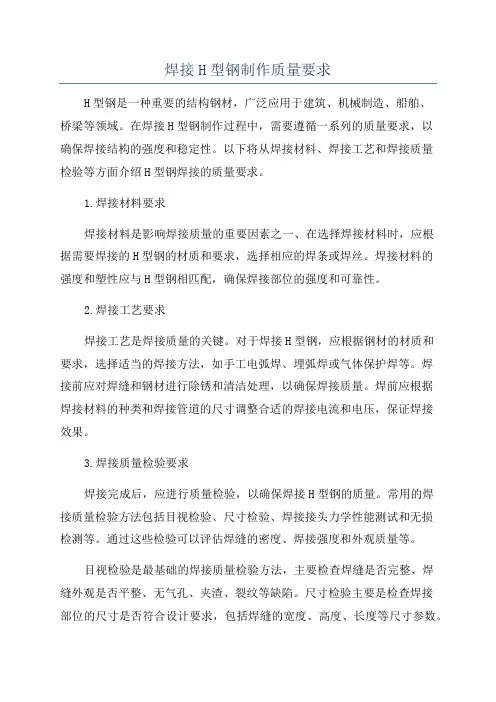

焊接H型钢制作质量要求
H型钢是一种重要的结构钢材，广泛应用于建筑、机械制造、船舶、
桥梁等领域。在焊接H型钢制作过程中，需要遵循一系列的质量要求，以
确保焊接结构的强度和稳定性。以下将从焊接材料、焊接工艺和焊接质量
检验等方面介绍H型钢焊接的质量要求。
1.焊接材料要求
焊接材料是影响焊接质量的重要因素之一、在选择焊接材料时，应根
据需要焊接的H型钢的材质和要求，选择相应的焊条或焊丝。焊接材料的
强度和塑性应与H型钢相匹配，确保焊接部位的强度和可靠性。
2.焊接工艺要求
焊接工艺是焊接质量的关键。对于焊接H型钢，应根据钢材的材质和
要求，选择适当的焊接方法，如手工电弧焊、埋弧焊或气体保护焊等。焊
接前应对焊缝和钢材进行除锈和清洁处理，以确保焊接质量。焊前应根据
焊接材料的种类和焊接管道的尺寸调整合适的焊接电流和电压，保证焊接
效果。
3.焊接质量检验要求
焊接完成后，应进行质量检验，以确保焊接H型钢的质量。常用的焊
接质量检验方法包括目视检验、尺寸检验、焊接接头力学性能测试和无损
检测等。通过这些检验可以评估焊缝的密度、焊接强度和外观质量等。
目视检验是最基础的焊接质量检验方法，主要检查焊缝是否完整、焊
缝外观是否平整、无气孔、夹渣、裂纹等缺陷。尺寸检验主要是检查焊接
部位的尺寸是否符合设计要求，包括焊缝的宽度、高度、长度等尺寸参数。
焊接接头力学性能测试主要是对焊接接头进行拉伸试验、冲击试验等，评估焊接接头的强度、韧性和抗冲击能力等。
无损检测是一种非破坏性检测方法，可以通过超声波、磁粉法、射线
检测等手段对焊接接头进行检测，发现隐蔽缺陷，以确保焊接接头的质量。
H形钢制作流程
H形钢制作流程
概述
H形钢是一种常见的结构钢材，由热轧工艺制成。它的截面形状呈“H”字形，具有强度高、稳定性好等特点，在建筑、桥梁、机械制造等
领域得到广泛应用。本文将介绍H形钢的制作流程，包括原材料准备、热轧加工、表面处理等关键步骤。
原材料准备
H形钢的制作主要材料是钢坯。钢坯是从铁矿石经过熔炼、精炼等
工艺得到的半成品，一般为长方形或方形截面。在制作H形钢之前，
需要对钢坯进行加热处理，以达到适合热轧加工的温度。
加热处理通常采用连续式加热炉，将钢坯置于炉膛中进行加热，使
其温度逐渐达到热轧加工所需的温度范围。加热温度和时间需要根据
钢种和规格来确定，以确保加热均匀和材料的性能要求。
切割预处理
经过加热处理的钢坯会被送入切割机进行预处理。切割机会按照H
形钢的规格要求将钢坯切割成合适的长度。切割过程需要确保切割面
平整、不得有裂纹、夹杂物等缺陷。
热轧轧制
切割后的钢坯进入热轧轧机进行轧制。热轧轧机是通过压力将钢坯
塑性变形成H形钢的关键设备。轧制过程中，钢坯经过多道次的轧制，逐渐变形成为H形钢的截面形状。
热轧轧制的过程中，需要控制轧制温度、轧制速度、轧制力等参数，以保证H形钢的精度和形状。轧制后的H形钢会持续进入冷却装置进
行冷却，以固化其结构。
冷却后的H形钢经过校直机进行校直，以消除轧制过程中可能产生
的形状偏差。校直机通过施加适当的力和弯曲矫正，使H形钢的形状
和尺寸达到规格要求。
校直后，H形钢经过修边机进行修边处理。修边机通过切割和磨削，将H形钢两侧的边缘修整，使其平整、光滑，并确保尺寸误差在规定
范围内。
H型钢制作工艺流程
H型钢制作工艺流程
H型钢是一种常用的结构钢材，由于其横断面形状呈“H”字形，因
此被称为H型钢。H型钢具有强度高、刚性好、受力分布合理等特点，广
泛用于建筑、桥梁、机械制造等领域。下面将介绍H型钢的制作工艺流程。
1.原材料准备
制作H型钢的原材料主要有钢板和钢线。首先需要根据产品的要求选
择合适的钢材等级和规格。然后进行原材料的验收，包括外观检验、尺寸
测量、化学成分分析等。
2.材料切割
将钢板切割成合适的长度。根据工艺要求，可以采用切割机、割炬等
设备进行切割。切割后的钢板需要进行清理和打磨，以确保表面光洁度和
平整度。
3.预制工序
根据H型钢的横截面形状，将预制的H型槽钢和H型加强肋钢焊接在
一起，形成H型钢的组合横截面。这一工序可以采用手工焊接或自动化焊
接设备进行。
4.热处理
对焊接好的H型钢进行热处理，以提高其强度和韧性。热处理工艺可
以采用淬火、回火、正火等方式，根据产品要求进行选择。
5.整形工序
通过锻造、冷弯、矫直等工艺对热处理后的H型钢进行整形处理。这一步主要是为了提高H型钢的尺寸精度和形状品质。
6.表面处理
对整形后的H型钢进行表面处理，以提高其耐腐蚀能力和美观度。常见的表面处理方法包括喷漆、镀锌、喷砂等。
7.检验与修整
对制作好的H型钢进行检验，包括尺寸、外观、化学成分等方面的检验。检验合格后，对不合格产品进行修整，以满足产品的要求。
8.包装运输
对制作好的H型钢进行包装和标记，并进行出厂检验记录。然后按照客户的要求进行运输。
以上就是H型钢的制作工艺流程。制作H型钢需要经过原材料准备、材料切割、预制工序、热处理、整形工序、表面处理、检验与修整、包装运输等多个环节。在每个环节都需要严格控制质量，以确保制作出符合要求的H型钢产品。
H型钢的生产工艺流程【最新版】
H型钢的生产工艺流程
H型钢的种类
根据使用要求及断面设计特性，通常H型钢分为两大类:一类是作为梁型建筑构件用的H型钢;另一类是作为柱型(或桩型)建筑构件的H型钢。作为梁型构件的H型钢，其高度与腿宽之比为2∶1~3∶1，其规格一般从100mm×50mm~900mm×300mm。作为柱型构件的H型钢，其高度与腿宽之比为1∶1，其规格一般从100mm×100mm~400mm×400mm。H型钢高度80~1100mm，腿宽46~454mm，腰厚2.9~78mm，单重6~1086kg/m。
H型钢的生产工艺
H型钢的轧制方法按历史的顺序，可大致分为以下3类:
(1)利用普通二辊或三辊式型钢轧机的轧制法;
(2)利用一架万能轧机的轧制法;
(3)利用多机架万能轧机的轧制法。
现代化H型钢生产方法
用多机架万能轧机轧制H型钢，这种方法在世界上已获得普遍采用，具体方法有格林法、萨克法、杰·普泼法等。
格林法
格林法的主要特点是采用开口式万能孔型，腰和腿部的加工是在开口式万能孔型中同时进行的。为有效地控制腿高和腿部加工的质量，格林认为立压必须作用在腿端，故把腿高的压缩放在与万能机架一起连轧的二辊式机架中进行。目前世界各国的轧边机多采用格林法。
采用格林法轧制H型钢其工艺大致如下:用初轧机或二辊式开坯
机把钢锭轧成异形坯，然后把异形坯送往万能粗轧机和轧边机进行往复连轧，并在万能精轧机和轧边机上往复连轧成成品。格林法在进行立压时只是用水平辊与轧件腿端接触(腰部与水平辊不接触)，这可使轧件腿端始终保持平直。这种方法其立辊多为圆柱形，而水平辊两侧略有斜度，在荒轧机组中，水平辊侧面有约9%的斜度。在精轧机组中水平辊侧面有2%~5%的斜度，不过精轧机组水平辊侧面斜度应尽量小，才能轧出平行的腿部。
H型钢生产工艺流程
型钢生产工艺流程
一、工艺流程
目前各主要H型钢厂所采用的工艺流程如图所示。
H型钢生产工艺流程示意图
一般小号H型钢多选用方坯，大号H型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。钢坯在经过精整和称重后，装人步进式加热炉中加热到1200～1250℃出炉。
钢坯出炉后，先用1800MPa的高压水除鳞，然后被送入开坯机轧制。开坯机一般为两辊可逆式轧机，在开坯机上需要轧制7～13道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。最后再把轧件送入万能粗轧机轧制，一般轧制数道后送人万能精轧机，轧一道最后成形。这时还要再次切去头尾，并按定货要求把轧件切成定尺长度再送往冷床冷却。由于H型钢腿厚与腰厚之比较大，若采用平放容易因腰腿冷却速度不一致，造成腰部波浪，故一般多采用立冷。现在多数都采用步进式冷床，这不仅可以减少原来用链式拖运机构造成的缺陷，而且容易控制钢材冷却速度。经过冷却后的H型钢被送人矫直机矫直。钢材经矫直后被送到检查台检查尺寸、外形和表面质量，并根据标准做出标志，然后按不同等级、不同长度进行分类、堆垛和打捆后送人仓库。对不合格品按再处理品进行重矫后，用冷锯切断或修磨、焊补后再重新检查。
为提高轧机作业率、减少换辊时间，大多数厂采用快速换辊系统，即在生产的同时预先把下一个品种所需轧辊组装好。在换辊时只要把全部原机架拉出，换上已装好的新机架即可。每个机架都装有一个自动电器接线，以及冷却水、稀油和干油管接头及连接杆的定位连接装置。该装置拆接方便、迅速，整个换辊时间约20min。
H型钢加工制作工艺流程
H型钢加工制作工艺流程
H型钢是一种常用的结构材料，广泛应用于建筑、桥梁和机械制造等领域。下面是H型钢的加工制作工艺流程的详细介绍。
1.材料准备：
首先需要准备H型钢的原材料。一般来说，H型钢的原材料是钢坯，通常是钢厂生产的宽坯。材料的质量和尺寸要符合设计要求，并经过检验合格。
2.切割：
钢坯需要根据设计要求进行切割。根据具体尺寸，可以选择手工切割或者机械切割。机械切割通常使用火焰切割、等离子切割或者激光切割等方法。
3.热轧加工：
切割好的H型钢需要进行热轧加工。热轧加工是通过将钢坯放入轧机中，在高温条件下进行轧制，将钢坯压成所需形状的H型横断面。轧制过程中，要控制轧制力、轧制温度和轧制速度等参数，以确保轧制出符合要求的H型钢。
4.冷拉：
热轧后的H型钢需要进行冷拉，以改善其表面质量和尺寸精度。冷拉是将热轧的H型钢通过轧机再次轧制，使其尺寸更加精确，并去除轧制产生的表面氧化皮和麻点。
5.矫直：
冷拉后的H型钢需要进行矫直。矫直是通过拉伸或压缩的方式，使H 型钢恢复原始形状，使其具有良好的直线度和弯曲度。矫直过程中需要控制矫直力和矫直速度，以确保矫直效果达到要求。
6.表面处理：
矫直后的H型钢需要进行表面处理。表面处理的目的是防止H型钢在使用过程中腐蚀和氧化，同时提供良好的涂装附着力。常见的表面处理方法包括酸洗、喷砂和热浸镀锌等。
7.切割定尺：
经过表面处理的H型钢需要按照设计要求进行切割定尺。切割定尺可以使用机械切割或者手工切割，以确保H型钢的长度和角度精确。
8.检验和质量控制：
完成加工制作的H型钢需要进行检验和质量控制。检验的内容包括尺寸、重量、力学性能和表面质量等。根据检验结果，可以对不合格品进行修复或者淘汰，确保出厂的H型钢符合要求。
热轧h型钢生产工艺
热轧h型钢生产工艺
热轧H型钢生产工艺是指将钢坯加热至一定温度后，通过轧
制机械将其压制成具有特定形状和尺寸的H型钢产品的过程。
热轧H型钢的生产工艺一般包括以下几个步骤：
1. 钢坯加热：首先将选定的钢坯放入加热炉中，通过恒温或逐步升温的方式，使钢坯均匀加热到一定温度。加热温度的选择需要考虑到钢种的具体要求和轧制工艺的要求。
2. 进入轧机：经过预热后的钢坯会进入轧机，通过一系列的加热、轧制和冷却工序，进行成型和调整尺寸。轧机一般由多辊式轧机构成，通过分段轧制，逐步将钢坯辊制成符合H型钢
要求的产品。
3. 冷却：在轧制过程中，通过冷却设备对热轧的产品进行冷却，以防止钢材在高温状态下形成过多的奥氏体组织，影响性能和尺寸稳定性。
4. 精整：经过冷却后的H型钢需要经过一系列的去残余应力
和精整处理，以确保其性能和尺寸的稳定性。这一步骤主要包括直线切割、切割头、穿孔等操作。
5. 检验和包装：对生产出来的H型钢进行质量检查，包括外
观质量、尺寸精度和物理性能等方面的检测。符合质量要求的产品经过包装后可以发往客户。
总结起来，热轧H型钢生产工艺主要包括钢坯加热、轧制成型、冷却、精整和检验等步骤。这一工艺通过控制加热温度、轧制过程和冷却方法等因素，能够生产出符合要求的H型钢产品。同时，生产过程中对产品进行质量检验和包装，确保产品的质量和交付给客户的使用性能。
H型钢生产工艺流程
型钢生产工艺流程
一、工艺流程
目前各主要H型钢厂所采用的工艺流程如图所示。
H型钢生产工艺流程示意图
一般小号H型钢多选用方坯，大号H型钢多选用异形坯，方坯和异形坯可用连铸坯，也可由初轧直接供给。钢坯在经过精整和称重后，装人步进式加热炉中加热到1200～1250℃出炉。
钢坯出炉后，先用1800MPa的高压水除鳞，然后被送入开坯机轧制。开坯机一般为两辊可逆式轧机，在开坯机上需要轧制7～13道左右，然后轧件被送往热锯，热锯只负责切去头尾未成形部分。最后再把轧件送入万能粗轧机轧制，一般轧制数道后送人万能精轧机，轧一道最后成形。这时还要再次切去头尾，并按定货要求把轧件切成定尺长度再送往冷床冷却。由于H型钢腿厚与腰厚之比较大，若采用平放容易因腰腿冷却速度不一致，造成腰部波浪，故一般多采用立冷。现在多数都采用步进式冷床，这不仅可以减少原来用链式拖运机构造成的缺陷，而且容易控制钢材冷却速度。经过冷却后的H型钢被送人矫直机矫直。钢材经矫直后被送到检查台检查尺寸、外形和表面质量，并根据标准做出标志，然后按不同等级、不同长度进行分类、堆垛和打捆后送人仓库。对不合格品按再处理品进行重矫后，用冷锯切断或修磨、焊补后再重新检查。
为提高轧机作业率、减少换辊时间，大多数厂采用快速换辊系统，即在生产的同时预先把下一个品种所需轧辊组装好。在换辊时只要把全部原机架拉出，换上已装好的新机架即可。每个机架都装有一个自动电器接线，以及冷却水、稀油和干油管接头及连接杆的定位连接装置。该装置拆接方便、迅速，整个换辊时间约20min。
钢结构H型钢构件制作工艺
钢结构H型钢构件制作工艺
I.材料准备和质量控制
在开始制造H型钢构件之前，首先要进行材料准备。这包括选择适合的H型钢材料，通常是优质碳结钢或合金钢。在材料选择过程中，必须考虑到H型钢构件的设计要求和使用环境，以确保材料的强度和耐久性。
质量控制是制造过程中的一项重要工作。在材料进场时，必须对其进行验收，检查其外观和性能是否符合要求。在制造过程中，必须严格控制各个工序的工艺参数，确保产品的质量。
II.钣金加工和制造
H型钢构件的制造通常包括以下几个主要步骤：
1.解题计划和设计：根据客户的需求和工程要求，制定相应的构件制造计划和设计方案。这将包括构件的尺寸、形状、材料和焊接等方面的要求。
2.切割和冲孔：根据设计要求，将H型钢材料进行切割和冲孔。切割可以使用机械切割机、切割切割机或火焰切割机进行。冲孔可以使用电动机和冲孔机进行。在切割和冲孔过程中，必须确保尺寸和形状的准确性。
3.折弯和成型：将切割好的钢板按照设计要求进行折弯和成型。折弯可以使用液压折弯机进行，成型可以使用冲压机或滚齿机进行。在折弯和成型过程中，必须注意尺寸和形状的准确性，并进行必要的修正。
4.焊接和组装：将折弯和成型好的钢板进行焊接和组装。焊接可以使用氩弧焊、手工电弧焊或气体保护焊进行。在焊接过程中，必须按照设计要求进行焊缝的设计和焊缝的质量控制。
5.表面处理：将焊接和组装好的构件进行表面处理，以防止钢材的腐蚀和氧化。常见的表面处理方法包括喷涂防腐漆、镀锌或油漆。
III.质量检验和验收
H型钢构件制造完成后，必须进行质量检验和验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H型钢制作施工工艺标准
二、焊接H型钢施工工艺
1.工艺流程
下料——拼装——焊接——矫正——二次下料——制孔——装焊其它零件——校正——打磨——打沙——油漆——搬运——储存——运输——售后服务。
2.工艺要求：
2.1下料
2.1.1下料前应将钢板上的铁锈、油污清除干净。以保证切割质量，检查材质。
2.1.2 钢板下料宜采用多头切割机。几块同时下料，以防钢板形成马刀弯。
2.1.3 钢板下料应根据配料单规定的规格尺寸落料，并适当考虑构件加工时的焊接收缩余量。
2.1.4 开破口：如图
全焊透焊缝破口角度即35°对角45°方法，在腹板上。
半熔透焊缝坡口角度即：45°×45°开在腹板上。
注：如果构件长度大于4m，则采用分段施焊的方法。
3.矫正
3.1H梁焊接后容易产生挠弯曲变形，翼缘板与腹板不垂直。薄板焊接还会产生
波浪形等焊接变形，因此一般采用机械矫正及火焰加热矫正的方法矫正。3.2机械矫正
矫正前应清扫结构件的一切杂物。与压辊接触的焊缝、焊点修磨平整。
使用机械矫正（翼缘机）注意事项：构件的规格应在矫正机的矫正范围之内，即：翼缘板最大厚度≤50mm，翼缘板宽度=180～800mm,腹板厚度≤50mm，腹板高度＞350mm以上。
工作材质：Q235（Q345时被矫正板厚为Q235的70%）.
工作板厚度与宽度须符合表：
翼缘板厚度超过30mm时，一般要求往返几次矫正（每次矫正1～2mm）机械矫正时，还可以采用压力机根据构件实际变形情况直接矫正。
3.3火焰矫正注意事项：a.根据构件的变形情况，确定加热的位置及加热顺序。
b.加热温度最好控制在600～650℃。
3.4 二次下料：
目的:确定构件基本尺寸及构件截面的垂直度作为制孔
3.5 下料后，将割缝处的流渣清除干净，转入下道工序。
4.装配
H型钢装配在组立、门焊机上进行：
装配前，应先将焊接区域内的氧化皮、铁锈等杂物清除干净。然后用石笔在翼缘板上划线，表明腹板的装配位置，将腹板、翼缘板置于组立机平台上，用楔子、角尺调整H梁截面尺寸及垂直度，装配间隙控制在2～4mm（半熔透焊缝，贴角铁不留间隙）点焊固定翼缘板，再用角钢点焊固定，点焊焊材材质应与主焊缝材质相同。长度50mm左右，间距300mm焊缝高度不大于6mm，且不超过设计高度的2/3。
5.焊接
气体保护焊打底，埋弧焊自动焊填充盖面，般形施焊方法。
5.1 H梁焊接采用CO
2
5.2 工艺参数应参照工艺评定确定的数据，不得随意更改。
5.3 焊接顺序
1.打底焊一道；
2.填充焊；
3.炭弧气刨清根；
4.反面打底填充、盖面；
5.正面填充、盖面焊。
6.装焊其它零件。
7.最后校正构件，将构件表面的焊疤、飞溅等杂物清理干净，即可出车间
