检查与更换火花塞评分表
车辆维护定期检查和更换火花塞
车辆维护定期检查和更换火花塞汽车是现代社会中常见的交通工具之一，为了确保车辆的正常运行和延长使用寿命，定期检查和维护是非常重要的。车辆维护包括了许多方面的内容，其中之一就是火花塞的检查和更换。火花塞是汽车发动机的重要部件之一，它对于引燃混合气起着至关重要的作用。本文将介绍火花塞的功能和重要性，以及火花塞维护的正确方法。
一、火花塞的功能和重要性
火花塞是一种能够在汽车发动机燃烧室内产生火花的设备。它的主要功能是引燃混合气体，从而使汽车发动机正常运转。火花塞的质量和性能直接影响到发动机的点火效果和燃烧稳定性。如果火花塞出现问题，比如电极磨损、积碳太多或者电阻增大等，就会导致燃烧不充分、动力下降、油耗增加甚至发动机不工作等故障。
因此，定期检查和更换火花塞对于保持发动机的正常运行和提升汽车性能至关重要。根据车辆使用情况和厂商规定，一般建议每行驶1万到2万公里就进行一次火花塞的检查和必要时的更换。
二、火花塞维护的步骤
下面介绍火花塞维护的具体步骤，以确保操作正确和顺利进行：
1. 汽车停稳后，手刹牢固，将火花塞线圈插头拔下。注意，拔下时请牢握线圈而不是线。
2. 使用适当的工具（比如火花塞扳手）拧下火花塞。注意，要小心操作并避免损坏其他部件。
3. 通过观察火花塞的电极部分，判断其磨损情况。正常情况下，电极应该呈现出浅灰色或棕褐色。如果电极磨损过多，就需要更换新的火花塞。
4. 清除电极上可能存在的积碳，可以使用专用工具或气压水枪进行清洗。如果积碳过多，可能需要更换火花塞。
5. 执着质量好的新火花塞，并使用扳手按逆时针方向旋紧。注意不要过紧或过松。
NGK铱合金火花塞（换装对照表）
NGK铱合金火花塞（换装对照表）
NGK铱合金火花塞(换装对照表)
NGK铱合金火花塞型号 NGK火花塞型号(不分种类)
CR6HIX←C6HA˙C6HSA˙CR6HSA˙CR6HS
CR7HIX←C7HA˙C7HSA˙CR7HSA˙CR7HS˙C7HVX
CR8HIX←C8HA˙C8HSA˙CR8HSA˙CR8HS˙LR8A˙C8HVX˙CR8HV X
CR7EIX←C7E˙CR7E˙CR7EK
CR8EIX←C8E˙CR8E˙CR8EK˙CR8EVX˙CR8EKPA
CR9EIX←C9E˙CR9E˙CR9EK˙CR9EVX˙CR9EKPA
CR8EHIX-9 ←C8EH-9˙CR8EH-9˙C8EHVX-9˙CR8EHVX-9 CR8EHIX-9
CR9EHIX-9 ←C9EH-9˙CR9EH-9˙C9EHVX-9˙CR9EHVX-9 CR9EHIX-9
DR8EIX←D8EA˙DR8EA˙DR8ES-L˙JR8B˙D8VEX˙DR8EVX
DR9EIX←D9EA˙J9A˙DR9EA˙DR8ES˙JR9B˙JR9C˙D9EVX˙DR9EVX DPR7EIX-9 ←DP7EA-9˙DPR7EA-9˙DPR7EVX-9
DPR8EIX-9 ←DP8EA-9˙DPR8EA-9˙DP8EVX-9˙DPR8EVX-9
DPR9EIX-9 ←DP9EA-9˙DPR9EA-9˙DP9EVX-9˙DPR9EVX
火花塞的检测与更换实训报告
（1）找到火花塞所在位置：根据车型和发动机型号找到火花塞的位置。
（2）拆下原火花塞：使用火花塞扳手拆下原火花塞，注意不要弯曲中心电极。
（3）安装新火花塞：将新火花塞插入火花塞孔中，用火花塞扳手逆时针旋紧，注意不要过紧或过松。
（4）检测新火花塞：使用上述火花塞检测方法检测新火花塞是否正常，确保更换成功。
1、技术标准：
火花塞电极间隙：0.9~1.2mm；电弧亮度：明亮；
火花塞电阻值：5~15kΩ；火花塞颜色：棕色或灰色；
2、检测数据：
火花塞电极间隙：；电弧亮度：；
火花塞电阻值：；火花塞颜色：；
五、结果判断
火花塞电极间隙：合格（）不合格（）；电弧亮度：合格（）不合格（）；
火花塞电阻值：合格（）不合格（）；火花塞颜色：合格（）不合格（）；
实训名称
火花塞的检测与更换
实训地点
指导教师
专业
报告日期
年月日
组长姓名
班级
组员姓名
一、实训目的
本实训旨在使学生掌握轿车火花塞的检测与更换技能，能够熟练地完成轿车火花塞的检测与更换工作。
源自文库二、实验原理
火花塞是引擎中的一个关键部件，它的主要作用是产生高压电弧，引燃混合气体，推动活塞运动，驱动发动机的工作。火花塞由中心电极、绝缘垫、外壳和接线头等组成，其中中心电极是产生火花的部分，绝缘垫防止电弧外泄，外壳则负责导热和固定火花塞。
检查与更换火花塞评分表
2
（2）选用正确工具（棘轮扳手、长节杆、火花塞套筒）旋松火花塞3，操作动作是否正确1；
4
（3）用长节杆、火花塞套筒旋出火花塞1，火花塞套筒与火花塞中心对正2；
3
（4）火花塞不能碰到孔壁1，防止脱落2，放到工具车上1；
4
三
目视检查点火线圈
（9分）
（1）点火线圈与火花塞套接处是否生锈1、烧蚀1或损坏1；
8
（3）扭力扳手力矩调节正确2，操作方法正确3，标准：18Nm；
5
七
安装点火线圈
（15分）
（1）点火线圈对准火花塞方向2，安装是否到位2；
4
（2）先用手旋紧点火线圈固定螺栓1，再用节杆和套筒旋紧2，再用扭力扳手紧固3，标准：10Nm；
6
（3）插接点火线圈线束连接器方法正确（不能握线束）3，确保连接器锁止可靠2；
（13分）
（1）清洁火花塞专用量规测量2，量程选择正确2；
4
（2）测量火花塞电极间隙方法正确3，结果判断正确4，标准：1.0~1.1mm；
7
（3）清洁火花塞专用量规2；
2
六
安装火花塞
（18分）
（1）先连接长节杆和套筒1，再将火花塞正确装入火花塞套筒1，火花塞套筒是否卡紧火花塞3；
5
（2）用长节杆和火花塞套筒拧紧火花塞2，放入时不能磕碰火花塞孔壁3，在打紧时能顺序拧紧无卡滞3；
火花塞更换标准
火花塞更换标准
火花塞是发动机的关键
部件，它的主要作用是产生
火花，点燃发动机内的混合
气，从而使发动机正常运
转。随着时间的推移，火花塞会逐渐磨损，导致点火性能下降，影响发动机的正常运转。因此，需要定期更换火花塞。火花塞的更换标准如下：
1. 行驶里程
一般来说，普通火花塞需要在行驶里程达到3万公里时更换一次，而一些高级的铂金火花塞可以在行驶里程达到6万公里时更换一次。这是因为火花塞的磨损程度与行驶里程成正比，行驶里程越长，火花塞的磨损越严重。
2.发动机性能
随着火花塞的磨损，发动机的性能也会受到影响。如果发现车辆加速缓慢、油耗增加、发动机运转不平稳等情况，这可能是由于火花塞磨损严重导致的，此时应该及时更换火花塞。
3.火花塞状况
检查火花塞的电极和陶瓷体，如果发现电极有烧蚀、陶瓷体有裂纹等情况，或者电极间隙过大（超过3毫米），就需要更换火花塞。此外，如果发现火花塞的颜色异常（如变黑、发黄等），也需要更换火花塞。
火花塞检查标准
After the spark plug assembly has been successfully test fired, disconnect the ignition lead and form lockplate or weld a tab between the retaining nut and the piston assembly as shown in Figure CI-I.19. The tab material should be AISI 304 chrome nickel steel, bright annealed, its dimensions should be 0.060 x 0.250 x 0.500. Use GTAW welding process with filler ER308. In situations where GTAW welding is not available, stick weld with weld electrode E308-15, E308-16. Upon completion of welding the tab on the spark plug, check to insure there is no restriction in the retraction or extending of the spark plug. For those spark plug assemblies using a lockplate to secure the retaining nut, using a pair of pliers, squeeze the lockplate tabs over two diagonally opposite flats on the retaining nut. DO NOT HAMMER. See Figure CI-I.19.
(完整)火花塞的检查与更换工作业
火花塞的检查与更换任务书
1。汽车火花塞一般（）万公里之后更换。
2。火花塞的作用是将点火线圈产生的脉冲高电压引入发动机气缸，并在火花塞两电极间产生电火花,以点燃（ )。
A、空气
B、燃油
C、可燃混合气
3。认识火花塞的结构,并将正确答案的序号填入下图空格内。
4。判断火花塞各个部位容易发生的故障，并将正确答案的序号填入下图空格内。
5.根据图6—35正确填写图6—36空格.
6.火花塞的检查。
（1)火花塞外观检查（在相应空格内画“√”）
项目是否结论绝缘体是否损坏
螺纹是否损坏
垫圈是否损坏
中心电极、绝缘
体是否有积碳
(2）火花塞间隙检查
项目标准值测量值结论火花塞间隙
火花塞速查表201511191
BYD371QA 4G15S 473QE DA4G18 4G15S DA4G18 483QA 483QB 483QB
普通
铂金
铱金
K6RTC K6RTC K6RTC K6RTC
K7RTP K6RTPP K6RTPP K6RTPP
K7RTI K7RTI K7RTI K7RTI
K6RTC
K7RTP
K7RTI
K6RTC
K6RTPP
K7RTI
K6RTC
K6RTPP
K7RTI
K6RTC
K6RTPP
K7RTI
K6RTC K6RTC K6RTC K6RTC K6RTC
K6RTPP K6RTPP K6RTPP K6RTPP K6RTPP
K7RTI K7RTI K7RTI K7RTI K7RTI
K6RTC KH6RTC3
火花塞速查表
国产车品牌
车型
排量
奇瑞汽车
1.6L
1.6L
1.8L 瑞虎
2.0L
1.6S
国
1.6L
产 车
X1
1.3L 1.5L
品
1.0L
牌
A1
1.3L
奇
奇瑞新 A1
1.0
瑞
1.6L
汽
A3
车
1.8L
吉
火花塞的检查方法
火花塞的检查方法
火花塞是汽车发动机中非常重要的一个部件，它负责点燃汽油混合气使发动机正常运转。如果火花塞出现故障或损坏，会导致发动机无法正常启动或运转，因此定期检查和更换火花塞是非常必要的。那么，下面我们来介绍一下火花塞的检查方法。
1. 首先需要将发动机拆开，找到火花塞的位置。火花塞通常位于发动机缸体顶部，需要先拆下发动机罩，然后用扳手拧下火花塞。
2. 检查火花塞的表面是否有沉积物或碳化物，如果有，需要使用专业的清洗剂清洗。同时也需要检查电极头是否损坏或磨损过度，如果有需要更换。
3. 另外，还需要检查火花塞的间隙是否正确。间隙是指火花塞电极头和接地电极之间的距离。正确的间隙能够保证正常的火花产生和点火，一般为0.8-1.0毫米，具体可参考汽车手册。
4. 最后，将火花塞重新安装到发动机中，注意拧紧力度要适当，不要过紧或过松。安装完毕后，可以启动发动机进行试运转，确保火花塞正常工作。
总之，火花塞的检查和更换是保证汽车发动机正常运转的重要一环，建议每隔一段时间进行一次检查和清洗，或者根据汽车手册的推荐更换周期进行更换。
- 1 -

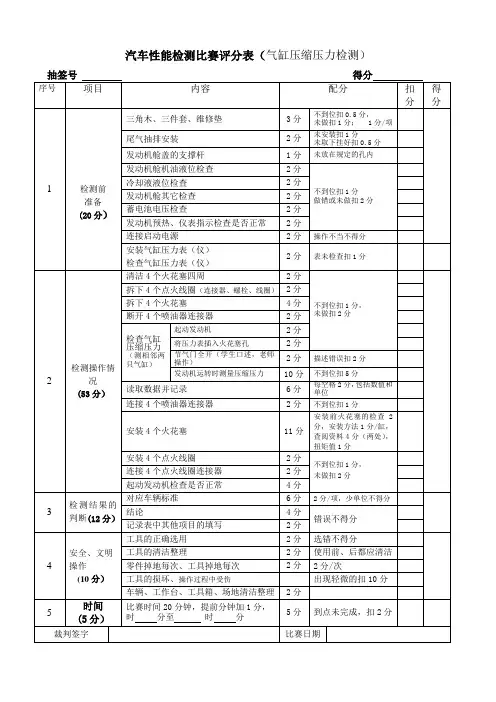

检测气缸压缩压力评分表
（2）检查气缸压力表工作是否正常2
2
（3）安装压力表4
4
七
测量气缸压力
（10分）
（1）转动发动机3
3
（2）读取气缸压力表测量值7
7
八
拆下气缸压力表
（5分）
拆下气缸压力表5
5
九
连接喷油器连接器
（5分）
连接喷油器连接器5
5
十
安装火花塞
（5分）
安装火花塞5
5
十一
安装点火线圈总成
（10分）
（1）安装点火线圈总成2
检测气缸压缩压力评分表
操作选手：操作选手：日期：得分：
序号
项目
评分细则
分值
得分
原因
一
暖机并停止发动机
（5分）
（1）起动发动机暖机3
3
（2）点火开关置于OFF位置2
2
二
拆下气缸盖罩
（5分）
（1）拆下气缸盖罩3
3
（2）气缸盖罩摆放2
2
三
拆下4个点火线圈
（10分）
（1）断开点火线圈总成线束连接器2
2
（2）拆卸点火线圈总成线束固定螺栓2
2
（2）安装点火线圈总成固定螺栓2
2
（3）安装点火线圈总成线束固定螺栓2
2
（4）插接点火线圈线束连接器2
汽车修理工评分记录表
汽车修理工评分记录表
合计
统分人：年月日
试题1、调整火花塞间隙
评分人：年月日核分人：年月日
试题2、水泵的解体检查与装配
评分人：年月日核分人：年月日
试题3、更换前减震器
评分人：年月日核分人：年月日
试题4、点火正时的调整
评分人：年月日核分人：年月日
试题5、检查、更换节温器
评分人：年月日核分人：年月日
试题6、调整制动踏板自由行程
评分人：年月日核分人：年月日
试题7、检查调整前轮制动蹄片与制动鼓间隙
评分人：年月日核分人：年月日
试题8、更换汽车发电机
评分人：年月日核分人：年月日
试题9、更换前制动盘及摩擦片
评分人：年月日核分人：年月日
试题10、排放液压制动管路空气
评分人：年月日核分人：年月日
试题11、更换机油泵
评分人：年月日核分人：年月日
试题12、活塞销的装配
评分人：年月日核分人：年月日
试题13、调整驻车制动器
评分人：年月日核分人：年月日
试题14、调整离合器踏板自由行程
评分人：年月日核分人：年月日
试题15、检查紧固缸盖螺栓
评分人：年月日核分人：年月日
试题16、更换传动轴外球笼
评分人：年月日核分人：年月日
试题17、调整气门间隙
评分人：年月日核分人：年月日
试题18、判定汽油机混合气过浓故障
评分人：年月日核分人：年月日
试题19、判定汽缸工作情形
评分人：年月日核分人：年月日
试题20、检修汽油泵
评分人：年月日核分人：年月日
试题21、检修汽车水温表故障
评分人：年月日核分人：年月日
试题22、检修变速器盖
评分人：年月日核分人：年月日
试题23、判定汽油机混合气过稀故障
评分人：年月日核分人：年月日
试题24、检修电源电路故障
