FM调频收音机测试方法

FM 测试方法

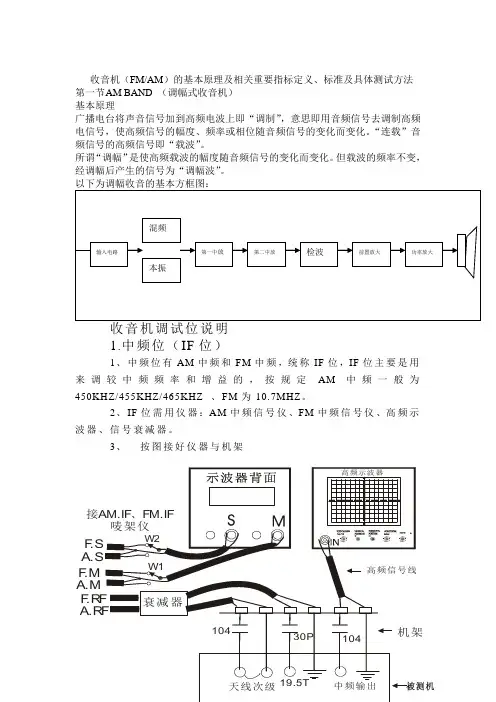

FM（调频）收音机的基本原理和各项指标的测试方法
一、FM（调频）基本原理：
调频（FM）是用音频信号去调制高频载波的频率，使高频载波的频率随信号而有规律的变化，载波的幅度保持不变。

无线电广播的过程是：首先利用话筒将声音变成音频电信号，经音频放大器放大后送往调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大后送到发射天线，将载有声音“信息”的无线电波发出。

二、优点：
1.抗干扰能力好
2.频带宽，音质好
3.频道容量大,解决电台拥挤问题

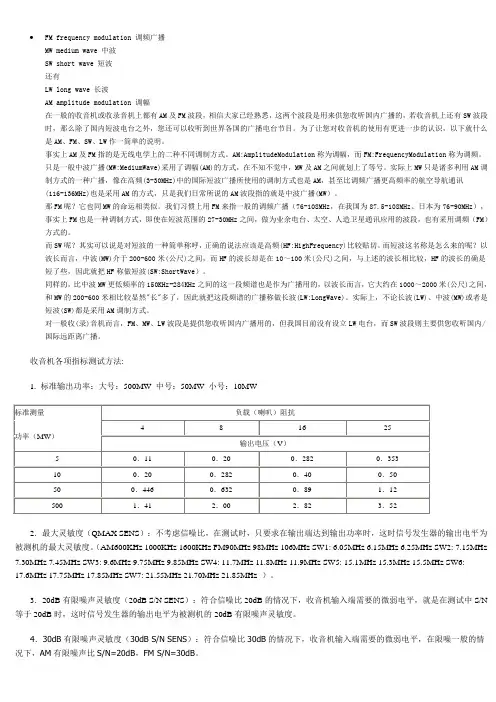

三、FM 调频收音（FM ，FREQUENCY MODULA TION )的测试项目和方法：
1.FM频率范围( FM RANGE )
要求：
频偏：22.5KHZ DEV 调制频率：1KHZ
方法：
A扭转主机台钮转最低点. B调整RF频率.使收音机得到最强的信号(失真最小)此时的频率为低端 C.将台钮至高端,同样的方法得到高端频率D,低端-高端为全频覆盖范围
.2 最大灵敏度( MAX SENS )
要求：
频偏:22.5KHZ DEV，调制频率为:1KHZ，测试频率:90MHZ、98MHZ. 106MHZ。

定义：收音机在最大音量时，输出信号强度达到标准功率时输入信号的强度
要求：
调制度22.5KHZ，调制频率为1KHZ
方法：
A.同调（使测试机与RF信号发生器的频率基本一致频率）90MHZ、98MHZ、106KHZ.失真最小
B.将音量（VR）最大，变调电平（A TT）值，使毫伏表指标回到（REF O/P）时的dB数就是最大灵敏度
3.30DB限噪灵敏度(30DB S\N SENS)
方法：
同调90MHZ、98MHZ、106MHZ.
要求：调制度22.5KHZ 调制频率：1KHZ
方法：
A. 同调（测试机与RF信号发生器的频率基本一致）频率90MHZ,98MHZ, 106MHZ
B首先测出它们的最大灵敏度，增加DB数，将音量调到标准输出，关掉调制度（MOD）
C衰减毫伏表VTVM下降的数值刚好为30dB，看指标能否回到标准输出
如果没有回到标准输出：，减少电平DB数使它达到
如果超过标准输出：增加电平DB数
例如：标准输出为0.632V -4DB,电平数为21DB假如衰减30BD刚好在-4DB处,然后ATT值21DB. 21DB就是测试机的限噪灵敏度
注意：测试FM的时候.高频信号发生器应连接至到收音机FM天线PCB板,输入端,断开天线拉杆天线,地线则需要接至收音机高频放大的地线,一般为PVC地线.
4.中频频率/中频抑制( IF FREQUENCY/IF REJECTION)
要求：
调制度为22.5KHZ，调制频率为1KHZ。

方法一：
A.同调(测试机与RF信号发生器的频率基本一致)90MHZ，
B.将音量(VR)最大，测90HZ的最大灵敏度/或测出限噪灵敏度
C.变调频率为90MHZ-10.7MHZ，再微调+-10.7使毫伏表输出最大,就得出中频
（日本的中频：-10.7MHZ,其它是+10.7MHZ）
D．在最大灵敏度或限噪灵敏度的基础上增加DB数,使毫伏表回到标准输出, 前后电平(A TT)值的差数即为中频抑制比
方法二
要求：调制度为22.5KHZ，调制频率为1KHZ，测试频率为106MHZ
A.同调（测试机与RF信号发生器的频率基本一致）106MHZ，测试其MAX SENS为A
B.将频率106MHZ变调106M+2IF（+10.7/-10.7MHZ）。

C.再微调106MHZ+2IF的频率使它达到最大输出，增加电平达到标准输出为B
D. B-A得出中频抑制
A. 用106+2IF（+10.7\-10.7MHZ）减去同调之后的106MHZ得出2IF÷2得出中频
公式：【106HZ+2IF-106KHZ（同调后）】÷2=中频
5．镜像抑制( IMAGE REJECTION )
定义：收音机各频点对两倍中频抑制度
要求：
调制度为22.5KHZ，调制频率为1KHZ，测试频率为106MHZ。

方法：
A.同调（测试机与RF信号发生器的频率基本一致）106MHZ，测试其MAX SENS或30DB限躁灵敏度，为A
B.将频率106MHZ变调106MHZ+2IF（+-10.7MHZ）在最大灵敏度或30DB限噪灵敏度的基础上增加DB数，使它达到标准输出。

C.再微调频率使它达到最大输出，调电平达到标准输出，数值为B，
D.B-A即为镜像抑制比（像频干扰抑制。

）
6.自动频率控制(AFC HOLD RANGE)
定义：自动频率控制范围
要求：调制度为22.5KHz，调制频率为1KHZ，测试频率为98MHZ A TT:60DB
方法：
A. 同调（测试机与RF信号发生器的频率基本一致）98MHZ
B. 然后在98MHZ的上下微调，使VTVM输出分别下降3dB时.
C. 两个频率之差,就是自动频率控制
7.-3dB限制灵敏度( -3dB LIMIT SENS )
定义:使标准输出下降3B,高频信号的电平值即”限幅灵敏度”(考察弱信号时的收音机的接受能力)
要求：频偏22.5KHZ，调制频率1KHZ，测试频率98MHZ.
方法：
A. 同调(测试机与RF信号发生器的频率基本一致)98MHZ，电平(A TT)值为60d
B.
B. 调整音量(VR)使毫伏表(VTVM)输出为额定标准输出(REF O/P)，
C. 减电平(A TT)值使VTVM降低3dB时的数值.就是-3B限制灵敏度.
8 信噪比( S/N RA TION )
要求：
频偏22.5KHZ，调制频率1KHZ，测试频率98MHZ，A TT值为1MV(60DB)。

方法
A.同调（测试机与RF号发生器的频率基本一致）98MHZ，输出为标准输.
B.关掉调制度（MOD OFF），衰减毫伏表（VTVM）看下降dB数即为S/N.
例如:
1.衰减毫伏表40DB 指针在-8DB处,而标准输出在0.632V -4DB,差4DB没到标准输出,就加在40DB上.40+4=44DB是信噪比。

2.衰减50DB,已经超过标准输出0.632V -4DB,指针在-1DB处那么50-3=47DB,47DB是信噪比。

注意：一般FM的信噪比大于40DB。
