FM收音性能测试作业指导书

调幅抑制比=ABS(VAUDIO1- VAUDIO2)
≥30dB
11
立体声分离度
信号发生器：1KHz调制频率，±20.25KHz频偏，载频98MHz，输入电平63EMF dBu，导频7.5KHz，选择左声道L，记录此时的ACV值VAUDIO1，然后转换到右声道R，记录此时的ACV值VAUDIO2
立体声
《性能测试表（收音机）》
一、测试目的
1.介绍通讯产品FM收音性能测试的方法；
2.指导测试人员进行通讯产品FM收音性能测试。
二、测试步骤
测试项目
测试内容
指标要求
1
收音特性
测试连接图
无
2
输出电平
信号发生器：1KHz调制频率，±75KHz频偏，载频为98MHz，输出电平63EMF dBu；
EUT：音量调到满格，频率调谐到98MHz；
此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。
≤32 EMF dBu
6
收音特性
限幅灵敏度
信号发生器：1KHz调制频率，±75KHz频偏，载频分别为88MHZ、98MHz、108MHz，输入电平63EMF dBu；
88MHz~108MHz
9
频率特性
信号发生器：1KHz调制频率，±22.5KHz频偏，载频98MHz，输出电平63EMF dBu；选择EXT.；
音频分析仪：打开output，200HzHPF/15KHz，调节音频分析仪上面的GEN-L，直到信号发生器的HIGH和LOW灯都熄灭，选择ACVREL，将SP设置为SLOW；
≥16dB
12
立体声信噪比（不计权）

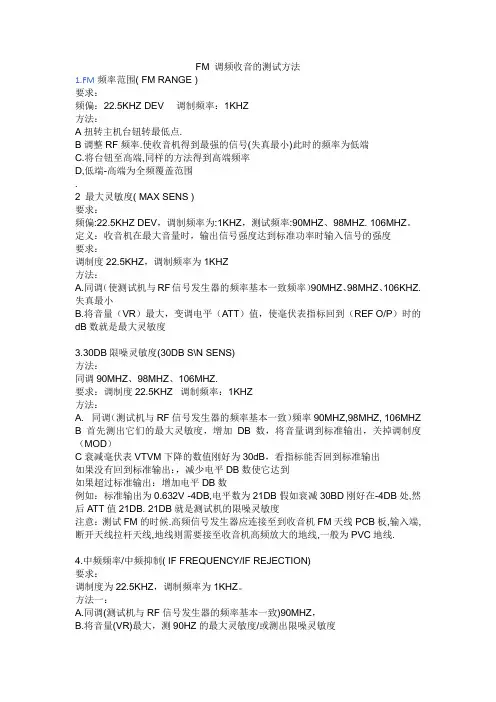

FM 调频收音的测试方法
