简易光控防盗报警电路
光控报警器电路设计
光控报警器电路设计
首先，我们需要一个光敏电阻。
光敏电阻是一种半导体材料，它的电
阻值会随着光照强度的变化而变化。
在光照较弱时，光敏电阻的电阻值较高，而在光照较强时，光敏电阻的电阻值较低。
接下来，我们需要一个比较器。
比较器是一种电子元件，可以比较两
个电压的大小，并输出一个高电平或低电平的信号。
我们将光敏电阻的电
压和一个参考电压（可以通过电位器来调节）输入到比较器中进行比较。
当光敏电阻的电压大于参考电压时，比较器输出一个高电平的信号。
反之，当光敏电阻的电压小于参考电压时，比较器输出一个低电平的信号。
接下来，我们将比较器的输出连接到一个声音发生器。
当比较器输出
高电平时，声音发生器发出警报声。
当比较器输出低电平时，声音发生器
停止发出警报声。
最后，我们可以添加一些辅助电路来增加光控报警器的功能。
例如，
我们可以添加一个可调节的延时器，使报警器延迟一段时间后才开始响。
我们还可以添加一个可调节的报警器灵敏度电路，使报警器能够适应不同
光照强度的环境。
总的来说，光控报警器电路的设计主要包括光敏电阻、比较器、声音
发生器和一些辅助电路。
通过对光敏电阻的电压进行比较，可以实现根据
光线强弱发出警报的功能。
这种电路设计简单、成本低廉，可以广泛应用
于各种需要光控的报警装置中。
光控报警电路

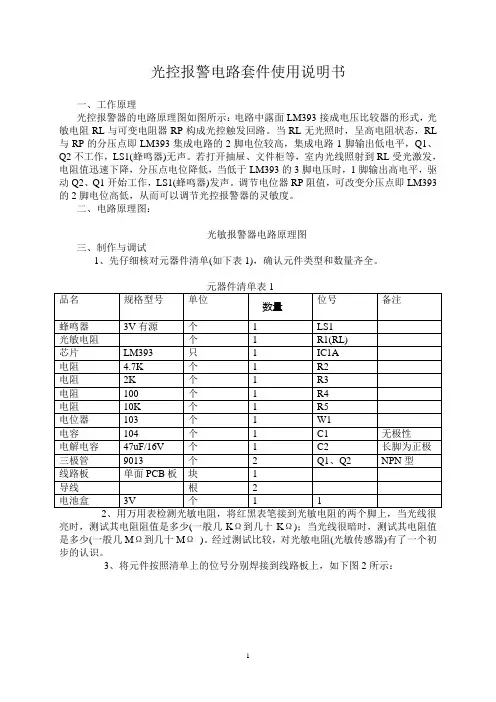

光控报警电路套件使用说明书
一、工作原理
光控报警器的电路原理图如图所示：电路中露面LM393接成电压比较器的形式，光敏电阻RL与可变电阻器RP构成光控触发回路。
当RL无光照时，呈高电阻状态，RL 与RP的分压点即LM393集成电路的2脚电位较高，集成电路1脚输出低电平，Q1、Q2不工作，LS1(蜂鸣器)无声。
若打开抽屉、文件柜等，室内光线照射到RL受光激发，电阻值迅速下降，分压点电位降低，当低于LM393的3脚电压时，1脚输出高电平，驱动Q2、Q1开始工作，LS1(蜂鸣器)发声。
调节电位器RP阻值，可改变分压点即LM393的2脚电位高低，从而可以调节光控报警器的灵敏度。
二、电路原理图：
光敏报警器电路原理图
三、制作与调试
1、先仔细核对元器件清单(如下表1)，确认元件类型和数量齐全。
亮时，测试其电阻阻值是多少(一般几KΩ到几十KΩ)；当光线很暗时，测试其电阻值是多少(一般几MΩ到几十MΩ)。
经过测试比较，对光敏电阻(光敏传感器)有了一个初步的认识。
3、将元件按照清单上的位号分别焊接到线路板上，如下图2所示：
1。
基于NE555的光控报警电路
模电课程设计基于ＮＥ５５５的光控报警电路学院： xx学院专业班级： xx专业xx班姓名： xxx学号： xxxxxxxxxxxxx指导老师： xxxx设计时间：2011年六月目录一、摘要 (2)二、设计内容及要求 (3)三、光电报警电路的工作及设计原理 (4)四、电路的焊接 (9)五、硬件的调试 (10)六、心得体会 (11)七、参考文献 (12)八、附录 (13)一摘要我所设计的是光控报警电路。
设计的这个装置，平时会放在暗处光线较暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计这个电路的时候，我根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
我采用了ＮＥ５５５时基集成电路和ＭＧ４５型光敏电阻器和其它一些其他的元件来焊接了这个光控报警器的电路，从而实现了上述的报警的要求。
关键词：光控报警器二设计内容及要求２.１设计目的及主要任务设计目的：设计的这个装置，平时会放在暗处光线暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计任务：（1）根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
（2）通过网络查阅和图书馆资料，培养独立分析问题和解决实际问题的能力。
（3）了解常用电子器件的类型和特性。
（4）学会电子电路的焊接、安装与调试技能。
（5）进一步熟悉电子仪器的使用方法。
（6）学会撰写课程设计总结报告。
（7）培养严肃认真的工作作风和严谨的科学态度。
２.２设计思想本次设计要求完成基于光控报警电路的设计、连接，选择适合电路元器件。
而整个设计的核心部分就在采用了ＮＥ５５５控制其它电器进行工作的设计，当光控报警电路受到一定的光照时，光敏电阻值迅速下降，分压点电位升高，电路产生震荡，报警器就发声报警。
光控报警器电路的工作原理
光控报警器电路的工作原理光控报警器电路的工作原理是利用光敏电阻（LDR）感知环境光线的强弱，并通过电路控制报警器的触发与解除。
下面将详细介绍光控报警器电路的工作原理。
光控报警器电路主要包括光敏电阻、比较器、报警器和电源。
其中光敏电阻是核心组件，它是一种能够根据外界环境光线的亮度来改变自身电阻值的元件。
光敏电阻通常由半导体材料制成，在强光下电阻值较小，而在弱光下电阻值较大。
光控报警器电路的工作原理如下：1. 当环境中的光线较弱时，光敏电阻的电阻值变大，此时光敏电阻接入比较器的负输入端。
比较器是一种电子元件，它可以将两个输入信号进行比较，并输出一个与输入信号相关的电压信号。
2. 比较器的正输入端接入一个基准电压，该电压一般由电源提供。
当光敏电阻的电阻值较大时，比较器的负输入端电压大于正输入端，则比较器输出的电压为低电平。
3. 报警器通常由蜂鸣器或其他报警装置组成。
当比较器输出低电平时，报警器被触发并发出警报声音或其他警示信号。
4. 当环境中的光线变强时，光敏电阻的电阻值变小，使得比较器的负输入端电压小于正输入端。
比较器的输出电压变为高电平，报警器被解除，不再发出警报声音。
光控报警器电路的工作原理是基于光敏电阻的光敏特性以及比较器的比较功能实现的。
通过光敏电阻感知环境光线的强弱，当环境光线较弱时触发报警器，当环境光线变强时解除警报。
这样的设计可以应用于许多需要光线监测和报警的场合。
除了基本的光控报警器电路，还可以通过添加其他元件来增加功能和灵活性。
例如，可以添加计时器电路来控制报警器的响应时间和持续时间；可以添加闪光灯电路、短信通知电路或联动监控系统等来增强报警效果和实用性。
总结起来，光控报警器电路的工作原理是通过光敏电阻感知环境光线的强弱来触发和解除报警器的警报，以实现对环境光照情况的监测和警示功能。
这一原理简单而实用，可以应用于各种需要光线监测报警的场合，例如室内和室外的安防系统、智能家居等。
遥控防盗报警器电路图

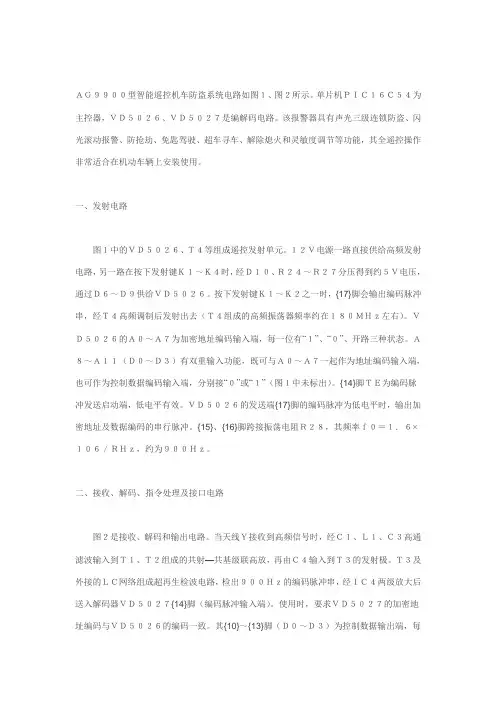

ＡＧ９９００型智能遥控机车防盗系统电路如图１、图２所示。
单片机ＰＩＣ１６Ｃ５４为主控器，ＶＤ５０２６、ＶＤ５０２７是编解码电路。
该报警器具有声光三级连锁防盗、闪光滚动报警、防抢劫、免匙驾驶、超车寻车、解除熄火和灵敏度调节等功能，其全遥控操作非常适合在机动车辆上安装使用。
一、发射电路图１中的ＶＤ５０２６、Ｔ４等组成遥控发射单元。
１２Ｖ电源一路直接供给高频发射电路，另一路在按下发射键Ｋ１～Ｋ４时，经Ｄ１０、Ｒ２４～Ｒ２７分压得到约５Ｖ电压，通过Ｄ６～Ｄ９供给ＶＤ５０２６。
按下发射键Ｋ１～Ｋ２之一时，{17}脚会输出编码脉冲串，经Ｔ４高频调制后发射出去（Ｔ４组成的高频振荡器频率约在１８０ＭＨｚ左右）。
ＶＤ５０２６的Ａ０～Ａ７为加密地址编码输入端，每一位有“１”、“０”、开路三种状态。
Ａ８～Ａ１１（Ｄ０～Ｄ３）有双重输入功能，既可与Ａ０～Ａ７一起作为地址编码输入端，也可作为控制数据编码输入端，分别接“０”或“１”（图１中未标出）。
{14}脚ＴＥ为编码脉冲发送启动端，低电平有效。
ＶＤ５０２６的发送端{17}脚的编码脉冲为低电平时，输出加密地址及数据编码的串行脉冲。
{15}、{16}脚跨接振荡电阻Ｒ２８，其频率ｆ０＝１．６×１０６／ＲＨｚ，约为９００Ｈｚ。
二、接收、解码、指令处理及接口电路图２是接收、解码和输出电路。
当天线Ｙ接收到高频信号时，经Ｃ１、Ｌ１、Ｃ３高通滤波输入到Ｔ１、Ｔ２组成的共射—共基级联高放，再由Ｃ４输入到Ｔ３的发射极。
Ｔ３及外接的ＬＣ网络组成超再生检波电路，检出９００Ｈｚ的编码脉冲串，经ＩＣ４两级放大后送入解码器ＶＤ５０２７{14}脚（编码脉冲输入端）。
使用时，要求ＶＤ５０２７的加密地址编码与ＶＤ５０２６的编码一致。
其{10}～{13}脚（Ｄ０～Ｄ３）为控制数据输出端，每位仅有“１”或“０”两种状态。
{17}脚为解码输出端。
当解码有效时，ＶＴ由低电平变为高电平。
此脚与{10}～{13}脚一起为单片机提供状态判断依据。
简易光控防盗报警电路
摘要红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人体或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
时间延迟和自动喷洒电路的功能是当声光报警一段时间之后自动喷洒麻醉剂来保护财产。
电源电路的功能是为上述所有电路提供直流电压，该电路也可采用电池供电，但需要注意的问题是选择合适电池的指标参数与电路相匹配。
◆简易光控防盗报警电路的功能要求◆电路原理图◆简易光控防盗报警电路的基本组成及工作原理◆所用元件清单列表◆集成电路引脚图和功能表关键词：红外线，防盗报警，NE555定时器，LM567锁相环频率解码器，继电器，麻醉剂第一章报警电路的应用随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客。
所以作为新一代的智能家居安全防盗报警器系统就应运而生，并日益受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能小区的等级标准，按照其要求智能小区中必须具有安全防范、信息管理、物业管理和信息网络等系统。
因此小区安全防范系统建设已逐渐纳入许多小区建设的必备项目中了。
以深圳为例，几乎所有新建的住宅楼盘都预装了防盗系统，并禁止安装防盗网，而上海、广州、温州、南昌等地更是花费重金拆除了防盗网，其防盗功能则必须由电子防盗系统来完成。
因此，家庭安防系统必将有很大的发展，并且也将从北京、上海、广东等发达城市向内地蔓延开来，形成一个全新的朝阳产业。
第二章电路的组成与工作原理第一节设计要求1.要求电路能够通过感应装置，检测出是有物体接近所要保护的财产。
2.要求电路当判定有物体接近时，能过通过声光形式报警。
3.要求电路当发出警报一段时间T后，能够自动喷洒出麻醉剂。
4.要求电路可以根据需要，调节喷洒出麻醉剂的等待时间T。
简易光控防盗报警电路课程设计分解
摘要随着我国经济的快速发展,人们的生活水平得到了很大的提高，财产安全问题也越来越受到重视，因此，防盗报警器系统应运而生，在安全防盗方面发挥着重要的作用。
本次设计电路的名称为简易光控防盗报警电路，集红外线遮挡、声光及时报警、时间延迟和自动喷洒麻醉剂等多功能于一体，能有效地做到安全防盗。
其中，红外线发光二极管发射光脉冲要通过红外线发射电路来实现，从而实现电路对人体或物体的感应。
红外线接收电路就是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路是当有人体或物体接近时，通过声音和显示信号提示主人。
时间延迟和自动喷洒电路是为了实现当声光报警一段时间之后自动喷洒麻醉剂来保护财产。
电源电路为上述所有电路提供直流电压。
关键词：红外线，防盗报警，NE555定时器，LM567，继电器第一章 电路的组成与工作原理第一节 设计要求1、要求电路能够通过感应装置，检测出是否有物体接近所要保护的财产。
2、要求电路当判定有物体接近时，能够通过声光形式报警。
3、要求电路当发出警报一段时间T 后，能够自动喷洒出麻醉剂。
4、要求电路可以根据需要，调节喷洒出麻醉剂的等待时间T 。
第二节 简易光控防盗报警电路的组成框图简易光控防盗报警电路的总体结构图如图1-1所示。
由图可知，它由红外线发射电路、红外线接收电路、选频及接收电路、声光报警电路、时间延迟及自动喷洒麻醉剂电路和电源电路6部分构成。
图1-1 简易光控报警防盗报警电路的总体框图第三节 工作原理红外线发射电路 红外线接 收电路选频及接收电路 声光报警 电路 延迟及喷洒电路 电源电路一、红外线发射电路如下图所示，双束红外线发射电路：由一块时基集成电路NE555及其外围阻容元件构成一个多谐振荡器，其中，周期T=0.7*C6*（R3+2*R4），频率f=1/T。
当开关S1闭合后，发射器就发射出两束红外线（两束红外线之间的距离可以自己设置），照射在红外接收管上，作为报警的信号源。
简易红外线防盗报警器电路的设计
简易红外线防盗报警器电路的设计学校：周口职业技术学院学号：09811237班级：09级应用电子（2）班姓名：毛帅指导老师：劳胜领简易红外线防盗报警器电路的设计摘要本文主要介绍了红外线光电防盗报警电路的设计与实现，该电路主要包括报警信号的产生、处理以及输出等三个方面的具体实现电路，通过分析得出这个报警电路具有很好的稳定性。
另外，因该电路有较强的实用性，适用于较多的场合，实际运用方便，故设计意义很重要。
关键词：红外线;报警;继电器KA;防盗引言当今21世纪，防盗，安全等话题已成为我们越来越关注的一个话题。
在家安装普通防盗报警器的最大障碍，就是要将安装在门窗上的传感器用导线接到报警装置上，这会给家人的日常生活带来各种不变。
另外，常见防盗报警器总是在盗窃闯入后才发出报警声，而此时门、窗以及许多室内设施均已遭受严重破坏。
可见，在家庭安装防盗器的最佳方案，当然是阻止盗窃闯入房间，而不是等窃贼闯入后才探测报警并将其吓跑。
为了达到这样的目的，不妨采取一种与众不同的防盗方案——安装红外线光电报警器，它是一种重要的监视系统，可应用于机场、库房、军事重地以及高温、高寒、高危等恶劣环境下，同时也适用于农村场院、畜禽棚舍的警戒，以及其它需要设防的场合。
红外光电报警分为主动式和被动式两种。
其中，主动式红外光电报警器采用了红外调制，所以不受白天黑夜及气候的限制，无论何时何地都有其特有的使用价值，并且因具有造价低廉、性能稳定可靠及可携带等特点，颇受人们喜爱。
该方式报警器组合了红外发射器、接收器和放大电路三大主要部分。
红外发射器和接收器相互对射，即在两者之间，利用光电原理形成一束红外线“路障”，当人体或移动目标通过时，红外线被遮挡，引起光电探测器件信号的突然变化，产生一个不同的电信号，系统将这个电信号经过放大电路部分除去燥声并放大处理后开启报警装置，发出报警信号。
该装置通常安装在大门的两侧，或者安装于一座大楼的防盗系统中，其作用距离较大，通用性强。
摩托车防盗报警器电路
摩托车防盗报警器电路摩托车是小偷经常光顾的猎物，在摩托车上安装防盗报警器实为必要，但市售产品不但价高，而且灵敏度也不尽人意。
本文介绍的报警器由于采用专用振动位移传感器，具有灵敏度高、可靠性好、误报率低，制作简单容易的特点。
电路原理摩托车防盗报警器的电路如图1所示。
电路由振动位移传感器、稳压集成块、报警扬声器等部分组成。
电路中S是报警控制开关，不需要报警时S打开，报警扬声器B 无声。
摩托车停妥约30s后合上开关S，电路就进入警戒状态。
若有人偷盗车辆，必然会引起车辆振动，振动位移传感器IC1检测到振动位移量时，内部电路即被触发，③脚就输出脉宽为30s左右的高电平信号（脉宽时间长短取决于电容C1的容量，容量大时间长，容量小时间短），所以三极管VT就由原来的截止状态转为导通状态，B得电工作发出响亮的警笛声响，如果偷盗者继续作案，报警声响将长鸣不息。
本电路没有设置电源开关，而将开关设置在三极管VT的发射极回路，其目的是IC1在刚接通电源时，③脚就会输出高电平信号造成扬声器发声，易引起人们注意。
将S安排在VT发射极，则可解决这一问题，平时行车时，虽然车辆振动，A1的③脚不断有高电平输出，但由于S打开，B无声，车辆停妥后经过一个脉宽时间，再合上S，电路不会发声，只有车辆被振动，它才会发声报警。
所以C1的容量也不能取值过大，否则车辆停妥后需经较长脉宽时间后方才能合上开关，会造成使用不便。
为防止传感器IC1受电源电压波动影响，电路设置了IC2稳压集成块，使A1在稳定的直流电压下工作。
元器件选择与制作IC1采用ND-1型振动位移传感器，它是集振动和位移检测于一身的全方位固态控制传感器件，内部传感部分采用目前最先进的固态加速度检测器件，既对振动有很高的检测灵敏度，又对周围环境的声音信号有较强的抑制作用；控制部分采用了集成电路，使外围电路相当简单。
由于器件工作在固态检测方式，因此不会存在机械疲劳、灵敏度低及环境温度影响等不良现象，性能远优于传统的水银开关、压电陶瓷片等。
3路三种方式的防盗报警器电路
3路三种方式的防盗报警器电路
3路三种方式的防盗报警器电路
HCF4555B
如图所示，IC1为双4选1译码器，译码输出由地址BA控制。
K1~K3为3种检测器件，等效为3只开关。
K1用于倾钭检测（倾钭角度有30°、45°、90°等），隐藏于被防物体上，当该物体被非法挪动发生钭倾时，K1闭合，经VD2，IC1的BA=10，译码后Q2=1，LED2
点亮，启动第2路报警电路。
K2为震动检测开关，震动发生时，K2闭合，IC1的BA=01，译码后Q1=1，VT1饱和，继电器J接通报警喇叭（或其他装置）。
K3为位移检测，被防盗的物体上安置的干簧管K3平时与磁铁SN靠近，K3断开（K3选用常闭型），当物体与SN离开一定距离时，K3闭合，IC1的BA=11，译码后Q3=1，LED3点亮，指示出第3路发生盗情。
如何设计一个简单的电子报警电路
如何设计一个简单的电子报警电路设计一个简单的电子报警电路是一项有趣且实用的项目。
无论是用于家庭安全还是学校实验，这个电路都可以帮助我们识别和报警突发的危险情况。
本文将为您介绍如何设计一个简单但有效的电子报警电路。
一、概述电子报警电路是一个基于传感器和报警器的系统，当传感器侦测到特定的刺激时，会触发报警器发出警报声音或光线信号，提醒用户注意。
在设计电子报警电路之前，我们需要选择合适的传感器和报警器。
二、传感器选择在设计电子报警电路时，我们可以选择多种传感器，如光敏传感器、声音传感器、温度传感器等等。
在这里，我们选择一个常用的光敏传感器作为例子，来解释如何设计电路。
光敏传感器是一种能够侦测光强度的传感器。
当光线强度超过或低于预设的阈值时，它将输出一个信号。
在这个电子报警电路中，我们会使用这个信号来触发报警器发出声音。
三、报警器选择报警器是电子报警电路的核心部分，它是用来发出声音或光线信号的装置。
在设计电路时，我们可以选择蜂鸣器作为报警器。
蜂鸣器是一种能够发出尖锐声音的装置。
当收到触发信号时，它会振动产生声音。
我们可以使用蜂鸣器作为报警器，来完成这个电子报警电路的设计。
四、电路设计在设计电路之前，我们需要准备以下元件：1. 光敏传感器2. 蜂鸣器3. 电阻4. 导线5. 电池或电源接下来，根据以下步骤进行电路设计：1. 将光敏传感器的一个引脚连接到电路的正极（+），另一个引脚连接到一个电阻。
2. 将电阻的另一端连接到蜂鸣器的正极。
3. 将蜂鸣器的负极连接到电路的负极（-）。
4. 确保所有连接牢固，并确保元件之间没有短路。
五、电路调试完成电路设计后，我们需要进行调试来确保电子报警电路的正常运行。
1. 打开电源，观察光敏传感器的指示灯是否亮起。
如果没有亮起，请检查连接是否正确。
2. 将一块纸板或其他遮光物放在光敏传感器上方，观察指示灯是否熄灭。
如果熄灭，表示电路正常工作。
3. 如果电路正常工作，移开遮光物，蜂鸣器应该发出声音。
光控报警器电路原理图解
光控报警器电路原理图解摘要: 现实中的世界是电子技术的世界——模拟电路+数字电路。
模拟电路中行走的是连续的信号，也就是说基于时间为参数的各种函数，而数字电路就干脆多了，就两种状态高电平或低电平（严格来说是三种，还有一种介于高低电平...现实中的世界是电子技术的世界——模拟电路+数字电路。
模拟电路中行走的是连续的信号，也就是说基于时间为参数的各种函数，而数字电路就干脆多了，就两种状态高电平或低电平（严格来说是三种，还有一种介于高低电平之间，状态未知）。
学习电子技术，主要是通过教材+计算机仿真软件如multisim+动手实践，有了一定的理论基础之后，多看多分析原理图，教材推荐秦曾煌主编的电工学和电子学两本教材。
上图是简单的光控报警电路，以此我们来分析一下，领略美妙的电子技术。
首先我们看到电路中右光明电阻R 和三极管VT1 和VT2，以及蜂鸣器HA，那幺我们大概可以猜一下其工作原理是因为R 阻值的变化，R 阻值两端电压变化导致三极管状态变化，从而影响蜂鸣器的工作状态。
在multisim 仿真软件中搭建如下电路图，这就是一个电阻分压电路，光敏电阻阻值越大，那幺其两端电压也就越高。
光控报警电路中关键元器件就是三极管，关于三极管的组成大家查找秦曾煌的教材。
总的来说无论是NPN 型还是PNP 型三极管，有B 基极、C 集电极和E 发射极三个引脚。
就像一谈到二极管联想到单向导通性，一谈到三极管就要联想到“电流放大”，大家把三极管和现实生活中的水龙头类比（B 为阀门，C 为水箱，E 为水管）就很容易明白了。
以NPN 三极管为例，当BE 之间电压达到触发电压（0.7V）时相当于水龙头阀门打开，此时水箱中的水可以流向水管，具体的流量和阀门打开的程度有关，也就是三极管作用在放大区域；当阀门打开程度最大时，此时水箱中的水流向水管的流量是固定的，也就是三极管作用在导通区域；当然阀门关闭时没有水流量，也就是三极管作用在截止区域。
门控防盗报警装置电路设计
门控防盗报警器电路图及工作原理一、电路原理图与工作原理防盗报警器工作原理：如下图所示电路是由触发装置、单稳态延时电路、报警声发生器、音频功放电路、灯光控制电路、预置封锁电路和电源电路等部分组成。
当房门锁上时，永久磁铁ZT和常闭型干簧管AG靠得很近，ZT的磁力线导致AG内两触片分离，于是IC1A的⑥脚呈高电平，IC1A处于复位状态，其输出端⑤脚为低电平，双向可控硅VS无触发电流而阻断，故照明灯H处于熄灭状态。
此时三极管VT1亦无偏压而截止，VT2则导通，使IC1B的12、⑧脚呈高电平（大于2/3电源电压），故IC1B的⑨脚亦输出低电平，音响集成电路IC2无电源不工作。
一旦房门被打开，致使ZT和AG分离，AG内两触片自然接通，导致IC1A的⑥脚变为低电平（低于1/3电源电压），此时IC1A立即置位，IC1A的⑤脚由原来的低电平变为高电平，它分为两个支路：一路使双向可控硅VS触发导通，照明灯H即刻点亮，这可作进门照明灯用。
如果白天进门，由于光敏电阻RG内阻很小，R11与RG的分压不足以使VS触发导通，故白天进门时，H可以不亮。
另一路电流使三极管VT1导通，导致VT2截止，C4的短接状态解除，电源通过R6向C4充电，此时IC1B的12、⑧脚电位越来越低，当其电位低于1/3电源电压时，IC1B的输出端⑨脚变为高电平，此时IC2获得电源而工作。
IC2的T0端不断有脉冲电流产生，经三极管VT3放大后，推动继电器J1的触点j1－1动合开，这样就使原来恒亮的照明灯变成了闪烁灯，以增强报警时的紧张气氛，同是地IC2的O/P端输出报警音频信号，经VT4、VT5放大后，推动扬声器BL发出宏亮的声音。
该装置报警一段时间，小偷吓跑了，其警笛声可以自动停止。
这是因为IC1A呈单稳态工作模式，待它的①、②脚上的电压充至2/3电源电压时，IC1A就自动复位，IC1A的⑤脚就自动恢复为低电平。
预置封锁电路由三极管VT6、VT7构成，在开启整机电源开关S1之后，应近按一下开关S2，使VT6、VT7导通，继电器J2暂时吸合，其触点j2－1断开，切断了报警电路的电源，故主人在设置报警器关门的时候不会引起误报。
基于单片机的简易无线防盗报警器的设计含全套电路图
毕业（设计）论文题目无线报警电路毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
光控报警器电路设计
光控报警器电路设计摘要：本设计要求设计一个光控报警电路，达到在有光的条件下报警的目的。
本设计以光敏电阻和三极管的组合作为开关电路，在无光的条件下，运用光敏电阻阻值大的特点使三极管处于截止状态，报警电路达不到工作电压无法工作，在有光的条件下，光敏电阻阻值减小，三极管导通，报警电路获得正常电压，发出“滴……嘟……”报警声，从而达到光控报警的目的。
报警电路方面，通过以双555达到双音报警的目的。
这个电路可放进抽屉、保险箱等阴暗放置贵重物品的地方，小偷一旦打开抽屉，便会发出报警，使主人及时警觉。
关键字：光控报警 555Abstract：The design requirements for the design of an alarm circuit, reach in the light of the conditions of the purpose of warning. This design uses a photoresistor and three transistor combination as the switching circuit, where there is no light conditions, using the photosensitive resistance characteristics of large so that the three transistor in the off state, the alarm circuit is not up to the work voltage and unable to work, in the light of the conditions, photosensitive resistance is reduced, the three transistor is conducted, the alarm circuit to obtain normal voltage, issued a " drop ... ... Du ... ..." Alarm sound, thereby achieving the purpose of alarm. The alarm circuit, through double 555 to two-tone alarm purpose. This circuit can be put into a drawer, a safe and a dark place valuables, the thief once opened the drawer, will then send out the alarm, so that the owner promptly alert.Keywords: alarm 555 Light control目录一、系统方案设计1.1任务要求 (3)1.2总体方案设计 (3)1.2.1设计思路 (3)1.2.2 方案论证与比较 (3)1.2.3 系统最终方案 (6)二、单元电路设计与仿真2.1 光控部分电路的设计与仿真 (7)2.1.1光控电路的设计 (7)2.1.2无光条件下的仿真 (8)2.1.3有光条件下的仿真 (8)2.2报警部分电路的设计与仿真 (9)2.2.1 555多谐振荡器的原理 (9)2.2.2 555振荡报警器的设计 (10)2.2.3 555振荡报警器的仿真 (10)三、结论3.1设计评价 (12)3.2设计的心得与体会 (12)四、参考文献 (12)五、附录 (13)一、系统方案设计1.1任务要求实现一个以光控报警的设计，并要求在无光的条件下不报警，在有光的条件下发出“滴……嘟……”的报警声。
防盗报警电路原理及设计
防盗报警电路的设计主要内容：利用2CU型光敏二极管等电子器件，设计光控电路，驱动电路等，并对电路进行仿真。
抽屉防盗报警电路基本要求：1、夜晚小俞打开抽屉时发出响亮的呜－呜－声，2、根据光敏二极的特性给出功能框图，并设计光控电路各驱动电路，3、主部要有详细的电路设计说明，4、对电路进行仿真研究，5、完成课程设计总结报告。
第1章概述光敏二极管也叫光电二极管。
光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。
无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。
当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。
这些载流子在反向电压下漂移，使反向电流增加。
因此可以利用光照强弱来改变电路中的电流。
但是它与普通二极管不同的是，它是工作在反向电压下的。
光敏二极管的管芯没有光照时，反向电流只有0.1A左右，称为暗电流;受到光线照射时，由于光激发，它们在反向电压作用下，形成较大的反向电流，称之为光电流。
光的强度越大，产生的光电流也越大，当在外电路接上负载时，光电流就在负载上产生电压降，光信号就转换成电信号了。
常见的有2CU、2DU等系列。
1.1课题作用以及使用价值近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。
价格高昂,一般人们难以接受。
如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
1.2光敏二极管光电检测的发展前景随着现代科学技术以及复杂的自动控制系统和信息处理理论和技术的提高，光电信号变换与检测技术的不断涌现，综合性的自动化、智能化的光电系统得到进一步发展，形成了包括光学、精密机械、电子学和计算机科学的高度知识集中的新学科—光学精密机械电子学。
光控式防盗报警器
光控式防盗报警器一、实验目的1、了解光控遥控的基本原理2、设计和制作光控遥控电路二、电路原理电路原理图功能描述这是一个由光线触发控制的防盗报警器，通过光线的有无来控制蜂鸣器，对光线的感应使用了光敏电阻。
在实际应用当中，可以把它装在抽屉、书柜、文件柜等或夜间有光亮照射到暗锁等装置处，当夜间有小偷打开这些地方，光控报警器感受到光照时就会发出声音，提醒主人有人闯入。
1）光敏电阻工作原理：当光线照射到光敏电阻上时，由于内光电效应使其导电性能增强，阻值下降，光线越强，电流越大，因而可将光信号转化成电信号。
伏安特性光电特性光谱特性频率特性温度特性光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性好、体积小、制造工艺简单等优点，所以被广泛地用于遥控电路中。
RL选用MG45型光敏电阻，要求亮阻与暗阻相差倍数越大越好。
2） 555接成的施密特触发器工作原理：3）电路工作原理分析光控电路由光敏电阻器，电位器等元件组成，构成分压器平时隐藏在黑暗中的光敏电阻器，因无光照射呈现高阻，所以分压点电阻R1左端为低电平，三极管VT1截止，其集电极输出高电平，即555时基电路阈值端（第六脚）为高电平，555复位，第三脚输出低电平，VT2截止，报警器没有声音。
若有光亮，RL由于受到光照而电阻值变低，分压点电位升高，VT1导通，这就使555的触发端（第二脚）跳变为低电平，555迅速置位，三脚输出高电平，VT2导通，报警器得电工作，从而发出响亮的报警，同时555第三脚输出的高电平又通过电阻R2反馈到VT1的基极，使VT1自锁导通，此时即使没有光照，报警仍会继续，只有切断电源才能停止报警。
三、器件清单四、焊接的技巧和注意事项1、焊锡之前应该先插上电烙铁的插头，给电烙铁加热。
2、焊接时，焊锡与电路板、电烙铁与电路板的夹角最好成45度，这样焊锡与电烙铁夹角成90度。
3、焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。
防控警报器电路的工作原理
防控警报器电路的工作原理
防控警报器电路的工作原理如下：
1. 红外传感器感应：该电路通常使用红外传感器作为触发器。
红外传感器可以感知到周围的红外辐射，当有人或其他物体靠近传感器时，红外辐射信号将被传感器所捕捉到。
2. 信号放大：传感器捕捉到的信号非常微弱，所以需要经过一个放大电路。
放大电路可以将信号增强，以便后续处理。
3. 比较器：放大后的信号经过比较器，比较器可以将信号与一个预设阈值进行比较。
如果信号超过阈值，比较器会输出一个高电平信号。
4. 报警装置：比较器输出的高电平信号将触发报警装置。
常见的报警装置可以是蜂鸣器、闪光灯等，用于发出声音或光线警示。
5. 报警终止：一旦触发了报警装置，通常会有一个终止按钮或者自动的定时器，用于停止报警器的工作。
如果没有终止按钮或自动定时器，报警器将持续不断地工作，直到停电或手动切断电源。
总体而言，防控警报器电路通过红外传感器感知到周围的红外辐射，将信号放大并与阈值进行比较，一旦超过阈值，就会触发报警装置进行警示。
