脚手架机器人焊接生产工艺设计
焊接机器人工作站 方案设计
实用文档目录一、工件基础资料及工件工艺要求 (2)1.1对被焊工件的要求 (2)二、工作环境 (2)三、机器人工作站简介 (2)3.1焊接工艺 (2)3.2工作站简述 (2)3.3机器人工作站布局: (图中形状，尺寸仅供参考) (2)3.4机器人工作站效果图 (3)3.5机器人工作站动作流程 (3)四、配置清单明细表 (4)五、关键设备的主要参数及配置 (5)六、电气控制系统 (6)七、双方职责及协作服务 (7)7.2需方职责 (7)7.2供方职责 (7)八、工程验收及验收标准 (7)九、质量保证及售后服务 (8)十、技术资料的交付 (9)十一、其它约定................................................... 错误！未定义书签。
附件一 KUKA机器人 (9)1.1 KUKA KR6弧焊机器人： (10)1.2机器人系统： (10)一、工件基础资料及工件工艺要求1.1对被焊工件的要求✧工件误差：精度误差、位置误差、焊缝间隙误差。
✧工件焊缝周围10mm内不能有影响焊接质量的油、水分和氧化皮。
✧工件上不能有影响定位的流挂和毛刺等缺陷。
✧工件的尺寸偏差不能超过 1 mm。
✧不同工件在夹具定位后焊缝位置度重复定位偏差不超过 1 mm。
✧坡口的焊缝间隙小于1mm,大于1mm需人工打底。
二、工作环境2.1电源：3相AC380V ，50Hz±1Hz ，电源的波动小于10%。
2.2工作温度：5℃～ 45℃。
2.3工作湿度：90%以下。
三、机器人工作站简介3.1焊接工艺✧焊接方式;人工定焊组对、人工示教，机器人满焊。
✧焊接方法：MIG/MAG✧保护气体：80%Ar+20%CO2。
✧焊丝直径：1.0/1.2mm。
✧焊丝形式：盘/桶装。
✧焊接的可达率：机器人焊枪可达范围，不可达区域由人工补焊。
✧工件装卸方式：人工装配。
✧物流方式：人工、行吊。
3.2工作站简述✧本案设备采用单工位三班制，每班工作时间8小时，并且设备满足24小时三班连续作业工作能力。
焊接机器人工作站方案
3.劳动强度：焊接机器人工作站降低劳动强度，改善作业环境。
4.经济效益：焊接机器人工作站的投入使用，有助于降低生产成本，提高企业竞争力。
本方案旨在为企业提供一套合法合规、高效可靠的焊接机器人工作站解决方案。在实施过程中，需根据企业实际情况进行适当调整与优化，以确保方案的实施效果。
-焊接：焊ቤተ መጻሕፍቲ ባይዱ机器人按照预设程序进行焊接。
-下料：焊接完成后，人工取下工件。
四、方案实施
1.操作人员培训：对操作人员进行焊接机器人技术培训，使其熟练掌握设备操作、编程及维护。
2.设备安装调试：按照设计方案，完成焊接机器人、焊接设备、工装夹具等设备的安装与调试。
3.焊接工艺试验：通过调整焊接参数，优化焊接工艺，确保焊接质量。
4.生产运行：按照焊接工艺要求，组织生产运行。
五、质量保证与售后服务
1.提供详细的设备操作、维护说明书。
2.设备质保期内，提供免费维修、保养服务。
3.设备质保期外，提供有偿维修、保养服务。
4.建立客户档案，定期回访，了解设备运行情况。
六、效益分析
1.生产效率：焊接机器人工作站可替代多名熟练焊工，显著提高生产效率。
2.提高焊接质量，减少焊接缺陷。
3.降低劳动强度，改善作业环境。
4.实现焊接过程的自动化、智能化。
三、方案设计
1.机器人选型
根据焊接工件的特点及生产需求，选用六轴关节式焊接机器人。该机器人具有以下优点：
（1）灵活性好，适用于各种焊接工艺。
（2）精度高，重复定位精度±0.1mm。
（3）负载能力强，可满足不同焊接工件的搬运需求。
5.作业流程
（1）工件上料：人工将工件放置在工装夹具上。
高效钢结构mini弧焊机器人施工工法(2)
高效钢结构mini弧焊机器人施工工法高效钢结构mini弧焊机器人施工工法一、前言随着建筑行业的发展和技术的进步，钢结构建筑越来越受到重视。
然而，传统的钢结构焊接工艺存在许多问题，如效率低、施工时间长等。
为了解决这些问题，研发出了高效钢结构mini弧焊机器人施工工法，该工法通过使用mini弧焊机器人进行钢结构焊接，能够提高施工效率，减少施工时间，并保证施工质量。
二、工法特点1.高效性：高效钢结构mini弧焊机器人施工工法采用机器人进行焊接，相比传统人工焊接，具有更高的速度和效率。
2.准确性：机器人精确的定位和控制能力，使得焊接质量更高，焊接缝更均匀，避免了焊接质量上的问题。
3.自动化：mini弧焊机器人能够自动执行焊接任务，减少人力需求，同时也减少了对人员的操作技术要求。
4.灵活性：mini弧焊机器人能够适应不同结构的焊接需求，可调整焊接参数，适用于各种规模和形状的钢结构。
5.安全性：由于减少了人工操作，工人的安全风险降低，并且机器人能够执行高温、高危险的焊接任务，提高了施工的安全性。
三、适应范围高效钢结构mini弧焊机器人施工工法适用于各种规模和形状的钢结构建筑，包括工业厂房、桥梁、高层建筑等。
无论是大型的钢结构还是小型的钢结构，该工法都能够满足施工需求。
四、工艺原理高效钢结构mini弧焊机器人施工工法的原理是将焊接任务交由mini弧焊机器人完成。
机器人通过激光测距和导航系统将焊接任务的空间坐标精确定位，并根据预设的焊接参数进行焊接。
为了适应实际工程的要求，施工前需要对机器人编程，调整焊接参数和路径规划，以确保焊接质量和效率。
五、施工工艺高效钢结构mini弧焊机器人施工工法主要分为以下几个步骤：1.准备工作：对施工现场进行清理，设置安全防护措施。
2.机器人设置：将机器人放置于施工位置，根据实际需求调整焊接参数和路径规划。
3.焊接准备：清理焊接表面，对焊条进行烘烤，准备焊接材料。
4.焊接操作：机器人按照预设的路径进行焊接，保持焊条与工件的合适间距和焊接速度，完成焊接任务。

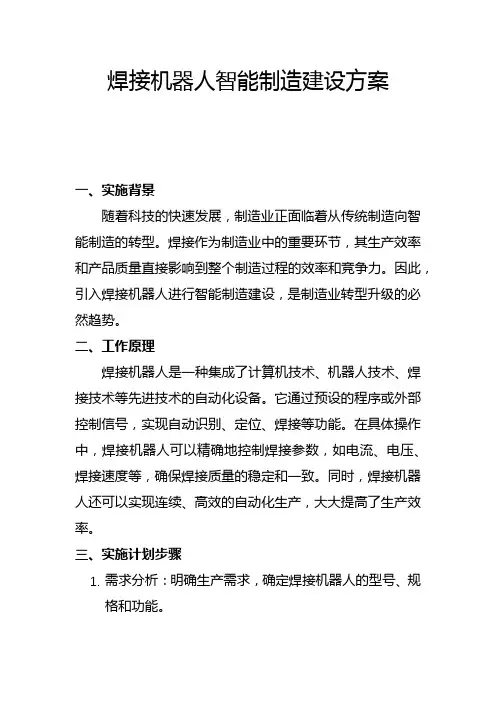

焊接机器人智能制造建设方案(一)
