模拟电子技术基础 半期考题
模拟电子技术基础测试题及参考答案
模拟电子技术基础测试题及参考答案一、单选题(共50题,每题1分,共50分)1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案:A2、引起直接耦合放大器零点漂移的因素很多,其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案:D3、某多级放大电路由三级基本放大器组成,已知每级电压放大倍数为Au,则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案:B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案:B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案:B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案:B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓,没关系正确答案:B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案:A9、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案:C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端,则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案:C11、多级放大电路各级的电压增益分别是:10dB、20 dB、30 dB,则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案:C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案:A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案:A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案:D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势,增强电流的变化D、电感线圈的品质因素越高,损耗越大正确答案:D16、当晶体二极管的PN结导通后,则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案:C17、下列关于变压器表述不正确的是 ( )。

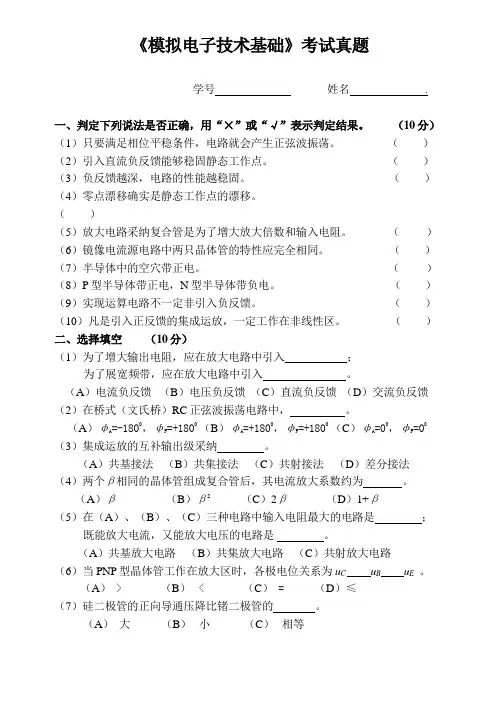

《模拟电子技术基础》考试真题
《模拟电子技术基础》考试真题学号姓名 .一、判定下列说法是否正确,用“×”或“√”表示判定结果。
(10分)(1)只要满足相位平稳条件,电路就会产生正弦波振荡。
()(2)引入直流负反馈能够稳固静态工作点。
()(3)负反馈越深,电路的性能越稳固。
()(4)零点漂移确实是静态工作点的漂移。
()(5)放大电路采纳复合管是为了增大放大倍数和输入电阻。
()(6)镜像电流源电路中两只晶体管的特性应完全相同。
()(7)半导体中的空穴带正电。
()(8)P型半导体带正电,N型半导体带负电。
()(9)实现运算电路不一定非引入负反馈。
()(10)凡是引入正反馈的集成运放,一定工作在非线性区。
()二、选择填空(10分)(1)为了增大输出电阻,应在放大电路中引入;为了展宽频带,应在放大电路中引入。
(A)电流负反馈(B)电压负反馈(C)直流负反馈(D)交流负反馈(2)在桥式(文氏桥)RC正弦波振荡电路中,。
(A)φA=-1800,φF=+1800 (B)φA=+1800,φF=+1800 (C)φA=00,φF=00(3)集成运放的互补输出级采纳。
(A)共基接法(B)共集接法(C)共射接法(D)差分接法(4)两个β相同的晶体管组成复合管后,其电流放大系数约为。
(A)β(B)β2 (C)2β(D)1+β(5)在(A)、(B)、(C)三种电路中输入电阻最大的电路是;既能放大电流,又能放大电压的电路是。
(A)共基放大电路(B)共集放大电路(C)共射放大电路(6)当PNP型晶体管工作在放大区时,各极电位关系为u C u B u E。
(A)>(B)<(C)=(D)≤(7)硅二极管的正向导通压降比锗二极管的。
(A)大(B)小(C)相等三、(5分)图示电路中二极管为理想二极管,请判定它是否导通,并求出u 0。
四、(10分)在一个放大电路中,三只三极管三个管脚①、②、③的电位分别如表所示,将每只管子所用材料(Si 或Ge )、类型(NPN 或PNP )及管脚为哪个极(e 、b 或c )填入表内。
模拟电子技术试题及答案
模拟电子技术试题及答案一、选择题(每题2分,共20分)1. 在模拟电子技术中,以下哪个元件不是基本的线性元件?A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是:A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用?A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是:A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中,若要实现电压跟随器,应该使用运算放大器的哪种配置?A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时,其导通电压是:A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是:A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中,为了减少噪声,通常采用以下哪种方法?A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化C. 可模拟D. 可放大答案:1-5 D A C B B;6-10 B D D C B二、填空题(每空1分,共10分)1. 一个理想的运算放大器的输出电压范围是_________。
2. 运算放大器的开环增益通常表示为_________。
3. 一个理想的二极管在反向偏置时,其电流是_________。
4. 模拟滤波器按照频率特性可以分为_________、_________和_________。
5. 稳压二极管的工作原理是利用PN结的_________特性。
答案:1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题(每题10分,共20分)1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。
模拟电子技术考试试题
模拟电子技术考试试题一、选择题1. 下列元器件中,哪一种是双向导电性的?A. 二极管B. 三极管C. MOS管D. 电阻2. 集成电路中的运算放大器是?A. 三极管B. 二极管C. 金属氧化物半导体场效应管D. 晶体管3. 以下哪种电路不能做到放大信号的功能?A. 放大电路B. 混频电路C. 振荡电路D. 整流电路4. 半导体器件NPN三极管的结构由哪些区域组成?A. NPNB. NPNPC. PNPD. PNPN5. 一台400V,50Hz的正弦交流电源,通过哪种元件可以将交流电变为直流电?A. 反向二极管B. 电容C. 二极管整流电路D. NPN三极管二、填空题1. 一个二极管的包装在底部有一个带磷塑料插座的金属电极,它叫做__________。
2. 通过斯托芬形式的稳压电路,在输出端恒压、恒流的同时,降温减功率,减少对散热器的需要。
这就是稳压管_ _ _ _ _ 终端压降。
3. 电容器的介电材料以及长度宽度比称为_ _ _ _ _参数。
4. 一个电子元件符号的组成一般有_______方式。
5. 放大电路的作用是让输入的微弱信号放大为______信号。
三、简答题1. 什么是直流电源和交流电源?它们有什么区别?2. 深度解释二极管的工作原理及特点。
3. 请简要介绍几种常用的集成电路类型及其应用。
4. 解释什么是电阻负反馈电路?举例说明其应用场景。
5. MOS管的优点是什么?它在哪些领域有广泛应用?以上是模拟电子技术考试试题,祝您顺利通过考试!。
(完整版)模拟电子技术基础试卷及参考答案试卷二(1)
(完整版)模拟电子技术基础试卷及参考答案试卷二(1)模拟电子技术基础试卷及参考答案试卷二(本科)及其参考答案试卷二一、选择题(这是四选一选择题,选择一个正确的答案填在括号内)(共22分)1.某放大电路在负载开路时的输出电压4V ,接入Ωk 12的负载电阻后,输出电压降为3V ,这说明放大电路的输出电阻为()a. 10Ωkb. 2Ωkc. 4Ωkd. 3Ωk2.某共射放大电路如图1-2所示,其中Ω=Ω=k 2,k 470c b R R ,若已知I C =1mA,V CE =7V ,V BE =0.7V ,r be =1.6Ωk ,50=β,则说明()a. 107.07BE CE i o ====V V V V A V &&&b. 37.021BE c C i o -=?-=-==V R I V V A V &&&c. 5.62//be b c i c i b c C i o -≈-=-=-==r R R R R R I R I V V A V ββ&&&d. 5.626.1250be c i o -=?-=-==r R V V A V β&&&图1-23.为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入()。
a. 共射电路b. 共基电路c. 共集电路d. 共集-共基串联电路4. 在考虑放大电路的频率失真时,若i v 为正弦波,则o v ()a. 有可能产生相位失真b. 有可能产生幅度失真和相位失真c. 一定会产生非线性失真d. 不会产生线性失真5. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在()。
a. 开环或正反馈状态b. 深度负反馈状态c. 放大状态d. 线性工作状态6. 多级负反馈放大电路在()情况下容易引起自激。
a. 回路增益F A &&大b. 反馈系数太小c. 闭环放大倍数很大d. 放大器的级数少7. 某电路有用信号频率为2kHz ,可选用()。
模拟电子技术考试试题汇总及答案
参考答案
一、1.C 2.D 3.B 4.A 5.图1(C) B 6.C 7.C 8.A
二、1.-Rf/R12.虚短和虚断 3.反馈网络、选频网络 4.方波
5.单向导电性。6. 石英晶体
如何调整?⑶若 , 和 的 , ,
,假设 、 、 中任意一个开路,将会产生什么后果?
⒋在图5-3桥式整流、电容滤波电路中,U2=12V(有效值),RL=20Ω, C=2000µF。试问:①正常时 ?②如果电路中有一个二极管开路, 是否为正常值的一半?③如果 为下列数值,可能出了什么故障?
(a) (b) (c)
(5)假设图a放大电路的输入电阻和输出电阻均为4k ,图d的输入电阻为60k ,输出电阻为50 ,当用图a和d构成两级放大电路,其输入信号取自内阻为200 的电压源信号,输出端带4k 负载时,试问:由图a作为第一级、图d为第二级时电压增益的值大,还是图d为第一级、图a为第二级时电压增益的值大?
图3
三、(1)(a) CE (b) CB (c) CS (d) CC
(2)c
(3)d
(4)b
(5)a—d
四、(10分)
电路如图4所示。
(1)R5、R6和T4构成的电路有什么作用?
(2)希望在不增加其它任何元器件情况下,通过图中反馈电阻Rf引入负反馈,以稳定输出电压 。试画出反馈通路的连线,并说明该反馈是什么组态;
(3)假设引入的负反馈为深度负反馈,可忽略T2、T3的饱和管压降。当电路输入幅值为300mV的正弦波信号时,若要求负载电阻RL上得到最大不失真输出电压,反馈电阻Rf应取多大?此时负载获得的功率有多大?
学业水平考试《电子技术基础》模拟试卷3(附答案)
学业水平考试《电子技术基础》模拟试卷3(测试时间90分钟,满分150分)一、单项选择题(本大题共20小题,每小题3分,共60分。
在每小题列出的四个选项中只有一个符合题目要求)1.稳压管的稳压区是其工作在()A.正向导通B.反向截止C.反向击穿D.无法确定2.三极管的发射结正偏、集电结反偏时,则三极管所处的状态是()A.放大状态B.饱和状态C.截止状态D.开关状态3.集成电路有一个特点是集成电路由于工艺制造商的原因,对制造电感器和容量大的电容器有困难,所以大都采用()A.阻容耦合B.变压器耦合C.直接耦合D.三种耦合都存在4.OCL功率放大器又称为()互补对称电路A.有输出电容B.无输出电容C.有输出变压器D.无输出变压器5.三端集成稳压电路输出正电压连续可调的是()A.78××系列B.79××系列C.LM337D.LM3176.4位二进制数可用()位十六进制数来表示A.1B.2C.3D.47.集成优先编码器,例如74LS147(10线-4线编码器),它有()A.4个输入端,16个输出端B.16个输入端,4个输出端C.4个输入端,10个输出端D.10个输入端,4个输出端8.仅具有保持和翻转功能的触发器是()A.JK触发器B.RS触发器C.D触发器D.T触发器9.同步计数器的特点是()A.计数速度快,工作频率高B.计数速度慢,工作频率高C.计数速度快,工作频率低D.计数速度慢,工作频率低10.在半导体中加入()元素可形成N型半导体A.五价B.四价C.三价D.二价11.反相输入比例运放电路图为下图中的()12.OTL 功率放大电路的理想最大效率为( ) A.50%B.60%C.78%D.100%13.三端式稳压器W7812构成的单电源电压输出串联型稳压电源。
其输出电压为( ) A.12VB.-12VC.8VD.-8V14.8线-3线优先编码器的输入为I3和I5,当优先级别最高的I7有效时,其输出012Y Y Y ⋅⋅的值是( )A.111B.010C.000D.10115.主要用于暂保存信息的是( ) A.显示器B.编码器C.译码器D.寄存器16.国产二极管标有2CZ54D ,此二极管为( ) A.N 型锗材料B.P 型锗材料C.N 型硅材料D.P 型硅材料17.逻辑等式A+A B=( ) A.A+BB. A BC. A +BD.A+B18.下列关于发光二极管说法正确的是( ). A.将光信号转换为光信号 B.将光信号转换为电信号 C.将电信号转换为电信号D.将电信号转换为光信号19.集成运放的理想化条件是( )(注:A od 为开环增益,r id 为输入阻抗,r od 为输出阻抗,K CM 为共模抑制比)A. A od 趋于无穷大,r id 趋于无穷大,r od 趋于零,K CM 趋于无穷大B. A od 趋于零,r id 趋于零,r od 趋于无穷大,K CM 趋于零C. A od 趋于无穷大,r id 趋于零,r od 趋于无穷大,K CM 趋于无穷大D.以上答案都不正确20.下列不属于时序逻辑电路的是( ) A.计数器B.触发器C.寄存器D.编码器二、判断题(本大题共15小题,每小题2分,共30分。
模拟电子技术半期测试(试题)
的表达式形式(画出交流通路和微变等效电路)并比较相互间的异同。
题目三:
差分放大器从输入输出端的连接形式来看,有双端输入双端输出、单端输入—单端输出四形式,请你用对比的 方法列写出四种形式下电路的共模放大倍数、差模放大倍数、差模输入电阻、差模 输出电阻等参数的表达式,并对每种电路的特性作简要分析与总结。
模拟电子技术半期测试 (试题)
题目一:
如下图为基本共射放大器电路,已知其输入信号 uI 的波形如图所示,请你依次 画出如电路图上所标注的 A 点、B 点、C 点、D 点和 uo 的波形。并用 Multisim 软件
进行仿真,截取效果图。
基本共射放大器电路
输入正弦波波形
题目二:
在教材的第二章讲述了多种单管共射放大电路,请你画出各种单管共射放大电 路的电路图(直接耦合(输出空载/有负载)、阻容耦合(输出空载/有负载)、静态工 作点稳定电路(有射极电阻/无射极电阻)),标识电路中的每个元件后,相应地列写
题目四:
在实验过程中,关于三极管的判别有如下的陈述: (1)三极管基极的判别方法是:对于 NPN 管,用黑表笔接假定的基极,用红表 笔分别接触另外两个极,若测得电阻都小,约为几百欧-几千欧;而将黑、红两表笔 对调,测得电阻均较大,在几百千欧以上,此时黑表笔接的就是基极。PNP 管,情况 正相反,测量时两个 PN 结都正偏的情况下,红表笔接基极。 (2)集电极和发射极的判别方法是:确定基极后,假设余下管脚之一为集电极 c,另一为发射极 e,用手指分别捏住 c 极与 b 极(即用手指代替基极电阻 Rb)。同时, 将万用表两表笔分别与 c、e 接触,若被测管为 NPN,则用黑表笔接触 c 极、用红表 笔接 e 极(PNP 管相反),观察指针偏转角度;然后再设另一管脚为 c 极,重复以上 过程,比较两次测量指针的偏转角度,大的一次表明 IC 大,管子处于放大状态,相 应假设的 c、e 极正确。 请用你学习过的有关三极管的理论知识解释如上的测试原理,并画出相应的测 试原理图。
模拟电子技术试题及答案
模拟电子技术试题及答案一、选择题1. 在模拟电子技术中,以下哪种元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的主要作用是什么?A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案:A3. 以下哪种滤波器能够通过高频信号而阻止低频信号?A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案:A4. 在模拟电路设计中,为了减小温度对电路性能的影响,通常采用哪种方法?A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案:A5. 哪种类型的半导体材料具有P型半导体的特性?A. 锗(Ge)B. 硅(Si)C. 氮化镓(GaN)D. 氧化锌(ZnO)答案:B二、填空题1. 在模拟电子技术中,______和______是构成振荡器的基本元件。
答案:电阻、电容2. 为了实现信号的放大,通常需要在电路中引入______。
答案:负反馈3. 在模拟信号处理中,______是用来描述信号频率内容的工具。
答案:傅里叶变换4. 电流放大器的主要功能是放大______信号。
答案:低频5. 在模拟电路中,为了提高电路的稳定性和可靠性,常常使用______电源。
答案:稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。
晶体管是一种半导体器件,主要通过控制基极电流来调节集电极与发射极之间的电流。
在模拟电路中,晶体管可以作为放大器使用,通过小信号控制大信号的放大过程,实现信号的增益。
同时,晶体管还可以用作开关,控制电路的导通与截止。
2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。
运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。
其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。
在模拟电路设计中,运算放大器因其优良的放大性能和灵活性,被广泛应用于信号放大、滤波、积分、微分等电路中,是模拟电路设计中不可或缺的核心组件。
模拟电子技术基础试题及答案
1、工作在放大区的某三极管,如果当IB从12μA增大到22μA时,IC从1mA变为2mA,那么它的β约为。
【】A. 83B. 91C. 1002、已知图所示电路中VCC=12V,RC=3kΩ,静态管压降UCEQ=6V;并在输出端加负载电阻RL,其阻值为3kΩ。
选择一个合适的答案填入空内。
(1)该电路的最大不失真输出电压有效值Uom≈;【】A.2VB.3VC.6VU =1mV时,若在不失真的条件下,减小RW,(2)当i则输出电压的幅值将;【】A.减小B.不变C.增大U =1mV时,将Rw调到输出电压最大且刚好不失真,若此时增(3)在i大输入电压,则输出电压波形将;【】A.顶部失真B.底部失真C.为正弦波(4)若发现电路出现饱和失真,则为消除失真,可将。
【】A.RW减小B.Rc减小C.VCC减小3、互补输出级采用共集形式是为了使。
【】A.电压放大倍数大B.不失真输出电压大C.带负载能力强4、选用差分放大电路的原因是。
【】A.克服温漂B. 提高输入电阻C.稳定放入倍数5、当信号频率等于放大电路的fL 或fH时,放大倍数的值约下降到中频【】A.0.5倍B.0.7倍C.0.9倍即增益下降。
【】A.3dBB.4dBC.5dB6、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
【】A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小7、直接耦合放大电路存在零点漂移的原因是。
【】A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定8、串联型稳压电路中的放大环节所放大的对象是。
【】A. 基准电压 B 取样电压C基准电压与取样电压之差9、为增大电压放大倍数,集成运放的中间级多采用。
【】A.共射放大电路 B. 共集放大电路C.共基放大电路10、用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的【】A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大11、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
模拟电子技术基础考试试题答案
一、填空(共20空,每空 1 分,共 20 分,所有答案均填写在答题纸上) 1、晶体管三极管被称为双极型晶体管是因为。
2、晶体三极管的输出特性可分三个区域,只有当三极管工作在区时,关系式b I Ic β=才成立。
3、场效应管可分为结型场效应管和型场效应管两种类型。
4、在由晶体管构成的单管放大电路的三种基本接法中,共基本放大电路既能放大电流又能放大电压。
5、在绘制放大电路的交流通路时,视为短路,视为短路,但若有内阻则应保留其内阻。
6、多级放大电路级间的耦合方式有、、变压器耦合和光电耦合等。
7、场效应管是利用极和极之间的电场效应来控制漏极电流从而实现放大的半导体器件。
8、放大电路的直流通路用于研究。
9、理想运放的两个输入端虚短是指。
10、为判断放大电路中引入的反馈是电压反馈还是电流反馈,通常令输出电压为零,看反馈是否依然存在。
若输出电压置零后反馈仍然存在则为。
11、仅存在于放大电路的直流通路中的反馈称为。
12、通用集成运放电路由输入级、中间级、和四部分组成。
13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的和的相位关系。
14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解,三极管的放大工作区可与场效应管的区相类比,而场效应管的可变电阻区则可以和三极管的相类比。
二、单项选择题(共10题,每题 2 分,共 20分;将正确选项的标号填在答题纸上) 1、稳压二极管的反向电流小于min z I 时,稳压二极管。
A :稳压效果变差B :仍能较好稳压,但稳定电压变大C :反向截止D :仍能较好稳压,但稳定电压变小2、如果在PNP 型三极管放大电路中测得发射结为正向偏置,集电结反向偏置,则此管的工作状态为。
A :饱和状态B :截止状态 C :放大状态D :不能确定3、已知两只晶体管的电流放大系数β分别为50和100,现测得放大电路中这两只管子两个电极的电流如图1所示。
关于这两只三极管,正确的说法是。
模拟电子技术考试试题
模拟电子技术考试试题一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本作用是:A. 放大电压B. 放大电流C. 调节电阻D. 转换能量形式2. 理想运算放大器的开环增益是:A. 有限的B. 非常大的C. 零D. 13. 负反馈在放大器中的作用是:A. 增加增益B. 减小增益C. 增加稳定性D. 减小输出阻抗4. 非线性失真主要发生在信号的哪个阶段:A. 线性放大B. 饱和区C. 截止区D. 过渡区5. 差分放大电路的主要优点是:A. 增益高B. 稳定性好C. 抑制共模干扰D. 功耗低6. 集成运算放大器的电源电压通常为:A. ±5VB. ±12VC. ±15VD. 所有选项都是可能的7. 以下哪个不是模拟信号的特点:A. 连续性B. 可量化C. 可模拟D. 可放大8. 一个理想的电压源的内阻是:A. 无穷大B. 非常大C. 零D. 有限9. 信号的频率响应特性通常用来描述:A. 放大器的增益B. 放大器的相位C. 放大器的稳定性D. 放大器的失真10. 一个理想的电流源的输出电流:A. 随负载变化B. 不随负载变化C. 随电压变化D. 不随电压变化二、简答题(每题5分,共20分)1. 简述运算放大器的两种基本配置:非反相放大器和反相放大器的工作原理。
2. 说明什么是共模抑制比(CMRR),并解释它在差分放大电路中的重要性。
3. 解释什么是电源抑制比(PSRR),并说明它对运算放大器性能的影响。
4. 描述在设计模拟电路时,为什么需要考虑温度漂移问题。
三、计算题(每题10分,共30分)1. 给定一个非反相放大器电路,其输入电阻为10kΩ,反馈电阻为2kΩ,求放大器的电压增益。
2. 如果一个差分放大电路的共模抑制比为60dB,共模输入电压为5V,求差模输出电压。
3. 设计一个简单的低通滤波器,其截止频率为1kHz,求所需的电阻和电容值。
四、分析题(每题15分,共30分)1. 分析一个带有负反馈的放大器电路,并说明负反馈对放大器性能的影响。
模拟电子基础考试题及答案
模拟电子基础考试题及答案一、选择题1. 在理想运算放大器中,输入电阻理论上是:A. 有限值B. 无穷大C. 0欧姆D. 1欧姆答案:B2. 一个二极管的正向压降通常在:A. 0.3VB. 0.7VC. 3VD. 7V答案:B3. 稳压二极管的工作原理是利用二极管的:A. 正向特性B. 反向特性C. 温度特性D. 反向击穿特性答案:D4. 一个理想的电压源与一个电阻串联,其输出电压:A. 等于电压源电压B. 等于电阻上的电压C. 等于电压源电压与电阻电压之和D. 等于电压源电压与电阻电压之差答案:A5. 一个电路的增益定义为输出电压与输入电压的比值,如果增益为-10,这表示:A. 电路是放大器B. 电路是衰减器C. 电路是相位反转放大器D. 电路是相位反转衰减器答案:D二、填空题6. 在模拟电路中,_________ 是用来放大电流的电子元件。
答案:晶体管7. 运算放大器的开环增益通常非常高,可以达到_________ 级别。
答案:兆或更高8. 一个理想的电流源的内阻为_________。
答案:0欧姆9. 滤波器按照通过频率的不同可以分为低通滤波器、高通滤波器、_________ 和_________。
答案:带通滤波器;带阻滤波器10. 负反馈可以提高放大电路的_________ 和_________。
答案:稳定性;线性度三、简答题11. 简述什么是负反馈,并说明其在放大电路中的作用。
答案:负反馈是指将放大电路的输出信号的一部分以相反的相位反馈到输入端的过程。
在放大电路中,负反馈可以提高电路的稳定性,减少非线性失真,增加带宽,降低噪声等。
12. 解释什么是共模抑制比,并说明其在差分放大电路中的重要性。
答案:共模抑制比(CMRR)是指差分放大电路对差模信号的放大能力与对共模信号放大能力的比值。
它反映了差分放大电路抑制共模信号干扰的能力。
在信号处理中,高CMRR可以确保电路只放大所需的差模信号,而抑制共模噪声,从而提高信号的信噪比。
专科《模拟电子技术》模拟题试卷——2024年整理
专科《模拟电子技术》模拟题试卷一.(共60题,共150分)1.理想的功率放大电路应工作于()状态。
(2分)A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补★检查答案标准答案:C2.NPN共射电路的Q点设置在接近于()处将产生顶部失真。
(2分)A.截止区B.饱和区C.击穿区D.放大区★检查答案标准答案:A3.双极晶体管放大电路共射极接法所对应的场效应管放大电路是()接法。
(2分)A.共基极B.共源极C.共漏极D.共栅极★检查答案标准答案:B4.当有用信号的频率介于2500Hz与3000Hz之间时,应采用的最佳滤波电路是()。
(2分)A.低通B.高通C.带通D.带阻★检查答案标准答案:C5.为了提高电压放大倍数,希望放大电路的()大一些。
(2分)A.输入电流B.输出电流C.输入电阻D.输出电阻★检查答案标准答案:D6.当PN给外加反向电压时,其内部的扩散电流将()漂移电流。
此时,耗尽层的宽度将()。
(2分)A.大于变宽B.大于变窄C.小于变宽D.等于不变★检查答案标准答案:C7.差动放大电路的特点是抑制()信号,放大()信号。
(2分)A.共模共模B.共模差模C.差模差模D.差模共模★检查答案标准答案:B8.共漏极场效应管放大电路的输出电压与输入电压的相位()。
(2分)A.相差0B.相差45C.相差90D.相差180★检查答案标准答案:A9.直流电源滤波的主要目的是:()。
(2分)A.将交流变直流B.将高频变低频C.将正弦波变成方波D.将直、交流混合量中的交流成分去掉★检查答案标准答案:D10.电路如图所示。
若V1管正负极接反了,则输出()。
(2分)A.只有半周波形B.全波整流波形,但V3管承受2倍的电压C.全波整流波形D.无波形且变压器或整流管可能烧毁★检查答案标准答案:D11.双极型三极管是控制器件,当其工作在放大区时发射结需要加偏置,集电结需要加偏置。
场效应管是控制器件。
(2分)★检查答案标准答案:1.电流;2.正向;3.反向;4.电压;12.在有源滤波器中,运算放大器工作在区;在滞回比较器中,运算放大器工作在区。
模拟电子技术考试题及答案
模拟电子技术考试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电子电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是()。
A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是()。
A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ,输出电阻是50Ω,那么它的电压增益是()。
A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V,当通过它的电流为20mA时,消耗的功率是()。
A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线,说明这个电路是()。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10,电压增益是-100,那么它的输出电阻是()。
A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是()。
A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中,什么是“饱和区”?A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波,输出信号是方波,这个放大器可能应用在()。
A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案:1-5 CCBDD 6-10 DCDCC二、填空题(每题2分,共10分)1. 在模拟电子电路中,________是用来测量电路输出电压的仪器。
2. 一个理想的电压源具有________和________的特性。
3. 运算放大器的输入端通常具有________和________的特性。
4. 一个放大器的增益可以通过改变________来实现。
5. 负反馈可以提高放大器的________和________。
模拟电子技术试题及答案
模拟电子技术试题及答案一、单项选择题(每题2分,共10分)1. 模拟电路中,以下哪个元件不是基本的线性元件?A. 电阻B. 电容C. 电感D. 二极管答案:D2. 在理想运算放大器中,输入阻抗是:A. 有限值B. 无穷大C. 零D. 负值答案:B3. 晶体管的放大作用主要取决于其:A. 集电极B. 发射极C. 基极D. 所有极答案:C4. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 三角波D. 锯齿波答案:D5. 在运算放大器电路中,虚短是指:A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案:A二、多项选择题(每题3分,共15分)1. 以下哪些是模拟信号的特点?A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案:ACD2. 运算放大器的典型应用包括:A. 放大器B. 信号整形C. 振荡器D. 电源答案:ABC3. 模拟电路中常用的滤波器类型包括:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案:ABCD4. 以下哪些因素会影响晶体管的放大能力?A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案:ABD5. 在模拟电路中,负反馈的作用包括:A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案:ABD三、填空题(每题2分,共10分)1. 在模拟电路中,信号的放大是通过________来实现的。
答案:晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。
答案:零3. 模拟电路中的噪声通常来源于________和________。
答案:电源和环境4. 模拟信号的频率范围通常从直流(DC)到________赫兹。
答案:几十兆5. 在模拟电路设计中,________是用来减少信号失真的。
答案:负反馈四、简答题(每题5分,共20分)1. 简述模拟电路与数字电路的区别。
模拟电子技术基础试卷及其参考答案
模拟电子技术基础试卷及参考答案试卷一专升本试卷及其参考答案试卷一(总分150分)(成人高等学校专升本招生全国统一考试电子技术基础试卷之一)一、选择题(本大题10个小题,每小题4分,共40分。
在每小题给出的四个选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内。
)1. 用万用表的R×100档测得某二极管的正向电阻阻值为500Ω,若改用R×1k档,测量同一二极管,则其正向电阻值()a. 增加b. 不变c. 减小d. 不能确定2. 某三极管各电极对地电位如图2所示,由此可判断该三极管()a. 处于放大区域b. 处于饱和区域c. 处于截止区域d. 已损坏图23. 某放大电路在负载开路时的输出电压为6V,当接入2kΩ负载后,其输出电压降为4V,这表明该放大电路的输出电阻为()a. 10kΩb. 2kΩc. 1kΩd. 0.5kΩ4. 某放大电路图4所示.设VCC>>VBE,LCEO≈0,则在静态时该三极管处于()a.放大区b.饱和区c.截止区d.区域不定图45. 图5所示电路工作在线性放大状态,设R'L=RD//RL,则电路的电压增益为()'gmRL' b.1+gmRs C.-gmRL' d.-RL'/gm a.gmRL-图56. 图5中电路的输入电阻Ri为()a. Rg+(Rg1//Rg2)b. Rg//(Rg1+Rg2)c. Rg//Rg1//Rg2d.[Rg+(Rg1//Rg2)]//(1+gm)RS7. 直流负反馈是指()a. 存在于RC耦合电路中的负反馈b. 放大直流信号时才有的负反馈c. 直流通路中的负反馈d. 只存在于直接耦合电路中的负反馈8. 负反馈所能抑制的干扰和噪声是()a. 输入信号所包含的干扰和噪声b. 反馈环内的干扰和噪声c. 反馈环外的干扰和噪声d. 输出信号中的干扰和噪声9. 在图9所示电路中,A为理想运放,则电路的输出电压约为()a. -2.5Vb. -5Vc. -6.5Vd. -7.5V图910. 在图10所示的单端输出差放电路中,若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为()a. 10mVb. 20mVc. 70mVd. 140mV图10二、填空题(本大题共7个小题,18个空,每空2分,共36分。
模拟电子技术基础试卷及答案1.doc
C.反相比例运算电路D.同相比例运算电路 模拟电子技术基础试卷及答案一、填空(18分)1. 二极管最主要I 的特性是一单向导电性 。
2. 如果变压器二次(即副边)电压的有效值为IfiV,桥式整流后(不滤波)的输出电压为U_V,经过电容滤波后为12 V,二极管所承受的最大反向电压为14 V 。
3. 差分放大电路,若两个输入信号Mu .W12,则输出电压,u o . 0 ;若u u=lOOpV, u f 2=80pV 则差模输入电压 «id= 20pV ;共模输入电压〃icM 90 LI V 。
4. 在信号处理电路中,当有用信号频率低于10 Hz 时,可选用低通滤波器:有用信号频率高于10 kHz 时,可选 用 高通 滤波器:希望抑制50 Hz 的交流电源干扰时,可选用 带阻滤波器:有用信号频率为某一-固定频率, 可选用带通滤波器。
5. 若三级放大电路中A,d ,A /42 ,30dB,蚀,20dB,则其总电压增益为80 dB,折合为 " 倍。
6. 乙类功率放大电路中,功放品体管静态电流I CQ 0静态时的电源功耗F DC =― 。
这类功放的能量转 换效率在理想情况下,可达到78.5%,但这种功放有 交:越 失真。
7. 集成三端稳压嘴CW7915的输出电压为 15 V 。
二、选择正确答案填空(20分)1. 在某放大电路中,测的三极管三个电极的静态电位分别为0 V, -10 V, -9.3V,则这只三极管是(A )。
A. NPN 型硅管B.NPN 型错管C.PNP 型硅管D.PNP 型错管2. 某场效应管的转移特性如图所示,该管为(D )0A. P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3. 通用型集成运放的输入级采用差动放大电路,这是因为它的(C )。
A.输入电阻高 B.输出电阻低C.共模抑制比大D.电压放大倍数大 4. 在图示电路中,照为其输入电阻,Rs 为常数,为使下限频率兀降低,应(D )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(4)当Ui的幅值多大时,将首先出现什么类型的失真?画出失真的波形;
四、电路如图所示,晶体管的=100, =100Ω。
(1)求电路的Q点、 、Ri和Ro;
(2)若电容Ce开路,则将引起电路的哪些动态参数发生变化?如何变化?
五、图示电路参数理想对称,晶体管的β均为50, =100Ω,UBEQ≈0.7。试计算RW滑动端在中点时T1管和T2管的发射极静态电流IEQ,以及动态参数Ad和Ri。
(1)在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。()
(2)因为N型半导体的多子是自由电子,所以它带负电。()
(3)放大电路中输出的电流和电压都是由有源元件提供的。()
(4)放大电路必须加上合适的直流电源才能正常工作。()
二、单项选择题。
1、N型半导体中的少数载流子是()。
(1)施主正锦江学院半期考试试题A
(2009-2010学年下学期)
课程代码:课程名称:模拟电子技术(I)任课教师:李健成绩:
系别:电子系班级:学号:姓名:
专业:学生人数:163印题份数:170(开卷,闭卷,半开卷)
考试须知
四川大学锦江学院学生参加由学院组织或由学院承办的各级各类考试,必须严格执行《四川大学锦江学院考试工作管理办法》和《四川大学锦江学院考场规则》。有考试违纪作弊行为的,一律按照《四川大学锦江学院学生考试违纪作弊处罚规定》进行处理。
(3)稳定放大倍数(4)提高放大倍数
7、(本题为多项选择)现有直接耦合基本放大电路如下:
A.共射电路B.共集电路C.共基电路
D.共源电路E.共漏电路
(1)输入电阻最小的电路是,最大的是;
(2)输出电阻最小的电路是;
(3)有电压放大作用的电路是;
(4)有电流放大作用的电路是;
(5)高频特性最好的电路是;
2、NPN,PNP型晶体管的区别是()。
(1)两种不同的硅和锗材料制成(2)掺入杂质不同
(3)P区N区位置不同
3、流过PN结的反向电流()。
(1)随温度升高而降低(2)随反向电压增大而急剧增大
(3)由少子产生(4)由多子产生
4、为了使高内阻信号源与低阻负载能很好地配合,可以在信号源与低阻负载间接入()。
(1)共基极电路(2)共集电极电路
(3)共发射集电路(4)不能确定
5、现测得两个共射放大电路空载时的电压放大倍数均为-100,将它们连成两级放大电路,其电压放大倍数。( )
(1)等于10000(2)大于10000
(3)小于10000(4)无法确定
6、集成运放的输入级采用差分放大电路的原因是()。
(1)克服温漂(2)提高输入电阻
四川大学锦江学院各级各类考试的监考人员,必须严格执行《四川大学锦江学院考试工作管理办法》、《四川大学锦江学院考场规则》和《四川大学锦江学院监考人员职责》。有违反学校有关规定的,严格按照《四川大学锦江学院教学事故认定及处理办法》进行处理。
一
二
三
四
五
六
总分
评卷老师
复核人
一、判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。
(6)输入电压与输出电压同相的电路是;反相的电路是。
8、在NPN管组成的共射电路中,由于电路参数不同,在信号源电压为正弦波时,测得输出波形如图所示,饱和失真的是(),截至失真的是()。
三、图示电路中,已知β=50,rbb’=300Ω,UBEQ=0.7V。
(1)若要求UCEQ=4V ,估算Rw的值;
(2)估算最大不失真输出电压U0的幅值U0m;
