钢筋保护层厚度检测相关规定

钢筋保护层厚度检测规范

钢筋保护层厚度检测规范钢筋保护层厚度是指混凝土覆盖在钢筋外表面的混凝土厚度，主要用于保护钢筋免受外界环境的侵蚀和物理损伤。

正确的钢筋保护层厚度对于混凝土结构的安全性和耐久性至关重要。

下面是关于钢筋保护层厚度检测的规范：1. 检测方法（1）无损检测：通过使用超声波测厚仪等无损检测设备，对钢筋保护层进行测量，并得出厚度。

这种方法适用于已完工的混凝土结构。

（2）破坏性检测：通过钻孔或者剥离混凝土的方法，直接观察和测量钢筋保护层的厚度。

这种方法适用于施工中的混凝土结构。

2. 检测标准（1）国家标准：根据《建筑混凝土结构工程验收规范》（GB 50204-2015）中的要求，钢筋保护层厚度应满足设计要求，一般不应小于混凝土保护层最小厚度的70%。

（2）现场施工标准：在混凝土浇筑时，应使用钢筋保护层检测模板，确保钢筋保护层的厚度符合设计要求，检验合格后再进行混凝土施工。

3. 检测频率（1）现浇混凝土：对于现浇混凝土结构，需要每天对钢筋保护层厚度进行检测，并记录在施工日志中。

（2）预制混凝土：对于预制混凝土构件，需要每次取样时进行钢筋保护层厚度的测量，并记录在相关的检测记录中。

4. 检测结果及处理（1）测量结果应记录在混凝土工程质量检验报告中，并附上相应的检测设备校准证书。

（2）如果钢筋保护层厚度不符合设计要求，应及时采取措施进行修复。

修复方法可以是重新浇筑混凝土，或者增加钢筋保护层厚度的覆盖层。

5. 监督检测（1）施工单位应建立健全的质量检测体系，并派遣专职监理工程师进行现场监督检测。

（2）监理工程师应持有国家认可的检测设备，并对施工现场的钢筋保护层厚度进行监督检测。

（3）监理单位应及时向建设单位和施工单位报告检测结果，并提出相应的整改措施。

钢筋保护层厚度检测是混凝土结构工程质量控制的重要环节，对于保障混凝土结构的安全性和耐久性具有重要意义。

建议施工单位和监理单位严格按照相关规范进行钢筋保护层厚度检测，确保工程质量达到设计要求。

钢筋保护层厚度检测规范

钢筋保护层厚度检测规范钢筋保护层厚度检测规范1. 引言钢筋保护层厚度是衡量混凝土结构耐久性和防腐蚀性能的重要指标。

本规范旨在规定钢筋保护层厚度的检测方法和要求，保证混凝土结构的安全可靠性。

2. 检测方法2.1 面积法将待检测构件表面分割成一定面积的小方格，然后随机选择若干个小方格进行测量。

根据测量值计算出平均值，并与设计要求进行比较，判断是否符合规范要求。

2.2 超声波法使用超声波测量仪器，将传感器放置在待检测的构件表面，通过超声波的传导速度和衰减程度来计算出钢筋保护层厚度。

2.3 电磁感应法使用电磁感应仪器，将传感器靠近待测区域，通过感应到的电磁信号来计算出钢筋保护层厚度。

3. 检测要求3.1 构件表面准备在进行钢筋保护层厚度检测之前，应对构件表面进行清理，确保没有杂物和积尘。

3.2 测量点的选择测量点应随机选择，并应覆盖整个构件表面。

对于柱子等立体构件，应在不同方向上选择测量点。

3.3 测量精度检测仪器应符合国家规定的检测精度要求，并应进行定期检定。

3.4 工程记录检测过程中应记录检测点的位置、测量数值和检测日期等信息，并保存到工程档案中。

4. 结果评定4.1 平均值判定根据测量数据计算出平均值，与设计要求进行比较。

如果平均值在规定范围内，则判定为合格。

4.2 单个测量点判定对于超声波法和电磁感应法，可以通过单个测量点的数值来判定钢筋保护层厚度是否合格。

单个测量点的数值应符合设计要求。

5. 质量控制5.1 检测仪器校准检测仪器应定期进行校准，并有相应的校准记录。

5.2 检测人员培训检测人员应具备相关资质证书，并接受相关培训，熟悉检测方法和操作规程。

5.3 质量管理控制工程施工单位应对钢筋保护层厚度检测工作进行质量管理，包括定期检查和记录。

6. 结论钢筋保护层厚度检测是保证混凝土结构安全可靠性的重要步骤。

按照本规范要求进行检测，可以有效地评估混凝土结构的耐久性和抗腐蚀性能，提高工程质量。

钢筋保护层厚度校准允许偏差

钢筋保护层厚度校准允许偏差钢筋保护层厚度校准允许偏差在建筑工程中，钢筋混凝土结构被广泛使用，而钢筋保护层的厚度是其中一个至关重要的参数。

钢筋保护层的厚度不仅关系到整个结构的安全性，还直接影响着结构的使用寿命。

对于钢筋保护层厚度的校准允许偏差，是一个需要认真对待的问题。

1. 钢筋保护层厚度的意义钢筋保护层厚度指的是混凝土结构中钢筋到混凝土表面的距离。

这一参数的重要性不言而喻，它能够有效地保护钢筋不受外部环境的腐蚀作用，同时在结构发生火灾等情况时，还能提供一定的防火保护。

保持适当的钢筋保护层厚度对于结构的安全和使用寿命至关重要。

2. 钢筋保护层厚度校准允许偏差的标准根据《混凝土结构工程验收规范》（GB 50204-2015）的相关规定，钢筋混凝土结构中的钢筋保护层厚度校准允许偏差应符合国家标准规定的要求。

一般情况下，校准允许偏差值应该在设计要求的范围内，并且在施工过程中需要根据具体情况进行合理调整，以保证结构的安全性和稳定性。

3. 对于钢筋保护层的合理控制钢筋保护层的厚度需要在设计阶段进行合理的规划和控制。

一般来说，在正常情况下，设计应该考虑到混凝土的保护层厚度与钢筋直径的关系，并在施工过程中严格按照设计要求进行控制和调整。

在实际工程中，还需要考虑到混凝土的浇筑和振捣等工艺因素，以确保钢筋保护层的均匀和一致性。

4. 个人观点和理解在我看来，钢筋保护层的厚度是一个重要但容易被忽视的问题。

在实际工程中，我们往往更关注结构的承载能力和外观质量，而对于钢筋保护层的厚度控制往往容易被忽视。

然而，这一参数对于结构的安全性和使用寿命具有重要影响，因此在设计和施工过程中应该引起足够的重视。

5. 总结与回顾钢筋保护层的厚度校准允许偏差是一个需要认真对待的问题。

在施工过程中，我们需要严格按照国家标准和设计要求进行控制，并在实际操作中考虑到各种因素的影响。

只有这样，才能够确保结构的安全和可靠性。

通过以上对钢筋保护层厚度校准允许偏差的探讨，相信大家对这一问题有了更深入的理解。

钢筋保护层检验方法及有关规定

钢筋保护层检验方法及有关规定1、检验的结构部位及数量检验的结构部位和构件数量，应符合以下要求：①检验的结构部位应由监理（建设）、施工等各方根据结构构件的重要性共同选定；②对梁类、板类构件，应各抽取构件数量的2%且不少于5 个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

③对非悬挑梁板类构件，应各抽取构件数量的2%且不少于5 个构件进行检验；④对悬挑梁，应抽取构件数量的5%且不少于10 个构件进行检验；当悬挑梁少于10 个时，应全数检验；⑤对悬挑板，应抽取构件数量的10%且不少于20 个构件进行检验；当悬挑板数量少于20 个时，应全数检验。

2、选定构件的检验部位及数量①对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；②对选定的板类构件，应抽取不少于6 根纵向受力钢筋的保护层厚度进行检验；对于单向板，应沿两受力边检测负弯矩钢筋；对于常见的双向板，应沿两长边检测负弯矩钢筋；检测位置尽量靠近钢筋根部，并且在两长边中间1/2 范围检测。

③对每根钢筋，应在有代表性的不同部位测量 3 点取平均值。

3、检验方法可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损的方法进行校准。

检验误差：不得大于1mm（±1mm）。

①检测面要求：选择适当的检测面，检测面应平整、清洁，并应避开金属预埋件。

对于具有装饰面层的结构及构件，应清除装饰面层后在混凝土面上进行检测。

②钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，量测精度应为0.1mm。

4、检验技术（钢筋探测仪）检测前准备：①检测前，应对钢筋探测仪进行预热和调零，调零时探头应远离金属物体。

在检测过程中，应核查钢筋探测仪的零点状态。

②宜结合设计资料了解钢筋布置情况，检测时应避开钢筋接头和绑丝；更重要的是要设定好被检测钢筋的直径，否则偏差很大。

检测步骤：①钢筋位置确定：探头在检测面上移动，直到钢筋探测仪保护层厚度示值最小，此时探头中心线与钢筋轴线应重合，在相应位置做好标记。

钢筋保护层厚度检测规范

式中
l S�
n S——钢筋平均间距�精确至 1mm� l——n 个钢筋间距的总长度�精确至 1mm。
(3.5.3)
4 检测结果判定
4.0.1 钢筋保护层厚度检验时�纵向受力钢筋保护层厚度的允许偏差�对梁类构件为+10m��-7m�� 对板类构件为 +8m��-5mm。 4.0.2 对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。 4.0.3 结构实体钢筋保护层厚度验收合格应符合下列规定�
5 必要的施工记录等相关资料� 6 检测原因。 3.1.5 根据钢筋设计资料�确定检测区域钢筋的可能分布状况�并选择适当的检测面。检测面宜为混凝土表面�应清洁、平整�并避开金属预埋件。
3.1.6 对于具有饰面层的构件�其饰面层应清洁、平整�并与基体混凝土结合良好。饰面层主体材料以及夹层均不得含有金属。对于含有金属材质的饰面层�应进行清除。对于厚度超过 50mm 的饰面层�宜清除
行表面的垂直距离差应在 0.5mm 之内。试件的尺寸、钢筋埋深可根据仪器的量程设定。宜选择直径为 16mm�25mm 的钢筋�其埋置深度的变动幅度宜在 10mm�60mm 之间。试件尺寸可参考图 A.1。
25
45
10
1
2
直径16mm钢筋
60
图 A.1 校准用试件尺寸示意图
1�直径 16mm 钢筋
2�校准试件
由雷达天线发射电磁波�从与混凝土中电学性质不同的物质如钢筋等的界面反射回来�并再次由混凝土表面的天线接收�根据接收到的电磁波来检测反射体的情况。 2.1.3 实际钢筋保护层厚度
对于光圆钢筋�为混凝土表面与钢筋表面间的最小距离�对于带肋钢筋�其值如图 2.1.3 所示。
C1 C2

钢筋保护层检验规定

钢筋保护层检验一、依据标准：GB 50204—2002 《混凝土结构工程施工质量验收规范》二、仪器设备：PROFOMETER 5 SCANLOG 钢筋扫描仪三、检测方法：1、检检数量：对梁类、板类构件，应各抽取构件数量的2％且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50％。

对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应在有代表性的部位测量1点。

2、允许偏差：纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10，－7mm；对板类构件为＋8，－5mm。

3、检测结果判定：结构实体钢筋保护层厚度验收合格应符合下列规定：（1）全部钢筋保护层厚度检验的合格点率为90％及以上时，钢筋保护层厚度的检验结果应判为合格；（2）当全部钢筋保护层厚度检验合格点率小于90％但不小于80％时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90％及以上时，钢筋保护层厚度的检验结果仍应判为合格；（3）每次抽样检验结果中不合格点的最大偏差均不应大于各类构件允许偏差的1.5倍。

钢筋保护层厚度检验结果不符合《混凝土结构工程施工质量验收规范》（GB50204-2002）中合格条件要求时，应根据检测结果对混凝土构件进行处理。

1、钢筋保护层厚度过小时，除影响钢筋的粘结、锚固外，对构件的防火和耐久性也产生不利的影响，应采取措施加固。

建议在混凝土表面徐刷界面剂，采用直径1mm，方格10mm×10mm的镀锌钢丝网，用射钉将其固定在混凝土表面上，然后抹1：2水泥砂浆，厚度根据需要确定，但不能小于10mm，并应分层粉刷，粉刷时应压实、抹光，并浇水养护至少7天。

2、钢筋保护层厚度过大时，相应减小了混凝土构件的界面有效高度，这时应由原设计单位根据改变后的界面有效高度进行核算，仍能满足结构安全和使用功能的，可予以验收，否则要采取适当的加固措施进行处理。

钢筋保护层厚度规范

钢筋保护层厚度标准保护层指的是混凝土上面那层小部分垫层。

混凝土保护层是指混凝土构件中，起到保护钢筋防止钢筋直接裸露的那一部分混凝土。

混凝土保护层定义：指混凝土构件中，起到保护钢筋防止钢筋直接裸露的那一部分混凝土，从混凝土外表到最外层钢筋〔受力钢筋〕公称直径外边缘之间的最小间隔：对后张法预应力筋，为套管或孔道外边缘到混凝土外表的间隔。

保护层最小厚度的规定是为了使混凝土构造构件满足的耐久性要求和对受力钢筋有效锚固的要求。

1.厚度要求根据2023年新的《混凝土构造设计标准》〔GB50010-2023〕保护层厚度不再是纵向钢筋〔非箍筋〕外缘至混凝土外表的最小间隔，而是“以最外层钢筋〔包括箍筋、构造筋、分布筋等〕的外缘计算混凝土的保护层厚度”。

因此本次修订后保护层设计厚度比原来增加！保护层最小厚度的规定是为了使混凝土构造构件满足的耐久性要求和对受力钢筋有效锚固的要求。

混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。

但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能〔如破坏构件外表的装修层、过大的裂缝宽度会使人恐慌不安〕，而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。

因此，2023年《混凝土构造设计标准》8.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土外表的间隔 )不应小于钢筋的公称直径d，且应符合下表的规定。

一般设计中是采用最小值的。

注：1.混凝土强度等级不大于C25时，表中保护层数值增加5mm.2.钢筋混凝土根底宜设置混凝土垫层，根底中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm.关于厚度的规定第9.2.2条处于一类环境且由工厂消费的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本标准表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂消费的预制构件，当外表采取有效保护措施时，保护层厚度可按本标准表9.2.1中一类环境数值取用。

钢筋保护层厚度检测规范

第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

带肋钢筋保护层厚度C ≈C 01图2.1.3 带肋钢筋保护层厚度C i ≈C 12.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度tC 。

2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号C ti —— 第i 个测点指示钢筋保护层厚度；C t i m , —— 第i 个测点指示钢筋混凝土保护层厚度平均值； C 0 —— 探头垫块厚度；—— 修正系数；S —— 钢筋平均间距。

3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

钢筋保护层厚度及间距检测实施细则

钢筋保护层厚度及间距检测实施细则XXX作业指导书文件编号：XXXXXX第1页共5页第1版第次修订实施日期：2017年01月05日钢筋保护层厚度及间距检测实施细则1.目的为规范本检测机构的混凝土钢筋位置和钢筋保护层厚度检测方法，提高检测精度，特制定本细则。

2.适用范围本细则适用于混凝土结构及构件中钢筋间距和保护层厚度的检测。

不适用于含有铁磁性物质的混凝土检测。

3.编制依据本细则依据《混凝土结构工程施工质量验收规范》GB -2015、《建筑结构检测技术标准》GB/T-2004和《混凝土中钢筋检测技术规程》/T152-2008编制。

4.仪器设备4.1 钢筋扫描仪4.1.1 钢筋扫描仪使用前应采用校准试块进行校准。

当混凝土保护层厚度为10～50mm时，混凝土保护层厚度检测的允许误差为±1mm，钢筋间距检测的允许误差为±3mm，钢筋直径的检测允许误差为±1mm。

当检测误差不能满足要求时，应以剔凿实测为准。

4.1.2 钢筋扫描仪校准有效期为一年。

出现以下情况之一时，应对钢筋扫描仪进行校准：⑴新仪器启用前；⑵检测数据异常，无法进行调整；⑶经过维修或更换主要零件。

5.检测步骤5.1 一般规定5.1.1 检测前宜具备下列资料：1) 工程名称、结构及构件名称以及相应的钢筋设计图纸；2) 建设、设计施工及监理单位名称；3) 混凝土中含有的铁磁性物质；4) 检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5) 施工记录等相关资料；6) 检测原因。

5.1.2 抽样原则⑴钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。

⑵对梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验。

当有悬挑构件时，抽取的构件中悬挑梁类、板类所占比例均不宜小于50%。

5.1.3 根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。

钢筋保护层厚度规范-钢筋保护层

钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。

混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。

2.关于厚度的规定第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。

第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。

钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。

此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。

钢筋保护层厚度检验的合格点率为 90%及以上时为合格。

当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为 90%及以上时才能判为合格。

钢筋保护层厚度检测规范

第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

105106 2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

带肋钢筋保护层厚度C ≈C 01图2.1.3 带肋钢筋保护层厚度C i ≈C 1 2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C 。

2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号C ti —— 第i 个测点指示钢筋保护层厚度；C t i m , —— 第i 个测点指示钢筋混凝土保护层厚度平均值； C 0 —— 探头垫块厚度；—— 修正系数；S —— 钢筋平均间距。

3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

钢筋保护层厚度检测相关规定

《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验相关事项的规定(内部试行2016217)我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下：1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。

结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。

结构实体检测应由监理单位组织施工单位实施，并见证实施过程。

施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。

除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。

2、混凝土强度按本规范10.1.2、10.1.5条执行。

如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。

3、钢筋保护层厚度应由具有相应资质的检测机构完成。

钢筋保护层厚度检验时：（1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。

（2）在统计构件数量时，板是以一个自然间面积为一块板。

（3）梁的抽检频率。

悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。

当悬挑梁数量少于10个时，应全数检验。

地下室梁（土0.000以下）独立于主体部分，按总数的2%且不少于5个确 ^定。

（4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。

（5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。

钢筋保护层厚度检测规范

钢筋保护层厚度检测规范第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》(GB50204-2002)。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

1052 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

C1C2图2.1.3 带肋钢筋保护层厚度C?C i1带肋钢筋保护层厚度C ?C012.1.4指示钢筋保护层厚度t检测时仪器显示的钢筋保护层厚度。

C2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号tC ——第i个测点指示钢筋保护层厚度; itC ——第i个测点指示钢筋混凝土保护层厚度平均值; m,iC ——探头垫块厚度; 0,——修正系数;S ——钢筋平均间距。

1063 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

结构实体钢筋保护层厚度检验

一、结构实体钢筋保护层厚度检验<1>钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：<1.1>钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；<1.2>对梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

<2>对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋，应选择有代表性的不同部位量测3点取平均值。

<3>钢筋保护层厚度的检验，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行校准。

当采用非破损方法检验时，所使用的检测仪器应经过计量检验，检测操作应符合相应规程的规定。

钢筋保护层厚度检验的检测误差不应大于Imm0<4>钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm,-7mm；对板类构件为+8mm,-5mm。

<5>对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。

结构实体钢筋保护层厚度验收合格应符合下列规定：<5.1>当全部钢筋保护层厚度检验的合格率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；<5.2>当全部钢筋保护层厚度检验的合格率小于90%但不小于80%时，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格。

二、混凝土分项工程施工质量验收（一）一般规定vl＞水泥、外加剂道进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：＜1.1＞经产品认证符合要求的产品；vl.2＞同一工程、同一厂家、同一牌号、同一规格的产品，连续三次进场检验均一次检验合格。

钢筋保护层厚度检测规范

第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。

1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。

1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。

金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。

如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。

2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。

2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。

带肋钢筋保护层厚度C ≈C 01图2.1.3 带肋钢筋保护层厚度C i ≈C 1 2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度t C 。

2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。

2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。

2.2 符号C ti —— 第i 个测点指示钢筋保护层厚度；C t i m , —— 第i 个测点指示钢筋混凝土保护层厚度平均值； C 0 —— 探头垫块厚度；—— 修正系数；S —— 钢筋平均间距。

3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。

(完整word版)钢筋保护层厚度规范

钢筋保护层厚度分析分享保护层指的是混凝土上面那层小部分垫层。

混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土.第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2。

1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件,当表面采取有效保护措施时，保护层厚度可按本规范表9。

2。

1中一类环境数值取用.预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2。

3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2。

1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时,应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施.第9.2。

5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

第10.1。

2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。

钢筋保护层厚度检验，需要对重要构件,特别是悬挑梁和板构件,以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪)或局部破损的方法检验.此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为—7—+10mm；对板类构件为-5—+8mm.钢筋保护层厚度检验的合格点率为 90％及以上时为合格.当合格点率小于90％，但不小于 80%，可再抽取相同数量的构件检验,当两次抽减总和计算的合格点率为 90％及以上时才能判为合格。

且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。

钢筋保护层厚度的规范规定及检测的方法和厚度偏差的处理

钢筋的保护层是指主筋还是指箍筋?
• 根据2010版新规范平法图集(11G101-1)定义，钢筋保护层，是最外层钢筋外边缘至混凝土表面的距离。
• 所以是从箍筋外层算起。最外层钢筋边缘就是箍筋，可知保护层厚度是从箍筋开始算起。
• 而根据03G101则是指砼面到主筋，也就是箍筋不算。柱到柱主筋，梁到梁主筋。
原位标注表。示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为 6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵筋为4根直径18的二级钢，全部伸入支座；以后类推
7
配筋构造分析
8
柱平法标注——截面注写方式
9
柱平法标注----例题
• KZ1集中标注： • 650*600：表示柱的截面
尺寸 • 4 22：表示角部纵筋为4
根22的二级钢 • Ф10·100/200：表示箍筋
为10的一级钢和间距。
• b边中部配5 22纵筋 • h边中部4 20筋
10
柱平法标注——纵筋
• 柱纵筋 • 当柱纵筋直径相同，各边根数也相同时（包括矩
钢筋的保护层厚度的作用1
• 钢筋的保护层厚度，有些书籍中也称作混凝土的保护层厚度，在钢筋混凝土结构构件中，钢筋骨架是被浇筑在混凝土之中的，由于钢筋的化学成分比较活跃，在空气中比较容易被锈蚀，为了保证钢筋的耐久性能，同时也是为了混凝土构件对钢筋有着可靠和有效的握裹力，必须要求在钢筋骨架的四周有一定厚度的混凝土将钢筋包裹住，
无侵蚀性的水或土直接接触的环境；寒冷和寒冷地区的冰冻线以下与无侵
蚀性的水或土直接接触的环境
二b

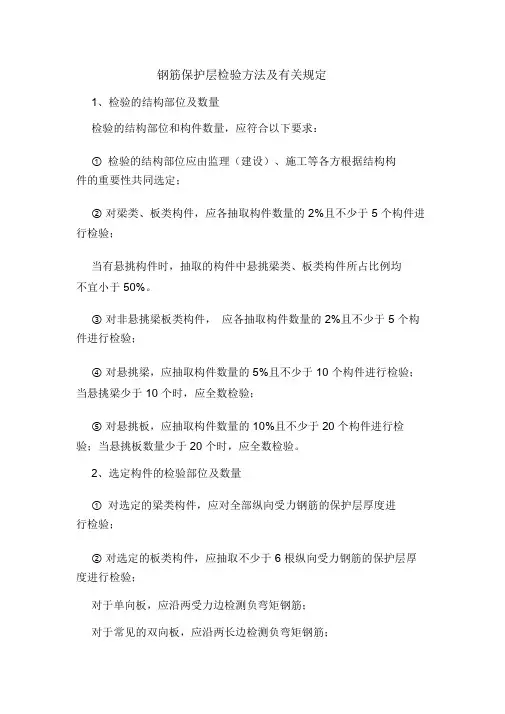

关于工程实体钢筋保护层厚度试验检测规定总结

关于工程实体钢筋保护层厚度试验检测规定总结针对目前各个规范、国家规定，关于工程实体钢筋保护层厚度试验检测规定不一。

为方便查阅，作以下总结：
工程实体钢筋保护层厚度试验检测规定总结
序号规定值或允许偏差
（mm）
依据规范
1
梁、板、拱肋及拱上建筑±5
JTG F80-1-2017 基础、锚腚、墩台身、墩柱±10
2 按统计方法评定，特征值与设计值比值介于
0.9～1.3的为合格，计算合格率。

（交安监发〔2016〕86号）
3
梁类构件﹢10，-7
GB50204-2015 板类构件﹢8，-5
（1）《公路工程质量检验评定标准 JTG F80-1-2017，第一册土
建工程》，表格8.3.1-1。

（2）《公路水运建设工程质量安全督查办法.（交安监发〔2016〕86号）》，附件4 公路工程项目实体质量督查表。

（3）《混凝土结构工程施工质量验收规范GB50204-2015》，附录F 结构实体钢筋保护层厚度检验。
