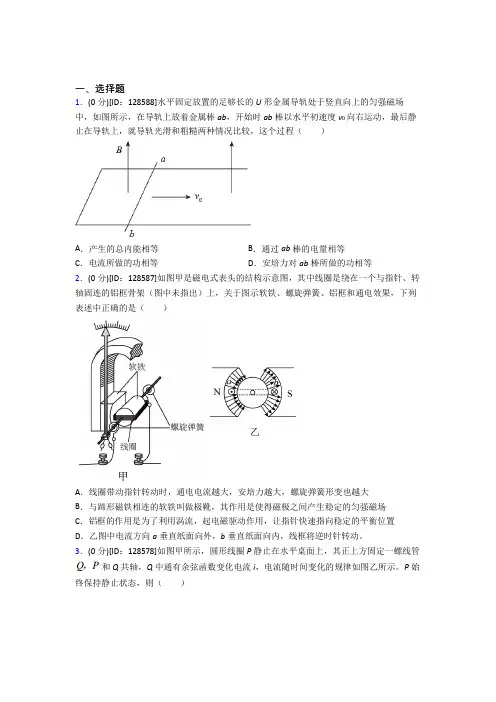

(易错题)高中物理选修二第二章《电磁感应》检测题(包含答案解析)(1)
一、选择题1．(0分)[ID：128588]水平固定放置的足够长的U形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab，开始时ab棒以水平初速度v0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（）A．产生的总内能相等B．通过ab棒的电量相等C．电流所做的功相等D．安培力对ab棒所做的功相等2．(0分)[ID：128587]如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。
3．(0分)[ID：128578]如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管，和Q共轴，Q中通有余弦函数变化电流i，电流随时间变化的规律如图乙所示。
P始Q P终保持静止状态，则（）A ．O 时刻，P 中有最大的感应电流B ．1t 时刻，P 有收缩的趋势C ．2t 时刻，穿过P 的磁通量最小，感应电流最大D ．3t 时刻，穿过P 的磁通量最大，感应电流最大4．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。
将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。
现对两条状新型合金材料下面的铜片加热，则（ ）A ．甲图线圈有收缩的趋势B ．乙图线圈有收缩的趋势C ．甲图线圈中一定产生逆时针方向的感应电流D ．乙图线圈中一定产生顺时针方向的感应电流5．(0分)[ID ：128567]如图所示灯A L ，B L 完全相同，带铁芯的线圈L 的电阻可忽略。
人教版高中物理选修1-1第二章磁场单元检测
．有关洛伦兹力和安培力的描述，正确的是（）．通电直导线处于匀强磁场中一定受到安培力的作用．安培力是大量运动电荷所受洛伦兹力的宏观表现．带电粒子在匀强磁场中运动受到的洛伦兹力做正功．通电直导线在磁场中受到的安培力方向与磁场方向平行．下列说法正确的是（）．一小段通电导线放在某处不受安培力作用，则该处磁感应强度为零可知，磁感应强度大小与放入该处的通电导线的，故导线中电流越大，其周围磁感应强度越小．地磁场对宇宙射线无阻挡作用．地磁场对宇宙射线的阻挡作用各处相同．地磁场对直射地球的宇宙射线的阻挡作用在赤道附近最强，两极地区最二、实验、填空题（共18分。
把正确答案填在题中的横线上或按题目要求分）通电螺线管中通以如图所示方向的电流，请在图中标出各个分）如图所示，阴极射线管（A为其阴极）放在蹄形磁铁的、B两极分别接直流高压电源的______和____________偏转（填“向上”“向下”或“不”）。
通过该实验我们能得出什么结论？__________。
分。
要求写出必要的文字说明、主要方程式和重要演算步骤，有数值计算的要明确写出数值和单位，只有最终结果的不得分）＝10 cm的直导线垂直磁感线方向放入如图所向下磁场对运动电荷有力的作用－7 T （2）1.5×10－7 N 垂直于导线向上BIL得B＝FIL＝5×10－7 T。
）当导线中电流变化时，导线所在处的磁场不变，则小球的受力情况如图所示。
由于N＝qE＋qvB）。
可见随着v的增大，F合减小，由牛顿第二定律可知，小球先做加速度越来越小的变加速运动，最后做匀速直线运动。
故当μqEm。
当F合＝0，即a＝0。
2017人教版高中物理选修第二章《磁场》过关检测题
第二童过关检测（时间：45分钟满分：100分）—、选择题（本题共8小题,每小题6分，共48分、在每小题给岀的四个选项中，有的小题只 有一个选项正确，有的小题有多个选项正确）1、 发现通电导线周羽存在磁场的科学家就是（）A 、洛伦兹B 、库仑C 、法拉第D 、奥斯特答案：D解析:丹麦科学家奥斯特发现了电流的磁效应，揭示了电与磁的联系、2、 假若地球的磁场就是由于地球自转与地球带电而产生的，则下列说法正确的就是（）A 、 地球带正电B 、 地球带负电C 、 在北京，小磁针静止时，北极指向偏西D 、 在悉尼，小磁针静止时，北极指向偏东答案:BC解析:地球自西向东自转，地理的北极在地磁南极附近，由安培左则知地球带负电，形成从地 球北极俯视顺时针方向的电流才能形成地磁，故选项B 正确；由磁偏角知，指南针所指的北 方都就是离开地理北极而略向四偏，故C 正确、3、 如图所示，将磁铁靠近阴极射线管（电子射线管）时，发现电子朿会发生偏转、使电子偏 转的作用力就是（）A 、电场力B 、重力C 、安培力D 、洛伦兹力答案：D解析：运动电子在磁场中应该受洛伦兹力作用、4、一通电直导线用细线悬挂于匀强磁场中，磁场及电流方向如图所示、通电导线所受安培力 的方向就是（）解析:由左手左则可知安培力方向垂直于导线向下，所以选项D 正确、5、（2014 •山东日照学业水平考试模拟）南极考察队队员在地球南极附近用弹簧测力汁竖直A 、水平向左C 、竖直向上答案:DB 、水平向右 D 、竖直向下悬挂一未通电螺线管，如图所示、下列说法正确的就是（）答案：ABC解析：磁流体发电机就是利用带电粒子在磁场中受洛伦兹力向A 、B 两极偏转，从而保证A 、 B 两极间有足够的正负电荷形成电源两极：电子显像管就是利用磁场中电子受洛伦兹力偏转 打到荧光屏上显像；回旋加速器就是利用带电粒子在磁场中偏转半周达到回旋再加速的目的; 洗衣机就是磁场对电流产生安培力，从而使洗衣机转动.故选A 、B 、C 、8、如图所示，英中正确反映两根大头针被条形磁铁吸起时的真实情况的就是（ ）A、图甲C.图丙 B 、图乙 D 、图乙与图丙答案：C 解析:大头针被吸到磁铁一端后被磁化，针帽与磁极的极性相反，针尖极性与针帽相反，但同 一磁极上的两枚大头针针尖必为同名磁极，根据同名磁极相互排斥可知，两大头针应分开•故 只有丙图正确、 二、填空题（每小题9分，共18分、把答案填在题中的横线上或按题目要求作答）9、如图所示，在磁感应强度大小为B 、方向竖直向下的匀强磁场中，垂直于磁场方向放巻 长度为L 的通电导体跟、若导体中的电流大小为I,且方向由到N,则MN 受到的安培力的 大小为 ______________ ,方向 _________ 、答案:BIL 垂直纸而向里解析:安培力的大小F=BIL,方向由左手定则判定应垂直纸面向里、10、在某匀强磁场中，有两个电子以不同的速率在做匀速圆周运动、它们受到的洛伦兹力方 向 ___________ （选填 亠定"或 不一定"）跟速度方向垂直：它们受到的洛伦兹力大小一疋 _______ ，做圆周运动的半径一泄 ______ ，周期一怎 _____ （以上三空选填相等"或不相 等”）、 答案:一左不相等不相等相等解析:洛伦兹力的方向由左手泄则判定，其方向与磁场方向与运动方向必垂直：它们运动过程 A.磁流体发电机 B.电子显像管C.回旋加速器D.洗衣机中洛伦兹力提供向心力，做匀速圆周运动，由牛顿第二左律知qvB=,所以圆周运动的半径R=, 显然R与电子速率成正比，因为速率v不同,则它们受到的洛伦兹力大小不相等，做圆周运动的半径也不相等、由周期公式*得T=,显然周期T与速率v无关，所以两电子圆周运动的周期一定相等、三、计算题（每小题17分，共34分、解答应写出必要的文字说明、方程式与重要的演算步骤，只写出最后答案的不得分、有数值汁算的题,答案中必须明确写岀数值与单位）11、赤道上的地磁场可以瞧成匀强磁场，长为20 m的通电直导线垂直于地磁场方向放置于赤道上，当导线中电流为30 A时，导线受到的安培力大小为3x10^ N、求：（1）赤道上地磁场的磁感应强度大小、（2）若导线中的电流减小为20 A时，导线受到的安培力大小、答案：（1）0、5xl04 T （2） 2x102 N解析：（1）如图所示，地磁场方向由南向北，导线垂直地磁场放置，已知F奸3x102 N,导线长度L=20 m,其中电流1=30 A,由安培力F奸BIL知B= T=0、5x10^ T、（2）若导线中电流减小为20 A,则安培力F'=BI'L=O. 5xl0F20x20 N=2xl02 N、12、如图所示，一边长为0、20 m的正方形区域ACDE内，有一大小为1、67x 10 3 T、方向垂直正方形所在平而的匀强磁场、一质子从AE边中点M垂直AE边射入磁场，从DE边中点N射出、已知质子质量为1、67x 1027 kg,质子电荷量为1、60x10 19 C.求：B；■ •••• I!••••!•I成—y切（1）质子在磁场中运动的轨道半径、（2）质子射入磁场时的速度大小、答案：（1）0、1 m （2） K 6x io4 m/s解析：（1）连接MN,质子运动轨道的圆心应在弦眼的垂直平分线上：质子从M点垂直AE边射入磁场，圆心应在ME（或延长线）上，由此可以确左质子运动轨道的圆心在E点、设正方形区域边长为a,则轨道半径r==0. 1 m、（2）设质子速度为Y,由牛顿第二立律有qvB二得v=代入数据可得尸1、6x12 m/s、。

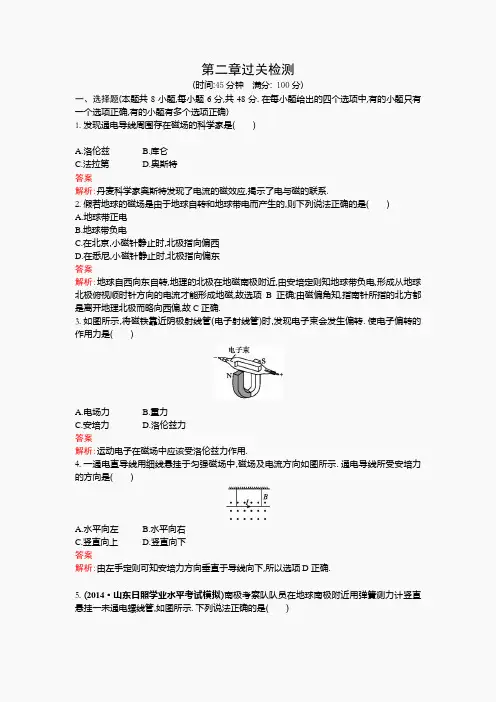

高中物理(人教版)选修1-1：第二章 磁场 过关检测题 word版含解析
第二章过关检测(时间:45分钟满分: 100分)一、选择题(本题共8小题,每小题6分,共48分.在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确)1.发现通电导线周围存在磁场的科学家是()A.洛伦兹B.库仑C.法拉第D.奥斯特答案解析:丹麦科学家奥斯特发现了电流的磁效应,揭示了电与磁的联系.2.假若地球的磁场是由于地球自转和地球带电而产生的,则下列说法正确的是()A.地球带正电B.地球带负电C.在北京,小磁针静止时,北极指向偏西D.在悉尼,小磁针静止时,北极指向偏东答案解析:地球自西向东自转,地理的北极在地磁南极附近,由安培定则知地球带负电,形成从地球北极俯视顺时针方向的电流才能形成地磁,故选项B正确;由磁偏角知,指南针所指的北方都是离开地理北极而略向西偏,故C正确.3.如图所示,将磁铁靠近阴极射线管(电子射线管)时,发现电子束会发生偏转.使电子偏转的作用力是()A.电场力B.重力C.安培力D.洛伦兹力答案解析:运动电子在磁场中应该受洛伦兹力作用.4.一通电直导线用细线悬挂于匀强磁场中,磁场及电流方向如图所示.通电导线所受安培力的方向是()A.水平向左B.水平向右C.竖直向上D.竖直向下答案解析:由左手定则可知安培力方向垂直于导线向下,所以选项D正确.5.(2014·山东日照学业水平考试模拟)南极考察队队员在地球南极附近用弹簧测力计竖直悬挂一未通电螺线管,如图所示.下列说法正确的是()A.若将a端接电源正极端接电源负极,则弹簧测力计示数将减小B.若将a端接电源正极端接电源负极,则弹簧测力计示数将增大C.若将b端接电源正极端接电源负极,则弹簧测力计示数将增大D.不论螺线管通电情况如何,弹簧测力计示数均不变答案解析:分析弹簧测力计示数是否变化或怎样变化,关键在于确定螺线管与地磁场之间的作用情况.一方面,可以将地球等效处理为一个大磁铁,地理南极相当于磁铁的N极,因而在南极附近地磁场方向近似竖直向上,如图所示.另一方面,可利用安培定则判定通电螺线管在周围产生的磁场方向,再根据“同名磁极相斥,异名磁极相吸”原理可判定螺线管与地磁场之间的作用情况,故正确选项为A、C.6.关于磁场、磁感线,下列说法中正确的是()A.磁场并不是真实存在的,而是人们假想出来的B.磁铁周围磁感线的形状,与铁屑在它周围排列的形状相同,说明磁场呈线条形状,磁感线是磁场的客观反映C.磁感线可以用来表示磁场的强弱和方向D.磁感线类似电场线,它总是从磁体的N极出发,到S极终止答案解析:磁针放在磁体的周围受到力的作用,说明磁体在周围空间产生了磁场,磁场是一种客观物质,由此可知选项A是错误的;人们为了形象地描绘磁场,用图形——磁感线将抽象的磁场描绘出来,磁感线是假想的曲线,其客观上并不存在,铁屑在磁场中被磁化为小磁针,在磁场的作用下转动,最终规则地排列起来,显示出磁感线的分布特点,并非磁场的客观反映.电流的磁场和磁体的磁场的磁感线都是闭合曲线,在磁体外从N极到S极,在磁体内从S极到N极,不像电场线从正电荷出发到负电荷终止,不闭合.由此可知选项B、D是错误的,选项C正确. 7.带电粒子在磁场中发生偏转的物理原理可运用于各种科学实验和电器中,下面利用了此物理原理的装置有()答案解析:磁流体发电机是利用带电粒子在磁场中受洛伦兹力向A、B两极偏转,从而保证A、B两极间有足够的正负电荷形成电源两极;电子显像管是利用磁场中电子受洛伦兹力偏转打到荧光屏上显像;回旋加速器是利用带电粒子在磁场中偏转半周达到回旋再加速的目的;洗衣机是磁场对电流产生安培力,从而使洗衣机转动,故选A、B、C.8.如图所示,其中正确反映两根大头针被条形磁铁吸起时的真实情况的是()A.图甲B.图乙C.图丙D.图乙和图丙答案解析:大头针被吸到磁铁一端后被磁化,针帽与磁极的极性相反,针尖极性与针帽相反,但同一磁极上的两枚大头针针尖必为同名磁极,根据同名磁极相互排斥可知,两大头针应分开,故只有丙图正确.二、填空题(每小题9分,共18分.把答案填在题中的横线上或按题目要求作答)9.如图所示,在磁感应强度大小为B、方向竖直向下的匀强磁场中,垂直于磁场方向放置长度为L的通电导体.若导体中的电流大小为I,且方向由M到N,则受到的安培力的大小为,方向.答案垂直纸面向里解析:安培力的大小,方向由左手定则判定应垂直纸面向里.10.在某匀强磁场中,有两个电子以不同的速率在做匀速圆周运动.它们受到的洛伦兹力方向(选填“一定”或“不一定”)跟速度方向垂直;它们受到的洛伦兹力大小一定,做圆周运动的半径一定,周期一定(以上三空选填“相等”或“不相等”).答案:一定不相等不相等相等解析:洛伦兹力的方向由左手定则判定,其方向与磁场方向和运动方向必垂直;它们运动过程中洛伦兹力提供向心力,做匀速圆周运动,由牛顿第二定律知,所以圆周运动的半径,显然R与电子速率成正比,因为速率v不同,则它们受到的洛伦兹力大小不相等,做圆周运动的半径也不相等.由周期公式得,显然周期T与速率v无关,所以两电子圆周运动的周期一定相等.三、计算题(每小题17分,共34分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不得分.有数值计算的题,答案中必须明确写出数值和单位)11.赤道上的地磁场可以看成匀强磁场,长为20m的通电直导线垂直于地磁场方向放置于赤道上,当导线中电流为30A时,导线受到的安培力大小为3×10-2N.求:(1)赤道上地磁场的磁感应强度大小.(2)若导线中的电流减小为20A时,导线受到的安培力大小.答案:(1)0.5×10-4T(2)2×10-2N解析:(1)如图所示,地磁场方向由南向北,导线垂直地磁场放置,已知F安=3×10-2N,导线长度20m,其中电流30 A,由安培力F安知0.5×10-4T.(2)若导线中电流减小为20A,则安培力F''0.5×10-4×20×202×10-2N.12.如图所示,一边长为0.20m的正方形区域内,有一大小为1.67×10-3T、方向垂直正方形所在平面的匀强磁场.一质子从边中点M垂直边射入磁场,从边中点N射出.已知质子质量为1.67×10-27,质子电荷量为1.60×10-19C.求:(1)质子在磁场中运动的轨道半径.(2)质子射入磁场时的速度大小.答案:(1)0.1m(2)1.6×104解析:(1)连接,质子运动轨道的圆心应在弦的垂直平分线上;质子从M点垂直边射入磁场,圆心应在(或延长线)上,由此可以确定质子运动轨道的圆心在E点.设正方形区域边长为a,则轨道半径0.1m.(2)设质子速度为v,由牛顿第二定律有得代入数据可得1.6×104 .。

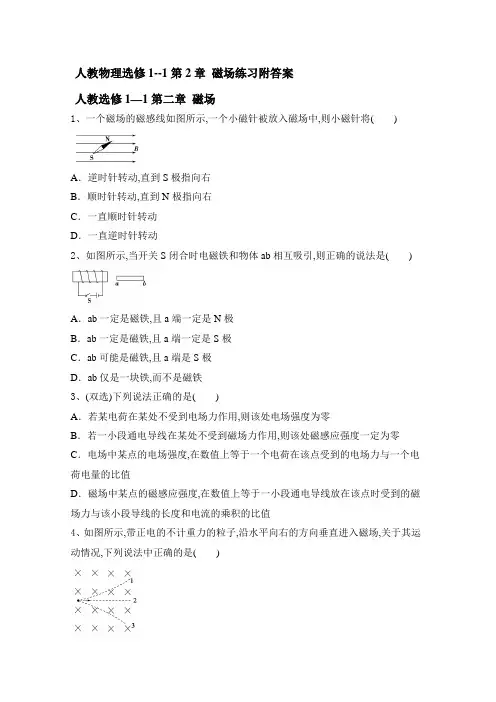

人教版高中物理选修1--1第2章 磁场练习附答案
人教物理选修1--1第2章磁场练习附答案人教选修1—1第二章磁场1、一个磁场的磁感线如图所示,一个小磁针被放入磁场中,则小磁针将()A．逆时针转动,直到S极指向右B．顺时针转动,直到N极指向右C．一直顺时针转动D．一直逆时针转动2、如图所示,当开关S闭合时电磁铁和物体ab相互吸引,则正确的说法是()A．ab一定是磁铁,且a端一定是N极B．ab一定是磁铁,且a端一定是S极C．ab可能是磁铁,且a端是S极D．ab仅是一块铁,而不是磁铁3、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用,则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用,则该处磁感应强度一定为零C．电场中某点的电场强度,在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度,在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值4、如图所示,带正电的不计重力的粒子,沿水平向右的方向垂直进入磁场,关于其运动情况,下列说法中正确的是()A．如图中轨迹1所示B．如图中轨迹2所示C．如图中轨迹3所示D．垂直纸面向里运动5、(双选)关于磁性材料被磁化的原因,下列说法中正确的是()A．磁性材料被磁化时,分子电流的取向完全一致B．磁性材料被磁化时,分子电流的取向趋向一致C．磁化越厉害,分子电流的取向趋向一致的程度越高D．磁化前,磁性材料中几乎没有分子电流,故不显磁性6、如图所示,小磁针放置在匀强磁场中,小磁针静止时的指向正确的是()7、(双选)如图所示,一束带电粒子沿着水平方向平行地飞过磁针的上方时,磁针的S 极向纸内偏转．这束带电粒子束可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束8、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道,该轨道长7.5 m,宽1.5 m．若发射质量为50 g的炮弹从轨道左端初速度为零开始加速,当回路中的电流恒为20 A时,最大速度可达3 km/s.轨道间所加磁场为匀强磁场,不计空气及摩擦阻力．下列说法正确的是()A．磁场方向为竖直向下B．磁场方向为水平向右C．磁感应强度的大小为103 TD．电磁炮的加速度大小为3×105 m/s29、匀强磁场中一个运动的带电粒子,受到洛伦兹力F的方向如图所示,则该粒子所带电性和运动方向可能是()A．粒子带负电,向下运动B．粒子带正电,向左运动C．粒子带负电,向上运动D．粒子带正电,向右运动10、电磁铁的铁芯应该是()A．磁化后磁性不易消失的磁性材料B．磁化后不易保持磁性的磁性材料C．磁化后磁性不能完全消失的磁性材料D．以上材料均可以11、如图所示,一个小磁针位于圆心,且与圆在同一竖直平面内,现使一个带负电小球在竖直平面内沿圆周逆时针高速旋转,则()A．小磁针的N极向纸面里转B．小磁针的N极向纸面外转C．小磁针在纸面内向左摆动D．小磁针在纸面内向右摆动12、如图为某一磁场中画出的一条磁感线,能确定a、b两点磁场的强弱吗？为什么？13、思考判断(1)磁感应强度的单位是特斯拉．( )(2)由公式B＝FIL可知B与F成正比,与IL成反比．( )(3)小磁针的N极在磁场中某点的受力方向,就是这点的磁感应强度方向．( )(4)安培力的方向与磁感应强度的方向相同．( )(5)电动机是利用通电线圈在磁场中受安培力来工作的．( )(6)电动机将电能转化为机械能．( )(7)在左手定则中,大拇指所指方向为电流方向．( ) 14、普通录音机是通过一个磁头来录音的．磁头的结构如图所示,在一个环形铁芯上绕一组线圈,铁芯有个缝隙,工作时,磁带就贴着缝隙移动．录音时,磁头线圈跟微音器相连,磁带上涂有一层磁粉,磁粉能被磁化且有剩磁．微音器的作用是把声音变化转化成电流变化,问普通录音机是根据物理学什么来工作的？2020--2021人教物理选修1--1第2章磁场练习附答案人教选修1—1第二章磁场1、一个磁场的磁感线如图所示,一个小磁针被放入磁场中,则小磁针将()A．逆时针转动,直到S极指向右B．顺时针转动,直到N极指向右C．一直顺时针转动D．一直逆时针转动【答案】B[因为小磁针N极受磁场力的方向就是磁场的方向,故选项B正确．] 2、如图所示,当开关S闭合时电磁铁和物体ab相互吸引,则正确的说法是()A．ab一定是磁铁,且a端一定是N极B．ab一定是磁铁,且a端一定是S极C．ab可能是磁铁,且a端是S极D．ab仅是一块铁,而不是磁铁【答案】C[S闭合时,螺线管就产生了磁场,且右边是N极,若ab是磁铁,则左边是S极;也可能ab是一块铁．]3、(双选)下列说法正确的是()A．若某电荷在某处不受到电场力作用,则该处电场强度为零B．若一小段通电导线在某处不受到磁场力作用,则该处磁感应强度一定为零C．电场中某点的电场强度,在数值上等于一个电荷在该点受到的电场力与一个电荷电量的比值D．磁场中某点的磁感应强度,在数值上等于一小段通电导线放在该点时受到的磁场力与该小段导线的长度和电流的乘积的比值【答案】AC[磁场不同于电场,如通电导线与磁场平行,则安培力为零,选项B错误,选项A正确;由电场强度的定义可知选项C正确;导线与磁场垂直时才有B＝F IL,故选项D错误．]4、如图所示,带正电的不计重力的粒子,沿水平向右的方向垂直进入磁场,关于其运动情况,下列说法中正确的是()A．如图中轨迹1所示B．如图中轨迹2所示C．如图中轨迹3所示D．垂直纸面向里运动【答案】A[由左手定则可知,选项A正确．]5、(双选)关于磁性材料被磁化的原因,下列说法中正确的是()A．磁性材料被磁化时,分子电流的取向完全一致B．磁性材料被磁化时,分子电流的取向趋向一致C．磁化越厉害,分子电流的取向趋向一致的程度越高D．磁化前,磁性材料中几乎没有分子电流,故不显磁性【答案】BC[磁性材料未被磁化时,内部各分子电流的取向是杂乱无章的,它们的磁场相互抵消,对外不显磁性;当受到外磁场作用时,各分子电流的取向变得大致相同．]6、如图所示,小磁针放置在匀强磁场中,小磁针静止时的指向正确的是()【答案】B[小磁针静止时N极指的方向就是磁场的方向,也就是磁感线的方向,故选项B正确．]7、(双选)如图所示,一束带电粒子沿着水平方向平行地飞过磁针的上方时,磁针的S 极向纸内偏转．这束带电粒子束可能是()A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束【答案】BC[S极向里转,表明小磁针所在处的磁场方向垂直纸面向外,由安培定则知,磁针上方的电流方向水平向左．若是正离子束,其飞行方向是水平向左;若是负离子束,飞行方向是水平向右．]8、电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器．如图为美国试验所采用的电磁轨道,该轨道长7.5 m,宽1.5 m．若发射质量为50 g的炮弹从轨道左端初速度为零开始加速,当回路中的电流恒为20 A时,最大速度可达3 km/s.轨道间所加磁场为匀强磁场,不计空气及摩擦阻力．下列说法正确的是()A．磁场方向为竖直向下B．磁场方向为水平向右C．磁感应强度的大小为103 TD．电磁炮的加速度大小为3×105 m/s2【答案】C[由左手定则知磁场方向应竖直向上,A、B错误;由v2＝2ax得a＝v2 2x＝6×105 m/s2,D错误;又BIL＝ma,所以B＝maIL＝1.0×103 T,C正确．]9、匀强磁场中一个运动的带电粒子,受到洛伦兹力F的方向如图所示,则该粒子所带电性和运动方向可能是()A．粒子带负电,向下运动B．粒子带正电,向左运动C．粒子带负电,向上运动D．粒子带正电,向右运动【答案】A[据左手定则,让磁感线穿过掌心,拇指指向F的方向,可判断出四指向上,这样存在两种可能：粒子带正电向上运动或粒子带负电向下运动．而粒子左右运动受力沿上下方向,故A正确,B、C、D错误．]10、电磁铁的铁芯应该是()A．磁化后磁性不易消失的磁性材料B．磁化后不易保持磁性的磁性材料C．磁化后磁性不能完全消失的磁性材料D．以上材料均可以【答案】B[应由软磁性材料做成,磁化后不易保持磁性．故选B.]11、如图所示,一个小磁针位于圆心,且与圆在同一竖直平面内,现使一个带负电小球在竖直平面内沿圆周逆时针高速旋转,则()A．小磁针的N极向纸面里转B．小磁针的N极向纸面外转C．小磁针在纸面内向左摆动D．小磁针在纸面内向右摆动【答案】A[带负电的小球在竖直平面内逆时针旋转,形成顺时针方向的环形电流,根据安培定则,可判断出该环形电流的中心磁场方向垂直纸面向里,所以小磁针的N极向纸面里转,选项A正确．]12、如图为某一磁场中画出的一条磁感线,能确定a、b两点磁场的强弱吗？为什么？[解析]不能确定．因为不知道空间其他位置磁感线的分布情况,从而磁感线的疏密程度无法得知,所以不能判断磁场的强弱．[答案]见解析13、思考判断(1)磁感应强度的单位是特斯拉．( )(2)由公式B＝FIL可知B与F成正比,与IL成反比．( )(3)小磁针的N极在磁场中某点的受力方向,就是这点的磁感应强度方向．( )(4)安培力的方向与磁感应强度的方向相同．( )(5)电动机是利用通电线圈在磁场中受安培力来工作的．( )(6)电动机将电能转化为机械能．( )(7)在左手定则中,大拇指所指方向为电流方向．( ) 【答案】（1）√（2）×（3）√（4）×（5）√（6）√（7）×14、普通录音机是通过一个磁头来录音的．磁头的结构如图所示,在一个环形铁芯上绕一组线圈,铁芯有个缝隙,工作时,磁带就贴着缝隙移动．录音时,磁头线圈跟微音器相连,磁带上涂有一层磁粉,磁粉能被磁化且有剩磁．微音器的作用是把声音变化转化成电流变化,问普通录音机是根据物理学什么来工作的？[解析]声音的变化经微音器转化为电流的变化,变化的电流流过线圈,在铁芯中产生变化的磁场,磁带经过磁头时磁粉被不同程度地磁化,并留下剩磁,这样,声音的变化就被记录成不同程度的磁化．[答案]见解析。
人教版初中高中物理选修二第二章《电磁感应》经典习题(含答案解析)(1)
一、选择题1．“凸”字形硬质闭合金属线框各边长如图所示，线框右侧有一宽度为3L 的匀强磁场区域。
磁场方向垂直于纸面向里。
线框在纸面内始终以速度v 向右匀速运动，0t 时，线框开始进入磁场。
选逆时针方向为正，在线框穿过匀强磁场区域的过程中，线框中的感应电流 i 随时间t 变化的图像正确的是（ ）A ．B ．C ．D ．2．如图所示，竖直平面内有一半径为a ，总电阻为R 的金属环，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点用金属铰链连接长度为2a 、电阻为2R 的导体棒MN 。
MN 由水平位置紧贴环面摆下，当摆到竖直位置时，N 点的线速度大小为v ，则这时MN 两端的电压大小为（ ）A ．6BavB ．3BavC ．23BavD ．Bav3．如图所示，由一根金属导线绕成闭合线圈，线圈圆的半径分别为R 、2R ，磁感应强度B 随时间t 的变化规律是B kt =（k 为常数），方向垂直于线圈平面，闭合线圈中产生的感应电动势为（ ）A ．2k R πB ．25k R πC ．23k R πD ．24k R π 4．图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈。
实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同。
下列说法正确的是（ ）A ．图1中，A 1与L 1的电阻值相同B ．图1中，闭合S 1，电路稳定后，A 1中电流大于L 1中电流C ．图2中，变阻器R 与L 2的电阻值相同D ．图2中，闭合S 2瞬间，L 2中电流与变阻器R 中电流相等5．如图所示，两个灯泡L 1、L 2的电阻相等，电感线圈L 的电阻可忽略，开关S 从断开状态突然闭合，稳定之后再断开，下列说法正确的是（ ）A ．闭合开关之后L 1立刻变亮、L 2逐渐变亮，然后L 1、L 2逐渐变暗B．闭合开关之后L1、L2同时变亮，然后L1逐渐变亮，L2逐渐变暗C．断开开关之后L1立即熄灭、L2逐渐变暗D．断开开关之后L1逐渐变暗，L2闪亮一下再熄灭6．如图所示，光滑的金属轨道分水平段和圆弧段两部分，O点为外侧圆弧的圆心。
(常考题)人教版高中物理选修二第二章《电磁感应》测试(含答案解析)
一、选择题C在上海浦东国际机场首飞成功，1．(0分)[ID：128560]近日，第二架国产大飞机919C在上海上空水平匀速飞行，由于地磁场的存在，其机翼就会切割磁感线，下列说法919正确的是（）A．机翼左端的电势比右端电势低B．机翼左端的电势比右端电势高C．飞机飞行过程中洛伦兹力做正功D．飞机飞行过程中洛伦兹力做负功2．(0分)[ID：128552]图中两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。
abcd是位于纸面内的直角梯形线圈，ab与dc间的距离也为L。
t=0时刻，ab边与磁场区域边界重合（如图）。
现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。
取沿a→d→c→b→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）A．B．C．D．3．(0分)[ID：128550]空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN所示。
一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r 的圆环固定在纸面内，圆心O在MN上。
t＝0时磁感应强度的方向如图所示；磁感应强度B随时间t的变化关系如图所示。
则在t＝0到t＝t1的时间间隔内圆环中的感应电流大小为（）A ．002B rS t ρ B ．2004B r t πC ．004B rS t ρD ．2002B r t π 4．(0分)[ID ：128546]如图所示，单匝正方形线圈在外力作用下以速度v 向右匀速进入匀强磁场，第二次又以速度2v 匀速进入同一匀强磁场。
第二次进入磁场与第一次进入比较（ ）A ．回路的电流21:2:1I I =B ．外力的功率21:2:1P P =C ．产生的热量21:4:1Q Q =D ．回路中流过的电量21:4:1q q =5．(0分)[ID ：128542]在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采取了双线绕法，如图所示，其道理是（ ）A ．当电路中的电流变化时，两股导线中产生的自感电动势相互抵消B ．当电路中的电流变化时，两股导线中产生的感应电流相互抵消C ．当电路中的电流变化时，电流的变化量相互抵消D ．当电路中的电流变化时，两股导线中产生的磁通量相互抵消6．(0分)[ID ：128530]如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略。
2017人教版高中物理选修11第二章《磁场》同步检测
2017人教版高中物理选修1T第二章《磁场》word同步检测第二章磁场分，有选错或不选的得0分，共36分）1、关于磁感应强度的概念，下而说法中正确的就是（）A、由磁感应强度的立义式Q二必Z可知，磁感应强度与磁场力成正比，与电流与导线长度的乘积成反比B、一小段通电导线在空间某处不受磁场力的作用，那么该处的磁感应强度一泄为零C、一小段通电导线放在磁感应强度为零的位置上,它受到的磁场力一泄等于零D、磁场中某处的磁感应强度的方向，跟电流在该处所受磁场力的方向相同2、如图2-1所示，圆环上带有大量的负电荷, 当圆环以轴心沿如图所示方向转动时，则“、b、G 〃四个小磁针的运动情况就是（）图2—1A、曰、力、。
不动，c的N极朝纸外B、“、力、。
的N极都朝纸内，c的N极朝纸外C、。
不动，c的N极朝纸外,a、0的N极都朝纸内D、“、X。
的N极都朝纸外，c的N极朝纸内3、图2-2中通电直导线周用的磁场,正确的就是（）4、有两个相同的圆形线圈，通以大小不同但方向相同的电流，如图2-3所示,两个线圈在光滑的绝缘杆上的运动情况就是（）A、互相吸引，电流大的加速度较大B、互相排斥，电流大的加速度较…大C、互相吸引，加速度相同D、以上说法均不对5、在赤道处沿东四方向放置一根通电直导线, 导线中电子泄向运动的方向就是由东向四，则导线受到地磁场的作用力的方向为（）A、向上向下C、向东D、向北6、关于洛伦兹力的方向，正确的”说法就是（）A、洛伦兹力的方向，就就是磁场中电荷运动的方向B、洛伦兹力的方向开始时与电荷运动的方向垂直，以后与电荷运动的方向成某一个小于90°的角建议用时实际用时满分实际得分90分钟100分选择题（本题包括9小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得A、磁场就是由磁感线组成的B、无磁感线的地方一泄不存在磁场C、磁感线上任一点的切线方向就就是该点小图2—22017人教版高中物理选修1-1第二章《磁场》word同步检测C、洛伦兹力的方向始终与电荷运•动的方向垂直D、洛伦兹力的方向始终与磁感应强度的方向垂直7、对于磁感线的认识，下列说法中正确的就是磁针静止时N极指向D、在有磁场的空间内，任何一点只能画出一条磁感线8、带电粒子以一泄初速度射入某一匀强磁场中，若不计重力，则其运动状态就是（）A、一定做匀速圆周运动B、可能做匀速圆周运动C、一泄做匀速直线运动D、可能做匀加速直线运动9、如图2—4所示，J C就是两个电荷疑相等的异种点电荷，其中，带正电，6带负电，它们的连线的中心就是。
(必考题)高中物理选修二第二章《电磁感应》检测(含答案解析)(4)
一、选择题1．(0分)[ID：128585]如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN在导轨上沿水平方向在磁场中滑动时，正对电磁铁A的圆形金属环B，则（）A．若导体棒向左匀速运动时，B被A排斥B．若导体棒向左加速运动时，B被A排斥C．若导体棒向右加速运动时，B被A吸引D．因导体棒运动方向未知，故不能确定B被A吸引或排斥2．(0分)[ID：128579]如图，A、B是两个完全相同的灯泡，L是自感线圈，自感系数很大，电阻可以忽略，则以下说法正确的是（）A．当K闭合时，A灯先亮，B灯后亮B．当K闭合时，B灯先亮C．当K闭合时，A、B灯同时亮，随后B灯更亮，A灯熄灭D．当K闭合时，A、B灯同时亮，随后A灯更亮，B灯亮度不变3．(0分)[ID：128577]如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。
小圆环B的一半面积在环A内、一半面积在环A 外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。
D．若减小环A内的电流，则环B会产生道时针方向的电流4．(0分)[ID：128570]如图为用来冶炼合金钢的真空冶炼炉，炉外绕有线圈，将金属材料置于冶炼炉中，则（）A．如果线圈中通以恒定电流，冶炼炉就能冶炼金属B．通过线圈的高频交流电使炉体产生涡流从而熔化炉内金属C．真空冶炼炉在工作时炉内金属中产生涡流使炉内金属熔化D．如果真空冶炼炉中金属的电阻率大，则涡流很强，产生的热量很多5．(0分)[ID：128566]如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动。
则PQ所做的运动是（）A．向右加速运动B．向左减速运动C．向右减速运动或向左加速运动D．向右加速运动或向左减速运动6．(0分)[ID：128562]如图所示的电路中，A，B，C是三个完全相同的灯泡，L是自感系数很大的电感，其直流电阻与定值电阻R阻值相等，D是理想二极管．下列判断中正确的是（）A．闭合开关S的瞬间，灯泡A和C同时亮B．闭合开关S的瞬间，只有灯泡C亮C．闭合开关S后，灯泡A，B，C一样亮D．断开开关S的瞬间，灯泡B，C均要闪亮一下再熄灭7．(0分)[ID：128549]单匝矩形线圈在匀强磁场中匀速运动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则由O到D的过程中，下列说法错误的是（）A ．O 时刻线圈中感应电动势不为零B ．D 时刻线圈中感应电动势为零C ．D 时刻线圈中感应电动势最大D ．由O 至D 时间内线圈中平均感应电动势为0.4 V8．(0分)[ID ：128546]如图所示，单匝正方形线圈在外力作用下以速度v 向右匀速进入匀强磁场，第二次又以速度2v 匀速进入同一匀强磁场。
【单元练】人教版高中物理选修2第二章【电磁感应】经典测试(含答案解析)(1)
一、选择题1．如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。
一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中（）A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿竖直方向A解析：AAB．铜制圆环在由a开始运动时，中线左侧时，内磁通量先向里并增大，铜制圆环感应电流的磁场向外，感应电流为逆时针；从圆环右侧开始越过中线到有一半越过中线过程中，因向里的磁通量较大，故磁通量向里减小，而一半越过中线时，磁通量达最小，然后再向右运动过程中，向外的磁通量增大，故总磁通量向外增大；所以由楞次定律可知，越过中心的全过程中，铜制圆环感应电流的磁场向里，感应电流为顺时针；当圆环全部越过最低点以后，铜制圆环内磁通量向外并减小，所以铜制圆环感应电流的磁场向外，感应电流为逆时针，故A正确，B错误；CD．再看安培力方向，由于磁感应强度在竖直方向均匀分布，把铜环分成若干份，则可知，对称的一小段在竖直方向的安培力是大小相等，方向相反的，故合力方向始终沿水平方向，故和速度方向会有一定夹角，故CD错误。
故选A。
2．如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。
两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。
假设图中所在位置地磁场方向与地面平行，由南指向北。
下列说法正确的是（）A．当电线到最低点时，感应电流最大B．当电线向上运动时，B点电势高于A点电势C．当电线向上运动时，通过灵敏电流计的电流是从A经过电流计流向BD．两个同学沿南北方向站立时，电路中能产生更大的感应电流C解析：CA．当“绳”摇到最高点时，绳的速度为零，根据感应电动势E=BL v，感应电动势为零，感应电流为零，故A错误；B．当“绳”向上运动时，地磁场向北，根据右手定则判断可知，“绳”中电流从B流向A，所以A点电势高于B点电势，故B错误；C．根据以上分析，当电线向上运动时，通过灵敏电流计的电流是从A经过电流计流向B，故C正确；D．当两个同学沿南北方向站立时，电线上下运动时，不切割磁感线，不产生感应电流，故D错误；故选C。
人教版初中高中物理选修二第二章《电磁感应》阶段测试(含答案解析)(1)
一、选择题1．如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。
一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中（）A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿竖直方向2．如图所示，两根足够长且平行的金属导轨置于磁感应强度为B=3 T的匀强磁场中，磁场的方向垂直于导轨平面，两导轨间距L=0.1m，导轨左端连接一个电阻R=0.5Ω，其余电阻不计，导轨右端连一个电容器C= 2.5 ⨯1010 pF，有一根长度为 0.2m 的导体棒ab，a端与导轨下端接触良好，从图中实线位置开始，绕a点以角速度ω = 4 rad/s 顺时针匀速转动75°，此过程通过电阻R的电荷量为（）A．3 ⨯10-2 C B．23⨯10-3 CC．（30 + 23）⨯10-3 C D．（30 - 23）⨯10-3 C3．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。
A和B是两个完全相同的小灯泡。
下列说法正确的是（）A．闭合开关S后，A灯亮，B灯不亮B ．闭合开关S 后，A 灯亮，B 灯慢慢变亮C ．开关S 闭合电路稳定后，在突然断开的瞬间，A 、B 灯都闪亮一下D ．开关S 闭合电路稳定后，在突然断开的瞬间，A 灯立即熄灭、B 灯闪亮一下再熄灭 4．如图甲所示，半径为r 带小缺口的刚性金属圆环固定在竖直平面内，在圆环的缺口两端用导线分别与两块水平放置的平行金属板A 、B 连接，两板间距为d 且足够大。
有一变化的磁场垂直于圆环平面，规定向里为正，其变化规律如图乙所示。
在平行金属板A 、B 正中间有一电荷量为q 的带电液滴，液滴在0~14T 内处于静止状态。
重力加速度为g 。
下列说法正确的是（ ） A ．液滴的质量为204B q r gdTπ B ．液滴带负电C ．34t T =时液滴的运动方向改变 D ．t =0.5T 时液滴与初始位置相距212gT 5．如图甲所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管Q P ，和Q 共轴，Q 中通有余弦函数变化电流i ，电流随时间变化的规律如图乙所示。
(常考题)人教版高中物理选修二第二章《电磁感应》测试题(含答案解析)(1)
一、选择题1．(0分)[ID：128587]如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。
2．(0分)[ID：128559]图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。
实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。
下列说法正确的是（）A．图1中，A1与L1的电阻值相同B．图1中，闭合S1，电路稳定后，A1中电流大于L1中电流C．图2中，变阻器R与L2的电阻值相同D．图2中，闭合S2瞬间，L2中电流与变阻器R中电流相等3．(0分)[ID：128553]如图所示，A、B两个闭合单匝线圈用完全相同的导线制成，半径r A=3r B，图示区域内有匀强磁场，且磁感应强度随时间均匀减小，则（）A．A、B线圈中产生的感应电动势E A:E B=3:1B．A、B线圈中产生的感应电动势E A:E B=6:1C．A、B线圈中产生的感应电流I A:I B=3:1D．A、B线圈中产生的感应电流I A:I B=1:14．(0分)[ID：128552]图中两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。
abcd是位于纸面内的直角梯形线圈，ab与dc间的距离也为L。
t=0时刻，ab边与磁场区域边界重合（如图）。
现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。
取沿a→d→c→b→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）A．B．C．D．5．(0分)[ID：128545]在如图所示的电路中，ab为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关；关于两灯泡点亮和熄灭的下列说法正确的是（）A．断开开关，a逐渐熄灭、b先变得更亮后再与a同时熄灭B．断开开关，b逐渐熄灭、a先变得更亮后再与b同时熄灭C．合上开关，a先亮，b后亮；稳定后a、b一样亮D．合上开关，b先亮，a后亮；稳定后b比a更亮一些6．(0分)[ID：128535]如图所示，π形光滑金属导轨与水平地面倾斜固定，空间有垂直于导轨平面的磁场，将一根质量为m的金属杆ab垂直于导轨放置．金属杆ab从高度h2处从静止释放后，到达高度为h1的位置（图中虚线所示）时，其速度为v，在此过程中，设重力G和磁场力F对杆ab做的功分别为W G和W F，那么A．12mv2=mgh1－mgh2B．12mv2=W G+W FC．12mv2>W G+W FD．12mv2<W G+W F7．(0分)[ID：128526]如图所示，两根平行、光滑的金属导轨固定在倾角θ=30︒的绝缘斜面上，导轨的间距L=1m，导轨所在的区域存在方向垂直于斜面向上、感应强度大小B=0.5T 的匀强磁场，导轨的底端连接一定值电阻R2=1Ω，导轨的上端通过开关S连接一线圈，线圈的匝数n=100、横截面积S=0.02m2，线圈中存在方向竖直向下的匀强磁场，其磁感应强度B0均匀变化；在接近导轨上端的MN位置垂直放置一质量m=0.2kg有效阻值R1=0.5Ω的金属棒，金属棒恰好静止在导轨上，已知线圈和金属导轨的电阻忽略不计，g=10m/s2，下列说法正确的是（）A．通过金属棒的电流大小为1AB．线圈中磁场的磁感应强度B0均匀增大C．线圈中磁场的磁感应强度变化率为0.5Wb/sD．定值电阻R2消耗的电功率为2W8．(0分)[ID：128520]直导线ab放在如图所示的水平导体框架上，构成一个闭合回路。
新人教版高中物理选修二第二章《电磁感应》检测题(有答案解析)(1)
一、选择题1．(0分)[ID ：128585]如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN 在导轨上沿水平方向在磁场中滑动时，正对电磁铁A 的圆形金属环B ，则（ ）A ．若导体棒向左匀速运动时，B 被A 排斥B ．若导体棒向左加速运动时，B 被A 排斥C ．若导体棒向右加速运动时，B 被A 吸引D ．因导体棒运动方向未知，故不能确定B 被A 吸引或排斥 2．(0分)[ID ：128563]如图所示，竖直平面内有一半径为a ，总电阻为R 的金属环，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点用金属铰链连接长度为2a 、电阻为2R 的导体棒MN 。
MN 由水平位置紧贴环面摆下，当摆到竖直位置时，N 点的线速度大小为v ，则这时MN 两端的电压大小为（ ）A ．6BavB ．3BavC ．23BavD ．Bav3．(0分)[ID ：128553]如图所示，A 、B 两个闭合单匝线圈用完全相同的导线制成，半径r A =3r B ，图示区域内有匀强磁场，且磁感应强度随时间均匀减小，则（ ）A ．A 、B 线圈中产生的感应电动势E A :E B =3:1B ．A 、B 线圈中产生的感应电动势E A :E B =6:1C ．A 、B 线圈中产生的感应电流I A :I B =3:1D ．A 、B 线圈中产生的感应电流I A :I B =1:14．(0分)[ID ：128549]单匝矩形线圈在匀强磁场中匀速运动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则由O到D的过程中，下列说法错误的是（）A．O时刻线圈中感应电动势不为零B．D时刻线圈中感应电动势为零C．D时刻线圈中感应电动势最大D．由O至D时间内线圈中平均感应电动势为0.4 V5．(0分)[ID：128543]如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示。
(常考题)人教版高中物理选修二第二章《电磁感应》检测(答案解析)(1)
一、选择题1．(0分)[ID：128578]如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管，和Q共轴，Q中通有余弦函数变化电流i，电流随时间变化的规律如图乙所示。
P始Q P终保持静止状态，则（）A．O时刻，P中有最大的感应电流B．1t时刻，P有收缩的趋势C．2t时刻，穿过P的磁通量最小，感应电流最大D．3t时刻，穿过P的磁通量最大，感应电流最大2．(0分)[ID：128570]如图为用来冶炼合金钢的真空冶炼炉，炉外绕有线圈，将金属材料置于冶炼炉中，则（）A．如果线圈中通以恒定电流，冶炼炉就能冶炼金属B．通过线圈的高频交流电使炉体产生涡流从而熔化炉内金属C．真空冶炼炉在工作时炉内金属中产生涡流使炉内金属熔化D．如果真空冶炼炉中金属的电阻率大，则涡流很强，产生的热量很多3．(0分)[ID：128568]如图所示，通电直导线L和平行直导线放置的闭合导体框abcd，直导线与导体框在同一平面内，以下说法正确的是（）A．导线固定，当导体框向上平移时，导体框中感应电流的方向为abcdaB．导体框固定，当导线L向左平移时，导体框中感应电流的方向为adcbaC．导线固定，当导体框向右平移时，导体框中感应电流的方向为abcdaD．导体框固定，当导线L向右平移时，导体框中感应电流的方向为abcda4．(0分)[ID：128552]图中两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里。
abcd是位于纸面内的直角梯形线圈，ab与dc间的距离也为L。
t=0时刻，ab边与磁场区域边界重合（如图）。
现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。
取沿a→d→c→b→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）A．B．C．D．5．(0分)[ID：128551]如图所示,置于匀强磁场中的金属圆盘中央和边缘各引出一根导线,与套在铁芯上部的线圈A相连，套在铁芯下部的线圈B引出两根导线接在两根水平光滑导轨上，导轨上有一根金属棒ab静止处在垂直于纸面向外的匀强磁场中，下列说法正确的是（）A．圆盘顺时针加速转动时，ab棒将向右运动B．圆盘顺时针匀速转动时，ab棒将向右运动C．圆盘顺时针减速转动时，ab棒将向右运动D．圆盘逆时针加速转动时，ab棒将向左运动6．(0分)[ID：128541]如图所示，电阻不计的平行金属导轨与水平面成θ角，导轨与定值电阻R1和R2相连，匀强磁场垂直穿过导轨平面。
新人教版高中物理选修二第二章《电磁感应》测试(包含答案解析)
一、选择题1．(0分)[ID ：128588]水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（ ）A ．产生的总内能相等B ．通过ab 棒的电量相等C ．电流所做的功相等D ．安培力对ab 棒所做的功相等 2．(0分)[ID ：128583]如图甲所示，半径为r 带小缺口的刚性金属圆环固定在竖直平面内，在圆环的缺口两端用导线分别与两块水平放置的平行金属板A 、B 连接，两板间距为d 且足够大。
有一变化的磁场垂直于圆环平面，规定向里为正，其变化规律如图乙所示。
在平行金属板A 、B 正中间有一电荷量为q 的带电液滴，液滴在0~14T 内处于静止状态。
重力加速度为g 。
下列说法正确的是（ ） A ．液滴的质量为204B q r gdTπ B ．液滴带负电C ．34t T =时液滴的运动方向改变 D ．t =0.5T 时液滴与初始位置相距212gT 3．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。
边长为L 的正方形导线框，在外力作用下水平向右匀速运动，右边框始终平行于MN 。
设导线框中感应电流为i 且逆时针流向为正。
若0t =时右边框与MN 重合，1t t =时右边框刚好到G 点，则右边框由MN 运动到PQ 的过程中，下列i t -图像正确的是（ ）A ．B ．C ．D ．4．(0分)[ID ：128567]如图所示灯A L ，B L 完全相同，带铁芯的线圈L 的电阻可忽略。
则（ ）A ．S 闭合瞬间，A L ，B L 都不立即亮B ．S 闭合瞬间，A L 不亮，B L 立即亮C ．S 闭合的瞬间，A L ，B L 同时发光，接着A L 变暗，B L 更亮，最后A L 熄灭D ．稳定后再断开S 的瞬间，B L 熄灭，A L 比B L （原先亮度）更亮5．(0分)[ID ：128544]如图所示，在平行于水平地面的有理想边界的匀强磁场上方，有三个大小相同的正方形线框，线框平面与磁场方向垂直。
(常考题)人教版高中物理选修二第二章《电磁感应》测试卷(有答案解析)(2)
一、选择题1．(0分)[ID ：128585]如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN 在导轨上沿水平方向在磁场中滑动时，正对电磁铁A 的圆形金属环B ，则（ ）A ．若导体棒向左匀速运动时，B 被A 排斥B ．若导体棒向左加速运动时，B 被A 排斥C ．若导体棒向右加速运动时，B 被A 吸引D ．因导体棒运动方向未知，故不能确定B 被A 吸引或排斥 2．(0分)[ID ：128583]如图甲所示，半径为r 带小缺口的刚性金属圆环固定在竖直平面内，在圆环的缺口两端用导线分别与两块水平放置的平行金属板A 、B 连接，两板间距为d 且足够大。
有一变化的磁场垂直于圆环平面，规定向里为正，其变化规律如图乙所示。
在平行金属板A 、B 正中间有一电荷量为q 的带电液滴，液滴在0~14T 内处于静止状态。
重力加速度为g 。
下列说法正确的是（ ）A ．液滴的质量为204B q r gdTπ B ．液滴带负电C ．34t T =时液滴的运动方向改变 D ．t =0.5T 时液滴与初始位置相距212gT 3．(0分)[ID ：128582]如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。
两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。
假设图中所在位置地磁场方向与地面平行，由南指向北。
下列说法正确的是（ ）A ．当电线到最低点时，感应电流最大B ．当电线向上运动时，B 点电势高于A 点电势C ．当电线向上运动时，通过灵敏电流计的电流是从A 经过电流计流向BD ．两个同学沿南北方向站立时，电路中能产生更大的感应电流4．(0分)[ID ：128575]科学家发现一种新型合金材料N 45Co5n40Sn10i M （），只要略微加热该材料下面的铜片，这种合金就会从非磁性合金变成强磁性合金。
将两个相同的条状新型合金材料竖直放置，在其正上方分别竖直、水平放置两闭合金属线圈，如图甲、乙所示。
人教版初中高中物理选修二第二章《电磁感应》经典测试题(含答案解析)(1)
一、选择题1．如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。
2．如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。
小圆环B的一半面积在环A内、一半面积在环A外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。
D．若减小环A内的电流，则环B会产生道时针方向的电流3．如图所示，P、Q是两个完全相同的灯泡，L是电阻为零的纯电路，且自感系数L很大，C是电容较大且不漏电的电容器，下列判断正确的是（）A ．S 闭合，P 灯逐渐变亮，Q 灯逐渐变暗B ．S 闭合，P 灯、Q 灯同时亮，然后P 灯变暗，Q 灯亮度不变C ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯立即熄灭D ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭 4．如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。
质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。
若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。
关于上滑过程，下列说法正确的是（ ）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热5．如图所示，两条光滑金属导轨平行固定在斜面上，导轨所在区域存在垂直于斜面向上的匀强磁场，导轨上端连接一电阻。
人教版初中高中物理选修二第二章《电磁感应》经典测试(含答案解析)(2)
一、选择题1．如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。
2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。
A和B是两个完全相同的小灯泡。
下列说法正确的是（）A．闭合开关S后，A灯亮，B灯不亮B．闭合开关S后，A灯亮，B灯慢慢变亮C．开关S闭合电路稳定后，在突然断开的瞬间，A、B灯都闪亮一下D．开关S闭合电路稳定后，在突然断开的瞬间，A灯立即熄灭、B灯闪亮一下再熄灭3．如图所示，几位同学在学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计上的两个接线柱上，形成闭合回路。
两个同学分别沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线。
假设图中所在位置地磁场方向与地面平行，由南指向北。
下列说法正确的是（）A ．当电线到最低点时，感应电流最大B ．当电线向上运动时，B 点电势高于A 点电势C ．当电线向上运动时，通过灵敏电流计的电流是从A 经过电流计流向BD ．两个同学沿南北方向站立时，电路中能产生更大的感应电流4．如图甲所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管Q P ，和Q 共轴，Q 中通有余弦函数变化电流i ，电流随时间变化的规律如图乙所示。
P 始终保持静止状态，则（ ）A ．O 时刻，P 中有最大的感应电流B ．1t 时刻，P 有收缩的趋势C ．2t 时刻，穿过P 的磁通量最小，感应电流最大D ．3t 时刻，穿过P 的磁通量最大，感应电流最大5．如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。
人教版初中高中物理选修二第二章《电磁感应》经典练习卷(含答案解析)
一、选择题1．如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。
小圆环B的一半面积在环A内、一半面积在环A外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。
D．若减小环A内的电流，则环B会产生道时针方向的电流2．如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“-”时能通过，反之不通过；R0是保护电阻，则（）A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭D．断开S瞬时，B灯闪一下再慢慢熄灭3．如图所示，一宽为40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s，通过磁场区域。
在运动过程中，线框有一边始终与磁场区域的边界平行、取它刚进入磁场时刻t=0时，则选项中能正确反映感应电流强度随时间变化规律的是（电流沿逆时针绕向为正）（）A．B．C．D．4．如图所示，一根足够长的直导线水平放置，通以向右的恒定电流，在其正上方O点用细丝线悬挂一铜制圆环。
将圆环从a点无初速度释放，圆环在直导线所处的竖直平面内运动，经过最低点b和最右侧点c后返回，下列说法正确的是（）A．从a到c的过程中圆环中的感应电流方向先逆时针后顺时针B．运动过程中圆环受到的安培力方向始终沿竖直方向C．圆环从b到c的时间大于从c到b的时间D．圆环从b到c产生的热量等于从c到b产生的热量5．两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以自由滑动。
当AB在外力F作用下向右运动时，下列说法正确的是（）A．导体棒AB内有电流通过，方向是A→BB．导体棒CD内有电流通过，方向是D→CC．磁场对导体棒AB的作用力向左D．磁场对导体棒CD的作用力向左6．如图所示，在通电长直导线AB的一侧悬挂一可以自由摆动的闭合矩形金属线圈P，AB 与线圈在同一平面内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章过关检测
（时间：45分钟满分： 100分)
一、选择题(本题共8小题,每小题6分,共48分、在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确）
1、发现通电导线周围存在磁场的科学家就是( )
A、洛伦兹
B、库仑
C、法拉第
D、奥斯特
答案：D
解析：丹麦科学家奥斯特发现了电流的磁效应，揭示了电与磁的联系、
2、假若地球的磁场就是由于地球自转与地球带电而产生的，则下列说法正确的就是（）
A、地球带正电
B、地球带负电
C、在北京,小磁针静止时,北极指向偏西
D、在悉尼，小磁针静止时,北极指向偏东
答案:BC
解析:地球自西向东自转，地理的北极在地磁南极附近，由安培定则知地球带负电,形成从地球北极俯视顺时针方向的电流才能形成地磁，故选项B正确;由磁偏角知,指南针所指的北方都就是离开地理北极而略向西偏,故C正确、
3、如图所示，将磁铁靠近阴极射线管（电子射线管)时，发现电子束会发生偏转、使电子偏转的作用力就是（)
A、电场力
B、重力
C、安培力
D、洛伦兹力
答案：D
解析：运动电子在磁场中应该受洛伦兹力作用、
4、一通电直导线用细线悬挂于匀强磁场中,磁场及电流方向如图所示、通电导线所受安培力的方向就是( ）
A、水平向左
B、水平向右
C、竖直向上
D、竖直向下
答案:D
解析：由左手定则可知安培力方向垂直于导线向下,所以选项D正确、
5、(2014·山东日照学业水平考试模拟)南极考察队队员在地球南极附近用弹簧测力计竖直悬挂一未通电螺线管,如图所示、下列说法正确的就是（)
A、若将a端接电源正极，b端接电源负极，则弹簧测力计示数将减小
B、若将a端接电源正极,b端接电源负极，则弹簧测力计示数将增大
C、若将b端接电源正极，a端接电源负极，则弹簧测力计示数将增大
D、不论螺线管通电情况如何，弹簧测力计示数均不变
答案：AC
解析:分析弹簧测力计示数就是否变化或怎样变化，关键在于确定螺线管与地磁场之间的作用情况、一方面,可以将地球等效处理为一个大磁铁，地理南极相当于磁铁的N极,因而在南极附近地磁场方向近似竖直向上,如图所示、另一方面，可利用安培定则判定通电螺线管在周围产生的磁场方向,再根据“同名磁极相斥,异名磁极相吸"原理可判定螺线管与地磁场之间的作用情况,故正确选项为A、C、
6、关于磁场、磁感线，下列说法中正确的就是（)
A、磁场并不就是真实存在的，而就是人们假想出来的
B、磁铁周围磁感线的形状,与铁屑在它周围排列的形状相同,说明磁场呈线条形状,磁感线就是磁场的客观反映
C、磁感线可以用来表示磁场的强弱与方向
D、磁感线类似电场线，它总就是从磁体的N极出发,到S极终止
答案：C
解析:磁针放在磁体的周围受到力的作用,说明磁体在周围空间产生了磁场,磁场就是一种客观物质，由此可知选项A就是错误的；人们为了形象地描绘磁场,用图形-—磁感线将抽象的磁场描绘出来,磁感线就是假想的曲线，其客观上并不存在,铁屑在磁场中被磁化为小磁针，在磁场的作用下转动,最终规则地排列起来,显示出磁感线的分布特点,并非磁场的客观反映、电流的磁场与磁体的磁场的磁感线都就是闭合曲线，在磁体外从N极到S极,在磁体内从S极到N极,不像电场线从正电荷出发到负电荷终止，不闭合、由此可知选项B、D就是错误的,选项C正确、
7、带电粒子在磁场中发生偏转的物理原理可运用于各种科学实验与电器中,下面利用了此物理原理的装置有（）
答案:ABC
解析：磁流体发电机就是利用带电粒子在磁场中受洛伦兹力向A、B两极偏转，从而保证A、B两极间有足够的正负电荷形成电源两极；电子显像管就是利用磁场中电子受洛伦兹力偏转打到荧光屏上显像；回旋加速器就是利用带电粒子在磁场中偏转半周达到回旋再加速的目的;洗衣机就是磁场对电流产生安培力，从而使洗衣机转动，故选A、B、C、
8、如图所示,其中正确反映两根大头针被条形磁铁吸起时的真实情况的就是( ）
A、图甲
B、图乙
C、图丙
D、图乙与图丙
答案：C
解析:大头针被吸到磁铁一端后被磁化，针帽与磁极的极性相反,针尖极性与针帽相反,但同一磁极上的两枚大头针针尖必为同名磁极,根据同名磁极相互排斥可知,两大头针应分开,故只有丙图正确、
二、填空题（每小题9分,共18分、把答案填在题中的横线上或按题目要求作答)
9、如图所示，在磁感应强度大小为B、方向竖直向下的匀强磁场中，垂直于磁场方向放置长度为L的通电导体MN、若导体中的电流大小为I,且方向由M到N，则MN受到的安培力的大小为，方向、
答案：BIL垂直纸面向里
解析:安培力的大小F=BIL,方向由左手定则判定应垂直纸面向里、
10、在某匀强磁场中，有两个电子以不同的速率在做匀速圆周运动、它们受到的洛伦兹力方向(选填“一定"或“不一定"）跟速度方向垂直；它们受到的洛伦兹力大小一定,做圆周运动的半径一定,周期一定(以上三空选填“相等"或“不相等”)、
答案:一定不相等不相等相等
解析:洛伦兹力的方向由左手定则判定,其方向与磁场方向与运动方向必垂直；它们运动过程
中洛伦兹力提供向心力,做匀速圆周运动,由牛顿第二定律知qvB=,所以圆周运动的半径R=，显然R与电子速率成正比,因为速率v不同,则它们受到的洛伦兹力大小不相等，做圆周运动的半径也不相等、由周期公式T=得T=，显然周期T与速率v无关，所以两电子圆周运动的周期一定相等、
三、计算题（每小题17分,共34分、解答应写出必要的文字说明、方程式与重要的演算步骤，只写出最后答案的不得分、有数值计算的题,答案中必须明确写出数值与单位）
11、赤道上的地磁场可以瞧成匀强磁场,长为20m的通电直导线垂直于地磁场方向放置于赤道上,当导线中电流为30A时,导线受到的安培力大小为3×10—2N、求：
（1）赤道上地磁场的磁感应强度大小、
(2）若导线中的电流减小为20A时，导线受到的安培力大小、
答案:（1）0、5×10-4T（2）2×10-2N
解析:（1)如图所示，地磁场方向由南向北,导线垂直地磁场放置，已知F安=3×10-2N,导线长度L=20m，其中电流I=30 A，由安培力F安=BIL知B== T=0、5×10—4T、
（2)若导线中电流减小为20A,则安培力
F'=BI'L=0、5×10—4×20×20N=2×10-2N、
12、如图所示，一边长为0、20m的正方形区域ACDE内,有一大小为1、67×10-3T、方向垂直正方形所在平面的匀强磁场、一质子从AE边中点M垂直AE边射入磁场,从DE边中点N射出、已知质子质量为1、67×10-27kg，质子电荷量为1、60×10-19C、求:
（1）质子在磁场中运动的轨道半径、
（2)质子射入磁场时的速度大小、
答案:（1)0、1m(2）1、6×104m/s
解析:（1)连接MN，质子运动轨道的圆心应在弦MN的垂直平分线上；质子从M点垂直AE边
射入磁场,圆心应在ME(或延长线)上,由此可以确定质子运动轨道的圆心在E点、设正方形区域边长为a,则轨道半径r==0、1m、
（2）设质子速度为v,由牛顿第二定律有
qvB=得v=
代入数据可得v=1、6×104m/s、。
