钢板折弯系数表
折弯系数表
板厚折弯系数 板厚 折弯系数 折弯展开计算(折弯角度为90°): L=L1+L22δ+ZL:展开长度L1:边长1(见右图)L2:边长2(见右图)δ:板厚Z:折弯系数(见下表)铁板:1.0 1.2 1.5 1.8(热板)2.0 2.53.0 Z 无0.4 0.5 0.6 0.75 0.8 1 无刨槽折弯 (冷板) 22 2、5 * 3、25 4、2 5 刨槽折弯 (冷板) 11 1、5 * 2、0 2、5 3 无刨槽折弯(热板)* * 3 * * 5 不锈钢板:1.01.2 1.5 1.82.0 2.53.0 Z无 0.4 0.5 0.6 0.75 0.8 1 全国注册建筑师、建造师考试 备考资料 历年真题 考试心得 模拟试题Q/ZB J65—20101钣金展开计算方法2、1 板料在弯曲过程中外层受到拉应力,內层受到压应力,从拉到压之间有一既不受拉力又不受压力得过度层为中性层;中性层在弯曲过程中得长度与弯曲前一样,保持不变,所以中性层就是计算弯曲件展开长度得基准。
2、2 中性层得位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度得中心处;当弯曲半径较小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心得內侧移动。
中性层到板料內侧得距离用λ表示(见图一)。
3 折弯模具:我们使用得小松数控折弯机所配套得普通折弯模具Ｖ型槽宽度通常为适用该折弯模得板厚得５－６倍。
板厚与适用V型槽宽(见表1)。
表1 板厚与适用V型槽宽参数板厚(t) 1、0, 1、2,1、51、5,2、0 2、5,3、0 3、0,4、0,5、0适用Ｖ槽宽度81216254 展开计算方法: 4、1 90°折弯(一般折弯)Q/ZB J65—201024、1、1 (如图二),由于我们常用得折弯上模得尖角通常小于0、5,所以折弯内圆弧R可以视为定值,因此折弯拉伸系数得影响因素主要取决于折弯下模槽宽V与材料厚度t。
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 2.5 * 3.25 4.2 5 刨槽折弯（冷板）1 1 1.5 * 2.0 2.5 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：2.1 板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
2.2 中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t） 1.0， 1.2，1.51.5，2.0 2.5，3.0 3.0，4.0，5.0适用Ｖ槽宽度81216254 展开计算方法： 4.1 90°折弯（一般折弯）Q/ZB J65—201024.1.1 （如图二），由于我们常用的折弯上模的尖角通常小于0.5，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
折弯系数表
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.3
实际厚
ξ
2.5 实际厚
ξ
3
3
4
实际厚
ξ
4.5
实际厚
ξ
5
实际厚
ξ
6
实际厚
ξ
6
实际厚
ξ
Q235/SPCC冷轧钢板（90°）
6
7
8
10 12 16
40 备 注 28
40 备 注 28
压平系数 为0.5
3.8 8
折弯系数一览表
第2页 共3页
板材厚
度 V型槽
折弯最小尺寸
0.3 实际厚
ξ
0.5 实际厚
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
1.6 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
折弯系数一览表
SGCC/SECC镀锌板
ξ
0.8 实际厚
ξ
1
实际厚
ξ
1.2 实际厚
ξ
1.5 实际厚
ξ
2
实际厚
ξ
2.5 实际厚
ξ
3
实际厚
ξ
4
实际厚
ξ
常用材料折弯系数表(详.doc
V10 90
2.7 3.2
7
120
1.3 1.6
150
0.5 0.5
V12 90
2.8 3.4 4.1
8.5
30
0.5 0.6 0.7
45
1.0 1.3 1.5
60
1.7 2 2.4
120
1.4 1.7 2.0
150
0.5 0.6 0.7
V14 90
4.3
10
120
2.1
150
0.7
V16 90 120 150
V18 90 120 150
V20 90 120 150
V25 90 120 150
V32 90 120 150
4.5 5.0
2.2
0.8
4.6
2.3
0.8
4.8 5.1
6.6
2.3
3.3
0.8
1.1
5.7 6.4 7.0
2.8 3.1 3.4
1.0 1.0 1.2
7.5 8.2
4.0
1.4
11 13 14 17.5 22.0
寸
V4
1.4
2.8
V6
1.6
4.5
V 2.4 3.1
5.5
V10
2.4 3.2
7
V12
2.4 3.2
8.5
V14
3.2
10
V16
3.2 4.0 4.8
11
V18
4.8
13
V20
4.8
14
V25
4.8 5.4 6.0
17.5
V32
6.3 6.9
22.0

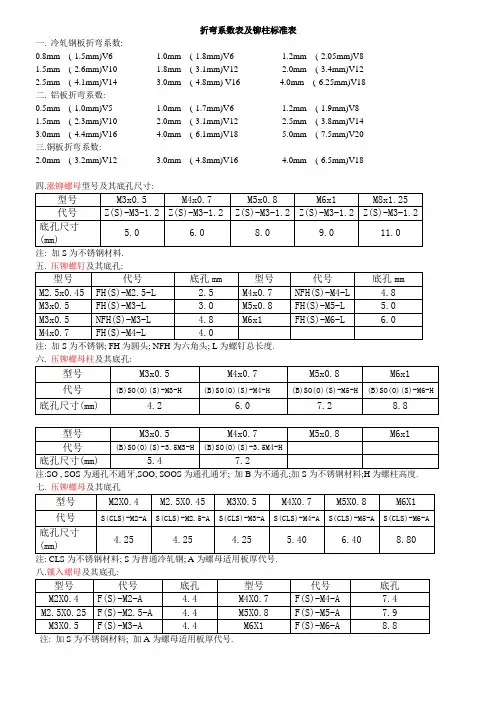

折弯系数表及铆柱标准表
一.冷轧钢板折弯系数:
0.8mm---(-1.5mm)V61.0mm---(-1.8mm)V61.2mm---(-2.05mm)V8
1.5mm---(-2.6mm)V101.8mm---(-3.1mm)V122.0mm---(-3.4mm)V12
2.5mm---(-4.1mm)V143.0mm---(-4.8mm)V164.0mm---(-6.25mm)V18
二.铝板折弯系数:
0.5mm---(-1.0mm)V51.0mm---(-1.7mm)V61.2mm---(-1.9mm)V8
1.5mm---(-2.3mm)V102.0mm---(-3.1mm)V122.5mm---(-3.8mm)V14
3.0mm---(-4.4mm)V164.0mm---(-6.1mm)V185.0mm---(-7.5mm)V20
(B)SO(O)(S)-M5-H
(B)SO(O)(S)-M6-H
底孔尺寸(mm)
4.2
6.0
7.2
8.8
型号
M3x0.5
M4x0.7
M5x0.8
M6x1
代号
(B)SO(O)(S)-3.5M3-H
(B)SO(O)(S)-3.5M4-H
底孔尺寸(mm)
5.4
7.2
注:SO , SOS为通孔不通牙,SOO, SOOS为通孔通牙;加B为不通孔;加S为不锈钢材料;H为螺柱高度.
三.铜板折弯系数:
2.0mm---(-3.2mm)V123.0mm---(-4.8mm)V164.0mm---(-6.5mm)V18
四.涨铆螺母型号及其底孔尺寸:
型号
M3x0.5
M4x0.7
折弯系数表
板厚 折弯系数板厚 折弯系数折弯展开计算（折弯角度为90°）： L=L1+L2-2δ+ZL:展开长度L1：边长1（见右图）L2：边长2（见右图）δ：板厚Z ：折弯系数（见下表）铁板：1．0 1．2 1．5 1．8(热板) 2．0 2．5 3．0 Z无 0．4 0．5 0．6 0．75 0．8 1 无刨槽折弯（冷板）2 2 * 5 刨槽折弯（冷板）1 1 * 3 无刨槽折弯（热板） * * 3 * * 5 不锈钢板：1．01．2 1．5 1．8 2．0 2．5 3．0 Z无 0．4 0．50．6 0．75 0．8 1Q/ZB J65—20101钣金展开计算方法1 范围公司折弯次数小于8次的常规钣金件适用本方法，精密钣金件、折弯次数较多或折弯内圆弧半径R有特殊要求的钣金件需进行试折弯。
2 展开计算原理：板料在弯曲过程中外层受到拉应力，內层受到压应力，从拉到压之间有一既不受拉力又不受压力的过度层为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲件展开长度的基准。
中性层的位置与变形程度有关，当弯曲半径较大，折弯角度较小时，变形程度较小，中性层位置靠近板料厚度的中心处；当弯曲半径较小，折弯角度增大时，变形程度随之增大，中性层位置逐渐向弯曲中心的內侧移动。
中性层到板料內侧的距离用λ表示（见图一）。
3 折弯模具：我们使用的小松数控折弯机所配套的普通折弯模具Ｖ型槽宽度通常为适用该折弯模的板厚的５－６倍。
板厚与适用V型槽宽（见表1）。
表1 板厚与适用V型槽宽参数板厚（t），，，，，，适用Ｖ槽宽度81216254 展开计算方法： 90°折弯（一般折弯）Q/ZB J65—20102（如图二），由于我们常用的折弯上模的尖角通常小于，所以折弯内圆弧R可以视为定值，因此折弯拉伸系数的影响因素主要取决于折弯下模槽宽V和材料厚度t。
展开长度的计算公式为（1）：Ｌ＝Ｌ1 ＋Ｌ2－ 2t ＋系数a ； (1)折弯系数a的计算公式为（2）：a = ＋－……………………………………………………………（2）其中：V—下模槽宽；t—材料厚度为方便计算将展开长度的计算公式简化为（3）:Ｌ＝Ｌ1＋Ｌ2－系数C ……………………………………………………………………（3）注：简化系数C = （2t - 系数a）见表2。
钣金折弯系数表(铁铜铝)
钣金折弯系数表(铁铝铜）
一.冷轧钢板SPCC（电镀锌板SECC） T V 角度 0.6 0.8 1 1.2 1.5 2 2.5 3 3.5 4 4.5 5 最短尺寸 备注 90 0.9 1.4 2.8 V4 120 0.7 150 0.2 90 1.5 1.7 2.15 4.5 V6 120 0.7 0.86 1 150 0.2 0.3 0.4 90 1.6 1.8 2.1 2.4 5 V7 120 0.8 0.9 1 150 0.3 0.3 0.3 90 1.6 1.9 2.2 2.5 5.5 30 0.3 0.34 0.4 0.5 45 0.6 0.7 0.8 1 V8 60 1 1.1 1.3 1.5 120 0.8 0.9 1.1 1.3 150 0.3 0.3 0.2 0.5 7 90 2.7 3.2 V10 120 1.3 1.6 150 0.5 0.5 8.5 90 2.8 3.65 4.5 30 0.5 0.6 0.7 45 1,0 1.3 1.5 V12 60 1.7 2 2.4 120 1.4 1.7 2 150 0.5 0.6 0.7 90 4.3 10 V14 120 2.1 150 0.7 90 4.5 5 11 V16 120 2.2 150 0.8 90 4.6 13 V18 120 2.3 150 0.8 90 4.8 5.1 6.6 14 V20 120 2.3 3.3 150 0.8 1.1 90 5.7 6.4 7 17.5 V25 120 2.8 3.1 3.4 150 1 1 1.2 90 7.5 8.2 22 V32 120 4 150 1.4 90 8.7 9.4 28 V40 120 4.3 4.6 150 1.5 1.6
