1.2半导体三极管同步练
半导体三极管及其放大电路练习及答案
半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。
则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。
a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。
最新1半导体器件复习练习题二极管、三极管、场效应管、差动放大电路、集成运放
1半导体器件复习练习题二极管、三极管、场效应管、差动放大电路、集成运放半导体基本知识和半导体器件（二极管、三极管、场效应管、集成运放）一、选择题：1、PN结外加正向电压时，其空间电荷区（）。
A.不变B.变宽C.变窄D.无法确定2、PN结外反正向电压时，其空间电荷区（）。
A.不变B.变宽C.变窄D.无法确定3、当环境温度升高时，二极管的反向饱和电流I s将增大，是因为此时PN结内部的（）A. 多数载流子浓度增大B.少数载流子浓度增大C.多数载流子浓度减小D.少数载流子浓度减小4、PN结反向向偏置时，其内电场被（）。
A.削弱B.增强C.不变D.不确定5、在绝对零度（0K）和没有外界激发时，本征半导体中( ) 载流子。
A.有B.没有C.少数D.多数6、集成运放的输入级采用差分放大电路是因为可以（）。
A．减小温漂 B. 增大放大倍数C. 提高输入电阻D. 减小输出电阻7、以下所列器件中，（）器件不是工作在反偏状态的。
A、光电二极管B、发光二极管C、变容二极管D、稳压管8、当晶体管工作在放大区时，（）。
A. 发射结和集电结均反偏B.发射结正偏，集电结反偏C. 发射结和集电结均正偏D.发射结反偏，集电结正偏9、稳压二极管稳压时，其工作在( )，A．正向导通区 B．反向截止区 C．反向击穿区 D.不确定10、抑制温漂（零漂）最常用的方法是采用（）电路。
A.差放B.正弦C.数字D.功率放大11、在某放大电路中，测得三极管三个电极的静态电位分别为0 V，-10A．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管12、某场效应管的转移特性如右图所示，该管为（）。
A．P沟道增强型MOS管 B.P沟道结型场效应管C.N沟道增强型MOS管D.N沟道耗尽型MOS管13、通用型集成运放的输入级采用差动放大电路，这是因为它的（）。
A．输入电阻高 B.输出电阻低C.共模抑制比大D.电压放大倍数大14、如右图所示复合管，已知V1的β1 = 30，V2的β2 = 50，则复合后的β约为（）。

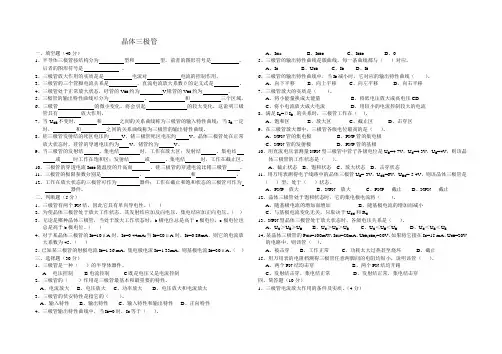

三极管练习题
晶体三极管一、填空题（40分）1、半导体三极管按结构分为型和型，前者的图形符号是，后者的图形符号是。
2、三极管放大作用的实质是是电流对电流的控制作用。
3、三极管的三个管脚电流关系是，直流电流放大系数β的定义式是。
4、三极管处于正常放大状态，硅管的V BE约为V,锗管的V BE约为。
5、三极管的输出特性曲线可分为、和三个区域。
6、三极管的微小变化，将会引起的较大变化，这说明三极管具有放大作用。
7、当U CE不变时，和之间的关系曲线称为三极管的输入特性曲线；当I B一定时，和之间的关系曲线称为三极管的输出特性曲线。
8、硅三极管发射结的死区电压约V，锗三极管死区电压约V。
晶体三极管处在正常放大状态时，硅管的导通电压约为V，锗管约为V。
9、当三极管的发射结、集电结时，工作在放大区；发射结、集电结或时工作在饱和区；发射结或、集电结时，工作在截止区。
10、三极管的穿透电流I CEO随温度的升高而，硅三极管的穿透电流比锗三极管。
11、三极管的极限参数分别是、和。
12、工作在放大状态的三极管可作为器件；工作在截止和饱和状态的三极管可作为器件。
二、判断题（5分）1、三极管有两个PN结，因此它具有单向导电性。
（）2、为使晶体三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压。
（）3、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。
（）4、对于某晶体三极管的I B=10μA时，I C=0.44mA;当I B=20μA时，I C=0.89mA，则它的电流放大系数为45。
（）5、已知某三极管的射极电流I E=1.36 mA，集电极电流I C=1.33mA，则基极电流I B=30μA。
（）三、选择题（30分）1、三极管是一种（）的半导体器件。
A 电压控制B电流控制C既是电压又是电流控制2、三极管的（）作用是三极管最基本和最重要的特性。
A、电流放大B、电压放大C、功率放大D、电压放大和电流放大3、三极管的伏安特性是指它的（）。
半导体三极管及其放大电路练习及标准答案
半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。
则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。
a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。
第一章二级管和三极管习题5页
一、选择合适答案填入空内。
1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价2、当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小3、工作在放大区的某三极管，如果当I B从12μA增大到22μA时，I C从1mA变为2mA，那么它的β约为。
A. 83B. 91C. 1001、A ，C2、A3、C4、A二、计算1、能否将1.5V的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为 1.5V时，管子会因电流过大而烧坏。
2、电路如下图所示，已知u i＝10sinωt(v)，试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
解：u i和u o的波形图所示。
3、电路如下图所示，已知u i＝5sinωt(V)，二极管导通电压U D＝0.7V。
试画出u i与u O的波形，并标出幅值。
解：波形如解图所示。
4、电路如图所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.5第 1 页第 2 页解：u O 的波形如下图所示。
5、 电路如下图所示，二极管导通电压U D ＝0.7V ，常温下U T ≈26mV ，电容C 对交流信号可视为短路；u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？ 解：二极管的直流电流I D ＝（V －U D ）/R ＝2.6mA其动态电阻 r D ≈U T /I D ＝10Ω 故动态电流有效值I d ＝U i /r D ≈1mA 6、 现有两只稳压管，它们的稳定电压分别为6V 和8V ，正向导通电压为0.7V 。
试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？ （2）若将它们并联相接，则又可得到几种稳压值？各为多少？解：（1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。

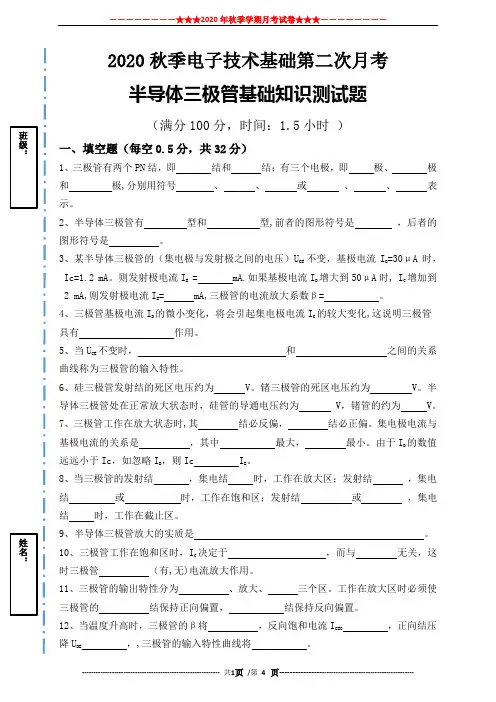

半导体三极管基础知识测试题
2020秋季电子技术基础第二次月考半导体三极管基础知识测试题（满分100分，时间：1.5小时）一、填空题（每空0.5分，共32分）1、三极管有两个PN结，即结和结；有三个电极，即极、极和极,分别用符号、、或、、表示。
2、半导体三极管有型和型,前者的图形符号是，后者的图形符号是。
3、某半导体三极管的（集电极与发射极之间的电压）UCE 不变，基极电流IB=30μA时，Ic=1.2 mA。
则发射极电流IE = mA.如果基极电流IB增大到50μA时, IC增加到2 mA,则发射极电流IE= mA,三极管的电流放大系数β= 。
4、三极管基极电流IB 的微小变化，将会引起集电极电流IC的较大变化,这说明三极管具有作用。
5、当UCE不变时，和之间的关系曲线称为三极管的输入特性。
6、硅三极管发射结的死区电压约为 V。
锗三极管的死区电压约为 V。
半导体三极管处在正常放大状态时，硅管的导通电压约为 V，锗管的约为 V。
7、三极管工作在放大状态时,其结必反偏，结必正偏。
集电极电流与基极电流的关系是，其中最大，最小。
由于IB的数值远远小于Ic，如忽略IB ，则Ic IE。
8、当三极管的发射结，集电结时，工作在放大区；发射结，集电结或时，工作在饱和区；发射结或，集电结时，工作在截止区。
9、半导体三极管放大的实质是。
10、三极管工作在饱和区时，IC决定于，而与无关，这时三极管（有,无)电流放大作用。
11、三极管的输出特性分为、放大、三个区。
工作在放大区时必须使三极管的结保持正向偏置，结保持反向偏置。
12、当温度升高时，三极管的β将，反向饱和电流ICEO，正向结压降UBE ，,三极管的输入特性曲线将。
13、半导体三极管的ICEO，是指极开路的情况下，电流。
14、三极管电流放大系数太小,电流放大作用；电流放大系数太大，会使三极管的性能。
15、工作在放大状态的三极管可作为器件;工作在截止和饱和状态的三极管可作为器件。
16、三极管的极限参数分别是、和、。
半导体二极管和三极管习题及答案
半导体二极管和三极管习题及答案一.选择题1、在本征半导体中掺入微量的（）价元素，形成N型半导体。
A.二B.三C.四D.五2、在P型半导体中，自由电子浓度（）空穴浓度。
A.大于B.等于C.小于3、本征半导体温度升高以后，（）。
A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由（）构成的。
A.电子B.空穴C.离子D.分子5、PN结加正向电压时，空间电荷区将（）。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在（）。
A. 正向导通B.反向截止C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为（）。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将（）。
A. 增大B. 不变C. 减小D. 都有可能9、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为（）。
A. 83B. 91C. 100D. 1010、晶体管是（）器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流12、场效应管是（）器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻Rb的作用是（）。
A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻Rc的作用是（）。
A.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源EC15、基本共射放大电路中，输入正弦信号，现用示波器观察输出电压uo和晶体管集电极电压uc的波形，二者相位（）。
二极管三极管练习题(学生用)
一、填空题1．纯净的具有晶体结构的半导体称为，采用一定的工艺掺杂后的半导体称为。
2．本征半导体的主要特性有、、。
3．杂质半导体中有和两种载流子参与导电，其中带正电，而带负电。
4．N型半导体是在本征半导体中掺入__ _价元素，其多数载流子是_ ___，少数载流子是__ _。
5．P型半导体是在本征半导体中掺入___价元素，其多数载流子是____ _，少数载流子是__ __ _。
6．已知杂质半导体中的载流子和离子如图0001所示，请指出各为何种类型的杂质半导体：(a)为；(b为。
图0001 杂质半导体中的载流子和离子7．PN结正向偏置时，内、外电场方向；PN结反向偏置时，内、外电场方向。
8．PN结具有性，______偏置时导通，______偏置时截止。
9．PN结的电击穿包括和两类。
10．按材料不同，二极管可分为和两类。
11．按制造工艺及结构不同，二极管可分为、两类。
12．二极管P区接（高，低）电位端，N区接（高，低）电位端，称正向偏置，二极管导通；反之，称反向偏置，二极管截止，所以二极管具有性。
13．U T为温度的电压当量，当温度为室温时，U T≈mV。
14．三极管属控制型器件。
15．在构建放大电路时，双极型三极管应工作于区，即发射结应为偏置，集电结应为偏置。
16．根据器件的符号填上器件的名称：7．某三极管，当测得A I B μ30=时，mA I C 2.1=，则发射极电流=E I mA18．根据图0014填空（设晶体管处于放大状态）。
图001419．某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则三极管为 型管。
单项选择题1．杂质半导体中多数载流子的浓度主要取决于（ ）。
A. 温度B. 掺杂工艺C. 掺杂浓度D. 晶体缺陷2．当环境温度降低时，二极管的反向电流（ ）A. 不变B. 增大C. 减小D. 无法判断3．用万用表检测某二极管时，发现其正、反电阻均约等于1k Ω，说明该二极管（ ）。
电子技术-半导体-二极管-三极管-基础题1
电子技术-半导体-二极管-三极管-基础题1202311半期考前复习题-电子技术1.自然界的物质按照导电能力不同,可分为________三大类型。
半导体的导电能力介于导体和绝缘体之间。
[填空题] *空1答案：导体、绝缘体和半导体2.目前用来制造半导体器件的材料是 __________，它们都是四价元素具有晶体结构。
[填空题] *空1答案：硅和锗3. 半导体又称_______ [填空题] *空1答案：晶体4.半导体具有3个奇妙且可贵的特性:_________。
在纯净的半导体中掺人微量的三价或五价元素,它的导电性能将大大增强。
应用掺杂技术可以制造出二极管、三极管、场效晶体管、晶闸管和集成电路等半导体器件。
[填空题] *空1答案：掺杂性5._________. 导温度对半导体的导电能力影响很大。
温度越高，价电子获得的能量越大，挣脱共价键柬缚形成自由电子和空穴就越多，导电能力就越强。
利用平导体对温度十分敏感的特性，可以制成热敏电阻及其他热敏器件。
[填空题] *空1答案：热敏性6._________. 半导体受到光照时，自由电子和空穴数量会增多，导电能力随之增强,这就是半导体的光电性。
利用这种特性能制造各种光电器件，如光电二极管、光电三极管、光控晶闸管等，如图1-3所示，从而实现路灯、航标灯的自动控制或制成火灾报。
[填空题] *空1答案：光电性7.在硅、锗半导体中，人为掺人微量的其他元素后,所得的半导体称为________,其类型有P型半导体和N型半导体,这两种半导体是制造各种半导体器件的基础材料。
[填空题] *空1答案：杂质半导体8.在纯净半导体硅或锗中掺人硼、铝等三价元素就形成_________。
特点是:空穴数量多，自由电子数量少，参与导电的主要是带正电荷的空穴，所以又称空穴半导体[填空题] *空1答案：P型半导体9.在纯净半导体硅或锗中掺人微量磷、砷等五价元素就形成________。
特点是:自由电子数量多，空穴数量少，参与导电的主要是带负电荷的自由电子，所以又称自由电子半导体。
模拟电子技术课程习题 第一章 常用半导体器件
第一章 常用半导体器件1.1 在晶体管放大电路中，测得晶体管的各个电极的电位如图1.1所示，该晶体管的类型是[ ]A.NPN 型硅管B.PNP 型硅管 C.NPN 型锗管 图D. PNP 型锗管 1.3V b1.2 某三极管各个电极的对地电位如图1-2所示，可判断其工作状态是[ ]A. 饱和B. 放大C. 截止 图1.2D. 已损坏1.3 在如图1.3所示电路中，当电源V=5V 时，测得I=1mA 。
若把电源电压调整到V=10V ，则电流的大小将是 [ ]A.I=2mAB.I<2mAC.I>2mAD.不能确定图1.31.4 在如图1-7所示电路中电源V=5V 不变。
当温度为20O C 时测得二极管的电压U D =0.7V 。
当温度上生到为40O C 时,则U D 的大小将是[ ]A.仍等于0.7VB.大于0.7VC. 小于0.7VD.不能确定图1.41.5 在杂质半导体中，多数载流子的浓度主要取决于 [ ]A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷1.6 对于同一个晶体管而言，反向电流最小的是 [ ]A.I CBOB.I CESC.I CERD.I CEO1.7二极管的主要特性是 [ ]A.放大特性B.恒温特性C.单向导电特性D.恒流特性1.8 温度升高时，晶体管的反向饱和电流ICBO将[ ]A.增大B.减少C.不变D.不能确定1.9 下列选项中，不属三极管的参数是[ ]A.电流放大系数βB.最大整流电流IFC.集电极最大允许电流ICM D.集电极最大允许耗散功率PCM1.10 温度升高时，三极管的β值将A.增大B.减少C.不变D.不能确定1.11 在N型半导体中，多数载流子是[ ]A. 电子B. 空穴C.离子D. 杂质1.12 下面哪一种情况二极管的单向导电性好[ ]A.正向电阻小反向电阻大B. 正向电阻大反向电阻小C.正向电阻反向电阻都小D. 正向电阻反向电阻都大1.13 在如图1.13所示电路中，设二极管的正向压降可以忽略不计，反向饱和电流为0.1 mA, 反向击穿电压为25V且击穿后基本不随电流而变化，这时电路中的电流I等于[ ]A. 0.1 mAB. 2.5mAC. 5mAD. 15 mA图 1.131.14 在P型半导体中，多数载流子是[ ]A. 电子B. 空穴C.离子D. 杂质1.15 下列对场效应管的描述中，不正确的是[ ]A 场效应管具有输入电阻高，热稳定性好等优点；B 场效应管的两种主要类型是MOSFET和JFET；C 场效应管工作时多子、少子均参与导电；D 场效应管可以构成共源、共栅、共漏这几种基本类型的放大器。
第二章--半导体三极管练习题
第二章 半导体三极管一、单选题1. （ ）具有不同的低频小信号电路模型。
A. NPN 管和PNP 管B. 增强型场效应管和耗尽型场效应管C. N 沟道场效应管和P 沟道场效应管D. 三极管和二极管2. 放大电路如图所示，已知三极管的05=β，则该电路中三极管的工作状态为（ ）。
A. 截止B. 饱和C. 放大D. 无法确定3.硅三极管放大电路中，静态时测得集-射极之间直流电压U CE =0.3V ，则此时三极管工作于（ ） 状态。
A. 饱和B. 截止C. 放大D. 无法确定 4. 放大电路如图所示，已知硅三极管的50=β，则该电路中三极管的工作状态为（ ）。
A. 截止B. 饱和C. 放大D. 无法确定5. 三极管当发射结和集电结都正偏时工作于（ ）状态。
A. 放大 B. 截止 C. 饱和 D. 无法确定6. 某三极管的V 15,mA 20,mW 100(BR)CEO CM CM ===U I P ，则下列状态下三极管能正常工作的是（ ）。
A. mA 10,V 3C CE ==I UB. mA 40,V 2C CE ==I UC. mA 20,V 6C CE ==I UD. mA 2,V 20C CE ==I U 7. 关于三极管反向击穿电压的关系，下列正确的是（ ）。
A. EBO BR CBO BR CEO BR U U U )()()(>>B. EBO BR CEO BR CBO BR U U U )()()(>>C. CEO BR EBO BR CBO BR U U U )()()(>>D. CBO BR CEO BR EBO BR U U U )()()(>> 8. 在三极管放大电路中，下列等式不正确的是（ ）。
