机械原理试卷(卷库)已打印

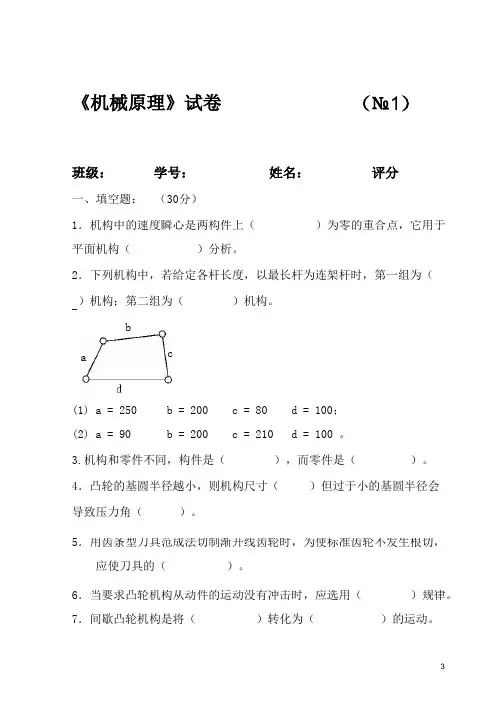

题目部分，(卷面共有95题,650.0分,各大题标有题量和总分)一、填空题(18小题,共42.0分)1．(2分)在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得机构。

2．(2分)盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

3．(2分)刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用方法平衡。

其平衡条件为。

4．(2分)ha*,==︒120α的渐开线标准直齿圆柱齿轮不发生根切的最少齿数为。

5．(2分)设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。

6．(2分)平面机构中传动角γ和压力角α之和等于。

7．(2分)在认为摩擦力达极限值条件下计算出机构效率η后，则从这种效率观点考虑，机器发生自锁的条件是。

8．(2分)速度比例尺的定义是，在比例尺单位相同的条件下，它的绝对值愈大，绘制出的速度多边形图形愈小。

9．(2分)在平面机构中，具有两个约束的运动副是副，具有一个约束的运动副是副。

10．(2分)对静不平衡的回转构件施以平衡措施的过程称为_________________________过程。

11．(2分)连杆机构的急回特性用表达。

12．(2分)圆锥齿轮用于传递两轴线的运动，蜗杆传动用于传递两轴线的运动。

13．(2分)标准直齿轮的基本参数是。

14．(2分)一对渐开线直齿圆柱齿轮传动,其啮合角的数值与圆上的压力角总是相等。

15．(4分)在移动副摩擦中，总反力是和的合力。

16．(4分)写出两种实现间歇运动的机构名称_______________________ 、。

17．(4分)在用齿条形刀具加工直齿圆柱变位齿轮时，刀具远离轮坯中心的变位方式叫_______________；刀具移近轮坯中心的变位方式叫____________________________。

18．(2分)在拟定机械传动系统方案时，采用尽可能的运动链。

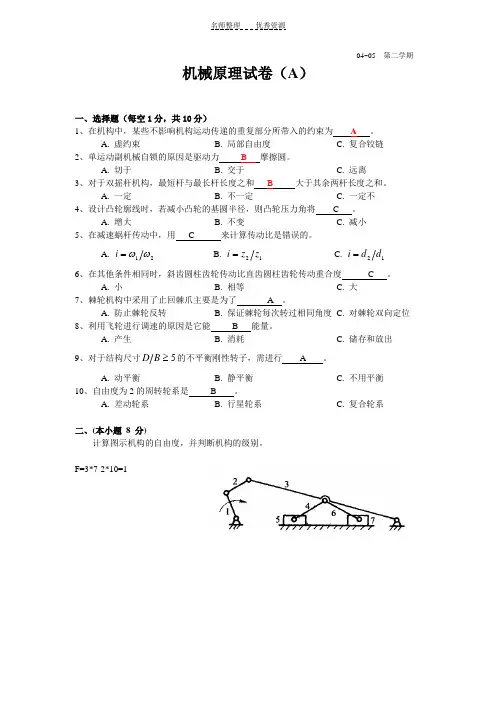

二、选择题(26小题,共51.0分)1．(2分)范成法切制渐开线齿轮时，齿轮根切的现象可能发生在的场合。

A、模数较大；B、模数较小；C、齿数较多；D、齿数较少2．(2分)为了减小机器运转中周期性速度波动的程度，应在机器中安装。

A、调速器；B、飞轮；C、变速装置。

3．(2分)计算机构自由度时，若计入虚约束，则机构自由度就会。

A、增多；B、减少；C、不变。

4．(2分)压力角是在不考虑摩擦情况下作用力和力作用点的方向所夹的锐角。

A、法线；B、速度；C、加速度；D、切线5．(2分)齿轮渐开线在上的压力角最小。

A 、 齿根圆；B 、齿顶圆；C 、分度圆；D 、基圆6．(2分)在设计滚子从动件盘形凸轮机构时，轮廓曲线出现尖顶或交叉是因为滚子半径 该位置理论廓线的曲率半径。

A 、大于；B 、小于；C 、等于。

D 、大于或等于7．(2分)将机构位置图按实际杆长放大一倍绘制，选用的长度比例尺μl 应是 。

(A)0.5 mm/mm ； (B)2 mm/mm ； (C)0.2 mm/mm ； (D)5 mm/mm 。

8．(1分).右图所示平面接触移动副，r Q 为法向作用力，滑块在r P 力作用下沿v 方向运动，则固定件给滑块的总反力应是图中 所示的作用线和方向。

9．(2分)作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是 。

A 、v a ==00,； B 、v =0，a =max ； C 、v =0，a ≠0 ； D 、v ≠0，a ≠0。

10．(2分)蜗杆蜗轮传动的标准中心距a= 。

A 、m z z 212()+；B 、m z z 212()+；C 、m q z 21()+；D 、m q z 22()+11．(2分)斜齿轮的端面齿形与其法面齿形是____（A 相同 ;B 不同的），一般其___（A 端面 ;B 法面）齿形的参数是标准的。

12．(2分)在传力过程中，连杆机构的传动角γ一般是______好。

A 、大点 ;B 、小点C 、不变13．(2分)一对渐开线直齿圆柱齿轮传动的正确啮合条件是它们的______相等。

A 、分度圆周节;B 、基圆周节;C 、齿顶圆齿厚14．(2分)机械原理的研究对象是________。

A 、机架与原动件;B 、机构与机器;C 、零件和构件15．(2分)下面四个机构运动简图所示的四个铰链四杆机构，图 是双曲柄机构。

A 、a ；B 、b ；C 、c ；D 、d 。

(a)(b)(c)(d)16．(2分)范成法切制渐开线齿轮时，齿轮根切的现象可能发生在 的场合。

A 、模数较大；B 、模数较小；C 、齿数较多；D 、齿数较少17．(2分)计算机构自由度时若计入虚约束，则机构会 。

A 、 增 多；B 、 减 少；C 、 不 变18．(2分)轴2搁置在V 形铁1上，根据它们在图示平面内能实现的相对运动，可判别它们之间组成的运动副是 。

19．(2分)机构具有确定运动的条件是其原动件的数目应等于_____ 。

A 、从动件数目;B 、运动副数目;C 、机构的自由度数目20．(2分)对渐开线标准齿轮传动，当其实际中心距a ′大于标准中心距a 时，两分度圆与两节圆_____，压力角α与啮合角α′______。

A 、相等，相等B 、相等，不相等C 、不相等，相等D 、不相等，不相等21．(2分)凸轮机构升程的许用压力角[α1]应比回程的许用压力角[α2]取得_____。

A 、大些；B 、 小些 ；C 、 相等22．(2分)凸轮机构中推杆的运动规律是根据_______选定的 。

A 、推杆的工作需要；B 、凸轮的基圆半径；C 、机构的尺寸23．(2分)具有自锁性的机构是______运动的。

A 、 不能；B 、 可以24．(2分)当机构的自由度大于机构的原动件数目时，机构将 。

A 、 运动不完全确定；B 、 乱动25．(2分)构件是机构中的______（ A.、运动单元； B 、 制造单元 ）。

26．(2分)两个运动构件，它们相对瞬心的绝对速度 。

A 、均为零；B 、 不为零且相等；C 、 不相等三、问答题(19小题,共163.0分)1．(6分)以转动副联接的两构件，当外力(驱动力)分别作用在摩擦圆之内、之外，或与该摩擦圆相切时，两构件将各呈何种相对运动状态？2．(5分)渐开线直齿圆柱齿轮的分度圆和节圆有何区别？在什么情况下，分度圆和节圆是相等的？3．(5分)渐开线直齿圆柱标准齿轮的分度圆具有哪些特性？4．(12分)何谓凸轮机构的压力角？试分别标出三种凸轮机构在图示位置的压力角（凸轮转向如 箭头所示）。

A 、 转 动 副；B 、移 动 副；C 、纯 滚 动 型 平 面 高 副；D 、滚 动 兼 滑 动 型 平 面 高 副。

5．(15分)试列举出五种能将连续回转运动转换为直线运动的机构，要求画出机构示意图,写上机构名称。

6．(2分)试述机构有确定运动的条件，并判断下图所示两机构是否有确定运动。

7．(12分)图示为一凸轮连杆机构，已知凸轮为原动件， HF GE CD L L L ////==，试计算该机构的自由度。

若有复合铰链、局部自由度、虚约束，请指出它们的位置。

（12分）8．(12分)计算图示机构的自由度，已知 LAB = LBC = LBD , ∠CAD = 90°,并标出各处运动副的类型和数目，指出可能有的复合铰链，虚约束和局部自由度的位置。

9．(12分)图示一凸轮机构，设已知各构件的尺寸及凸轮的角速度，用速度瞬心法求此位置时从动件的移动速度，只需写出算式即可，并保留做图线。

10．(15分)图示的是一个抛光机不完整的机构运动简图，请在图上补填所缺少的一切内容，使此图完整，比例尺为1mm/mm 。

试在图上标出全部运动尺寸并计算机构的自由度。

11．(5分)试计算图示机构的自由度。

如有复合铰链、局部自由度或虚约束，必须标明。

12．(6分)试给出图示平面四杆机构的名称，并回答：（1）此机构有无急回作用？（2）此机构有无死点？在什么条件下出现死点？（3）构件AB主动时，在什么位置有最小传动角？13．(5分)图示为偏置曲柄滑块机构。

问：（1）此机构有无急回运动？为什么？（2）其行程速度变化系数K=？（需列出计算公式）14．(6分)简述轮系传动比计算的转化机构法的原理。

15．(6分)试计算图示机构的自由度。

并写出各处运动副的类型和数目，指出可能有的复合铰链、虚约束和局部自由度的位置。

不按要求做不给分。

16．(5分)如图示曲柄滑块机构的运动简图，试确定当曲柄1等速转动时，（1）机构的行程速度变化系数K。

（2）最小传动角min的大小。

（3）滑块3往复运动时向左的平均速度大还是向右的平均速度大。

（4）当滑块3为主动时，机构是否出现死点，为什么？（在图中用作图法求解）17．(6分)简述凸轮廓线设计的反转法原理。

18．(14分)试计算图示机构的自由度。

并写出各处运动副的类型和数目，指出可能有的复合铰链、虚约束和局部自由度的位置。

不按要求做不给分。

19．(14分)图示为一曲柄滑块机构的运动示意图，曲柄1为匀速转动的原动件。

现已做出该机构在图示位置的速度多边形和加速度多边形，试分别列出与其相对应的速度向量方程式和加速度向量方程式，并把各个向量符号标在多边形中相应的代表线段旁边。

四、图解题(12小题,共138.0分)1．(10分)图示为一偏置直动滚子从动件盘形凸轮机构。

试在图上：（1）画出基圆并标明基圆r0；（2）作出并标明凸轮按-ω方向转过60︒后，从动件与凸轮廓线接触处的压力角α；（3）作出并标明滚子从图示位置反转到B处与凸轮接触时，对应的凸轮转角ϕ。

（均保留作图线）2．(10分)已知一对渐开线直齿圆柱标准齿轮传动，传动比i1225=.，z140=，ha*=1，m=10mm，α=︒20，中心距正确安装。

求：z2，两轮的节圆直径d1'和d2'，两轮的基圆直径db1和db2，两轮的齿顶圆直径da1和da2，两轮的根圆直径df1和df2，两轮的齿距p1和p2。

（cos200=0.94）3．(10分)图示轮系中，已知za=1( 左旋)，zb=40，z120=，z280=，z224'=，z384=，若na=1000 r/min，求nc的大小及方向。

4．(12分)图示的是一个机构的不完整的机构运动简图，请在图上补填所缺少的一切内容，使此图完整，比例尺为1mm/mm。

试计算机构的自由度，如有复合铰链、局部自由度、虚约束或其他情况，必须说明。

5．(12分)图示凸轮机构中，凸轮以角速度ω逆时针方向转动。

试在图上：（1）写出机构名称并画出理论轮廓曲线、基圆与偏距圆；（2）标出凸轮从图示位置转过90︒时的压力角α和位移s。

6．(12分)画出图示机构的全部瞬心。
