高压线路跳线发热常见原因分析

高压线路跳线发热常见原因分析

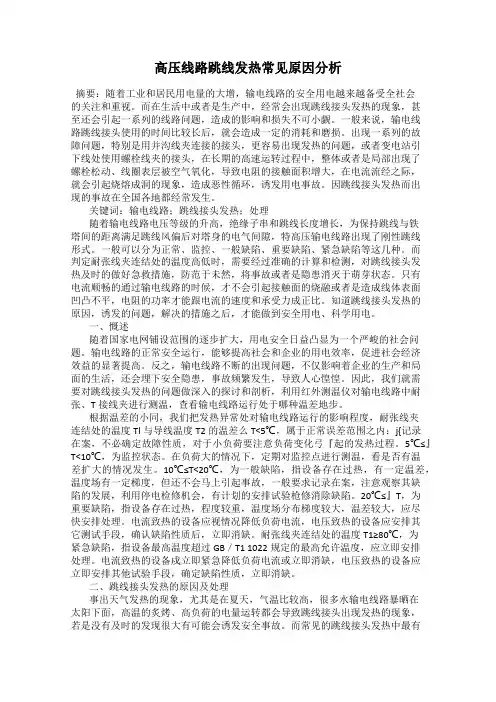

高压线路跳线发热常见原因分析摘要:随着工业和居民用电量的大增,输电线路的安全用电越来越备受全社会的关注和重视。

而在生活中或者是生产中,经常会出现跳线接头发热的现象,甚至还会引起一系列的线路问题,造成的影响和损失不可小觑。

一般来说,输电线路跳线接头使用的时间比较长后,就会造成一定的消耗和磨损。

出现一系列的故障问题,特别是用并沟线夹连接的接头,更容易出现发热的问题,或者变电站引下线处使用螺栓线夹的接头,在长期的高速运转过程中,整体或者是局部出现了螺栓松动、线圈表层被空气氧化,导致电阻的接触面积增大,在电流流经之际,就会引起烧熔成洞的现象,造成恶性循环,诱发用电事故。

因跳线接头发热而出现的事故在全国各地都经常发生。

关键词:输电线路;跳线接头发热;处理随着输电线路电压等级的升高,绝缘子串和跳线长度增长,为保持跳线与铁塔间的距离满足跳线风偏后对塔身的电气间隙,特高压输电线路出现了刚性跳线形式。

一般可以分为正常、监控、一般缺陷、重要缺陷、紧急缺陷等这几种。

而判定耐张线夹连结处的温度高低时,需要经过准确的计算和检测,对跳线接头发热及时的做好急救措施,防范于未然,将事故或者是隐患消灭于萌芽状态。

只有电流顺畅的通过输电线路的时候,才不会引起接触面的烧融或者是造成线体表面凹凸不平,电阻的功率才能跟电流的速度和承受力成正比。

知道跳线接头发热的原因,诱发的问题,解决的措施之后,才能做到安全用电、科学用电。

一、慨述随着国家电网铺设范围的逐步扩大,用电安全日益凸显为一个严峻的社会问题。

输电线路的正常安全运行,能够提高社会和企业的用电效率,促进社会经济效益的显著提高。

反之,输电线路不断的出现问题,不仅影响着企业的生产和局面的生活,还会埋下安全隐患,事故频繁发生,导致人心惶惶。

因此,我们就需要对跳线接头发热的问题做深入的探讨和剖析,利用红外测温仪对输电线路中耐张、T接线夹进行测温,查看输电线路运行处于哪种温差地步。

根据温差的小同,我们把发热异常处对输电线路运行的影响程度,耐张线夹连结处的温度Tl与导线温度T2的温差么T<5℃,属于正常误差范围之内:j{记录在案,不必确定故障性质,对于小负荷要注意负荷变化弓『起的发热过程。

高压设备接点过热分析及处理

高压设备接点过热分析及处理

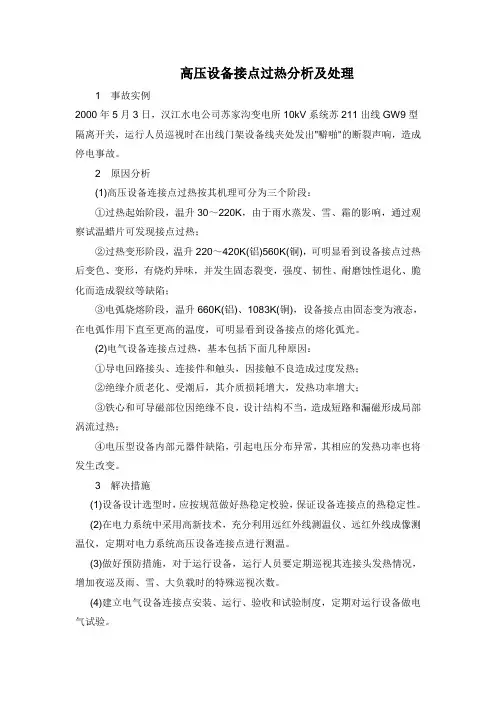

高压设备接点过热分析及处理1事故实例2000年5月3日,汉江水电公司苏家沟变电所10kV系统苏211出线GW9型隔离开关,运行人员巡视时在出线门架设备线夹处发出"噼啪"的断裂声响,造成停电事故。

2原因分析(1)高压设备连接点过热按其机理可分为三个阶段:①过热起始阶段,温升30~220K,由于雨水蒸发、雪、霜的影响,通过观察试温蜡片可发现接点过热;②过热变形阶段,温升220~420K(铝)560K(铜),可明显看到设备接点过热后变色、变形,有烧灼异味,并发生固态裂变,强度、韧性、耐磨蚀性退化、脆化而造成裂纹等缺陷;③电弧烧熔阶段,温升660K(铝)、1083K(铜),设备接点由固态变为液态,在电弧作用下直至更高的温度,可明显看到设备接点的熔化弧光。

(2)电气设备连接点过热,基本包括下面几种原因:①导电回路接头、连接件和触头,因接触不良造成过度发热;②绝缘介质老化、受潮后,其介质损耗增大,发热功率增大;③铁心和可导磁部位因绝缘不良,设计结构不当,造成短路和漏磁形成局部涡流过热;④电压型设备内部元器件缺陷,引起电压分布异常,其相应的发热功率也将发生改变。

3解决措施(1)设备设计选型时,应按规范做好热稳定校验,保证设备连接点的热稳定性。

(2)在电力系统中采用高新技术,充分利用远红外线测温仪、远红外线成像测温仪,定期对电力系统高压设备连接点进行测温。

(3)做好预防措施,对于运行设备,运行人员要定期巡视其连接头发热情况,增加夜巡及雨、雪、大负载时的特殊巡视次数。

(4)建立电气设备连接点安装、运行、验收和试验制度,定期对运行设备做电气试验。

(5)定期做好设备试验检修,及时处理内部缺隐,清扫污秽,防止连接点过热,使事故扩大。
