高中物理选修磁场安培力练习题
高中物理选修3-1(磁场和安培力)含解析

第六单元磁场和安培力(时间:90分钟,满分:100分)一、单项选择题(本题共7小题,每小题4分,共28分.在每小题给出的四个选项中,只有一个选项正确.)1.关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是()A.安培力的方向可以不垂直于直导线B.安培力的方向总是垂直于磁场的方向C.安培力的大小与通电直导线和磁场方向的夹角无关D.将直导线从中点折成直角,安培力的大小一定变为原来的一半2.为了形象地描述磁场的分布引入了磁感线,磁场中某区域的磁感线如图所示,则下列说法正确的是()A.a、b两处的磁感应强度的大小相等B.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处与放在b处受力大小无法确定3.用两根细线把两个完全相同的圆形导线环悬挂起来,让二者等高平行放置,如图所示.当两导线环中通入方向相同的电流I1、I2时,则有()A.两导线环相互吸引B.两导线环相互排斥C.两导线环无相互作用力D.两导线环先吸引后排斥4.在磁感应强度为B0、方向竖直向上的匀强磁场中,水平放置一根长通电直导线,电流的方向垂直于纸面向里.如图所示,A、B、C、D是以直导线为圆心的同一圆周上的四点,在这四点中()A.B、D两点的磁感应强度大小相等B.A、B两点的磁感应强度大小相等C.C点的磁感应强度的值最大D.B点的磁感应强度的值最大5.一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动.已知线圈平面始终与纸面垂直,当线圈第一次通过位置D和位置C的过程中,下列对磁通量变化判断正确的是()A .一直变大B .一直变小C .先变大后变小D .先变小后变大6.六根互相绝缘的导线,在同一平面内组成四个相等的正方形,导线中通以大小相同的电流,方向如图所示,在这四个正方形区域中,指向纸面内,磁通量最大的区域是( )A .ⅠB .ⅡC .ⅢD .Ⅳ7.如图所示,菱形金属框架ABCD 各边用粗细均匀的电阻丝折成,已知∠ABC =120°,各边长度AB =BC =CD =AD =L ,ABC 部分长度为L 的电阻丝电阻值为r ,ADC 部分长度为L 的电阻丝电阻值为3r ,框架的两端A 、C 与一电源电动势为E ,内阻为r 的电源相接,垂直于框架平面有磁感应强度为B 的匀强磁场,则框架受到安培力的合力大小为( )A.23BEL 5rB .0 C.3BEL 5r D.7BEL 11r二、多项选择题(本题共5小题,每小题6分,共30分,在每小题给出的四个选项中,有多个选项符合题意.)8.以下说法正确的是( )A .只有两个磁铁相互接触时,才能发生相互作用B .把一根条形磁铁从中间折断,则被分开的两部分只有N 极或只有S 极C .指南针能指南与地球的磁场有关D .人们代步的电动自行车中存在磁体 9.如图所示,一束带电粒子沿着水平方向平行地飞过磁针上方时,磁针的S极向纸内偏转,则这束带电粒子可能是( )A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束10.如图所示的装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨,L是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a、b,导轨两端e、f,分别接到两个不同的直流电源上时,L便在导轨上滑动.下列说法正确的是()A.若a接正极,b接负极,e接正极,f接负极,则L向右滑动B.若a接正极,b接负极,e接负极,f接正极,则L向右滑动C.若a接负极,b接正极,e接正极,f接负极,则L向左滑动D.若a接负极,b接正极,e接负极,f接正极,则L向左滑动11.斜面倾角为θ,一条形磁铁静止在斜面上,若在磁铁上方中心位置固定一导体棒,在导体棒中通以方向如图所示的电流后,下列说法正确的是()A.磁铁与斜面间压力增大B.磁铁与斜面间的摩擦力减小C.磁铁将沿斜面做加速度逐渐减小的加速运动D.磁铁仍然保持静止状态12.把一根不计重力的通电的硬直导线ab放在磁场中,硬直导线所在区域的磁感线呈弧形,如图所示.硬直导线可以在空中自由移动和转动,硬直导线中的电流方向由a向b,关于硬直导线的受力和运动情况下述说法正确的是()A.硬直导线先转动,后边转动边下移B.硬直导线只能转动,不会向下移动C.硬直导线各段所受安培力的方向都与硬直导线垂直D.在图示位置,a端受力垂直纸面向内,b端受力垂直纸面向外演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位.) 13.(10分)匀强磁场(各点的磁感应强度大小、方向均不变的磁场)中长为2 cm的通电导线垂直磁场方向,当通过导线的电流为2 A时,它受到的磁场力大小为4×10-3 N,问:(1)该处的磁感应强度B是多大?(2)若电流不变,导线长度减小到1 cm,则它受到的磁场力F和该处的磁感应强度B各是多少?(3)若导线长度不变,电流增大为5 A,则它受到的磁场力F和该处的磁感应强度B各是多少?14.(10分)地球上某地磁感应强度B的水平分量B x=0.18×10-4T,竖直分量B y=0.54×10-4 T.求:(1)地磁场磁感应强度B的大小及它与水平方向的夹角;(2)在水平面2.0 m2的面积内地磁场的磁通量Φ.15.(10分)如图所示,在倾角为37°的光滑斜面上有一根长为0.4 m.质量为6×10-2kg的通电直导线,电流I=1 A,方向垂直纸面向外,导线用平行于斜面的轻绳拴住不动,整个装置放在磁感应强度每秒增加0.4 T,方向竖直向上的磁场中,设t=0,B=0,则需要多长时间斜面对导线的支持力为零?(g取10 m/s2)16.(12分)如图所示为某种电流表的原理示意图.质量为m的均质细金属棒MN的中点处通过一绝缘挂钩与一竖直悬挂的弹簧相连,弹簧的劲度系数为k.在矩形区域abcd内有匀强磁场,磁感应强度大小为B,方向垂直纸面向外.与MN的右端N连接的一绝缘轻指针可指示标尺上的读数,MN的长度大于ab.当MN中没有电流通过且处于平衡状态时,MN与矩形区域的cd边重合;当MN中有电流通过时,指针示数可表示电流大小.(1)当电流表示数为零时,弹簧伸长多少?(重力加速度为g)(2)若要使电流表正常工作,MN的哪一端应与电源正极相接?(3)若k=2.0 N/m,ab=0.20 m,bc=0.05 m,B=0.20 T,此电流表的量程是多少?(不计通电时电流产生的磁场的影响)(4)若将量程扩大2倍,磁感应强度应变为多大?参考答案与解析1.[75]【解析】选B.安培力的方向始终与电流方向和磁场方向垂直,选项A错误,选项B正确;由F=BIL sin θ可知,安培力的大小与通电直导线和磁场方向的夹角有关,选项C错误;将直导线从中点折成直角时,因磁场与导线的夹角未知,则安培力的大小不能确定,选项D错误.2.[76]【解析】选D.根据磁感线的疏密程度,可以判断出a、b两处的磁感应强度的大小不等,B a>B b,A、B错误;同一通电导线放在a处受力的情况大小不一定,因为放入时的位置(即放入时与磁感线的方向)不确定,则其受安培力的大小不确定,C错误,D正确.3.[77]【解析】选A.两环形电流等效成两个小磁针,由安培定则知,磁极情况如图所示,据异名磁极相互吸引可得A正确.4.[78]【解析】选A.磁感应强度是矢量,每点的磁感应强度都是匀强磁场和直导线磁场的叠加,由题图知在A点,两磁感应强度方向相同,所以A点的磁感应强度最大,在C点,两磁感应强度方向相反,所以在C点的磁感应强度最小,C、D错误;B、D两点,两磁感应强度方向相互垂直,所以B、D两点的磁感应强度大小相等,但方向不同,A正确、B错误.5.[79]【解析】选C.由题图可知,线圈由A经过D到C的过程中,线圈垂直磁场方向的面积先增大后减小,通过线圈的磁通量为Φ=BS,可见通过线圈的磁通量先变大后变小.6.[80] 【解析】选A.先分析Ⅰ区域:导线2、3和5、6分别在此区域产生的磁场方向相反,磁通量互相抵消,故只剩下导线1和4在此区域产生磁通量,由安培定则可判断出方向均垂直纸面向里.同理可分析出Ⅱ、Ⅳ区域的合磁通量为零,Ⅲ区域的合磁通量垂直纸面向外,故选A.7.[81] 【解析】选A.对于框架的ABC 部分与ADC 部分,其等效长度均为AC 连线长度,由几何关系可得:L ′=2L cos 30°=3L ,由闭合电路的欧姆定律可得,通过框架ABC与ADC 部分的电流为I =E 6r ×2r 6r +2r+r =2E 5r ,由左手定则可得等效部分所受的安培力方向均竖直向上,设两条支路的电流分别为I 1、I 2,可得:F =BI 1L ′+BI 2L ′=B (I 1+I 2)L ′=BIL ′=23BEL 5r,A 选项正确.8.[82] 【解析】选CD.磁体的周围存在一种特殊的物质——磁场,磁铁间不接触时也可以通过磁场发生相互作用,故A 错.无论将磁铁分得多么小,它总有N 极和S 极,迄今为止,还没有发现只有N 极或S 极的磁单极子存在(这一点与电荷不同),故B 错.指南针能指南与地球磁场有关,故C 正确.电动自行车的电机中一定有磁体存在,故D 正确.9.[83] 【解析】选BC.小磁针N 极的指向即是磁针所在处的磁场方向.题中磁针S 极向纸内偏转,说明离子束下方的磁场方向由纸内指向纸外.由安培定则可判定由离子束的定向运动所产生的电流方向由右向左,故若为正离子,则应是自右向左运动,若为负离子,则应是自左向右运动.故选BC.10.[84] 【解析】选BD.若a 接正极,b 接负极,电磁铁磁极间磁场方向向上,e 接正极,f 接负极,由左手定则判定金属杆受安培力向左,则L 向左滑动,A 选项错误,同理判定B 、D 选项正确,C 选项错误.故选BD.11.[85] 【解析】选AD.通电导体棒处磁场方向与导体棒垂直,沿斜面向下,由左手定则可知通电导体棒所受安培力垂直于斜面向上,由牛顿第三定律可得磁铁所受导体棒的磁场力垂直于斜面向下,故磁铁与斜面间压力增大,A 正确;磁铁重力沿斜面向下的分力仍然与静摩擦力平衡,静摩擦力大小不变,磁铁仍然保持静止状态,B 、C 错误,D 正确.12.[86] 【解析】选AC.根据左手定则可知,a 、b 两端受安培力方向正好相反,使硬直导线产生转动,而磁感应强度在竖直方向和水平方向都有分量,当硬直导线转动后就又会受到向下的安培力作用,故硬直导线先转动,边转动边下移,硬直导线各段所受安培力的方向都与导线垂直,A 、C 正确.13.[87] 【解析】(1)根据磁感应强度的定义B =F IL =4×10-32×2×10-2 T =0.1 T.(2)匀强磁场中该处的磁感应强度由磁场本身决定,不因导线长度的改变而改变,因此B =0.1 T.根据磁感应强度的定义B =F IL可得,导线长度减小到1 cm ,则它受到的磁场力 F ′=BIL ′=0.1×2×1×10-2 N =2×10-3 N. (3)匀强磁场中该点的磁感应强度也不因电流的改变而改变,因此B =0.1 T.根据磁感应强度的定义B =F IL可得,电流增大为 5 A ,则它受到的磁场力F ″=BI ′L =0.1×5×2×10-2 N =0.01 N. 【答案】(1)0.1 T (2)2×10-3 N 0.1 T (3)0.01 N 0.1 T 14.[88] 【解析】(1)根据平行四边形定则,可知B =B 2x +B 2y =0.182+0.542×10-4 T =0.57×10-4 T B 的方向和水平方向的夹角α=arctan B y B x =arctan 0.54×10-40.18×10-4=arctan 3=71°56′. (2)题中地磁场竖直分量与水平面垂直,故磁通量Φ=B y ·S =0.54×10-4×2.0 Wb =1.08×10-4 Wb. 【答案】(1)0.57×10-4 T arctan 3或71°56′ (2)1.08×10-4 Wb 15.[89] 【解析】支持力为0时导线的受力如图所示,由平衡条件得:F 安=mg tan 37°=6×10-2×100.75N =0.8 N 由F 安=BIL 得B =F 安IL =0.81×0.4T =2 T 由B =0.4t 得t =B 0.4=20.4s =5 s. 【答案】5 s16.[90] 【解析】(1)设弹簧的伸长为Δx ,则有mg =k Δx ①由①式得Δx =mg k. (2)为使电流表正常工作,作用于通有电流的金属棒MN 上的安培力必须向下,因此M 端应接正极.(3)设满量程时通过MN 的电流大小为I m ,则有BI m ab +mg =k (bc +Δx )②联立①②式并代入数据得I m =2.5 A.(4)设量程扩大后,磁感应强度变为B ′,则有2B ′I m ab +mg =k (bc +Δx )③由①③式得B ′=kbc 2I m ab,代入数据得B ′=0.10 T. 【答案】(1)mg k(2)M 端应接正极 (3)2.5 A (4)0.10 T。
高三物理第一轮复习磁场安培力课后练习有答案

磁场的描述·磁场对电流的作用一、选择题(本题共8小题,每小题8分,共64分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求.全部选对的得8分,选对但不全的得5分,有选错的得0分)1.在磁场中某区域的磁感线,如图所示,则()A.a、b两处的磁感应强度的大小不等,B a>B bB.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处受力一定比放在b处受力小解析:磁感线的疏密反映了磁感应强度的弱强,按照题图应有B a<B b,选项B正确;同一导线所受安培力除与磁感应强度的大小有关外,还与导线在磁场中的位置有关,选项C、D错误.答案:B2.(2014·陕西宝鸡质检)如图所示,将一个半径为R的金属圆环串联接入电路中,电路中的电流为I,接入点a、b是圆环直径上的两个端点,流过圆弧acb和adb的电流相等.金属圆环处在磁感应强度为B的匀强磁场中,磁场方向与圆环所在的平面垂直.则金属圆环受到的安培力为()A.0B.πBIRC.2πBIRD.2BIR解析:隔离金属圆环的上半部分,其中的电流为,所受安培力为B··2R=BIR;同理,金属圆环的下半部分所受的安培力也为BIR,两部分所受的安培力方向相同,所以金属圆环受到的安培力为2BIR,选项D正确.答案:D3.(2014·上海联考)如图,两根互相平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流.A、O、B在M、N的连线上,O为MN的中点,C、D位于MN的中垂线上,且A、B、C、D到O点的距离均相等.关于以上几点处的磁场,下列说法正确的是()A.O点处的磁感应强度为零B.A、B两点处的磁感应强度大小相等,方向相反C.C、D两点处的磁感应强度大小相等,方向相同D.A、C两点处磁感应强度的方向不同解析:由安培定则可知,两导线在O点产生的磁场均竖直向下,合磁感应强度一定不为零,选项A错;由安培定则,两导线在A、B两处产生的磁场方向均竖直向下,由于对称性,电流M在A处产生磁场的磁感应强度等于电流N在B处产生磁场的磁感应强度,同时电流M在B处产生磁场的磁感应强度等于电流N在A处产生磁场的磁感应强度,所以A、B两处磁感应强度大小相等、方向相同,选项B错;根据安培定则,两导线在C、D两处产生的磁场方向分别垂直于C、D两点与两导线的连线方向,如图所示,且产生的磁场的磁感应强度相等,由平行四边形定则可知,C、D两点处的磁感应强度大小相等,方向相同,选项C正确;A、C两处磁感应强度的方向均竖直向下,选项D错.答案:C4.如图所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等、方向垂直纸面向里.通过直导线产生磁场的磁感应强度B=,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量,则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴负方向D.垂直R,指向x轴正方向解析:根据平行电流之间的相互作用,平行直导线电流方向相同时,导线间存在相互引力作用,根据对称性,P、Q分别与R之间的力大小相等,方向对称,再根据平行四边形定则,通电导线R 受到的磁场力的方向垂直R,指向y轴负方向,因此A正确.答案:A5.如图所示的天平可用来测定磁感应强度,天平的右臂下挂有一个矩形线圈,宽为l,共N匝,线圈的下部悬在匀强磁场中,磁场方向垂直纸面,当线圈中通有电流I(方向如图)时,在天平的左、右两边加上质量各为m1、m2的砝码,天平平衡,当电流反向(大小不变)时,右边再加上质量为m 的砝码后,天平重新平衡.由此可知()A.磁感应强度的方向垂直纸面朝里,大小为-B.磁感应强度的方向垂直纸面朝里,大小为C.磁感应强度的方向垂直纸面朝外,大小为-D.磁感应强度的方向垂直纸面朝外,大小为解析:由于电流反向后需在右边加上砝码才能重新平衡,故知原先安培力向下,由左手定则可判断磁场方向为垂直于纸面向里,又由天平平衡条件可推出mg=2NBIl,故B=.答案:B6.如图所示,在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来,此时磁铁对水平面的压力为F N1,现在磁铁左上方位置固定一导体棒,当导体棒中通以垂直纸面向里的电流后,磁铁对水平面的压力为F N2,则以下说法正确的是()A.弹簧长度将变长B.弹簧长度将变短C.F N1>F N2D.F N1<F N2解析:画出导体棒所在处的磁感线方向,用左手定则可判断出条形磁铁对导体棒的安培力斜向右下,由牛顿第三定律可知,导体棒对条形磁铁的安培力斜向左上,所以弹簧长度将变短,F N1>F N2,选项B、C正确.答案:BC7.如图所示,有两根长为L、质量为m的细导体棒a、b,a被水平放置在倾角为α=45°的光滑斜面上,b被水平固定在与a在同一水平面的另一位置,且a、b平行,它们之间的距离为x.当两细棒中均通以电流强度为I的同向电流时,a恰能在斜面上保持静止,则下列说法正确的是()A.b的电流在a处产生的磁场的方向向上B.b的电流在a处产生的磁场的大小为C.若保持a、b中的电流大小和方向不变,使b上移,a仍能保持静止D.若保持a、b中的电流大小和方向不变,使b下移,a将不能保持静止解析:由安培定则可知,a处的磁感应强度方向为竖直向上,选项A正确;对a由力平衡条件得,mg sin45°=BIL cos45°,知B=,选项B错误;若b上移,则其在a处的磁场减弱,安培力与斜面的夹角β减小,mg sin45°=BIL cosβ成立,即a仍能保持静止,选项C正确;若b下移,则其在a处的磁场减弱,安培力与斜面的夹角β增大,mg sin45°=BIL cosβ不成立,即a不能保持静止,选项D正确.答案:ACD8.如图甲所示,电流恒定的通电直导线MN,垂直平放在两条相互平行的水平光滑长导轨上,电流方向由M指向N,在两轨间存在着竖直磁场,取垂直纸面向里的方向为磁感应强度的正方向,当t=0时导线恰好静止,若B按如图乙所示的余弦规律变化,下列说法正确的是()A.在最初的一个周期内,导线在导轨上做往复运动B.在最初的一个周期内,导线一直向左运动C.在最初的半个周期内,导线的加速度先增大后减小D.在最初的半个周期内,导线的速度先增大后减小解析:由安培力的表达式F=BIL结合题图乙可知,安培力F在一个周期内随磁感应强度B的变化而变化,在前周期内,安培力F方向不变,大小变小,加速度方向不变,大小变小,由于初速度为零,所以在水平方向上做变加速直线运动;在周期到周期内,磁场方向改变,安培力方向改变,加速度方向改变,速度减小,至周期时速度减小到零,所以D项正确;而后在周期到周期内,MN反向加速,在一个周期结束时又回到原来的位置,即做往复运动,所以A项正确.答案:AD二、论述·计算题(本题共2小题,共36分)9.(18分)有一长l=0.50 m、质量m=10 g的通电导线cd,由两根绝缘细线水平悬挂在匀强磁场中的z轴上,如图所示.z轴垂直纸面向外,g取10 m/s2.求:(1)当磁感应强度B1=1.0 T,方向与x轴负方向相同时,要使悬线中张力为零,cd中通入的电流I1的大小和方向.(2)当cd中通入方向由c到d大小I2=0.40 A的电流,这时磁感应强度B2=1.0 T,方向与x轴正方向相同,当cd静止时悬线中的张力是多大?(3)当cd中通入方向由c到d的大小I3=0.10 A的电流,若磁场方向垂直z轴,且与y轴负方向夹角为30°,与x轴正方向夹角为60°,磁感应强度B3=2.0 T,则导线cd静止时悬线中的张力又是多大?解析:(1)要使悬线的张力为零,导线cd受到的安培力必须与重力平衡,有mg=B1I1l所以I1=A=0.20A由左手定则可判定cd中的电流方向由c到d.(2)根据题意,由左手定则可判定此时cd受到竖直向下的安培力.当cd静止时,有mg+B2I2l=2F T所以F T=N=0.15N.(3)根据题意,作出导线cd所受重力、安培力如图所示.这时cd受到的安培力大小F3=B3I3l所以F3=2.0×0.10×0.50N=0.10N=mg又因F3的方向与B3的方向垂直,因此F合的方向与mg的方向夹角为30°.所以2F T'=F合=2mg cos30°F T'=mg cos30°≈0.09N即此时每根悬线中的张力大小为0.09N,悬线与y轴负方向的夹角为30°,即导线cd受安培力作用后使悬线向x轴负方向偏转30°角.答案:(1)0.20 A方向由c到d(2)0.15 N(3)0.09 N10.(18分)(2014·江苏苏州模拟)如图所示为一电流表的原理示意图.质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连,绝缘弹簧劲度系数为k.在矩形区域ABCD内有匀强磁场,磁感应强度大小为B,方向垂直纸面向外.与MN的右端N连接的一绝缘轻指针可指示标尺上的读数,MN的长度大于.当MN中没有电流通过且处于平衡状态时,MN与矩形区域的CD边重合,当MN中有电流通过时,指针示数可表示电流强度.(1)当电流表示数为零时,弹簧伸长多少?(重力加速度为g)(2)若要电流表正常工作,MN的哪一端应与电源正极相接?(3)若k=2.0 N/m,m,=0.050 m,B=0.20 T,此电流表的量程是多少?(不计通电时电流产生的磁场的作用)(4)若将(3)中量程扩大1倍,磁感应强度应变为多大?解析:(1)设当电流表示数为零时,弹簧的伸长量为Δx,则有mg=kΔx, ①解得Δx=. ②(2)为使电流表正常工作,作用于通有电流的金属棒MN的安培力必须向下,因此M端应接正极.(3)设电流表满偏时通过MN的电流为I m,则有BI m+mg=k(+Δx), ③联立并代入数据得I m=2.5A.④(4)设量程扩大后,磁感应强度变为B',则有2B'I m+mg=k(+Δx), ⑤解得B'=. ⑥代入数据得B'=0.10T.答案:(1)(2)M端(3)2.5 A(4)0.10 T三、选做题(10分)11.如图所示是一种电磁泵,泵体是一个长方体,端面是一个边长为δ的正方形,ab长为l,上下两面接在电源上,电压为U(内阻不计),磁感应强度为B的磁场指向cdfe面,液体的电阻率为ρ,密度为D(液体原来不导电,在泵头通入导电剂后才导电).求:(1)最大抽液高度.(2)每秒钟抽液的质量.解析:(1)泵体内液体的电阻为R=通过泵的电流为I=.通电液体受到的安培力F=BIδ=.安培力产生的压强p=.对液体来说,压强p=Dgh.液面上升到最大高度时,安培力与液体重力产生的压强应是相等的,即=Dgh,所以h=.(2)在阻力不计的情况下,电磁泵所做的功应该等于液体重力势能的增加,有mgh=·t,所以.答案:(1)(2)。

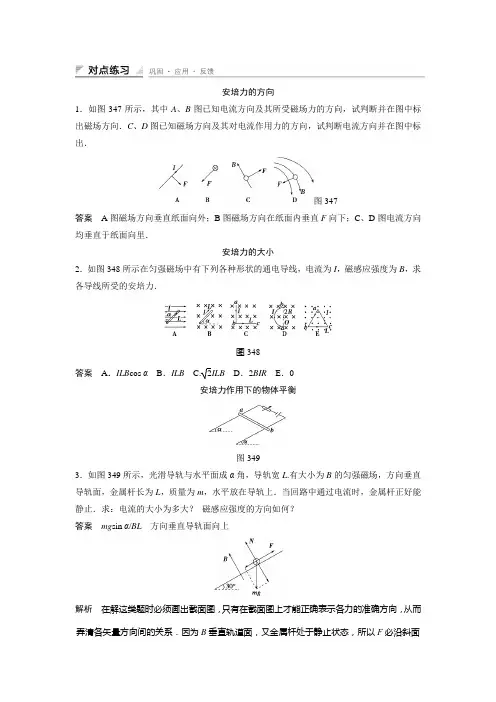

安培力的经典练习题 (含答案详解)

安培力的方向1.如图347所示,其中A、B图已知电流方向及其所受磁场力的方向,试判断并在图中标出磁场方向.C、D图已知磁场方向及其对电流作用力的方向,试判断电流方向并在图中标出.图347答案A图磁场方向垂直纸面向外;B图磁场方向在纸面内垂直F向下;C、D图电流方向均垂直于纸面向里.安培力的大小2.如图348所示在匀强磁场中有下列各种形状的通电导线,电流为I,磁感应强度为B,求各导线所受的安培力.图348答案A.ILB cos αB.ILB C.2ILB D.2BIR E.0安培力作用下的物体平衡图3493.如图349所示,光滑导轨与水平面成α角,导轨宽L.有大小为B的匀强磁场,方向垂直导轨面,金属杆长为L,质量为m,水平放在导轨上.当回路中通过电流时,金属杆正好能静止.求:电流的大小为多大?磁感应强度的方向如何?答案mg sin α/BL方向垂直导轨面向上解析在解这类题时必须画出截面图,只有在截面图上才能正确表示各力的准确方向,从而弄清各矢量方向间的关系.因为B垂直轨道面,又金属杆处于静止状态,所以F必沿斜面向上,由左手定则知,B垂直轨道面向上.大小满足BI1L=mg sin α,I=mg sinα/BL.(时间:60分钟)题组一安培力的方向1.下面的四个图显示了磁场对通电直导线的作用力,其中正确的是()答案 C2.一根容易形变的弹性导线,两端固定.导线中通有电流,方向如图中箭头所示.当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时,描述导线状态的四个图示中正确的是()答案 D解析A图中I与B平行应不受安培力,故A错误,由左手定则知B、C错误,D正确.图34103.如图3410所示,电磁炮是由电源、金属轨道、炮弹和电磁铁组成.当电源接通后,磁场对流过炮弹的电流产生力的作用,使炮弹获得极大的发射速度.下列各俯视图中正确表示磁场B方向的是()答案 B解析由左手定则可知,图A示磁感应强度方向使炮弹受到的安培力向后,图B示磁感应强度方向使炮弹受到的安培力向前,图C示磁感应强度方向使炮弹受到的安培力竖直向下,图D示磁感应强度方向使炮弹受的安培力竖直向下,只有B符合实际.图34114.通电矩形导线框abcd与无限长通电直导线MN在同一平面内,电流方向如图3411所示,ab边与MN平行.关于MN的磁场对线框的作用,下列叙述正确的是()A.线框有两条边所受的安培力方向相同B.线框有两条边所受的安培力大小相同C.线框所受安培力的合力向左D.线框将绕MN转动答案BC解析通电矩形线框abcd在无限长直通电导线形成的磁场中,受到磁场力的作用,对于ad 边和bc边,所在的磁场相同,但电流方向相反,所以ad边、bc边受磁场力(安培力)大小相同,方向相反,即ad边和bc边受合力为零.而对于ab和cd两条边,由于在磁场中,离长直导线的位置不同,ab边近而且由左手定则判断受力向左,cd边远而且由左手定则判断受力向右,所以ab边、cd边受合力方向向左,故B、C选项正确.图34125.如图3412所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等,方向垂直纸面向里;通过直导线产生磁场的磁感应强度B =kI/r,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量;则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴正方向D.垂直R,指向x轴负方向答案 A图34136.(2014·扬州中学模拟)图3413中装置可演示磁场对通电导线的作用、电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨,L是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a、b,导轨两端e、f,分别接到两个不同的直流电源上时,L便在导轨上滑动.下列说法正确的是()A.若a接正极,b接负极,e接正极,f接负极,则L向右滑动B.若a接正极,b接负极,e接负极,f接正极,则L向右滑动C.若a接负极,b接正极,e接正极,f接负极,则L向左滑动D.若a接负极,b接正极,e接负极,f接正极,则L向左滑动答案BD解析若a接正极,b接负极,则根据安培定则可知线圈之间产生向上的磁场,e接正极,f 接负极,L中将通有向外的电流,根据左手定则可知L向左运动,A错;若a接正极,b接负极,则根据安培定则可知线圈之间产生向上的磁场,e接负极,f接正极,L中将通有向里的电流,根据左手定则可知L向右运动,B正确;若a接负极,b接正极,则根据安培定则可知线圈之间产生向下的磁场,e接正极,f接负极,L中将通有向外的电流,根据左手定则可知L向右运动,C错;若a接负极,b接正极,则根据安培定则可知线圈之间产生向下的磁场,e接负极,f接正极,L中将通有向里的电流,根据左手定则可知L向左运动,D正确.题组二安培力的大小图34147.如图3414所示,四边形的通电闭合线框abcd处在垂直线框平面的匀强磁场中,它受到磁场力的合力()A.竖直向上B.方向垂直于ad斜向上C.方向垂直于bc斜向上D.为零答案 D图34158.如图3415所示,导线框中电流为I,导线框垂直于磁场放置,磁感应强度为B,AB与CD相距为d,则MN所受安培力大小()A.F=BId B.F=BId sin θC.F=BIdsin θD.F=BId cos θ答案 C解析题中磁场和电流垂直,θ角仅是导线框与金属杆MN间夹角,不是电流与磁场的夹角.图34169.如图3416所示,磁场方向竖直向下,通电直导线ab由水平位置1绕a点在竖直平面内转到位置2的过程中,通电导线所受安培力是()A.数值变大,方向不变B.数值变小,方向不变C.数值不变,方向改变D.数值,方向均改变答案 B解析安培力F=BIL,电流不变,垂直直导线的有效长度减小,安培力减小,安培力的方向总是垂直BI所构成的平面,所以安培力的方向不变,B对,故选B.题组三安培力作用下的导体棒的平衡图341710.如图3417所示,长L、质量为m的金属杆ab,被两根竖直的金属丝静止吊起,金属杆ab处在方向垂直纸面向里的匀强磁场中.当金属杆中通有方向a→b的电流I时,每根金属丝的拉力大小为T.当金属杆通有方向b→a的电流I时,每根金属丝的拉力大小为2T.则磁场的磁感应强度B的大小为________.答案T IL解析导体ab受重力、磁场力、弹簧的拉力而平衡.当ab中的电流方向由a到b时,磁场力向上.2T+BIL=mg①当ab中的电流由b到a时,磁场力向下.4T=BIL+mg②解方程组得B=TIL11.两个倾角均为α的光滑斜面上,各放有一根相同的金属棒,分别通有电流I1和I2,磁场的磁感应强度大小相同,方向如图3418中所示,两金属棒均处于静止状态,两种情况下电流之比I1∶I2=________.图3418答案1∶cos α图341912.如图3419所示,一根长L=0.2 m的金属棒放在倾角θ=37°的光滑斜面上,并通过I=5 A的电流,方向如图所示,整个装置放在磁感应强度B=0.6 T 竖直向上的匀强磁场中,金属棒恰能静止在斜面上,则该棒的重力为多少?(sin 37°=0.6)答案0.8 N解析从侧面对棒受力分析如图,安培力的方向由左手定则判出为水平向右,F=ILB=5×0.2×0.6 N=0.6 N.由平衡条件得重力mg=Ftan 37°=0.8 N.图342013.质量为m的导体棒MN静止于宽度为L的水平导轨上,通过MN的电流为I,匀强磁场的磁感应强度为B,方向与导轨平面成θ角斜向下,如图3420所示,求MN所受的支持力和摩擦力的大小.答案ILB cos θ+mg ILB sin θ解析导体棒MN处于平衡状态,注意题中磁场方向与MN是垂直的,作出其侧视图,对MN进行受力分析,如图所示.由平衡条件有:F f=F sin θ,F N=F cos θ+mg,其中F=ILB解得:F N=ILB cos θ+mg,F f=ILB sin θ.。
高考物理一轮复习磁场《安培力》典型题精排版(含答案)

高考物理一轮复习《安培力》典型题(精排版)1.直导线ab放在如图所示的水平导体框架上,构成一个闭合回路.长直导线cd 和框架处在同一个平面内,且cd和ab平行,当cd中通有电流时,发现ab向左滑动.关于cd中的电流下列说法正确的是( )A.电流肯定在增大,不论电流是什么方向B.电流肯定在减小,不论电流是什么方向C.电流大小恒定,方向由c到dD.电流大小恒定,方向由d到c2.如图所示,用两根相同的细绳水平悬挂一段均匀载流直导线MN,电流I 方向从M到N,绳子的拉力均为F.为使F=0,可能达到要求的方法是( ) A.加水平向右的磁场B.加水平向左的磁场C.加垂直纸面向里的磁场D.加垂直纸面向外的磁场3.如图所示,一弓形线圈通以逆时针电流,在其圆弧的圆心处,垂直于纸面放一直导线,当直导线通有指向纸内的电流时,线圈将( )A.a端向纸内,b端向纸外转动,且靠近导线B.a端向纸内,b端向纸外转动,且远离导线C.b端向纸内,a端向纸外转动,且靠近导线D.b端向纸内,a端向纸外转动,且远离导线4.如图所示,一段导线abcd位于磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向里)垂直.线段ab、bc和cd的长度均为L,且∠abc=∠bcd=135°.流经导线的电流为I,方向如图中箭头所示.导线段abcd所受到的磁场的作用力的合力( )A.方向沿纸面向上,大小为(2+1)ILBB.方向沿纸面向上,大小为(2-1)ILBC.方向沿纸面向下,大小为(2+1)ILBD.方向沿纸面向下,大小为(2-1)ILB5.如图所示,均匀绕制的螺线管水平放置,在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直,“×”表示导线中电流的方向垂直于纸面向里.电键S闭合后,A受到通电螺线管磁场的作用力的方向是( )A.水平向左B.水平向右C.竖直向下D.竖直向上6.如图所示,在倾角为α的光滑斜面上,垂直斜面放置一根长为L、质量为m的直导线,当通以电流I时,欲使导线静止在斜面上,外加匀强磁场B的大小和方向可能是( )A.B=mg tan α/IL,方向垂直斜面向上B.B=mg sin α/IL,方向垂直斜面向下C.B=mg tan α/IL,方向竖直向上D.B=mg/IL,方向水平向右7.在等边三角形的三个顶点a、b、c处,各有一条长直导线垂直穿过纸面,导线中通有大小相等的恒定电流,方向如图所示.过c点的导线所受安培力的方向( )A.与ab边平行,竖直向上B.与ab边平行,竖直向下C.与ab边垂直,指向左边D.与ab边垂直,指向右边8.如图甲所示,电流恒定的通电直导线MN,垂直平放在两条相互平行的水平光滑长导轨上,电流方向由M指向N,在两轨间存在着竖直磁场,取垂直纸面向里的方向为磁感应强度的正方向,当t=0时导线恰好静止,若B按如图乙所示的余弦规律变化,下列说法正确的是( )A.在最初的一个周期内,导线在导轨上做往复运动B.在最初的一个周期内,导线一直向左运动C.在最初的半个周期内,导线的加速度先增大后减小D.在最初的半个周期内,导线的速度先增大后减小9.如图所示,在竖直向下的匀强磁场中,有两根竖直放置的平行导轨AB、CD,导轨上放有质量为m的金属棒MN,棒与导轨间的动摩擦因数为μ,现从t=0时刻起,给棒通以图示方向的电流,且电流与时间成正比,即I=kt,其中k为恒量.若金属棒与导轨始终垂直,则如图所示的表示棒所受的摩擦力随时间变化的四幅图中,正确的是( )10.如图所示,在倾角为θ=30°的斜面上,固定一宽L=0.25 m的平行金属导轨,在导轨上端接入电源和滑动变阻器.电源电动势E=12 V,内阻为r=1.0 Ω.一质量m=20 g的金属棒ab与两导轨垂直并接触良好.整个装置处于磁感应强度B=0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计).金属导轨是光滑的,取g=10 m/s2,要保持金属棒在导轨上静止,求:(1)金属棒所受到的安培力;(2)通过金属棒的电流;(3)滑动变阻器R接入到电路中的阻值.11.磁流体推进船的动力来源于电流与磁场间的相互作用.图甲是在平静海面上某实验船的示意图,磁流体推进器由磁体、电极和矩形通道(简称通道)组成.如图乙所示,通道尺寸a=2.0 m、b=0.15 m、c=0.10 m.工作时,在通道内沿z轴正方向加B=8.0 T的匀强磁场;沿x轴负方向加匀强电场,使金属板间的电压U=99.6 V;海水沿y轴方向流过通道.已知海水的电阻率ρ=0.20 Ω·m.(1)船静止时,求电源接通瞬间推进器对海水推力的大小和方向;(2)船以v s=5.0 m/s的速度匀速前进.若以船为参照物,海水以5.0 m/s的速率涌入进水口,由于通道的截面积小于进水口的截面积,在通道内海水速率增加到v d=8.0 m/s.求此时两金属板间的感应电动势U感;(3)船行驶时,通道中海水两侧的电压按U′=U-U感计算,海水受到电磁力的80%可以转化为对船的推力.当船以v s=5.0 m/s的速度匀速前进时,求海水推力的功率.高考物理一轮复习《安培力》典型题(精排版)1.解析:导线ab向左滑动,说明通过回路的磁通量在减小,通过回路的磁感应强度在减弱,通过cd的电流大小在减小,与电流方向无关.答案:B2.解析:为使F=0,则F安必竖直向上且F安=mg,由左手定则可判定磁场一定是垂直纸面向里,故选项C正确.答案:C3.答案:A4.解析:由左手定则可判断,导线所受磁场力方向沿纸面向上,C、D错;导线的有效长度为ad的长度,即L有效=(2+1)L,故安培力的大小为F=(2+1)BIL,因此选A.答案:A5.解析:电键闭合后根据安培定则可判定导线所在位置处磁感线的方向为水平向右,再由左手定则判定导线受到安培力的方向为竖直向下,C项正确.答案:C6.解析:导线在重力、支持力和安培力三力作用下平衡,当磁场方向垂直斜面向上时,安培力沿斜面向下,三力不可能平衡,A错;当磁场方向垂直斜面向下时安培力沿斜面向上,则有mg sin α=BIL,故B=mg sin α/IL,B项正确;当磁场方向竖直向上时,安培力水平向右,三力不可能平衡,C错;若磁场方向水平向右时,安培力竖直向下,三力也不可能平衡,D错.答案:B7.解析:根据安培定则,a、b在c处产生的磁场分别为垂直于ac连线斜向下和垂直于bc连线斜向下并且大小相等,由平行四边形定则可确定c处合磁场方向向下,又根据左手定则,可判定c处直导线所受安培力方向垂直于ab边,指向左边,所以C项正确.答案:C8.解析:由安培力的表达式F =BIL 结合图乙可知,安培力F 在一个周期内随磁感应强度B 的变化而变化,在前14周期内,安培力F 方向不变,大小变小,加速度方向不变,大小变小,由于初速度为零,所以在水平方向上做变加速直线运动;在14周期到12周期内,磁场方向改变,安培力方向改变,加速度方向改变,速度减小,至12周期时速度减小到零,所以D 正确;而后在12周期到34周期内,MN 反向加速,在一个周期结束时又回到原来的位置,所以A 正确.答案:AD9.解析:当F f =μBIL =μBLkt <mg 时,棒沿导轨向下加速;当F f =μBLkt >mg 时,棒沿导轨向下减速;在棒停止运动前,所受摩擦力为滑动摩擦力,大小为:F f =μBLkt ;当棒停止运动时,摩擦力立即变为静摩擦力,大小为:F f =mg ,故选项C 正确.答案:C10.解析:金属棒静止在金属导轨上受力平衡,如图所示. (1)F 安=mg sin 30° F 安=0.1 N (2)由F 安=BIL 解得I =F 安BL=0.5 A (3)设变阻器接入电路的阻值为R ,根据闭合电路欧姆定律E =I (R +r )解得R =EI-r =23 Ω答案:(1)F 安=0.1 N (2)I =0.5 A (3)R =23 Ω11.解析:(1)根据安培力公式,推力F 1=BI 1b ,其中I 1=U R ,R =ρbac,则F 1=B U Rb =Uac ρB =796.8 N ,对海水推力的方向沿y 轴正方向(向右).(2)U 感=Bbv d =9.6 V.(3)根据欧姆定律,I2=U′R=U-Bvdb acρb=600 A,安培推力F2=BI2b=720 N,对船的推力F=80%F2=576 N,推力的功率P=Fv s=80%F2v s=2 880 W.答案:(1)796.8 N,沿y轴正方向(2)9.6 V (3)2 880 W。
高二物理《安培力》练习题

B θ 高二物理《安培力》练习题 班级 姓名 得分一、单项选择题1.如图所示,把一条导线平行地放在磁针的上方附近,当导线中有电流通过时,磁针会发生偏转.首先观察到这个实验现象的物理学家是 ( ) A .奥斯特 B .爱因斯坦 C .伽利略 D .牛顿 2、在如下图所示的匀强磁场中,已经标出了电流I 和磁场B 以及磁场对电流作用力F 三者的方向,其中错误的是( )3.有一小段通电导线,长为1cm ,电流强度为5A ,把它置于磁场中某点,受到的磁场力为0.1 N ,则该点的磁感应强度B 一定是( )A .B =2 T B .B ≤2C C 、B ≥2 TD .以上情况都有可能4.如图所示,一长L 的直导线通以大小为I 的电流,放在垂直于导线的磁感应强度为B 的匀强磁场中,则导线所受安培力大小为( ) A .BLI sin θ B .BLI cos θ C .BLI /sin θ D .BLI5.在赤道上某处有一竖直直立的避雷针,当带有正电荷的乌云经过避雷针的上方并通过避雷针形成电流时,地磁场对避雷针的作用力的方向为( )A .向东B .向南C .向西D .向北6.两条导线互相垂直,但相隔一小段距离,其中AB 固定,CD 可自由活动,当通以如图1所示电流后,CD 导线将( )A.顺时针方向转动,同时靠近ABB.逆时针方向转动,同时离开ABC.顺时针方向转动,同时离开AB 题号1 2 3 4 5 6答案INS二、双项选择题:7.电子以初速度v0垂直进入磁感应强度为B的匀强磁场中,不计电子重力,则A.磁场对电子的洛伦兹力大小、方向始终不变B.磁场对电子的洛伦兹力始终不对电子做功C.电子的加速度的大小始终不变D.电子做匀速直线运动8.关于洛仑兹力和安培力的描述,正确的是:( ) A.通电直导线在匀强磁场中一定受到安培力的作用B.安培力是大量运动电荷所受洛仑兹力的宏观表现C.带电粒子在匀强磁场中受到的洛仑兹力不做功D.通电直导线在磁场中受到的安培力与磁场方向平行9.如图所示,条形磁铁放在水平粗糙桌面上,它的右上方附近固定有一根长直导线,导线中通与了方向垂直纸面向里(即与条形磁铁垂直)的电流,与原来没有放置通电导线时相比较,磁铁受到的支持力N和摩擦力f的变化情况是A 、N减小了B、N增大了C、f始终为0 D、f不为0,且方向向右题号7 8 9答案三、计算题10.如图所示,倾角为θ的光滑斜面上,有一长为L,质量为m的通电导线,导线中的电流强度为I,电流方向垂直纸面向外.在图中加一匀强磁场,可使导线平衡,试求:最小的磁感应强度B是多少?方向如何?Iθ11.质量为m长度为l的导体棒MN静止于水平导轨上。
高中物理模块九磁场考点2通电导线在磁场中受到的力-安培力习题

考点2 通电导线在磁场中受到的力—安培力考点2.1 安培力的方向(1)左手定则:伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内.让磁感线从掌心进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)两平行的通电直导线间的安培力:同向电流互相吸引,异向电流互相排斥.(3)注意问题:磁感线方向不一定垂直于电流方向,但安培力方向一定与磁场方向和电流方向垂直,即大拇指一定要垂直于磁场方向和电流方向决定的平面.1.在下图中,标出了磁场的方向、通电直导线中电流I的方向,以及通电直导线所受安培力F的方向,其中正确的是( C )2.画出图中通电直导线A受到的安培力的方向.3.画出图中各磁场对通电导线的安培力的方向.4.一根容易形变的弹性导线,两端固定.导线中通有电流,方向如图中箭头所示.当没有磁场时,导线呈直线状态;当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时,描述导线状态的四个图示中正确的是( D )5.(多选)已知质量为m的通电细杆ab与导轨间的摩擦系数为μ,有电流时,ab恰好在导轨上静止,如图所示,下图是它的四个侧视图四种可能的匀强磁场方向,其中能使杆ab 与导轨之间摩擦力为零的图是 ( AB )6.在赤道上空,水平放置一根通以由西向东的电流的直导线,则此导线( A )A.受到竖直向上的安培力B.受到竖直向下的安培力C.受到由南向北的安培力D.受到由西向东的安培力7.在等边三角形的三个顶点a、b、c处,各有一条长直导线垂直穿过纸面,导线中通有大小相等的恒定电流,方向如图所示.过c 点的导线所受安培力的方向( C )A.与ab边平行,竖直向上B.与ab边平行,竖直向下C.与ab边垂直,指向左边D.与ab边垂直,指向右边考点2.2 安培力的大小计算当磁感应强度B的方向与导线方向成θ角时,F=ILB sinθ,这是一般情况下的安培力的表达式,以下是两种特殊情况:(1)当磁场与电流垂直时,安培力最大,F max=ILB.(2)当磁场与电流平行时,安培力等于零.1.关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是( B )A.安培力的方向可以不垂直于直导线B.安培力的方向总是垂直于磁场的方向C.安培力的大小与通电直导线和磁场方向的夹角无关D.将直导线从中点折成直角,安培力的大小一定变为原来的一半2.磁场中某区域的磁感线如图所示,则( B )A.a、b两处的磁感应强度的大小不等,B a>B bB.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处受力一定比放在b处受力小3.如图所示是“探究影响通电导线受力的因素”的装置图.实验时,先保持导线通电部分的长度不变,改变电流的大小;然后保持电流不变,改变导线通电部分的长度.对该实验,下列说法正确的是( B )A.当导线中的电流反向时,导线受到的安培力方向不变B.保持电流不变,接通“1、4”时导线受到的安培力是接通“2、3”时的3倍C.保持电流不变,接通“1、4”时导线受到的安培力是接通“2、3”时的2倍D.接通“1、4”,当电流增加为原来的2倍时,通电导线受到的安培力减半4.通电矩形线框abcd与长直通电导线MN在同一平面内,如图所示,ab边与MN平行.关于MN的磁场对线框的作用力,下列说法正确的是( BD )A.线框有两条边所受的安培力方向相同B.线框有两条边所受的安培力大小相等C.线框所受的安培力的合力方向向左D.线框所受的安培力的合力方向向右5.如图所示为一种自动跳闸的闸刀天关,O是转动轴,A是绝缘手柄,C是闸刀卡口,M、N接电源线,闸刀处于垂直纸面向里、B=1T的匀强磁场中,CO间距离为10cm,当磁场力为0.2N时,闸刀开关会自动跳开.则要使闸刀开关能跳开,CO中通过的电流的大小和方向为( B )A.电流方向C→O B.电流方向O→CC.电流大小为1A D.电流大小为0.5A6.如图所示,在匀强磁场中放有下列各种形状的通电导线,电流强度为I,磁感应强度为B,求各导线所受到的安培力.F A=________ F B=________ F C=________ F D=________ F E=________【答案】BIL cosαBIL2BIL2BIR07.如图所示,长为2l的直导线拆成边长相等,夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B,当在该导线中通以电流为I的电流时,该V形通电导线受到的安培力大小为( C )8.A.0 B.0.5BIl C.BIl D.2BIl9.如图,一段导线abcd位于磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向里)垂直.线段ab、bc和cd的长度均为L,且∠abc=∠bcd=135°.流经导线的电流为I,方向如图中箭头所示.导线段abcd所受到的磁场的作用力的合力( A )10.如图所示,一边长为L 、底边BC 的电阻R BC 是两腰AB 、AC 的电阻R AB 、R AC 的两倍(R BC =2R AB =2R AC )的正三角形金属框放置在磁感应强度为B 的匀强磁场中,若通以图示方向的电流,且已知从B 端流入的总电流为I ,则金属框受到的总安培力大小为( B )a)A .0B .BIL C.43BIL D .2BIL 考点2.3 通电导线在受到安培力作用下的运动判断且垂直于线圈平面,当线圈中通入如图方向的电流后,线圈的运动情况是( A )A. 线圈向左运动B. 线圈向右运动C. 从上往下看顺时针转动D. 从上往下看逆时针转动2. 在稀硫酸溶液中有一浮子,它的上部是一轻金属环,下部是分开的铜片和锌片.一开始金属环如图示放置,松开浮子后,则( A )A . 浮子一直保持静止不动B . 浮子将不停地转动C . 浮子将转过90°后再保持静止D . 浮子将转过180°后再保持静止3.法拉第电动机原理如图所示。
人教版高中物理选修2-1 第二章 磁场 练习【含答案】

高中物理选修2-1第二章磁场一、单选题1.通电直导线所受安培力的方向与磁场方向、电流方向的关系,下列图示正确的是()A. B. C. D.2.磁场中任一点的磁场方向规定为小磁针在磁场中()A. 受磁场力的方向B. 北极受磁场力的方向C. 南极受磁场力的方向D. 受磁场力作用转动的方向3.如图所示,均匀绕制的螺线管水平放置,在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直,“×”表示导线中电流的方向垂直于纸面向里.电键闭合后,A受到通电螺线管磁场的作用力的方向是( )A. 水平向左B. 水平向右C. 竖直向下D. 竖直向上4.10 .用两根细线把两个完全相同的圆形导线环悬挂起来,让两者等高平行放置,如图所示.当两导线环中通入方向相同的电流I1、I2时,则有( )A. 两导线环相互吸引B. 两导线环相互排斥C. 两导线环无相互作用力D. 两导线环先吸引后排斥5.一个长螺线管中通有电流,把一个带电粒子沿中轴线射入(若不计重力影响),粒子将在管中( )A. 做圆周运动B. 沿轴线来回运动C. 做匀加速直线运动D. 做匀速直线运动6.关于磁场和磁感线,下列说法中正确的是()A. 磁场看不见、摸不到,但在磁体周围确实存在着磁场;而磁感线是一种假想曲线,是不存在的B. 磁场对放入其中的磁体产生力的作用,当其中没放入磁体时,则无力的作用,也就不存在磁场C. 在磁场中画出磁感线处存在磁场,在磁感线间的空白处不存在磁场D. 磁体周围的磁感线是从磁体北极出来,回到南极,所以磁体内部不存在磁场,也画不出来7.如图所示,在圆环状导体圆心处,放一个可以自由转动的小磁针.现给导体通以顺时针方向的恒定电流,不计其他磁场的影响,则( )A. 小磁针保持不动B. 小磁针的N极将向下转动C. 小磁针的N极将垂直于纸面向里转动D. 小磁针的N极将垂直于纸面向外转动8.发电机和电动机的发明使人类步入电气化时代,其中电动机依据的原理是()A. 磁场对电流的作用B. 磁铁间的相互作用C. 惯性定律D. 万有引力定律9.在物理学史上,发现电流周围存在磁场的著名科学家是A. 奥斯特B. 伽利略C. 焦耳D. 库仑二、多选题10.图中标出了磁场B的方向、通电直导线中电流I的方向以及通电直导线所受磁场力F的方向,其中正确的是()A. B. C. D.11.在赤道处沿东西方向水平放置一根长直导线,导线正下方放一小磁针,下列现象可能发生的是()A. 长直导线通电时,小磁针仍然静止B. 长直导线通电时,小磁针逆时针转动90°C. 长直导线通电时,小磁针顺时针转动90°D. 长直导线通电时,小磁针静止,将长直导线在水平面内稍作转动,小磁针转动近180°12.(多选)如图,一束带电粒子沿着水平方向平行地飞过磁针上方时,磁针的S极向纸内偏转,这一束带电粒子可能是()A. 向右飞行的正离子B. 向左飞行的正离子C. 向右飞行的负离子D. 向左飞行的负离子13.如图1,两根光滑平行导轨水平放置,间距为L,其间有竖直向下的匀强磁场,磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒.从t=0时刻起,棒上有如图2的变化电流I、周期为T,电流值为I m,图1中I所示方向为电流正方向.则金属棒()A. 位移随时间周期性变化B. 速度随时间周期性变化C. 受到的安培力随时间周期性变化D. 受到的安培力在一个周期内做正功14.图中装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨,L是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a、b,导轨两端e、f,分别接到两个不同的直流电源上时,L便在导轨上滑动.下列说法正确的是()A. 若a接正极,b接负极,e接正极,f接负极,则L向右滑动B. 若a接正极,b接负极,e接负极,f接正极,则L向右滑动C. 若a接负极,b接正极,e接正极,f接负极,则L向左滑动D. 若a接负极,b接正极,e接负极,f接正极,则L向左滑动15.如图所示,直导线处于足够大的匀强磁场中,与磁感线成θ=30°角,导线中通过的电流为I为了增大导线所受的磁场力,采取了下列四种办法,其中正确的是()A. 增大电流IB. 增加直导线的长度C. 使导线在纸面内顺时针转30°D. 使导线在纸面内逆时针转60°三、填空题16.通电螺线管的极性跟螺线管中的________方向有关,它们之间的关系可以用________定则来判定.内容是:用________手握住螺线管,让________弯向螺线管中电流的方向,则________所指的那端就是螺线管的N极.17.________是世界上最早研究磁现象的国家.并制成了指向仪器________,它是用天然磁石磨制成的________,静止时其________指向南方.指南针是我国________之一,其最早记载于北宋学者________的《梦溪笔谈》.18.一个磁场的磁感线如图所示,一个小磁针被放入磁场中,则小磁针沿顺时针转动,则磁场方向________。
高中物理选修磁场安培力洛伦兹力

高中物理选修磁场安培力洛伦兹力This model paper was revised by LINDA on December 15, 2012.选修3-1 磁场练习姓名:___________分数:___________一、选择题(题型注释)1.空间有一圆柱形匀强磁场区域,该区域的横截面的半径为R,磁场方向垂直横截面.一质量为m、电荷量为q(q>0)的粒子以速率v沿横截面的某直径射入磁场,离开磁场时速度方向偏离入射方向60°.不计重力,该磁场的磁感应强度大小为()A. B. C. D.2.如图,长为2l的直导线拆成边长相等,夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B,当在该导线中通以电流强度为I的电流时,该V形通电导线受到的安培力大小为()3.在以下几幅图中,洛伦兹力的方向判断正确的是:4.对确定磁场某一点的磁感应强度,根据关系式B=F/IL得出的下列结论中,说法正确的是()A.B随I的减小而增大; B.B随L的减小而增大;C.B随F的增大而增大; D.B与I、L、F的变化无关5.如图所示,两根水平放置且相互平行的长直导线分别通有方向相反的电流I1与I2.与两导线垂直的一平面内有a、b、c、d四点,a、b、c在两导线的水平连线上且间距相等,b是两导线连线中点,b、d连线与两导线连线垂直.则(A )I 2受到的磁场力水平向左(B )I 1与I 2产生的磁场有可能相同(C )b 、d 两点磁感应强度的方向必定竖直向下(D )a 点和 c 点位置的磁感应强度不可能都为零6.带电为+q 的粒子在匀强磁场中运动,下面说法中正确的是A .只要速度大小相同,所受洛仑兹力就相同B .如果把+q 改为-q ,且速度反向大小不变,则洛仑兹力的大小、方向均不变C .洛仑兹力方向一定与电荷速度方向垂直,磁场方向一定与电荷运动方向垂直D .粒子只受到洛仑兹力作用,其运动的动能可能增大7.边长为a 的正方形,处于有界磁场如图所示,一束电子以水平速度射入磁场后,分别从A 处和C 处射出,则v A :v C =__________;所经历的时间之比t A :t C =___________8.一电子以垂直于匀强磁场的速度v A ,从A 处进入长为d 宽为h 的匀强磁场区域,如图所示,发生偏移而从B 处离开磁场,若电量为e ,磁感应强度为B ,弧AB 的长为L ,则A .电子在磁场中运动的平均速度是v AB .电子在磁场中运动的时间为AL t v = C .洛仑兹力对电子做功是A Bev h ⋅D.电子在A、B两处的速率相同9.如图所示,水平直导线中通有向右的恒定电流I,一电子从导线的正下方以水平向右的初速度进入该通电导线产生的磁场中,此后电子将A.沿直线运动B.向上偏转C.向下偏转D.向纸外偏转10.通电直导线A与圆形通电导线环B固定放在同一水平面上,通有如图所示的电流,则()A.直导线A受到的安培力大小为零B.直导线A受到的安培力大小不为零,方向水平向右C.导线环B受到的安培力的合力大小不为零D.导线环B受到的安培力的合力大小不为零,其方向水平向右11.如图所示,一根通电直导线垂直放在磁感应强度为1T的匀强磁场中,以导线为中心,半径为R的圆周上有a、b、c、d四个点,已知c点的实际磁感应强度为0,则下列说法中正确的是()A.直导线中电流方向垂直纸面向里B.d点的磁感应强度为0C.a点的磁感应强度为2T,方向向右D.b点的磁感应强度为T,方向斜向下,与B成45°角12.如图,正方形区域ABCD中有垂直于纸面向里的匀强磁场,一个带正电粒子(不计重力)以一定速度沿AB边的中点M 垂直于AB边射入磁场,恰好从A点射出.则()A.仅把该粒子改为带负电,粒子将从B点射出B.仅增大磁感应强度,粒子在磁场中运动时间将增大C.仅将磁场方向改为垂直于纸面向外,粒子在磁场中运动时间不变D.仅减少带正电粒子速度,粒子将从AD之间的某点射出13.如图所示,第一象限内存在垂直纸面向里的匀强磁场,电荷量相等的a、b两粒子,分别从A、O两点沿x轴正方向同时射入磁场,两粒子同时到达C点,此时a粒子速度恰好沿y轴负方向,粒子间作用力、重力忽略不计,则a、b粒子A.分别带正、负电B.运动周期之比为2:3C2D.质量之比为214.如图所示,在x 轴上方存在垂直于纸面向里的匀强磁场,磁感应强度为B .原点O 处存在一粒子源,能同时发射大量质量为m 、电荷量为q 的带正电粒子(重力不计),速度方向均在xOy 平面内,与x 轴正方向的夹角θ在0~180°范围内.则下列说法正确的是A .发射速度大小相同的粒子,θ越大的粒子在磁场中运动的时间越短B .发射速度大小相同的粒子,θ越大的粒子离开磁场时的位置距O 点越远C .发射角度θ相同的粒子,速度越大的粒子在磁场中运动的时间越短D .发射角度θ相同的粒子,速度越大的粒子在磁场中运动的角速度越大15.如图所示,一半径为R 的圆形区域内有垂直于纸面向里的匀强磁场,一质量为m ,电量为q 的正电荷(重力忽略不计)以速度v 沿正对着圆心O 的方向射入磁场,从磁场中射出时速度方向改变了θ角,磁场的磁感应强度大小为( )A .tan 2mvqR θB .cot 2mv qR θC .sin 2mv qR θD .cos 2mv qR θ16.关于回旋加速器加速带电粒子所获得的能量,下列说法正确的是( )A .与加速器的半径有关,半径越大,能量越大B .与加速器的磁场有关,磁场越强,能量越大C .与加速器的电场有关,电场越强,能量越大D .与带电粒子的质量有关,质量越大,能量越大17.如图所示的圆形区域里匀强磁场方向垂直于纸面向里,有一束速率各不相同的质子自A点沿半径方向射入磁场,则质子射入磁场的运动速率越大,A.其轨迹对应的圆心角越大B.其在磁场区域运动的路程越大C.其射出磁场区域时速度的偏向角越大D.其在磁场中的运动时间越长二、多选题(题型注释)三、填空题(题型注释)18.放在通电螺线管内部中间处的小磁针,静止时N板指向右端,则电源的C端为极。
高中物理选修3-1安培力经典习题有答案

安培力复习1.把轻的长方形线圈用细线挂在载流直导线AB 的附近,两者在同一平面内,直导线AB 固定,线圈可以活动,当长方形线圈通以如图所示的电流时,线圈将( ) (A )不动 (B )靠近导线AB(C )离开导线AB (D )发生转动,同时靠近导线AB答案:B2.长直电流I 2与圆形电流I 1共面,并与其一直径相重合(但两者绝缘),如图所示。
设长直导线不动,则圆形电流将( )(A )绕I 2旋转(B )向右运动(C )向左运动(D )不动 答:B3.在均匀磁场中,放置一个正方形的载流线圈使其每边受到的磁力的大小都相同的方法有( )(A )无论怎么放都可以;(B )使线圈的法线与磁场平行;(C )使线圈的法线与磁场垂直;(D )(B )和(C )两种方法都可以 答:B4.一平面载流线圈置于均匀磁场中,下列说法正确的是( ) (A )只有正方形的平面载流线圈,外磁场的合力才为零。
(B )只有圆形的平面载流线圈,外磁场的合力才为零。
(C )任意形状的平面载流线圈,外磁场的合力和力矩一定为零(D )任意形状的平面载流线圈,外磁场的合力一定为零,但力矩不一定为零。
答:D1. 截面积为S 、密度为ρ的铜导线被弯成正方形的三边,可以绕水平轴O O '转动,如图所示。
导线放在方向竖直向上的匀强磁场中,当导线中的电流为I 时,导线离开原来的竖直位置偏转一个角度θ而平衡。
求磁感应强度。
若S =2mm 2,ρ=8.9g/cm 3,θ=15°,I =10A ,磁感应强度大小为多少?解:磁场力的力矩为θθθcos cos cos 2212BIl l BIl Fl M F ===(3分)重力的力矩为θρθρθρsin 2sin 212sin 22221gSl l gSl l gSl M mg =⋅+⋅= (3分) OO 'θIO O 'θImg1l 2l由平衡条件 mg F M M =,得θρθsin 2cos 22gSl BIl = (2分))(1035.915101028.9109.822363T tg tg I gS B --⨯=︒⨯⨯⨯⨯⨯⨯==θρ (2分) 2. 半径为R =0.1m 的半圆形闭合线圈,载有电流I =10A ,放在均匀磁场中,磁场方向与线圈平面平行,如图所示。
人教版高中物理选修3-1《安培力》典型例题及习题

人教版高中物理选修3-1《安培力》典型例题及习题预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制(精心整理,诚意制作)《安培力》典型例题及习题例1如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过图示方向电流()时,导线的运动情况是(从上往下看)A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升解析根据蹄形磁铁磁感线分布和左手定则可判断A端受垂直纸面向里的安培力,B端受垂直纸面向外的安培力,故导线逆时针转动;假设导线自图示位置转过90°,由左手定则可知,导线AB受竖直向下安培力作用;导线下降,故导线在逆时针转动的同时向下运动,所以本题答案应选C。
例2 如图所示,倾角为的光滑斜面上,有一长为L,质量为m的通电导线,导线中的电流强度为I,电流方向垂直纸面向外.在图中加一匀强磁场,可使导线平衡,试求:最小的磁感应强度B是多少?方向如何?解析导体棒受重力、支持力和安培力作用而平衡,由力学知识可知,当第三个力(安培力)F与垂直时,F有最小值,如图,即安培力方向平行于斜面向上,又因为当导体棒与磁感应强度垂直时,安培力最大,故本题所求最小磁感应强度,方向为垂直斜面向下.习题精选1、下列说法正确的是()A.磁场中某处磁感强度的大小,等于长为L,通以电流I的一小段导线放在该处时所受磁场力F与乘积IL的比值B.一小段通电导线放在某处如不受磁场力作用,则该处的磁感应强度为零C.因为B=F/IL,所以磁场中某处磁感应强度的大小与放在该处的导线所受磁场力F的大小成正比,与IL的大小成反比D.磁场中某处磁感应强度的大小与放在磁场中的通电导线长度、电流大小及所受磁场力的大小均无关2、垂直放在磁场里的通电直导线如图所示,并已标明电流,磁感应强度和安培力这三个物理量中两个物理量的方向,试在图中标出第三个物理量的方向.3、画出图中各磁场对通电导线的安培力的方向.4、两条导线AB和CD互相垂直,如图所示,其中的AB固定,CD可自由活动,两者相隔一小段距离,当两条导线分别通以图示方向的电流时,垂直纸面向里看导线CD将()A.顺时针方向转动,同时靠近ABB.逆时针方向转动,同时靠近ABC.顺时外方向转动,同时远离ABD.逆时针方向转动,同时远离AB参考答案:1、D2、略3、略4、B。
磁场安培力练习题

一:磁感应强度和磁感线1.根据定义式FBIL,下列说法正确的是 ( )A.B的大小与F成正比,与L,I成反比B.B的方向由F的方向所决定C.处在磁场中的通电导线L,在任何情况下所受磁场力F与L,I之比都恒定,且不为零D.只有当B与L垂直时,定义式才有意义2.某地地磁场的磁感应强度的水平分量是3.0×lO-5T,竖直分量是4.0×10-5T,则地磁场磁感应强度的大小B= ,B与水平方向的夹角为。
3.关于磁感线,以下说法中正确的是 ( )A.磁感线是一系列不相交的闭合曲线B.磁感线是客观存在的线,可以用实验证明它的存在C.磁感线总是从磁体N极出发终止于磁体的S极D.磁感线可以直观形象地反映出磁场的方向和强弱4.如下图,在通电螺线管中放有两个小磁针,当小磁针静止时,N极指向正确的是( )a b c d B O O'I I c II5.如右图所示,在A 点的东、西、南、北方向相同距离处,各有一无限长直线电流,电流大小相同,方向如图,则A 点的磁场方向为 ( ) A.正北方 B.东南方 C.正东方 D.正南方6.在下图所示的磁场中,与磁场方向垂直放置的一个含有铁芯的小螺线管,当螺线管通电时,它的P 端向纸里运动,Q 端向纸外运动,试标出螺线管的电流方向。
二:安培力7.如右图,A 是一个通以逆时针方向电流的通电圆环,MN 是一段直导线,它水平地放在环中并与环共面。
当有电流J 从N 流向M 时,MN 所受的安培力的方向是 ( ) A.沿纸面向上 B.沿纸面向下 C.垂直于纸面向外 D.垂直于纸面向内8.如右图所示,在用软线悬挂的圆形线圈近旁有一水平放置的条形磁铁,线圈平面与磁铁的中轴线重合,当线圈通以顺时针方向的电流后 ( ) A.线圈向左摆动靠近磁铁 B.线圈向右摆动远离磁铁C.从上往下看,线圈顺时针转动,同时靠近磁铁D.从上往下看,线圈逆时针转动,同时靠近磁铁9:一矩形通电线框abcd ,可绕其中心轴OO’转动,它处在与OO’ 垂直的匀强磁场中,如图。
磁场对电流的作用(安培力)专题练习(有答案)

磁场对电流的作用(安培力)专题练习1、一直导线平行于通电螺线管的轴线放置在螺线管的上方,如图5所示,如果直导线可以自由地运动且通以方向为由a到b的电流,则导线ab受到安培力作用后的运动情况为( )A.从上向下看顺时针转动并靠近螺线管B.从上向下看顺时针转动并远离螺线管C.从上向下看逆时针转动并远离螺线管D.从上向下看逆时针转动并靠近螺线管2、如图所示,一条形磁铁静止在固定斜面上,上端为N极,下端为S极,其一条磁感线如图所示,垂直于纸面方向有两根完全相同的固定导线,它们与磁铁两端的连线都与斜面垂直且长度相等(如图中虚线所示)。
开始两根导线未通电流,斜面对磁铁的弹力、摩擦力的大小分别为F N、F f,后来两根导线通图示方向大小相同的电流后,磁铁仍然静止,则与未通电时相比 ( )A.F N、F f均变大 B.F N不变,F f变小C.F N变大,F f不变 D.F N变小,F f不变3、通有电流的导线L1、L2处在同一平面(纸面)内,L1是固定的,L2可绕垂直纸面的固定转轴O转动(O为L2的中心),各自的电流方向如图所示.下列哪种情况将会发生( )A.因L2不受磁场力的作用,故L2不动B.因L2上、下两部分所受的磁场力平衡,故L2不动C.L2绕轴O按顺时针方向转动D.L2绕轴O按逆时针方向转动4、两个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置,且两个线圈的圆心重合,如图6所示.当两线圈中通以图示方向的电流时,从左向右看,线圈L1将( )A.不动B.顺时针转动C.逆时针转动D.在纸面内平动5.如图所示,带负电的金属环绕轴OO′以角速度ω匀速旋转,在环左侧轴线上的小磁针最后静止时 ( )A.N极竖直向上B.N极竖直向下C.N极沿轴线向左D.N极沿轴线向右6、.欧姆最早是用小磁针测量电流的,他的具体做法是:在地磁场的作用下,小磁针处于水平静止状态,在其上方平行于小磁针放置一长直导线,当导线中通有电流时,小磁针会发生偏转,通过小磁针偏转的角度可测量导线中的电流。
高考物理安培力经典题型

一、不定项选择题1、质量为m 的通电细杆ab 置于倾角为θ的导轨上,导轨的宽度为d ,杆ab 与导轨间的摩擦 因数为μ,有电流时ab 恰好在导轨上静止,如图所示,是沿ba 方向观察时的四个平面 图,标出了四种可能的匀强磁场方向,其中杆ab 与导轨间摩擦力可能为零的图是2、如图所示,两根平行放置的长直导线a 和b 载有大小相同方向相反的电流,a 受到的磁 场力大小为F 1,当加入一与导线所在平面垂直的匀强磁场后,a 受到的磁场力大小变为F 2,则此时b 受到的磁场力大小变为A .122F F -B .12F F -C .12F F +D .2F3、如图所示,在竖直向上的匀强磁场中水平放置着一根长直导线,电流方向垂直纸面向外, a 、b 、c 、d 是以直导线为圆心的同一圆周上的四点,在这四点中A .a 、b 两点磁感应强度相同B .c 、d 两点磁感应强度相同C .a 点磁感应强度最大D .b 点磁感应强度最大4、如图所示,金属棒MN 两端由等长的轻质细线水平悬挂,处于竖直向上的匀强磁场中,棒 中通以由M 向N 的电流,平衡时两悬线与竖直方向夹角均为θ。
如果仅改变下列某一个条件,θ角的相应变化情况是A .棒中的电流变大,θ角变大B .两悬线等长变短,θ角变小C .金属棒质量变大,θ角变大D .磁感应强度变大,θ角变小5、倾角为α的导电轨道间接有电源,轨道上放有一根金属杆ab 处于静止。
现垂直轨道平面 向上加一匀强磁场,如图所示,磁感应强度B 从零开始逐渐增加到某一值过程中,ab 杆受到的静摩擦力A .逐渐增大B .逐渐减小C .先减小后增大D .某时刻静摩擦力的大小可能等于安培力大小 6、如图所示,质量为m 、长为L 的导体棒电阻为R ,初始时静止于光滑的水平轨道上,电源 电动势为E ,内阻不计;匀强磁场的磁感应强度为B ,其方向与轨道平面成角θ斜向上方,开关闭合后导体棒开始运动,则A .导体棒向左运动B .开关闭合瞬间导体棒MN 所受安培力为R BEL /C .开关闭合瞬间导体棒MN 所受安培力为R BEL /sin θD .开关闭合瞬间导体棒MN 的加速度为mR BEL /sin θ7、如图所示,有两根长为L ,质量为m 的细导体棒a 、b ;a 被水平放置在倾角为45°的光 滑斜面上,b 被水平固定在与a 在同一水平面的另一位置,且a 、b 平行,它们之间的距离为x ,当两细棒中均通以电流强度为I 的同向电流时,a恰能在斜面上保持静止,则下列关于b 的电流在a 处产生的磁场的磁感应强度的说法正确的是A .方向向上B .大小为IL mg 2/2C .要使a 仍保持静止,而减小b 在a 处的磁感应强度,可使b 上移D .若使b 下移,a 将不能保持静止8、如图所示,一条形磁铁放在水平桌面上在其左上方固定一根与磁铁垂直的长直导线,当 导线通以如图所示方向电流时A .磁铁对桌面的压力增大,且受到向左的摩擦力作用B .磁铁对桌面的压力减小,且受到向右的摩擦力作用C .若将导线移至磁铁中点的正上方,磁铁不受摩擦力D .若将导线移至磁铁中点的正上方,电流反向,磁铁对桌面的压力会减小二、非选择题9、如图所示,在倾角为o 30=θ的斜面上,固定一宽m L 5.0=的平行金属导轨,在导轨上端 接入电源和滑动变阻器R ,电源电动势V E 10=,内阻Ω=2r ,一质量g m 100=的金属 棒ab 与两导轨垂直并接触良好。
高二物理《磁场 安培力 洛伦兹力》测试题

高二物理《磁场 安培力 洛伦兹力》测试题一、单项选择题(每题4分,共32分)1.如图,用两根相同的细绳水平悬挂一段均匀载流直导线MN ,电流I 方向从M 到N ,绳子的拉力均为F 。
为使F =0,可能达到要求的方法是234为m 的直导体棒.在导体棒中的电流I 垂直纸面向里时,欲使导体棒静止在斜面上,下列外加匀强磁场的磁感应强度B 的大小和方向正确是 A .B =msin IL αg ,方向垂直斜面向上 B .B =m sin ILαg ,方向垂直斜面向下C.B=mg cosILα,方向垂直斜面向下D.B=mgcosILα,方向垂直斜面向上6.如图所示,直角三角形通电闭合线圈ABC处于匀强磁场中,磁场垂直纸面向里,则线圈所受磁场力的合力为:A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里7.如图所示,要使线框abcd在受到磁场力作用后,ab边向纸外,cd边向纸里转动,可行的方法是:A、加方向垂直纸面向外的磁场,通方向为a→b→c→d→a的电流B、加方向平行纸面向上的磁场,通以方向为a→b→c→d→a电流C、加方向平行于纸面向下的磁场,通以方向为a→b→c→d的电流D、加方向垂直纸面向内的磁场,通以方向为a→d→c→b→a的电流8.如图所示,用绝缘细线悬吊着的带正电小球在匀强磁场中做简谐运动,则A、当小球每次通过平衡位置时,动能相同B、当小球每次通过平衡位置时,速度相同C、当小球每次通过平衡位置时,丝线拉力相同D、撤消磁场后,小球摆动周期变化二、多项选择题(每题4分,共24分)9.条形磁铁放在水平桌面上,它的上方靠近S极一侧悬挂一根与它垂直的导电棒,如图所示(图中只画出棒的截面图).在棒中通以垂直纸面向里的电流的瞬间,可能产生的情况是A.磁铁对桌面的压力减小B.磁铁对桌面的压力增大C.磁铁受到向左的摩擦力D.磁铁受到向右的摩擦力10.一通电细杆置于倾斜的导轨上,杆与导轨间有摩擦,当有电流时直杆恰好在导轨上静止.下图是它的四个侧视图,标出了四种可能的磁场方向,其中直杆与导轨间的摩擦力可能为零的是11.下列说法中正确的是( )A .磁感线可以表示磁场的方向和强弱B .磁感线从磁体的N 极出发,终止于磁体的S 极C .磁铁能产生磁场,电流也能产生磁场D .放入通电螺线管内的小磁针,根据异名磁极相吸的原则,小磁针的N 极一定指向通电螺线管的S 极12.关于磁感应强度,下列说法中错误的是( )A .由B =F可知,B 与F 成正比,与IL 成反比1314a 电子仍能够沿水平直线OO'是A .使a 板电势高于b 板,磁场方向垂直纸面向里B .使a 板电势低于b 板,磁场方向垂直纸面向里C .使a 板电势高于b 板,磁场方向垂直纸面向外D .使a 板电势低于b 板,磁场方向垂直纸面向外三、填空题(每空4分,共24分)15.如图所示,同一平面内有两根互相平行的长直导线1和2,通有大小相等、方向相反的电流,a、b两点与两导线共面,a点在两导线的中间与两导线的距离均为r,b点在导线2右侧,与导线2的距离也为r.现测得a点磁感应强度的大小为B,则去掉导线1后,b点的磁感应强度大小为,方向.16. 有一匀强磁场,磁感应强度大小为1.2T,方向由南指向北,如有一质子沿竖直向下的方向进入磁场,磁场作用在质子上的力为9.6×10-14N,则质子射入时速度为 m/s,质子在磁场中向方向偏转。
【高二】高二物理下册磁场及安培力课时滚动检测题(附答案)

【高二】高二物理下册磁场及安培力课时滚动检测题(附答案)一、单项(本题共4小题,每小题6分,共24分)图11.例如图1右图,一带负电的金属环绕着轴oo′以角速度ω匀速转动,在环左侧轴线上的小磁针最后均衡的边线就是( )a.n极竖直向上b.n极竖直向下c.n极沿轴线向左d.n极沿轴线向右解析:从左向右看圆盘顺时针转动,环形电流方向为逆时针方向,由安培定则可知,环的左侧相当于磁铁的n极,故小磁针最后平衡时n极沿轴线向左.本题应选c.答案:c2.以下说法正确的是( )a.磁极与磁极间的相互作用就是通过磁场产生的b.电流与电流间的相互作用是通过电场产生的c.磁极与电流间的相互作用就是通过电场与磁场而共同产生的d.磁场和电场是同一种物质解析:电流能够产生磁场,在电流的周围就存有磁场存有,不论是磁极与磁极间还是电流与电流间、磁极与电流间,都存有相互作用的磁场力.磁场就是磁现象中的一种特定物质,它的基本性质就是对放进其中的磁极、电流存有磁场力的促进作用;而电场就是电荷周围存有的一种特定物质,其最基本的性质就是对放进电场中的电荷存有电场力的促进作用,因此,磁场和电场就是两种相同的物质,各自具备其自身的特点,所以只有a恰当.答案:a3.例如图2右图,假设将一个大磁针放到地球的北极点上,那么大磁针的n极将( )图2a.所指北b.指南c.竖直向上d.竖直向下解析:地理北极不是地磁s极,大磁针n极的方向和地磁感线方向同向.答案:b4.电动机通电之后电动机的转子就旋转出来,其实质是因为电动机内线圈通电之后在磁场中受了磁力矩的促进作用.例如图3右图为电动机内的矩形线圈,其就可以拖ox轴旋转,线圈的四个边分别与x、y轴平行,线圈中电流方向如图所示,当空间加之如下所述的哪种磁场时,线圈可以旋转出来( )图3a.方向沿x轴的恒定磁场b.方向沿y轴的恒定磁场c.方向沿z轴的恒定磁场d.方向沿x轴的变化磁场解析:必须想要并使线圈拖ox轴旋转出来,必须并使与ox轴平行的两条边所受到安培力产生力矩,而其余两边力矩为零.要使与ox轴平行的两边所受到安培力产生力矩,由左手定则言磁场方向应当沿y轴正向或反向,b项恰当.答案:b二、双项(本题共5小题,每小题8分后,共40分后)5.一段电流元放在同一匀强磁场中的四个位置,如图所示,已知电流元的电流i、长度l和受力f,则可以用fil表示磁感应强度b的是( )解析:当通电导线旋转轴磁场方向时,需用fil则表示b.答案:ac6.例如图4右图,直导线处在足够多小的磁场中,与磁感线变成θ=30°角,导线中通过的电流为i,为了减小导线难以承受的安培力,可以实行的办法就是( )图4a.减小电流ib.增加直导线的长度c.并使导线在纸面内顺时针转回30°角d.使导线在纸面内顺时针转60°角解析:由公式f=ilbsinθ,a、b两项恰当.答案:ab7.通电矩形线框abcd与无穷短通电导线mn在同一平面内,电流方向例如图5右图,ab边与mn平行,关于mn的磁场对线框的促进作用,以下描述恰当的就是( )图5a.线框存有两条边难以承受的安培力方向相同b.线框有两条边所受的安培力大小相等c.线框难以承受的安培力的合力朝左d.cd边所受安培力对ab边的力矩不为零解析:ab、bc、cd、da四边电流方向均相同,故四条边受的安培力方向都相同,a错,bc边和ad边对应处磁场大小成正比,这两边受到的安培力大小成正比,b对.根据同向电流万有引力,异向电流背道而驰,mn对ab边作用力朝左,对cd边作用力朝右,但由于mn在ab处场强悍,故对前者作用力大于后者,线框难以承受的安培力的合力朝左,c 对.cd边受的安培力和ab边拓扑,cd边所受到安培力对ab边的力矩为零,d错.答案:bc8.例如图6右图,在倾角为α的扁平斜面上,置放一根短为l,质量为m,通电电流为i的导线,若并使导线恒定,必须在斜面上施予坯强磁场b的大小和方向为( )图6a.b=mgsinαil,方向横向斜面向上b.b=mgsinαil,方向垂直斜面向上c.b=mgtanαil,方向直角向上d.b=mgsinαil,方向水平向右解析:根据电流方向和所取值磁场方向的关系,可以确认通电导线所受到安培力分别如下各图右图.又因为导线还受重力g和支持力fn,根据力的平衡知,只有①③两种情况是可能的,其中①中f=mgsinα,则b=mgsinαil,③中f=mgtanα,b=mgtanαil.答案:ac图79.条形磁铁放到水平桌面上,它的上方依靠s极的一侧装设一根与它横向的导体棒,例如图7右图.图中只图画出来此厉害的横截面,且标示出厉害中的电流就是流向纸内的,在通电的一瞬间,可能将产生的情况就是( )a.磁铁对桌面的压力减小b.磁铁对桌面的压力增大c.磁铁受向左的摩擦力d.磁铁受向右的摩擦力解析:在磁铁外部磁感线由n极指向s极,通电导体棒处在磁场中,由左手定则可知其所受的安培力.所以,条形磁铁也受到反作用力产生两种效果,其一向上提起的效果;其二向右运动的效果,即磁铁对桌面的压力减小,同时磁铁受到向左的摩擦力的作用,故a、c正确.答案:ac三、非选择题(本题共3小题,共36分)10.(10分后)例如图8右图为通电螺线管的纵剖面,“?”和“⊙”分别则表示导线中电流横向纸面流入和流入,先行讲出a、b、c、d四个边线上小磁针恒定时n极指向.图8解析:根据安培定则所述,螺线管内部磁感线方向从右到左,再根据磁感线为滑动曲线的特点,即可图画Theil中通电螺线管的磁感线.磁感线上各点的切线方向,就是大磁针在该点处n极的受力方向,于是大磁针恒定时在a、b、c、d指向分别为向左、向左、向左、向右.答案:在a、b、c、d四个位置上n极指向分别为向左、向左、向左、向右11.(12分后)例如图9右图,通在电导体厉害ab质量为m、短为l,水平地置放在倾角为θ的扁平斜面上,富诚纯图示方向的电流,电流强度为i,必须并使导体厉害ab恒定在斜面上,谋:图9(1)若磁场方向直角向上,则磁感应强度b为多小?(2)若要求磁感应强度最小,则磁感应强度如何?解析:(1)沿导体厉害从a向b观测,厉害ab受力情况如图所示.由平衡条件得,在沿斜面方向:fcosθ=mgsinθ在垂直斜面方向:fn=fsinθ+mgcosθ再根据安培力公式f=bil联立以上各式可得b=mgtanθil(2)当安培力f全部用以均衡重力沿斜面方向的分力mgsinθ时,磁感应强度b最轻,此时安培力方向为平行斜面向上.此时存有bil=mgsinθ,则b=mgsinθil,磁场方向横向斜面向上.答案:(1)mgtanθil(2)mgsinθil垂直斜面向上12.(14分后)例如图10右图,在倾角θ=30°的斜面上,紧固一金属侧边,阔l=0.25m,互连电动势e=12v、内阻数等的电池.横向框面贴有一根质量m=0.2kg的金属棒ab,它与框架的动摩擦因数μ=36,整个装置放到磁感应强度b=0.8t.横向侧边面向上的坯强磁场中.当调节滑动变阻器r的阻值在什么范围内时,可以并使金属棒恒定在框架上?框架与厉害的电阻数等,g挑10m/s2.图10解析:首先将立体图转变为平面图.金属棒受四个力促进作用:重力mg,横向侧边面向上的支持力fn,沿框面向上的安培力f,沿框面的摩擦力ff.金属棒恒定在框架上时,摩擦力ff的方向可以沿框面向上,也可能将向上,需分两种情况考量.(1)当变阻器r取值较大时,i较小,安培力f较小,在金属棒重力分力mgsinθ作用下使棒有沿框架下滑趋势,框架对棒的摩擦力沿框面向上(如右图).金属棒刚好不下滑时满足平衡条件berl+μmgcosθ-mgsinθ=0得r=belmg?sinθ-μcosθ?=4.8ω(2)当变阻器r值域较小时,i很大,安培力f很大,可以并使金属棒产生沿框面上滚趋势.因此,框架对厉害的摩擦力沿框面向下(例如右图).金属棒刚好不龙日时满足用户平衡条件berl-μmgcosθ-mgsinθ=0得r=belmg?sinθ+μcosθ?=1.6ω所以滑动变阻器r的取值范围为1.6ω≤r≤4.8ω。
高二物理人教版《磁场》安培力题型专项训练

目录一、安培力方向的判定 (2)二、安培力大小的计算 (4)三、安培力的平衡、极值问题 (8)一、安培力方向的判定【基础题】1、(单选)把一小段通电直导线放入磁场中,导线受到安培力的作用,关于安培力的方向,下列说法中正确的是()A.安培力的方向一定跟磁感应强度的方向相同B.安培力的方向一定跟磁感应强度的方向垂直,但不一定跟电流方向垂直C.安培力的方向一定跟电流方向垂直,但不一定跟磁感应强度方向垂直D.安培力的方向既跟磁感应强度方向垂直,又跟电流方向垂直2、(单选)如图所示的匀强磁场中,已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向,其中正确的是()3、画出图中通电导体棒ab所受的安培力的方向(图中箭头方向为磁感线的方向).4、(单选)下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受安培力F的方向,其中图示正确的是()【提高题】5、(单选)如图所示,两条导线相互垂直,但相隔一段距离.其中AB固定,CD能自由活动,当直线电流按图示方向通入两条导线时,导线CD将(从纸外向纸里看)()A.顺时针方向转动同时靠近导线ABB.逆时针方向转动同时离开导线ABC.顺时针方向转动同时离开导线ABD.逆时针方向转动同时靠近导线AB6、(单选)如图所示,有一通电直导线放在蹄形电磁铁的正上方,导线可以自由移动,当电磁铁线圈与直导线中通以图示的电流时,有关直导线运动情况的说法中正确的是(从上往下看)()A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升7、(单选)通有电流的导线L1、L2处在同一平面(纸面)内,L1是固定的,L2可绕垂直纸面的固定转轴O转动(O为L2的中心),各自的电流方向如图所示.下列哪种情况将会发生()A.因L2不受磁场力的作用,故L2不动B.因L2上、下两部分所受的磁场力平衡,故L2不动C.L2绕轴O按顺时针方向转动D.L2绕轴O按逆时针方向转动二、安培力大小的计算【基础题】8、(单选)长度为L、通有电流为I的直导线放入一匀强磁场中,电流方向与磁场方向如图所示,已知磁感应强度为B,对于下列各图中,导线所受安培力的大小计算正确的是()A.F=BIL cos θB.F=BIL cos θC.F=BIL sin θD.F=BIL sin θ9、把长L=0.15 m的导体棒置于磁感应强度B=1.0×10-2T的匀强磁场中,使导体棒和磁场方向垂直,如图所示,若导体棒中的电流I =2.0 A,方向向左,则导体棒受到的安培力大小F=________ N,安培力的方向为竖直向________.(选填“上”或“下”)【提高题】10、(单选)如图所示,长为2l的直导线折成边长相等、夹角为60°的V形,并置于与其所在平面相垂直的匀强磁场中,磁感应强度为B.当在该导线中通以电流强度为I的电流时,该V形通电导线受到的安培力大小为()A.0B.0.5BIlC.BIl D.2BIl11、(单选)如图所示,一根导线位于磁感应强度大小为B、方向垂直纸面向里的匀强磁场中,其中AB=BC=CD=DE=l,且∠C=120°、∠B=∠D=150°.现给这根导线通入由A至E的恒定电流I,则导线受到磁场作用的合力大小为()A.23BIlB.(2+3 2)BIlC.(2+3)BIlD.4BIl12、(单选)如图所示,某区域内有垂直纸面向里的匀强磁场,磁感应强度大小为B.一正方形刚性线圈,边长为L,匝数为n,线圈平面与磁场方向垂直,线圈一半在磁场内.某时刻,线圈中通过大小为I 的电流,则此线圈所受安培力的大小为()A.2BILB.12nBIL C.nBIL D.2nBIL13、(单选)如图,一段导线abcd位于磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向里)垂直.线段ab、bc和cd的长度均为L,且∠abc=∠bcd=135°.流经导线的电流为I,方向如图中箭头所示.导线段abcd所受到的磁场的作用力的合力()A.方向沿纸面向上,大小为(2+1)ILBB.方向沿纸面向上,大小为(2-1)ILBC.方向沿纸面向下,大小为(2+1)ILBD.方向沿纸面向下,大小为(2-1)ILB14、如图所示,在匀强磁场中放有下列各种形状的通电导线,电流为I,磁感应强度为B,则各导线所受到的安培力的大小分别为:F A=,F B=,F C=,F D=.15、(单选)如图所示,水平导轨接有电源,导轨上固定有三根导体棒a、b、c,c为直径与b等长的半圆,长度关系为c最长,b最短,将装置置于竖直向下的匀强磁场中,在接通电源后,三导体棒中有等大的电流通过,则三导体棒受到的安培力大小关系为()A.F a>F b>F cB.F a=F b=F cC.F b<F a<F cD.F a>F b=F c16、(单选)如图所示,用天平测量匀强磁场的磁感应强度.下列各选项所示的载流线圈匝数相同,边长MN相等,将它们分别挂在天平的右臂下方.线圈中通有大小相同的电流,天平处于平衡状态.若磁场发生微小变化,天平最容易失去平衡的是()17、(单选)如图所示,一个边长为L 、三边电阻相同的正三角形金属框放置在磁感应强度为B 的匀强磁场中,若通以图示方向的电流(从A 点流入,从C 点流出),电流强度为I ,则金属框受到的磁场力为( )A.0B.BIL 2C.BILD.2BIL三、安培力的平衡、极值问题18、如图所示,光滑导轨与水平面成α角,导轨宽为L .有大小为B 的匀强磁场,方向垂直导轨面,金属杆长为L ,质量为m ,水平放在导轨上.当回路中通过电流时,金属杆正好能静止.求:电流的大小为多大?磁感应强度的方向如何?19、一根长L =0.2 m 的金属棒放在倾角θ=37°的光滑斜面上,并通过I =5 A 的电流,方向如图所示,整个装置放在磁感应强度B =0.6 T 竖直向上的匀强磁场中,金属棒恰能静止在斜面上,则该棒的重力为多少?(sin 37°=0.6)20、水平面上有电阻不计的U形导轨NMPQ,它们之间的宽度为L,M和P之间接入电动势为E的电源(不计内阻).现垂直于导轨搁一根质量为m、电阻为R的金属棒ab,并加一个范围较大的匀强磁场,磁感应强度大小为B,方向与水平面夹角为θ且指向右上方,如图所示,问:当ab棒静止时,受到的支持力和摩擦力各为多少?21、如图所示,在与水平方向夹角为60°的光滑金属导轨间有一电源,在相距1 m的平行导轨上放一质量为m=0.3 kg的金属棒ab,通以从b→a、I=3 A的电流,磁场方向竖直向上,这时金属棒恰好静止.求:(1)匀强磁场磁感应强度的大小;(2)ab棒对导轨的压力.(g=10 m/s2)22、(单选)如图所示,一根有质量的金属棒MN,两端用细软导线连接后悬于a、b两点,棒的中部处于方向垂直纸面向里的匀强磁场中,棒中通有电流,方向从M流向N,此时悬线上有拉力,为了使拉力等于零,可以()A.适当减小磁感应强度B.使磁场反向C.适当增大电流D.使电流反向23、(单选)如图所示,一条形磁铁放在水平桌面上,在条形磁铁的左上方固定一根与磁铁垂直的长直导线,当导线中通以图示方向的电流时(磁铁始终未动)()A.磁铁对桌面的压力减小,且受到向左的摩擦力作用B.磁铁对桌面的压力减小,且受到向右的摩擦力作用C.磁铁对桌面的压力增大,且受到向左的摩擦力作用D.磁铁对桌面的压力增大,且受到向右的摩擦力作用24、(单选)如图所示,用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处,置于匀强磁场内.当棒中通以从a 到b 的电流I 后,两悬线偏离竖直方向θ角而处于平衡状态.为了使棒平衡在该位置上,所需的磁场的最小磁感应强度的大小、方向为( )A.mg Il tan θ,竖直向上B.mg Il tan θ,竖直向下C.mg Il sin θ,平行悬线向下D.mg Il sin θ,平行悬线向上。
第一学期人教版高二物理选修31《磁场》专题复习训练含答案

第一学期人教版高二物理选修31《磁场》专题复习训练含答案1.(2019·新课标全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力,以下说法正确的选项是( )A.安培力的方向可以不垂直于直导线B.安培力的方向总是垂直于磁场的方向C .安培力的大小与通电直导线和磁场方向的夹角没关D.将直导线从中点折成直角,安培力的大小必然变为原来的一半2.(2019·新课标全国卷Ⅱ多项选择)如图为某磁谱仪部分构件的表示图。
图中, 永磁铁供应匀强磁场,硅微条径迹探测器可以探测粒子在其中运动的轨迹。
宇宙射线中有大量的电子、正电子和质子。
当这些粒子从上部垂直进入磁场时,以下说法正确的选项是( )A.电子与正电子的偏转方向必然不相同B.电子与正电子在磁场中运动轨迹的半径必然相同C .仅依照粒子运动轨迹无法判断该粒子是质子还是正电子D.粒子的动能越大,它在磁场中运动轨迹的半径越小3.(2019·海南高考多项选择)以下说法中,吻合物理学史实的是( )A.亚里士多德认为,必定有力作用在物体上,物体才能运动;没有力的作用,物体就静止B.牛顿认为,力是物体运动状态改变的原因,而不是物体运动的原因C .麦克斯韦发现了电流的磁效应,即电流可以在其周围产生磁场D.奥斯特发现导线通电时,导线周边的小磁针发生偏转4.(2019·海南高考多项选择)如图,两根平行长直导线相距2l ,通有大小相等、方向相同的恒定电流; a、b、c 是导线所在平面内的三点,左第1页/共15页、l 和3l。
关于这三点处的磁感觉强度,以下判断正侧导线与它们的距离分别为l2确的是( )A.a处的磁感觉强度大小比c 处的大B.b、c两处的磁感觉强度大小相等C.a、c两处的磁感觉强度方向相同D.b处的磁感觉强度为零5.(2019·全国卷Ⅱ多项选择)指南针是我国古代四大发明之一。
关于指南针,下列说法正确的选项是( )A.指南针可以仅拥有一个磁极B.指南针可以指向南北,说明地球拥有磁场C .指南针的指向会碰到周边铁块的搅乱D.在指南针正上方周边沿指针方向放置素来导线,导线通电时指南针不偏转6.(2019·全国卷Ⅱ多项选择)有两个匀强磁场所区Ⅰ和Ⅱ,Ⅰ中的磁感觉强度是Ⅱ中的k 倍,两个速率相同的电子分别在两磁场所区做圆周运动,与Ⅰ中运动的电子对照,Ⅱ中的电子( )A.运动轨迹的半径是Ⅰ中的k 倍B.加速度的大小是Ⅰ中的k 倍C .做圆周运动的周期是Ⅰ中的k 倍D.做圆周运动的角速度与Ⅰ中的相等7.(2019·全国卷Ⅰ)两相邻匀强磁场所区的磁感觉强度大小不相同、方向平行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、磁场安培力练习题
一、选择题
1.关于磁场和磁感线的描述,正确的说法有[]
A.磁极之间的相互作用是通过磁场发生的,磁场和电场一样,也是一种物质
B.磁感线可以形象地表现磁场的强弱与方向
C.磁感线总是从磁铁的北极出发,到南极终止
D.磁感线就是细铁屑在磁铁周围排列出的曲线,没有细铁屑的地方就没有磁感线
2.一束带电粒子沿水平方向飞过小磁针上方,并与磁针指向平行,能使磁针的S 极转向纸内,如图1所示,那么这束带电粒子可能是[]
A.向右飞行的正离子束B.向左飞行的正离子束
C.向右飞行的负离子束D.问左飞行的负离子束
3.铁心上有两个线圈,把它们和一个干电池连接起来,已知线圈的电阻比电池的内阻大得多,如图2所示的图中,哪一种接法铁心的磁性最强[]
4.关于磁场,以下说法正确的是[]
A.电流在磁场中某点不受磁场力作用,则该点的磁感强度一定为零
B.磁场中某点的磁感强度,根据公式B=F/I·l,它跟F,I,l都有关
C.磁场中某点的磁感强度的方向垂直于该点的磁场方向
D.磁场中任一点的磁感强度等于磁通密度,即垂直于磁感强度方向的单位面积的磁通量
5.磁场中某点的磁感应强度的方向[]
A.放在该点的通电直导线所受的磁场力的方向
B.放在该点的正检验电荷所受的磁场力的方向
C.放在该点的小磁针静止时N极所指的方向
D.通过该点磁场线的切线方向
6.下列有关磁通量的论述中正确的是[]
A.磁感强度越大的地方,穿过线圈的磁通量也越大
B.磁感强度越大的地方,线圈面积越大,则穿过线圈的磁通量越大
C.穿过线圈的磁通量为零的地方,磁感强度一定为零
D.匀强磁场中,穿过线圈的磁感线越多,则磁通量越大
7.如图3所示,条形磁铁放在水平桌面上,其中央正上方固定一根直导线,导线与磁铁垂直,并通以垂直纸面向外的电流,[]
A.磁铁对桌面的压力减小、不受桌面摩擦力的作用
B.磁铁对桌面的压力减小、受到桌面摩擦力的作用
C.磁铁对桌面的压力增大,个受桌面摩擦力的作用
D.磁铁对桌面的压力增大,受到桌面摩擦力的作用
8.如图4所示,将通电线圈悬挂在磁铁N极附近:磁铁处于水平位置和线圈在同一平面内,且磁铁的轴线经过线圈圆心,线圈将[]
A.转动同时靠近磁铁B.转动同时离开磁铁
C.不转动,只靠近磁铁D.不转动,只离开磁铁
9.通电矩形线圈平面垂直于匀强磁场的磁感线,则有[]
A.线圈所受安培力的合力为零
B.线圈所受安培力以任一边为轴的力矩为零
C.线圈所受安培力以任一对角线为轴的力矩不为零
D.线圈所受安培力必定使其四边有向外扩展形变的效果
二、填空题
10.匀强磁场中有一段长为0.2m的直导线,它与磁场方向垂直,当通过3A的电
流时,受到60×10-2N的磁场力,则磁场的磁感强度是______特;当导线长度缩短一半时,磁场的磁感强度是_____特;当通入的电流加倍时,磁场的磁感强度是______特.
11.如图5所示,abcd是一竖直的矩形导线框,线框面积为S,放在磁场中,ab 边在水平面内且与磁场方向成60°角,若导线框中的电流为I,则导线框所受的安培力对某竖直的固定轴的力矩等于______.
12.一矩形线圈面积S=10-2m2,它和匀强磁场方向之间的夹角θ1=30°,穿过线圈的磁通量Ф=1×103Wb,则磁场的磁感强度B______;若线圈以一条边为轴的转180°,则穿过线圈的磁能量的变化为______;若线圈平面和磁场方向之间的夹角变为θ2=0°,则Ф=______.
三、计算题
13.如图6所示,ab,cd为两根相距2m的平行金属导轨,水平放置在竖直向下的匀强磁场中,通以5A的电流时,棒沿导轨作匀速运动;当棒中电流增加到8A时,棒能获得2m/s2的加速度,求匀强磁场的磁感强度的大小;
14.如图7所示,通电导体棒AC静止于水平导轨上,棒的质量为m长为l,通过的电流强度为I,匀强磁场的磁感强度B的方向与导轨平面成θ角,求导轨受到AC棒的压力和摩擦力各为多大
磁场、安培力练习题答案
一、选择题
1.AB 2.BC 3.D 4.D
5.CD 6.D 7.A 8.A 9.AB
二、填空题
三、计算题
13.1.2T 14.mg-BIlcosθ,BIlsinθ。
