模拟乘法器MC1496 1596设计混频电路
基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现
工程训练报告题目：基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现1 项目概述---------------------------------------------------------2 1.1引言---------------------------------------------------------21.1 项目简介----------------------------------------------------21.2 任务及要求--------------------------------------------------21.3 项目运行环境------------------------------------------------32 相关介绍--------------------------------------------------------33 项目实施过程----------------------------------------------------53.1 项目原理 ---------------------------------------------------53.2 项目设计内容------------------------------------------------93.2.1 调幅电路仿真--------------------------------------------93.2.2 检波电路仿真-------------------------------------------124 结果分析-------------------------------------------------------144.1调幅电路---------------------------------------------------144.2 检波电路---------------------------------------------------185 项目总结-------------------------------------------------------216 参考文献-------------------------------------------------------227 附录 --------------------------------------------------------231、项目概述1.1引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
模拟乘法器1496芯片的调幅电路的设计2讲解
• 将高频已调波经过 频率变换，变为固 定中频已调波,同时 必须保持其调制规 律不变的电路。 （也就是我们常说 的不失真）
混
频
模拟
电乘法ຫໍສະໝຸດ 路器由于乘法器可以产生只包含两个输入信号之和频及差 频分量的输出信号，所以用模拟乘法器和带通滤波器可以 方便地实现混频功能。其原理框图下图所示：
• 用模拟乘法器实现混频，就是在Ux端和Uy端分别 加上两个不同频率的信号，两信号相差为中频， 再经过带通滤波器取出中频信号。
模拟乘法器1496芯片的 混频电路的设计
小组成员 ：周善辉 1108063055 李亚威 1108063002 周庚嵘 1108063051 钱哲 1108063017
设计要求
• 1：利用模拟乘法器1496芯片 • 2：基于混频电路的设计 • 3：中频输出在465kHz左右
设计原理
• 1.集成模拟乘法器
设计你基础
在乘法器的一个输入端输 入载波信号：
另一输入端输入调制信号：
则经乘法器相乘，可得输出抑制载波的双边带调幅信 号的表达为：
k为调制电路的比 例系数
设计条件
• 在这里，MC1496和其他的芯片不同，采用 双电源供电，其中Vcc=12V,Vdd=-8V.
• 仿真时，载波信号频率为565kHz,幅度为 50mv;调制信号频率为2kHz,幅度为200mv.
R5=R14={（8-0.7）/（1X10-3）}500=6.75KΩ 取标称电阻，则
R5=R14=6.8KΩ
由于共模静态输出电压为：U6=U12=VCC-I5RL 式中U6、U12是6脚与12脚的静态电压。当选U6=U12=8V， VCC=12V，I5=1mA时， RL=（VCC-U6）/I5=(12-8)/(1X10-3)=4KΩ，取标称电阻 RL=R6=R7=3.9KΩ。
模拟乘法器MC14961596设计混频电路
实用标准文档班级：姓名：学号：指导教师：林森成绩：电子与信息工程学院信息与通信工程系混频器的设计1概述在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。
采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。
混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。
在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。
特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。
本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。
1.1混频器原理混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。
直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。
采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。
因为放大功能主要放在中放，因此可以用良好的滤波电路。
采用超外差接收后，调整方便，放大量﹑选择性主要由中频部分决定，且中频较高频信号低，性能指标容易得到满足。
混频器在一些发射设备中也是必不可少的。
在频分多地址信号的合成、微波接力通信、卫星通信等系统中也有其重要地位。
此外，混频器也是许多电子设备、测量仪器（如频率合成器、频谱分析仪等）的重要组成部分。
基于MC1496集成模拟乘法器的非线性幅度调制电路原理

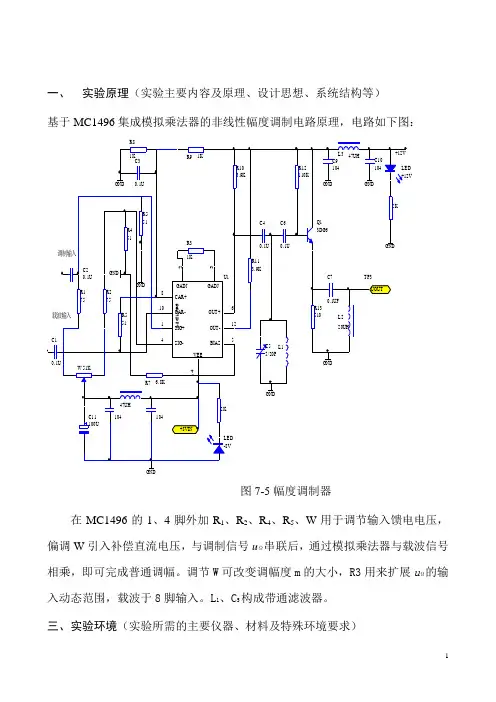

一、 实验原理（实验主要内容及原理、设计思想、系统结构等） 基于MC1496集成模拟乘法器的非线性幅度调制电路原理，电路如下图：R81K C30.1USIG+1SIG-423CAR+8CAR-1014OUT+6OUT-12BIAS5VEEGADJGADJ U1M C 1496C10.1UC20.1UR175W 51KC11100U10410447UH2KLED -8V R551R275R31KR451R551R91KR103.9KR113.9KR12110KC9104L347UHC10104LED +12V2KQ13DG6R13510C70.1UFL220UHGNDR76.8KGNDGNDGNDC55/20PC40.1U C60.1U GNDGNDGNDGNDGND载波输入调制输入UOUTTP3+12V+8VINL11、双踪示波器：YB43602、频率计：YB33713、数字万用表：GDM-81354、高频实验箱：EL-GP-III5、高频信号发生器：YB1052B6、幅度调制、解调模块四、实验操作（实验步骤、程序、调试方法、中间结果、异常或错误处理等）1、接通高频实验箱的－8V和+12V电源；2、调节高频信号发生器，使其输出f C=10MHz、振幅为200mV的高频正弦信号接地TP1端作载波信号；从高频信号发生器左下端或高频实验箱的左边的音频信号发生器输出fΩ=1KHz、振幅为600mVpp的正弦调制信号到将双踪示波器的CH1接通Tp2，Ch2接通Tp3；3、仔细调节uΩ的振幅以及W和C5，适当调节示波器的Y轴灵敏度和X轴扫描时间（mS级），使示波出现m<1的调幅波，观察并测量调制系数m（注意m的测量计算方法）；4、轻轻仔细调节uΩ的振幅以及W和C5，仔细适当调节示波器的Y轴灵敏度和X轴扫描时间（mS级），示波观察并记录m<1、m=1、m>1时调幅波的波形；5、保持f C=10MHz、振幅为200mV的高频正弦载波信号，fΩ=1KHz的音频信号不变，调节uΩ的大小，用示波器测量和计算m~uΩm曲线五、实验结果（实验最终结果及其分析处理）1、调幅波调制系数的测量记录计算在测量的调幅波中，高频信号发生器产生的载波频率f C=10MHz，振幅u C=200mV,音频信号fΩ=1KHz ，经MC1496最佳调制后，将双踪示波器水平扫描开关置0.2mS/dev 、垂直控制开关置0.2mV/dev 时，在显示屏测定调制波图形如图P-2所示。
基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现讲解
湖南大学工程训练HUNAN UNIVERSITY 工程训练报告题目：基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现学生姓名：秦雨晨学生学号： 20110803305专业班级：通信工程1103 指导老师(签名):二〇一四年九月十五日目录1 项目概述---------------------------------------------------------2 1.1引言---------------------------------------------------------21.1 项目简介----------------------------------------------------21.2 任务及要求--------------------------------------------------21.3 项目运行环境------------------------------------------------32 相关介绍--------------------------------------------------------33 项目实施过程----------------------------------------------------53.1 项目原理 ---------------------------------------------------53.2 项目设计内容------------------------------------------------93.2.1 调幅电路仿真--------------------------------------------93.2.2 检波电路仿真-------------------------------------------124 结果分析-------------------------------------------------------144.1调幅电路---------------------------------------------------144.2 检波电路---------------------------------------------------185 项目总结-------------------------------------------------------216 参考文献-------------------------------------------------------227 附录 --------------------------------------------------------231、项目概述1.1引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
模拟乘法器1496芯片的调幅电路的设计2精品PPT课件
• 2.MC1496的介绍
内 部 结 构 电 路
引 脚 图
• 3. 1 MC1496基本组成
3.2静态工作点设置
3.3基本工作原理
MC1496的构造
设计电路的分析
关键词
模拟乘法器 混频电路
• 模拟乘法器： • 混频电路：
• 模拟乘法器是一种完 成两路互不相关的模 拟信号（连续变化的 两个电压或电流）相 乘作用的电子器件。 它是利用晶体管特性 的非线性巧妙的进行 结合实现调幅的电路。
R5=R14=6.8KΩ
由于共模静态输出电压为：U6=U12=VCC-I5RL 式中U6、U12是6脚与12脚的静态电压。当选U6=U12=8V， VCC=12V，I5=1mA时， RL=（VCC-U6）/I5=(12-8)/(1X10-3)=4KΩ，取标称电阻 RL=R6=R7=3.9KΩ。
• Ux端输入载波信号， Uy端输入调制信号， 调整调制信号的幅度 使调幅波回到m<1的 状态，其中m为调制系 数，然后调节R9，获 得抑制载波的双边带 调幅波
• 将高频已调波经过 频率变换，变为固 定中频已调波,同时 必须保持其调制规 律不变的电路。 （也就是我们常说 的不失真）
混
频
模拟
电
乘法
路
器
由于乘法器可以产生只包含两个输入信号之和频及差 频分量的输出信号，所以用模拟乘法器和带通滤波器可以 方便地实现混频功能。其原理框图下图所示：
• 用模拟乘法器实现混频，就是在Ux端和Uy端分别 加上两个不同频率的信号，两信号相差为中频， 再经过带通滤波器取出中频信号。
设计你基础
在乘法器的一个输入端输 入载波信号：
另一输入端输入调制信号：
则经乘法器相乘，可得输出抑制载波的双边带调幅信 号的表达为：
模拟乘法器MC14961596设计混频电路
实用标准文档班级：姓名：学号：指导教师：林森成绩：电子与信息工程学院信息与通信工程系混频器的设计1概述在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。
采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。
混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。
在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。
特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。
本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。
1.1混频器原理混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。
直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。
采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。
因为放大功能主要放在中放，因此可以用良好的滤波电路。
采用超外差接收后，调整方便，放大量﹑选择性主要由中频部分决定，且中频较高频信号低，性能指标容易得到满足。
混频器在一些发射设备中也是必不可少的。
在频分多地址信号的合成、微波接力通信、卫星通信等系统中也有其重要地位。
此外，混频器也是许多电子设备、测量仪器（如频率合成器、频谱分析仪等）的重要组成部分。
模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真
模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真学号：************名：***年级专业：测控工程指导老师：***摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。
本设计主要应用集成模拟乘法器MC1496实现以上功能。
目录摘要 (1)第一章模拟乘法器MC1496/1596 (3)第二章，集成模拟乘法器的应用 (5)2.1 利用乘法器实现振幅调制 (5)2.2利用乘法器实现同步检波 (6)2.3利用乘法器实现混频 (6)2.4利用乘法器实现倍频 (6)第三章电路仿真与结果 (8)3.1振幅调制与解调电路的仿真 (8)3.2 混频电路的仿真 (9)3.3倍频器电路的仿真 (11)第四章仿真电路的参数和结果分析 (12)第四章仿真电路的参数和结果分析 (13)4.1 振幅的调制与解调 (13)4.2混频电路 (13)4.3倍频器电路 (13)第五章心得体会 (14)第六章参考文献 (15)第一章 模拟乘法器MC1496/1596单片集成模拟乘法器MC1496/1596的内部电路如图1-1所示。
图1-1 单片集成模拟相乘器MC1496/1596的内部电路图中晶体管VT 1～VT 4组成双差分放大器，VT 5、VT 6组成单差分放大器，用以激励VT 1～VT 4；VT 7、VT 8、VD 及相应的电阻等组成多路电流源电路、VT 7、VT 8分别给VT 5、VT 6、提供I 0/2的恒流电流；R 为外接电阻，可用以调节I 0/2的大小。
另外，由VT 5、VT 6两管的发射级引出接线端2和3，外接电阻R y ，利用R y 的负反馈作用可以扩大输入电压u 2的动态范围。
MC1496集成电路模拟乘法器的应用
：一．主要内容用集成模拟乘法器MC1496设计调幅器和同步检波器二．基本要求1：电源电压12v 集成模拟乘法器MC1496载波频率 f c=5MHZ 调制信号频率 fΩ=1KHZ2：完成课程设计说明书，说明书应含有课程设计任务书，设计原理说明，设计原理图，要求字迹工整，叙述清楚，图纸齐备。
3：设计时间为一周。
三．主要参考资料1:李银华电子线路设计指导北京航天航空大学出版社2005.62:谢自美电子线路设计实验测试华中科技大学出版社2003.103:张肃文高频电子线路高等教育出版社2004.11完成期限：2010.6.21-2010.6.27指导教师签名：课程负责人签名：王新金2010年 6月20日目录一设计要求 (2)二设计的作用及目的 (2)三设计的具体实现 (3)3.1 MC1496的工作原理及电路图 (4)3.2调幅器的工作原理及电路图 (5)3.3 检波器的工作原理及电路图 (6)五心得体会 (13)六参考文献 (14)集成电路模拟乘法器的应用一设计要求本设计要求用集成模拟乘法器MC1496设计调幅器和同步检波器，其具体要求如下：1.电源电压12v2. 集成模拟乘法器MC14963.载波频率 f c=5MHZ4. 调制信号频率 fΩ=1KHZ二设计作用及目的通过本课题的设计，提高学生实际动手能力，巩固所学理论知识，进一步深入了解集成模拟乘法器的工作原理，掌握调幅器与检波器的设计原理用来实现全载波调幅、测量调幅系数，实现调幅波形的变换，学会分析实验现象。
掌握这些后对调幅波信号进行解调，采用设计的二极管包络检波器、低道滤波器电路来实现。
了解二极管包络检波器、滤波器的主要指标，对检波频率及波形进行分析。
在此次设计中，综合运用了所学知识，构成了新的知识框架，提高了对知识的理解与实际运用能力，进一步熟悉常用电子器件的类型和特性，掌握合理选用的原则，提高了知识运用的综合能力。
三设计的具体实现3.1 MC1496的工作原理及电路图1)MC1496的内部结构图为MC1496的内部电路及引脚图MC1496是四象限模拟乘法器，其内部电路图和引脚图如图10-1所示。
M1496混频 电路
应用模拟乘法器M1496实现混频电路的设计摘要：模拟相乘器的主要技术指标是工作象限、线性度和馈通度。
工作象限是指容许输入变量的符号范围。
只容许ux和uy均为正值的相乘器称为一象限的,而容许ux和uy都可以取正、负值的则称为四象限的。
线性度是指相乘器的输出电压u O与输入电压ux(或uy)成线性的程度。
馈通度是指两个输入信号中一个为零时，另一个在输出端输出的大小。
混频是将载波为高频的已调信号，不失真地变换为载波为中间的已调信号，必须保持①调制类型，调制参数不变，即原调制规律不变。
②频谱结构不变，各频率分量的相位大小，相互间隔不变混频是将已调波中载波频率变换为中频频率，而保持调制规律不变的频率变换过程。
f I = f L - f C 或f I = f L+f C （其中f I表示中频频率，f L表示本振频率，f C表示载波频率。
一般取差频）在通信接收机中, 混频电路的作用在于将不同载频的高频已调波信号变换为同一个固定载频(一般称为中频)的高频已调波信号, 而保持其调制规律不变。
例如, 在超外差式广播接收机中, 把载频位于535 kHz～1605kHz中波波段各电台的普通调幅信号变换为中频为465kHz的普通调幅信号, 把载频位于88 MHz～10.8MHz的各调频台信号变换为中频为10.7MHz的调频信号, 把载频位于四十几兆赫至近千兆赫频段内各电视台信号变换为中频为38 MHz的视频信号。
由于设计和制作增益高, 选择性好, 工作频率较原载频低的固定中频放大器比较容易, 所以采用混频方式可大大提高接收机的性能。
此设计就是利用仿真软件，采用模拟相乘器实现混频电路的。
关键词：模拟相乘器；混频电路目录第1章模拟相乘器 (4)1.1模拟相乘器的基本特性 (4)第2章 MC1496的介绍 (16)2.1有关MC1496介绍 (16)2.2基本工作原理第3章混频器 (6)3.1混频概念和实现模式 (7)3.2混频干扰 (8)3.3模拟相乘器组成的混频电路 (13)第4章设计总结 (19)结束语 (20)致谢 (21)参考文献 (21)。
基于模拟乘法器MC1496的频谱搬移电路设计
由 ＭＣ１４９６内部电路图可知，双差分放大器 Ｖ１～ Ｖ４ 连接方式为：Ｖ１ 和 Ｖ３、Ｖ２ 和 Ｖ４ 通过集电极相 连， Ｖ１ 和 Ｖ４、Ｖ２ 和 Ｖ３ 通 过 基 极 相 连。 这 种 连 接 方 式 决 定了第一对差分放大器的极性与第二对差分放大器的
Ｋｅｙｗｏｒｄｓ：ＭＣ１４９６；ａｍｐｌｉｔｕｄｅｍｏｄｕｌａｔｉｏｎ；ｓｙｎｃｈｒｏｎｏｕｓｄｅｔｅｃｔｉｏｎ
在无线通信系统 中，频 谱 搬 移 电 路 是 不 可 缺 少 的 单元电路，它能够实 现 将 传 输 信 号 的 频 谱 在 频 率 轴 上 进行不失真的线性搬 移，即 传 输 信 号 经 频 谱 搬 移 电 路 后得到的已调信号的频谱结构能够不失真地复现低频 调制信号的频谱结 构。频 谱 搬 移 可 视 为 两 个 信 号 （调 制 信 号 和 载 波 信 号 ）相 乘 或 者 包 含 相 乘 的 过 程 ，其 中 集 成模拟乘法器是必不可少的元器件。
ＭＣ１４９６ 只 适 用 于 频 率 较 低 的 场 合 ，它 的 工 作 频 率 在１ ＭＨｚ以 下 。
图 １ 犕犆１４９６ 的 引 脚 和 内 部 电 路 图
１ 原 理 分 析
ＭＣ１４９６是根据双差分对模拟 相乘 器 基本 原 理 制 成的单片集成模拟相 乘 器，其 内 部 结 构 及 引 脚 图 如 图 １所示。它由差动放大器（Ｖ５、Ｖ６）和双差分放大器 Ｖ１ ～Ｖ４ 组成，Ｖ７、Ｒ１、Ｖ８、Ｒ２、Ｖ９、Ｒ３ 和 通 过 ５ 脚 外 接 电 阻 Ｒ５ 等组成 多 路 电 流 源 电 路。Ｒ５、Ｖ７、Ｒ１ 为 电 流 源 的基准电路，Ｖ８、Ｖ９ 分 别 供 给 Ｖ５、Ｖ６ 管 恒 定 电 流犐０／ ２，改变外接电阻 Ｒ５ 的大小，可用于调节犐０／２的 大 小。 工作时，载波信号加到 Ｖ１～Ｖ４ 的 输 入 端，调 制 信 号 加 到 Ｖ５、Ｖ６ 的输入端，其输出信号 只 包 含 和 频 与 差 频 分 量，而幅度受到了 调 制 信 号 的 调 制。 调 制 信 号 差 动 放 大器的两个发 射 极 分 别 引 出 外 接 引 线 端 和 ，两 端 之间可接入适当的反 馈 电 阻，使 调 制 信 号 输 入 幅 度 的 线性动态范围满足一 定 的 要 求，它 还 决 定 相 乘 器 的 增 益。Ｖ７、Ｖ８、Ｖ９ 等组成具有负反 馈 电 阻 的 恒 流 源，Ｒ１、 Ｒ２、Ｒ３ 为负 反 馈 电 阻，它 们 的 作 用 是 展 宽 动 态 范 围，
模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真.
模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真学号： 20090855012姓名：司鹏飞年级专业：测控工程指导老师：张宝玲摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。
本设计主要应用集成模拟乘法器MC1496实现以上功能。
目录摘要 (1)第一章模拟乘法器MC1496/1596 (3)第二章，集成模拟乘法器的应用 (5)2.1 利用乘法器实现振幅调制 (5)2.2利用乘法器实现同步检波 (6)2.3利用乘法器实现混频 (6)2.4利用乘法器实现倍频 (6)第三章电路仿真与结果 (8)3.1振幅调制与解调电路的仿真 (8)3.2 混频电路的仿真 (9)3.3倍频器电路的仿真 (11)第四章仿真电路的参数和结果分析 (12)第四章仿真电路的参数和结果分析 (13)4.1 振幅的调制与解调 (13)4.2混频电路 (13)4.3倍频器电路 (13)第五章心得体会 (14)第六章参考文献 (15)第一章 模拟乘法器MC1496/1596单片集成模拟乘法器MC1496/1596的内部电路如图1-1所示。
图1-1 单片集成模拟相乘器MC1496/1596的内部电路图中晶体管VT 1～VT 4组成双差分放大器，VT 5、VT 6组成单差分放大器，用以激励VT 1～VT 4；VT 7、VT 8、VD 及相应的电阻等组成多路电流源电路、VT 7、VT 8分别给VT 5、VT 6、提供I 0/2的恒流电流；R 为外接电阻，可用以调节I 0/2的大小。
另外，由VT 5、VT 6两管的发射级引出接线端2和3，外接电阻R y ，利用R y 的负反馈作用可以扩大输入电压u 2的动态范围。
乘法混频器
J11、J14、J15向左拨，J12、J13向上拨。
3、输入信号
TP9或TP10处输入10.245MHz的正弦波（由环形混频器模块石英晶体振荡产生，参考实验四），TP11或TP12处输入10.7MHz的载波信号,峰峰值约1V（由高频信号源提供10.7MHz锁定信号，参考高频信号源使用）。
时间：
地点：
实验名称：乘法混频器
一、实验目的
1、了解模拟乘法器（MC1496）混频原理。
2、掌握乘法器调整方法。
3、掌握利用乘法器实现混频电路的原理及方法。
二、实验设备（环境）
1、双踪模拟示波器示波器一台
2、频率特性扫频仪（选项）一台
三、实验原理
集成模拟乘法器是完成两个模拟量相乘的电子器件。在高频中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
四、实验内容及过程（步骤）
1、在主板上正确插好乘法器模块和环形混频器模块，对照乘法器模块混频部分的丝印，正确连接实验电路：K1、K2向左拨，＋12V接+12V，－12V接－12V，GND接GND（从主板直流电源部分±12V和GND插孔用连接线接入），检查连线正确无误后打开实验箱电源开关（实验箱左侧的船形开关）。K1、K2向右拨，若正确连接则模块上的电源指示灯LED1、LED2亮。
(a)内部电路(b)引脚图
图6-1MC1496的内部电路来自引脚图用模拟乘法器实现混频，只要ux端和uy端分别加上两个不同频率的信号，相差一中频如455KHz，再经过带通滤波器取出中频信号：
若 ， 则：
经带通滤波器后取差频
为某中频频率。
实验电路图如图6-3所示。
图6-3实验电路图
模拟乘法器1496实验报告.
实验课程名称：_高频电子线路五．实验原理与电路设计仿真1、集成模拟乘法器1496的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多，而且性能优越。
所以目前在无线通信、广播电视等方面应用较多。
集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。
下面介绍MC1496集成模拟乘法器。
（1）MC1496的内部结构MC1496 是目前常用的平衡调制/解调器。
它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。
MC1496 的和内部电路与外部引脚图如图1(a)(b)所示。
(a)1496内部电路 (b)1496引脚图图1 MC1496的内部电路及引脚图它内部电路含有 8 个有源晶体管，引脚 8 与 10 接输入电压 VX、1与 4接另一输入电压VY，6 与12 接输出电压 VO。
一个理想乘法器的输出为VO=KVXVY，而实际上输出存在着各种误差，其输出的关系为：VO=K（VX +VXOS）（VY+VYOS）+VZOX。
为了得到好的精度，必须消除 VXOS、VYOS与 VZOX三项失调电压。
引脚 2 与 3 之间需外接电阻，对差分放大器 T5与 T6产生交流负反馈，可调节乘法器的信号增益，扩展输入电压的线性动态范围。
各引脚功能如下：1：SIG+ 信号输入正端 2: GADJ 增益调节端3：GADJ 增益调节端 4: SIG- 信号输入负端5：BIAS 偏置端 6: OUT+ 正电流输出端 7: NC 空脚 8: CAR+ 载波信号输入正端9: NC 空脚 10: CAR- 载波信号输入负端11: NC 空脚 12: OUT- 负电流输出端13: NC 空脚 14: V- 负电源（2）Multisim建立MC1496电路模块启动multisim11程序，Ctrl+N新建电路图文件，按照MC1496内部结构图，将元器件放到电子工作平台的电路窗口上，按住鼠标左键拖动，全部选中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
班级：
姓名：
学号：
指导教师：**成绩：
电子与信息工程学院
信息与通信工程系
混频器的设计
1概述
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。
采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。
混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。
在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。
特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。
本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。
1.1混频器原理
混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。
直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。
采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。
因为放大功能主要放在中放，
因此可以用良好的滤波电路。
采用超外差接收后，调整方便，放大量﹑选择性主要由中频部分决定，且中频较高频信号低，性能指标容易得到满足。
混频器在一些发射设备中也是必不可少的。
在频分多地址信号的合成、微波接力通信、卫星通信等系统中也有其重要地位。
此外，混频器也是许多电子设备、测量仪器（如频率合成器、 频谱分析仪等）的重要组成部分。
混频器是频谱线性搬移电路，能够将输入的两路信号进行混频。
具体原理框图如图1所示。
振荡器输出一频率为=10MHz 、幅值0.2V ＜＜1V 的正弦波信号，此信号作为混频器的第一路输入信号；高频信号源输出一正弦波信号，=10MHz 、幅值=200mV ，此信号作为混频器的第二路信号，将这两路信号作为模拟乘法器的输入进行混频。
选频放大电路则对混频后的信号进行选频、放大，最终输出2MHz 的正弦波信号。
图1-1混频器原理图
1.2计算方法
图1-2混频电路基本原理图
正弦波
振荡器 模拟 乘法器 选频、放大 电路
高频
信号源
图1-2为混频电路的基本原理
U s (t)为输入信号，U c (t)本振信号U i (t)输出信号。
分析：
当
st sm s cos U (t)U ψ=
则
(t)(t)U U (t)U c s p == ct cm st sm cos U cos U ψψ= ct st cos cos Am ψψ
其中
cm sm U U Am =
对上式进行三角函数的变换则有
()t c st 1p cos cos Am t U ψψ=：)t]-(c s)t c [cos( Am 2
1s c ψψψψos ++ 从上式可推出
U p (t)含有两个频率分量和为(ψc +ψS )，差为(ψC -ψS )。
若选频网络是理想，上边带滤波器则输出为
]t Amcos[2
1(t)U s c i ψψ+= 若选频网络是理想下边带滤波器则输出
]t -Amcos[2
1(t)U s c i ψψ= 工程上对于超外差式接收机而言，如广播电视接收机则有ψc >>ψS 。
往往混
频器的选频网络为下边带滤波器，则输出为差频信号。
]t -Amcos[2
1(t)U s c i ψψ= 为接收机的中频信号。
衡量混频工作性能重要指标是混频跨导。
2设计与仿真
图2-1完整电路图
图2-2 M1496内部电路
2.1 输入设置
图2-3输入AM 调制波
图2-3输入载波
2.2 输出结果
图2-4混频器输出
图2-5 AM 波频率
图2-6载波频率
图2-7混频后频率
3分析结果
混频器电路有两个乘法器，第一个乘法器产生一个调幅波，第二个乘法器起混频的作用，把高频已调波转成中频波。
第二个乘法器输入的频率为1.456M，经混频器后输出频率约为461k。
4设计心得
本次课程设计的题目是混频器的设计，主要应用了通信电子线路中三方面内容，分别是电容三点式振荡电路、模拟乘法器和选频放大电路。
通过查找资料，结合书本中所学的知识，完成了课程设计的内容。
把书中所学的理论知识和具体的实践相结合，有利于我们对课本中所学知识的理解，并加强了我们的动手能力。
在这次的课程设计过程中，我懂得了很多，课程设计不光是让我们去“设计”，更重要的是培养我们的能力。
通过本次课程设计使我对通信电子线路又有了进一步的了解，增加了对所学知识的应用。
本次课程设计教会我查阅书籍的重要性，通过翻阅书籍我找到了与我课设题目有关的内容，顺利进行了课程设计，我希望通过更多这样有价值的课设来充实自己。
虽然课设中有很多困难，但经过指导老师的帮助和我的努力都一一克服了，增强了自信心。
课程设计诚然是一门专业课，给我很多专业知识以及专业技能上的提升，同时又是一门讲道课，一门设计课，给了我许多道，给了我很多思，给了我莫大的空间。
同时，设计让我感触很深。
使我对抽象的理论有了具体的认识。
