钢桁架制作及安装方案

合集下载

看台屋顶钢桁架施工方案(3篇)

第1篇一、工程概况本工程为某体育馆看台屋顶钢桁架施工项目。

体育馆看台屋顶采用钢桁架结构，主要功能是支撑屋顶荷载并保证屋顶的稳定性。

钢桁架结构具有自重轻、强度高、刚度大、施工方便等优点，适用于大型体育场馆的屋顶结构。

二、施工准备1. 技术准备- 熟悉设计图纸，了解钢桁架结构的设计要求、构造特点和施工工艺。

- 编制详细的施工组织设计，明确施工流程、施工方法和质量保证措施。

- 对施工人员进行技术交底，确保施工人员掌握施工技术和安全操作规程。

2. 材料准备- 钢材：根据设计要求，准备相应规格和数量的钢材，包括桁架杆件、节点板、连接件等。

- 钢筋：准备足够的钢筋，用于桁架的加固和焊接。

- 涂料：准备防腐涂料，用于对钢桁架进行防腐处理。

- 工具：准备必要的施工工具，如焊机、切割机、测量仪器、起重设备等。

3. 人员准备- 组建专业的施工队伍，包括焊工、起重工、测量工、电工等。

- 对施工人员进行专业培训，确保其具备相应的技能和素质。

三、施工流程1. 基础施工- 按照设计图纸进行基础施工，确保基础平整、坚实。

- 基础施工完成后，进行基础验收，合格后方可进行钢桁架安装。

2. 桁架制作- 根据设计图纸，在工厂内进行桁架的制作。

- 桁架制作过程中，严格控制尺寸和精度，确保桁架质量。

- 桁架制作完成后，进行预拼装，检查其尺寸和形状是否符合要求。

3. 桁架运输- 将预拼装好的桁架运输到施工现场。

- 运输过程中，采取必要的防护措施，确保桁架安全到达现场。

4. 桁架安装- 利用起重设备将桁架吊装到设计位置。

- 安装过程中，严格按照施工图纸进行，确保桁架的安装精度。

- 桁架安装完成后，进行临时固定，确保其稳定性。

5. 焊接- 对桁架进行焊接，包括桁架杆件、节点板和连接件等。

- 焊接过程中，严格控制焊接参数，确保焊接质量。

- 焊接完成后，进行焊缝检查，合格后方可进行下一步施工。

6. 防腐处理- 对焊接完成的桁架进行防腐处理，采用喷漆或涂刷防腐涂料的方式。

钢结构桁架制作安装专项施工及方案

XXX主体工程管桁架制作、安装专项施工方案编制：审核：批准：编制单位：XXX工程有限责任公司O一五年十一月一、........................................................................... 编制依据21、工程文件 (2)2、遵循标准和规范 (2)二、........................................................................... 工程概况3三、........................................................................... 施工测量51、技术依据 (5)2、测量作业 (5)四、预埋件预埋 (5)五、柱顶锚栓复核、验收 (6)六、钢构件运输进场7七、..................................................................... 钢桁架现场拼装81、拼装平台及设施搭设 (8)2、钢桁架现场拼装 (8)八、钢结构吊装111、运装场地硬化处理 (11)2、吊装起重设备选择 (11)3、钢丝绳的选用 (15)4、吊装工序安排 (16)5、吊装工艺及方法 (16)&生命线方案 (21)九、安全施工管理措施251、安全管理组织 (25)2、安全管理制度 (25)3、施工现场安全管理 (26)十、应急预案 (34)1、指挥方案 (34)2、机构分工 (34)3、事故处置 (35)4、工程抢险抢修 (35)5、现场医疗救护 (35)钢结构制作、安装专项施工方案一.编制依据本施工方案是以施工图纸为依据，参考本公司以往在类似工程中的施工经验，结合本工程的实际情况及特点，并根据相应的计算、分析结果基础上进行编制而成。

现行国家有关的规程、规范、标准：(1)《钢结构工程施工质量验收规范》(GB50205- 2001)(2)《建筑钢结构焊接技术规程》(JGJ81-2002)(3)《建筑施工高处作业安全技术规范》(JGJ80-1991)(4)《起重设备安装工程施工及验收规范》(GB5027—2010)(5)《建设工程项目管理规范》(GB/T50326- 2006)(6)设计说明、图纸以及各项技术标准规范等二.工程概况施工特点与关键：本工程工期要求短、制作量大、单体构件较重、高空安装作业多。

钢结构桁架吊装安装专项施工方案

钢结构桁架吊装安装专项施工方案一、工程概况本工程是钢结构桁架吊装安装工程，主要包括吊装方案的制定、吊装设备的选择与调试、起吊平衡控制以及吊装过程的安全措施等内容。

本工程施工地点位于XX市XX区XX路，总建筑面积XX平方米，图纸编号为XX。

二、吊装方案制定根据工程现场情况以及钢结构桁架的具体情况，制定以下吊装方案：1.吊装设备选择：根据桁架的净重和吊装高度，选择适当的起重机械进行吊装。

预计使用XX吨履带式起重机进行吊装。

2.吊装点的设置：根据桁架的重心及重量的分布情况，合理设置吊装点。

3.吊装过程中的平衡控制：保证起吊的桁架保持平衡，避免倾倒或损坏。

在吊装过程中，通过吊装索具的合理利用以及吊装速度的控制，保持桁架的平衡。

4.吊装方向的确定：结合施工现场的地形和布置，确定吊装方向，并进行相应的防护措施。

三、吊装设备的选择与调试1.吊装设备的选择：根据工程需求以及现场条件，选择适当的起重机械进行吊装。

预计使用XX吨履带式起重机进行吊装。

2.吊装设备的调试：在吊装施工前，对起重机械进行必要的调试，包括起重机械的起吊能力测试、工作范围测试、安全装置的检查以及机械的稳定性检测等工作。

四、起吊平衡控制1.吊装点的设置：根据桁架的重心及重量的分布情况，合理设置吊装点，并使用合适的吊装索具进行连接。

2.吊装过程中的平衡控制：通过调整吊装索具的长度和位置，使得桁架保持平衡。

在吊装过程中，应注意检查桁架的倾斜情况，并采取相应的修正措施，确保桁架的稳定。

五、吊装过程的安全措施1.施工现场围护：在施工现场设立必要的警示标志，划定施工作业区域，并设置警戒线，确保施工区域的安全。

同时，为工人提供安全帽、安全鞋等必要的个人防护用品。

2.吊装作业区域的安全防护：在吊装作业区域的周围设置安全防护网，并设立指挥点和监控点，及时掌握吊装过程中的安全情况。

3.吊装索具的检查：对吊装索具进行必要的检查，确保其完好，避免发生断裂或损坏的情况。

桁架钢筋桁架楼承板施工工艺

桁架钢筋桁架楼承板施工工艺一、引言桁架钢筋桁架楼承板是建筑结构中承受楼层荷载的重要构件，其施工工艺对于楼层的安全和稳定性至关重要。

本文将从桁架钢筋的制作、桁架楼承板的浇筑和养护等方面，详细介绍桁架钢筋桁架楼承板的施工工艺。

二、桁架钢筋制作1. 钢筋材料的选择：桁架钢筋主要采用高强度钢筋，如HRB400级钢筋。

在选择钢筋时，应根据设计要求和荷载情况选择合适的规格和等级。

2. 钢筋的切割和弯曲：根据楼板平面布置图，将钢筋进行切割和弯曲，以满足结构要求。

切割和弯曲应按照相关标准和规范进行，确保钢筋的准确性和精度。

3. 钢筋的焊接：根据设计要求，将切割好的钢筋进行焊接，形成桁架钢筋的网格结构。

焊接应符合相关的施工规范和标准，焊缝应牢固可靠，确保桁架钢筋的整体稳定性。

三、桁架楼承板的浇筑1. 模板的安装：在桁架钢筋的基础上，安装好楼板的模板，模板应具备足够的强度和稳定性。

模板的安装应严格按照设计要求和施工规范进行，确保模板的平整度和垂直度。

2. 混凝土的配制：根据设计要求和施工方案，配制合适的混凝土。

混凝土的配制应按照相关标准和规范进行，包括水灰比、砂浆配合比等参数的控制。

3. 混凝土的浇筑：将配制好的混凝土倒入模板中，通过振捣和抹平等工艺，确保混凝土的密实性和平整度。

浇筑过程中，应注意控制浇筑速度和浇筑层厚度，避免温度和水分的不均匀性。

4. 混凝土的养护：在混凝土浇筑完成后，应及时进行养护工作，以保证混凝土的强度和耐久性。

养护工作包括覆盖湿布、喷水养护等，养护时间应根据混凝土的类型和环境条件确定。

四、桁架楼承板的质量控制1. 钢筋的检查：在桁架钢筋制作过程中，应进行钢筋的检查，包括规格和等级的确认，焊缝的质量检验等。

钢筋的质量应符合相关的标准和规范要求。

2. 混凝土的强度检测：在混凝土养护期间，应进行混凝土的强度检测。

通过取样和试验，确定混凝土的强度是否符合设计要求，以及是否满足楼层荷载的需要。

3. 楼板平整度的检验：在混凝土养护完全后，应进行楼板平整度的检验。

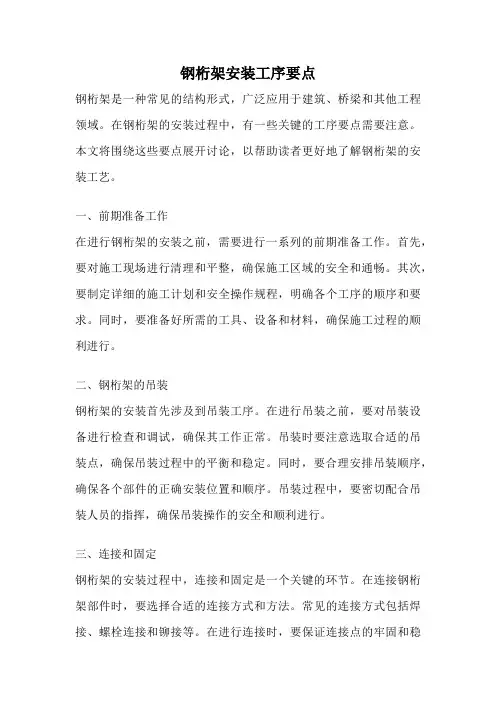

钢桁架安装工序要点

钢桁架安装工序要点钢桁架是一种常见的结构形式，广泛应用于建筑、桥梁和其他工程领域。

在钢桁架的安装过程中，有一些关键的工序要点需要注意。

本文将围绕这些要点展开讨论，以帮助读者更好地了解钢桁架的安装工艺。

一、前期准备工作在进行钢桁架的安装之前，需要进行一系列的前期准备工作。

首先，要对施工现场进行清理和平整，确保施工区域的安全和通畅。

其次，要制定详细的施工计划和安全操作规程，明确各个工序的顺序和要求。

同时，要准备好所需的工具、设备和材料，确保施工过程的顺利进行。

二、钢桁架的吊装钢桁架的安装首先涉及到吊装工序。

在进行吊装之前，要对吊装设备进行检查和调试，确保其工作正常。

吊装时要注意选取合适的吊装点，确保吊装过程中的平衡和稳定。

同时，要合理安排吊装顺序，确保各个部件的正确安装位置和顺序。

吊装过程中，要密切配合吊装人员的指挥，确保吊装操作的安全和顺利进行。

三、连接和固定钢桁架的安装过程中，连接和固定是一个关键的环节。

在连接钢桁架部件时，要选择合适的连接方式和方法。

常见的连接方式包括焊接、螺栓连接和铆接等。

在进行连接时，要保证连接点的牢固和稳定，以确保钢桁架的整体稳定性。

同时，要根据设计要求和规范要求，进行适当的预紧和检查，确保连接的质量和可靠性。

四、测量和调整钢桁架的安装完成后，需要进行测量和调整，以确保其满足设计要求和规范要求。

在进行测量时，要使用合适的测量工具和方法，确保测量结果的准确性和可靠性。

根据测量结果，可以进行必要的调整和修正，以保证钢桁架的几何形状和尺寸的精度。

同时，要进行必要的试验和检查，确保钢桁架的质量和安全性。

五、防腐和保护钢桁架安装完成后，还需要进行防腐和保护处理，以延长其使用寿命和保护其表面的美观。

防腐处理可以采用喷涂、刷涂等方式，选用合适的防腐涂料和材料。

同时，还要进行必要的防护措施，保护钢桁架免受外界环境的侵蚀和损害。

防腐和保护工作的质量和效果直接关系到钢桁架的使用寿命和维护成本。

钢筋桁架楼板施工方案

4
所用混凝土内不得含氯盐之添加剂，混凝土拦和浇捣工具及施工缝设置应符合混凝土结构工程施工及验收规范。
5
浇混凝土时，应避免混凝土堆积过高，以及倾倒混凝土所造成的对楼承板的冲击，尽量在钢梁处倾倒并立即向四周摊开。
6
混凝土浇注完成后，除非楼承板底部被充分支撑，否则在未达到混凝土75%设计抗压强度前，不得在楼面上附加任何其他荷载。
焊点处熔化金属应均匀。
每件成品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相相临的两焊点不得有漏焊或脱落。
焊点应无裂纹、多孔性缺陷及明显的烧伤现象。
d)钢筋桁架与底模的焊接
每件成品焊点的烧穿数量不得超过焊点总数的20%。
（3）自承式楼板堆放及吊装
序号
堆放及吊装注意事项
1
自承式楼板运至现场，需妥善保护，不得有任何损坏和污染，特别是不得沾染油污。堆放时应成捆离地斜放以免积水。
2
吊装前先核对自承式板捆号及吊装位置是否正确，包装是否稳固。
3
起吊时每捆应有两条钢丝绳分别捆于两端四分之一钢板长度处。起吊前应先行试吊，以检查重心是否稳定，钢索是否会滑动，待安全无虑时方可起吊。
4
自承式楼板在装、卸时采用皮带吊索，严禁直接用钢丝绳绑扎起吊，避免钢承板变形。
5
吊装时由下往上楼层吊装顺序，避免因先行吊放上层材料后阻碍下一层楼的吊装作业。
1
钢筋桁架模板平面及立面施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，边角部分最后处理；随主体结构安装施工顺序铺设相应各层的钢筋桁架模板
2
钢筋桁架模板铺设前，应按图纸所示的起始位置放设铺板时的基准线。对准基准线，安装第一块板，并依次安装其它板。
3
钢筋桁架模板连接采用扣合方式，铺板时，钢筋桁架模板两头各一人，中间两人均匀分布，待板初步扣合时中间的两人按紧搭钩边，两头的人用力，确保板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致。

大跨度钢桁架安装施工技术

大跨度钢桁架安装施工技术项目概况1.结构概况本工程采用双轴对称格局，工字形平面，地上7层，地下3层（含局部夹层），地上总建筑面积约9万㎡，地下约5.5万㎡，平面尺寸81m×200m，地上高度55m，地下室埋深23m。

地上1~4层为展厅，以上为多功能厅、过厅、影厅、教育用房等，地下1层为临展，地下2层为文物藏品库。

主体西侧及南北两侧为配套，属于纯地下建筑，其中西侧地下5层，西侧地下室埋深为27.5m，地下2~4层为6级（核）人防，地下1（夹）层、地下1层为影院及公共空间；南北两侧的配套地下3层，南北两侧地下室埋深22.5m，其中地下3层为人防，地下2层为公共区域，配套总建筑面积约9万㎡。

本工程主体结构采用钢筋混凝土剪力墙+劲性混凝土柱+钢梁框架+隔震体系。

劲性柱及核心筒钢骨柱分布于主楼区隔振层以上，主要截面形式包括焊接十字形、圆管、焊接箱形、H形截面等，最大板厚为50mm。

主楼1至7层梁均为钢梁，最大跨度27m，截面形式主要为焊接H型钢、焊接箱形，最大板厚为50mm。

屋面为波浪形桁架，杆件截面均为箱形。

本工程钢结构材质包括Q345B、Q345C、Q345GJC。

主楼1~7层楼板采用钢筋桁架楼承板。

5~7层设有梁上柱，柱间设有斜撑。

整体结构布置如图1所示。

图1 整体结构三维示意2.屋盖桁架概况屋盖结构顶部为大跨度桁架，桁架平面尺寸为99m×57.7m，桁架跨度分为37m和27m两种，27m跨范围设有2处单层结构，通过临时支撑胎架布置，桁架采用分段吊装方式进行安装，吊装单元采用工厂制作完成后运至现场，吊装单元之间的嵌补杆采用高空的散拼方式进行安装，加快了桁架安装速度，减少了现场焊接及材料资源浪费，提高了材料周转率。

创新技术原理临时支撑采用格构式支撑，可采用装配式或焊接的形式，由现场根据实际情况选用。

临时支撑应设置在分段对接位置正中，每个分段安装定位时确保有两个临时定位支点。

大跨度钢梁分段处支撑顶板设置焊接操作平台。

钢桁架施工方案

目录1、工程概况...............................................................................................................2、编制说明...............................................................................................................3、施工组织...............................................................................................................4、吸收塔基础施工方案...........................................................................................5、危险辨识及防治措施...........................................................................................6、防范措施及应急预案...........................................................................................7、工期计划...............................................................................................................1、工程概况项目地点：山东省临清市解放路与南水北调和交叉处。

项目规模：钢桁架长78米，跨越南水北调河，下面为桩基础，桩长23米，桩径600毫米；基础为独立基础，上面为框架。

钢结构桁架吊装安装专项施工方案

九龙节能环境保护产业园一期1#厂房管桁架吊装专项施工方案编制：审核：同意：XX企业三月目录一．编制根据 (2)1、工程文献 (2)2、遵照原则和规范 (2)二．工程概况 (3)三、施工工艺技术 (7)1、技术根据 (7)2、测量作业 (7)3、预埋安装................................................................................................................................ .74、钢构件运送进场 (7)5、管桁架现场拼装 (8)6、管桁架吊装 (10)7、吊装工序安排 (15)8、吊装工艺及措施 (17)四、施工安全保障措施 (17)1、安全管理组织 (18)2、安全管理制度 (19)3、施工现场安全管理 (26)五、应急预案 (27)1、指挥方案 (27)2、机构分工 (27)3、事故处理 (28)4、工程抢险抢修 (28)5、现场医疗救护 (28)钢构造吊装专题施工方案一．编制根据本施工方案是以施工图纸为根据，参照我司以往在类似工程中旳施工经验，结合本工程旳实际状况及特点，并根据对应旳计算、分析成果基础上进行编制而成。

1、工程文献（1）九龙节能环境保护产业园一期1#厂房旳钢构造设计图纸；（2）重庆市有关建筑工程管理等法规及规定；（3）现行国家(或行业)施工验收规范与原则；（4）类似工程旳施工经验及有关旳技术文献；2、遵照原则和规范现行国家有关旳规程、规范、原则：（1）《建筑工程施工质量验收统一原则》GB50300—（2）《钢构造工程施工质量验收规范》GB50205-（3）《建筑构造荷载规范》GB50009-（）（4）《钢构造设计规范》GB50017-（5）《碳素钢焊条》GB/T5117（6）《熔化焊用钢丝》GB/T14957（7）《气体保护焊用钢丝》GB/T14958（8）《钢构造高强度大六角头螺栓、大六角螺母、垫圈与技术条件》GB/T1228~1231 （9）《建筑钢构造焊接规程》JGJ81-（10）《钢构造高强度螺栓连接旳设计、施工及验收规程》JGJ82-91（11）《钢构造制作安装施工规程》YB9254-95二．工程概况本工程位于重庆九龙坡区九龙园区C区（铜陶路），玻璃幕墙约2625.92㎡，铝单板幕墙约4523.55㎡，铝单板内衬约1200.16㎡，铝合金门窗约235.47㎡本工程钢框架，屋盖采用钢管空间桁架构造体系，钢框架立柱与混凝土基础刚接, 屋顶钢框架立柱与混凝土梁铰接，立面支撑与混凝土梁铰接。

钢桁架吊装施工方案

钢桁架吊装施工方案1. 引言钢桁架吊装施工是一种常用的工程施工方法，它通过使用起重机械将预制的钢桁架构件吊装至安装位置。

本文档将介绍钢桁架吊装施工的方案和步骤。

2. 前期准备在进行钢桁架吊装施工前，需要进行一系列的前期准备工作，包括但不限于：•确定吊装方案：根据钢桁架的尺寸、重量和吊装环境等条件，确定合适的吊装方案，包括使用哪种起重机械、吊装点的选择等。

•设计吊装方案：根据吊装方案，设计具体的吊装方案，包括吊装时的梁跨度、起吊点、吊装索具等。

•安全评估：对施工现场进行安全评估，确保吊装施工过程中没有安全隐患。

3. 吊装步骤3.1. 准备工作在进行吊装施工前，需要进行以下准备工作：•清理施工场地：清除施工场地上的障碍物，确保起重机械有足够的空间进行操作。

•安装起重机械：根据吊装方案的要求，搭建并安装起重机械。

•安装吊装索具：根据吊装方案的要求，安装吊装索具，确保其牢固可靠。

3.2. 吊装操作吊装操作包括起吊、运输和安装三个步骤。

3.2.1. 起吊起吊是将钢桁架构件从地面抬起并悬空的过程。

具体步骤如下：1.起动起重机械：启动起重机械，提升钩子到适当的高度。

2.定位索具：将吊装索具放置到预定的吊装点上，确保吊装索具与钢桁架构件的接触牢固。

3.轻轻提升：缓慢提升起重机械，使钢桁架构件离开地面，但不要让其悬空太长时间。

3.2.2. 运输运输是将钢桁架构件从起吊点运输至安装位置的过程。

具体步骤如下：1.控制起重机械：通过控制起重机械的动作，使钢桁架构件沿着预定的路径运输。

2.运输到安装位置：将钢桁架构件运输至安装位置，并将其缓慢放置在安装位置上。

3.2.3. 安装安装是将钢桁架构件固定在安装位置的过程。

具体步骤如下：1.定位钢桁架构件：根据设计要求，将钢桁架构件准确地放置在安装位置上。

2.固定钢桁架构件：使用螺栓、焊接或其他适当的方法，将钢桁架构件固定在安装位置上。

4. 安全注意事项在进行钢桁架吊装施工时，有以下安全注意事项：•操作人员必须熟悉吊装设备的操作方法和注意事项，并经过专门的培训。

桁架安装施工方案

桁架安装施工方案一、项目背景随着人们对于空间利用的要求越来越高，桁架安装逐渐成为了建筑工程中常见的一种方法。

通过桁架的安装，可以实现大空间的支撑和分隔，使得建筑空间得到更充分的利用，同时还可以提高建筑的美观度和空间的灵活性。

因此，桁架安装施工方案的编写和实施变得尤为重要。

二、施工准备1.摸底调查：在施工前，需要进行详细的摸底调查，了解建筑的具体情况，包括建筑的结构、尺寸和使用要求等。

2.材料准备：根据摸底调查的结果，确定所需的桁架材料类型和数量，并进行采购准备。

3.施工团队组建：根据施工的规模和要求，组建施工团队，并确定各个成员的职责和工作计划。

三、施工步骤1.确定基础支撑：根据建筑的具体情况和桁架的要求，确定桁架的基础支撑位置和方式，如悬挑式、支撑柱式等。

2.搭建立杆：首先根据设计要求，安装立杆，并确保其垂直度。

然后根据立杆的位置和高度，确定相邻立杆之间的连接方式，如榫卯联结、膨胀螺栓联接等。

3.安装横梁：根据设计要求和建筑的尺寸，确定横梁的数量和长度，并进行安装。

安装时，应注意横梁与立杆的连接方式，如螺栓连接、焊接等。

4.安装连接件：根据桁架结构的要求，安装连接件，如连接板、角钢等。

连接件的安装需要确保其牢固度和稳定性。

5.安装盖板：安装完横梁和连接件后，需要安装盖板，以提高桁架的美观度和稳定性。

盖板的安装方式可以根据具体要求选择，如螺栓联接、焊接等。

四、工艺要求1.安全第一：施工过程中，要严格按照安全规范进行操作，避免发生意外事故。

2.精细施工：施工人员应具备一定的桁架安装经验和操作技能，保证施工质量。

3.安装标高：施工中要重视标高控制，确保桁架的安装高度一致。

4.螺栓紧固：螺栓紧固应采用交叉对称的方式进行，保证螺栓的紧固力均匀，避免出现部分区域紧固过度或不足的情况。

5.盖板安装：盖板的安装应平整、牢固，确保盖板与桁架之间无松动现象。

五、质量控制1.施工过程的自检和互检：施工过程中，施工人员要进行自检，确保施工质量；同时，合理安排互检，相互之间进行质量核验。

钢桁架施工方案

钢桁架施工方案钢桁架施工方案是指在建筑施工中采用钢材制作桁架结构的方案。

钢桁架结构具有轻巧耐用、抗震抗风的特点，广泛应用于工业厂房、体育场馆、大型展览馆等建筑中。

一、工程准备1.确定施工方案：根据工程的具体要求，确定钢桁架的结构设计方案，包括选择合适的钢材、优化桁架布置、确定节点连接方式等。

2.生产准备：根据结构设计方案，组织生产加工钢材，包括切割、焊接、翻边等工序，确保钢材的质量和尺寸符合设计要求。

3.现场布置：将钢材按照设计要求进行分类和堆放，做好施工现场的安全防护措施，确保工人的安全施工。

二、施工步骤1.基础施工：先进行基础工程的施工，包括基坑开挖、地基处理、基础浇筑等工序。

2.节点制作：根据设计图纸，制作节点部件，包括焊接各种连接板、角钢等。

3.吊装：采用吊车将钢材吊装到设计位置，确保吊装过程中各个部位的安全可靠。

4.节点连接：将吊装好的钢材通过焊接、螺栓连接等方式进行节点连接，形成整体桁架结构。

5.调整校正：桁架结构完成后，进行节点连接的校正调整，确保结构的水平、垂直和几何尺寸的精确。

6.防腐处理：对桁架结构进行防腐处理，包括涂刷防腐漆、热浸镀锌等，以延长结构的使用寿命。

7.验收：经过施工完成后，进行工程质量验收，包括检查桁架结构的连接牢固性、几何尺寸的精确性等。

三、安全措施1.施工现场的安全防护：设置施工警示牌，划定施工区域，确保人员和设备安全。

2.高空作业的安全措施：为工人提供安全带、安全网等防护设备，对吊装过程进行严格的操作规范，防止坠落事故的发生。

3.焊接作业的安全措施：工人进行焊接作业时，必须佩戴防护眼镜、口罩等防护装备，防止火花溅入眼睛、呼吸道等。

4.施工过程的质量控制：对焊接工艺、焊接接头的质量进行严格的检查，确保节点连接的牢固和稳定性。

总之，钢桁架的施工方案需要综合考虑结构设计、生产准备、节点制作、吊装、防腐处理等多个环节，严格遵循相关的安全规范，确保施工质量和施工过程中的安全。

钢桁架施工方案

第2篇
钢桁架施工方案
一、项目背景
项目名称：XXXX工程钢桁架施工
项目地点：XXXX省XXXX市XXXX区
钢桁架作为一种重要的建筑结构形式，具有高强度、良好的稳定性以及施工速度快等特点。本工程为XXXX项目的重要组成部分，为确保施工质量、进度和安全，特制定本钢桁架施工方案。
二、施工准备
1.技术准备
（1）组织设计交底会，确保施工人员充分理解设计意图和施工要求。
2.对施工现场进行安全检查，消除安全隐患；
3.对施工人员进行安全教育及培训，提高安全意识；
4.严格执行施工安全操作规程，确保施工安全。
六、施工进度计划
1.编制详细的施工进度计划，明确各阶段施工内容、时间及目标；
2.根据施工进度计划，合理配置人力、物力、财力等资源；
3.定期对施工进度进行检查、调整，确保工程按期完成。
七、环境保护及文明施工
1.严格执行国家环境保护政策，减少施工过程中的环境污染；
2.对施工现场进行绿化、美化，营造良好的施工环境；
3.加强施工现场的文明施工管理，提高施工人员素质；
4.做好施工废弃物的分类、处理，实现资源循环利用。
本方案旨在为钢桁架施工提供详细、严谨的指导，确保工程顺利进行，为我国建筑事业贡献力量。
（3）加强安全教育及培训，提高施工人员安全意识。
（4）严格执行安全操作规程，确保施工安全。
六、施工进度计划
（1）编制详细的施工进度计划，明确各阶段施工内容、时间及目标。
（2）合理配置资源，确保施工进度顺利进行。
（3）定期检查、调整施工进度，确保工程按期完成。
七、环境保护及文明施工
（1）遵循国家环境保护政策，降低施工过程中的环境污染。
（1）采购符合国家标准的钢材、涂料等施工材料。

栈桥钢桁架制作吊装施工方案

栈桥钢桁架制作、吊装施工方案栈桥钢桁架制作、吊装施工方案第一部分：钢桁架的制作第一部分：钢桁架的制作一、编制依据一、编制依据1.1、《建筑结构荷载规范》GB50009-2001； 1.2、《建筑施工手册》第四版《建筑施工手册》第四版中国建筑工业出版社；中国建筑工业出版社；1.3、《钢结构工程施工质量验收规范》（GB50205-2001）1.4、《建筑钢结构焊接规程》JGJ81-911.5、《焊接工艺评定规程》DL/T868-20041.6、《热轧H 型钢》GB/T9946-881.7、《钢桁架检验及验收标准》JG9-19991.8、《热轧H 型钢和剖分T 型钢》GB/T11263-20051.9、《金属覆盖层，钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-20021.10、《防腐标准》ISO/EN129441.11、《色漆和清漆漆腊的划格实验》SB9286-881.12、****粮库土建工程钢结构栈桥设计图纸。

粮库土建工程钢结构栈桥设计图纸。

1.13、****公司的内部技术标准、工作标准、管理标准以及公司ISO9002质量体系程序文件质量体系程序文件二、工程概况二、工程概况2.1、****粮库土建工程项目的单位工程输送栈桥的钢桁架制作施工方案。

粮库土建工程项目的单位工程输送栈桥的钢桁架制作施工方案。

2.2、输送栈桥6g 、6d 、6f 、6e 、6h 、6i 、HJ1、HJ2共23条钢桁架和五套钢过梁的制作采取在现场制作加工。

在现场制作加工。

2.3、混凝土结构塔架T6～T12的栈桥安装高度从1.56米～46米不等，层高约6米。

塔架与计量塔等建筑结构、塔架与塔架梁间及塔架与塔架顶部设置钢桁架，钢桁架分为上承桁架和下承桁架，上承桁架在下弦上敷设工字钢和槽钢，上承桁架在下弦上敷设工字钢和槽钢，上部敷设钢隔栅；上部敷设钢隔栅；上部敷设钢隔栅；下承桁架在上弦上敷设下承桁架在上弦上敷设通长工字钢和槽钢，上部敷设钢隔栅。

专项施工方案--桁架吊装方案

**酒店宴会厅桁架吊装方案XX工程公司年月日一、工程概况：1、宴会厅桁架共12 榀，跨度32 米、高2 米、每榀重约18 吨，分三段制作，每段约6 吨，现场组装焊接后吊装。

2、桁架安装于裙房＋23.4 米标高处。

3、吊装方法：3.1、采用吊车吊至宴会厅楼面，组装焊接后，用抱杆整体吊装。

3.2、在宴会厅楼面N8 轴搭设满堂脚手架及支撑，用吊车或塔吊吊至组装架上后组对焊接，后在两侧砼梁上铺设滑移轨道，滑移就位。

二、编制依据：1、《**钢构安装手册》2、《钢结构工程施工质量验收规范》GB50205—20013、《建筑钢结构焊接规程》JGJ81—914、《高层民用建筑钢结构技术规程》JGJ99—985、《建筑工程施工质量验收统一标准》GB50300—20016、《建筑施工高处作业安全技术规范》JGJ80—917、《建筑工程施工现场供用电安全规范》GB50194—938、《工程测量规范》GB50026—939、《组合钢模板技术规范》GB50214—200110、《建筑施工安全检查标准》JGJ95—9911、《钢结构高强螺栓连接的设计、施工验收规范》JGJ82—9113、其它相关现行国家标准、规范和规程。

14、上海**大酒店扩建图纸三、施工准备工作：1、技术准备：1.1、熟悉施工图，了解设计意图及参照的施工规范和技术标准。

1.2、根据施工组织设计编制吊装及现场焊接方案。

1.3、根据图纸要求及施工组织设计，编制作业指导书及操作规程。

1.4、对所有持证特殊工种进行技术交底和岗前技术培训。

2、机械设备：本工程需要如下设备及工具，在吊装前进场。

3、材料准备：根据施工图及施工组织设计要求，编制材料进场计划。

本工程吊装辅材用量（计划）如下：4、劳动力按排：投入劳动力40 人，另根据施工进度情况调整人员。

1 吊车司机人 4 含塔吊司机2 测量工人 23 起重工人 64 安装工人85 电焊工人 66 气焊工人 27 电工人 18 架子工人 59 油漆工人 110 附工人 411 探伤工人 15、临时设施及现场按排：办公用房由总包公司提供，焊条及小型工具放在现场仓库内，工人住宿在施工区域外租房。

桁架安装施工方案

桁架安装施工方案一、引言桁架是一种由钢材或铝材制成的轻型结构，常用于建筑结构中的支撑和抗荷载。

桁架具有重量轻、强度高、可重复使用等优点，因此在现代建筑中得到了广泛应用。

本文将针对桁架的安装施工方案进行详细介绍，以帮助施工人员正确、高效地进行桁架的安装。

二、前期准备1. 方案设计与计划制定：在进行桁架安装之前，必须进行详细的方案设计和计划制定。

这包括确定桁架的尺寸、类型及数量，并制定详细的施工计划，包括工期、材料准备、人员安排等。

2. 材料准备：在安装桁架之前，需要准备好相关的材料和工具。

这包括桁架材料、连接件、起重设备、工具等。

确保所有材料的质量合格并按照施工计划进行统一采购。

3. 安全措施：在进行桁架安装施工之前，必须制定并执行严格的安全措施。

确保施工现场的安全，包括人员的安全、材料的安全、设备的安全等。

4. 现场勘测：在正式安装桁架之前，进行现场勘测是非常重要的一步。

通过现场勘测，可以了解到地形、气候、环境等因素，为后续的安装工作提供详细的参考。

三、施工步骤1. 基础施工：桁架的安装需要一个稳固的基础。

在进行基础施工时，必须根据设计要求进行地基处理、基础浇筑等工作，确保基础的稳定和牢固。

2. 竖立立柱：桁架的竖立立柱是整个安装施工的关键步骤之一。

首先，根据施工计划，在基础上安装立柱调整器。

然后，根据设计要求将立柱竖立，并通过调整器进行垂直调整，直至达到精确的位置。

3. 桁架组装：在竖立立柱之后，进行桁架的组装。

首先，根据设计要求将桁架材料进行切割和加工，然后使用连接件将各个杆件组装在一起。

在组装过程中，必须严格控制杆件的尺寸和连接点的位置，确保整体的质量稳定。

4. 爬升施工：对于高空桁架安装，可能需要使用爬升设备进行施工。

在进行爬升施工时，必须严格遵守安全规范，并对设备进行定期检查和维护，确保施工人员的安全。

5. 填充与校正：在完成桁架的组装之后，需要对桁架进行填充和校正。

通过填充材料，可以填充桁架与建筑物之间的空隙，提高整体的稳定性。

钢结构安装方案-管桁架

钢结构安装方案管桁架结构安装工法黑龙江省安装工程公司黄宝龙（国家注册二级建造师）一、前言随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。

由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，42米、36米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。

结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。

该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共39榀，单榀最重约8吨，跨度为42米、36米，安装高度为12米。

二、工法特点（一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。

（二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。

而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。

（三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本（四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。

三、适用范围（一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构（二）建筑平面为矩形、梯形或多边形等平面。

（三）支承情况可为周边简支、或点支承与周边支承相结合等情况。

（四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。

（五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。

（六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。

钢桁架制作及安装方案

钢桁架制作及安装方案
本工程所需的钢桁架长42米，宽8米，采取整体放样、分段制作、分段防腐，现场拼接、安装。

下面将分别介绍钢桁架的制作和安装方案。

一、钢桁架制作
1、原材料
在制作钢桁架前，需要按照施工图纸所注明的各种材料规格尺寸组织原材料。

这些材料需要符合国家规范和部颁标准，并具有原材料出厂质量证明书和出厂合格证。

到场的材料需要按照招标文件技术规范要求进行取样复查，同时保管好材料质量证明文件和出厂合格证等作为竣工资料的组成部分。

2、桁架部件制作
在钢材进入生产车间后，需要对复查合格的各种板材、管材进行平直矫正预处理，并检查是否符合有关规范要求后分类
堆放整齐。

接下来，需要根据施工详细图纸、制作工艺、工序流程和桁架桥拼接工艺图进行放样、下料、矫正等工作。

在每道工序进行检查后，将合格的部件转入下道工序划线下料。

钢桥的制作需要确保各节点预拱度符合设计值，并对所有焊缝进行100%超声波探伤检查，主要部件进行X光拍片检查。

最后，完成主桁架的工厂分片制作，并进行喷锌防腐处理，将质量检验报告交监理工程师。

二、钢桁架安装
1、桁架拼装及安装准备
在进行钢桁架的拼装和安装前，需要进行相关的准备工作。

首先，需要对施工现场进行勘测，确定吊装位置和安装方向。

接下来，需要搭建支撑架，确保支撑架的稳定性和安全性。

然后，将钢桁架分片运输到现场，并进行拼接和焊接。

在焊接时，需要采用对称焊接程序，以尽量减少焊接变形。

拼接和焊接完成后，需要对所有工地焊缝进行100%超声波检查。

最后，完
成钢桁架的安装工作。
