组合开关故障排除方法

组合开关故障排除方法

组合开关常见故障及排除方法
一黑屏
1 查主控变压器的5A保险有没有烧掉(此保险在主变压器上,白色的)
2 查DC24V的2A保险是否烧掉(此保险在主控板上)
3 量稳压电源两侧,是否有AC220V和DC24V
二接触器故障
当启动开关时,显示屏显示接触器故障,请按如下方法查:
1换相隔离开关旁边的急停按扭是否弹出来(正常情况必须弹出来)
2查接触器线圈6A保险是否烧掉(此保险在主控板上)
三漏电
当显示屏显示”*回路漏电”,量EM231模块的A001与COM之间电压是否是AC10V,如果不是AC10V,跟其他回路倒换一下采样板上的DC24V透明继电器,如果是10V,就怀疑EM231模块有问题(A001为一回路,A002为二回路,A003为三回路,A004为四回路)
四短路
当启动开关时,出现短路显示时,也有可能是采样板上的DC24V透明继电器的故障(额定电流设定正确的情况下)
五过欠压故障
出现过欠压故障显示时,首先量采样板上10V电压是否正常,再看它的1A保险是否烧掉.
六启动不了的情况下,
首先查本安电压17V是否正常(注:出线腔内K1为启动,K2为停止,K3为17V自保)
其次看CPU226上的启动停止信号是否正常,必须有了停止信号,才可以启动开关
七开关不转换高速
出现这种情况,先把双速模式设定全部清零,一个回路一个回路的试验,如果正常,再设定为双速,看双速切换设置里是手动还是自动,手动就不转换,自动才转换.
八开关正常情况下,不需要复位,除非出现漏电,接触器故障,短路,过载,却相这些故障的情况下需要复位,或者重新送电后也可以.
07年8月18号。

QJZ2000八达组合开关

QJZ2000八达组合开关

任务五 QJZ2-2000/1140(660)-6多回路启动器的安装与调试知识点※ QJZ2系列矿用多回路隔爆启动器的结构组成; ※ QJZ2系列矿用多回路隔爆启动器的原理;※ QJZ2系列矿用多回路隔爆启动器常见故障的现象。

能力点※ 会安装、操作QJZ2系列矿用多回路隔爆启动器;※ 会分析、处理QJZ2系列矿用多回路隔爆启动器的常见故障 。

※ 会调试QJZ2系列矿用多回路隔爆启动器QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中,在额定电压为1140V (660V )的供电线路中,对综采工作面的用电设备,如采煤机、运输机、转载机、破碎机、喷雾泵、乳化液泵等设备进行起、停及反转控制。

本任务主要介绍QJZ2-2000/1140(660)-6矿用多回路隔爆启动器结构、工作原理、操作、维护、安装调试及故障检修方面的知识和技能,为矿山机电专业的学生能更好地适应煤矿就业岗位打下良好的基础。

QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器的安装和调试。

掌握启动器的结构、组成、原理;利用电气设备安装、维护、维修的基本知识和设备的实际情况能对QJZ2-2000/1140(660)-6系列矿用多回路隔爆启动器进行安装、操作、维护、检修。

在学习本任务时,应结合煤矿现场实际和煤炭生产行业标准来 一、型号含义QJZ 2-2000/1140(660)-- 6六回路额定电压1140V 或660V 容量2000A 设计序号本质安全真空启动器二、基本电气结构组成 其外形如图5-16所示。

1、进线腔:装有三组接线柱R 1、S 1、T 1 ;R2、S 2、T 2 ;R3、S 3、T 3 ,供1140(660)V 进线使用。

2、出线腔:⑴输出有六组接线柱,分别为:U1、V1、W1 第1回路接线柱;U4、V4、W4 第4回路接线柱;U2、V2、W2 第2回路接线柱;U5、V5、W5 第5回路接线柱;U3、V3、W3 第3回路接线柱;U 6、V6、W6 第6回路接线柱;⑵在出线腔内装有控制端子排,做为远控、程控回路和通信等使用。

八达开关培训资料

八达开关培训资料

失败案例反思
案例一
某医院因八达开关维护不当导致安全隐患
案例二
某工业园区因八达开关设计缺陷导致生产中断
案例三
某建筑因八达开关安装不当导致火灾事故
案例互动讨论
如何从成功案例中提 取经验?
如何运用八达开关的 实际应用案例?
如何从失败案例中吸 取教训?
06
八达开关未来发展
技术创新与升级
技术创新
加大研发投入,提升产品技术含量,增强核心竞争力。
02
八达开关技术培训
技术原理与特点
八达开关技术原理
详细介绍八达开关的技术原理,包括 机械原理、电子原理等。
八达开关特点
详细介绍八达开关的特点,包括性能 特点、安全特点等。
安装与调试
八达开关安装步骤
详细介绍八达开关的安装步骤,包括准备工作、安装过程、 安装后检查等。
八达开关调试步骤
详细介绍八达开关的调试步骤,包括初步调试、精调等。
对业务流程进行全面梳理,找出瓶颈和低效环节 ,进行优化。
制定详细流程
根据业务需要,制定详细的工作流程和操作规范 ,确保工作有序进行。
强化流程执行
通过培训和指导,强化员工对流程的遵守和执行 ,提高工作效率和质量。
绩效考核与激励
设定明确目标
01
制定具体的、可衡量的绩效目标,使员工明确自己的工作方向
和要求。
建立考核机制
02
根据工作性质和目标,建立合理的考核机制,对员工进行公正
、客观的评价。
提供激励措施
03
根据考核结果,提供相应的奖励和激励措施,激发员工的工作
动力和创造力。
05
八达开关案例分析
成功案例分享
1 2

组合开关的安装与常见故障处理

组合开关的安装与常见故障处理

1、调换手柄
2、更换绝缘杆 3、紧固松动部件
4、修理更换
1、更换开关 2、重新装配 3、更换触头或清除氧化层或 尘污 更换开关
二、常见故障及处理方法
故障现象 可能的原因 处理方法
1、手柄上的轴孔磨损变形 手柄转动后, 2、绝缘杆变形(由方形磨为圆形 ) 内部触头未 3、手柄与方轴或轴与绝缘杆配合 动 松动 4、操作机构损坏
手柄转动后,1、组合开关型号选用不正确 动、静线柱间短 因铁屑或油污附着在接线柱间, 形成导电层,将胶木烧焦,绝缘 路 损坏而形成短路
XXXXX
XXXXX
一、组合开关的安装注意事项
安装在控制箱(柜)内:操作手 柄安装于易于操作的地方(前面或侧面) 通断能力低时,不能用来分断故障 电流控制电动机正反转,必须完全停转 后才能接通反转接触器;每小时通断次
开关断开状态时应使手柄在水平位置;
接地可靠。
数不超过20次。
箱(柜)内操作时, 应在右上方。

组合开关故障分析

组合开关故障分析

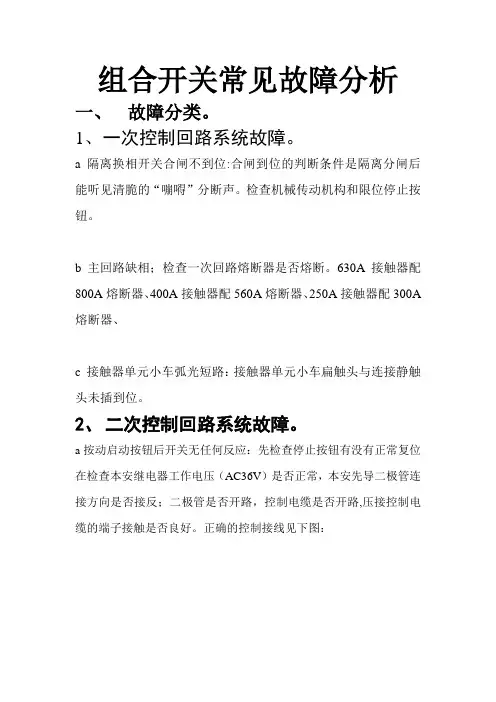

组合开关常见故障分析一、故障分类。

1、一次控制回路系统故障。

a隔离换相开关合闸不到位:合闸到位的判断条件是隔离分闸后能听见清脆的“嘣嘚”分断声。

检查机械传动机构和限位停止按钮。

b主回路缺相;检查一次回路熔断器是否熔断。

630A接触器配800A熔断器、400A接触器配560A熔断器、250A接触器配300A 熔断器、c 接触器单元小车弧光短路:接触器单元小车扁触头与连接静触头未插到位。

2、二次控制回路系统故障。

a按动启动按钮后开关无任何反应:先检查停止按钮有没有正常复位在检查本安继电器工作电压(AC36V)是否正常,本安先导二极管连接方向是否接反;二极管是否开路,控制电缆是否开路,压接控制电缆的端子接触是否良好。

正确的控制接线见下图:b 本安继电器启动后PLC主机采集不到启动信号:检查PLC输入口DC24电压是否串联进本安常开触点回路。

正常情况下本安继电器启动后PLC输入口状态指示灯点亮。

(对应关系JHK1=I0.0……JHK6=I0.5)C 中间继电器不吸合:观察PLC主机输出口指示灯是否点亮,(对应关系Q0.0=J1……Q0.5=J6),如正常检查中间继电器线圈、保险管是否开路,以上都排除检查PLC主机输出口AC36V电压是串联进去。

a真空接触器不吸合:首先测量吸合电压是否满足接触器工作电压要求,线圈两根电源线、保险管是否开路,接触器吸合线圈和工作线圈切换辅助触点有没有复位。

3、系统保护功能参数。

a 漏电闭锁:1140V漏电闭锁值为40KΩ,660V漏电闭锁值为22KΩ。

动作允许误差+20%。

b 欠/过压保护:组合开关工作电压超出额定电压的75%---110%范围外系统进入保护状态,所有回路不能启动。

c过载保护、断相、短路相不平:过载保护特性参数断相保护特性参数二、故障现象。

a 漏电闭锁故障、欠/过压故障、电流故障:以上三种故障出现时显示屏直接显示,并记录存储可随时查询。

b 启动方式类故障:设置运行方式中的回路重号问题;如顺序控制中的设置回路重复出现在双速设置中,此故障也可以通过屏幕查询“有效的运行方式”找出设置重复回路。

八达电气组合开关使用说明书

八达电气组合开关使用说明书

QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书执行标准:MT111-1998Q/320583 ADBD 006-2005江苏八达真空电气有限公司二00六年四月QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关使用说明书1、概述1.1用途及适用范围QJZ-2000/1140系列矿用隔爆兼本质安全型组合开关(以下简称组合开关)适用于含有爆炸性危险气体和煤尘的矿井中,在交流50Hz、额定电压1140V的线路中,对三相鼠笼型异步电动机的起动、停止进行控制和保护,并可在停止时改变相序。

1.2 型号及意义1.2.1组合开关的型号及其代号含义如下:Q J Z—2000/ 1140额定电压(V)总电流(A),按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m;1.3.2运行环境温度为-5℃~+40℃;1.3.3周围空气相对湿度不大于95%(+25℃时);1.3.4在有煤尘和爆炸性气体混合物的矿井中;1.3.5与垂直面的安装倾斜度不超过15°;1.3.6在无显著振动和冲击的地方;11.3.7在无破坏绝缘的气体和蒸汽的环境中;1.3.8无滴水的地方;1.3.9污染等级:3级;1.3.10安装类别:Ⅲ类。

1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路,能防止控制线路短路或接地时引起自起动事故的发生;1.4.2 组合开关控制与保护采用PLC对系统进行实时监控,本公司自行研发应用软件,可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁,具有智能化程度高、性能稳定、动作可靠,设定方便简捷、保护准确可靠等优点;1.4.3 专门设计了和PLC配套的外部数据采集器,对组合开关的电压、电流、绝缘状态等大量数据信号的采集进行了扩展,并具有A/D转换、判断和处理等功能。
