八达 6路组合开关
八达电气有限公司_企业报告(供应商版)
分地区主要项目
（1）内蒙古（17）
序号
项目名称
招标单位
1
乌海能源五虎山矿 2023 年 2 月馈 电开关配件（八达）单一来源采购 结果公告
国家能源集团乌海能源有 限责任公司
2
乌海能源平沟矿 2022 年 9 月组合 开关配件（八达）单一来源采购结 果公告
国家能源集团乌海能源有 限责任公司
3
乌海能源平沟矿 2022 年 11 月隔爆 型电磁起动器配件（八达）单一来 源采购结果公告
本报告于 2023 年 08 月 16 日 生成
2 / 20
1.3.2 重点项目
重点项目 TOP1 TOP2
TOP3 TOP4 TOP5
项目名称
霍州煤电集团亿能电气股份有限公 司配件物资类采购（001、002、003 标段）中标结果公示 山西汾西矿业（集团）有限责任公 司机电设备（井下电力增容、完善 等）采购[标段:第一标段]于 20221107090000 开标... 山西汾西矿业（集团）有限责任公 司机电设备（井下电力增容、完善 等）采购[标段:第八标段]于 20221107090000 开标... 山西金地煤焦有限公司赤峪煤矿 2023 年度矿用隔爆兼本质安全型 照明信号综合保护装置采购 乌海能源五虎山矿 2023 年 2 月馈 电开关配件（八达）单一来源采购 结果公告
目录 企业基本信息 .................................................................................................................................1 一、业绩表现 .................................................................................................................................1
机电技术比武实施方案
机电工技术比武实施方案为确保此次机电工技术比武顺利进行，保证设备、设施系统，人员到位，特制定本方案。
一、裁判机构设置及成员由机电管理部组成机电系统实操比武裁判组。
裁判长：孔文军各裁判组长：暴跃新朱毅陈伟建成员：李浩浩韩葶(立井提升司机、主扇风机操作工)李育明崔明李文利郭阳阳蒋超杰(井下电工)牛晋伟韩杰(监测监控维护工)付云端陈伟建(地面电工)朱毅王振东(电焊工)朱毅李志(液压支架维护工)朱毅毕有才(综采维修电工)二、职责分工1、朱毅牵头，负责机电比武整体方案的制定。
2、付云端牵头，技术组、运行工区配合，负责比武场地布置，实操出题，评分汇总，设备现场定位图绘制。
负责比武场地所需电源接火、设备调试工作，保证设备正常。
负责比武安全技术措施编制的审批及措施的贯彻。
3、李育明牵头，负责井下电工5个项目实操竞赛方案的制定、裁判及抽签评分工作。
裁判组：暴跃新李育明崔明李文利郭阳阳蒋超杰4、牛晋伟牵头，设备组配合，负责比武场地所需设备、缆线等准备工作，并按要求摆放到现场；负责比武场地所需电源接火、设备调试人员的协调工作。
4、牛晋伟牵头，监测监控队配合，负责监测监控比武实操竞赛方案的制定、裁判及抽签评分工作。
5、付云端牵头，运行工区配合，负责地面电工比武实操竞赛方案的制定、裁判及抽签评分工作。
6、李浩浩牵头，运行工区配合，负责立井提升司机、主扇风机操作工实操竞赛方案的制定、实操比武裁判及评分工作。
7、朱毅牵头，负责电焊工、综采维修电工、液压支架维护工的实操竞赛方案的制定、裁判及抽签评分工作。
三、竞赛工种及人数竞赛工种和参赛人数明细竞赛工种使用设备1、本次比武80开关、400馈电、照明综保提前于7月22日-24日举行初赛，淘汰和晋级规则如下2、初赛比武时间：7月22日开始，上午9:30-11:30，下午15：00-17:00，选手提前15分钟到场签到、抽签，裁判和工作人员提前半小时到场做准备工作。
要求：所有工作人员在比赛期间统一穿夏季全套工装并佩戴裁判证或工作证；副裁判长负责项目比赛时的选手抽签，过程监考，巡查，评分等；一名裁判员监考两名选手，负责选手参赛时的动态评分，裁判员不准徇私舞弊，做到公平、公正，在监考期间不准与选手闲谈与竞赛有关的事宜，如有举报或在监考中出现不良影响会务组将严肃处理。
12路3300V说明书
400A
U A1
630A
P
V W
A2
10#回路
11#回路
12#回路
400A
U A1
630A
P
V W
A2
400A
U A1
630A
P
V W
A2
400A
U A1
630A
P
V W
A2
标记接触器容量 出线接线示意图
压盘式出线布局，如图 3 示
图 2 电缆连接器式出线布局 2
4#回路
U4 250A 400A V4 630A
画面 2 系统设定 按下主菜单中
按钮，切换到系统设定画面。
近控（1）/远控（2）

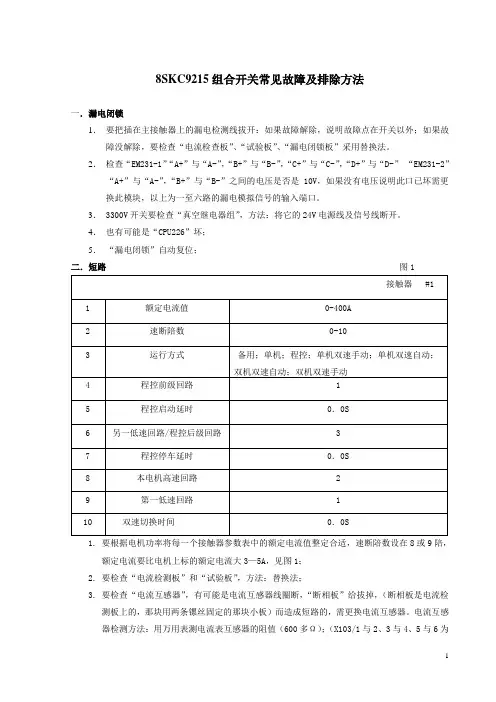

山西长治贝克组合开关常见故障及排除方法[1]
![山西长治贝克组合开关常见故障及排除方法[1]](https://img.taocdn.com/s3/m/9a43cb3f5a8102d276a22f34.png)
8SKC9215组合开关常见故障及排除方法一．漏电闭锁1．要把插在主接触器上的漏电检测线拔开：如果故障解除，说明故障点在开关以外；如果故障没解除，要检查“电流检查板”、“试验板”、“漏电闭锁板”采用替换法。
2．检查“EM231-1”“A+”与“A-”，“B+”与“B-”，“C+”与“C-”，“D+”与“D-”“EM231-2”“A+”与“A-”，“B+”与“B-”之间的电压是否是10V，如果没有电压说明此口已坏需更换此模块，以上为一至六路的漏电模拟信号的输入端口。
3．3300V开关要检查“真空继电器组”，方法：将它的24V电源线及信号线断开。
4．也有可能是“CPU226”坏；5．“漏电闭锁”自动复位；二．短路图11. 要根据电机功率将每一个接触器参数表中的额定电流值整定合适，速断陪数设在8或9陪，额定电流要比电机上标的额定电流大3—5A，见图1；2. 要检查“电流检测板”和“试验板”，方法：替换法；3. 要检查“电流互感器”，有可能是电流互感器线圈断，“断相板”给拔掉，（断相板是电流检测板上的，那块用两条镙丝固定的那块小板）而造成短路的，需更换电流互感器。
电流互感器检测方法：用万用表测电流表互感器的阻值（600多Ω）；（X103/1与2、3与4、5与6为第一路的三相；8与9、10与11、12与13为第二路的三相）X203、X303也一样；4．更换“EM231”；5. 如果检测以上参数及元器件都正常，那就是电机及电缆的问题；6. 在短路时需手动“复位”显示屏下面的最右边的那个按钮，见图2；图2三．过载：1. 要检查每个接触器参数表中的“额定电流”值是否是“0A”,正常为电机功率所需的额定电流值,注:备用回路也应该设1—20A的电流值；2. 要检查每个接触器参数表中的“额定电流”值是否整定合适，额定电流要比电机上标的额定电流大3—5A；3. 也有可能是电机有问题或电机带的负载大；4．也有可能是“电流检测”板中的电流调整电位器W1及W2没有调整合适；注：W1是调整第一路的电流值，W2是调整第二路的电流值，一块“电流检查板”控制两路；(注:W1与W2出厂时已经调整好,不许乱调)5．“过载”需要2—3分钟自动复位；四．断相：1. 要检查电机及电缆是否有断线的地方；2．要检查“电流互感器”，有可能是“电流互感器”线圈断，需更换“电流互感器”。
八达电气KBZ 馈电开关说明书及图纸注释
KBZ20-400（200）/1140(660、380) 矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2008中国 八达电气有限公司一、用途、功能及特点1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、1140（660）V或380V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、末端的分开关。
2.智能保护测控单元全部采用数字化技术，基于嵌入式微处理器技术的16位计算机结构，保护、测量、监视、控制、通信功能齐全。
3.保护功能齐全，灵敏可靠，保护定值在线连续可调，具备短路、过载、断相、漏电、欠压、过压等保护功能；短路保护倍数精确到小数点位，适应各种短路电流情况；支持相敏短路保护功能。
4.具备风电闭锁功能、瓦斯电闭锁功能。
5.馈电总开关、分开关可组成完善的两级选择性漏电保护系统，自动适应不同长度的电缆线路，自动选择漏电故障，选择性能好。
6.具有漏电闭锁保护功能，并具有绝缘电阻值在线显示功能。
7.馈电总开关、馈电分开关的智能保护测控单元互为通用，方便现场使用。
8.保护测控单元所有输入模拟信号采用专用的双隔离器件，杜绝电网电压扰动引起的保护测控单元烧损问题，有效适用于谐波污染严重的各种井下电网。
9.具有完善的自诊断功能，可对开关断路器分合闸次数、短路故障次数进行记忆，提高设备利用率。
10.完善的试验功能：可在线进行断路器跳闸、短路保护、漏电保护试验。
11.内置的高可靠性存储器件用于保存保护定值与保护器动作及其故障信息，所有数据掉电不丢失。
12.具有开关状态、电流、电压、有功功率、日历时钟的实时显示功能，电度计量功能，故障类型、故障时间及故障参数的记忆查询功能，测量精度高。
13.全中文大屏幕液晶显示，菜单式操作，显示信息丰富，界面友好；配合人机接口键盘，可实现不停电情况下的保护定值修改及各种操作。
14.智能保护测控单元采用全密封设计，工业级外围芯片，小型专用继电器，抗震、抗电磁干扰能力强。
第十五届职工技能大赛技术文件
第十五届职工技能大赛技术文件冀中能源峰峰集团第十五届职工技能大赛综采维修电工技术文件一、命题标准冀中能源峰峰集团职工技能大赛，分理论和实际操作两个部分组成,理论成绩占总成绩的30%，实际操作成绩占总成绩的70%。
理论和实际操作均以《国家职业技能标准》中规定的国家职业资格三级(高级工及以上)标准实施。
二、理论知识考试(一)试题类型：理论试题类型为单选题、多选题、判断题。
(二)考试时间:理论考试时间为70分钟，分值100分。
(三)考试形式:采用计算机答题。
(四)理论考试参考教材1.煤炭工业技能鉴定指导中心教材《综采维修电工》（中级、高级）。
2.《煤矿安全规程》（2016年版）。
3.《煤矿工人技术操作规程》（2016年版）。
4.集团公司本专业相关规定及应知应会。
三、实际操作比赛(一) 竞赛项目（1）参赛选手按图纸要求（届时将提供接线图纸）将多芯控制电缆接入QJZ-2000/1140-6开关的控制线压线端子。
远方控制箱中每一组控制按钮可控制开关相应回路起动和停止。
（2）在开关给定程序情况下，开关内设置故障（故障题目预先从已备的竞赛故障库中按难易程度随机抽取），选手查找并排除故障，恢复开关功能，实现远方控制箱操作六回路开关中各回路的起动和停止。
（3）起动设定，其中两路路设定为顺序控制，两路路设定为双机单速，两路路单机控制。
（4）该竞赛内容考核选手所有操作部位的完好和防爆性能。
(二) 竞赛设备、工具及材料说明1、竞赛用设备材料说明（1）QJZ-2000/1140-6矿用隔爆兼本质安全型组合开关(八达电气),内部配有西门子S7-200可编程逻辑控制器用于程序控制，并随开关带有说明书一本、配套内六方一把、压线用改锥一把。
（2）控制箱（可控6回路）。
（3）多芯控制电缆（MKVVR-20×0.75）。
注：组委会提供井下服装、水鞋、安全帽、操作用停送电牌、控制箱接线图、矿灯、自救器、瓦检仪、放电线、隔爆面防锈油、碳素笔、纸张等。
新说明书-6路组合开关
QJZ2-2000/1140（660）-6系列矿用隔爆兼本质安全型组合开关使用说明书执行标准：MT111-1998Q/320583 ADBD 009-2009江苏八达真空电气有限公司2009年8月1、概述1.1用途及适用范围QJZ2-2000/1140（660）-6矿用隔爆兼本质安全型组合开关（以下简称组合开关）适用于含有爆炸性危险气体和煤尘的矿井中，在交流50Hz、额定电压1140V（66V）的线路中，对三相鼠笼型异步电动机的起动、停止进行控制和保护，并可在停止时改变相序。
1.2 型号及意义1.2.1组合开关的型号及其代号含义如下：Q J Z2—2000/ 1140（660）— 6主回路数额定电压(V)总电流（A），按用户需要组合各回路电流真空式隔爆兼本质安全型起动器1.2.2防爆形式和防爆标志防爆形式: 矿用隔爆兼本质安全型防爆标志: Exd(ib)I1.3 使用环境条件1.3.1海拔不超过2000m；1.3.2运行环境温度为-5℃～+40℃；1.3.3周围空气相对湿度不大于95%（+25℃时）；1.3.4在有煤尘和爆炸性气体混合物的矿井中；1.3.5与垂直面的安装倾斜度不超过15°；1.3.6在无显著振动和冲击的地方；1.3.7在无破坏绝缘的气体和蒸汽的环境中；1.3.8无滴水的地方；1.3.9污染等级：3级；1.3.10安装类别：Ⅲ类。
1.4 产品特点1.4.1 组合开关的先导回路为本质安全型电路，能防止控制线路短路或接地时引起自起动事故的发生；1.4.2 组合开关控制与保护采用PLC对系统进行实时监控，本公司自行研发应用软件，可灵活地对运行方式和短路、断相、过载、过/欠压等实施保护及漏电闭锁，具有智能化程度高、性能稳定、动作可靠，设定方便简捷、保护准确可靠等优点；1.4.3 专门设计了和PLC配套的数据采集处理器，对组合开关的电压、电流、绝缘状态等数据信号的采集进行了扩展。
具有抗干扰能力强、信息量大、控制可靠、准确等特点。
QJZ2000八达组合开关课件
任务五 QJZ2-2000/1140（660）-6多回路启动器的安装与调试知识点※ QJZ2系列矿用多回路隔爆启动器的结构组成； ※ QJZ2系列矿用多回路隔爆启动器的原理；※ QJZ2系列矿用多回路隔爆启动器常见故障的现象。
能力点※ 会安装、操作QJZ2系列矿用多回路隔爆启动器；※ 会分析、处理QJZ2系列矿用多回路隔爆启动器的常见故障 。
※ 会调试QJZ2系列矿用多回路隔爆启动器QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在额定电压为1140V （660V ）的供电线路中，对综采工作面的用电设备，如采煤机、运输机、转载机、破碎机、喷雾泵、乳化液泵等设备进行起、停及反转控制。
本任务主要介绍QJZ2-2000/1140（660）-6矿用多回路隔爆启动器结构、工作原理、操作、维护、安装调试及故障检修方面的知识和技能，为矿山机电专业的学生能更好地适应煤矿就业岗位打下良好的基础。
QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器的安装和调试。
掌握启动器的结构、组成、原理；利用电气设备安装、维护、维修的基本知识和设备的实际情况能对QJZ2-2000/1140（660）-6系列矿用多回路隔爆启动器进行安装、操作、维护、检修。
在学习本任务时，应结合煤矿现场实际和煤炭生产行业标准来 一、型号含义QJZ 2-2000/1140（660）-- 6六回路额定电压1140V 或660V 容量2000A 设计序号本质安全真空启动器二、基本电气结构组成 其外形如图5-16所示。
1、进线腔：装有三组接线柱R 1、S 1、T 1 ；R2、S 2、T 2 ；R3、S 3、T 3 ，供1140(660)V 进线使用。
2、出线腔：⑴输出有六组接线柱，分别为：U1、V1、W1 第1回路接线柱；U4、V4、W4 第4回路接线柱；U2、V2、W2 第2回路接线柱；U5、V5、W5 第5回路接线柱；U3、V3、W3 第3回路接线柱；U 6、V6、W6 第6回路接线柱；⑵在出线腔内装有控制端子排，做为远控、程控回路和通信等使用。
