第三章-------------链传动
机械设计第三章链传动
三、链传动的参数选择 1.链轮齿数z1 、z2
当节距p一定时，齿高就一定，也就是说允许的 节圆外移量d就一定，齿数越多，允许不发生脱链 的节距增长量p就越小，链的使用寿命就越短。为 此，通常限定最大齿数zmax≤150，一般z<114。
链节数常是偶数，链轮齿数－－链节数（互为质 数的奇数），磨损均匀。
如：08A-188 GB1243.1－83
链号数25.4/16＝实际节距值 A系列、节距12.7mm、单排、88节的滚子链
节数－宜用偶数节
二、齿形链—无声链
1.工作时通过链片上 两直边夹角为60 （70用得少）的 链齿和链轮轮齿相 啮合来实现传动。
2.有导板（分内导板 和外导板）防止轴 向窜动。
3.心柱形式：圆柱式、轴瓦式、滚柱式；
4.特点： 传动平衡、无噪声、承受冲击性能好，
工作可靠; 适用于高速传动、大传动比和中心距较
小、运动精度要求较高的场合; 结构复杂、价格高、制造困难;
§9-3 滚子链链轮的结构和材料
链轮是链传动的主要零件，链轮齿形已经标准 化。链轮设计主要是确定其结构及尺寸，选择 材料和热处理方法。
一、链轮的基本参数及主要尺寸
4．链条静力拉断 5.过载拉断和冲击断裂
二、滚子链传动的额定功率 1.极限功率曲线
图9－10为实验条件下单排 链的极限功率曲线
在润滑良好、中等速度的链传动 中，链传动的承载能力主要取决于 链板的疲劳强度；
随着转速增高，链传动的多边形 效应增大，传动能力主要取决于滚 子和套筒的冲击疲劳强度，转速越 高，传动能力就越低，并会出现铰 链胶合现象，使链条迅速失效。
设计内z润2容；滑：链方确轮式定结；链构张条、紧型材装号料置；、。链几节何数尺L寸p和；排中数心，距链a；轮压齿轴数力zl、Fp；
链传动
（2）. 链传动按用途可分为 （3）. 套筒滚子链由 等组成
（4）. 套筒滚子链常用的接头形式有
、
和
等。
6
（5）.滚子链是标准件，其标记由 〈六〉课堂小结：链传动的类型： 滚子链（套筒滚子链） 〈七〉课后作业：写出本章的术语
、
、
和
四部分组成。
德育达成：通过讲解本堂课，要求学生学会仔细观察 〈八〉教后记： 教学后记： 德育后记：
5、学生理解每 一条并且和带 物，其工作速度 v≤4m/s；传动链用于一般机械中传递运动和动力，通常工作速度 v 传动相比。 再提问 ≤15m/s。
优点 1、能保证准确的平均传动比。 2、传递功率大，且张紧力小，作用在轴和轴承上的力小。 3、传动效率高，一般可达 0.95~0.98。 4、能在低速、重载和高温条件下，以及尘土飞扬、淋水、淋油等不良 环境中工作。 5、能用一根链条同时带动几根彼此平行的轴转动。 缺点： 1、由于链节的多边形运动，所以瞬时传动比是变化的，瞬时链速不是 常数， 传动中会产生动载荷和冲击， 因此不宜用于要求精密传动的机械上。
板书 设计
销轴与外链板、套筒与内链板分别采用 过盈配合固定； 销轴与套筒、滚子与套筒之间则为间隙 配合。 2、滚子链的主要参数： （1）节距: 链条的相邻两销轴中心线之 间的距离称为节距。 节距是链的主要参 数，
08A--1—88
GB/T 1243—1997
4
教
<一> 组织教学： <二>复习：链传动、链传动的传动比 <三>导入语：
教学难点: 链传动的应用特点 突破措施: 以学生自学为主，师引导
一、链传动的传动比：就是主动链轮的转 （6）作用在轴和轴承上的力小。 速与从动链轮转速之比值， 也等于两链轮 2.缺点
机械设计(吕宏_王慧主编)课后习题答案
第一章绪论习题答案思考题1）机器是由哪些基本部分构成？各部分作用是什么？2）什么是专用零件？什么是通用零件？试举例说明。
3）机械设计的研究对象是什么？学习时应注意哪些问题？4）机械零件的主要失效形式及设计准则是什么？5）设计机器应满足哪些基本要求？1）答：机器是由原动机、传动装置和工作机三大部分组成。
原动机是机械设备完成其工作任务的动力来源。
传动装置是按执行机构作业的特定要求，把原动机的运动和动力传递给执行机构。
执行机构也是工作部分，直接完成机器的功能。
2）答：所谓通用零件实际是指各种机器都经常使用的零件。
如轴、轴承和齿轮等。
专用零件是某些机器使用的零件，例如：发动机中的曲轴、汽轮机中的叶片。
3）答：本课程是研究普通条件下，一般参数的通用零件的设计理论与设计方法。
学习时应注意以下问题：1）理论联系实际。
2）抓住课程体系。
3）要综合运用先修课程的知识解决机械设计问题。
4）要理解系数引入的意义。
5）要努力培养解决工程实际问题的能力。
4）答：机械零件的主要失效形式有强度失效（因强度不足而断裂）、刚度失效（过大的变形）、磨损失效（摩擦表面的过度磨损），还有打滑和过热，联接松动，管道泄漏，精度达不到要求等等。
设计准则是1)强度准则2) 刚度准则3) 耐磨性准则4) 振动稳定性准则5) 热平衡准则6) 可靠性准则5）设计任何机器都必须满足如下要求1）使用要求2）经济性要求3）安全性要求4）其他要求（1）环保要求（2）外观要求（3）体积重量要求等第二章带传动习题1. 选择题1) 带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮(4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始5) V带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。

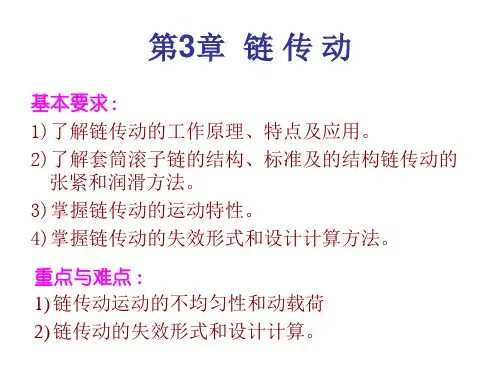

第3章链传动(9-11)全
9) 计算压轴力 FQ
FQ F 2Ff K A1.2F
10) 计算链轮几何尺寸（略）
3.5.2 低速链传动的静强度计算（v<0.6m/s）
mFQ lim S
S
K A F1
FQlim — 极限抗拉载荷
S — 许用安全系数S 4 — 8
3－6 链传动的布置、张紧及润滑 一 布置
二 பைடு நூலகம்紧
3.3.2 链传动的受力分析
1、有效拉力F
F 1000P (N ) v
2、离心力Fc
Fc qv 2 (N )
3、垂度拉力Ff
Ff gqaKf 102
P——功率kW v——速度m/s
q——每米链长质量kg/m
Kf——垂度系数。 垂直布置时Kf =1， 水平布置时Kf =6， 倾斜布置时：当β<40°时， Kf =4；当β>40°时， Kf =2 f——垂度 m m a——两轮中心距 m m g——重力加速度（g＝9．81 m／s2；）
链轮转一周, 链移动的距离 z p, 链的平均速度
n1z1 p n2 z2 p
601000 601000
(m/s)
P------链节距 z1、 z2------主、 从动链轮齿数； n1、 n2------主、 从动链轮转速, (r / min)
平均传动比
i n1 z2
n2
z1
2 瞬时速度和传动比
1 1
2
2
2 2
2
2
(1 3600 / Z1) (1 / 2 1800 / Z1) (2 3600 / Z2 ) (2 / 2 1800 / Z2 )
变化情况→刚进入啮合→达顶点→退出啮合
1
链传动课件
思考题
滚子链传动的失效形式？ 链传动的优缺点？
2）效率较高，一般可达0.95-0.98容易实现多 轴传动；
3）安装精度要求较低，成本低； 4）适用于中心距较大的传动； 5)传动功率大； 6）能在低速、重载和高温条件下，以及尘土 飞扬、淋水淋油等不良环境中工作。
缺点
1）瞬时传动比不恒定，瞬时链速不恒定； 2）传动的平稳性差，有噪音； 3）安装维护要求较高； 4）无过载保护。
3.销轴与套筒的胶合；在润滑不当或链轮转速过高 时，链条铰链的销轴和套筒的工作表面会因润滑油 膜破坏，在高温、高压下直接接触导致两表面粘结， 相对运动使粘结部位撕开，形成表面撕开而损坏， 称为胶合。因而要限制链传动的极限转速
4.滚子套筒的冲击疲劳破坏；
5.过载拉断。
3.7 链传动的布置
3.8 链传动的张紧
08A － 1 － 88 GB/T 1243－1997 标准编号
链节数为88节 单排 链号为08A（节距为12.70 mm）
二、链轮
整体式： 小直径的链轮 孔板式： 中等尺寸的链轮 组合式：大直径的链轮
整体式链轮
孔板式链轮
组合式链轮
实心式
孔板式
焊接式
组合式
3.6 滚子链传动的失效形式
链轮和链条相比，链轮的强度高，使用寿命较长， 所以链传动的失效，主要是链条的失效，其主要失 效形式是 1.链板疲劳破坏； 链条各元件在变应力作用下，经过一定循环次数， 链板发生疲劳断裂，滚子、套筒表面出现疲劳点蚀 和疲劳裂纹。在正常润滑条件下，链板的疲劳强度 是决定链传动承载能力的主要因素。 2.链条铰链磨损； 铰链磨损会使链节距增大而产生跳齿和脱链。该失 效形式一般发生在开式或润滑不良的链传动中。
机械基础 第3章 链传动
一、滚子链
3. 滚子链的标记
二、齿形链简介
三、链传动的失效及润滑
1. 链传动的失效形式
三、链传动的失效及润滑
2. 链传动的润滑
1) 良好的润滑可缓和冲击、减轻磨 损、延长链条的使用寿命。
使用张紧轮自动张紧
链传动的布置与张紧
使用张紧轮定期张紧
谢谢观看
《机械基础》第三章第二节
垂直布置
链传动的布置与张紧
链传动布置
按两链轮中心 线的位置
水平布置 倾斜布置
倾斜布置：水平布置无法实现时， 倾斜布置应使倾斜角φ应小于45°。
垂直布置
水平布置和倾斜布置的紧边均位于上方较好，可使链节和链轮 轮齿顺利地进入和退出啮合，保证链轮的顺利运转。
链传动的布置与张紧
链传动布置
按两链轮中心 线的位置
第3章 链传动
链传动的类型
《机械基础》第三章第一节
一、滚子链
1. 滚子链的结构
一、滚子链
2. 滚子链的主要参数
(1) 节距 节距是指链条相邻 两销轴中心线之间的距离, 以符号 p 表示, 如图3-9 所示。
一、滚子链
(2) 节数 滚子链的长度用节数来表示, 链节数应尽量选取偶数, 以便连接时正好使内链板和 外链板相接。
水平布置 倾斜布置
垂直布置
垂直布置：链条下垂量大，链 轮有效啮合齿数少，应让上下两轮 错开，或用张紧轮。
链传动的布置与张紧
2、链传动的张紧
链传动张紧的目的主要是为了避免链条垂度过大产生啮合不良和链条 振动现象，同时也为了增加链条的包角。
第三章_链传动设计
第三章链传动（c h a i n t r a n s m i s s i o n)链传动链与链轮套筒磙子链结构链的接头形式链传动的运动特性链传动的受力分析链传动的失效形式链传动的许用功率润滑布置和张紧链传动(c h a i n t r a n s m i s s i o n)第一节链传动的特点、类型和应用一、组成和工作原理1、组成：链条、链轮2、工作原理有中间扰性件的连续啮合传动。
在两个或多个链轮间依靠链轮轮齿与链节的啮合来传递运动和动力。
（传动是强制性的）3、优缺点4、适用场合1、链条(c h a i n )分类：套筒滚子链套筒链齿形链成型链2、套筒滚子链结构二、链轮和链条单列链双列链多列链（起重链、牵引链、传动链）传动链：成形链套筒滚子链的结外链节内链节形成铰链164.253、套筒滚子链的接头形式4、套筒滚子链的标准1）、节距P 2）、标记：链号系列--列数×节数国家标准标记示例：16A --2×100 G B /T 2431--1997P =链号×=16×=25.4m m 164.25套筒滚子链规格和主要参数5、套筒滚子链的链轮1、轮齿形状2、链轮结构和参数：zp d 180s i n =3）分度圆直径d1）节距P ; 2）齿数Z4）齿顶圆直径d a1m i n 1m a x )/6.11(25.1d z p d d d p d d a a −−+=5）齿根圆直径d f d f =d －d 1 式中，d 1为滚子外径m m−+=链的接头形式偶数节奇数节链轮轮齿形状链轮(s p r o c k e t w h e e l)第二节链传动的运动分析一、平均速度与平均传动比1、平均速度v m)s /m (100060p n z 100060p n z v 2211m ×=×=2、平均速比i2112m n n z z i ==二、链传动的瞬时速度分析R 2ω2=υ/c o s γυ/ωR 1υm i n = R 1ω1c o s 180/z 1υ=R1)、主动论V 1=R 1ω1V =R 1ω1c o s βV /=R 1ω1s i n β2)、从动论V 2=R 2ω2 V =R 2ω2c o s γR 2ω2c o s γ= R 1ω1c o s βω2= R 1ω1c o s β/ R 2c o s γ∵β和γ在不断的变化∴ω2≠常数3、瞬时传动比zp d 180s i n =1）、在主动轮直径d 1和角速度ω1为常数时，链速对应每一个链节做周期性变化。
主推进动力装置第三章 机构与机械传动教案4间隙运动机构、摩擦轮传动、皮带传动、链传动
2012-2013第二学期主动力推进装置教案一、授课教案课程名称: 主动力推进装置授课教师姓名: 职称（或学历）: 授课对象：（轮机专业12年级tz1班级学生）授课时数: 4课题名称: 主动力推进装置授课类型: 理论授课教材名称及版本: 主动力推进装置（船员适任考试培训教材）●本单元或章节的第三章机构与机械传动教案●教学目的及要求：1.6 间隙运动机构1.7 摩擦轮传动1.8 皮带传动1.9 链传动●授课主要内容及课时分配螺旋机构的主要内容：滑动螺旋机构滚动螺旋机构一、螺旋机构的组成：下图为最基本的螺旋机构，由螺杆、螺母和机架组成。
螺杆与螺母组成螺旋副，螺杆与机架组成转动副，螺线与机架组成移动副。
二、螺旋机构的分类（按螺旋副的摩擦性质）特点：1、结构简单，制造方便，运转平稳，易于自锁；但摩擦阻力大，传动效率低有侧向间隙，反向有空行程，低速有爬行2、传动效率高，具有传动的可逆性，运转平稳，低速不爬行；经调整预紧，可获得很高的定位精度和较高的轴向刚度，但结构复杂，抗冲击性能差，不具有自锁性，多由专业厂制造3、传动效率高，具有传动的可逆性，运动平稳，无爬行现象；反向时无空行程，定位精度高，磨损很小；但螺母结构复杂，需有一套要求较高的供油系统应用：1、金属切削机床的进给、分度机构的传动螺旋，摩擦压力机、千斤顶的传力螺旋2、数控机床、精密机床、测试机械、仪器的传动螺旋和调整螺旋；飞行器、船舶等自动控制系统的传动螺旋3、精密机床的进给、分度机构的传动螺旋（1）、滑动螺旋机构滑动螺旋机构在传动中螺杆与螺母之间产生滑动摩擦。
按用途可分为：A、传力螺旋：以传递动力为主，要求以较小的转矩产生较大的轴向推力。
例1：传动螺旋螺旋千斤顶螺旋压力机B、传导螺旋：以传递运动为主，有时也承担较大的轴向力。
例2：传导螺旋车床的进给机构，通过螺杆的转动，使与刀架相连在一起的螺母水平移动，从而完成车刀切削进给动作。
C、调整螺旋：用于调整、固定零件的相对位置。
机械基础(第五版)教材及习题册参考答案
—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。
4. 打滑薄弱零件安全保护5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。
9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
机械基础课件第三章链传动
其中，传动链中最常用的是滚子链(套筒滚子链）和齿形链
一）滚子链（套筒滚子链）
1、结构
1－内链板 2－外链板 3－销轴 4－套筒 5－滚子
2．滚子链主要参数 （1）节距——链条的相邻两销轴中心线之间的距离，以符号P表示。
链节数为88节 单排 链号为08A（节距为12.70 mm）
标准编号
二、齿形链简介 由一组带有齿的内外链板左右交错排列，用铰链连接而成。
外链板
内链板
由齿形链板、导板、套筒和销轴等部分组成。 根据导向形式分为内导式和外导式两种。
与滚子链比较比较： 齿形链传动平稳，传动速度高，承受冲
击的性能好，噪声小（又称无声链），但结 构复杂，装拆较难，质量较大，易磨损，成 本较高。
与同属挠性类传动的带传动相比：
1、能在低速、重载和高温条件下，以及尘土飞扬、淋水、淋油等不良环境中工作。 2、传递功率大； 3、传动效率高，一般可达0.95～0.98； 4、能保证准确的平均传动比。但瞬时传动比是变化的，故传动中会产生动载荷和冲击， 不宜用于精密传动的机械上； 5、能用一根链条同时带动几根彼此平行的轴转动； 6、无过载保护作用； 7、安装和维护要求较高；容易脱落；
应用场合：
用于两轴平行、中心距较远、传递功率较大且平均传动比要求准确、不宜采用带传动或 齿轮传动的场合（传动比一般i≤6，低速时可达到10；两轴中心距a≤6m，最大可达15m;链条 速度v ≤ 15，高速时可达20～40）。
三、链传动的常用类型： ｛ 传动链：用于一般机械中传递动力和运动，也可用于输送等场合；
齿形链标记示例 CL08 － 22.5 W － 60 GB/T 10855－1997
机械基础 第三章 链传动
三、齿形链 齿形链是利用特定齿形链传动平稳，噪声很小，故又称无声链传动。齿形链允许的工作速度可达 40m/s，但制造成本高，重量大，故多用于高速或运动精度要求较高的场合。
图3-4 齿形链
GB/T 10855－1989对传动用齿形链的基本参数和尺寸作了规定，共有7个链 号，56种规格。表3-3列出了齿形链各链号及节距尺寸。
第三章 链传动
第1节 链传动的概述
【学习目标】 了解链传动的组成及应用特点。
【知识导入】 链传动是人们日常生活中非常熟悉的一种传动形式，自行车 的链传动中，链将自行车轮盘的动力传递给车后轮，使后轮旋 转，保证自行车行驶。在行驶的过程中，会出现自行车掉落的 现象，需要我们去重新安装并调整它，本章节一起学习链传动 的相关知识。
表3-3 传动用齿形链的链号与节距
【例】按GB/T 10855－1989制造的齿形链标记： CL08－22.5W－60 GB/T 10855－1989
解：标记含义： 链号CL08，链宽22.5mm，导向形式为外导式（N为内导、W为外导），
链节为60的齿形链。
三 链传动的布置与张紧
1.链传动的布置。见表3-4。
【本章小结】 1.链传动的组成包括主动链轮、从动链轮和链条。 2.链传动的应用特点。 3.链传动传动比的计算。 4.滚子链的结构、标记及润滑形式。 5.齿形链的应用。
外链板固定在销轴上，内链板固定在套筒 上，滚子与套筒间和套筒与销轴间均可相对 转动，因而链条与链轮的啮合主要为滚动摩 擦。
图3-3 滚子链的结构
2.滚子链的分类 套筒滚子链分单排使用和多排并用，多排并用可传递较大功率，见表3-2所示。
3.滚子链的主参数 1）节距p 两相邻链节铰链副理论中心间的距离叫节距。链的节距越大，链的各组件尺 寸越大，链传动功率越大。 2）整链链节数Lp 整条链的链节数，用Lp表示。多排链按单排链计算。 3）整链总长l 整链总长l为链节数Lp与节数p的乘积，即l=Lpp 4）排距pt 双排链或多排链中，相邻两排链条中心平面间的距离。
第3章链传动答案
习题1．选择题1）链传动设计中，一般大链轮最多齿数限制为Z max ＝120，是为了____。
（1）减小链传动运动的不均匀性 （2）限制传动比（3）减少链节磨损后链从链轮上脱落下来的可能性 （4）保证链轮轮齿的强度 2）链传动中，限制小链轮最少齿数的目的之一是为了____。
（1）减少传动的运动不均匀性和动载荷 （2）防止链节磨损后脱链 （3）使小链轮轮齿受力均匀 （4）防止润滑不良时轮齿加速磨损 3）设计链传动时，链节数最好取____。
（1）偶数 （2）奇数 （3）质数 （4）链轮齿数的整数倍 4）链传动中，链条的平均速度v ＝____。
(1)10006011⨯n d π (2)10006022⨯n d π (3)10006011⨯p n z (4)10006021⨯p n z5）多排链排数一般不超过3或4排，主要是为了____。
（1）不使安装困难 （2）使各排受力均匀 （3）不使轴向过宽 （4）减轻链的质量 6）链传动不适合用于高速传动的主要原因是_________。
（1）链条的质量大 （2）动载荷大 （3）容易脱链（4）容易磨损7）链传动设计中，当载荷大、中心距小、传动比大时，宜选用____。
(1)大节距单排链 （2）小节距多排链 （3）小节距单排链 （4）大节距多排链2．思考题1）为什么链传动的平均传动比准确、瞬时传动比不准确？ 2）链传动产生动载荷的原因及影响因素有哪些？3）链传动的失效形式及设计准则是什么？4）链传动中为什么小链轮的齿数不宜过少？而大链轮的齿数又不宜过多？ 5) 套筒滚子链已标准化，链号为20A 的链条节距p 等于多少？有一滚子链标记为：10A-2×100GB1243.1-1997，试说明它的含义？3．设计计算题1) 设计一往复式压气机上的滚子链传动。
已知电动机转速n 1=960 r/min ，功率P = 3 kW ，压气机转速n 2=320 r/min ，载荷变动较大，希望中心距不大于650 mm （要求中心距可以调节）。
3-链传动
本章小结
1、链传动的组成 、 2、链传动的应用特点 、 3、链传动的传动比计算 、 4、滚子链的结构、主要参数、标记及接头形式 、滚子链的结构、主要参数、
链节数常用偶数，接头处用开口销或弹簧卡固定。 链节数常用偶数，接头处用开口销或弹簧卡固定。一般前者 用于大节距，后者用于小节距。当采用奇数链节时， 用于大节距，后者用于小节距。当采用奇数链节时，需采用 过渡链节。过渡链节的链板为了兼作内外链板， 过渡链节。过渡链节的链板为了兼作内外链板，形成弯链 受力时产生附加弯曲应力，易于变形， 板，受力时产生附加弯曲应力，易于变形，导致链的承载能 力大约降低20% 因此，链节数应尽量为偶数。 20%。 力大约降低20%。因此，链节数应尽量为偶数。 滚子链的主要参数： 2、滚子链的主要参数： 相邻两滚子轴线间的距离称为链节距， 表示， 越大， 相邻两滚子轴线间的距离称为链节距，用P表示，P越大，链 条尺寸越大， 条尺寸越大，其承载能力也越高
3、类型： 类型： (1)两个系列 两个系列： (1)两个系列： A级链：重载高速重要场合 级链： 级链： B级链：一般传动 (2)单排链 (2)单排链 多排链：大功率传动（一般不超过四排） 多排链：大功率传动（一般不超过四排） 4、滚子链标记： 滚子链标记： 链号—排数× 链号 排数×链节数 标准号 排数 例如：节距为15.875mm, 单排，86节 系列滚子链其标记为： 例如：节距为15.875mm, 单排，86节A系列滚子链其标记为： 10A—1 GB1243.1—83 10A 1×86 GB1243.1 83
第三章 链传动
通过中间挠性件传递运动和动力,适用于两轴中心距较大场合
链传动：概述
一.链传动及其传动比 链传动是一种具有中间挠性件(链条)的啮合传动。 链传动是一种具有中间挠性件(链条)的啮合传动。 组成：主动链轮、从动链轮和中间挠性件(链条)组成， 组成：主动链轮、从动链轮和中间挠性件(链条)组成，通过 链条的链节与链轮上的轮齿相啮合传递运动和动力。 链条的链节与链轮上的轮齿相啮合传递运动和动力。
机械设计基础第第3章链传动
汽车与交通工程学院 汽车工程系
应用： 广泛应用于矿山机械、农业机械、石油机械、 机床及摩托车中。
工作范围：传动比： i ≤8; 中心距： a ≤5~6 m; 传递功率： P ≤100 KW; 圆周速度： v ≤15 m/s; 传动效率：η≈0.95~0.98
汽车与交通工程学院 汽车工程系
实心式----小直径 链轮的结构 孔板式----中等直径
汽车与交通工程学院 汽车工程系
链轮的结构
实心式----小直径 孔板式----中等直径 组合式----大直径，齿圈可更换。
汽车与交通工程学院 汽车工程系
链 轮 实 物
汽车与交通工程学院 汽车工程系
链轮实物
汽车与交通工程学院 汽车工程系
12.07 13.8 15.09 21.8
0.60 1.00
12A 19.05 22.78 11.91 12.57 5.94 18.08 31.1
1.50
16A 25.40 29.29 15.88 15.75 7.92 24.13 55.6
2.60
20A 31.75 35.76 19.05 18.90 9.53 30.18 86.7
第3章 链传动
3. 1 概述
3．1．1链传动的组成和工作原理 组成：链轮、环形链条 作用：靠链与链轮轮齿之间的啮合实现平行轴之间的同向传动。
工作原理:具有中间挠性件的啮合传动
汽车与交通工程学院 汽车工程系
动画
3．1．2 链的类型
传动链 —— 传递运动和动力，v≤20m/s 起重链 —— 提升重物，v≤0.25m/s 曳引链 —— 移动重物，v=2～4m/s
《机械基础》章节内容简介
《机械基础》章节内容简介绪论【教学内容】1、课程概述2、机器、机构、机械、构件和零件3、运动副4、机械传动第一章带传动1-1带传动的组成、原理和类型【教学内容】1、带传动的组成与原理2、带传动的类型1-2V带传动【教学内容】1、V带传动的组成2、V带传动的主要参数3、V带传动的安装维护与张紧1-3同步带传动简介【教学内容】1、同步带传动的特点2、同步带传动的应用第二章螺旋传动2-1螺纹的种类和应用【教学内容】螺纹的种类和应用2-2普通螺纹的主要参数【教学内容】普通螺纹的主要参数2-3螺纹的代号标注【教学内容】普通螺纹的代号标注梯形螺纹的代号标注管螺纹的代号标注2-4螺旋传动的应用形式【教学内容】1、普通螺旋传动2、差动螺旋传动3、滚珠螺旋传动第三章链传动3-1链传动概述【教学内容】1、链传动的组成、原理2、链传动的传动比3-2链传动的类型【教学内容】1、滚子链的结构、参数2、齿形链的结构、参数第四章齿轮传动4-1齿轮传动的类型及应用【教学内容】1、齿轮传动的类型2、齿轮传动的应用特点4-2渐开线齿廓【教学内容】1、齿轮传动的基本要求2、渐开线的形成及性质4-3渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算【教学内容】1、直齿圆柱齿轮的几何名称2、直齿圆柱齿轮的基本参数3、直齿圆柱齿轮的啮合条件和连续传动条件4-4其他齿轮传动简介【教学内容】1、斜齿轮的形成、啮合条件2、直齿轮的啮合条件3、齿轮齿条传动4-5渐开线齿轮失效形式【教学内容】齿轮常见的失效形式第五章蜗杆传动5-1蜗杆传动概述【教学内容】1、蜗杆传动的组成2、蜗杆的分类3、蜗轮回转方向的判定5-2蜗杆传动的主要参数和啮合条件【教学内容】1、蜗杆传动的主要参数2、蜗杆传动的正确啮合条件5-3蜗杆传动的应用特点【教学内容】蜗杆传动的润滑与散热第六章轮系6-1轮系分类及其应用特点【教学内容】1、轮系的分类2、轮系的特点6-2定轴轮系传动比计算【教学内容】1、传动比的大小2、末轮的回转方向6-3定轴轮系中任意从动齿轮的转速计算【教学内容】从动轮的转速计算第七章平面连杆机构7-1平面连杆机构的特点【教学内容】平面连杆机构的基本介绍7-2铰链四杆机构的组成与分类【教学内容】1、曲柄摇杆机构2、双曲柄机构3、双摇杆机构【教学重点】曲柄摇杆机构的构成条件；双曲柄机构的构成条件；双摇杆机构的构成条件。
第三章 链传动
内链板 外链板
2、滚子链的主要参数 (1)节距 链条的相邻两销轴中心线之间的距离，以符号P 表示。如上图所示。 节距是链的主要参数，链的节距越大，承载能力越强，但
链传动的结构尺寸也会相应增大，传动的振动、冲击和噪声也 越严重。因此，应用时尽可能选用小节距的链，高速、功率大 时，可选用小节距的双排链或者多排链。
齿形链又称无声链，也属于传动链中的一种形式。它 由一组带有齿的内、外链板左右交错排列，用铰链连接而 成。
外链板
内链板
与滚子链相比， 优点：
传动平稳、传动速度快、噪声较小、承受冲击性能较 好，故能在高速传动下工作 。
缺点： 结构复杂、装拆困难、质量较大、易磨损、成本较高。
齿形链标记示例：CL08-22.5W-60 GB/T 10855-1997 CL08 - 22.5 W - 60 GB/T 10855-1997
一个齿。当主动链轮的转速为n1 、从动轮转速为n2 时，单位 时间内主动链轮转过的齿数z1n1与从动轮转过的齿数z2n2 相等，
即：
z1n1 z2n2 或
n1 z2 n2 z1
主动链轮的转速n1 与从动链轮的转速n2 之比，称为链传
动的传动比，表达式为：
i12
n1 n2
z2 z1
式中 n1 、n2 ——主、从动轮的转速，r/min；
时，链接头需采用过渡链节。
3、滚子链的标记 滚子链是标准件，其标记为： 链号——排数——链节数 标准编号 标记示例：08A-1-88 GB/T 1243-1997 08A – 1 – 88 GB/T 1243-1997 标准编号
链节数为88节 单排
链号为08A（节距为12.70mm)
二、齿形链简介
链传动
三任务实施 1.台钻速度的调节
电动机所带动的塔轮为 主动轮，与主轴相连 的带轮为从动轮，由 高往低调整速度时， 应使主动轮的直径变 小，从动轮的直径变 大；在由低往高调整 速度时，应使主动轮 的直径变大，从动轮 的直径变小。
链号－排数－整链链节数 标准编号
08A － 1 － 88 GB/T 1243－1997 标准编号 链节数为88节 单排 链号为08A（节距为12.70 mm）
五、链传动的失效
§3-3 链传动的使用和维护
一、链传动的布置
二、链传动的张紧 链传动张紧的目的主要是为了避免链条 垂度过大产生啮合不良和链条振动现象， 同时也为了增加链条的包角。 1.调整中心距 2.去掉几个链节 3.采用张紧轮
由高往低调整方法 如右①
三任务实施 1.台钻速度的调节
由高往低调整方法 如右②
三任务实施 1.台钻速度的调节
由高往低调整方法 如右③
三任务实施 1.台钻速度的调节
由高往低调整方法 如右④
三任务实施 1.台钻速度的调节
由高往低调整方法 如右⑤
三任务实施 1.台钻速度的调节
由高往低调整方法 如右⑥
三、滚子链的主要参数
3.链条速度——一般不大于15m/s。链条速度越大， 链条和链轮之间的冲击越大，加剧磨损，会导 致传动不平稳。 4.链轮的齿数——为了保证传动平稳和减小冲击， 小链轮的齿数一般要大于17，大链轮的齿数一 般要小于120。
四、滚子链的标记
滚子链是标准件。其标记为： 链号----排数----链节数 标准编号 例如：08A----1----88 GB/T1243—2006 08A----链号为08（节距为12.70mm，链号数 ×25.4/16=节距值） A----按国标制造的A系列 1----单排 88----链节数是88 A系列、节距12.7mm、单排、88节的滚子链。
机械基础教案第六讲链传动(公开课)
№:9-3
时间
分配
教 学 内 容及 过 程
教学方法及教学内容的拾漏补遗
2、链条的铰链磨损后，使链条的节距会增大，传动中链条容易脱落。
3、工作时会有噪声产生。
4、对安装和维护的要求高。
5、无过载保护作用。
二、链的类型和应用
安徽淮北煤电技师学院
2012～2013学年第二学期
教
案
课程名称：机械基础
专业班级：
制定教师：杨丽洁 20XX年2月20日
审批
签字
教研组： 年 月 日
系 领 导： 年 月 日
教务 处： 年 月 日
授课日期
年月日
班级
讲 次
第06讲
课 时
12
授课方法
讲 授 法
课 题
第三章 链传动
教学
目的
要求
1、链传动概述。
链条工作时，滚子与链轮轮齿相啮合，由于滚子是活套在套简上的，故滚子与轮齿为滚动摩擦，可减轻它们之间的磨损。
链条上相邻两销轴中心的距离p叫作节距，它是链条的主要参数。
传动链在使用时总是首尾相连成环形。滚子链的接头形式，当链节总数为偶数时内链板和外链板首尾相接可用开口销或弹
№:9-4
时间
分配
教 学 内 容ቤተ መጻሕፍቲ ባይዱ 过 程
由于链的用途不同，链分为传动链、起重链和输送链三种。
传动链用于一般机械中传递动力和运动；起重链用于起重机械中提升重物；输送链用于链式输送机中移动重物，常用的传动链根据其结构的不同，可分为短节距精密滚子链(简称滚子链)和齿形链(又称无声链)两种。
齿形链是由一组带有两个特定齿形的链板左右交错并列铰接而成。工作时，通过链板上的链齿与链轮轮齿相啮合来实现传动。
