第13章 带传动和链传动
带传动和链传动的特点
带传动和链传动的特点传动方式是机械传动中十分重要的一个环节，其作用是将能量传递到所需要的位置，从而完成所需的工作。
而在传动方式中，带传动和链传动是两个常见的方式，它们各有自己的特点和应用场景。
带传动是将能量通过带子或皮带传递到需要的位置，其优点在于传递平稳，噪音小，安装方便，成本较低。
带传动在工业和农业生产中都有广泛的应用，如机床上的传动、农机上的传动等。
带传动的特点主要体现在以下几个方面：1、平稳性：带传动的平稳性较好，因为带子可以缓冲传递过程中的冲击和振动，从而减少了噪音和振动。
2、安全可靠：带子材料的柔韧性使得其对机器的轴承和传动装置产生的冲击和振动吸收能力较好，从而增加了机器的寿命。
3、运转平稳：由于带子与轮毂之间的接触面积较大，使得带传动能更加平稳地运转，从而减少了机器的运转噪音。
4、安装方便：带传动的安装较为简单，不需要太多的专业技能，只需将带子绕在轮毂上即可。
链传动则是通过链条将能量传递到需要的位置，其优点在于传递效率高、传动力矩大、可靠性高。
链传动在机械制造、航空航天、交通运输等领域都有广泛的应用。
链传动的特点主要体现在以下几个方面：1、传递效率高：由于链条的刚性较高，能够在传递过程中减少能量的损失，从而提高传递效率。
2、传动力矩大：链条能够承受较大的拉力，因此能够传递较大的力矩，适用于需要传递大功率的场合。
3、可靠性高：链条的材质和工艺要求较高，因此它的可靠性也较高，适用于对传动要求较高的场合。
4、使用寿命长：链条的使用寿命较长，不容易出现松动和断裂等问题，从而减少了维护和更换的成本。
在实际应用中，带传动和链传动各有其适用的场合。
带传动适用于需要传递较小功率的场合，如机床、农机等；而链传动适用于需要传递较大功率的场合，如飞机、汽车等。
总的来说，带传动和链传动都是机械传动中重要的传动方式，各自具有自己的特点和优势。
在具体应用中应根据实际需要选择合适的传动方式，以达到最佳效果。
《机械设计基础》试题库_V带传动
第13章带传动和链传动习题与参考答案一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力。
A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。
A．正确 B. 错误3．带传动接近水平布置时，应将松边放在下边。
A．正确 B. 错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。
A．正确 B. 错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。
A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。
A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。
A．正确 B. 错误8．适当增加带长，可以延长带的使用寿命。
A．正确 B. 错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。
A．正确 B. 错误10．链轮齿数越少，越容易发生跳齿和脱链。
A．正确 B. 错误11．在链传动中，链条的磨损伸长量不应超过1%。
A．正确 B. 错误12．为了使各排链受力均匀，因此链的排数不宜过多。
A．正确 B. 错误13．齿形链上设有导扳，内导板齿形链的导向性好。
A．正确 B. 错误二、选择题：1．选取V带型号，主要取决于（）。
A.带传动的功率和小带轮转速B.带的线速度C.带的紧边拉力2．设计带传动时，考虑工作情况系数K A的目的是（）。
A.传动带受到交变应力的作用B.多根带同时工作时的受力不均C.工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。
A.小于40°B.等于40°C.大于 40°4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。
A．带传动 B. 链传动 C. 齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（）张紧。
A.小带轮松边由外向内B.小带轮松边由内向外C.大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（）。
机械设计带传动和链传动
机械设计带传动和链传动引言机械设计中的传动系统是非常关键的组成部分，它通过传递和变换动力和运动，将机械设备的各个部分紧密连接在一起。
在机械传动中，带传动和链传动是两种常见的传动方式。
本文将对这两种传动方式进行详细介绍和比较分析。
带传动带传动是一种常见的机械传动方式，其通过将动力从一个轴传递到另一个轴，以实现转动或运动。
带传动系统由驱动轮、被动轮和传动带组成。
驱动轮通过带子与被动轮连接，当驱动轮转动时，传动带会传递动力到被动轮。
•简单和经济：带传动系统的制造和安装相对简单，成本相对较低。
•减震和减速效果好：带传动系统不易产生冲击和震动，适用于振动较大的运动装置。
•噪音低：带传动系统的运行噪音比较小。
缺点•传递效率低：带传动系统由于存在滑移，传递效率相对较低。
•受限于转速和扭矩：带子在高转速和大扭矩情况下容易损坏。
•需要调整和维护：带子在使用过程中容易松弛或磨损，需要经常调整和更换。
链传动是另一种常见的机械传动方式，与带传动类似，也是通过传递和变换动力和运动。
链传动系统由链轮、链条和轴组成。
链轮通过链条连接，当驱动链轮转动时，链条会传递动力到被动链轮。
优点•传递效率高：链传动系统的传递效率较高，滑移较小。
•能承受较大的转矩：链条的设计使其能够承受较高的扭矩。
•适用于高速传动：链传动系统适用于高速传动，不易产生滑移。
缺点•运行噪音较大：链传动系统的运行噪音相对较大。
•需要润滑和维护：链条需要定期润滑和维护，以保持正常运行。
•传动时产生冲击和震动：链传动系统在传递动力时会产生冲击和震动。
比较分析带传动和链传动各有其优点和缺点，在实际应用中需要根据具体的要求和条件选择合适的传动方式。
首先，带传动适用于一些要求减震和减速效果好的场合，因为传动带能够吸收和缓冲振动，在传递动力时产生的冲击较小。
此外，带传动的制造和安装相对简单，成本也相对较低。
然而，需要注意的是，带传动由于传递效率较低和存在滑移，不适用于要求高传递效率和大扭矩的场合。

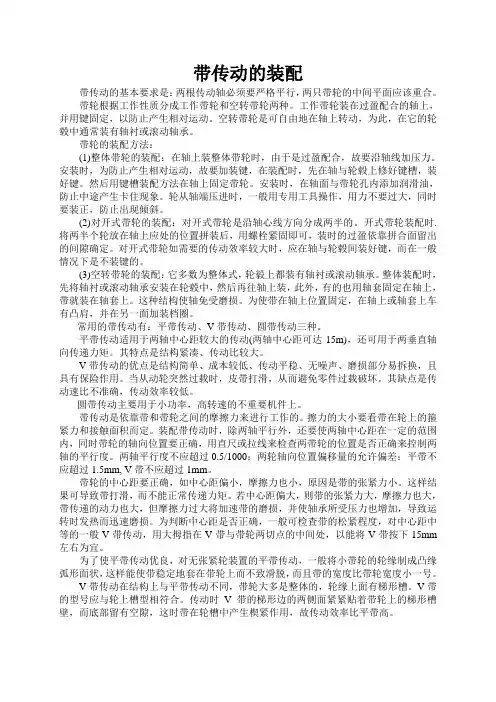

带传动与链传动的装配
带传动的基本要求是：两根传动轴必须要严格平行，两只带轮的中间平面应该重合。
带轮根据工作性质分成工作带轮和空转带轮两种。
工作带轮装在过盈配合的轴上，并用键固定，以防止产生相对运动。
空转带轮是可自由地在轴上转动，为此，在它的轮毂中通常装有轴衬或滚动轴承。
带轮的装配方法：(1)整体带轮的装配：在轴上装整体带轮时，由于是过盈配合，故要沿轴线加压力。
安装时，为防止产生相对运动，故要加装键，在装配时，先在轴与轮毂上修好键槽，装好键。
然后用键槽装配方法在轴上固定带轮。
安装时，在轴面与带轮孔内添加润滑油，防止中途产生卡住现象。
轮从轴端压进时，一般用专用工具操作，用力不要过大，同时要装正，防止出现倾斜。
(2)对开式带轮的装配：对开式带轮是沿轴心线方向分成两半的。
开式带轮装配时.将两半个轮放在轴上应处的位置拼装后，用螺栓紧固即可，装时的过盈依靠拼合面留出的间隙确定。
对开式带轮如需要的传动效率较大时，应在轴与轮毂间装好键，而在一般情况下是不装键的。
(3)空转带轮的装配：它多数为整体式，轮毅上都装有轴衬或滚动轴承。
整体装配时，先将轴衬或滚动轴承安装在轮毂中，然后再往轴上装，此外，有的也用轴套固定在轴上，带就装在轴套上。
这种结构使轴免受磨损。
为使带在轴上位置固定，在轴上或轴套上车有凸肩，并在另一面加装档圈。
常用的带传动有：平带传动、V带传动、圆带传动三种。
平带传动适用于两轴中心距较大的传动(两轴中心距可达15m)，还可用于两垂直轴向传递力矩。
其特点是结构紧凑、传动比较大。
V带传动的优点是结构简单、成本较低、传动平稳、无噪声、磨损部分易拆换，且具有保险作用。
当从动轮突然过载时，皮带打滑，从而避免零件过载破坏。
其缺点是传动速比不准确，传动效率较低。
圆带传动主要用于小功率，高转速的不重要机件上。
带传动是依靠带和带轮之间的摩擦力来进行工作的。
擦力的大小要看带在轮上的箍紧力和接触面积而定。
装配带传动时，除两轴平行外，还要使两轴中心距在一定的范围内，同时带轮的轴向位置要正确，用直尺或拉线来检查两带轮的位置是否正确来控制两轴的平行度。
考研备考期末复习 机械设计基础 第13章 带传动和链传动
机械设计基础 — 带传动和链传动
七、带传动的应用 在各类机械中应用广泛，但摩擦式带传动不适用于对传
动比有精确要求的场合。功率P<100KW，带速v=5~25m/s， 传动比i<7。
2
d2 d1
2a
L
2a
2
(d1
d2
)
d2
d1 4a
2
机械设计基础 — 带传动和链传动
B
A
α1
θ
α1
d2
d1
D
aC
带长:
L
2a
2
(d1
d2
)
d2
d1 4a
2
已知带长时，由上式可得中心距 :
a 2L (d1 d2 ) 2L (d1 d2 )2 8(d2 d1 )2
8
机械设计基础 — 带传动和链传动
楔角φ
40 ˚
φ
每米质量q（kq/m） 0.04 0.06 0. 10 0.17 0.30 0.6 0.87
在V带轮上，与所配用V带的节面宽度相对
应的带轮直径称为基准直径d。
d
V带在规定的张紧力下，位于带轮基准直
径上的周线长度称为基准长度Ld 。
bd
机械设计基础 — 带传动
窄V带的结构及尺寸
φ =40˚，h/bd =0.9的V带称为窄V带。
2
F2 AE
∴ 1 2
带绕过主动轮时，带一边绕进， 一边向后收缩，使带速落后于轮 速： v带v1。
F2
F2 n1
n2
带传动和链传动
齿形带
（6）齿孔带：
3）按用途分：
（1）传动带 传递动力用
（2）输送带 输送物品用。
传动带
输送带
3.带传动的主要传动形式
1）按照传动比分类
定传动比、有级变速、无级变速。
2）根据传动的布置情况
a、开口传动 在这种传动中，两轴平行且都向同一方向回转。它是应用最 广泛的一种带传动形式。
b、交叉传动（图a） 交叉传动用来改变两平行轴的回转方向。由于带在交叉处互相 摩擦，使带很快地磨损，因此采用这种传动时，应选用较大的中心 距（amin≥ 20b，b为带宽度）和较低的带速（vmax ≤15m/s) 。
五、设计准则和单根V带的额定功率
失效形式：打滑和疲劳断裂（如脱层、撕裂或拉断）。 设计准则：在保证不打滑的条件下，应具有一定的疲劳 强度和寿命。 单根带的许用功率P0
Fmax v 1 v F1 (1 f v ) 1000 1000 e 1 v 1 A(1 f v ) 1000 e 1 Av P0 ([ ] c b1 )(1 f v ) 1000 e P0
带的标记： 普通V带和窄V带的标记都是由带型、带长和标准 号组成。 例如： A型、基准长度为1400㎜的普通V带，其标 记为： A-1400 GB11544-89。
又如： SPA型、基准长度为1250㎜的窄V带，其标 记为： SPA－1250 GB12730－91。
带的标记通常压印在带的外表面上，以便 选用识别。
=0.01～0.02
n1 d2 i (1 ) n2 d1
因带传动的滑动率ε=0.01-0.02,其值不大，可不予考虑。
n1 d 2 i理 n2 d1
打滑：过载引起带与带轮间显著的相对滑动； 应该避免。
机械设计与理论：第13章 链传动
§13-5 链的受力、失效和许 用功率
一、链的受力
• 与带传动相似，链传动工作时，链的两边形成 紧边和松边。紧边和松边所受的拉立分别为F1 和F2： F1=Ft+Fc+Ff , F2=Fc+Ff
轮芯可用一般钢材或铸铁以节省贵重钢材。采用可拆联接的组合 式链轮的另一优点是轮齿失效后只需更换齿圈即可。
链轮材料
• 可用灰铸铁(不低于HT200)，热处理后硬 度为260--280HB。
• 较多的是用优质碳钢和合金钢如15-50号 钢、15Cr、20Cr、40Cr、35SiMn 、 35CrMo 、45Mn、 ZG310-570钢等，热 处理后硬度均在40HRC和40HRC以上。
• F1为有效圆周力(有效拉力)(N)， • Fc 为离心拉力(N)，Fc=qv2 (其中q为单排链每
米质量kg/m )，当 v≤7m/s 时, Fc可忽略不计; • F一f为般悬不垂大拉，力可(近N)似，取Ff是为由链边自重而产生的，
Ff≈0.1Ft 。
二、链的失效
• 链的疲劳破坏
链是在变应力下工作的，导致链板可能发生疲劳断裂或套筒、滚子表 面产生疲劳点蚀。
滚子链轮轮齿的齿形
链轮几何参数
• 分度圆直径 d ＝ p ／sin(180°／z ) • 齿顶圆直径 da ＝ p (0.54 + cot(180°／z)) • 齿根圆直径 df ＝ d - dr • 式中 p 为节距，z 为齿数。
滚子链轮的结构型式
• 小直径的链轮可采用板式， • 中等尺寸的链轮可采用孔板式， • 大直径的链轮多用组合式，齿圈焊接在或用螺栓联接在轮芯上。
带传动 链传动 区别
1、带传动与链传动的优缺点
带传动靠摩擦力工作且带具有弹性，1能缓和冲击，吸收震动，传动平稳无噪音，2结构简单，维护制造方便，成本较低，3具有过载保护作用。
链转动用在工作可靠，低速重载，工作环境恶劣，以及其他不宜采用齿轮传动和带传动的场合，例如翻土机的运行机构采用链传动，虽然经常受到土块、泥浆和瞬时过载等的影响，依然能够很好的工作。
2、带传动在高速级，链传动在低速级
若将链传动放置高速级，会加剧运动的不均匀性，动载荷变大，震动和噪音增大，降低链传动的寿命，链传动只能实现平行轴间的同向传动，运转时不能保证恒定的瞬时传动比，磨损后易发生跳齿，工作时有噪音，不宜用在载荷变化很大、高速和急速反向的传动中，即应布置在低速级。
若将带传动放置低俗级，会使结构尺寸增大，及应布置在高速级，与电机直接相连，可以骑到缓冲吸震的作用，还能起到过载打滑的作用，保护零件，放在高速级，功率不变的情况下，高速级速度高，带传动所需的有效拉力就小，带传动的尺寸也就较小。
3、齿轮传动
齿轮传动是机械传动中最重要的传动之一，形式很多，应用广泛，传递的功率可达数十万千瓦，圆周速度可达200m/s。
齿轮传动的主要特点：1效率高，在常用的机械传动中，以齿轮传动的效率最高。
2结构紧凑，在同样的使用条件下，齿轮传动所需的空间尺寸一般较小。
3工作可靠，寿命长，设计制造正确合理、使用良好的齿轮传动，工作十分可靠，寿命可达一、二十年，这是其他机械传动不可比拟的。
4传动比稳定，传动比稳定往往是对传动性能的基本要求，齿轮传动获得广泛的应用，也就是由于这一特点。
带传动
（三）Ｖ带轮设计
P.208 §13-6
1. 结构组成 轮缘－安装带 结构组成: 图13-16 轮辐－ 联接轮缘与轮毂 P.208 轮毂－安装轴 2. Ｖ带轮设计要求： 带轮设计要求： (1)质量小、工艺性好、质量分布均匀、内应力小、 高速应经动平衡 轮缘 (2)工作面应精细加工 轮辐 3. Ｖ带轮材料 轮毂 灰铸铁HT150、HT200－常用 铸钢、焊接（钢板）－高速 铸铝、塑料－小功率
p.199第4
N = 3600 ·k·T·V/L V－带速(m/S) L－带长(m) V/L →绕转次数/秒 K－带轮数 (K次/周) T－带的寿命(h)
（五） 带传动的优缺点
p.195倒3
•优点 1.缓冲吸振, 传动平稳 优点: 优点 2.过载具安全保护作用 3.适用于中心距较大的传动 4.结构简单, 要求精度低, 成本低 •缺点 1.不能保持准确的传动比, 效率低 缺点: 缺点 2.传递相同圆周力所需的轮廓尺寸和轴上 压力均比啮合传动的大 3.带的寿命短 4.需要张紧装置 5.不宜用于高温, 易燃场合
（一）带传动的类型
p.194
开口传动 两轴平行， 按形 开口传动 －两轴平行，同向回转 交叉传动 两轴平行， 传式 交叉传动 －两轴平行，反向回转 动分 半交叉传动－两轴交错，不能逆转 半交叉传动－两轴交错， 传动 按 平带传动－底面是工作面，可实现多 平带传动 底面是工作面， 传动－ 带 种形式的传动 的 传动－ 两侧面是工作面， Ｖ带传动－带两侧面是工作面，承载 截 力大， 力大，只用于开口传动 面 多楔带传动－具平、Ｖ带的优点 多楔带传动 具平、Ｖ 传动－ 、Ｖ带的优点 分 同步带传动 传动－ 同步带传动－具带与链传动的特点
二.带传动工作时最大应力: σmax＝ σ 1+ σ b1+ σ c ∵ σ 1＞σ 2 σ b1＞ σ b2 σb1
机械设计基础(第13章)
25
Ｖ带型号:
(1) 分类 普通Ｖ带：Y、Z、A、B、C、D、E 窄Ｖ带 ： SPZ、SPA、SPB、SPC
(2) 当带弯曲时→中性层带长不变→节面 带楔角φ变化(减小) →带轮轮槽角φ 0＜40°
26
表13-1 普通V带的截面尺寸（GB11544-89）
型号 ZA B C D E F
b
顶宽b
10 13 17 22 32 38 50
bd
节宽 bd
8.5 11 14 19 27 32 42
高度 h
6 8 10.5 13.5 19 23.5 30
楔角φ
40 ˚
φ
每米质量q（kq/m） 0.06 0.01 0.17 0.30 0.62 0.90 1.52
在V带轮上，与所配用V带的节面宽度相对 应的带轮直径称为基准直径d。
1 F2 n1
F2 n2 2
Ff
F1 工作状态 F1
9
2. 紧松边力的大小
分析: 设带在工作前后带的总长不变，
∵紧边由Ｆ0 →Ｆ1→拉力增加，带增长 松边由Ｆ0 →Ｆ2→拉力减少，带缩短
∵总长不变→∴带增长量＝带缩短量 ∴F1－F0＝F0－F2 ; F1＋F2＝２F0 (13-4)
3.摩擦力的方向:
→Kα↓
当L＞特定条件→绕转次数N↓→传动功率↑→ＫL ＞1
当L＜特定条件→绕转次数N↑→传动功率↓→ＫL ＜ 1
当ｉ4.＞单1根→Ｖd2↑带→功σb率2 ↓增→量承△载P力0 ↑→表传（动1功3-率4）↑P.204 → △P0 ＞0
单根Ｖ带的许用功率[Ｐ0]
[P0]= (P0+△P0) KαKL (13-14)
但vmin≥5 m/S (P=Fv/1000)
带传动与链传动
2.19 5(4.71)
2.81 4(3.82)
3.63 3(2.97)
讨论：
由上述结果可知，在合理的带速范围内，V
带的传递功率随带速增加而提高。为了充分发
挥带的传动能力，在传动尺寸允许的条件下，
可以选用较大直径的带轮。同时，这样做还可 以减少V带根数，使传动的轴向尺寸减小。在 本例中，若对传动尺寸的大小没有限制，则取 小带轮直径dd1=160mm。
1. 组成
① 具有特殊齿廓的主动链轮； ② 从动链轮； ③ 一闭合链条（传动链）。
2.工作原理
链传动以链条作中间挠性件， 依靠链节与链轮轮齿连续不断 地啮合来传递两平行轴间的运 动和动力。
3.特点
中心距范围大（amax=8m）； 传动效率较高，可达0.98 平均传动比固定，瞬时传动比周期变化的； 张紧力小，对轴压力小，F∑＝（1.2～1.3）F（有 效圆周力）； ⑤ 结构较带传动紧凑，耐高温，油污； ⑥ 传动稳定性差，无过载保护作用，制造成本、安装 精度高。
一、带传动的张紧 1.调整中心距 1 2.张紧轮装置 二、带传动的维护与安装 1.型号与长度。型号与带轮轮槽尺寸相符，新旧V 带不可同时使用。 2
2.两带轮轴线平行。对应轮槽的中心线重合。
3.按规定的张紧力张紧. 4.多根V带采用配组带。 5.应加防护罩。 6.工作温度 。 7.拆装。
§8-2 带传动工作情况分析 一、带传动的受力与打滑
讨论：
由计算结果可知，本例选B型或C型带均能满
足使用要求，若考虑使结构紧凑，则可选用B型
带；但如果带传动的轴向尺寸要求较小，则可
选用C型带。由此可知，带传动设计时，有时要
选择两种乃至三种带型并取不同的小带轮直径dd
进行计算，以从中选取较满意的结果。
带传动和链传动
链传动可以在高温、低 温、潮湿、多尘等恶劣 环境下工作，适应性强。
链传动的缺点
振动和噪音
链轮和链条在传动过程中会产生振动和噪音，特别是在高速运转 时。
精度较低
链传动的精度不如带传动高，可能会导致传动不平稳和位置误差。
维护要求高
需要定期润滑和清洁，否则容易出现卡滞和磨损。
链传动的改进方向
结构简单
带传动结构简单，制造和维护成本较 低。
适用于中心距较大的传动
带传动可以通过张紧装置调整带的张 紧力，以适应中心距较大的传动。
带传动的缺点
效率较低
带传动中，带与带轮之间存在 一定的摩擦损失，导致效率较
低。
寿命较短
带传动中的带容易磨损和老化 ，需要定期更换，寿命较短。
传递功率有限
带传动的传递功率受到带的强 度限制，难以传递大功率。
带传动和链传动
目录
• 带传动介绍 • 带传动的原理 • 带传动的优缺点 • 链传动介绍 • 链传动的原理 • 链传动的优缺点
01 带传动介绍
带传动的定义
定义
带传动是一种通过带与带轮之间的摩 擦力来传递动力的机械传动方式。
组成
工作原理
通过主动轮的旋转，带动传动带在带 轮上运动，从而将动力传递给从动轮。
在输送设备中，链传动是常用 的传动方式之一，如输送带、 提升机等。
05 链传动的原理
链传动的啮合原理
链传动是通过链轮之间的链条进 行啮合，从而实现动力的传递。
链条由一系列的链节组成，每个 链节都由两个相邻的滚子组成， 滚子与链轮的齿相啮合，从而实
现了动力的传递。
链传动的啮合原理是利用了链条 与链轮之间的摩擦力来实现动力
带传动和链传动-机械设计手册
22
2
2ห้องสมุดไป่ตู้
则：
dFN Fd(1)
fdFN dF(2)
F
联解(1)(2)
dF fd , 积分， F1 dF
F
F F2
欧拉公式:
F1 e f F2
fd ln F1 f
0
F2
欧拉公式: F1 e f F2
e = 2.718 (自然对数的底)
f —带与带轮间的摩擦系数 (v带 f )
极限摩擦力：fdFN
如不考虑带的离心力，由平衡平程：
dFN
F
sin d
2
(F
dF ) sin d
2
fdFN
(F
dF ) cos d
2
F
cos d
2
dFN
F
sin
d
2
(F
dF) sin
d
2
f dFN
(F
dF) cos d
2
F
cos d
2
取: sin d d , cos d 1,并 忽 略 dF. d
窄V带按截面大小分SPZ、SPA、SPB、SPC四种。
(3) V带的其它类型
3. 多楔带
多楔带兼有V带承载能力高及 平带挠性好的优点，宜用于要求 带的根数较多、结构紧凑、传递 功率较大的场合。
4. 圆带
截面为圆形，适用于小功率的 机械和仪器的传动。如；缝纫机、 录音机等。
5. 同步带
同步带传动是通过具有带 齿的环形带与带轮轮齿啮合进 行传动，带与带轮间 无相对滑 动，传动比准确，带的柔性好， 能缓冲、吸振。
机械设计基础 第13章 带传动
带传动和链传动是通过挠性曳（ye）引元 件，在两个或多个传动轮之间传递运动和动 力。故，也称挠性传动 带传动中所使用的挠性曳引元件为各种形式 的传动带，为摩擦传动。 链传动中所用的挠性曳引元件为各种形式的 传动链。链传动通过链条的各个链节与链轮轮 齿相互啮合实现传动。
§13—1 带传动的类型和应用
1 1
c
dd
ቤተ መጻሕፍቲ ባይዱ
从动 从动
b1 b1
主动 主动
c c
2
2
σσmxax ma
qV 2 σ C = FC / A = A
v是带速，m/s。
σσ1 1
qV 2 σ C = FC / A = A
σc为v的二次曲线，当v较小时，影响不大。v↑ σc ↑ ， 当v ↑一定时， σc ↑↑，影响巨大。故 v 不可过大。 另：v大，离心力大，带与带轮压紧力↓， Ffmax ↓， 传动能 力↓，故 v 也不可过大。 3. 弯曲应力 带运动到带轮处产生弯曲，有弯曲应力。 σb1 ， σb2
F2 = Fe
1 e
fα 1
−1
Fe = F1 (1 −
1 e
fα 1
)
四、Ffmax大小——为了保证正常工作，需要知道
极限状态下
F f max = F1 − F2 = F2 (e fα1 − 1)
2 F0 = F1 + F2 = F2 (e fα1 + 1)
F1 = e fα 1 F2
两式相除
F f max
1 2
当弹性滑动扩展到整个带轮时，带打滑， Fe > Ffmax 。 开式传动：α1< α2，打滑总是发生在小带轮处 。 打滑可以避免，使 Fe < Ffmax 。 弹性滑动与打滑的区别：原因、现象、后果、能否避免。
杨可桢《机械设计基础》章节题库(带传动和链传动)【圣才出品】
4 / 36
圣才电子书
C．紧、松边有拉力差
十万种考研考证电子书、题库视频学习平台
D．带的弯曲应力过大
【答案】A
【解析】由于带的紧、松边拉力差引起弹性滑动。过载将导致带与带轮之间的总摩擦力
增大，发生弹性滑动的弧长扩大，最终导致打滑。
5 / 36
圣才电子书
A．大带轮
十万种考研考证电子书、题库视频学习平台
B．小带轮
C．主动带轮
D．从动带轮
【答案】B
【解析】V
带所能传递的功率
P
([ ] c
b1) A1
1 e
v
，其中[
]
为单根带的许用应力，
1000
[ ] m CLd 。
3600Zptv
16．设由疲劳强度决定的许用拉应力为 ，并且 0 、1 、 2 、 b1 、 b2 、 c 依
C．不变
十万种考研考证电子书、题库视频学习平台
【答案】A
【解析】有效拉力为紧边拉力与松边拉力之差，有效拉力越大，差值越大，弹性滑动就
越大。
4．在进行 V 带传动设计计算时，v 过小，将使所需的有效拉力 Fe （ ）。
A．过小 B．过大 C．不变 【答案】B 【解析】在功率一定的前提下，转速越低，所需要的有效拉力就越大。
次代表带内的初拉应力、紧边拉应力、松边拉应力、在小带轮上的弯曲应力、在大带轮上的 弯曲应力和离心应力，则保证带的疲劳强度应满足（ ）。
A. B. C. D. 【答案】D
【解析】传动带所受到的最大应力max c b1 1 。
17．带传动中的打滑可以起到过载保护的作用，在带传动设计中（ ）。 A．不需避免 B．不可避免
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第13章带传动和链传动一、判断题：1．限制带轮最小直径的目的是限制带的弯曲应力。
A．正确 B. 错误2．同规格的窄V带的截面宽度小于普通V带。
A．正确 B. 错误3．带传动接近水平布臵时，应将松边放在下边。
A．正确 B. 错误4．若设计合理，带传动的打滑是可以避免的，但弹性滑动却无法避免。
A．正确 B. 错误5．在相同的预紧力作用下，V带的传动能力高于平带的传动能力。
A．正确 B. 错误6．带传动中，实际有效拉力的数值取决于预紧力、包角和摩擦系数。
A．正确 B. 错误7．带传动的最大有效拉力与预紧力、包角和摩擦系数成正比。
A．正确 B. 错误8．适当增加带长，可以延长带的使用寿命。
A．正确 B. 错误9．在链传动中，如果链条中有过渡链节，则极限拉伸载荷将降低。
A．正确 B. 错误10．链轮齿数越少，越容易发生跳齿和脱链。
A．正确 B. 错误11．在链传动中，链条的磨损伸长量不应超过1%。
A．正确 B. 错误12．为了使各排链受力均匀，因此链的排数不宜过多。
A．正确 B. 错误13．齿形链上设有导扳，内导板齿形链的导向性好。
A．正确 B. 错误二、选择题：1．选取V带型号，主要取决于（）。
A.带传动的功率和小带轮转速B.带的线速度C.带的紧边拉力的目的是（）。
2．设计带传动时，考虑工作情况系数KAA.传动带受到交变应力的作用B.多根带同时工作时的受力不均C.工作负荷的波动3．V带的楔角为40°，为使带绕在带轮上能与轮槽侧面贴合更好，设计时应使轮槽楔角（）。
A.小于40°B.等于40°C.大于 40°4．在下列传动中，平均传动比和瞬时传动比均不稳定的是（）。
A．带传动 B. 链传动 C. 齿轮传动5．用张紧轮张紧V带，最理想的是在靠近（）张紧。
A.小带轮松边由外向内B.小带轮松边由内向外C.大带轮松边由内向外6．带在工作时受到交变应力的作用，最大应力发生在（）。
A.带进入小带轮处B.带离开小带轮处C.带进入大带轮处7．某带传动中主动轮传递的转矩为70 N〃m。
已知主动抡的直径为200mm，初拉力为800N，则紧边拉力为（）。
A. 950B. 1150C. 15008．传动带在工作时，要受到离心应力的作用，离心应力通常是（）。
A.出现于绕在带轮上的带体B.均匀地分布在整根带各处C.不均匀的分布在整根带各处9、带传动不能保证精确的传动比，其原因（）。
A、带容易变形和磨损B、带在带轮上打滑C带的弹性滑动 D、带的材料不遵守胡克定律10、带传动的设计准则为（）。
A 保证带传动时，带不被拉断B保证带传动在不打滑的条件下，带不磨损C保证带在不打滑的条件下，具有足够的疲劳强度11、普通V带轮的槽楔角随带轮直径的减少而（）。
A、增大B、减少C、不变12、V带轮槽楔角φ与V带楔角θ之间的关系（）。
A、φ＝θB、φ>θC、φ<θ13、设计V带传动时发现V带根数过多，最有效的解决方法是（）。
A、增大传动比B、加大传动中心距C、选用更大截面型号的V带14、带传动中紧边拉力为F1。
松边拉力为F2。
则其传递的有效圆周力为（）。
A、F1+F2B、(F1-F2)/2C、(F1+F2)/2D、F1-F215、要求单根V带所传递的功率不超过该单根V带允许的功率P0，这样，带传动就不会发生（）失效。
A 、弹性滑动B 、疲劳断裂C、打滑和疲劳断裂 D 、打滑 E、弹性滑动和疲劳断裂16、在普通V带传动中，从动轮的圆周速度低于主动轮，则v2<v1,其速度损ε表示。
ε值随所传递的载荷的增加而（）。
失常用滑动率()1=v-1vv2/A 、增大B 、减少 C、不变17、设计V带传动时，如小带轮包角过小（<1200），最有效的解决方法是（）。
A 、增大中心距B 、减少中心距 C、减小带轮直径18、带传动的传动比与小带轮的直径一定时，若增大中心距，则小带轮上的包角（）。
A 、减少B 、增大 C、不变19、带传动在工作时产生弹性滑动是由于（）。
太小A 、包角太小B 、初拉力FC、紧边拉力与松边拉力不等 D 、传动过载20．链传动人工润滑时，润滑油应加在（）。
A. 紧边上B. 链条和链轮啮合处C. 松边内、外链板间隙处21．当链传动的速度较高且传递的载荷也较大时，应选取（）。
A．大节距的单排链 B. 小节距的单排链 C. 两者均可22．滚子链传动时，滚子的作用是（）。
A. 缓和冲击B. 减小套筒与轮齿间的磨损C.提高链的极限拉伸载荷23．链条磨损会导致的结果是（）。
A. 销轴破坏B.链板破坏C. 套筒破坏D. 影响链与链轮的啮合24．链传动大链轮齿数不宜过多的原因是（）。
A. 为减小速度波动B. 避免传动比过大C. 避免磨损时过早脱链25、链传动人工润滑时，润滑油应加在（）A 、紧边上B 、链条和链轮啮合处 C、松边上26、链传动中，p表示链条的节距，z表示链轮的齿数。
当转速一定时，要减轻链传动的运动不均匀性和动载荷，应（）。
A 、增大p和zB 、增大p，减小z C、减小p和z D 、增大z，减小p27、链传动中，一般链条节数为偶数，链轮齿数为奇数，最好互为质数，其原因是（）。
A 、磨损均匀B 、抗冲击能力大 C、减少磨损与胶合 D 、瞬时传动比为定值28、当链传动的速度较高且传递的载荷也较大时，应选取（）。
A 、大节距的单排链B 、小节距的多排链 C、两者均可29、链传动中，限制链轮最小齿数的目的是为了（）。
A 、减少传动的运动不均匀性和载荷B 、防止链节磨损后脱链C、使小链轮轮齿受力均匀 D 、防止润滑不良时加速磨损30、链传动中作用在压轴上的压力要比带传动小，这主要是由于（）。
A 这种传动只用来传递小功率B 、链的质量大，离心力也大C、啮合传动不需很大的初拉力 D 、在传递相同功率时圆周力小31、滚子链传动中，滚子的作用是( )。
A 、缓和冲击B 、减少套筒与轮齿间的磨损C、提高链的极限拉伸载荷 D 、保证链条与轮齿间的良好啮合32、链传动中，链节数常采用偶数，这是为了使链传动（）。
A 、工作平稳B 、链条与链轮轮齿磨损均匀C、提高传动效率 D 、避免采用过渡链节33、链条磨损会导致的结果是（）。
A 、销轴破坏B 、链条与链轮轮齿磨损均匀C、套筒破坏 D 、影响链与链轮的啮合，导致脱链。
34、链传动的瞬时传动比等于常数的充要条件是（）。
A 、大齿轮齿数Z2是小齿轮齿数Z1的整数倍B 、Z2=Z1C、Z2=Z1，中心距是节距p的整数倍 D 、Z2=Z1，a=40p35、链传动大链轮齿数不宜过多的原因是（）。
A 、为了减少速度波动B 、避免传动比过大 C、避免磨损时过早脱链36、应用标准滚子链传动的许用功率曲线，必须根据（）来选择链条的型号和润滑的方法。
A 、链条的圆周力和传递功率B 、小链轮的转速和计算功率C、链条的圆周力和计算功率 D 、链条的速度和计算功率37、链传动张紧的目的是（）。
A 、使链条产生初拉力，以使链传动能传递运动和功率B 、使链条与轮齿之间齿数摩擦力，以使链传动能传动运动和功率C、避免链条垂度过大时齿数啮合不良 D 、避免打滑38、链传动中心距过小的缺点是（）。
A 、链条工作时易颤动，运动不平稳B 、链条运动不均匀性和冲击作用增强C、小链轮上的包角小，链条磨损快 D 、链条铰链易发生胶合三、填空题1、带传动中，传动带所受的三种应力是（）应力，（）应力和（）应力。
最大应力等于（），它发生在（）处，若带的许用应力小于它，将导致带的（）失效。
2、带传动中，打滑是指（），多发生在（）轮上。
即将打滑时紧边拉力F1与松边拉力F2的关系为（）。
3、带传动的传动比不宜过大，若传动比过大，将使（），从而使带的有效拉力值减小。
4、控制适当的预紧力是保证带传动正常工作的重要条件，预紧力不足，则（）；预紧力过大则（）。
四、简答题1.带传动是如何工作的？有哪几种类型？带传动为什么要定期张紧？有哪些张紧方法？带传动有哪些优缺点？2.带传动的紧边与松边有何关系？3.平皮带与V形带在条件相同时？哪个传递动力大？为什么？4.最大应力包括哪几部分？出现在何处？5、何谓带传动的弹性滑动？带绕过主动轮时，带速是落后还是超前轮速？6 计算带许用功率时，为什么要对基本额定功率进行修正？7.对小带轮的包角有何限制？可采取哪些措施可增大包角？8.链传动有哪些特点？传动范围如何？链传动有哪些优缺点？9.链传动的主要参数是什么？为什么链条的节数最好取偶数？而链轮齿数最好取奇数？10.链传动的布臵原则如何？参考答案一、判断题：1、A2、B3、B4、A5、A6、B7、A8、A9、A 10、B 11、B 12、A 13、A二、选择题1、A2、C3、A4、A5、C6、A7、B8、B9、C 10、C 11、B 12、C 13、C 14、D 15、C 16、A 17、A 18、B 19、C 20、C 21、B 22、B 23、D 24、C 25、C 26、D 27、A 28、B 29、A 30、C 31、B 32、D 33、D 34、C 35、C 36、B 37、C 38、C三、填空题1、拉应力；离心拉应力；弯曲应力；σ1+σc+σb；带的紧边开始绕上小带轮；疲劳2、带预带轮之间发生显著的相对滑动；小；F1/F2=e fa3、小带轮包角过小4、运动是易跳动和打滑；带的磨损加剧、轴受力大。
四、简答题：1.带传动是如何工作的？有哪几种类型？带传动为什么要定期张紧？有哪些张紧方法？带传动有哪些优缺点？答：带以一定的预紧力紧套在两个带轮上，由于预紧力的作用，带和带轮的接触面上就产生了正压力。
主动轮和带产生的摩擦力驱使带运动，带和从动轮相对运动，产生摩擦力，带作用在从动轮上的摩擦力带动从动轮运动。
在带传动中，常用的有平带传动，V 带传动，多嘁带传动和同步带传动等。
各种材质的带都不是完全的弹性体，在变应力的作用下，经过一定的时间的运转后，就会由于弹性变形而松弛，使传动能力降低。
为了保证带传动的能力，应定期检查，如果发现不足时，必须张紧，才能正常工作。
带传动的优点：带传动结构简单，传动平稳，造价低廉，以及缓冲共振，还可以对电机过载保护。
缺点：带易磨损，寿命短，产生弹性打滑，不能保证精确的传动比。
2.带传动的紧边与松边有何关系？答：紧边拉力和松边拉力二者的临界值的关系为：F1=F2*e^ (f*α)3.平皮带与V形带在条件相同时？哪个传递动力大？为什么？答：V带大，当量摩擦系数大。
4.最大应力包括哪几部分？出现在何处？答：最大应力包括拉应力，弯曲应力，离心应力。
带中可能产生的瞬时最大应力发生在带的紧边开始绕上小带论处。
5、何谓带传动的弹性滑动？带绕过主动轮时，带速是落后还是超前轮速？答：由于带的弹性变形而引起的带与带轮间的滑动，称为带传动的弹性滑动，弹性滑动是带传动的固有现象。
