悬架
5 电子控制悬架系统 5.1 电子控制悬架系统旳分类及构成
当代汽车电子控制悬架系统有多种形式，根据控制目旳不同，可分 为车高控制系统、刚度控制系统、阻尼控制系统、综合控制系统等。 按悬架系统构造形式不同，可分为电控空气悬架系统和电控液压悬 架系统。根据控制系统有源和无源，可分为半主动悬架和主动悬架。 电子控制悬架系统一般由传感器、电子控制单元Hale Waihona Puke 执行机构三部分 构成。悬架
1 概述 1.2 悬架旳种类
按控制形式不同，悬架可分为被 动式悬架和主动式悬架。目前多 数汽车上采用被动式悬架。被动 式悬架是汽车姿态(状态)只能被 动地取决于路面、行驶情况和汽 车旳弹性元件、导向装置以及减 振器这些机械零件。主动悬架可 根据路面和行驶工况自动调整悬 架刚度和阻尼，从而使车辆能主 动控制垂直振动及其车身或车架 旳姿态。
手动变速器
2．按操纵方式不同分类 （1）手动操纵式变速器。靠驾驶员直接操纵变速杆进行换
档。这种变速器旳换档机构简朴，工作可靠而且经济省 油，目前应用最广。 （2）自动操纵式变速器。其传动比旳选择和换档是自动进 行旳。所谓“自动”，是指机械变速器每个档位旳变换 是借助反应发动机负荷和车速旳信号系统来控制换档系 统旳执行元件而实现旳。驾驶员只需操纵加速踏板和制 动装置来控制车速。此种方式因操作简便，目前利用较 多。 （3）半自动操纵式变速器。此种变速器有两种形式：一种 是几种常用档位可自动操纵，其他几种档位由驾驶员操 纵；另一种是预选式旳，即驾驶员先用按钮选定档位， 在踩下离合器踏板或松开加速踏板时，接通自动控制和 执行机构进行自动换档。
传动系涉及：离合器，变速器，万向传动装置， 主减速器及差速器，半轴等部分。
底盘基础知识
底盘基础知识
底盘是汽车的重要组成部分，它包括车架、车轮、悬挂系统、制动系统、转向系统、传动系统等。
底盘的基本功能是支撑车身，传递动力，维持稳定性和操控性。
以下是关于底盘基础知识的介绍：
1. 车架：车架是底盘的骨架，它由纵梁和横梁组成，支撑车身
和其他组件。
2. 车轮：车轮是汽车行驶的基础，它由轮辋、轮毂和轮胎组成。
轮胎的气压、花纹和材质都会影响车辆的性能和安全性。
3. 悬挂系统：悬挂系统是连接车身和车轮的重要组件，它通过
减震、支撑和调节车身高度等方式提高了车辆的舒适性和操控性。
4. 制动系统：制动系统用于减速和停车，分为盘式和鼓式两种。
制动器的质量和性能直接影响车辆的安全性。
5. 转向系统：转向系统控制车轮的转向，包括转向机构、转向
杆和转向器等。
转向系统的灵敏度和精度对车辆的操控性有重要影响。
6. 传动系统：传动系统是将发动机的动力传递到车轮，包括离
合器、变速器、传动轴和后桥等。
传动系统的稳定性和效率对车辆的性能和燃油经济性有决定性影响。
以上是关于底盘基础知识的介绍，了解底盘的组成和功能可以帮助车主更好地维护和保养汽车，提高行驶安全和舒适性。
- 1 -。
基础底盘知识点总结
基础底盘知识点总结底盘是指汽车的主要结构框架和悬挂系统，是汽车的支撑系统，能够承受车身的全部负荷，并且支撑车身。
底盘还能保证车轮有必要的自由度，从而使车辆在行驶时能够平稳、舒适和安全。
因此，底盘是汽车的重要组成部分，掌握底盘的相关知识对于维修和保养汽车非常重要。
以下是一些基础底盘知识点的总结：1. 底盘结构底盘结构由底盘框架和底盘悬架组成。
底盘框架是汽车整体结构的骨架，为车身提供强度支撑和连接作用。
底盘框架主要由长梁、竖梁和横梁组成。
底盘悬架是指连接车轮和底盘框架的部件，能够使车轮相对于车身有一定的上下、左右位移自由度，使车辆能够平稳、舒适地行驶。
2. 底盘零部件底盘零部件包括悬架系统、转向系统、制动系统和传动系统。
悬架系统主要由弹簧、减震器和横向稳定杆组成，能够减少车身的震动和起伏。
转向系统主要由转向机构和转向机构的动力部分组成，能够控制车轮的方向。
制动系统主要包括制动踏板、主缸、制动泵、刹车盘和刹车片等部件，能够使车辆在行驶中迅速停车。
传动系统主要包括传动轴、万向节、传动齿轮和传动链条等部件，将发动机输出的动力传递到车轮上。
3. 底盘维护底盘的维护主要包括检查和更换底盘零部件、清洗和润滑底盘部件、调整底盘零部件的尺寸、检查和调整底盘零部件的工作状态等。
底盘的维护能够延长车辆的使用寿命并保证行驶的安全性。
4. 底盘故障常见的底盘故障包括悬架系统异响、转向系统失灵、制动系统失灵、传动系统故障等。
遇到底盘故障时，应及时检修和更换相关部件，确保车辆的安全行驶。
以上是一些基础底盘知识点的总结，底盘是汽车的重要组成部分，良好的底盘性能对车辆的行驶安全、舒适性和耐久性都有很大的影响。
因此，对于驾驶员和维修工程师来说，掌握底盘的相关知识是非常必要的。
汽车底盘课件(图文并茂)
主减速器用于降低发动机的转 速，差速器则用于实现左右车
轮的独立驱动。
行驶系统
行驶系统概述
行驶系统负责支撑汽车重量、吸收和 缓冲来自路面的冲击，以及确保车轮 与路面之间的良好附着力。
车架
车架是汽车的基础结构，用于支撑发 动机、变速器等部件，并承受来自路 面的冲击。
悬挂系统
悬挂系统由减震器和悬挂臂组成，用 于吸收来自路面的冲击，并确保车轮 与路面之间的良好附着力。
04
CATALOGUE
汽车底盘故障诊断与排除
传动系统故障诊断与排除
传动系统故障诊断
检查传动轴、离合器、变速器等 部件，确定故障原因。
传动系统故障排除
更换损坏部件、调整间隙、润滑 传动系统等，恢复车辆传动功能 。
行驶系统故障诊断与排除
行驶系统故障诊断
检查轮胎、悬挂系统、车架等部件， 确定故障原因。
制动系统故障排除
更换损坏部件、调整制动蹄片间隙、清洁制动盘等，恢复车辆制动效能。
THANKS
感谢观看
02
CATALOGUE
汽车底盘结构
传动系统
传动系统概述
传动系统是汽车底盘的重要组 成部分，负责将发动机的动力 传递到车轮，实现汽车的前进
和后退。
离合器
离合器是传动系统中的重要组 成部分，用于连接或断开发动 机和变速器之间的动力传递。
变速器
变速器是传动系统中的另一重 要部分，用于改变发动机的转 速和转矩，以满足不同行驶条 件的需求。
底盘的作用与重要性
总结词
底盘是汽车的重要组成部分，对汽车的操控性能、行驶稳定性、安全性和舒适性都有重要影响。
详细描述
底盘的作用是支撑和保护汽车发动机、传动系统和车身，确保它们在行驶过程中的稳定性和安全性。此外，底盘 还负责传递和直接影响汽车的操控性能、行驶稳定 性、安全性和舒适性。
汽车底盘知识点
汽车底盘知识点
汽车底盘是指车辆的基础结构，支撑和操控整个车辆的重要部分。
它由多个组件和系统组成，其中包括悬挂系统、刹车系统、转向系统和操纵系统等。
以下是几个关键的汽车底盘知识点：
1. 悬挂系统：悬挂系统通过支撑车身和减震作用来提供平稳的驾驶体验。
它通常包括弹簧、减震器和稳定杆等组件。
2. 刹车系统：刹车系统用于控制车辆的停止和减速。
主要部件包括制动盘、制动片、制动钳和制动液等。
常见的刹车系统有液压刹车和电子刹车。
3. 转向系统：转向系统负责控制车辆的转向动作。
主要包括转向机构、转向拉杆和转向柱等组件。
常见的转向系统有机械转向和电动助力转向。
4. 操纵系统：操纵系统包括离合器和变速器，用于控制车辆的动力传递和速度调节。
离合器负责实现发动机与变速器之间的连接和分离，而变速器则负责调整车辆的速度和扭矩。
5. 底盘支撑结构：底盘的支撑结构用于连接和固定汽车的各个组件。
这些结构通常由钢材或铝合金制成，并经过特殊的设计和加工以提供足够的强度和刚性。
汽车底盘是汽车的核心组成部分，对车辆的性能和操控性有着重要影响。
了解汽车底盘知识可以帮助驾驶者更好地理解车辆的运作原理，并在维修和保养时做出正确的判断和操作。
同时，保持底盘的良好状态也是确保行车安全的关键之一。
定期检查和保养底盘部件可以延长其使用寿命并提高驾驶的舒适性。

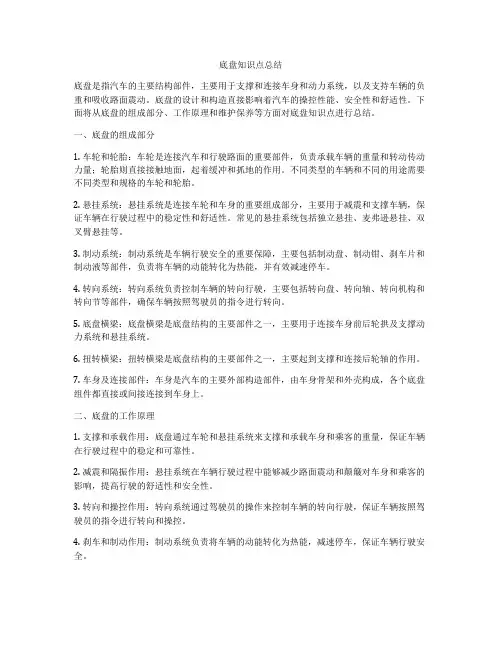

底盘知识点总结
底盘知识点总结底盘是指汽车的主要结构部件，主要用于支撑和连接车身和动力系统，以及支持车辆的负重和吸收路面震动。
底盘的设计和构造直接影响着汽车的操控性能、安全性和舒适性。
下面将从底盘的组成部分、工作原理和维护保养等方面对底盘知识点进行总结。
一、底盘的组成部分1. 车轮和轮胎：车轮是连接汽车和行驶路面的重要部件，负责承载车辆的重量和转动传动力量；轮胎则直接接触地面，起着缓冲和抓地的作用。
不同类型的车辆和不同的用途需要不同类型和规格的车轮和轮胎。
2. 悬挂系统：悬挂系统是连接车轮和车身的重要组成部分，主要用于减震和支撑车辆，保证车辆在行驶过程中的稳定性和舒适性。
常见的悬挂系统包括独立悬挂、麦弗逊悬挂、双叉臂悬挂等。
3. 制动系统：制动系统是车辆行驶安全的重要保障，主要包括制动盘、制动钳、刹车片和制动液等部件，负责将车辆的动能转化为热能，并有效减速停车。
4. 转向系统：转向系统负责控制车辆的转向行驶，主要包括转向盘、转向轴、转向机构和转向节等部件，确保车辆按照驾驶员的指令进行转向。
5. 底盘横梁：底盘横梁是底盘结构的主要部件之一，主要用于连接车身前后轮拱及支撑动力系统和悬挂系统。
6. 扭转横梁：扭转横梁是底盘结构的主要部件之一，主要起到支撑和连接后轮轴的作用。
7. 车身及连接部件：车身是汽车的主要外部构造部件，由车身骨架和外壳构成，各个底盘组件都直接或间接连接到车身上。
二、底盘的工作原理1. 支撑和承载作用：底盘通过车轮和悬挂系统来支撑和承载车身和乘客的重量，保证车辆在行驶过程中的稳定和可靠性。
2. 减震和隔振作用：悬挂系统在车辆行驶过程中能够减少路面震动和颠簸对车身和乘客的影响，提高行驶的舒适性和安全性。
3. 转向和操控作用：转向系统通过驾驶员的操作来控制车辆的转向行驶，保证车辆按照驾驶员的指令进行转向和操控。
4. 刹车和制动作用：制动系统负责将车辆的动能转化为热能，减速停车，保证车辆行驶安全。
5. 承载动力系统和其他结构部件：底盘横梁和扭转横梁起着连接和支撑动力系统和悬挂系统的作用，保证车辆整体结构的稳固和可靠性。
汽车底盘构造知识点
汽车底盘构造知识点一、底盘的定义和作用底盘是指汽车上用于支撑车身、传递动力、转向和制动等功能的结构部件总称。
它是汽车的重要组成部分，承受着车身及其上部负荷，同时又要传递发动机和变速器产生的动力，使其转化为车轮运动能量，并通过悬挂系统保证车辆行驶时的稳定性和舒适性。
二、底盘结构1.前悬挂系统：前悬挂系统主要由弹簧、减震器、转向节、控制臂等组成，用于支撑前轮并使之具有一定的摆动自由度。
2.后悬挂系统：后悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑后轮并使之具有一定的摆动自由度。
3.转向系统：转向系统主要由转向节、传动杆和转向齿轮等组成，用于实现方向盘操作与前轮转向之间的机械传递。
4.制动系统：制动系统主要由刹车片或刹车鼓、刹车盘、制动缸等组成，用于实现对车辆运动状态的控制，以达到减速、停车和保持车辆静止的目的。
5.传动系统：传动系统主要由发动机、变速器、离合器和驱动轴等组成，用于将发动机产生的动力传递到车轮上，使车辆得以运动。
6.悬挂系统：悬挂系统主要由弹簧、减震器、控制臂等组成，用于支撑车身并吸收路面颠簸所带来的冲击力。
三、底盘设计原则1.安全性原则：底盘设计必须保证汽车行驶过程中的安全性，包括加强底盘结构强度和刚度，提高悬挂系统稳定性和制动效果等。
2.舒适性原则：底盘设计必须保证汽车行驶过程中乘客的舒适性，包括提高悬挂系统的缓冲能力和降低噪音水平等。
3.经济性原则：底盘设计必须考虑到生产成本和使用费用问题，包括采用合理的材料和工艺以及优化结构设计等。
4.环保性原则：底盘设计必须符合环境保护要求，包括减少废气排放和噪音污染等。
四、底盘维护保养1.定期检查：定期检查底盘各个部位的磨损和松动情况，如发现问题及时更换或维修。
2.清洗保养：定期清洗底盘，特别是悬挂系统和制动系统等易受污染的部位。
3.润滑保养：定期给底盘各个部位进行润滑，以保证其正常运转并延长使用寿命。
4.注意驾驶习惯：避免急加速、急刹车、超载等不良驾驶习惯，以减少对底盘的损伤。
汽车底盘知识点总结
1.MT（手动变速器）A T（自动变器）CVT（无级变速器）AMT（自动化手动变速器）MA T（手自一体变速器）DCT（双离合变速器）2.底盘: 传动行驶转向制动。
一、传动系:1.传动系的功用：是将发动机发出的动力按需要传给驱动轮。
具有减速, 变速, 倒车中断动力, 轮间差速, 轴间差速。
由离合器, 变速器, 传动轴, 主减速器, 差速器, 半轴。
2.传动过程: 发动机→离合器→变速器→万向传动装置和传动轴→主减速器→差速器→半轴→驱动轮。
3.传动系统布置形式:①前置后驱（FR）②前置前驱（FF）③中置后驱（MR）④后置后驱（RR）⑤四轮驱动（4WD）4.对离合器的要求:①满足分离彻底、接合柔顺这两个基本性能要求。
②离合器从动部分的传动惯量要尽可能的小, 以减小换挡时的齿轮间冲击。
③离合器应具有缓和转动方向冲击, 减轻该方向振动的能力, 且噪音小。
④压盘压力和摩擦片的摩擦系数变化小, 工作稳定。
⑤操纵省力, 维修保养方便。
⑥离合器散热应良好, 保证离合器工作可靠。
5.离合器的类型:①按从动盘数目: 单盘式、双盘式、多盘式。
②按压紧弹簧形式: 周布弹簧式、膜片弹簧式。
③按操纵方式: 机械操纵式、液压操纵式、气动操纵式。
6.离合器工作原理: 接合状态、分离过程、接合过程。
7.摩擦式离合器构造: 主动部分、从动部分、压紧装置、分离机构、操纵机构。
8.离合器常见故障: 离合器打滑、离合器分离不彻底、离合器抖动、离合器发响。
9.变速器的功用:①实现变速变距。
②实现汽车倒驶。
③必要时中断动力传输。
④实现动力输出, 驱动其他机构。
10.变速器的换挡装置:①直尺滑动齿轮式换挡②接合套式换挡③同步器式换挡11.定位锁止机构: 自锁装置、互锁装置、倒档锁装置。
12.变速器常见故障: 换档困难、跳档、乱档、异响及漏油等。
13.自动变速器的基本组成: 液力变距器、齿轮变速传动装置、液压控制系统、电子控制系统。
14.液力变距器组成: 泵轮（驱动油泵）、涡轮、导轮。
汽车底盘基础知识概述
汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。
汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。
汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。
汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。
制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。
通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。
布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。
离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。
离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。
为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。
离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。
发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。
2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。
因此离合器的主动部分处于分离状态而中断动力的传递。
（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。
汽车底盘构造基本知识
汽车底盘构造基本知识一、传动系（一）传动系的组成机械式传动系由离合器、变速器、万向传动装置（传动轴、万向节）和驱动桥（主减速器、差速器、半轴、桥壳）组成。
（二）传动系的功能1、减速、变速。
由主减速器、变速器完成。
2、倒驶。
由倒档完成。
3、发动机不熄火的情况下，中断传动。
暂时中断由离合器完成；长时间中断由空档完成。
（三）离合器1、作用1）保证汽车平稳起步。
2）保证传动轴换档时工作平顺。
3）防止传动系过载。
2、分类1）周置弹簧离合器2）中央弹簧离合器3）膜片弹簧离合器目前我厂三吨车采用单片干式、膜片弹簧离合器，带扭转减振器，摩擦片外径为∮330mm液压操纵。
具有以下优点：膜片弹簧本身兼有压紧弹簧和分离杠杆的作用；结构简化、质量小、压力分布均匀；摩擦片接触良好、磨损均匀；具有非线性的弹性特性。
3、组成1）压盘2）从动盘：装有扭转减振器，消除共振、减小冲击载荷。
3）飞轮（四）变速箱1、作用1）改变传动比，扩大驱动轮扭矩和转速变化范围以适应经常变化的行驶条件。
2）在发动机旋转方向不变的前提下，使汽车倒驶。
3）利用空档中断动力传递，以使发动机能够起动怠速，并便于换档或动力输出。
机械式，五档变速器，远距离操纵。
带有同步器，消除齿轮冲击噪声，换档轻便。
变速操纵机构拔叉轴有自锁装置、互锁装置、倒档锁。
（五）万向传动装置1、作用实现轴线相交且相对位置经常变化的转轴间动力传递。
2、分类万向节传动轴：滑动花健，以适应变速器与驱动桥的相对位置变化。
传动轴高速旋转时，由于离心力作用将产生剧烈振动，当传动轴与万向节装配后，必须满足动平衡要求。
传动轴过长，易产生共振，故常将其分为两段加中间支承。
传动轴多为空心，用1.5~3.0mm钢板焊面或直接采用无缝钢管。
（六）驱动桥1、作用限速增扭，改变转矩方向。
单级式、双级式3、组成1）主减速器：限速增扭，改变转矩方向。
2）差速器：使汽车转向时车轮以不同角速度旋转，使车轮对路面不滑动，减少磨损。
汽车底盘基本构造认识
升高，则判定离合器打滑，若发动机熄火则不打滑。 离合器分离不彻底：
汽车正常怠速情况下，将离合器踏板踩到底，在每次挂挡的情况下均听到变速器内有齿轮撞击声（异响），则 判定离合器分离不彻底。
离合器的液压操纵机构： 组成：总泵（将机械能转化成液压能）、分泵（将液压能转换为机械能）、管路（输送有一定压力的油液）
传动系
• 异响： 变速器工作时发出不均匀的撞声
分类1：1、普通开放齿轮变速机构，2、行星齿轮减速机构
FR 输入轴
太阳轮
换档齿毂
后桥
WD输入轴 太阳轮 行星轮 行星架 换档齿毂 后桥
前桥 齿轮 链条 齿轮 接合套 花键毂
分类2：二轴式和三轴式
传动系
二档三轴式分动器
高档： 输入轴
齿轮10
齿轮3 齿轮15 接合套 花键毂 齿轮6 后桥 齿轮13 中间轴
传动系
离合器排空气： 1、将储油缸内的油加入到适量高度 2、一个人在驾驶室内踩踏踏板数次，直至感到阻力增大时踩住不放 3、另一个人将放气孔螺栓拧松待油气混合物喷出后立即拧紧 4、重复2/3部，直到从放气孔中喷出油柱状液体为止 5、检查或调整离合器自由行程
传动系
二、手动变速器 作用：1、改变传动比，扩大牵引力和变化速度范围，满足行驶需求。2、实现倒向行驶。3、利用空挡使动力
汽车底盘的基本认识
随手笔记
底盘小介
• 普通机械式底盘/电控底盘 • 组成： • 1、传动系：离合器，变速器（手动、自动），万向传动装置（万
向节、传动轴、中间支撑），分动器。 • 2、驱动桥：主减速器，差速器，半轴，桥壳。 • 3、行驶系：车轮，车桥，车架，悬挂。 • 4、制动系：行车制动，驻车制动。
大一汽车底盘构造知识点
大一汽车底盘构造知识点汽车底盘是指汽车的整车骨架结构，它是汽车的重要组成部分。
底盘的结构和设计直接影响到汽车的性能、操控稳定性和安全性能。
在这篇文章中，我们将介绍大一汽车底盘的构造和一些重要的知识点。
一、底盘的基本结构大一汽车底盘的基本结构包括车体骨架、前悬挂系统、后悬挂系统、转向系统和制动系统等几个主要部分。
1. 车体骨架：车体骨架是汽车底盘的主要承载部分，通常采用钢板焊接而成。
它起到承载车身和各个部件的作用，具有足够的强度和刚度。
2. 前悬挂系统：前悬挂系统连接车体骨架和车轮，主要由悬挂弹簧、悬挂支架和减震器组成。
它能够减少车身的颠簸和震动，提高车辆的舒适性和稳定性。
3. 后悬挂系统：后悬挂系统与前悬挂系统类似，它也连接车体骨架和车轮。
后悬挂系统的设计对汽车的悬挂性能和操控性能有着重要影响。
4. 转向系统：转向系统包括转向装置和转向机构，它使驾驶员可以通过方向盘来控制车辆的转向。
合理设计的转向系统能够提高车辆的操控性和灵活性。
5. 制动系统：制动系统是保证汽车安全行驶的重要系统，主要包括刹车盘、刹车片和刹车油等，它能够减速和停车车辆。
好的制动系统能够提高车辆的安全性。
二、底盘构造的重要知识点除了基本的底盘结构外，还有一些重要的知识点需要了解。
1. 车轮轮胎：车轮轮胎是底盘与地面接触的部分，直接影响着车辆的行驶性能和操控性能。
合适的轮胎选择能够提高汽车的牵引力和抓地力。
2. 悬挂系统类型：汽车悬挂系统的类型多种多样，常见的有独立悬挂和非独立悬挂两种。
独立悬挂可以提供更好的悬挂性能和舒适性，而非独立悬挂则相对简单和便宜。
3. 制动系统类型：常见的制动系统包括盘式刹车和鼓式刹车两种。
盘式刹车能够提供更好的制动效果和散热性能，但相对鼓式刹车更为复杂和昂贵。
4. ABS系统：ABS系统是一种防抱死制动系统，通过控制刹车液压力来避免车轮抱死。
它能够提高制动系统的稳定性，防止车辆在紧急制动时失控。
5. 操控稳定性控制系统：操控稳定性控制系统（ESP）是一种主动安全技术，它通过传感器和控制单元来监测车辆的运动状态，并在需要时调整车辆的悬挂、制动和动力分配等，提高车辆的操控稳定性和安全性。
汽车底盘构造与维修——汽车底盘概述
一、汽车底盘概述
汽车底盘结构特征及技术参数
变速器和主减速器（MT、AT、AMT、CVT、DCT） 独立悬架和非独立悬架 转向定位轮（前轮定位参数） 制动系统（行车制动和驻车制动） 驱动方式（FF、FR、RR、MR、nWD） 汽车装备 轮胎（205/55 R16 89 H）
1973年又开发了L型电子控制燃油喷射系统（空气流量计来测量进气量） 1979年，发动机电子控制技术已达到相当高的程度。随着世界汽车保有量的
迅猛增加，各国对汽车排放法规要求日益严格化，同时对节能和安全性能也提 出了更高的要求。而电子技术的迅速发展为汽车技术的改善提供了条件。近年 来，车用电子控制装置越来越多，如电控燃油喷射装置、电控点火装置、电控 自动变速器装置、电控制动防抱死装置、电控雷达防撞装置等，电子控制装置 已渗透到汽车的每一个系统。
7.说明轮胎规格215/60R16 95H中数字、字母的含义？
8.试比较独立悬架与非独立悬架的特点
7.215：轮胎宽度215mm 60：扁平率60%
8.非独立悬架：两侧车轮安装于一整体车桥上，车轮和车 R16：16英寸的子午线轮胎
桥一起通过弹性元件悬挂在车架或车身上。两侧车轮互相 95：载荷等级
影响，车轮平顺性较差。
Page 7
一、汽车底盘概述
50年代后，汽车设计主要是考虑人体工学和汽车外观完美的流线型。 60年代，由于交通事故频发，汽车设计强调安全装置。 70年代，汽车设计强调轻量化、低油耗和减小行驶阻力。 80年代，电子控制成为汽车的主要控制。 1990年后，传统电器发展到电脑、传感器为核心的电子技术阶段。 进入21世纪，汽车设计主要解决的问题仍然是环保和安全问题。电子技术的发
H：速度等级
独立悬架：两侧车轮分别独立地与车架或车开时车桥配用。
汽车底盘系统知识点
汽车底盘系统知识点汽车底盘系统是汽车的重要组成部分，承载着车身和其他系统的重量，并负责悬挂、传动、制动等功能。
在本文中，我们将介绍汽车底盘系统的各个知识点，包括底盘结构、悬挂系统、转向系统、传动系统和制动系统。
一、底盘结构汽车底盘结构包括车身、底板、横梁和纵梁等组成部分。
车身是汽车的外壳，底板连接车身和悬挂系统，横梁和纵梁则增强了底盘的刚性和承载能力。
底盘结构的设计对汽车的安全性和舒适性具有重要影响。
二、悬挂系统悬挂系统是连接车轮和车身的重要部件，主要功能是缓冲和减少来自不平路面的震动，并使车身保持稳定。
常见的悬挂系统包括独立悬挂和非独立悬挂。
独立悬挂能够使车轮独立运动，提高了车身悬挂的稳定性和舒适性；非独立悬挂适用于经济型汽车，结构简单，成本较低。
三、转向系统转向系统负责控制汽车的转向，使驾驶员能够准确操纵车辆。
转向系统的主要组成部分包括转向装置、转向机构和转向器。
转向装置接受驾驶员的转向指令，转向机构将转向力传递给车轮，转向器则控制车轮的转向角度。
转向系统的设计对汽车的操控性和安全性至关重要。
四、传动系统传动系统是汽车驱动力传递的关键部分，包括发动机、变速器和驱动轴。
发动机通过变速器将动力传递给驱动轴，从而驱动车轮运动。
传动系统的设计直接影响汽车的加速性能和燃油经济性。
在传动系统中，不同类型的变速器（手动变速器、自动变速器）和驱动方式（前驱、后驱、四驱）都具有各自的特点和适用场景。
五、制动系统制动系统是保证汽车安全行驶的重要系统，负责控制和调节车辆的速度。
常见的制动系统包括液压制动系统和电子制动系统。
液压制动系统通过压力传递来实现制动，包括制动踏板、制动盘和制动片等组成部分；电子制动系统则通过电子控制单元实现制动力的分配和控制。
制动系统的性能直接关系到汽车的行驶安全性和驾驶者的驾驶体验。
总结：汽车底盘系统是汽车的基础组成部分，涉及底盘结构、悬挂系统、转向系统、传动系统和制动系统等多个知识点。
(整理)汽车底盘构造详解
汽车底盘构造详解底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
行驶系行驶系由汽车的车架、车桥、车轮(注意)和悬架等组成。
汽车的车架、车桥、车轮和悬架等组成了行驶系，行驶系的功用是：接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；与转向系配合，保证汽车操纵稳定性。
转向系简介汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。
转向系统的基本组成(1)转向操纵机构主要由转向盘、转向轴、转向管柱等组成。
(2)转向器将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。
转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。
(3)转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。
转向系统的类型及工作原理按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。
制动系简介汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。
其作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。
汽车底盘构造知识点
汽车底盘构造知识点汽车底盘是指汽车的主要支撑结构，它承载着整车的重量，并连接着车轮、悬挂系统、传动系统等关键部件。
了解汽车底盘的构造知识，有助于我们更好地理解汽车的工作原理和性能表现。
本文将从底盘的组成部分、底盘结构类型和底盘技术发展等方面介绍汽车底盘的相关知识点。
1. 底盘的组成部分汽车底盘主要由以下几个部分组成：1.1 车身框架车身框架是底盘的基础部分，它由纵梁、横梁和连接支撑件等构成。
车身框架承载着车身的负荷和强度要求，并起到支撑和连接各个车身部件的作用。
1.2 悬挂系统悬挂系统是连接车身和车轮的重要组成部分，它通过弹性元件和减振装置来提供车辆的悬挂功能。
常见的悬挂系统有独立悬挂系统、非独立悬挂系统和半独立悬挂系统等。
1.3 车轮和轮胎车轮和轮胎是底盘的动力输出部分，承受着车辆行驶过程中的扭矩和负荷。
车辆的操控性能和舒适性很大程度上取决于轮胎的性能。
1.4 传动系统传动系统是将发动机产生的动力传递到车轮上的部分。
它包括发动机、离合器、变速器、驱动轴和差速器等。
1.5 制动系统和转向系统制动系统和转向系统是保证车辆安全驾驶的重要组成部分。
制动系统通过制动装置将车轮的动能转化为热能来减速和停车。
转向系统通过转向装置使车辆改变行驶方向。
2. 底盘结构类型根据底盘的结构形式，可以将汽车底盘分为横置前驱、纵置前驱、纵置后驱和全时四驱等几种类型。
2.1 横置前驱横置前驱是指发动机的曲轴与前轮的轴线平行，通过传动轴将动力传递到前轮的驱动形式。
这种结构可以节省空间，提高车内空间的利用率，因此在小型车型中较为常见。
2.2 纵置前驱纵置前驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到前轮的驱动形式。
这种结构可以提高车辆的操控性能和稳定性，因此在中型和大型车型中较为常见。
2.3 纵置后驱纵置后驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到后轮的驱动形式。
这种结构可以提供更好的牵引力和加速性能，因此在运动型车辆和后驱豪华车中较为常见。
汽车底盘概述概要
第一部分 汽车底盘概述单元一 汽车底盘概述汽车一般是由发动机、 底盘、车身和电气设备组成， 下面对汽车底盘做一整体性的介绍。
课题 1.1 汽车底盘的基本组成汽车底盘由传动系、 行驶系、转向系和制动系四大系统组成， 其功用为接受发动机的动 力， 使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。
如图 1－1 和 1－2 所示为常 见货车和轿车的底盘结构图。
图 1－1 货车底盘结构1－前轴 2－前悬架 3－前轮 4－离合器 5－变速器 6－驻车制动器 7－传动轴 8－驱动桥 9－后悬架 10－后轮 11－车架 12－转向盘学习目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理4. 了解汽车维修流程、 掌握汽车维 修工作原则 教学建议 建议： 以实验室现场教学为 主， 以教师的讲解、 学生自 学等为辅， 条件允许可以运 用多媒体教学进行介绍或 总结。
鉴定标准 应知：汽车底盘的组成、 功用、总体布置和行驶 原理 应会：如何进行汽车底 盘维修的安全生产图 1－2 轿车底盘结构1－前悬架 2－前轮制动器 3－前轮 4－离合器踏板 5－变速器操纵机构 6－驻车制动手柄 7－传动轴 8－后桥 9－后悬架 10－后轮制动器 11－后轮 12－后保险杠13－备胎 14－横向稳定器 15－转向盘一、传动系汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。
其功用是将发动机的动力传给驱动车轮。
不同的汽车，其底盘的组成稍有不同；如载货汽车及部分轿车，其底盘一般是由离合器、手动变速器、万向传动装置(万向节和传动轴) 、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如 1－3 所示；而现在轿车中采用自动变速器的越来越多，底盘包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器；如果是越野汽车(包括 SUV，即运动型多功能车)，还应包括分动器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《汽车构造》需要掌握的知识点：1.汽车传动系统的组成、功能和布置方案答：组成：离合器及其操纵、变速器及其操纵、万向节与传动轴、驱动桥功能：实现汽车减速增矩、实现汽车变速、实现汽车倒车、必要时中断传动系统的动力传递和应使车轮具有差速功能布置方案：前置后驱（FR）、前置前驱（FF）、后置后驱（RR）、中置后驱（MR）、全轮驱动（AWD）类型:液力式(液力机械式/静液式)/和电力式2.(螺旋)周布弹簧离合器和膜片离合器等的结构和优缺点答:膜片离合器由分离指和碟簧两部分组成,分为推式膜片弹簧离合器(双支承环式/单支承环式/无支承环式)和拉式膜片弹簧离合器(无支承环式/单支承环式).膜片离合器优缺点:膜片弹簧离合器转矩容量大且较稳定(书15页图14-4)/操纵轻便/结构简单且较紧凑/高速时平衡性好/散热通风性能好/摩擦片的使用寿命长/可冲压加工,适合大批量生产/膜片弹簧难制造（热处理等）/分离指根部应力集中，容易产生裂纹或损坏/分离指舌尖易磨损，且难以恢复。
周布弹簧离合器结构(单盘:主动部分：飞轮、压盘、离合器盖（四组传动片）/从动部分：从动盘（摩擦片）、从动盘毂（从动轴）/压紧机构：16个螺旋弹簧/操纵机构：分离杠杆、分离套筒（轴承）、分离叉)单盘特点:飞轮、压盘和离合器盖都是主动部分/离合器盖与压盘之间用沿圆周切向均匀布置的传动片连接（传动片可周向传递转矩，轴向可弹性移动），并通过离合器盖连接在飞轮上，因此压盘也是主动部分/从动盘处于压盘与飞轮之间/通过压盘四周均匀排列的螺旋弹簧，将压盘、从动盘、飞轮压紧在一起/分离时分离杠杆的外端推动压盘，克服压紧弹簧力，使主动部分与从动部分分离/离合器需要与曲轴一起作动平衡，为保证拆卸后的安装，离合器盖与飞轮之间用定位销来保证相对角位置/与膜片弹簧离合器相比结构复杂，质量大，周布的螺旋弹簧受离心力的影响产生径向变形，并因减小压紧力而导致打滑。
双盘特点:可以传递较大的转矩，用于重型车辆。
中央弹簧离合器结构:主动部分(飞轮、中间盘、压盘、离合器盖)/从动部分(摩擦片) /压紧机构(中央弹簧、分离套筒、拉杆、压紧杠杆)/分离机构(分离套筒、分离弹簧、分离摆杆)中央弹簧离合器特点:平衡机构：使中央弹簧的压紧力均匀的布置在压紧杠杆上。
可利用较大杠杆比，在保证压力的前提下，操纵轻便。
扭转减振器：避免不利的传动系统共振，降低传动系统噪音。
动力传递：从动盘本体——减振器盘——减振弹簧——从动盘毂——轴。
3.变速器结构类型与特点、变速器操纵机构、分动器与分动器操纵机构答：变速器的功用：改变传动比，扩大驱动轮的转矩和转速的围，以适应经常变化的行驶工况，使发动机工作在高效区；实现倒车；利用空档，中断动力传递。
变速器的类型：按传动比的变化围：有级式变速器：应用最广泛，有若干个固定的传动比。
可分为轴线固定式、轴线旋转式（行星齿轮）。
变速器的档位指前进档的数目。
无级式变速器：传动比在一定的围可以连续变化。
可分为机械式、电力式、液力式（动液式）。
综合式变速器：由液力变矩器和齿轮式有级变速器组成的液力机械变速箱。
其传动比可在几个间断的区域连续变化。
按操纵方式分类：强制操纵式：驾驶员直接操纵变速杆换档。
自动操纵式：换档与传动比的选择是自动进行的。
半自动操纵式：固定式：几个常用的档位自动，其余由驾驶员操纵；预选式：先选取档位，换档过程自动。
两轴式与三轴式变速器的比较三轴变速器特点：具有中间轴，并且有时采用双中间轴的方式来消除输出轴的变形；具有效率较高直接档，有些汽车还设置了传动比小于1超速档，用于在良好路面或者轻载行驶，提高汽车的燃油经济性；在传动线路中只有两对齿轮啮合；三轴变速箱在前进档时，输入轴与输出轴旋转方向一致；输入轴的长度较短，强度较好、容易制造。
两轴变速器特点：无中间轴，输入轴和输出轴平行；有直接档，因此高速档的效率比三轴变速器低；在传动线路中只有一对齿轮啮合，机械效率高，噪音小；输入轴和输出轴旋转方向相反；结构简单，紧凑、容易布置；在FF或RR布置的汽车上广泛采用，一般将主减速器和差速器也集成在变速箱。
防止跳档的结构和措施：原因（接合套与接合齿圈的结合长度短；经常换档引起接合套的齿端磨损等原因，使汽车在正常行驶时因振动造成接合套与接合脱离，发生自动跳档）典型的防止跳档的结构措施（齿端制成倒斜面；花键毂齿端的齿厚切薄）。
变速器操纵机构的功用和类型功用：保证驾驶员能准确可靠地使变速器；挂入所需要的任一挡位工作，并可随时使之退到空挡。
分类：直接操纵式和远距离操纵式。
组成：变速杆、拨块、拨叉、拨叉轴以及安全装置。
多数集装于上盖或侧盖。
为了保证变速器在任何情况下都能安全、准确、可靠工作，变速器操纵机构应该设置安全机构，并满足如下安全要求：设置自锁装置，防止变速器自动脱档，并保证介入档位的啮合齿轮圈齿宽接触；设置互锁装置，避免同时挂入两个档位；设置倒档锁，避免误挂入倒档。
分动器作用：在多轴汽车上采用分动器，将变速器的输出动力分配到各驱动桥。
因此分动器一般具有一个输入轴、多个输出轴。
在一些越野汽车上装有两档分动器，兼起到副变速箱的作用。
分动器的操纵系统原则：不先接上前桥，不得挂上低速挡；不先退出低速挡，不得摘下前桥。
原因：低速档转矩较大，避免中、后桥过载。
4.无同步器的换挡过程、惯性式同步器的结构与原理、同步器接合齿圈答：自低速档换入高速档4档接合时：V3=V2；V4>V2分离瞬间：V3=V2；V4>V3分离一段时间：V4下降较快；V3下降较慢使得：V4=V3自高速档换入低速档5档接合时：V3=V4；V4>V2分离瞬间：V3=V4；V3>V2分离一段时间：V2下降较快；V3下降较慢使得：V2=V3不可能出现；接离合器，加速使V2>V3无同步器的普通变速器的操纵复杂，换档过程中容易产生冲击，对驾驶员的熟练程度要求高，容易造成驾驶员的疲劳。
为克服上述缺点，在普通变速箱上采用同步器，使换档时即将啮合齿轮的接合部位与接合套的速度相等，即实现同步。
同步器组成：接合套、花键毂、接合齿圈以及同步装置。
同步器功用：可以使接合套与对应接合齿圈的圆周速度迅速达到并保持一致，并阻止两者在达到同步之前接合，从而防止了冲击。
同步器分类：常压式、惯性式、自行增力式。
目前广泛采用的是惯性式同步器。
惯性同步器也靠摩擦原理工作，惯性同步器特点是:在结构上保证了接合部位在未达到同步时不能接触，因此可以避免冲击和发生的噪音。
惯性式同步器分为：锁环式和锁销式。
广泛应用于轿车和轻型、中型车辆。
锁环式惯性同步器的结构：轴、齿轮、接合齿圈；花键毂；接合套；锁环(同步环)；滑块；定位销锁环式同步器工作过程：五挡换六挡：空转，n3>n7＝n4；压紧，n3>n4＝n7；摩擦、抵触；拨环力矩、摩擦惯性力矩；同步、接合、挂档。
锁环式同步器的特点：结构紧凑；径向尺寸小；锥面间产生摩擦力不大；结合齿端面作为锁止面，容易磨损而失效；适用于转矩不大的高速档或者轿车和轻型车辆。
锁销式同步器的特点：锁销式同步器在结构允许采用较大的摩擦面，摩擦锥面之间可以产生较大的摩擦力矩，并缩短同步时间，减少驾驶员的疲劳。
5.液力变矩器的构成与特性、三元件综合式液力变矩器、单向离合器答：汽车上采用液力耦合器的优缺点：优点：泵轮与涡轮之间允许较大的转速差，可以保证汽车的平稳起步和加速，同时衰减系统扭转振动引起的过载；延长传动系统的使用寿命；在暂时停车时也可以不脱开传动系统，可以减少换档的次数。
缺点：液力耦合器只能传递扭矩，而不能改变扭矩的大小，因此必须与变速机构一起使用；增加质量和尺寸。
因为液力耦合器不能完全的中断动力，因此在换档时仍然需要离合器来中断动力，减少换档时的冲击载荷；存在液流损失，传动效率低。
液力变矩器组成：泵轮（固定在发动机曲轴上）、涡轮（固定在输出轴上）、导轮（固定在固定套管上）。
液力变矩器与液力耦合器的不同点：在结构上多一个不动的导轮。
不仅能传递转矩，还能在泵轮转速和转矩不变的前提下，改变涡轮转矩的大小。
液力变矩器起到了增大转矩的作用。
当涡轮的转矩随着泵轮的转矩增大而增大到克服汽车的起步阻力，则汽车实现起步。
液力变矩器的输出转矩可以根据涡轮的转速变化：具体为：涡轮速度低——转矩大于泵轮转矩；涡轮速度等于一设定值——转矩等于泵轮转矩；涡轮速度高——转矩小于泵轮转矩；涡轮速度等于泵轮速度——不传递转矩。
液力变矩器能够改变扭矩的原因是在泵轮和涡轮之间加入了导轮。
液力变矩器的特性：液力变矩器的传动比为小于等于1的连续可变的数；液力变矩器的转矩随着汽车的行驶工况自动的改变。
当涡轮的速度低时具有较大的转矩；涡轮速度为0时的转矩最大；当涡轮的速度高时具有较小的转矩；涡轮速度与泵轮的速度相等时的转矩最小为0；液力变矩器同时具有液力耦合器保证汽车平稳起步，衰减传动系的扭转振动，防止系统过载的特点。
在涡轮速度高于nw1时，涡轮的输出转矩小于泵轮的输入转矩，效率低、降低了动力性。
三元件综合式液力变矩器的特性：在变矩系数K>1 （i<ik1）围：变矩器的效率比耦合器高；在变矩系数K<1 （i>ik1）围：变矩器的效率比耦合器低。
结构简单，工作可靠，性能稳定，效率高，在变矩器状态下的最高效率为92%，在耦合器状态下的高传动比区的效率可达96%。
单向离合器的作用：在液力变矩器的涡轮速度达到一定的程度时，让液力变矩器转化为液力耦合器工作，以增大涡轮在高速时的输出的转矩，提高动力性。
6.液力机械变速器中行星齿轮机构三构件之间的运动学关系（书85页）答：与液力变矩器配合使用的一般是行星齿轮变速器（轴线旋转式）但也有采用轴线固定式的。
原因：行星齿轮变速箱结构紧凑，承载能力大，可以用较小的齿轮实现较大的传动比，传动效率高，机构运动平衡，抗振能力强。
太阳轮、齿圈与行星齿轮架3者任意一对可作为传动件；如果有两个被固定在一起，则第三个的速度与前两个相同，传动比为1；如果三个均为自由转动，则行星齿轮不能传动，相当于空档。
行星架被固定时，太阳轮、齿圈转速相反，可作为倒档。
7.主减速器类型（单级、双级）、驱动桥离地间隙、半轴支承型式与特点答：驱动桥的组成：主减速器、差速器、半轴和桥壳组成。
驱动桥的作用：将动力传递给驱动轮；通过主减速器实现降速增扭的作用；在发动机纵置时，通过主减锥齿轮改变转矩传递的方向；通过差速器实现车轮的差速。
驱动桥的分类：非断开式（整体式）驱动桥和断开式驱动桥。
主减速器的分类：按传动齿轮副的数目：单级主减速器；双级主减速器；带轮边减速器的双级主减速器。
按主减速器档位：单速式：固定的传动比；双速式：有两个档位。
主减速器的作用：减速增扭；改变扭矩的方向。
单级主减速器：只有一对齿轮副传动，零件少，结构紧凑，重量轻，传动效率高。
