45钢的正火工艺过程是什么

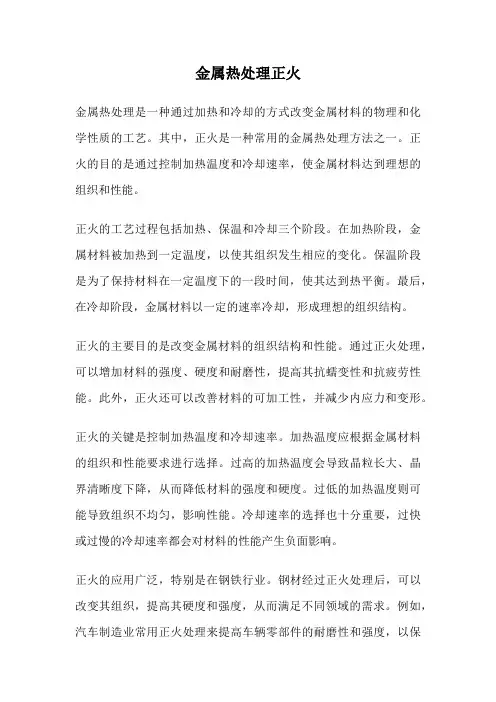

金属热处理正火

金属热处理正火金属热处理是一种通过加热和冷却的方式改变金属材料的物理和化学性质的工艺。
其中,正火是一种常用的金属热处理方法之一。
正火的目的是通过控制加热温度和冷却速率,使金属材料达到理想的组织和性能。
正火的工艺过程包括加热、保温和冷却三个阶段。
在加热阶段,金属材料被加热到一定温度,以使其组织发生相应的变化。
保温阶段是为了保持材料在一定温度下的一段时间,使其达到热平衡。
最后,在冷却阶段,金属材料以一定的速率冷却,形成理想的组织结构。
正火的主要目的是改变金属材料的组织结构和性能。
通过正火处理,可以增加材料的强度、硬度和耐磨性,提高其抗蠕变性和抗疲劳性能。
此外,正火还可以改善材料的可加工性,并减少内应力和变形。
正火的关键是控制加热温度和冷却速率。
加热温度应根据金属材料的组织和性能要求进行选择。
过高的加热温度会导致晶粒长大、晶界清晰度下降,从而降低材料的强度和硬度。
过低的加热温度则可能导致组织不均匀,影响性能。
冷却速率的选择也十分重要,过快或过慢的冷却速率都会对材料的性能产生负面影响。
正火的应用广泛,特别是在钢铁行业。
钢材经过正火处理后,可以改变其组织,提高其硬度和强度,从而满足不同领域的需求。
例如,汽车制造业常用正火处理来提高车辆零部件的耐磨性和强度,以保证其在复杂工况下的可靠性。
机械制造业也广泛应用正火处理来改善机械零件的性能,提高其使用寿命和可靠性。
在正火处理中,除了控制加热温度和冷却速率外,还需要注意一些其他因素。
首先,材料的初始状态和化学成分会对正火效果产生影响。
不同的金属材料和不同的合金元素对正火处理的响应是不同的,需要根据具体情况进行选择和调整。
其次,正火的时间也是一个重要的参数。
保温时间过长或过短都会影响组织的形成和性能的改善。
此外,正火后的材料还需要进行适当的回火处理,以消除残余应力和提高材料的稳定性。
金属热处理正火是一种重要的工艺方法,通过控制加热温度和冷却速率,可以改善金属材料的组织和性能。
45钢的热处理

45钢的热处理45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。
它的化学成分中含碳量是0.42~0.50%,Si含量为0.17~0.37%Mn含量0.50~0.80%Cr 含量<=0.25%。
推荐热处理温度:正火850,淬火840,回火600。
45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板、梢子、导柱等,但须热处理。
1、45号钢淬火后没有回火之前,硬度大于HRC55(最高可达HRC62)为合格。
实际应用的最高硬度为HRC55(高频淬火HRC58)。
2、45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能,广泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低,不耐磨。
可用调质+表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件,其耐磨性比调质+表面淬火高。
其表面含碳量0.8-1.2%,芯部一般在0.1--0.25%(特殊情况下采用0.35%)。
经热处理后,表面可以获得很高的硬度(HRC58-62),芯部硬度低,耐冲击。
如果用45号钢渗碳,淬火后芯部会出现硬脆的马氏体,失去渗碳处理的优点。
现在采用渗碳工艺的材料,含碳量都不高,到0.30%芯部强度已经可以达到很高,应用上不多见。
0.35%从来没见过实例,只在教科书里有介绍。
可以采用调质+高频表面淬火的工艺,耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火,达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa,屈服强度为355MPa,伸长率为16%,断面收缩率为40%,冲击功为39J一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件,传递扭矩和承受载荷。
钢的热处理工艺

45钢热处理工艺

45号钢热处理工艺45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
45#钢广泛用于机械制造,这种钢的机械性能很好。
但是这是一种中碳钢,淬火性能并不好,45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度,又希望发挥45#钢优越的机械性能,常将45#钢表面渗碳淬火,这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前,硬度大于HRC55(最高可达HRC62)为合格。
实际应用的最高硬度为HRC55(高频淬火HRC58)。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能,广泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低,不耐磨。
可用调质+表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件,其耐磨性比调质+表面淬火高。
其表面含碳量0.8--1.2%,芯部一般在0.1--0.25%(特殊情况下采用0.35%)。
经热处理后,表面可以获得很高的硬度(HRC58--62),芯部硬度低,耐冲击。
如果用45钢渗碳,淬火后芯部会出现硬脆的马氏体,失去渗碳处理的优点。
现在采用渗碳工艺的材料,含碳量都不高,到0.30%芯部强度已经可以达到很高,应用上不多见。
0.35%从来没见过实例,只在教科书里有介绍。
可以采用调质+高频表面淬火的工艺,耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火,达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa,屈服强度为355MPa,伸长率为16%,断面收缩率为40%,冲击功为39J45号钢不淬火硬度小于HRC28,比较软,不耐磨。
45号钢的热处理

45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C4545号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。
45#钢广泛用于机械制造,这种钢的机械性能很好。
但是这是一种中碳钢,淬火性能并不好,45号钢可以淬硬至HRC42~46。
所以如果需要表面硬度,又希望发挥45#钢优越的机械性能,常将45#钢表面渗碳淬火,这样就能得到需要的表面硬度。
1. 45钢淬火后没有回火之前,硬度大于HRC55(最高可达HRC62)为合格。
实际应用的最高硬度为HRC55(高频淬火HRC58)。
2. 45钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能,广泛应用于各种重要的结构零件,特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低,不耐磨。
可用调质+表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件,其耐磨性比调质+表面淬火高。
其表面含碳量0.8--1.2%,芯部一般在0.1--0.25%(特殊情况下采用0.35%)。
经热处理后,表面可以获得很高的硬度(HRC58--62),芯部硬度低,耐冲击。
如果用45钢渗碳,淬火后芯部会出现硬脆的马氏体,失去渗碳处理的优点。
现在采用渗碳工艺的材料,含碳量都不高,到0.30%芯部强度已经可以达到很高,应用上不多见。
0.35%从来没见过实例,只在教科书里有介绍。
可以采用调质+高频表面淬火的工艺,耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火,达到的性能为屈服强度≥355MPa 优质碳素钢牌号: 45化学成分质量分数%|C: 0.42~0.50化学成分质量分数%|Si: 0.17~0.37化学成分质量分数%|Mn: 0.50~0.80化学成分质量分数%|Cr≤: 0.25化学成分质量分数%|Ni≤: 0.30化学成分质量分数%|Cu≤: 0.25tianshanlouren 实习小编一级|消息| 我的百科| 我的知道| 百度首页| 退出我的百科我的贡献草稿箱我的任务为我推荐新闻网页贴吧知道MP3图片视频百科文库帮助设置首页自然文化地理历史生活社会艺术人物经济科学体育红楼梦世博金属热处理工艺百科名片金属热处理是将金属工件放在一定的介质中加热、保温、冷却,通过改变金属材料表面或内部的组织结构来控制其性能的工艺方法。
45号钢热处理工艺

45号钢热处理工艺145号钢要求硬度HRC40-50,是不是要淬火+低温回火,换算成布氏硬度大约是380,470HB,根据一般热处理规范,热处理制度与硬度关系大致如下:淬火温度:840?水淬回火温度:150?回火,硬度约为57HRC;200?回火,硬度约为55HRC;250?回火,硬度约为53HRC;300?回火,硬度约为48HRC;350?回火,硬度约为45HRC;400?回火,硬度约为43HRC;500 ? 回火,硬度约为33HRC;600?回火,硬度约为20HRC 一般情况下热处理工艺都指标准范围内中间成分,且热处理温度都存在一个调整范围,如成分在范围内存在偏差,可以相应调整淬火温度和回火温度21.临界温度指钢材的奥氏体转变温度。
不同含量的钢材有着不同的临界点,但临界点有着一个范围内的浮动,所以下临界点温度指的就是奥氏体转变的最低温度。
2. 常用碳钢的临界点钢号临界点 (?)20钢 735-855 (?)45钢 724-780 (?)T8钢 730 -770(?)T12钢 730-820 (?)3 20Cr,40Cr,35CrMo,40CrMo,42CrMo:正火温度850-900?,45号钢正火温度850?左右。
4 20CrMnTi Ac1 Ac3 Ar1 Ar3740 825 680 7305Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢,常用于冷作模具,含碳量比Cr12钢低。
该钢具有高的淬透性,截面300mm以下可以完全淬透,淬火时体积变化也比Cr12钢要小。
其热处理制度为:钢棒与锻件960?空冷 + 700,720?回火,空冷。
最终热处理工艺:1、淬火:第一次预热:300,500?,第二次预热840,860?;淬火温度:1020,1050?;冷却介质:油,介质温度:20,60?,冷却至油温;随后,空冷,HRC=60,63。
、回火: 2经过以下淬火工艺,可以达到降低硬度的作用,具体回火工艺如下: 加热温度400,425?,得到HRC=57,59。
45号钢的正火工艺

总第 129 期
黄 锐 等 : 45 号钢正火工艺的探讨
21
而对 ψs 的影响则非常显著 , 这里主要分析热处理 保温时间对ψs 值的影响. 加热温度为 860 、930 ℃, 保温时间在 30~80 min 时 , ψs 几乎无变化 , 且数 值较低 (40 %~42 %) , 随着保温时间的延长 , ψs 呈 下降趋势 , 出现不合格. 温度为 830 ℃、保温时间 在 30~100 min 时 , ψs 无多大变化 , 随着保温时间 的延长 , ψs 开始下降. 温度为 850 ℃、保温时间在 30~80 min 时 , ψs 呈上升趋势 , 并在 80 min 时 , 达 到最高点 , 随着保温时间的延长 , ψs 开始下降. 温 度为 880 ℃、保温时间在 30~80 min 时 , ψs 无多 少变化 , 随着保温时间的延长 , ψs 急剧下降. 温度 为 750 ℃时 (两相区) , 保温时间在 40 min 时 , ψs 最高 , 随着保温时间的延长 , ψs 呈下降趋势. 2. 2 加热温度对力学性能的影响
图 1 不同正火温度下保温时间对强度的影响 (<16 、18)
图 3 不同正火温度下保温时间对强度的影响 (<28 、30)
图 2 不同正火温度下保温时间对塑性的影响 (<16 、18)
图 4 不同正火温度下保温时间对强度的影响 (<28 、30)
从图 3 、4 看出 , <28 、30 mm 的 45 号钢正火处 理时 , 保温时间对 ψb 、σs (750 、830 、850 、860 、880 ℃) 、σb (750 、850 、860 、880 ℃) 的影响并不明显 ,
5 0. 04 8
5 < 0. 001 69 64 ×10 - 6
45钢的正火工艺过程

将钢加热到一定的温度,经一段时间的保温,然后以某种速度冷却下来,通过这样的工艺过程能使钢的性能发生改变。
1、碳钢的普通热处理工艺方法1)钢的退火钢的退火通常是把钢加热到临界温度Ac1或Ac3线以上,保温一段时间,然后缓慢地随炉冷却。
此时,奥氏体在高温区发生分解,从而得到比较接近平衡状态的组织。
一般中碳钢(如40、45钢)经退火后消除了残余应力,组织稳定,硬度较低(HB180~220)有利于下一步进行切削加工。
2)钢的正火钢的正火通常是把钢加热到临界温度Ac3或Accm线以上,保温一段时间,然后进行空冷。
由于冷却速度稍快,与退火组织相比,组织中的珠光体量相对较多,且片层较细密,故性能有所改善,细化了晶粒,改善了组织,消除了残余应力。
对低碳钢来说,正火后提高硬度可改善切削加工性,提高零件表面光洁度;对于高碳钢,则正火可消除网状渗碳体,为下一步球化退火及淬火作好组织准备. 3)钢的淬火钢的淬火通常是把钢加热到临界温度Ac1或Ac3线以上,保温一段时间,然后放入各种不同的冷却介质中快速冷却(V冷>V临),以获得具有高硬度、高耐磨性的马氏体组织。
4)钢的回火钢的回火通常是把淬火钢重新加热至Ac1线以下的一定温度,经过适当时间的保温后,冷却到室温的一种热处理工艺.由于钢经淬火后得到的马氏体组织硬而脆,并且工件内部存在很大的内应力,如果直接进行磨削加工则往往会出现龟裂,一些精密的零件在使用过程中将会引起尺寸变化从而失去精度,甚至开裂。
因此,淬火钢必须进行回火处理.不同的回火工艺可以使钢获得各种不同的性能。
2、碳钢普通热处理工艺1)加热温度碳钢普通热处理的加热温度,原则上按加热到临界温度Ac1或Ac3线以上30~50℃选定.但生产中,应根据工件实际情况作适当调整。
热处理加热温度不能过高,否则会使工件的晶粒粗大、氧化、脱碳、变形、开裂等倾向增加。
但加热温度过低,也达不到要求.表2—1碳钢普通热处理的加热温度方法加热温度(℃) 应用范围退火 Ac3+(20~60)亚共析钢完全退火Ac1+(20~40)过共析钢球化退火正火 Ac3+(50~100)亚共析钢Accm+(30~50) 过共析钢淬火 Ac3+(30~70)亚共析钢Ac1+(30~70)过共析钢回火低温回火 150~250 刃具、模具、量具、高硬度零件中温回火 350~500 弹簧、中等硬度零件高温回火 500~650 齿轮、轴、连杆等综合机械性能零件表2—2 常用碳钢的临界点钢号临界点(℃)Ac1 Ac3 Accm20钢 735 855 -—45钢 724 780 —-T8钢 730 ————T12钢 730 —— 8202)加热时间热处理的加热时间(包括升温与保温时间)与钢的成分、原始组织、工件的尺寸与形状、使用的加热设备与装炉方式及热处理方法等许多因素有关.因此,要确切计算加热时间是比较复杂的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
45钢的正火工艺过程是什么?
浏览次数:2174次悬赏分:20|解决时间:2008-1-19 10:38 |提问者:康宁323
加热温度,保温时间和冷却方式
最佳答案
你把邮件钢的热处理工艺特点是:将钢加热到一定的温度,经一段时间的保温,然后以某种速度冷却下来,通过这样的工艺过程能使钢的性能发生改变。
1、碳钢的普通热处理工艺方法
1)钢的退火
钢的退火通常是把钢加热到临界温度Ac1或Ac3线以上,保温一段时间,然后缓慢地随炉冷却。
此时,奥氏体在高温区发生分解,从而得到比较接近平衡状态的组织。
一般中碳钢(如40、45钢)经退火后消除了残余应力,组织稳定,硬度较低(HB180~220)有利于下一步进行切削加工。
2)钢的正火
钢的正火通常是把钢加热到临界温度Ac3或Accm线以上,保温一段时间,然后进行空冷。
由于冷却速度稍快,与退火组织相比,组织中的珠光体量相对较多,且片层较细密,故性能有所改善,细化了晶粒,改善了组织,消除了残余应力。
对低碳钢来说,正火后提高硬度可改善切削加工性,提高零件表面光洁度;对于高碳钢,则正火可消除网状渗碳体,为下一步球化退火及淬火作好组织准备。
3)钢的淬火
钢的淬火通常是把钢加热到临界温度Ac1或Ac3线以上,保温一段时间,然后放入各种不同的冷却介质中快速冷却(V冷>V临),以获得具有高硬度、高耐磨性的马氏体组织。
4)钢的回火
钢的回火通常是把淬火钢重新加热至Ac1线以下的一定温度,经过适当时间的保温后,冷却到室温的一种热处理工艺。
由于钢经淬火后得到的马氏体组织硬而脆,并且工件内部存在很大的内应力,如果直接进行磨削加工则往往会出现龟裂,一些精密的零件在使用过程中将会引起尺寸变化从而失去精度,甚至开裂。
因此,淬火钢必须进行回火处理。
不同的回火工艺可以使钢获得各种不同的性能。
2、碳钢普通热处理工艺
1)加热温度
碳钢普通热处理的加热温度,原则上按加热到临界温度Ac1或Ac3线以上30~50℃选定。
但生产中,应根据工件实际情况作适当调整。
热处理加热温度不能过高,否则会使工件的晶粒粗大、氧化、脱碳、变形、开裂等倾向增加。
但加热温度过低,也达不到要求。
表2-1碳钢普通热处理的加热温度
方法加热温度(℃) 应用范围
退火Ac3+(20~60) 亚共析钢完全退火
Ac1+(20~40) 过共析钢球化退火
正火Ac3+(50~100) 亚共析钢
Accm+(30~50) 过共析钢
淬火Ac3+(30~70) 亚共析钢
Ac1+(30~70) 过共析钢
回火低温回火150~250 刃具、模具、量具、高硬度零件
中温回火350~500 弹簧、中等硬度零件
高温回火500~650 齿轮、轴、连杆等综合机械性能零件
表2-2 常用碳钢的临界点
钢号临界点(℃)
Ac1 Ac3 Accm
20钢735 855 ——
45钢724 780 ——
T8钢730 ————
T12钢730 —— 820
2)加热时间
热处理的加热时间(包括升温与保温时间)与钢的成分、原始组织、工件的尺寸与形状、使用的加热设备与装炉方式及热处理方法等许多因素有关。
因此,要确切计算加热时间是比较复杂的。
在实验室中,热处理加热时间(包括加热、保温时间)通常按工件有效厚度,用下列经验公式计算加热时间:
T =αD
式中:T——加热时间(min);
α——加热系数(min/mm);
D——工件有效厚度(mm)。
当碳钢工件D≤50 mm,在800~960℃箱式电阻炉中加热时,α=1~1.2(min/mm)。
回火的保温时间要保证工件热透并使组织充分转变。
实验时组织转变时间可取
0.5h。
3)冷却方法
(1)退火冷却方式:钢退火时,一般采用随炉冷却到600~550℃以下再出炉空冷。
(2)正火冷却方式:钢正火时,一般采用在空气中冷却。
(3)淬火冷却方式:钢淬火时,钢在过冷奥氏体最不稳定的范围内(650~550℃)的冷却速度应大于临界冷却速度,从而保证工件不转变为珠光体型组织;而在Ms点附近的冷却速度应尽可能低,从而降低淬火内应力,减少工件变形与开裂。
因此,淬火时,除了要选用合适的淬火冷却介质外,还应改进淬火方法。
对形状简单的工件,常采用简易的单液淬火法,如碳钢用水或盐水液作冷却介质,合金钢常用油作冷却介质。
(4)回火冷却方式:碳钢回火时,一般采用在空气中冷却。
i贴吧新浪微博腾讯微博QQ空间人人网豆瓣MSN26
回答时间。
