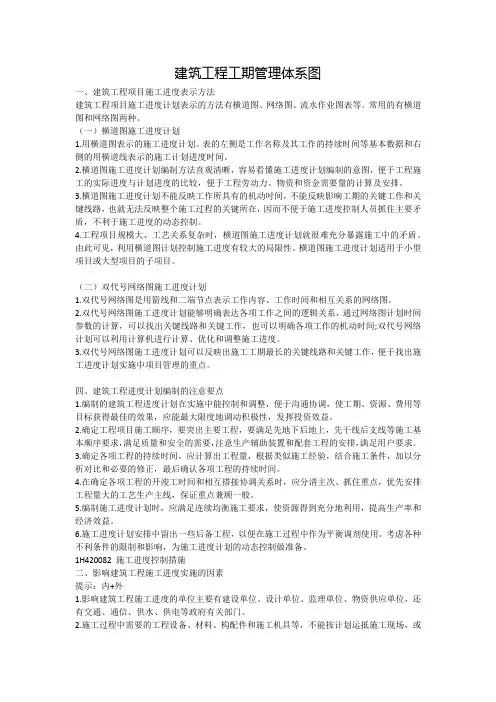

建筑工程工期管理体系图
建筑工程工期管理体系图一、建筑工程项目施工进度表示方法建筑工程项目施工进度计划表示的方法有横道图、网络图、流水作业图表等。
常用的有横道图和网络图两种。
（一）横道图施工进度计划1.用横道图表示的施工进度计划。
表的左侧是工作名称及其工作的持续时间等基本数据和右侧的用横道线表示的施工计划进度时间。
2.横道图施工进度计划编制方法直观清晰，容易看懂施工进度计划编制的意图，便于工程施工的实际进度与计划进度的比较，便于工程劳动力、物资和资金需要量的计算及安排。
3.横道图施工进度计划不能反映工作所具有的机动吋间，不能反映影响工期的关键工作和关键线路，也就无法反映整个施工过程的关键所在，因而不便于施工进度控制人员抓住主要矛盾，不利于施工进度的动态控制。
4.工程项目规模大、工艺关系复杂时，横道图施工进度计划就很难充分暴露施工中的矛盾。
由此可见，利用横道图计划控制施工进度有较大的局限性。
横道图施工进度计划适用于小型项目或大型项目的子项目。
（二）双代号网络图施工进度计划1.双代号网络图是用箭线和二端节点表示工作内容、工作时间和相互关系的网络图。
2.双代号网络图施工进度计划能够明确表达各项工作之间的逻辑关系，通过网络图计划时间参数的计算，可以找出关键线路和关键工作，也可以明确各项工作的机动时间;双代号网络计划可以利用计算机进行计算、优化和调整施工进度。
3.双代号网络图施工进度计划可以反映出施工工期最长的关键线路和关键工作，便于找出施工进度计划实施中项目管理的重点。
四、建筑工程进度计划编制的注意要点1.编制的建筑工程进度计划在实施中能控制和调整，便于沟通协调，使工期、资源、费用等目标获得最佳的效果，应能最大限度地调动积极性，发挥投资效益。
2.确定工程项目施工顺序，要突出主要工程，要满足先地下后地上，先干线后支线等施工基本顺序要求，满足质量和安全的需要，注意生产辅助装置和配套工程的安排，满足用户要求。
3.确定各项工程的持续时间，应计算出工程量，根据类似施工经验，结合施工条件，加以分析对比和必要的修正，最后确认各项工程的持续时间。
施工进度计划网络图及横道图
施工进度计划网络图及横道图基础施工进度计划网络图说明：1、基础工程75天，〔其中包括分中弹线1天、柱筋安装、和技术间歇在内〕；2、框架结构43天，〔其中包括水电暗管预埋时间在内〕；3、主体结构24天，〔其中包括水电暗管预埋时间在内〕；4、装修装饰92天，〔其中包括与其他水电等工程同步穿插施工〕；5、独立基础第一流水施工段总工期234天。
〔其中±以下75天，±以上159天〕6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。
本网络计划图为第一施工流水段的施工进度计划，独立基础±第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±以上施工任务。
每个流水施工段始终保持流水施工状态。
8、第二施工流水段5月10日入手下手施工，根蒂根基工程75天工期,7月24日竣工；框架布局43天工期，9月5日竣工；主体布局24天工期，9月29日竣工；装修装饰92天工期，12月30日竣工；9、桩根蒂根基施工另见桩根蒂根基进度计划网络图；10月16日竣工验收1天10月15日装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道92天21天12天7天17天25天10天内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土10天12天16天10天18天7月15日主体布局表里墙体砌筑GRC装饰线条、花架等制安墙体封顶24天2112天2210天2天24232842图例：表示次要工序〔不占工期〕表示主导工序表示主要工序〔占用工期〕阳台、露台、楼梯等栏杆制安圈过梁门窗框安装5天3天3天6月21日框架布局一层柱一层梁板混凝土养护屋面层柱屋面层梁板混凝土养护43天3天5天1天3天24天7天5月9日基础工程3挖自力根蒂根基土方自力根蒂根基垫层支模、砼浇筑自力根蒂根基支模456独立基础钢筋制安独立基础砼浇筑砼养护、砖基础土方回填73天30天6天6天5天3天7天16天2月25日施工放线挡土墙土方开挖挡土墙根蒂根基垫层、根蒂根基钢筋制安、墙身钢筋制安、支模、砼浇筑2天2天10天xx工程施工进度计划网络图说明：1、开工日期：2012年2月20日，竣工日期：2012年7月9日。
整理施工进度计划网络图及横道图
施工进度计划
整理人尼克
网络图及横道
附件3：施工进度表
