CD_ROM光盘驱动器的原理与检修
探讨修复光驱地可能
探讨修复光驱的可能在CD-ROM带给我们种种方便的时候，也要为CD-ROM光盘的磨损、划伤而烦恼。
有一些光盘，因为保管不善，表面严重受损；还有一些里面有非常重要的资料的CD-R，外表不错，就是读不出，让你看在眼里，急在心里......CD-ROM光盘的结构如图，可以看见，是非常简单的，可是，原理就不是那么简单了。
首先，CD-ROM(光驱)的激光头反射出激光，通过透明的“胶基板”，被“反射层”反射回来，“反射层”是一层特殊的材料，在刻录时已经被刻录机刻上了凹凸不平的小孔，但这个“孔”非常小，约22微米，肉眼是看不到的。
小孔的凹凸程度和信号有关。
可以说，整个光盘最重要的就是“反射层”；“胶基板”的作用是使光盘保持一点的形状，不会变形而影响整个光盘的平整；保护层是用来保护“反射层”不被其他有害物质腐蚀或防止被硬物刮伤，而且还可以让“反射层”的环境得到保护，不会因为环境－－例如长期将CD-ROM光盘放在潮湿的环境里－－而使“反射层”脱落。
这就可以解析为什么盗版的CD-ROM那么容易损坏了，由于成本问题，盗版的CD-ROM很多没有在光盘的背面涂上保换漆，使反射层很容易掉落。
图一由于反射层是刻有信号的，所以它的脱离，意味着这个区域的信号将永久丢失了。
任何光驱都无法将它读取出来，因为光驱不可能无中生有地读取出没有信号的CD-ROM光盘；不过，可以跳过去。
大家可以把一块盗版的CD-ROM对着灯光，可以看到有很多地方都透光了，很小，一般都像大头针的针口般。
可是，这对于CD-ROM 来说，可不是小事了。
当激光射到这个地方的时候，由于没有了反射层，激光没办法反射回来；另一方面，控制芯片因为没有接收到来自激光头对CD-ROM的反射信号，就会控制激光头重复读取这个区域，直到读出信号为止。
因此如果这个信号丢失了，控制芯片就会无限期地命令激光头读信号，而这个动作以前是控制芯片固定的，不会改变(是一个标准)；但现在可以通过“固件”来修改；例如，如果重复读取20次还是读不到信号，就放弃这个区域。
CD-ROM光驱常见故障
无法完全夹紧光盘，盗版光盘厚度不足，常出现这类问题。另一种原因 是上、下光盘夹间隙偏大，同样无法夹紧光盘。
解决方法：少数光盘打滑属于盘片厚度原因，可在光盘中心透明盘
基上对称贴上三段胶带纸，增加光盘厚度。大多数光盘都打滑属于光盘 盘夹间隙偏大，可采取人工方法缩小间隙。
光盘驱动器常见故障分析
• ⑸ 系统感染病毒，修改了注册表，屏蔽了光驱盘符。这 时系统表现为光盘盘符丢失，无法访问光驱。 • 解决方法：用杀毒软件清除病毒。 ⑹ 与虚拟光驱发生冲突 安装虚拟光驱后，物理光驱 “丢失”，原因是配置文件中 设置的可用盘符太少。 解决方法：用 Windows 自带的记事本程序打开 C 盘根目录 下的“ Config.sys ” 文件，加入 “ LASTDRIVE = Z ”， 保存后退出、重启后即可解决问题。 通常出现识别故障后先查软件，后查连接、设置，若确定无 误后才需要维修光驱。
得以减轻，这种情况下托盘推出应无问题。但这样做将导致开机后光驱主轴
电机不停转动，缩短光驱使用寿命。
光盘驱动器常见故障分析
⑵ 激光头故障 外在原因主要是灰尘。灰尘遮挡光线，光路受阻，读盘时好时坏。
解决方法：用棉签沾上蒸馏水清洗激光头，去除灰尘。注意不能
用酒精清洗，因为有些激光头上有一层保护层，酒精会溶解保护层。 另外有些激光头物镜用有机玻璃制成，酒精会融化有机玻璃，使其变
光盘驱动器常见故障分析
以上方法对双激光头 DVD 同样适用。在 DVD 光驱激光头电路板 上有两个小电位器，分别对应 DVD 和 CD。阻值为 600Ω左右的电位 器用于调节 CD – ROM 激光功率，阻值为 1KΩ左右的电位器用于调节 DVD – ROM 激光功率。 目前有些新式光驱采用两种方法保护激光头。一种方法是对激光 透镜等内部元件采用气密封装或双重防尘活门，防止灰尘进入激光头。 另一种方法是在光驱内部增加自动清洁机构，经常自动清洗激光头。 ⑶ 激光头小车运行故障
光盘驱动器
主讲人:李丹
光盘驱动器外部结构
DVD光盘驱动器内部结构
光驱的分类
CD-ROM 只读光驱 读 写 方 式 DVD-ROM CD-R/RW 可读写光驱 (刻录机) DVD刻录机
光盘的分类
CD-Audio(音乐CD) CD-ROM（CD只读光盘） DVD-ROM（DVD只读光盘） DVD-Audio(音乐DVD) DVD-Video(DVD视频) CD-R（一次性写入型） CD-RW（可多次读写） DVD-R（一次性写入型） DVD-RW（可多次读写）
光驱性能指标
1、数据传输率：表明光驱从光盘上读取数
据的快慢。
单速：是指最初的光驱读取速率150KB/S
但DVD是CD－ROM的9倍.
倍速是指光驱读盘的最大速度，用多Байду номын сангаас倍的
方式来标称。通常记作48X、52X等。
2、缓存大小：一般为256KB或512KB。 3、光盘容量：CD（700M左右） DVD(4.7GB－17GB) 4、接口方式：SATA (内置) USB (外 置)
一、选择题 1、某一款CD-RW的面板上刻有24X/8X/4X字样， 它的含义是（ A ） A、读取速度/刻录速度/擦写速度
B、读取速度/擦写速度/刻录速度
C、刻录速度/读取速度/擦写速度
D、刻录速度/擦写速度/读取速度 注：CD-RW有读、写、擦写三个速度指标，其 中读盘速度最高，其次为写速度，擦写速度最慢
5、光驱的容错性能：读取质量不好的
光盘能力。
光盘驱动器的使用
注意防震、防尘、散热 注意注意不要随意拆洗光驱 操作时要轻 不要使用劣质光盘
不要经常用光驱播放VCD影碟
光驱工作时不要打开光驱仓门
CD-ROM驱动器
CD-ROM驱动器随着多媒体计算机的普及，软件越来越庞大，CD－ROM只读光盘驱动器已经成为个人计算机的标准配置。
借助光盘驱动器，人们可以方便地获取、安装软件，获得更多的信息，阅读声图并茂内容广泛的电子图书。
给计算机装上CD－ROM驱动器，使计算机的使用更方便，功能更完善。

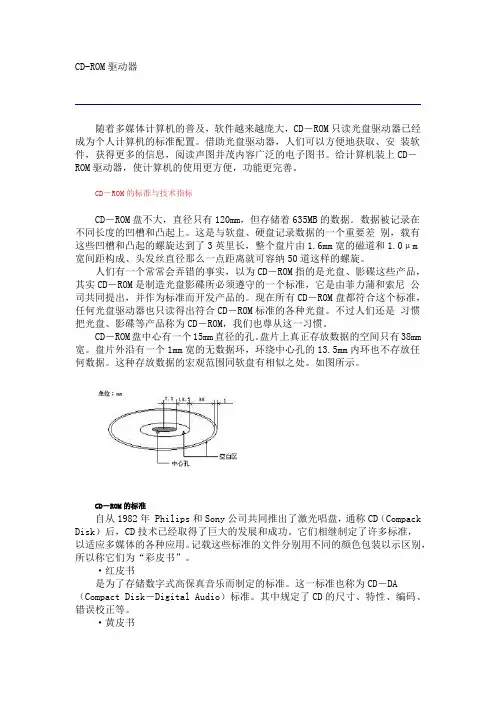

CD－ROM的标准与技术指标CD－ROM盘不大，直径只有120mm，但存储着635MB的数据．数据被记录在不同长度的凹槽和凸起上。
这是与软盘、硬盘记录数据的一个重要差别，载有这些凹槽和凸起的螺旋达到了3英里长，整个盘片由1.6mm宽的磁道和1.0μm宽间距构成、头发丝直径那么一点距离就可容纳50道这样的螺旋。
人们有一个常常会弄错的事实，以为CD－ROM指的是光盘、影碟这些产品，其实CD－ROM是制造光盘影碟所必须遵守的一个标准，它是由菲力蒲和索尼公司共同提出，并作为标准而开发产品的。
现在所有CD－ROM盘都符合这个标准，任何光盘驱动器也只读得出符合CD－ROM标准的各种光盘。
不过人们还是习惯把光盘、影碟等产品称为CD－ROM，我们也尊从这一习惯。
CD－ROM盘中心有一个15mm直径的孔。
盘片上真正存放数据的空间只有38mm 宽。
盘片外沿有一个1mm宽的无数据环，环绕中心孔的13.5mm内环也不存放任何数据。
这种存放数据的宏观范围同软盘有相似之处。
如图所示。
CD－ROM的标准自从1982年 Philips和Sony公司共同推出了激光唱盘，通称CD（Compack Disk）后，CD技术已经取得了巨大的发展和成功。
它们相继制定了许多标准，以适应多媒体的各种应用。
记载这些标准的文件分别用不同的颜色包装以示区别，所以称它们为“彩皮书”。
·红皮书是为了存储数字式高保真音乐而制定的标准。
这一标准也称为CD－DA （Compact Disk－Digital Audio）标准。
其中规定了CD的尺寸、特性、编码、错误校正等。
·黄皮书由于CD－DA的成功，加上它的存储容量大，人们就考虑用在个人电脑上进行其它数据的储存。
kj08光盘驱动器的维护与维修.ppt
2020年11月16日 星期一1时18分
第一节 光盘驱动器的基本结构及原理
3
36秒
1．光盘头 光盘头是光盘的读出系统，如同磁盘的磁头一样，它发射出来的激 光束照射到光盘的反光面上，被反光层反射后，经光电检测器将反射 回的激光束转换为电信号，再经电子线路处理后得到信号编码，编码 经译码后便得到读出的数据。光盘头得到从光盘表面反射回的激光束 信号，还可判断出聚焦误差、光道跟踪误差，这些误差信号使聚焦伺 服系统和径向光道跟踪伺服系统动作，将激光束调整到最佳位置。
第一节 光盘驱动器的基本结构及原理
6
36秒
利用该误差信号去控制光学头中的音圈电机，音圈电机带动物 镜上下移动，使激光束焦点(直径约1µm)始终落在光盘的信息面上。
2020年11月16日 星期一1时18分
第一节 光盘驱动器的基本结构及原理
7
36秒
(2)径向光道跟踪伺服系统的目的是使激光束始终落在光盘的 光道上。由于光盘上光道很密(每英寸16000条)，若光学头的激 光束径向移动读另一光道信息时，有可能会使激光束移动到两 光道之间，而未对准光道。径向光道跟踪伺服系统采用了与聚 焦伺服系统同一个音圈电机，此电机不但可以上下移动，还可 以沿光盘径向微量移动。所以物镜也可作径向微量移动，以使 得激光束始终落在光盘的光道上。如图8-6所示。
2020年11月16日 星期一1时18分
第一节 光盘驱动器的基本结构及原理
8
36秒
(3)光盘转速控制系统的目的是用来控制光盘的转速。光盘转 速的快慢是通过单位时间读出的编码多少来得知的，当读出的 编码比标定的多时，表示转速快了，反之转速慢了。因而，可 用这信号去控制光盘驱动马达的转速，使其保持在要求的速度 上。
光驱的工作原理
光驱的工作原理光驱是一种常见的电子设备，用于读取和写入光盘（如CD、DVD等）中的数据。
它的工作原理涉及光学、电子学和机械学等多个领域。
下面将详细介绍光驱的工作原理。
一、光驱的基本组成部分光驱主要由以下几个组成部分构成：1. 光学头：光学头是光驱中最关键的部分，它包括激光二极管、透镜和光电二极管等元件。
激光二极管发出的激光束通过透镜聚焦到光盘上，而光电二极管则用于接收反射回来的光信号。
2. 马达：光驱中的马达用于控制光盘的旋转速度。
通常有两个马达，一个用于控制光盘的旋转，另一个用于控制光头的移动。
3. 控制电路：光驱中的控制电路负责控制整个光驱的工作，包括马达的转速、光头的移动等。
4. 接口：光驱通过接口与计算机连接，常见的接口有IDE接口和SATA接口。
二、光驱的读取过程光驱的读取过程可以分为以下几个步骤：1. 光盘放入：用户将光盘放入光驱的光盘托盘中，并关闭托盘。
2. 托盘锁定：光驱通过马达将光盘托盘锁定在合适的位置，以确保光盘的稳定性。
3. 光头定位：控制电路根据用户的指令，控制马达将光头移动到光盘的指定位置。
4. 激光照射：激光二极管发出的激光束通过透镜聚焦到光盘上，照射在光盘的表面。
5. 光信号读取：光盘的表面有一层反射膜，当激光照射到反射膜上时，会发生反射。
光电二极管接收到反射回来的光信号，并将其转换成电信号。
6. 数据解码：控制电路对接收到的电信号进行解码，将其转换为计算机可以识别的数据。
7. 数据传输：解码后的数据通过接口传输给计算机，供计算机进行处理。
三、光驱的写入过程光驱的写入过程与读取过程类似，主要差别在于数据的写入。
以下是光驱的写入过程：1. 光盘放入：用户将可写入数据的光盘放入光驱的光盘托盘中，并关闭托盘。
2. 托盘锁定：光驱通过马达将光盘托盘锁定在合适的位置。
3. 光头定位：控制电路根据用户的指令，控制马达将光头移动到光盘的指定位置。
4. 激光照射：激光二极管发出的激光束通过透镜聚焦到光盘上，照射在光盘的表面。
第7章 光盘驱动器
76电脑组装与维护入门·进阶·提高7.1 CD-ROM 驱动器在日常生活中，人们把光盘驱动器又称为CD-ROM （Compact Disc-Read Only Memory ，只读光盘存储器）。
由于CD-ROM 光盘具有容量大、成本低、速度快、兼容性强、可靠性高等优点，现已成为多媒体应用的重要载体，众多的应用软件或游戏都被保存在光盘内。
7.1.1 光驱的结构及工作原理光驱的结构可以分为外部结构和内部结构，组成光驱的外部组件在外观上可以看得见，而内部组件必须要拆卸光驱后才能看到。
下面介绍光驱的结构和工作原理。
1．光驱的外观光驱的控制面板外观如图7.1.1所示。
图7.1.1 光驱的控制面板（1）耳机插孔。
连接耳机或音箱，可输出Audio CD 音乐。
（2）音量控制旋钮。
调节CD 音乐输出音量大小。
有的用两个数字按键代替模拟的旋钮。
（3）光盘托架。
用于放置光盘。
（4）读盘指示灯。
灯亮时，表示驱动器正在读取数据。
（5）强制弹出孔。
用于断电或其他非正常状态下打开光盘托架。
当断电或者其他原因导致无法弹出光盘时，可以用针或者回行针插入强制弹出孔，从而退出光盘托盘。
（6）播放键。
当CD 碟片放入光驱时，按此键可以播放CD ，也可以按此键选择下一首歌曲。
（7）弹出键。
按此键，可以将光盘托盘弹出或收回，以便于将碟片取出或放入。
如果正在播放CD 音乐，按一下停止播放音乐，再按一次就会弹出托盘。
2．光驱的内部结构CD-ROM 驱动器集光、电、机械于一体，内部结构非常复杂，总体上看CD-ROM 光驱主要由4大部分组成，即激光头组件、主轴电动机、光盘托架和启动机构。
（1）激光头组件。
包括激光头、聚焦透镜等组成部分，根据系统信号确定读取光盘数据，并通过数据电缆将数据传输到控制电路。
耳机插孔 音量控制按钮 读盘指示灯 强制弹出孔 播放键77光盘驱动器（2）主轴电动机。
压紧光盘后，带动光盘高速旋转。
（3）光盘托架。
CD-ROM驱动器
CD-ROM驱动器随着多媒体计算机的普及，软件越来越庞大，CD－ROM只读光盘驱动器已经成为个人计算机的标准配置。
借助光盘驱动器，人们可以方便地获取、安装软件，获得更多的信息，阅读声图并茂内容广泛的电子图书。
给计算机装上CD－ROM驱动器，使计算机的使用更方便，功能更完善。
CD－ROM的标准与技术指标CD－ROM盘不大，直径只有120mm，但存储着635MB的数据．数据被记录在不同长度的凹槽和凸起上。
这是与软盘、硬盘记录数据的一个重要差别，载有这些凹槽和凸起的螺旋达到了3英里长，整个盘片由1.6mm宽的磁道和1.0μm宽间距构成、头发丝直径那么一点距离就可容纳50道这样的螺旋。
人们有一个常常会弄错的事实，以为CD－ROM指的是光盘、影碟这些产品，其实CD－ROM是制造光盘影碟所必须遵守的一个标准，它是由菲力蒲和索尼公司共同提出，并作为标准而开发产品的。
现在所有CD－ROM盘都符合这个标准，任何光盘驱动器也只读得出符合CD－ROM标准的各种光盘。
不过人们还是习惯把光盘、影碟等产品称为CD－ROM，我们也尊从这一习惯。
CD－ROM盘中心有一个15mm直径的孔。
盘片上真正存放数据的空间只有38mm 宽。
盘片外沿有一个1mm宽的无数据环，环绕中心孔的13.5mm内环也不存放任何数据。
这种存放数据的宏观范围同软盘有相似之处。
如图所示。
CD－ROM的标准自从1982年 Philips和Sony公司共同推出了激光唱盘，通称CD（Compack Disk）后，CD技术已经取得了巨大的发展和成功。
它们相继制定了许多标准，以适应多媒体的各种应用。
记载这些标准的文件分别用不同的颜色包装以示区别，所以称它们为“彩皮书”。
·红皮书是为了存储数字式高保真音乐而制定的标准。
这一标准也称为CD－DA （Compact Disk－Digital Audio）标准。
其中规定了CD的尺寸、特性、编码、错误校正等。
·黄皮书由于CD－DA的成功，加上它的存储容量大，人们就考虑用在个人电脑上进行其它数据的储存。
光驱原理图
光驱原理图
光驱是一种用于读取和写入光盘的设备，它利用激光技术来实现数据的读取和写入。
光驱原理图是指光驱内部的结构和工作原理的图示，通过它可以更直观地了解光驱的工作方式和原理。
光驱的原理图主要包括以下几个部分，激光头、马达、光学镜头、光盘托盘和控制电路。
激光头是光驱的核心部件，它负责发射激光束并读取光盘上的数据。
马达则用于控制光盘的旋转，使光驱能够在不同位置读取数据。
光学镜头则是用来聚焦激光束，确保数据的准确读取和写入。
光盘托盘则是用来放置光盘的载体，它可以在光驱内部进行进出操作。
控制电路则是用来控制光驱的各项功能，确保其正常工作。
在光驱的工作过程中，激光头首先发射激光束，然后通过光学镜头聚焦在光盘的表面上。
光盘的数据以微小的坑和浮雕的形式存储在其表面上，当激光束照射到这些区域时，就会产生反射或散射。
激光头通过检测这些反射或散射的光信号来读取数据。
而在写入数据时，激光头则会通过调整激光的强度来改变光盘表面的微小结构，从而实现数据的写入。
光驱的原理图展示了这些部件之间的关系和工作原理，通过它可以更清晰地了解光驱的内部结构和工作方式。
同时，光驱的原理图也为光驱的维护和维修提供了重要的参考依据，可以帮助技术人员更快速地定位和解决故障。
总的来说，光驱原理图是对光驱内部结构和工作原理的直观展示，通过它可以更深入地了解光驱的工作方式和原理。
它对于用户和技术人员来说都具有重要的参考价值，可以帮助他们更好地使用和维护光驱设备。
光驱的工作原理
光驱的工作原理光驱是一种常见的外部存储设备，用于读取和写入光盘（如CD、DVD等）中的数据。
它的工作原理涉及到光学、电子学和机械学等多个领域的知识。
下面将详细介绍光驱的工作原理。
一、激光的发射和聚焦光驱内部的激光器是光驱工作的核心部件之一。
激光器会发射一束高能光束，这束光经过光学系统的聚焦镜头后，会变得更加集中和准确。
光驱中通常使用的是半导体激光器，如半导体激光二极管。
二、光盘的读取1. 光盘的结构光盘通常由两层构成，上层是保护层，下层是数据层。
数据层上有许多微小的凹坑和凸垄，这些凹坑和凸垄代表着数字信息。
2. 光束的反射当光束照射到光盘上时，凹坑和凸垄会对光束产生不同的反射。
凹坑会使光束散射，而凸垄会使光束集中。
通过检测光束的反射情况，可以获取到数字信息。
3. 光电检测光驱内部有一个光电传感器，用于检测经过光盘反射的光束。
光电传感器会将光束的强度转化为电信号，并通过电路处理和解码，得到数字信息。
4. 数据解码和纠错由于光盘上的数字信息容易受到噪声和损坏的影响，因此光驱还需要进行数据解码和纠错。
光驱内部的电路会对接收到的信号进行解码，并使用纠错算法来修复受损的数据。
三、光盘的写入除了读取光盘上的数据，光驱还可以将数据写入光盘。
写入数据的过程相对复杂，主要包括以下几个步骤：1. 激光的调节光驱内部的激光器会发射一束高能光束，通过调节激光的功率和聚焦度，使其能够在光盘上留下可读取的数据。
2. 数据的编码和转换要将数据写入光盘，首先需要将数据进行编码和转换。
常用的编码方式有曼彻斯特编码、八-十四调制编码等。
编码后的数据会被转换成光驱能够识别的信号。
3. 光盘的记录光驱内部有一个激光头，它会将激光聚焦在光盘的数据层上，并在数据层上留下微小的凹坑和凸垄，以记录数据。
这个过程通常被称为“刻录”。
4. 数据的验证和纠错写入数据后，光驱会对写入的数据进行验证和纠错。
通过读取刻在光盘上的数据，光驱可以判断写入的数据是否准确，并使用纠错算法修复可能存在的错误。
光驱
容错性
尽管高速光驱的数据读取技术已经趋于成熟，但仍有一些产品为了提高容错性能，采取调大激光头发射功率 的办法来达到纠错的目的，这种办法的最大弊病就是人为地造成激光头过早老化，减少产品的使用寿命。
稳定性
稳定性是指一部光驱在较长的一段时间(至少一年)内能保持稳定的、较好的读盘能力
读盘速度
读盘速度
容错能力
容错能力
相对于读盘速度而言，光驱的容错性显得更加重要。或者说，稳定的读盘性能是追求读盘速度的前提。由于 光盘是移动存储设备，并且盘片的表面没有任何保护，因此难免会出现划伤或沾染上杂物质情况，这些小毛病都 会影响数据的读取。为了提高光驱的读盘能力，厂商献计献策，其中，“人工智能纠错（AIEC）”是一项比较成 熟的技术。AIEC通过对上万张光盘的采样测试，“记录”下适合他们的读盘策略，并保存在光驱BIOS芯片中。以 方便光驱针对偏心盘、低反射盘、划伤盘进行自动的读盘策略的选择。由于光盘的特征千差万别，所以市面上少 数光驱产品还专门采用了可擦写BIOS技术，使得DIYer可以通过在现方式对BIOS进行实时的修改，所以说Flash BIOS技术的采用，对于光驱整体性能的提高起到了巨大的作用。
P－CAV技术(Partial CAV：局部恒定角速度)则是融合了CLV和CAV两者精华形成的一种技术。当检测光头 读盘片的内环数据时，旋转速度保持不变，使数据传输速率得以增加而当检测光头读取外环数据时，则对旋转 速度进行提升。
CPU占用时间
CPU占用时间(CPIU Loading)指CD—ROM光驱在维持一定的转速和数据传输速率时所占用CPU的时间。该指 标是衡量光驱性能的一个重要指标，从某种意义上讲，CPU的占用率可以反映光驱的BIOS编写能力。优秀产品可 以尽量减少CPU占用率，这实际上是一个编写BIOS的软件算法问题，当然这只能在质量比较好的盘片上才能反映。 如果碰上一些磨损非常严重的光盘，CPU占用率自然就会直线上升，如果用户想节约时问，就必须选购那些读 “磨损严重光盘”的能力较强、CPu占用率较低的光驱。从测试数据可以看出，在读质量较好的盘片时，最好的 与最差的成绩相差不会超过两个百分点，但是在读质量不好的盘片时，差距就会增大。
光驱工作原理
光驱工作原理光驱是一种常见的外部存储设备，用于读取和写入光盘（如CD、DVD、蓝光光盘）上的数据。
它的工作原理可以分为读取和写入两个过程。
一、光驱的读取过程：1. 光学头的作用：光驱内部有一个光学头，它由激光二极管、光学透镜和光电二极管组成。
激光二极管发出一束激光，通过光学透镜聚焦形成一个小的光斑。
2. 光斑的扫描：光驱将光斑沿着光盘上的螺旋轨道进行扫描，光斑的位置由光学头的移动控制。
3. 光斑的反射：当光斑照射到光盘上，光盘表面的凹凸不平会导致光的反射不同。
凹陷处会使光反射到光电二极管上，光电二极管会将光信号转化为电信号。
4. 信号的解码：光电二极管将接收到的电信号传递给解码器，解码器将电信号转化为数字信号，表示光盘上的数据。
5. 数据的传输：解码器将解码后的数据传输给计算机系统，供计算机系统进行读取和使用。
二、光驱的写入过程：1. 激光的调制：计算机系统将要写入的数据转化为数字信号，传输给光驱的解码器。
2. 光斑的生成：解码器将数字信号转化为模拟信号，控制激光二极管发出的激光的强弱和持续时间，从而生成一个模拟的光斑。
3. 光斑的烧写：光斑照射到光盘上，光盘表面的特殊材料（如感光层）会受到激光的照射而发生物理或化学变化，形成一个微小的坑或凸起。
4. 数据的编码：光驱将要写入的数据编码成模拟信号，并通过激光的照射将模拟信号转化为光盘上的凹凸变化，从而记录数据。
5. 数据的校验：写入过程完成后，光驱会进行数据的校验，确保数据的准确性和完整性。
光驱工作原理的关键在于激光的发射、光斑的扫描和反射、信号的解码和编码等过程。
通过这些过程，光驱能够实现对光盘上数据的读取和写入。
在实际应用中，光驱的读取速度和写入速度、光盘的类型和质量等因素都会影响光驱的性能和使用体验。
需要注意的是，光驱在读取和写入过程中会产生一定的噪音和热量，因此在使用时要注意散热和保持通风良好的环境。
另外，光盘的表面容易受到划伤和污染，使用时要注意保护光盘的表面，避免影响光驱的读取和写入效果。
光盘驱动器的基本结构及原理
CD-ROM是光盘中的一种，直径为12cm，存储容量可达650MB-740MB，存贮量可达6亿个数据字符以上，如果单纯存放文字，一张光盘相当于15万张16开的纸。
而光盘驱动器已成为计算机系统必备的外部存储设备之一。
8.1 光盘驱动器的基本结构及原理8.1.1 光盘驱动器的结构光驱由机械器件、电子器件和光学器件三部分组成。
其结构包括光盘头、激光器、光电检测器、光学器件和伺服控制系统等。
如图8-1所示。
1．光盘头光盘头是光盘的读出系统，它发射出来的激光束照射到光盘的凹凸反光面上，被反光层反射后，经光电检测器将反射回的激光束转换为电信号，再经电子线路处理后得到信号编码，编码经译码后便得到读出的数据。
光盘头得到从光盘表面反射回的激光束信号，还可判断出聚焦误差、光道跟踪误差，这些误差信号使聚焦伺服系统和径向光道跟踪伺服系统动作，将激光束调整到最佳位置。
光盘头的结构原理如图8-2所示。
2．激光器激光器由激光二极管和聚焦透镜等组成。
砷化镓半导体激光器可发射出波长为0.78祄、输出功率为0.5mW的激光束。
3．光电检测器光电检测二极管将从光盘表面反射回的激光束转换为电信号，由电信号强弱的变化，便可检测出该信号是来自光盘的凹区、凸区还是两区交界处，并得到聚焦误差、光道跟踪误差及速度误差等，从而由伺服控制系统进行实时调整。
4．光学器件如图8-3所示，包括光栅、激光束分离器、放大镜等，准直透镜将激光束变成圆柱形光束。
激光束分离器(半反镜)使反射回的激光束射向光电检测二极管，物镜由音圈电机带动下上下移动和沿盘片的径向微量移动，使激光束焦点始终落在光盘的光道上。
5．伺服控制系统在光盘驱动器中，有三个基本伺服控制系统：聚焦伺服系统、径向光道跟踪伺服系统和光盘转速控制系统。
(1)聚焦伺服系统的目的是进行自动聚焦。
聚焦误差检出方式一般采用非点收差法，非点收差法就是根据光盘反射面位置的变化，反射光的聚焦位置移动，通过圆柱面透镜对投影光形状进行变化，用4分割PD差动检出，如图8-4所示。
计算机硬件基础 第32章 CD-ROM和DVD
第32章 CD-ROM和DVD
3、注塑生产： 注塑机是由一个模片和模具组成，模片就是我 们在母版作工序中的最终产品，通过它可以在盘基 上形成信息面。 模具则是一个光滑的表面（读取面），再加热 筒中熔融的聚碳酸脂被传送到模具中，同时模片和 模具闭合形成一个空腔，在空腔内注入聚碳酸脂的 同时，加热筒的螺杆转动，推动模片向前移动，给 聚碳酸脂一个压力，使其表面同两边的模具完全贴 合，并开始强制冷却。
第32章 CD-ROM和DVD
CD－R染料的读写原理 CD-R有机染料数字光存储中，写入信息时记录 介质产生不可逆的物理化学变化，形成永久性的记 录。写入时10mW左右的激光束在记录介质膜层上 聚焦成直径约1mm的微光斑，能量密度达 106W/cm2, 在不到1ms定的记录信息点。
第32章 CD-ROM和DVD
和主板、显卡、Modem等配件一样，光驱也 有BIOS。这是一片由HOLTEK公司生产的芯 片，属于EPROM芯片，容量有512KB，不可 刷写。所以该光驱不能够通过软件来更新 Fireware（固件），大多数光驱均采用了可 刷新的Flash ROM。Βιβλιοθήκη 第32章 CD-ROM和DVD
第32章 CD-ROM和DVD
这个过程一般为3~5秒钟，一张光盘的质量好 坏取决于模片的质量、加热的温度、螺杆的 压力和冷却的时间。模片质量不好就无法保 证数据的准确；加热温度和螺杆的压力与模 片同聚碳酸脂的贴合度有直接关系，贴合度 低就无法保证信息的正确。
第32章 CD-ROM和DVD
4、溅射： 反射层下面的工序就是真空溅射反射层，溅射 工艺也是在一体机里面完成的。 其原理是将高纯度的铝做成圆形的"铝靶"，上 下通正负极，中间真空并充填惰性气体。当通电的 时候，铝靶上的铝原子受电子冲击溅射到光盘的信 息面上，从而形成一个反射层。铝靶同光盘之间的 距离很短，并有一对铜制的比光盘稍小的圆环，防 止铝溅射到光盘以外。
CD-ROM光驱的使用与维修
CD-ROM光驱的使用与维修
徐群岭
【期刊名称】《中国电化教育》
【年(卷),期】2002(000)002
【摘要】@@ 与微机的其它配件相比,光驱的使用寿命较短,在实际使用中出故障的时候较多.因而在使用中要特别注意其正确使用,尽量延长其使用寿命.本文浅谈CD-ROM在使用中的注意事项,并探讨其故障的维修方法.
【总页数】2页(P77-78)
【作者】徐群岭
【作者单位】山东省潍坊学院南校区教务处,261041
【正文语种】中文
【中图分类】G4;TP3
【相关文献】
1.走向经典的CD-ROM光驱 [J], spiceboy
2.CD-ROM光驱故障诊断与维护 [J], 梅维安
3.全面维护CD-ROM光驱 [J], 张扬
4.识别真假LG 52X CD-ROM光驱 [J],
5.慧眼辨真假--识别真假LG 52X CD-ROM光驱 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
CD-ROM CD-RW DVD-ROM工作原理
SF-W03EX optics system
OPU(Optical Pick-up Unit)
Model no: SF-W03EX/Sanyo Max power out of objective lens:28 mW LD driver: EL6274 As seen from light receiving side D C Focus: Astigmatism GE FH
Wobble信號包括了一個時間碼ATIP,在空白的 CD-R上是用ATIP,如果是已燒錄的CD-R或CDROM是Q CODE來取出時間碼. Wobble除了ATIP(Absolute Time in Pre-groove) 之外,在一個空白的CD-R上,SERVO也是靠 Wobble來tracking 及focus.
CD-R/RW光碟片燒錄原理
CD-RW:CD-RW采用先進的相變(Phase Change)技術.在CD-RW碟片內部鍍了一層 200~500埃(1埃=10-8CM)的薄膜,在刻錄時, 高功率的激光照射到CD-RW碟片的介質層 CD-RW 時,會產生結晶(Crystalline)和非結晶 (Amorphous)的相變化,利用兩相同間反射 率的不同進記錄.而且記錄層的結晶/非對晶 過程是可逆的,所以可重復擦寫.
MPU是整個機器的大腦，負則監控所有 是整個機器的大腦， 是整個機器的大腦 IC及執行 及執行BIOS(base input output system) 及執行 中央之指令協調DSP與interface之資料與 中央之指令協調 與 之資料與 命令之傳遞執行。 命令之傳遞執行。
界面控制(Interfacecontrolle ) 界面控制
PRE-AMP的功能 的功能
AMP負責將 負責將photodiode(光電二極管 信 光電二極管)信 負責將 光電二極管 號射頻以放大並偵測，伺服(TE：循軌錯 號射頻以放大並偵測，伺服 ： 聚焦錯誤)動作之狀況予 誤；FE：聚焦錯誤 動作之狀況予 聚焦錯誤 動作之狀況予DSP。 。 它主要負責驅動，控制光學頭聚焦、 它主要負責驅動，控制光學頭聚焦、 循軌線圈信號，如不良會造成：聚焦、 循軌線圈信號，如不良會造成：聚焦、 循軌動作錯誤。 循軌動作錯誤。
光盘驱动器的维护与维修
2019年1月18日 星期五2时5分11 秒
任务1 光盘驱动器的基本结构及原理
11
2．CD-ROM盘中数据的存放方式 1）光道 磁盘(包括软盘和硬盘)格式化后，被划分磁面(对于软盘来说0面 和1面)，每面分成若干磁道。磁道是一簇半径不同的同心圆，如 图8-3 所示。外围处的磁道长，内圈处的磁道短，由于采用的是 等容量存储方式，所以内圈磁道存储密度要比外圈磁道密度高。 磁道是按磁体磁化的方向来表征存储的“1”或“0”信息。 CD-ROM盘上的光道也是用来存储信息的，光道是用凸坑、凹坑 及凸坑和凹坑形成的坑边，对激光束的反射率不同来区别“1”和 “0”信息。 CD-ROM的光道是一个完整的螺旋形(为等距螺旋线)，如图8-8 所示，螺旋线开始于CD-ROM的中心，光盘的光道上不分内外圈， 其各处的存储密度相同(等密度存储方式)。
2019年1月18日 星期五2时5分11 秒
任务1 光盘驱动器的基本结构及原理
13
2）扇区 CD-ROM上的扇区要复杂得多，CD-ROM是在CD-DA(数字音频 光盘 ) 基础上发展起来的，数据存放的物理格式类似于 CD-DA 。 CD-ROM定义了三种物理扇区方式，即扇区方式0(Sector Mode 0)、 扇区方式1(Sector Mode 1)、扇区方式2(Sector Mode 2) 。
2019年1月18日 星期五2时5分11 秒
任务1 光盘驱动器的基本结构及原理
10
二、CD-ROM光盘结构和盘中数据的存放方式 1．CD-ROM光盘结构 CD-ROM 光盘的直径为 4.75 英寸 (12cm) ，中心装卡孔为 15 毫米， 厚度为l.2mm，重量约为14～18g。标有字符一面为盘片的最上层， 其实是一层涂了漆的保护层；第二层是铝膜反射层，可反射激光 束；第三层是聚碳酸脂透明基片。光盘制作时，是将数据从模片 上转移到塑料基片上。将光学等级的塑料所制成的熔化树脂注入 在一个高精度的注塑模具空腔内，模具的一面是模片。 这一过程只需要几秒钟，其产品是一个 其中一面有预刻槽和数据点的塑料盘， 预刻槽用来对光道进行径向定位。然后 塑料盘载有数据的一面用溅镀法镀上一 层极薄纯铝，形成反光层。最后是在铝 表面再加上一层坚固的漆膜。这一层漆 保护铝膜不会被划伤，不会氧化，并可 作为标签印刷的工作表面。
CD-ROM光驱故障诊断与维护
CD-ROM光驱故障诊断与维护
梅维安
【期刊名称】《内蒙古科技与经济》
【年(卷),期】2003(000)010
【摘要】CD-ROM光驱是目前微型计算机不可缺少的基本配件之一.了解CD-ROM光驱的结构是故障判断与维护的前提.就CD-ROM本身的故障而言,常出现的往往主要在驱动机械部分和激光读出部分,其次故障发生在连线接触不良或损坏,电源、电路、信号通路故障,半导体器件损坏,软件故障等.熟练掌握相应的诊断与维护技术,成为CD-ROM维护的关键.
【总页数】2页(P107-108)
【作者】梅维安
【作者单位】包头师范学院计算机系,内蒙古,包头,014030
【正文语种】中文
【中图分类】TP333.4
【相关文献】
1.CD-ROM光驱的使用与维修 [J], 徐群岭
2.走向经典的CD-ROM光驱 [J], spiceboy
3.全面维护CD-ROM光驱 [J], 张扬
4.识别真假LG 52X CD-ROM光驱 [J],
5.慧眼辨真假--识别真假LG 52X CD-ROM光驱 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
cd伺服维修及原理
CD碟机伺服电路故障分析与检修伺服电路是CD机的核心电路之一，其作用是机器工作时，保证激光头准确地跟踪扫描光盘上的信息轨迹，从而有效地拾取其声音信号。
因为信息纹的宽度只有0.5μm，轨迹与轨迹之间节距只有1.6μm，光碟在旋转中信号面必然有一定的波动，所以要保证激光头准确读取信息，必须设置精密的伺服电路，用以进行自动控制。
这种伺服电路如同录像机伺服电路一样，均是通过取样和比较，产生误差信号来进行控制的，同样具有速度伺服和相位伺服两个环路。
虽然现在的CD机中均采用全数字伺服电路，使性能进一步稳定可靠，但其结构仍然复杂，而且牵连甚广，一旦发生故障，维修起来比较困难。
本文介绍CD机伺服电路的故障特点、故障根源和检修逻辑，并结合实例示出检修方法。
一、伺服电路的故障特点CD机伺服电路具体包括聚焦、循迹、进给和主导轴伺服等电路，其中任何一种伺服电路发生故障都会使机器不能准确拾取光盘信息,声音质量下降，甚至不能工作。
聚焦伺服出现故障，会导致不能正确检索而读不出曲目(俗称“不读盘”)，微处理器则认为无光盘而指令停机。
循迹伺服出现故障，则会使声音质量明显降低，出现严重的“跳音”现象，有的还出现停顿和死机现象。
主导轴伺服发生故障主要表现在主轴电机不转或转速不正常，而主轴电机不转或转动失速严重会造成不能重放或保护停机。
伺服电路之间相互关联，而且与其它电路也有着内在的联系。
比如，进给伺服的取样信号取自循迹误差信号，并作为循迹的粗调。
在电路结构上，主导轴电机、循迹进给电机驱动、及循迹线圈、聚焦线圈驱动共用同一驱动电路，甚至和托盘电机共用同一驱动电路。
因此，只要驱动电路出故障，将造成多个伺服电路工作不正常。
再者，伺服系统还与前置放大、伺服控制电路、供电电路、微处理器电路，以及激光头有着重要联系，这些电路和器件中的任何一个有故障都会造成伺服系统工作失常。
另外，伺服系统的工作受系统控制并遵循一定的工作程序，即由加载→激光头回内极限位置→激光管供电发光→聚焦搜索→主导轴旋转→读盘并显示总曲目(TOC)→根据人工指令等这样的顺序进入相应的工作状态。
