MAX7219
max7219资料及电路图
MAX7219是MAXIM公司生产的串行输入/输出共阴极数码管显示驱动芯片，一片MAX7219可驱动8个7段（包括小数点共8段）数字LED、LED条线图形显示器、或64个分立的LED发光二级管。
该芯片具有10MHz传输率的三线串行接口可与任何微处理器相连，只需一个外接电阻即可设置所有LED的段电流。
它的操作很简单，MCU只需通过模拟SPI三线接口就可以将相关的指令写入MAX7219的内部指令和数据寄存器，同时它还允许用户选择多种译码方式和译码位。
此外它还支持多片7219串联方式，这样MCU就可以通过3根线（即串行数据线、串行时钟线和芯片选通线）控制更多的数码管显示。
MAX7219的外部引脚分配如图1所示及内部结构如图2所示。
图1 MAX7219的外部引脚分配图2 MAX7219的内部引脚分配各引脚的功能为：DIN：串行数据输入端DOUT：串行数据输出端，用于级连扩展LOAD：装载数据输入CLK：串行时钟输入DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流SEG A~SEG G DP 7段驱动和小数点驱动ISET：通过一个10k电阻和Vcc相连，设置段电流MAX7219有下列几组寄存器：（如图3）MAX7219内部的寄存器如图3，主要有：译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。
编程时只有正确操作这些寄存器，MAX7219才可工作。
图 3 MAX7219内部的相关寄存器分别介绍如下：（１）译码控制寄存器（X9H）如图4所示，MAX7219有两种译码方式：B译码方式和不译码方式。
当选择不译码时，8个数据为分别一一对应7个段和小数点位；B译码方式是BCD译码，直接送数据就可以显示。
实际应用中可以按位设置选择B译码或是不译码方式。
图4 MAX7219的译码控制寄存器（２）扫描界限寄存器（XBH）如图5所示，此寄存器用于设置显示的LED的个数（1~8），比如当设置为0xX4时，LED 0~5显示。

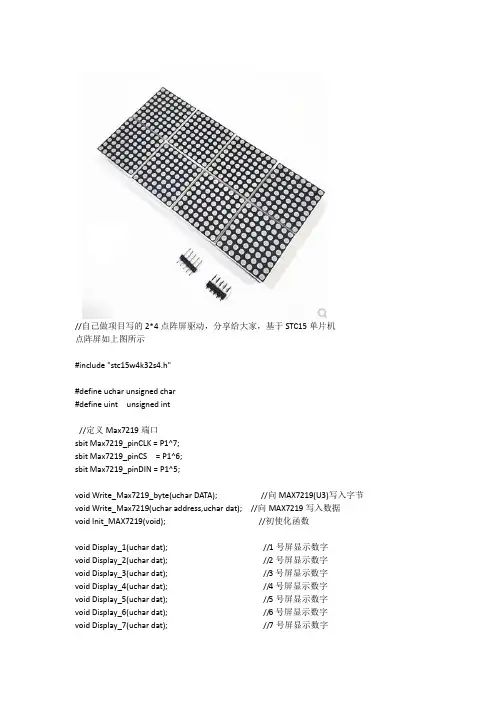

点阵屏驱动程序(MAX7219)
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Max7219_pinCS=1;
Write_Max7219(0,0); //清除缓冲区数据，消除显示误差
}
}
void Display_4(uchar dat)
{
uchar i;
{0x00,0x70,0x88,0x80,0x80,0x80,0x88,0x70},//C16
};
//--------------------------------------------
//功能：向MAX7219(U3)写入字节
//入口参数：DATA
//出口参数：无
//说明：
void Write_Max7219_byte(uchar DATA)
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Write_Max7219_byte(0);
Max7219_pinCS=1;
Write_Max7219(0,0); //清除缓冲区数据，消除显示误差
Write_Max7219(7,0);//清除缓冲区数据，消除显示误差
Write_Max7219(8,0);//清除缓冲区数据，消除显示误差
}
/***************************************************/
void Display_1(uchar dat)
{
Write_Max7219_byte(0);
MAX7219单片以及级联驱动程序
MAX7219单片以及级联驱动程序2011-03-20 09:40说明一下：这个word版式是从百度上下载的，在原版中，作者只是写了驱动一片MAX7219的程序。
本人作为菜鸟，第一次使用MAX7219就用了两片级联来驱动15个数码管，按照原版程序驱动一片MAX7219是没有问题的，但是，驱动两片MAX7219就不行了。
自己先认真看了MAX7219的DataSsheet，因为英语是个二把刀，看的迷迷糊糊，似懂非懂(可见英语还是很重要的)，又在网上搜索也没发现有正确的程序(都是有点儿问题，上网贴出来请教各位大虾的)，没办法只能自力更生了，终于调出来了。
将原版增删修改，传上来共享，希望对以后某位菜鸟第一次使用MAX7219时有所帮助啦，嘿嘿！/**************************************************************** *常用符号定义******************************************************************/#define uchar unsigned char/**************************************************************** *定义MAX7219寄存器******************************************************************/#define REG_NO_OP 0x00 //定义空操作register#define DIG_1 0x01 // 定义数码管1 register#define DIG_2 0x02 // 定义数码管2 register#define DIG_3 0x03 // 定义数码管3 register#define DIG_4 0x04 // 定义数码管4 register#define DIG_5 0x05 // 定义数码管5 register#define DIG_6 0x06 // 定义数码管6 register#define DIG_7 0x07 // 定义数码管7 register#define DIG_8 0x08 // 定义数码管8 register#define REG_DECODE 0x09 // 定义解码控制register#define REG_INTENSITY 0x0a // 定义显示亮度register#define REG_SCAN_LIMIT 0x0b // 定义扫描限制register#define REG_SHUTDOWN 0x0c // 定义"shutdown"模式register#define REG_DISPLAY_TEST 0x0f // 定义"display test"模式register#define INTENSITY_MIN 0x00 // 定义最低显示亮度#define INTENSITY_MAX 0x0f // 定义最高显示亮度/****************************************************************** * 定义硬件引脚连接******************************************************************/#define DATA P2^3; //定义P3_5连接MAX7219 DATA引脚#define CLK P2^5; //定义P3_4连接MAX7219 CLK 引脚#define CS P2^4; //定义P3_3连接MAX7219 CS 引脚/***************************************************************** * 共阴极七段数码管显示对应段查询表（数字0-9分别对应code_table[0]-[9]）***********************************************************/uchar code code_table[10]={0x7e,0x30,0x6d,0x79,0x33,0x5b,0x5f,0x70,0x7f,0x7b}; /*采用数组*//****************************************************************** * MAX7219_Send()描述: 向MAX7219传送一字节数据Arguments : dataout = data to sendReturns : none******************************************************************/ void send (uchar datain){char I，temp;for (i=8; i>0; i--){CLK=0; // CLK 置低temp=datain&0x80;if (temp==0x80) // 判断并输出一位DATA=1; // 输出"1"else // 或DATA=0; // 输出"0"datain<<=1; //datain左移位，以便再次与0x80按位与CLK=1; // CLK 置高}}/**************************************************************** * MAX7219_Write()/MAX7219_Write_1()描述: 向 MAX7219 写命令Arguments : reg_number = register to write todataout = data to write to MAX7219Returns : none************************************************************** */ void MAX7219_Write (uchar add1, uchar dat1) //向第一片MAX7219写数据{CS=0; // CS置低选通MAX7219send(add1); // 写register number 到MAX7219send(dat1); // 写data 到MAX7219CS=1; // 利用CS上升沿锁存以上移位进输入的16位数据}void MAX7219_Write_1(uchar add2,uchar dat2) //向第二片MAX7219写数据{CS=0;sent(add2);sent(dat2);CLK=1; // 第16.5个时钟周期，数据从第一片MAX7219的DOUT端开始输出sent(REG_NO_OP); //对第一片MAX7219进行空操作，sent(0x00);CS=1;}/******************************************************************** MAX7219_DisplayChar()描述: 使某一位显示一个数字Arguments : digit = digit number (0-7)character = character to display (0-9, A-Z)Returns : none****************************************************************/void MAX7219_DisplayChar (char digit, char character){MAX7219_Write(digit, character);}PS：这个函数可以不要，直接调用写数据函数就可以了(原版)/******************************************************************** MAX7219_Clear()/MAX7219_clear_1()描述: 清除所有位的显示Arguments : noneReturns : none*****************************************************************/ void MAX7219_Clear (){uchar i;for (i=0; i < 8; i++)MAX7219_Write(i, 0x00); // 清除第一片MAX7219所有位的显示}void MAX7219_Clear_1(){uchar i;for(i=1;i<=8;i++)MAX7219_Write_1(i,0x00); //清除第二片MAX7219所有位的显示}PS：可以两片一起清楚数据，但建议分开较好。
MAX7219应用电路
MAX7219的PROTEUS仿真MAX7219是美国MAXIM(美信)公司生产的串行输入/输出共阴极显示驱动器。
它采用了3线串行接口，传送速率达10M数据，能驱动8位七段数字型LED或条形显示器或64只独立的LED。
MAX7219内置BCD码译码器、多路扫描电路、段和数字驱动器和存储每一位的8*8静态RAM。
能方便的用模拟或数字方法控制段电流的大小，改变显示器的数量；能进入低功耗的关断模式（仅消耗150uA电流，数据保留）；能方便地进行级联。
可广泛用于条形图显示、七段显示、工业控制、仪器仪表面板等领域。
而且其最重要的一点是，每个显示位都能个别寻址和刷新，而不需要重写其他的显示位，这使得软件编程十分简单且灵活。
MAX719后缀表示其封装方式和工作温度，如表所示：一. MAX7219的结构和功能1．引脚说明MAX7219的引脚排列如图所示，各引脚功能叙述如下：（1）脚：DIN，串行数据输入。
在CLK的上升沿到来时，数据被移入到内部的16位移位寄存器中。
（2）、（3）、（5）~（8）、（10）、（11）脚：DIG0—DIG7，输入。
8位数字位位选线，从共阴极显示器吸收电流。
（4）、（9）脚：GND，地。
两个引脚必须连接在一起。
（12）脚：LOAD，数据装载输入端。
在LOAD上升沿，移位寄存器接受的数据被锁存。
（13）脚：CLK，时钟输入端，最高时钟频率10MHz。
在CLK的上升沿，数据被移入到内部的16位移位寄存器中。
在CLK的下降沿，数据从DOUT脚输出。
（14）~(15)、（20）~（23）脚：输出。
七段驱动器和小数点驱动器。
它供给显示器电流。
（18）脚：ISET，电流调节端。
通过一个电阻和VCC相连，来调节最大段电流。
（19）脚：VCC。
电源输入端。
（24）脚：DOUT。
串行数据输出。
输入到DIN的数据在16.5各时钟周期后，在DOUT端有效。
该脚常用于几个MAX7219的级联。
2．串行数据传送的说明MAX7219采用串行寻址方式，在传送的串行数据中包含内部RAM的地址。
MAX7219工作原理简介
MAX7219工作原理简介MAX7219是一个采用3线串行接口的8位共阴极7段LED显示驱动器。
本文分析了MAX7219各个寄存器的功能,并结合MAX7219的工作时序,给出了MAX7219在Motorola MC68HC908单片机系统中的一个应用实例。
关键词： MCU;MAX7219;LED Motorola MC68HC908MAX7219工作时序及其寄存器MAX7219是一个高性能的多位LED显示驱动器,可同时驱动8位共阴极LED或64个独立的LED。
其内部结构框图如图1所示,主要包括移位寄存器、控制寄存器、译码器、数位与段驱动器以及亮度调节和多路扫描电路等。
MAX7219 采用串行接口方式,只需LOAD、DIN、CLK三个管脚便可实现数据传送。
DIN管脚上的16位串行数据包不受LOAD状态的影响,在每个CLK的上升沿被移入到内部16位移位寄存器中。
然后,在LOAD的上升沿数据被锁存到数字或控制寄存器中。
LOAD必须在第16个时钟上降沿或之后,但在下一个时钟上升沿之前变高,否则数据将会丢失。
DIN端的数据通过移位寄存器传送,并在16.5个时钟周期后出现在DOUT端,随CLK 的下降沿输出。
MAX7219的操作时序如图2所示。
MAX7219的串行数据标记为D15~D0,其中低8位表示显示数据本身,最高的4位D15~D12未使用,寻址内部寄存器的地址位占用D11~D8,选择14个内部寄存器,见表1。
图1 MAX7219内部结构框图图2 MAX7219的数据传送时序MAX7219 内部具有14个可寻址数字和控制寄存器。
其中的8个数字寄存器由一个片内8×8双端口SRAM实现。
它们可直接寻址,因此可对单个数进行更新并且通常只要 V+超过2V数据就可保留下去。
除8个数位寄存器之外,还有无操作、译码方式、亮度调整、扫描位数、睡眠模式和显示器测试6个控制寄存器。
无操作寄存器用于多片MAX7219级联,在不改变显示或不影响任意控制寄存器条件下,它允许数据从DIN传送到DOUT。
MAX7219驱动单个8X8点阵LED模块
MAX7219驱动单个88点阵LED模块模块介绍MAX7219 是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。
其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。
只有一个外部寄存器用来设置各个LED的段电流。
一个方便的四线串行接口可以联接通用的微处理器。
每个数据可以寻址在更新时不需要改写所有的显示。
MAX7219同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。
只需要3个IO口即可驱动1个点阵！点阵显示时无闪烁！支持级联！模块参数：1.单个模块可以驱动一个8*8共阴点阵2.模块工作电压：5V3.模块尺寸：长3.2厘米X宽3.2厘米X高1.3厘米4.带4个固定螺丝孔，孔径3mm5.模块带输入输出接口，支持多个模块级联接线说明：1.模块左边为输入端口，右边为输出端口。
2.控制单个模块时，只需要将输入端口接到CPU3.多个模块级联时，第1个模块的输入端接CPU，输出端接第2个模块的输入端，第2个模块的输出端接第3个模块的输入端，以此类推...器件列表◆Keywish Arduino Uno R3 主板*1◆USB 接口线*2◆MAX7219显示驱动器*1◆8位数字的7段数字LED显示*1◆跳线*4接线Arduino MAX7219显示驱动器VCC VCCGND GND5 CLK6 CS7 DIN程序#include "LedControl.h"int DIN =7;int CS =6;int CLK =5;byte e[8]={0x7C,0x7C,0x60,0x7C,0x7C,0x60,0x7C,0x7C};byte d[8]={0x78,0x7C,0x66,0x66,0x66,0x66,0x7C,0x78};byte u[8]={0x66,0x66,0x66,0x66,0x66,0x66,0x7E,0x7E};byte c[8]={0x7E,0x7E,0x60,0x60,0x60,0x60,0x7E,0x7E};byte eight[8]={0x7E,0x7E,0x66,0x7E,0x7E,0x66,0x7E,0x7E};byte s[8]={0x7E,0x7C,0x60,0x7C,0x3E,0x06,0x3E,0x7E};byte dot[8]={0x00,0x00,0x00,0x00,0x00,0x00,0x18,0x18};byte o[8]={0x7E,0x7E,0x66,0x66,0x66,0x66,0x7E,0x7E};byte m[8]={0xE7,0xFF,0xFF,0xDB,0xDB,0xDB,0xC3,0xC3};LedControl lc=LedControl(DIN,CLK,CS,0);void setup(){lc.shutdown(0,false);//The MAX72XX is in power-saving mode on startup lc.setIntensity(0,15);// Set the brightness to maximum valuelc.clearDisplay(0);// and clear the display}void loop(){byte smile[8]={0x3C,0x42,0xA5,0x81,0xA5,0x99,0x42,0x3C};byte neutral[8]={0x3C,0x42,0xA5,0x81,0xBD,0x81,0x42,0x3C};byte frown[8]={0x3C,0x42,0xA5,0x81,0x99,0xA5,0x42,0x3C};printByte(smile);delay(1000);printByte(neutral);delay(1000);printByte(frown);delay(1000);printEduc8s();lc.clearDisplay(0);delay(1000);}void printEduc8s(){printByte(e);delay(1000);printByte(d);delay(1000);printByte(u);delay(1000);printByte(c);delay(1000);printByte(eight);delay(1000);printByte(s);delay(1000);printByte(dot);delay(1000);printByte(c);delay(1000);printByte(o);delay(1000);printByte(m);delay(1000);}void printByte(byte character []) {int i =0;for(i=0;i<8;i++){lc.setRow(0,i,character[i]); }}实验结果。
max7219驱动数码管程序(51单片机+STM32 MAX7219数码管程序案例)
SPI1_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB; //高位MSB在先
SPI1_InitStructure.SPI_CPOL = SPI_CPOL_High; //选择了串行时钟的稳态，时钟悬空高
*功能：STM32_SPI1硬件配置初始化
*入口参数：无
*出口参数：无
*说明：STM32_SPI1硬件配置初始化，使用3V3
****************************************************************************/
void SPI1_Init（void）
SPI1_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;//数据捕获于第二个时钟沿
SPI1_InitStructure.SPI_NSS = SPI_NSS_Soft;CPolynomial = 7;//CRC值计算的多项式
RCC_APB2PeriphClockCmd（RCC_APB2Periph_SPI1，ENABLE）;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_Init（GPIOA，GPIO_InitStructure）;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//SPI1相关引脚
max7219使用详解介绍
D15~12 以 X 表示，代表可为 0，也可为 1。 Digit0~7 对应到 8 个数码管的地址。 Decode Mode：解码模式寄存器，其地址用 16 迚制表示为 0x09； Intensity：亮度调节寄存器，其地址用 16 迚制表示为 0x0A； Scan Limit：扫描范围寄存器，其地址用 16 迚制表示为 0x0B； Shutdown：省电模式，其地址用 16 迚制表示为 0x0C； Display Test：测试寄存器，其地址用 16 迚制表示为 0x0F；
这个图由三部分组成：
第一部分：是要显示的数据 第二部分：是要发送的数据 D7~D0 第三部分：是数码管的八个段，分别用 DP*，A，B，C，D，E，F，G(DP*表示小数点)
D7 来控制小数点的显示 在弄清这个图之前，我们有必要了解数码管的构造。 下面是数码管的构造图：
数码管有八个段（DP，A，B，C，D，E，F，G）每个段都有一个电路来驱动它， 当你要显示"0"，就让 A，B，C，D，E，F 亮，让 G 灭。 当你要显示"1"，就让 B，C 亮，让 A，D，E，F，G 灭。 其他的就丌用多说了。 我们再回过头去看 Code B Font 图， 当我们想让数码管显示"0"，就向数据位 D3~D0 赋值"0000"，那么 MAX7219 就会让 A，B，C，D，E NhomakorabeaF 亮，
max7129 使用方法
（一）、MAX7219 MAX7219是一种串入、并出的共阴极LED数码管显示驱动器，每片可驱动8位LED数码管显示，与单片机的接口只需3根线，内带BCD译码器，及显示测试、移位、锁存器等，输出电流达40mA，外围只需一只亮度调整电阻。
MAX7219引脚图1、引脚功能说明DIN：串行数据输入端，CLK的上升沿时数据被载入内部16位移位寄存器中CLK：串行时钟输入端，最高工作频率可达10MHz LOAD：片选端，低电平接收DIN端的数据，高电平时数据被所存DIG0~7：LED的位控制端A~DP：LED 的端控制端DOUT：串行数据输出端，用于芯片的级联ISET：硬件亮度调整端，在该引脚与VCC之间跨接一个电阻，LED的亮度即可通过该电阻来调节，流过LED的段驱动平均电流为流过此电阻电流的100倍,此电阻值范围为：10~80K之间。
2、内部寄存器说明A、译码方式选择寄存器地址：09H 赋值：FFH 表示使用MAX7219内部的BCD译码器00H 表示不使用MAX7219内部的BCD译码器B、亮度调节寄存器地址：0AH 赋值：00H~0FH 可改变MAX7219所驱动的LED的亮度，其变化范围在1/32~31/32之间C、扫描位数设定寄存器地址：0BH 赋值：00H 所有位不显示01H~07H 依次对应于1~8位及前面位全部显示（即需显示的位应为“1”）D、待机模式开关寄存器地址：0CH 赋值：00H LED全灭01H LED正常显示E、显示器测试寄存器地址：0FH 赋值：00H LED为正常显示状态01H LED测试状态，即LED全亮F、8位LED显示数据寄存器地址：01H~08H 对这些寄存器赋值（即需显示的内容），就会在对应的1~8位LED数码管上显示出来3、使用注意事项由于电源中杂波或附近的电磁等干扰信号，使MAX7219在上电后不显示或乱显示；为了消除这种现象应在MAX7219的VCC端与地之间接一只104pf的瓷片电容，在LOAD端于地之间接一只10K的电阻。
max7219使用详解
Max7219驱动程序一般的MCU因IO脚驱动能力不够，再加之MCU IO口资源有限，产品开发中通常是通过专门的驱动IC来驱动数码管。
7.1 学会看DatasheetMAX7219就是一款可以同时驱动8个数码管的IC。
下图是其引脚图及典型应用电路：我们的CPU只须三根线就可以控制MAX7219，这三根线是：DIN(第一脚)，CS(第12脚)，CLK（第13脚）。
DIN是数据输入脚，我们要显示的数据就是通过这根线发送到MAX7219的；CS是片选脚，MCU通过把该脚电平拉低来选中MAX7219，或者说MAX7219通过判断该引脚是否为低电平来使能该芯片。
CLK是时钟引脚，该时钟频率是MCU给到MAX7219的，MCU与7219之间的通信频率就根据该信号做基准。
7.2 MAX7219数据格式我们要让8个数码管显示"12345678"，这个过程是怎么实现的呢？首先，要搞清楚MAX7219的数据格式，看图：MAX7219是以16位数据接收和发送的，也就是MCU传给MAX7219的数据必须是16位。
下面分析这16位数据格式：D15~D12为X：表示可以为任意值，因为这四位MAX7219目前还用不到。
D11~D8为ADDRESS：表示MAX7219的地址。
D7~D0为DATA，并且位7为高位(最先发送)，位0位低位(最后发送)。
也就是当MCU向MAX7219发送一个16位数据时，其中的D11~D8表示选择MAX7219哪个地址，即数据D7~D0是送到该地址的。
7.3 地址译码MAX7219可以挂8个数码管，MCU是怎么把数据显示到指定的数码管的呢？这就要理解MAX7219的地址译码原理。
下图为MAX7219的地址映射图：D15~12以X表示，代表可为0，也可为1。
Digit0~7对应到8个数码管的地址。
Decode Mode：解码模式寄存器，其地址用16进制表示为0x09；Intensity：亮度调节寄存器，其地址用16进制表示为0x0A；Scan Limit：扫描范围寄存器，其地址用16进制表示为0x0B；Shutdown：省电模式，其地址用16进制表示为0x0C；Display Test：测试寄存器，其地址用16进制表示为0x0F；如果，我们要让第一个数码管显示，那么我们这里送到MAX7219的16位数据中的D11~8应该为0001。
max7219秒表程序(一键控制三个状态)
#include <reg51.h>#include "type.h"#include "max7219.h"/********************************************************************控制按键定义***********************************************************************/ sbit Key = P3^0;/********************************************************************变量定义***********************************************************************/uint16 Ms = 0;uint16 Sec = 0;uint8 k;uint8 Count = 0;/************************************************************************函数声明*************************************************************************/void Start_Stop();void Init_Timer0();void Delay();void Display();void Key_In();void Reset();/************************************************************************main()主函数*************************************************************************/void main(){Init_Max7219();Init_Timer0();while(1){Key_In();switch(k){case 0 : Reset();break;case 1 : Display();break;case 2 : TR0 = 0;break;}}}/************************************************************************定时器0中断函数*************************************************************************/void Interrupt_Timer0() interrupt 1{TH0 = 0xee;TL0 = 0x00;Count++;if(Count >= 2){Count = 0;Ms++;if(Ms >= 99) //100次为1s{Ms = 0; //秒数最大显示为99，之后从头开始计时Sec++;}if(Sec >= 99)Sec = 0; //秒加到99，重新计数}}/************************************************************************Reset()清零函数*************************************************************************/void Reset(){Init_Max7219();Init_Timer0();Ms = 0;Sec = 0;}/************************************************************************Display()函数*************************************************************************/void Display(){Write_Max7219(DIG_8,Ms%10);Write_Max7219(DIG_7,Ms/10);Write_Max7219(DIG_6,(Sec%10 | 0x80));Write_Max7219(DIG_5,Sec/10);}/***********************************************************************延时函数（约7毫秒）************************************************************************/void Delay(uint16 x){char i;while(x--){for(i=0;i<125;i++);}}/************************************************************************定时器0初始化*************************************************************************/void Init_Timer0(){TMOD |= 0x11; //初始化两个定时器TH0 = 0x33; //只用到定时器0，赋初值,中断一次5msTL0 = 0x00;TR0 = 1; //启用定时器0ET0 = 1; //允许定时器中断EA = 1; //将总中断打开}/************************************************************************按键控制*************************************************************************/ void Key_In(){if(!Key){Delay(19);if(!Key){k++;if(k>2){k = 0;}while(!Key);}}}max7219.h#ifndef _MAX7219_H_#define _MAX7219_H_/*********************************************************引脚位定义**********************************************************/sbit LOAD=P1^2; //MAX7219 Load-Data Input: rising edge pin 12 sbit DIN=P1^1; //MAX7219 Serial-Data Input: rising edge pin 1 sbit CLK=P1^0; //MAX7219/****************************************************MAX7219 宏定义*****************************************************/#define REG_NO_OP 0x00 // 定义空操作#define DIG_1 0x01 // 定义数码管1#define DIG_2 0x02 // 定义数码管2#define DIG_3 0x03 // 定义数码管3#define DIG_4 0x04 // 定义数码管4#define DIG_5 0x05 // 定义数码管5#define DIG_6 0x06 // 定义数码管6#define DIG_7 0x07 // 定义数码管7#define DIG_8 0x08 // 定义数码管8#define DECODE_MODE 0x09#define INTENSITY 0x0A#define SCAN_LIMIT 0x0B#define SHUT_DOWN 0x0C#define DISPLAY_TEST 0x0F/***********************************************************MAX7210函数声明************************************************************/void Write_Max7219_byte(uint8 temp);//write max7219 a bytevoid Write_Max7219(uint8 address,uint8 dat);//write max7219 command and data void Init_Max7219(void);//Initize max7219/************************************************************MAX7219地址、数据写入函数子程序*************************************************************/void Write_Max7219_byte(uint8 temp){uint8 i;for (i=0;i<8;i++){CLK = 0;DIN = (bit)(temp&0x80);temp <<= 1;CLK = 1;}}/*************************************************************MAX7219地址、数据写入**************************************************************/void Write_Max7219(uint8 address,uint8 dat){LOAD = 0;Write_Max7219_byte(address);Write_Max7219_byte(dat);LOAD = 1;}/**************************************************************MAX7219初始化***************************************************************/void Init_Max7219(void){Write_Max7219(SHUT_DOWN, 0x01);Write_Max7219(DISPLAY_TEST, 0x00);Write_Max7219(DECODE_MODE, 0xff);Write_Max7219(SCAN_LIMIT, 0x07); //SCAN LIMIT 0~7 0xX0~0xX7 Write_Max7219(INTENSITY, 0x04);Write_Max7219(DIG_7,0x00);Write_Max7219(DIG_5,0x00);Write_Max7219(DIG_6,0x80);Write_Max7219(DIG_8,0x00);}#endiftype.h#ifndef _TYPE_H_#define _TYPE_H_typedef unsigned char uint8;typedef unsigned int uint16;typedef unsigned long uint32;typedef char int8;typedef int int16;typedef long int32;#endif。
max7219中文资料
max7219中文资料1、MAX7219介绍MAX7219是一种高集成化的串行输入/输出共阴极显示驱动器，可实现微处理器与7段码的接口，可以显示8位或64位单一LED。
芯片上包括BCD码译码器、多位扫描电路、段驱动器、位驱动器、内含8&TImes;8位静态RAM，用于存放显示数据。
只需外接一个电阻就可为所有的LED提供段电流。
MAX7219的三线串行接口适用于所有微处理器，单一位数据可被寻址和修正，无需重写整个显示器。
MAX7219具有软件译码和硬件译码两种功能，软件译码是根据各段笔划与数据位的对应关系进行编码，硬件译码采用BCD码（简称B码）译码。
MAX7219工作模式包括150μA低压电源关闭模式、模拟数字亮度控制、限扫寄存器（允许用户从第1位数字显示到第8位）及测试模式（点亮所有LED）。
2、MAX7219引脚功能MAX1279引脚排列如图1所示，图1 MAX1279引脚排列图引脚功能：DIN：串行数据输入端。
当CLK为上升沿时，数据存入内部的16位寄存器DOUT：串行数据输出端，用于级连扩展LOAD：装载数据输入，在装载的上升沿，串行输入的最后一个16位数据被锁存。
CLK：串行时钟输入，其最大工作频率可达10MHz。
时钟上升沿是数据输入，时钟下降时数据从串行数据输出口输出DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流SEGA~SEGGDP7段驱动和小数点驱动ISET：通过一个10k电阻和Vcc相连，设置段电流GND：地线V+：电源3、MAX7219的功能框图图2 MAX7219的功能框图串行输入数据在时钟上升沿时移入内部的16位移位寄存器，在装载的上升沿时数据被锁存在每一位或寄存器中。
装载信号必须在第16个时钟上升沿发生时或之后达到高电平，但要在下一个时钟的上升沿和数据丢失之前到达。
串行输入数据通过移位寄存器传输，在以后数据输出的16.5个时钟循环出现，数据在时钟的下降沿记录下来。
max7219使用详解
Max7219驱动程序一般的MCU因IO脚驱动能力不够，再加之MCU IO口资源有限，产品开发中通常是通过专门的驱动IC来驱动数码管。
7.1 学会看DatasheetMAX7219就是一款可以同时驱动8个数码管的IC。
下图是其引脚图及典型应用电路：我们的CPU只须三根线就可以控制MAX7219，这三根线是：DIN(第一脚)，CS(第12脚)，CLK（第13脚）。
DIN是数据输入脚，我们要显示的数据就是通过这根线发送到MAX7219的；CS是片选脚，MCU通过把该脚电平拉低来选中MAX7219，或者说MAX7219通过判断该引脚是否为低电平来使能该芯片。
CLK是时钟引脚，该时钟频率是MCU给到MAX7219的，MCU与7219之间的通信频率就根据该信号做基准。
7.2 MAX7219数据格式我们要让8个数码管显示"12345678"，这个过程是怎么实现的呢？首先，要搞清楚MAX7219的数据格式，看图：MAX7219是以16位数据接收和发送的，也就是MCU传给MAX7219的数据必须是16位。
下面分析这16位数据格式：D15~D12为X：表示可以为任意值，因为这四位MAX7219目前还用不到。
D11~D8为ADDRESS：表示MAX7219的地址。
D7~D0为DATA，并且位7为高位(最先发送)，位0位低位(最后发送)。
也就是当MCU向MAX7219发送一个16位数据时，其中的D11~D8表示选择MAX7219哪个地址，即数据D7~D0是送到该地址的。
7.3 地址译码MAX7219可以挂8个数码管，MCU是怎么把数据显示到指定的数码管的呢？这就要理解MAX7219的地址译码原理。
下图为MAX7219的地址映射图：D15~12以X表示，代表可为0，也可为1。
Digit0~7对应到8个数码管的地址。
Decode Mode：解码模式寄存器，其地址用16进制表示为0x09；Intensity：亮度调节寄存器，其地址用16进制表示为0x0A；Scan Limit：扫描范围寄存器，其地址用16进制表示为0x0B；Shutdown：省电模式，其地址用16进制表示为0x0C；Display Test：测试寄存器，其地址用16进制表示为0x0F；如果，我们要让第一个数码管显示，那么我们这里送到MAX7219的16位数据中的D11~8应该为0001。
MAX7219
MAX7219是一个采用3线串行接口的8位共阴极7段LED显示驱动器。
本文分析了MAX7219各个寄存器的功能,并结合MAX7219的工作时序,给出了MAX7219在Motorola MC68HC908单片机系统中的一个应用实例。
关键词：MCU;MAX7219;LED Motorola MC68HC908MAX7219工作时序及其寄存器MAX7219是一个高性能的多位LED显示驱动器,可同时驱动8位共阴极LED或64个独立的LED。
其内部结构框图如图1所示,主要包括移位寄存器、控制寄存器、译码器、数位与段驱动器以及亮度调节和多路扫描电路等。
MAX7219采用串行接口方式,只需LOAD、DIN、CLK三个管脚便可实现数据传送。
DIN管脚上的16位串行数据包不受LOAD状态的影响,在每个CLK的上升沿被移入到内部16位移位寄存器中。
然后,在LOAD的上升沿数据被锁存到数字或控制寄存器中。
LOAD必须在第16个时钟上降沿或之后,但在下一个时钟上升沿之前变高,否则数据将会丢失。
DIN端的数据通过移位寄存器传送,并在16.5个时钟周期后出现在DOUT端,随CLK的下降沿输出。
MAX7219的操作时序如图2所示。
MAX7219的串行数据标记为D15~D0,其中低8位表示显示数据本身,最高的4位D15~D12未使用,寻址内部寄存器的地址位占用D11~D8,选择14个内部寄存器,见表1。
图1 MAX7219内部结构框图图2 MAX7219的数据传送时序MAX7219内部具有14个可寻址数字和控制寄存器。
其中的8个数字寄存器由一个片内8×8双端口SRAM实现。
它们可直接寻址,因此可对单个数进行更新并且通常只要V+超过2V数据就可保留下去。
除8个数位寄存器之外,还有无操作、译码方式、亮度调整、扫描位数、睡眠模式和显示器测试6个控制寄存器。
无操作寄存器用于多片MAX7219级联,在不改变显示或不影响任意控制寄存器条件下,它允许数据从DIN传送到DOUT。
多功能串行LED显示驱动器MAX7219
多功能串行ＬＥＤ显示驱动器ＭＡＸ７２１９ＭＡＸ７２１９是美国ＭＡＸＩＭ（美信）公司推出的多位ＬＥＤ显示驱动器,采用３线串行接口传送数据,可直接与单片机接口,用户能方便修改其内部参数,以实现多位ＬＥＤ显示。
它内含硬件动态扫描显示控制,每枚芯片可驱动８个ＬＥＤ数码管。
显然,它可直接驱动６４段ＬＥＤ条形图显示器。
当多片ＭＡＸ７２１９级联时,可控制更多的ＬＥＤ。
显示的数据通过单片机数据处理后,送给ＭＡＸ７２１９显示。
当然,也完全可以将ＭＡＸ７２１９的一部分用于条形图显示,一部分用于其他显示（如数字和字母等）。
１．内部逻辑结构它主要由８个数位寄存器和６个控制寄存器组成：１）数位寄存器７～０：它决定该位ＬＥＤ显示内容。
２）译码方式寄存器：它决定数位寄存器的译码方式,它的每一位对应一个数位。
其中,１代表Ｂ码方式;０表示不译方式。
若用于驱动ＬＥＤ数码管,应将数位寄存器设置为Ｂ码方式;当用于驱动条形图显示器时,应设置为不译码方式。
３）扫描位数寄存器：设置显示数据位的个数。
该寄存器的Ｄ２～Ｄ０（低三位）指定要扫描的位数,支持０～７位,各数位均以１．３ｋＨｚ的扫描频率被分路驱动。
４）亮度控制寄存器：该寄存器通常用于数字控制方式,利用其Ｄ３～Ｄ０位控制内部脉冲宽度调制ＤＡＣ的占空比来控制ＬＥＤ段电流的平均值,实现ＬＥＤ的亮度控制。
Ｄ３～Ｄ０取值可从００００～１１１１,对应电流占空比则从１／３２变化到３１／３２,共１６级,Ｄ３～Ｄ０的值越大,ＬＥＤ显示越亮。
而亮度控制寄存器中的其他各位未使用,可置任意值。
５）显示测试寄存器：它用来检测外挂ＬＥＤ数码管各段的好坏。
当Ｄ０置为１时,ＬＥＤ处于显示测试状态,所有８位ＬＥＤ的段被扫描点亮,电流占空比为３１／３２;若Ｄ０为０,则处于正常工作状态。
Ｄ７～Ｄ１位未使用,可任意取值。
６）关断寄存器：用于关断所有显示器。
当Ｄ０为０时,关断所有显示器,但不会消除各寄存器中保持的数据;当Ｄ０设置为１时,正常工作。
Max7219-7221中文
/MAX7221串行接口8位LED显示驱动器一、概述MAX7219/MAX7221是一种集成化的串行输入/输出共阴极显示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。
其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。
只有一个外部寄存器用来设置各个LED的段电流。
MAX7221与SPI™、QSPI™以及MICROWIRE™相兼容，同时它有限制回转电流的段驱动来减少EMI（电磁干扰）。
一个方便的四线串行接口可以联接所有通用的微处理器。
每个数据可以寻址在更新时不需要改写所有的显示。
MAX7219/MAX7221同样允许用户对每一个数据选择编码或者不编码。
整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。
在应用时要求3V的操作电压或segment blinking，可以查阅MAX6951数据资料。
二、应用条线图显示仪表面板工业控制LED矩阵显示三、管脚配置四、功能特点●10MHz连续串行口●独立的LED段控制●数字的译码与非译码选择●150μA的低功耗关闭模式●亮度的数字和模拟控制●高电压中断显示●共阴极LED显示驱动●限制回转电流的段驱动来减少EMI（MAX7221）●SPI,QSPI,MICROWIRE串行接口（MAX7221）●24脚的DIP和SO封装五、分类信息芯片工作温度范围管脚封装MAX7219CNG0°C to+70°C24Narrow Plastic DIP MAX7219CWG0°C to+70°C24Wide SO MAX7219C/D0°C to+70°C Dice*MAX7219ENG-40°C to+85°C24Narrow Plastic DIP MAX7219EWG-40°C to+85°C24Wide SO MAX7219ERG-40°C to+85°C24Narrow CERDIP九、时序图十、详细描述（一）MAX7219和MAX7221的不同之处MAX7219和MAX7221是相同的除了以下两点：（1）：MAX7219的段驱动有回流限制可以减少EMI；（2）：MAX7219的串行口和SPI完全兼容。
MAX7219级联教程
河南工业大学爬山虎工作室
DIN=1; else DIN=0; Dat <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<Num_Addr;i++) { for(j=0;j<16;j++) { CLK = 0; DIN = 0; CLK = 1; _nop_(); _nop_(); CLK = 0; } } LOAD = 1; } void Initialise7219()//初始化 { //第 0 个 7219 初始化 Write(0x00,0x09,0xff); //编码模式 Write(0x00,0x0b,0x07); //全部扫描 Write(0x00,0x0c,0x01); //正常模式:1,掉电模式:0 Write(0x00,0x0a,0x07); //消隐时间设为 T/2 //第 1 个 7219 初始化 Write(0x01,0x09,0xff); //编码模式 Write(0x01,0x0b,0x07); //全部扫描 Write(0x01,0x0c,0x01); //正常模式 Write(0x01,0x0a,0x07); //消隐时间设为 T/2 } void main() { u8 i; Initialise7219(); DelayMS(1); for(i=0;i<8;i++) {
河南工业大学爬山虎工作室
MAX7219 级联教程,附驱动源码
一、电路原理图
河南工业大学爬山虎工作室
二、 级联程序
#include <reg52.h> #include <intrins.h> #define u8 unsigned char #define uint unsigned int sbit DIN = P2^0; sbit LOAD = P2^1; sbit CLK = P2^2; u8 Disp_Buffer[8]={2,0,0,9,10,8,10,9}; //软件延时函数,延时 xms void DelayMS(uint x) { u8 t; while(x--) { for(t=120;t>0;t--); } } //向第 Num_Addr 片 7219 的 Addr 寄存器写入一个 Dat 数据 //Num_Addr:7219 地址(0~255) //Addr:7219 数显寄存器地址(1~8) //Dat:要显示的数据(0~15)(含字母) void Write(u8 Num_Addr,u8 Addr,u8 Dat) { u8 i,j; LOAD = 0; for(i=0;i<8;i++) { CLK = 0; if(Addr&0x80) DIN=1; else DIN=0; Addr <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<8;i++) { CLK = 0; if(Dat&0x80)
MAX7219级联教程
河南工业源码
更多资源和知识请关注微信公共号 河工大天依电子 大学生单片机交流 QQ 群： 677033632。 河南工业大学爬山虎工作室。 分享资源、拒绝技术封锁。 快来加入我们吧。
河南工业大学爬山虎工作室
Write(0x00,i+1,Disp_Buffer[i]); } Write(0x01,1,Disp_Buffer[0]); Write(0x01,2,11); Write(0x01,3,12); Write(0x01,4,13); Write(0x01,5,14); while(1); }
河南工业大学爬山虎工作室
DIN=1; else DIN=0; Dat <<= 1; CLK = 1; _nop_(); _nop_(); CLK = 0; } for(i=0;i<Num_Addr;i++) { for(j=0;j<16;j++) { CLK = 0; DIN = 0; CLK = 1; _nop_(); _nop_(); CLK = 0; } } LOAD = 1; } void Initialise7219()//初始化 { //第 0 个 7219 初始化 Write(0x00,0x09,0xff); //编码模式 Write(0x00,0x0b,0x07); //全部扫描 Write(0x00,0x0c,0x01); //正常模式:1,掉电模式:0 Write(0x00,0x0a,0x07); //消隐时间设为 T/2 //第 1 个 7219 初始化 Write(0x01,0x09,0xff); //编码模式 Write(0x01,0x0b,0x07); //全部扫描 Write(0x01,0x0c,0x01); //正常模式 Write(0x01,0x0a,0x07); //消隐时间设为 T/2 } void main() { u8 i; Initialise7219(); DelayMS(1); for(i=0;i<8;i++) {
max7219点阵屏工作原理
max7219点阵屏工作原理MAX7219是一种数字电路芯片，用于驱动点阵屏，起源于MAXIM公司。
MAX7219的主要特点是在使用少量的I/O管脚的情况下，就能够驱动8×8的点阵屏甚至16×16的点阵屏。
MAX7219芯片采用了数字方式控制，有多个控制模式，主要有：1、不带显示存储器，仅驱动数字显示寄存器法下面我们来具体介绍一下MAX7219点阵屏的工作原理。
一、接线原理MAX7219有两个重要的管脚，一个是数字输出管脚，一个是列选择管脚。
数字输出管脚把数据发给点阵屏，列选择管脚则决定了需要显示的是哪一列的数据。
因为点阵屏是由多行、多列的 LED 灯组成的，它们通过多个引脚与 MAX7219 进行连接。
这个连接方式是以级联的方式连接的，也就是前一个屏幕的 data pin 与后一个屏幕的 input pin 连在一起，最后一个屏幕的 output pin 连接与控制芯片的 data pin , 所有点阵屏的共同管脚，比如chip select(片选)、load(装载)、clk(时钟)连接到了MAX7219的3、2、1管脚。
二、数据格式MAX7219点阵屏与单片机通信的数据有三个，一个是地址，一个是数据，一个是控制字。
其中地址是指向MAX7219内部寄存器，数据用于寄存器内部的信息，操作码是控制MAX7219的操作命令。
寄存器地址:MAX7219芯片内置有多个数据寄存器，比如：CODE_B，CODE_A，SHTDWN，TEST，DIG3-0，SCAN_DIG， INTEN ，DECODE_MODE。
各寄存器的功能就不再多赘述了。
在数据通信中，最重要的就是数据格式，如何格式化数据才能让MAX7219芯片理解？数据格式分两种：普通数据格式和控制字数据格式。
MAX7219内部有8个数字显示寄存器，用于显示8位数码或字符。
以将编号为0的数字显示寄存器的信息显示在LED上时为例，我们要按照一下方式进行数据输入：1、向控制器发送选通这名（chip select）信号。
