电容电桥说明书
kmsb-30a多功能高压电容电桥使用说明书
kmsb-30a多功能高压电容电桥使用说明书一、简介KMSB-30A多功能高压电容电桥是一种用于测量电容值的仪器设备。
它采用高压电桩和精密测量电路，能够精确、快速地测量各种电容器的电容值。
本说明书将详细介绍KMSB-30A电容电桥的使用方法和注意事项。
二、使用方法1.接通电源将KMSB-30A电容电桥的电源线插入插座，并确保插头牢固连接。
然后按下电源开关，仪器将开始工作。
2.连接待测电容器将待测电容器的两个端子分别连接至电容测试仪器的测试端口，并确保连接牢固可靠。
3.设定测量参数使用KMSB-30A电容电桥上的控制按钮，设定适当的测量参数，如测量范围、测试电压等。
根据待测电容器的特性和使用要求，选择合适的参数。
4.开始测量确认参数设定无误后，按下仪器上的测量按钮，KMSB-30A电容电桥将开始测量待测电容器的电容值。
测量结果将显示在仪器的数字显示屏上。
5.结束测量当测量完成后，按下仪器的停止按钮，停止测量过程。
然后断开待测电容器的连接，将KMSB-30A电容电桥的电源开关关闭即可。
三、注意事项1.仪器使用期间，请保持周围环境干燥，并避免水源、湿度较高的地方使用。
2.使用前请检查仪器是否处于正常工作状态，确保电源和测试线路连接正常，避免因故障导致测量不准确。
3.使用仪器时请注意安全，避免触碰高压部分。
4.请勿在有明显异物或破损的情况下使用仪器，以免发生意外伤害。
5.仪器需定期进行校准和维护，以保证测量的准确性和可靠性。
6.使用时请遵守相关操作规程，如有不清楚或有特殊情况，请事先咨询专业人士或厂家技术支持。
7.在长时间不使用仪器时，请将电源关闭并拔掉插头，以节省能源和延长设备寿命。
四、维护保养1.仪器应定期清洁，使用干净的布擦拭仪器外壳，并避免强烈碰撞或摔落。
2.如发现仪器工作异常或故障，请立即停止使用并联系专业技术人员进行维修。
3.仪器长时间不使用时，请存放在干燥、通风良好的地方，并避免暴露在高温、高湿度环境中。

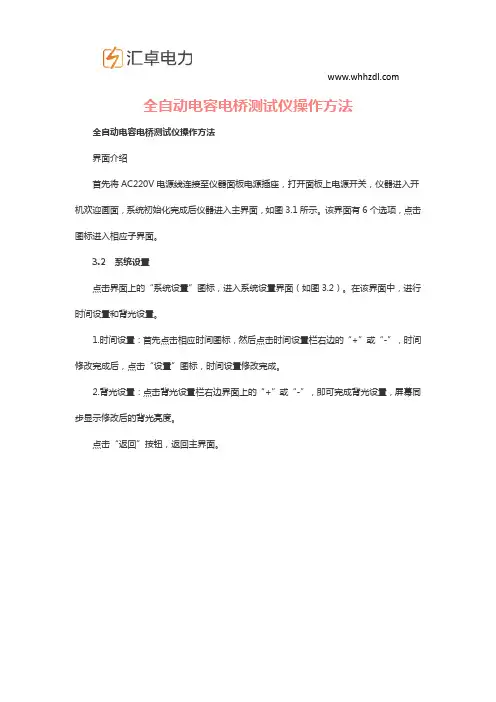

全自动电容电桥测试仪操作方法
全自动电容电桥测试仪操作方法全自动电容电桥测试仪操作方法界面介绍首先将AC220V电源线连接至仪器面板电源插座，打开面板上电源开关，仪器进入开机欢迎画面，系统初始化完成后仪器进入主界面，如图3.1所示。
该界面有6个选项，点击图标进入相应子界面。
3.2 系统设置点击界面上的“系统设置”图标，进入系统设置界面（如图3.2）。
在该界面中，进行时间设置和背光设置。
1.时间设置：首先点击相应时间图标，然后点击时间设置栏右边的“+”或“-”，时间修改完成后，点击“设置”图标，时间设置修改完成。
2.背光设置：点击背光设置栏右边界面上的“+”或“-”，即可完成背光设置，屏幕同步显示修改后的背光亮度。
点击“返回”按钮，返回主界面。
图3.1主界面图3.2 系统设置界面3.3 测量设置进行电容测试之前，用户需要根据被试品参数设置相应的测量参数，点击主界面中的“测量设置”图标进入测量设置界面（如图3.3）。
在此界面，包含“设置电压等级”、“添加电压等级”、“设置等效方式”和“系统信息”四个标题栏。
1.设置电压等级：点击“《”或“》”按钮选择需要的电压等级，同时“系统信息”栏中会相应提示“切换电压等级完成”。
点击“设置”按钮完成设置，同时“系统信息”栏中会相应提示“设置电压等级成功”。
“当前/总数”显示当前选定的电压等级在总的电压等级数中的排序号。
点击“删除”即删除当前选定的电压等级，同时“系统信息”栏中会相应提示“删除成功”。
如无需要的电压等级值，用户可在“添加电压等级”栏添加所需要的电压等级，在“请输入”选项框中输入需要的电压等级值，点击“添加”按钮即可完成，同时“系统信息”栏中会相应提示“添加自定义电压等级成功！”。
2.设置等效方式：系统默认的等效方式为“串联方式”。
如当前显示的等效方式为“串联方式”，点击后系统自动切换到“并联方式，如当前显示的等效方式为“并联方式”，点击后系统自动切换到“串联方式”，同时“系统信息”栏中会相应显示当前选定的等效方式。
数字电桥使用说明书
LCR数字电桥使用说明书目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本使用说明书.范围：本说明书适用该仪器的使用操作职责：使用部门：负责仪器设备保养，使用说明书编写；使用者：按照使用说明书使用仪器.作业内容：仪器参数可测量参数:电感量 L、电容量 C、电阻 R、品质因素 Q、损耗角正切值 D.测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒.测试信号电平 Vrms（有效值）：0.1V/0.3V/1.0V±10%;仪器面板10 11 12 13 14功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.等效键:设定仪器测量等效电路，一般选择串联等效电路.7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.8.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.9.锁定键: 灯亮仪器处于锁定状态，仪器测试速度最高.10. 测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.11. 接地端：用于被测元件之屏蔽地.12. 电源开关:按下，电源接通；弹出，电源断开.13. 频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.14. 参数键: 每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.1.1.操作步骤：1.1.1.插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.1.1.2.测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）1.1.3.使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.1.1.4.选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.1.1.5.清“0”功能1.1.5.1.通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.1.1.5.2.仪器清“0”包括两种清“0”校准，即短路清“0”和开路清“0”.测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.1.1.5.3.可同时存放三组不同的清“0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的.因此，在一种频率下清“0”后转换至另一频率时需重新清“0”.若某种频率以前已清“0”，则无需再次进行.而掉电保护功能保证以前清“0”值在重新开机后仍然有效，若环境条件（如：温度、湿度、电磁场等）变化较大则应重新清“0”.1.1.6.等效功能1.1.6.1.实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q（或损耗因子D）.1.1.6.2.被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路;频率升高而损耗减小，则一应选用并联等效电路，并联方式D 与频率成反比.于电感来说，情况正好与电容相反.1.1.6.3.根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.1.1.6.4.没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10Ω，应选择串联等效形式；当|Zx|>10k Ω，应选择并联等效方式；当10 Ω<|Z|<10k Ω，根据实际情况选择合适的等效方式. 仪器开机时，初始化为“串联”.1.1.7.测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.1.1.8.电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）.对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.1.2.操作注意事项1.2.1.电源输入相线L，零线N应与仪器电源插头上标志的相线、零线相同.1.2.2.将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD四个测试端.HD、HS对应一组，LD、LS对应一组.1.2.3.仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场,以免对测量产生干扰.1.2.4.仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.1.2.5.仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。
ZC2810 LCR数字电桥操作指导书
文件编号编写日期名称版次 1.0页次1/1二、前面板控件说明1、2、3、4、5、6、7、8、9、10、11、1、2、3、xxxxx电子有限公司仪器有三种状态：测量、内置功能、参数设定，三种状态转换：仪器在测量状态时，按功能键进入内置功能设定状态（按极值进入参数设定状态），设定完毕后按启动键进入测试状态；测量：按上下左右选择键选择测量参数、频率、电平、等效方式、显示、量程、速度、清零内置功能：讯响开关（1-bEE)、测量方式（2-ONE)、串行口发送（3-rSC)、分选方式（4-Sor)、内阻（S-rES)、键盘锁（6-Loc)参数设定：标称值设定、损耗上限设定或品质因数下限设定、第一档上限设定（P1-)、第一档下限设定（P1_)、第二档上限设定（P2-)、第二档下限设定（P2_)、第三档上限设定（P3-)、第三档下限设定（P3_)功能键分选指示：指示分选结果电源开关：接通或断开仪器选择按键：左右及上下选择三、操作说明主参数单位：显示测量时的参数单位显示器B(副参数显示）：显示D、Q的测量结果功能指示接地端：屏蔽接地，与仪器的外壳金属部分直接连接测试端：电流激励端和电压取样端仪器型号显示器A(主参数显示） ：显示C、L、R、Z的测量结果ZC2810 LCR数字电桥操作指导书一、简介：LCR数字电桥是用于测量电感量L、电容C、电阻值R、复阻抗Z、品质因数Q和损耗角正切值D参数的仪器。
□质量手册□程序文件■作业文件□其它文件2020/10/2911文件编号编写日期名称版次 1.0页次1/1电感测试：电阻测试：1、2、xxxx电子有限公司电解电容要先放电再测试；开机确认DISPLAY A显示0±0.5，否则进行清零；在开机默认状态下，按图示要求直接插入测试夹具读数（除电解电容）：DISPLAY A 显示电容容量，DISPLAY B 显示损耗角正切值；具体数值按规格书要求。
按规格书要求调好测试电压、频率、内阻，插入测试夹具读数：DISPLAY A 显示电感量，DISPLAY B 显示Q值；在开机默认状态下，直接插入测试夹具读数，DISPLAY A 显示电阻值。

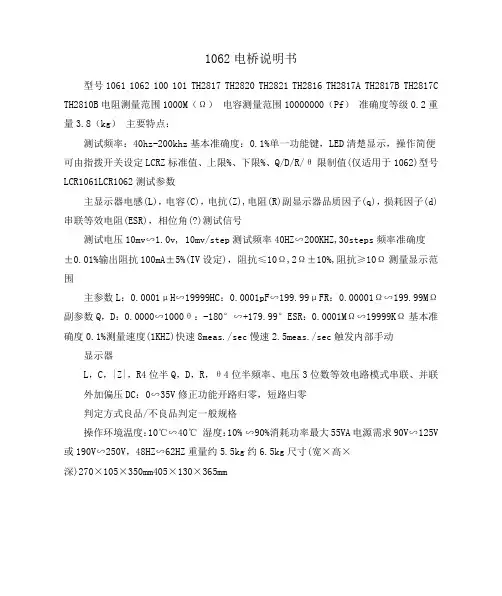

1062电桥说明书
1062电桥说明书型号1061 1062 100 101 TH2817 TH2820 TH2821 TH2816 TH2817A TH2817B TH2817C TH2810B电阻测量范围1000M（Ω）电容测量范围10000000（Pf）准确度等级0.2重量3.8（kg）主要特点：测试频率：40hz-200khz基本准确度：0.1%单一功能键，LED清楚显示，操作简便可由指拨开关设定LCRZ标准值、上限%、下限%、Q/D/R/θ限制值(仅适用于1062)型号LCR1061LCR1062测试参数主显示器电感(L)，电容(C)，电抗(Z),电阻(R)副显示器品质因子(q)，损耗因子(d)串联等效电阻(ESR)，相位角(?)测试信号测试电压10mv∽1.0v, 10mv/step测试频率40HZ∽200KHZ,30steps频率准确度±0.01%输出阻抗100mA±5%(IV设定)，阻抗≤10Ω,2Ω±10%,阻抗≥10Ω测量显示范围主参数L：0.0001μH∽19999HC：0.0001pF∽199.99μFR：0.00001Ω∽199.99MΩ副参数Q，D：0.0000∽1000θ：-180°∽+179.99°ESR：0.0001MΩ∽19999KΩ基本准确度0.1%测量速度(1KHZ)快速8meas./sec慢速2.5meas./sec触发内部手动显示器L，C，|Z|，R4位半Q，D，R，θ4位半频率、电压3位数等效电路模式串联、并联外加偏压DC：0∽35V修正功能开路归零，短路归零判定方式良品/不良品判定一般规格操作环境温度：10℃∽40℃ 湿度：10% ∽90%消耗功率最大55VA电源需求90V∽125V 或190V∽250V，48HZ∽62HZ重量约5.5kg约6.5kg尺寸(宽×高×深)270×105×350mm405×130×365mm。
LCR数字电桥-说明书
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTIONMANUAL香港龙威仪器仪表有限公司香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二．使用前的注意事项2.1 检查电源电压LW2812C/LW2811C由220V±10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽）·装上慢融式，1A,250V保险丝。
·再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
警告：为避免人员伤害，在装卸保险丝时把电源线先拔除。
2.2 操作环境LW2812C/LW2811C可正常工作的室温范围是0℃到40℃。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3 仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4 仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
图一LW2812C/LW2811C前面板图(1) 电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R。
(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
电桥测试仪使用方法
电桥测试仪使用方法
电桥测试仪是一种用于测量电阻、电感和电容的仪器。
下面是电桥测试仪的使用方法：
1. 准备工作：将电桥测试仪放在平稳的工作台上，并连接电源线。
确保电源开关处于关闭状态。
2. 连接被测部件：根据被测物的类型选择相应的测试接线方法。
一般情况下，将被测元件分别连接到电桥测试仪的两个测试端口。
如果是测量电容，需要将一端接地。
3. 设置电桥测试仪：打开电源开关，并将电桥调平。
如果电桥上没有开关，则需要调整电源电压至合适的范围。
4. 开始测试：根据被测元件的类型选择相应的测试模式。
一般有测量电阻、电感和电容的不同模式。
选择合适的模式后，可以通过调节电桥上的旋钮，使电桥达到平衡状态。
平衡状态下，电桥测量指示器或数字显示屏上的数值将稳定。
5. 记录和分析结果：在电桥达到平衡状态后，记录电桥的显示数值。
根据实际需求，可以进行一些计算和分析。
比如，计算电阻、电感和电容的值。
6. 关闭电桥测试仪：测试完成后，关闭电源开关，并拔掉测试接线。
注意事项：
- 在操作电桥测试仪之前，确保已经仔细阅读并理解了使用说明书。
- 操作过程中，要小心避免触碰到裸露的导线和测试部件。
- 如果电桥测试仪在使用过程中出现任何问题，应立即停止使用，并请专业人员进行检修。
LCR数字电桥-说明书
L C R 数字电桥LW2812C/LW2811C使用说明INSTRUCTIONMANUAL香港龙威仪器仪表有限公司香港龙威仪器仪表有限公司使用说明书LW2812C/LW2811CLCR数字电桥一、概述LW2812C/LW2811C型LCR数字电桥是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因数Q、损耗角正切值D、品质因素Q的智能化参数测量仪器。
本仪器将实用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。
本仪器采用了先进的测量原理和五端测量技术，可以长时间精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。
二．使用前的注意事项2.1 检查电源电压LW2812C/LW2811C由220V±10%的交流电压（交流频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。
如果跟换保险丝清依照以下步骤进行：·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽）·装上慢融式，1A,250V保险丝。
·再把保险座外盖装上即可。
警告：为避免雷击，请使用接地交流电源插座。
警告：为避免人员伤害，在装卸保险丝时把电源线先拔除。
2.2 操作环境LW2812C/LW2811C可正常工作的室温范围是0℃到40℃。
如果超出此范围可能会使仪器出现故障。
不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。
2.3 仪器的安装和操作请放置LW2812C/LW2811C在通风良好的工作场所，以免仪器因过热而损坏。
2.4 仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良好。
图一LW2812C/LW2811C前面板图(1) 电源开关控制仪器电源开或关(2) 功能指示四年制LED指示灯，用于指示当前测量参数，L、C、R。
(3) 主参数显示五位LED数码管，用于显示L、C、R参数值。
LCR电桥使用说明书
LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。
1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。
2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。
它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。
3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。
4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。
5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。
包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。
- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。
6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。
9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。
- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。
YTC780全自动电容电桥测试仪用户操作手册说明书
YTC780全自动电容电桥测试仪目录一、概述 (1)二、技术参数 (1)三、面板说明 (3)四、接线方法 (4)五、操作方法 (5)六、产品成套性 (9)七、贮存及运输 (9)YTC780全自动电容电桥测试仪一、概述YTC780全自动电容电桥测试仪是在无功补偿装置专家工作组的指导下，针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。
本型号测试仪特点：(1)量程自动转换(2)储存数据(3)大屏幕液晶（320×240×LCD）显示, 汉字菜单操作提示。
(4)实现波形和测量处理数据同屏显示，使测试过程更直观；(5)具有设置、校正和调试功能二、技术参数1、仪器测量范围及精度：a.电容测量（1）电容范围：0.1μF ～2,000μF；（2）容量范围：5 ～20,000kvar；（3）测量精度：±1.0%；（4）分辨率：0～1.999μF±1.0%rdg；0～19.99μF ±1.0%rdg；0～199.9μF ±1.0%rdg；0～1999μF±1.0%rdg；b.电流测量（1）电流测量范围：0～199.9mA；0～1.999A；0～19.99A；0～199.9A0～1000A；（2）测量精度：±1.0%；2、工作电源：a.额定电压：工频220V±10%；b.额定频率：50Hz；c.额定输出：26V/500VA；3、工作条件：a.环境温度：0℃～+40℃b.相对湿度：≤90%4、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机5、外形：320×360×160 mm6、重量：8 kg7、工作原理（如图1）该电容电桥采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。
用电桥测量电阻、电容与电感
一、直流电桥
1. 电路
2. 工作原理
当检流计 G 中无电流流过时，电桥达到平衡。
电桥平衡的条件为 R 1 R 4 = R 2 R 3
设 R 1 = R x 为被测电阻，则 Rx=(R2/R4)R3
测量时，先将比臂调到一定比值，然后再调节较臂直到电桥平衡为止。
最常用的单臂直流电桥 ( 惠斯登电桥）用来测量约 1 W 到 0.1M W 电阻。
二、交流电桥
交流电桥用来测量电容和电感。
1. 电路
2. 工作原理
交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 , 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。
为使平衡容易调节，常将两个桥臂设计为纯电阻。
（ 1 ）当选 Z 2 和 Z 4 为纯电阻时，则 Z 1 和 Z 3 必须同为电感性或电容性。
（ 2 ）当选 Z 2 和 Z 3 为纯电阻时，则 Z 1 和 Z 4 必须一个为电感性，而另一个为电容性。
1.电容的测量
2. 电感的测量。
上海熙凌电器 AMSB-30 型高压电容电桥 说明书
AMSB-30型高压电容电桥使用说明书及KMSB-30-3量程扩大器使用说明书上海熙凌电器有限公司 Shanghai SCHERING Electric Co.,Ltd目 录第一章 概述1-1简介 31-2性能 31-3结构 31-4技术参数 31-5附件（可供选） 5 第二章 安装操作2-1 验收检查 52-2 安装 52-3 初步试验 5 第三章 操作3-1 面板上的控制盘、仪表以及相关指示 63-2 后面板 93-3 KMSB-30-3面板示意图 93-4 电容测量 10(a) 准备工作 10(b) 电容及损耗角正切值tgδ的三端测量 10(c) 电容及损耗角正切值tgδ的四端测量 11(d) 电容比例测量Cx/Cs，使用量程扩扩展器及引线补偿 113-5电压变压器（或互感器）的校验 13(a) 原理 13(b) 测量方法 13(c) 电压互感器测量范围和精度 143-6 电感测量 15(a)概述 15(b)计算方法 15(1) 电感值 15(2) Q”值 15(3) 电抗器的测量范围和精度 16第四章 显示介绍4-1 开始页面 174-2 设置页面 184-3 显示测量 19(a) 电容量及介损测量界面 20(b) 电抗器测量界面（仅AMSB-30a） 21(c) 高压变比角差测量界面（仅KMS-30a） 22(d) 工频高电压测量界面（仅AMSB-30a） 23第五章 工作原理5-1 电流比较仪 235-2 电容电桥 235-3 基本操作 24（a）电容测量 24（b）介质损耗正切值ｔｇδ的测量 255-4 KMSB-30-3量程扩大器 255-5 引线阻抗的补偿 265-6 自校 27 第六章 设备成套性27第七章 保管及免费修理期限 27附录：常规产品的测量接线图第一章 概 述1-1简介本说明书是AMSB30型高压电容电桥的安装和使用说明。
AMSB30型高压电容电桥是基本仪器。
主电桥主要采用电流比较仪的原理并结合计算机数据处理，对被测试品进行全自动测量。
