变配电所设计中普遍存在的问题

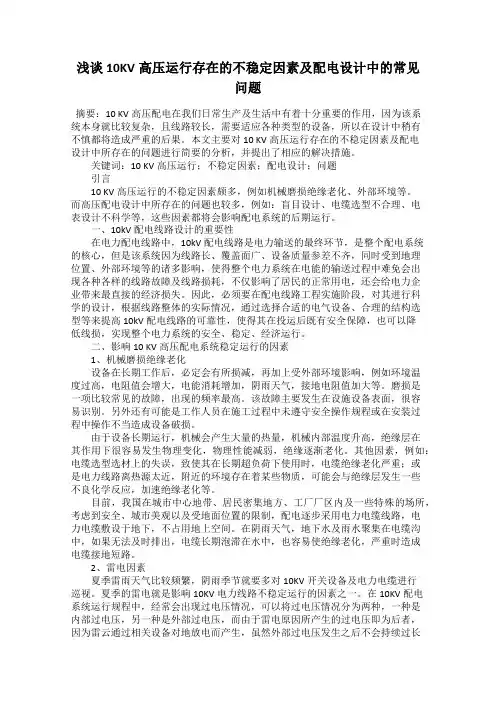

浅谈10KV高压运行存在的不稳定因素及配电设计中的常见问题
浅谈10KV高压运行存在的不稳定因素及配电设计中的常见问题摘要：10 KV高压配电在我们日常生产及生活中有着十分重要的作用，因为该系统本身就比较复杂，且线路较长，需要适应各种类型的设备，所以在设计中稍有不慎都将造成严重的后果。
本文主要对10 KV高压运行存在的不稳定因素及配电设计中所存在的问题进行简要的分析，并提出了相应的解决措施。
关键词：10 KV高压运行；不稳定因素；配电设计；问题引言10 KV高压运行的不稳定因素颇多，例如机械磨损绝缘老化、外部环境等。
而高压配电设计中所存在的问题也较多，例如：盲目设计、电缆选型不合理、电表设计不科学等，这些因素都将会影响配电系统的后期运行。
一、10kV配电线路设计的重要性在电力配电线路中，10kV配电线路是电力输送的最终环节，是整个配电系统的核心，但是该系统因为线路长、覆盖面广、设备质量参差不齐，同时受到地理位置、外部环境等的诸多影响，使得整个电力系统在电能的输送过程中难免会出现各种各样的线路故障及线路损耗，不仅影响了居民的正常用电，还会给电力企业带来最直接的经济损失。
因此，必须要在配电线路工程实施阶段，对其进行科学的设计，根据线路整体的实际情况，通过选择合适的电气设备、合理的结构选型等来提高10kV配电线路的可靠性，使得其在投运后既有安全保障，也可以降低线损，实现整个电力系统的安全、稳定、经济运行。
二、影响10 KV高压配电系统稳定运行的因素1、机械磨损绝缘老化设备在长期工作后，必定会有所损减，再加上受外部环境影响，例如环境温度过高，电阻值会增大，电能消耗增加，阴雨天气，接地电阻值加大等。
磨损是一项比较常见的故障，出现的频率最高。
该故障主要发生在设施设备表面，很容易识别。
另外还有可能是工作人员在施工过程中未遵守安全操作规程或在安装过程中操作不当造成设备破损。
由于设备长期运行，机械会产生大量的热量，机械内部温度升高，绝缘层在其作用下很容易发生物理变化，物理性能减弱，绝缘逐渐老化。
配电网规划中存在的问题及措施探讨
配电网规划中存在的问题及措施探讨新时代来临以后，配电网规划的很多工作安排，都要从长远的角度来出发，针对不同的工作理念、工作方法，进行有效的融合、创新，总是按照固定的思路来执行，将很容易影响到配电网规划的综合成绩，甚至是由此产生非常多的挑战和漏洞现象。
当代的配电网规划，要坚持在自身的创新力度上大幅度的提升，在各项问题的处置、解决上，不能表现出任何的放松，应加强每一项工作的合理完善，这样才能对配电网规划的可靠性、可行性做出更多的保障。
一、配电网规划中存在的问题（一）规划意识薄弱现阶段的配电网规划，成为了电网建设的重要部分，而且引起了社会上的高度关注。
从主观的角度来分析，规划意识薄弱是比较重要的问题，并且在处置的难度上是非常高的，必须在具体工作的开展上，按照正确的理念和手段来完成，否则肯定会影响到未来工作的正常部署。
首先，配电网规划的初期阶段，并没有在各项方案的设计上，做出良好的完善，有些项目完全是针对成功案例开展抄袭、套用，不仅没有取得突出的成果，还影响到了配电网规划的正常进步。
其次，在规划意识薄弱的情况下，很多问题的发生都视而不见，在相关问题的处置上，也没有从根源来出发，这种现象的发生，直接导致配电网规划的综合效果不断下降，而且根本无法在短期目标、长期目标的衔接上取得良好的成绩。
（二）规划体系不健全就配电网规划本身而言，规划体系不健全，也是比较重要的问题，而且是长久积累的结果。
首先，配电网规划的工作开展，针对内部因素、外部因素，并没有良好的应对、处理，在各类动态因素的影响下，配电网规划出现了被迫调整的现象，并没有在调整的主动性方面得到良好的提升，最终造成的恶劣影响，无法在短期内妥善的解决。
例如，西北区域的配电网规划，没有在自身的基础设施上良好的健全，盲目的对先进技术进行引进，以至于技术的实际功能和效果，得不到良好的发挥，在未来工作的开展上，很容易由此陷入到较大的困境，最终的工作开展，难以得到突出的成就。
试析配电设计中存在的问题及对策
试析配电设计中存在的问题及对策摘要：高压配电网是我国电网系统中重要的类型之一,对于安全高效用电具有十分重要的影响，在配电设计过程中，要充分考虑到供电要求，又要符合施工要求，不能因为设计不到位而影响工程质量与安全，此外，还要考虑到配电工程后期的管理维护的方便。
本文针对高压配电设计存在的问题与解决措施进行了探讨。
关键词：配电设计；问题；对策一、配电系统运行稳定性的影响因素1.1雷电的影响在配网中，容易出现过电压的问题，过电压主要分为内部与外部过电压的现象，而雷同过电压则属于过电压。
由于雷电在对地面放电而产生的，持续时间段，电压很高，有很强的破坏性。
在雷电击中了接地设置后，就会导致电位增加，从而使导体产生放电现象，这就是直击雷过电压。
由于电压强大，严重威胁设备的绝缘性能呢，直接影响着电力系统运行的稳定性。
此外，还有一种感应雷过电压，在雷击情况下因为设备放电而影响电磁场电压的变化。
1.2磨损老化的影响在配电系统中，由于长期磨损下，在过高温度或阴雨天气等诸多外部因素的影响下，容易出现磨损老化问题，从而使得电阻值增加，这种问题主要在机械表面发生。
其根本原因除了外部环境和长期使用的原因外，还容易因为施工人员操作不到位而使绩效设备产生磨损。
由于机械设备长期处于高负荷高压力的运作状态下，就会产生大量的热量。
在大量热量的作用下，很容易影响绝缘层的性能，降低其物理性能。
其根本原因就是选材不到位，还有就是因为线路与热源距离太近，容易与绝缘层发生不良的化学反应。
二、常见的问题2.1供电电源不明确在配电设计过程中，因为缺乏供电电源，就会影响电房布置。
无法准确地确定开关房、综合房、公变房等电源点。
如果因为盲目设计，就会给施工带来负面影响，还会导致返工量增加。
另外，要做好相关计算。
要根据计算出的额定电流选择合适的铜排规格，要避免图纸中的选型错误。
2.2电缆选择不合理在配电线路设计中，因为负荷路数较多，需要较多数量和多种规格的电缆，从而容易出现电缆选择不合理的问题。
建筑工程配电设计中普遍存在的问题与解决方案
建筑工程配电设计中普遍存在的问题与解决方案1供配电系统的设计我国施工现场临时用电工程所采用的线路电压为380V、相电压为220V、电源（电力变压器）中性点接地的三相四线制系统中，接地、接零保护系统分类为TT、TN-C 和统为成机械损伤、绝缘体性能下降甚至短路事故。
由于其长时间暴露在公共场所，也无电位联结，对人员生命安全带来巨大威胁。
采用TN—S系统供电时，灯具的金属外壳都是通过PE线连接的，当某个灯具发生故障时，其故障将随PE转到其他灯具上，容易造成户外无等电位连接的电击威胁。
因此室外多采用TT接地系统，为户外灯设置接地极，引出单独的线接灯具的金属外壳，以避免由PE线引来别处的故障电压。
2电负荷与配电线路截面的选择问题由于民用建筑用电负荷绝大多数为单相负荷，三相负荷不平衡必然导致零线通过不平衡电流，随着电脑及各种家用电器的发展与普及，低压电网高次谐波污染日益加剧，3次及其奇倍数谐波均构成中性线电流。
中性线过大电流并由此引发电火灾的现象也日益增多。
N或PEN34防雷与接地现代建筑的防雷设计，采用传统的避雷方法简单可靠，更加经济合算。
但必须保证各层楼面钢筋、金属管道与该层用作引下线的柱筋有可靠的连接，形成等电位层。
现代建筑都是采用钢筋混凝土剪力墙，与楼板的连接十分可靠，关键是做好金属管线的接地。
现代建筑的防雷接地、电气设备的保护接地和工作接地，都是合在一起的，组成混合接地系统。
接地电阻按最小的要求而定，通常是在4Ω以下。
利用建筑物的钢筋混凝土基础作接地板。
尽管基础钢筋等自然接地体己能满足接地电阻的要求，仍需要装设水平的人工接地体，将主要的建筑物基础连接成接地网，这对均衡电位、提高安全性都有好处。
5电气照明设计光线、6建筑工程配电设计规范”中规定消防联动控制、自动灭火控制、通信、应急照明及紧急广播等线路，应穿金属管保护，并暗敷在非燃烧体结构内。
其保护层厚度不应小于30mm，当必须明敷时，应在金属管上采取防火措施。
配电网规划中存在的问题及对策
配电网规划中存在的问题及对策摘要：随着科学技术的不断发展，人民物质生活水平的不断提高和用电需求量的增大，配电网在发展过程中，其规划中存在的问题也逐渐显露出来。
本文将以配电网中存在的问题为切入点，分析问题，解决问题，并提出几点解决对策。
关键词：配电网规划问题对策配电网规划是指在分析和研究未来负荷增长情况以及城市配电网现状的基础上，设计一套系统扩建和改造的计划。
在尽可能满足未来用户容量和电能质量的情况下，对可能的各种接线形式，不同的线路数和不同的导线截面，以运行经济性为指标，选择最优或次优方案作为规划改造方案。
一、配电网规划中存在的问题近年来，由于夏季全国普遍持续性高温，导致供电矛盾越来越突出，全国各地不断出现断电、停电、限电的现象，严重影响了人们的正常生活学习也工作，也对我国社会主义经济建设的持续发展带来了阻碍。
1.对配电网的现状分析不够全面我国目前有很大一部分的地区对电网的现状分析只停留在对现有电网进行统计的层面上，不能按规划那样进行深入细致的全面分析。
普遍存在数据不齐全、表述不清、数据不准确、前后对应不上等情况，这些都会影响配电网存在的问题的如实客观的反映。
例如，只是对线路负载以及联络方式进行简单分析，不能真正的反映出线路的薄弱环节；对于某些地方电压低的问题只是给出一个定性的结论，不能详细的研究出现电压低的各种原因，敷衍了事，由此得出的故障结论可想而知，也不会准确。
2.自动化水平低下配电网在网络方面自动化水平普遍偏低，在许多城市的电网中，中压配电网的自动化的技术还很薄弱，几乎是一片空白。
目前，我国的配电网自动化才刚刚起步，中压配电网的自动化完全处于初始阶段，在科技方面，仍与外国技术有很大的差距。
3.电网设施建设落后长期以来，我国一直处于配电网的网架结构薄弱，网架主次层次不分明，没有形成多分多段的互联网这种状态中。
很多城市的220KV和110KV较少，中低压配电网明显不足，变电容载相对比较低，一般均在1.54～1.67。

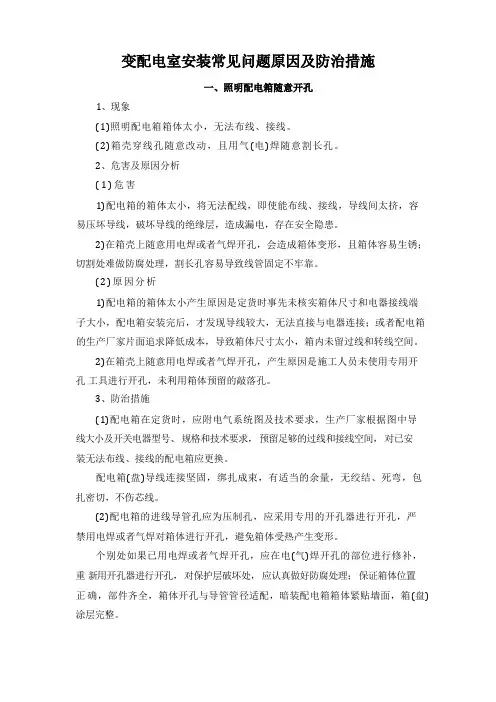

变配电室安装常见问题原因及防治措施
1、现象(1)照明配电箱箱体太小，无法布线、接线。
(2)箱壳穿线孔随意改动，且用气(电)焊随意割长孔。
2、危害及原因分析(1)危害1)配电箱的箱体太小，将无法配线，即使能布线、接线，导线间太挤，容易压坏导线，破坏导线的绝缘层，造成漏电，存在安全隐患。
2)在箱壳上随意用电焊或者气焊开孔，会造成箱体变形，且箱体容易生锈；切割处难做防腐处理，割长孔容易导致线管固定不牢靠。
(2)原因分析1)配电箱的箱体太小产生原因是定货时事先未核实箱体尺寸和电器接线端子大小，配电箱安装完后，才发现导线较大，无法直接与电器连接；或者配电箱的生产厂家片面追求降低成本，导致箱体尺寸太小，箱内未留过线和转线空间。
2)在箱壳上随意用电焊或者气焊开孔，产生原因是施工人员未使用专用开孔工具进行开孔，未利用箱体预留的敲落孔。
3、防治措施(1)配电箱在定货时，应附电气系统图及技术要求，生产厂家根据图中导线大小及开关电器型号、规格和技术要求，预留足够的过线和接线空间，对已安装无法布线、接线的配电箱应更换。
配电箱(盘)导线连接坚固，绑扎成束，有适当的余量，无绞结、死弯，包扎密切，不伤芯线。
(2)配电箱的进线导管孔应为压制孔，应采用专用的开孔器进行开孔，严禁用电焊或者气焊对箱体进行开孔，避免箱体受热产生变形。
个别处如果已用电焊或者气焊开孔，应在电(气)焊开孔的部位进行修补，重新用开孔器进行开孔，对保护层破坏处，应认真做好防腐处理；保证箱体位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱体紧贴墙面，箱(盘) 涂层完整。
1、现象漏电保护开关的动作电流大于 30mA，动作时间大于 0.1s。
2、危害及原因分析(1)危害漏电保护开关的动作电流大于 30mA、动作时间大于 0.1s，会存在人身触电的安全隐患。
人身电击安全电压为 50V，人体皮肤及接触电阻普通为 1500~2000 ，当漏电动作电流大于 30mA，不能起到保护作用。
通过人体的电流从几十毫安至几百毫安为小电流电击，根据人体电击死亡机理，小电流电击使人致命的最危（wei）险、最主要的原因是引起心室颤动 (心室纤维性颤动)。
供配电系统设计存在的普遍问题
供配电系统设计存在的普遍问题作者：曹睿薛会男来源：《科技传播》2013年第10期摘要供配电系统设计具有很强的技术性和规范性，是工业建设中非常普通但又非常重要的一项工作。
随着我国经济建设和科学技术的快速发展，工业建设的发展越来越受到重视，从而对供配电系统的要求越来越高。
本文主要从供配电系统设计的配电设备不合理，由于各处的用电计量方式不一样，难以达到标准要求，供配电系统设计的环境不合格和供配电系统缺乏监测手段这四个方面介绍供配电系统设计中存在的普遍问题，并对这些问题提出了供配电系统设施维护抢修方便快捷，供配电系统的配电设备必须严格按照标准完成和逐步改善供配电系统的监测手段等针对性的意见。
主要强调了供配电系统设计的重要性和设计中需要注意的问题。
关键词供配电系统；配电设备；供电计量；设计环境中图分类号TM6 文献标识码A 文章编号 1674-6708（2013）91-0054-021 供配电系统设计中存在的普遍问题1.1供配电系统设计的配电设备不合理有些开发商为了节省资金，提供落后的配电设备存在建设标准较低，线变损高，变压器配置容量不足，超期运行等问题，增加了安全隐患。
还有的由于电负荷的迅速增长，导致电能表，断路器与供配电线不能满足迅速增长的电气负荷的需要，加速绝缘老化，而频繁的发生故障甚至事故。
对于距离不太远的比较重要的配电设备，没有配合保护和减少智能开关与软起器，没有从独立的变电所或者是开闭所的附属变电所直接进行配电，拉长了距离，减少了利用率。
1.2由于各处的用电计量方式不一样，难以达到标准要求不管是小区，医院还是工厂等建筑，由于居住的地方不同，居住人群不同，用电量不同，所以它们的用电计量的方式也不一样。
比如说医院和工厂经常要带动大型设备和仪器运行工作，需要消耗很大的电量，这样可能在每一个工作室就会安装一只计量表，而像小区用电量就相对少很多，所以一般只需在一个合适的地方安装一只计量表就可以了。
这样，由于各处的用电计量方式不一样，导致标准规定的要求难以达到。
变配电所设计中普遍存在的问题综述
变配电所设计中普遍存在的问题综述
在变配电所设计中，存在着不同的问题。
以下是一些普遍存在
的问题的综述：
1. 安全问题：变配电所是很危险的场所，因此设计时必须考虑
到安全问题。
设计师应该注意防止触电和火灾等风险，同时考虑到
灾害事件和应急情况的处理，确保设备和人员的安全。
2. 能耗问题：变配电所的能源消耗也是设计中的一个重要方面。
优秀的设计应该考虑到尽量降低能源消耗，最大化地提高能源利用
效率。
3. 空间问题：变配电所的空间往往有限，因此设计师必须在保
证设备功能的基础上，合理地利用空间，尽可能地压缩设备的体积，以容纳更多的设备。
4. 维护问题：变配电所的维护也是设计中需要考虑到的。
应该
确保设备易于维护、易于清洁和易于更新。
5. 设备安装问题：变配电所设计的一个常见问题是设备安装的
问题。
设计师应该考虑设备安装的位置和方式，以确保安装过程中
的安全和有效性。
6. 设备可靠性问题：变配电所的设备是为了长期使用而设计的，因此设计应该保证设备的可靠性，以避免设备短期发生故障或失灵。
7. 设备配合问题：变配电所中的设备往往需要相互配合，不同
部门设计的设备之间可能会存在沟通不畅或合作不充分的问题。
因
此设计师应该考虑如何在设计中使不同的设备能够有效地配合，确保整体性的完成。
总之，在变配电所设计的过程中，设计师应该注意到上述问题的存在，并努力通过创新的设计来解决这些问题。
一些10KV变电所系统设计存在的问题
一些10KV变电所系统设计存在的问题发表日期：2003-12-23 14:16:0010KV变电所作为供配电的一个环节，其设计的好坏对用户极其重要，对电气设计人员也有相当高的要求。
设计人员不仅要熟悉关于变电所的电气规范，而且还不能忽视其它规范，另外又要了解变电所设备发展情况和供电局的要求，最后同变电所设计相关的情况如环境等都要清楚。
但从一些并不复杂的变电所工程设计情况来看，变电所设计还存在不少问题，尤其是系统图部分。
笔者就所发现小型10KV变电所系统设计存在的问题列举出来，以期引起广大电气同行的重视。
一、违反有关标准规范1、国家现行有关法律《质量法》、《消费者权益保护法》缓和《节约能源法》的有关条款规定，任何人不得生产、销售和使用国家明令淘汰的产品，否则承担相应的法律责任，这也包括机电产品，国家自82年以来，已陆续公布淘汰机电产品达17批之多。
在现行国家电气标准《供配电系统设计规范》（GB50052-95）（以下简称《配规》1.0.5条的条文说明中，引用国家有关部委推广节能产品和淘汰落后产品的通知：“设计部门在进行工程设计时仍采用国家已公布的淘汰产品的，一律视为劣质设计……”。
在1999至今的某些变电所设计中，DW10、DZ10、JR16等规定早在1997年12月31日就已被淘汰的机电产品仍然在采用。
2、当接用单相不平衡负荷时，联结组别为Y，yn0的配电变压器要求中性线电流不超过低压绕组额定电流的25%，因而严重地限制了接用单相负荷的容量，影响了变压器设备能力的充分发挥。
为此《配规》规定，低压为TN及TT系统时，宜选用联结组别为D，yn11的变压器。
这种联结组别变压器的中性线电流允许达到相电流的75%以上，对于主要是单相负荷的住宅显得尤为重要。
况且，D，yn11联结变压器Y，yn0联结变压器更有利于抑制高次谐波和单相接地故障的切除。
但是不少配电负荷主要是单相的变电所系统图中，其变压器的联结组别依然是Y，yn0。
浅谈配电网规划中存在的问题及建议
浅谈配电网规划中存在的问题及建议摘要：随着改革开放进程的不断深化，我国国力迅猛增强，科学技术水平日益提升，在城市配电网规划中也逐渐应用各种先进的技术，全面提高了城市配电网规划的质量，使城市配电网更加科学和合理。
虽然城市配电网规划水平在大幅度的提高，但依然存在着许多问题。
只有解决了城市配电网规划中的相关问题，才能够确保城市配电网规划的顺利开展和高质量的完成。
本文针对城市配电网规划中的问题进行了探讨并提出了解决建议。
关键词：配电网规划；问题；建议1 城市配电网规划中的问题1.1 对供电区域电量的预测工作不全面在城市配电网规划中，存在着对供电区域电量的预测工作不全面的问题。
由于在规划中需要根据供电区域在未来几年的用电量进行科学的预测，根据预测的结果实施相应的配电网规划。
但是，在实际的工作中，一方面，由于受到科学技术等因素的制约，导致对供电区域电量情况的预测不准确。
另一方面，由于配电网规划设计人员在实际工作中没有高度重视对供电区域电量的预测工作，导致预测不准确，不利于配电网建设后的良好使用。
此外，规划人员没有对影响用电量的所有因素进行全面分析，疏忽了很多因素，也容易出现对供电区域电量预测不准确情况的发生。
1.2与主网规划协调存在着问题城市配电网规划主要是对一些新增区域的规划，而不是对主网进行规划。
因此，需要考虑到与主网的规划协调问题，但是，从目前的情况来看，在进行城市配电网规划的过程中，缺乏考虑与主网的协调问题。
由于新建设的配电网是要并入到主网中的，如果新建设的配电网与主网缺乏协调性，将会诱发严重的电力故障，甚至会造成重大的人员伤亡，容易给供电企业造成较为严重的经济损失，不利于供电企业的长远发展。
1.3 配电网无功优化问题在城市配电网规划的过程中，由于资金和体制的原因，只重视配电网的基本元件建设，对于那些电网损耗与电压质量等这些问题则没有办法顾及到。
但是，在实际的配电网规划中，依然没有充分考虑配电网无功优化工作，严重影响到配电网建设后的使用寿命，也影响到供电企业供电服务的质量和水平。
浅谈变配电设计中普遍存在的问题
5 电气设备的选用。
I ) 推荐选用D , y n l l 结线变压器。在 非常普通又非常重要的一项工作， 其规范性和 GB50052 一95 《 供配电系统设计规范》中第 变压器外娜与 门净吏 10 0 0 技术性都很强， 许多方面涉及到国家强制性条 6 . 0 . 7 条规定: “ TN 及TT 系统接地型式的 在 3) 配电柜、屏后通道的出口数量不满足 文的贯彻落实。要做好变配电所设计既要执 低压电网中， 宜选用D,yn l l 结线组别的三相 规范要求。 作为规范强 制性条文， GB50053 一 变压器作为配电变压器” 行国家现行的有关规范和规程 ， 又要满足当地 。这里 “ 宜选用”的 配电装置长度大于6m 时， 供电部门的具体要求， 否则会出现种种问题， 94第4 . 2.6条规定 “ 理由， 主要基于D,yn l l 结线比Y,ynO结线的 其柜、屏后通道应设两个出口， 低压配电装置 影响设计质量和工程进度。电气专业施工图 变压器具有以下优点: 两个出口间的距离超过 15m 时， 尚应增加出 设计(文件)中存在的常见问题及注意事项有以 ①有利于抑制高次谐波电流。三次及以 口。 ”这一条要强制执行的理由， 是为了当高 上高次谐波激磁电流在原边接成△形条件下 ， 下: 压柜、低压屏内电气设备有突发性故障时， 在 可在原边形成环流， 有利于抑制高次谐波电 屏后的巡视或维修人员能及时离开事故点。 1 设计说明 流， 保证供电波形的质量。 ②有利于单位相接地短路故障的切除。 只有通用说明部分， 缺专用说明部分的内 B50053 一94 容， 应补充说明变配所的概况(包括负荷等级、 4 在G 因D,yn l I 结线比Y, ynO 结线的零序阻抗小 ((l 0 k V 及以下变电所设计规范》中明 得多， 使变压器配电系统的单相短路电流扩大 周边环境 、土建要求、主要设备、供电方 由 3倍以上， 故有利于单相接地短路故障的切除。 案等)， 工业类建筑还应说明厂房或库房的生产 确规定了对防火和建筑等有关专业的要求， 于涉及的不是主设计人员的对应专业， 所以在 2) 断路器选择与短路电流计算。按线路 性质及危险性等级(通用厂房应注明现设计按 预期短路电流的计算来选择断路器的分断能 丙类厂房， 且未考虑设置火灾自 动报警系统， 设计时应予以重视 1) 防火要求: 若今后生产性质确定， 需增加进一步消防设 力精确的线路预期短路电流的计算是一项极 ①当设置可燃油油浸变压器的变电所， 油 其繁琐的工作。用户在设计时， 应计算安装 计， 应由业主另行委托， 并报消防部门审核) ， 处(线路)的额定电流和该处可能出现的最大短 设计任务范围以及本建筑设计电源引人电压 浸电力变压器室的耐火等级应为一级。 ②变压器室位于车间内， 或位于容易沉积 等级、电缆电线敷设方式等。 路电流。并按以下原则选择断路器: 断路器 可燃粉尘、可燃纤维的场所， 或附近有粮、棉 的额定电流In 》 线路的额定电流IL 断路器的 及其他易燃物大量集中的露天堆场 ， 或位于建 额定短路分断能力) 线路的预期短路电流 因 2 变电所位置的选择 筑物内， 或变压器室下面有地下室， 油浸变压 此， 在选择断路器上， 不必把余量放得过大， 以 在 GB50053 一94 ((I O V 及以下变电所 k 器室的门应为甲级防火门。 免造成浪费。 设计规范》中， 有专门章节提到变电所位置 ③在多层和高层主体建筑物的底层布置 以上是笔者在工作中审查与被审查施工 的要求， 其中提到: 变电所不应设在有剧烈振 装有可燃性油的电气设备时， 其底层外墙开口 设计图时发现、总结出的一些容易忽视的问 动或高温的场所; 不宜设在多尘或有腐蚀性气 部位的上方应设置宽度不小于 1. 0m 的防火挑 题。目 前审查的重点是违反 “ 强制性条文” 的 体的场所， 当无法远离时， 不应设在污染源盛 檐。多油开关室和高压电容器室均应设有防 问题， 以上列举的还只是 “ 常见病”同时也涉 ， 行风向的下风侧。由于实际中变电所的设计 止油品流散的设施。 及相关的专业规范问题及严重的设计深度问 通常是在厂房或者建筑物未完全竣工前就开 2) 对建筑的要求: 题。笔者以上所发表的意见， 同样可能有不妥 始进行的， 位置也是由建设单位提供， 这就要 ①变压器室、配电室、电容器室的门应 甚至谬误之处， 笔者只作为抛砖引玉 ， 期望能 求设计人员要对变电所附近的建设规划必须 向外开启。相邻配电室之间有门时， 此门应能 引发更广泛的学习、讨论热潮， 以达到共同提 了解清楚并作出相应措施。
住宅小区供配电系统设计存在的问题及对策教程文件
住宅小区供配电系统设计存在的问题及对策探讨当前住宅小区供配电系统设计存在的问题及对策论文摘要：随着技术的进步，人们对城市配电网络供电可靠性要求越来越高，因此要求住宅小区的配电系统设计接线方式简单灵活、运行可靠。
小区占地面积大、人口集中。
负荷容量大，用电设备多，尤其在用电负荷高峰季，过负荷跳闸断电，如果供电干线断路器频繁地跳闸造成大面积断电，会给居民生活带来不便，因此必须采取新的配电思路和方式来满足需要。
本文对小区供配电设计中的住宅负荷、开关容量、导线截面、配置变压器容量作了分析，并提出了应注意的相关问题。
关键词：居民小区、供配电设计、变电所1 小区供配电特点小区各栋楼房之间空间较大，供电面积较大，每台箱变供电范围有限，因此需用多台箱变才能满足用户负荷要求。
由于用户较多，必须有相应个数的供电回路。
每栋楼的建筑面积和用户数量不一样，供电方式也不一样。
根据住户数量，采取相应的电源方式。
对于联体楼房可采用为单相供电，对于复式楼可采用三相电源供电。
照明负荷为用户的生活用电，而空调负荷为舒适性用电。
由于小区面积大，负荷点多而分散，所以在建设时，电源以采用现场两级变压，第一级为35kV变为10kV（站变），第二级为10kV变为0.4kV(户外箱式变压器)。
箱变分布在负荷中心，减小一次投入，降低运行成本，提高用户的用电质量。
从站变到箱变的10kV用电缆连接，各个箱变的容量由各进户单栋楼房的组团计算总负荷选定。
2 居民小区供配电设施现状随着居民生活水平的不断提高，家用电器特别是空调、电饭锅、微波炉等功率大、耗电多的用电设备逐步在普通家庭中使用。
随着居民用电负荷的剧增，居民生活小区的供电设施不能满足目前居民用电负荷增长的需要，存在如下问题：有的房地产开发商只考虑自身利益，为了节省资金，提供落后的配电设备选型、变压器配置容量不足、建设标准较低、超期运行和线变损高，带来不安全隐患。
配电设备陈旧落后，需要更新改造。
甚至在开发初期少报容量。
变配电所设计中普遍存在的问题
72丨电力系统装备 2019.410、6 kV 配电所及10、6/0.4 kV 变电所设计是当前工程建设过程中非常重要而普通的内容，具有很强的技术性和规范性，许多方面需要依照国家强制性条文的规定进行操作和落实，所以一定要积极了解配变电所的相关设计要求，并且整合设计过程中出现的各种问题，进行分析和研究，只有如此才能让变配电所设计过程中的问题得到控制。
1 变配电所设计中的基本要求1.1 工程设计中的名词术语要求准确在项目设计的过程中，变电所和配电所的名称不能随意进行使用，变配电所是整个供电系统当中对它们的总称，主要指的是供电系统当中的配电所以及变电所，需要依照实际类别和情况合理进行使用，变电所和配电所的概念不同，所以在使用的过程中不能混淆，变电所和配电所在主要配电装置和主要功能方面也有很大的区别，所以在命名的过程中，一定要合理对其进行区分。
1.2 配电系统的型式分类要符合规定配电系统在型式方面可以分为系统接地的型式和带电导体系统的型式，在带电导体型式当中，三相四线制是其中之一，而在系统接地的型式当中，TN —C —S 是其中之一，根据国标当中的相关规定，带电导体系统的型式中，TN —C —S 、TN —S 属于三相四线制，所以，如果把TN —S 系统设置为三相五线制则是不符合相关要求的。
1.3 分类术语要有统一的行业标准需要依照国家的相关标准和规定进行分类、分级的使用，需要采取合理的行业标准，不能随意进行使用，在进行分级、分类的过程中，需要根据相关规范进行操作，在正式文件当中谨慎进行使用：比如说，在各种术语的使用方面，一定要保证书面化、规范化，比如说变电站这个字比较口语化，不能使用在正式文档当中，另外某些计量单位的符号不能随意进行使用，一定要确保字母的规范性和准确性。
2 变电所位置的选择因为在实际操作的过程中，变电所的设计通常条件下是建筑物或者厂房没有完全竣工的条件下进行的，所以需要由建设单位提供相关位置，需要设计人员进一步了解周围的建设规划情况，并且作出对应的处理，在考虑位置选择方面，在进行变配电所选址的时候，一定要对相关的因素进行分析，比如说电力负荷情况、周围的地形地貌以及附近的环境情况，并且进行综合规划考量，只有如此才能确保变配电所的供电稳定性以及安全性，在实际选址的时候，一定要确保线路进出的方便，并且保证电源间的距离不能太远，尽量与负荷中心。
变配电所设计中普遍存在的问题
的距离超过 １ｍ时 ， ５ 尚应增加 出 口。” 这一条 要强制执行 的理 由， 为了当高压柜 、 是 低压屏 内电气 设备有 突发性 故障时 ， 屏 在
后 的巡 视 或 维 修人 员 能及 时 离 开 事故 点 。
（） ４ 配电室内灯具采用线 吊、 吊， 链 且安装在配 电装 置的正
上 方不 符 合 安 全 要求 。Ｇ ５ ０ ３ ９ Ｂ ０ ５ — ４第 ６ ． 规 定 ， 在 配 电室 ．３条 ４ “
１ｋ ０Ｖ配电所及 １／． Ｖ变电所设计 ， ００４ ｋ 是工程建 设中非常普
通 又 非 常重 要 的 一 项 工作 ， 规范 性 和 技 术 性 都 很 强 ， 多方 面 其 许
种： ①系统图与平面图中柜屏 的排列顺序相 反。 看系统 图时是面 向柜屏 的正面 ， 将其 从左至右排 列为 １２ ３ 、 、 ……ｎ 而在平 面图 ；
主变压器 ” 。在变 电装置与配 电装置均有时 ， 以升 降压为主要功 能包括附有高、 中压配电装置者 ， 为“ 电所 ”“ 称 变 ； 以中压配 电为
主要功能， 包括 附有 ３ ００４ Ｖ变 压 器 者 ， 为“ 电所 ” １／． ｋ 称 配 。一 项 工 程 具有 多 个 变 电所 时 ，应 以所 在 建 筑 物 的名 称 或 用 流 水 号 对 各 变 电所 分 别 命 名 。
做 好 变配 电所 的 设 计 ，现 将 本 人 在校 设计 核 变 配 电所 设 计 图纸
弄反了。要避免这一错误 的关键是在系统图和平面 图上都应面
向柜屏 的正面从左至右按顺序排 列。②平面 图上双排面对面布
置 的配 电屏 之 间 有母 线 桥 ， 在 系 统 图 却未 画 出 。 而 （） 压 配 电屏 屏 前 、 ２低 屏后 通 道 宽度 不 满 足 新 规 范 要 求 。 如 屏后 有 时 仅距 墙 ７ ０ ｍ， 屉 式 低 压 屏 双 排 面 对 面 布 置 时仅 相 ０ｒ 抽 ａ 距 １０ ｍ 根 据 规 范 Ｇ ５ ０ ３ ９ ８０ ｍ。 Ｂ ０ ５ — ４第 ４２ ．９条 规 定 ， 压 配 电室 ． 低
1OkV变配电所设计中存在的问题
建筑应 按二级 负荷供 电 ， 设专用 的供 电回路 ， 应 且应 在最 末一 级 配 电箱 设 自动 切 换 装置 。但 某 些 设 计 却 对 一 二 级 负荷 采用 单 电源或 单回路供 电 ， 首端切换 ； 的没有对 消防用 电设 备采用 有 独 立 回 路 供 电 ， 一 般 配 电线 路 合 在 一 起 ， 样 ， 设 有 备 用 电 与 这 虽
１ 违反 有关标 准规 范
（ ）架空配 电线路 设计技 术规程 》 Ｓ Ｊ ０ — ７ 第 ７０６ １《 （ Ｄ ２ ６ ８ ） ．． 条 规 定 ， 架 变 高压 熔 断器 的 选 择 ， 台 除应 与 负荷 电流 、 行 电压 运 等 技 术 参 数 配 合 外 ， 应 满 足 安 装 点 的 断 路 容 量 的 要 求 。 即应 还 根 据 安 装 地 点 系 统 最 大 运 行 方 式 下 的三 相 短 路 电流 和 系 统 最 小 运 行 方 式 下 的 两 项 短 路 电流 分别 校 验 跌 落 式 熔 断 器 的 上 下
期 引 起 广 大 电气 同行 的重 视 。
面 为 １ ｍｍ ０ ，不 符 合 国 家 标 准 《低 压 配 电 设 计 规 范 》 （ ５ ０４ ９ （ ＧＢ Ｏ ５ — ５） 以下简称 《 规》） 低 当相 线截面 为 ２ ｍｍ ， ５ 时
Ｐ Ｅ线 截面 为 １ ｍｍ 一 规 定 。 ６ 这 （ 有 些 多 高层 建筑 物 内 变 电所 的低 压 接 地 型 式 为 丁 — ， ４） Ｎ Ｓ 但低压 出线均为 四极 断路器 ， 看起来 是执行《 规》 ４５６条 低 第 ．． “ 丌 或Ｔ— 在 Ｎ Ｓ系 统 中 ， 线 上 不 宜 装设 电器 将 Ｎ 断 开 ，当 需 Ｎ 要 断 开 Ｎ线 时 ， 装 设 相 线 和 Ｎ 线 一 起 切 断 的 保 护 电器 ” 但 应 。 却 忽 视 该 条 的其 它 部 分 “ Ｔ 系 统 中 ， 能 可 靠 地 保 持 Ｎ 线 在 Ｎ 当 为地 电位时 ， Ｎ线可不需切断” 。另外 ，低规》 《 的第 ４５５条规定 ＿
变配电所设计中普遍存在的问题综述
变配电所设计中普遍存在的问题综述【摘要】变配电所设计中存在诸多问题，主要表现在电气装置容量不足、线路走向设计不合理、接地设计不规范、维护管理不到位、设备选型不合理等方面。
这些问题导致了电力系统运行不稳定、安全隐患增加等严重后果。
为了解决这些问题，必须提高设计水平、重视细节问题，并加强工程质量监控。
只有如此，才能保证变配电所的安全运行和可靠供电。
设计人员和施工单位必须认识到这些问题的累积效应，采取有效措施加以解决，确保变配电所的设计和建设符合标准和规范，为电力系统的稳定运行提供有力保障。
通过提高设计水平、重视细节问题和加强工程质量监控，可以有效地解决变配电所设计中普遍存在的问题，保障电力系统的安全稳定运行。
【关键词】变配电所设计、容量、线路走向、接地设计、维护管理、设备选型、设计水平、细节问题、工程质量监控。
1. 引言1.1 概述变配电所设计中的重要性在电力系统中，变电所扮演着至关重要的角色。
变配电所的设计质量直接关系到电力系统运行的安全稳定，因此其重要性不言而喻。
一个合理、规范的设计能够有效地提高电力系统的供电质量，减少故障发生率，保障用电安全。
在建设新的变配电所或是改造现有的电力设施时，设计是最为关键的环节之一。
通过科学的设计方法和技术手段，可以充分考虑到各种因素，确保变电所运行稳定可靠。
良好的设计还能提高电力设施的综合效益，节约能源资源，减少运行成本，从而达到经济、环保的双重效果。
重视变配电所设计的重要性，不仅仅是从电力系统运行的角度考虑，更是从社会经济发展的角度来看待。
只有充分重视设计工作，不断提高设计水平，才能确保变配电所的安全、高效运行，为社会各界提供稳定可靠的电力供应。
1.2 探讨设计中存在的挑战在变配电所设计中，设计师们面临着诸多挑战。
电气装置容量不足是一个常见的问题。
在设计变配电所时，需要充分考虑负荷需求和未来扩展的可能性，确保电气设备的容量足够满足需求。
线路走向设计不合理也是设计中常见的挑战之一。
公共建筑变配电所设计探讨及常见问题解析(续完)
公共建筑变配电所设计探讨及常见问题解析（续完）公共建筑是城市生活中重要的基础设施之一，而配电所也是现代城市生活的不可或缺的设施。
然而，在公共建筑中建造配电所与在普通工业区建造不同，可能会涉及许多不同的因素和约束条件。
在本文中，我们将探讨公共建筑如何变身为配电所的设计，并解决常见的问题。
一、设计变配电所的考虑公共建筑在设计之初并不会考虑到变作配电所的需要。
因此，如何在已有的建筑中进行改造成为配电所需要仔细考虑。
以下是设计变配电所的一些要点：1. 将需求考虑在内考虑到配电所的用途和特点，需要合理位置和尺寸安排，以满足电缆布线和变电设备安装等需求，并合理安装消防和环保措施以保证人员和设备的安全。
2. 设计卫生和安全变配电所的建设需要考虑安全问题，特别是电气触电。
设计要考虑到防火和防爆原则，选择符合要求的安全设备。
同时，变配电站设有高压设备，间隔间需要空气绝缘、物理绝缘和液体绝缘等依据具体要求设定的安全措施。
3. 防止设施损坏在公共建筑变成配电所时，需要考虑如何防止配电设备遭到不必要的破坏。
这包括对变配电设备室的自控设备和宏观设备进行加固处理、密封和防止入侵等。
二、常见的问题解决1. 电源供应一个公共建筑物有多少用电设备、有多少用电人员以及其总面积，将直接影响电力需求。
因此，设计变配电所需要考虑电源供应的问题，要根据实际需求选择供电线路、开关设备和配电盘等设施。
2. 环境因素公共建筑物界限明确，在选择变电站以及其设备时需要考虑环境因素，避免对周围建筑和环境的影响。
为了满足变站内排放空气清洁，减少对周围环境的影响，需要在变配电站的设计过程中对室内通风线路进行合理设计。
3. 维护和更新配电系统需要保持需要保持良好的运行状态，其设备需要根据一定规律进行维护和更新。
定期检查和维护变配电站的设备可以预防故障和事故的发生，同时延长其使用寿命。
总之，公共建筑变配电所的设计需要综合考虑多种因素，除了满足技术上的需求，还需要考虑到适当的环保和安全要求。
变配电所设计中普遍存在的问题
变配电所设计中普遍存在的问题摘要：随着科技技术的飞速发展，经济生活的不断进步，电力与人们的生活已密不可分，人们在社会生产生活中对电网的安全稳定的需求也愈加强烈。
变电所及配电所是电网的重要组成部分，合理的设计对供电质量的提高有很大的影响。
本文针对变配电设计进行分析探索，从日常生活中发现问题，并提出合理的解决策略，保证变配电所设计的质量，确保供电系统的正常稳定运行。
关键词：变配电所；设计；问题引言：电力在我国的经济发展中有着重要的作用，经济的发展造成了人们生活节奏的加快，作为生产生活中不可替代的能源，对我国的国民经济有着直接的影响，但是，在实际中变配电设计还存在着一些问题，影响着电力企业的正常运行。
因此，变配电所的设计就必须保证规范合理。
电力建设者要结合当地的电力部门的规定，满足当地供电部门的具体要求，和满足使用者的需求进行科学的规划设计，保证变配电所的建设质量，并且要针对其中所产生的问题进行分析，及时采取合理的处理措施，保证电力系统的正常输送，促进国民经济水平的不断提升。
一、变配电所对有关专业的要求与配合1.1 对建筑专业的要求1.1.1方便设备的运输、装卸及搬运。
随着土地资源的日益匮乏，城市建筑寸土寸金，在满足相关规范要求的前提下，业主大多要求将变配电所设置在地下室。
这样设置使得变配电所在设备的运输和更换出现较大的难题，例如变压器体积和重量都非常大，在运输方面就会出现很多的问题，这就要求建筑专业配合解决处理。
通常情况下要求建筑专业处理的方式有三种，一是室外预留一吊装井，井道直接与设备层相通，二是利用车库车道环入地下设备层以利运输，三是在楼板上预留吊装孔和吊装平台，其尺寸应能满足吊装最大设备的需要。
情况不同，所采用的方式也不同，因具体情况而定。
1.1.2高压配电室宜设不能开启的自然采光窗，低压配电室可设能开启的自然采光窗，配电室临街的一面最好不要开窗。
1.1.3变压器室，配电室和电容器室的门应该向外打开，设置防止雨雪和体积不大的一些动物从采光窗，通风门窗，电缆沟等进入室内的设施，如果相邻配电室之间有门的话，应该设计成能双向开启的门。
铁路变电所供电常见问题及应对措施
铁路变电所供电常见问题及应对措施发布时间：2022-07-26T07:16:07.773Z 来源：《新型城镇化》2022年15期作者：赵研[导读] 如今，国家内铁路工程建设的脚步持续推进，铁路规模持续拓展，很多大型直流系统陆续被引入到以时速为350㎞高速铁路为中心、数条铁路干线内。
北京局集团公司石家庄供电段河北石家庄 050000摘要：如今，国家内铁路工程建设的脚步持续推进，铁路规模持续拓展，很多大型直流系统陆续被引入到以时速为350㎞高速铁路为中心、数条铁路干线内。
由于大型直流系统所衔接的铁路干线数目繁多、车场较多，且还涉及动车运用所和机务等多样化技术设施。
创建直流系统变电所，其能在相同时间点向数条铁路干线与车场供电，并且还顾及了联络线与机务设备设施的电能提供工作，供电能力利用率偏高，故而在铁路工程建设期间通常是首选，其运行任务繁重，一旦停电将会扰乱铁路运输秩序，故而积极探究提升供电所运行可靠性的措施具有很大现实意义。
关键词：铁路变电所供；常见问题；应对措施引言：近些年，我国铁路建设数目逐年增加，直流系统的使用规模持续拓展，很多大型直流系统持续被引入数条铁路干线中，逐渐构成直流系统变电所，但其在运行过程中出现故障在所难免.本文在阐述直流系统特征及现存问题的基础上，为达成提升变电所灵敏性与运行安稳性的目标，在论述常见故障类型的基础上，对相关措施做出较详细探究，以供同行参考.一、变电所的概念变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。
为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流（电力系统中各节点和支路中的电压、电流和功率的流向及分布）控制以及输配电线路和主要电工设备的保护。
按用途可分为电力变电所和牵引变电所（电气铁路和电车用）。
电力变电所又分为输电变电所、配电变电所和变频所。
这些变电所按电压等级可分为中压变电所（60千伏及以下）、高压变电所（110-220千伏）、超高压变电所（330-765千伏）和特高压变电所（1000千伏及以上）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变配电所设计中普遍存在的问题摘要：本文针对笔者多年来在审查10、6kV配电所及10、6变电所设计中发现的一些问题，依据国家现行规范和标准进行简要分析，并提出具体的改进意见。
关键词：变电所配电所存在问题规范10、6 kV配电所及10、6kV变电所设计，是工程建设中非常普通又非常重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好变配电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
为了做好变配电所的设计，现将本人在审查我院变配电所设计图纸时发现各种问题中的一部分整理出来，进行简要的分析，与大家相互交流，以便共同提高。
1.变电所和配电所的名称工程设计在使用名词术语时要力求准确，不能随意。
在具体项目的设计文件中不宜笼统使用“变配电所”这一名称。
“变配电所”是变电所和配电所的统称，仅用于泛指。
具体谈到某种类别或某一个体时，应分别称为“变电所”或“配电所”。
在GB50053－94《10kV及以下变电所设计规范》中，“变电所”的解释是“10kV及以下交流电源经电力变压器变压后对用电设备供电”：“配电所”的解释是“所内只有起开闭和分配电能作用的高压配电装臵，母线上无主变压器”。
在变电装臵与配电装臵均有时，以升降压为主要功能包括附有高、中压配电装臵者，称为“变电所”“以中压配电为主要功能 包括附有3～10/0.4kV变压器者，称为”配电所“。
一项工程具有多个变电所时，应以所在建筑物的名称或用流水号对各变电所分别命名。
2.带电导体系统的型式和系统接地的型式根据国际电工委员会IEC－TC64第312条，配电系统的型式有两个特征，即带电导体系统的型式，如三相四线制，和系统接地的型式如TN－C－S系统。
在正式文件中不得把三相四线制的TN－S系统称为“三相五线制”。
在GB50054－95《低压配电设计规范》第37页“名词解释”中已明确指出，“三相四线制是带电导体配电系统的型式之一，三相指L1、L2、L3三相，四线指通过正常工作电流的三根相线和一根N线，不包括不通过正常工作电流的PE线”。
它并进一步阐明“TN－C、TN－C－S、TN－S、TT等接地型式的配电系统均属三相四线制”。
在我国低压配电电压应采用220V/380V.带电导体系统的型式宜采用单相二线制、两相三线制、三相三线制和三相四线制。
在设计文件中，对TN－S与TN－C－S接地型式的划定有时混淆不清。
系统的接地型式一般是就一个变电所或一台变压器的供电范围而言。
中性线N线和保护线PE 线仅在局部范围内，如一栋楼或一层楼分开时，应称TN－C－S系统。
TN系统中某一剩余电流保护器负荷侧电气装臵的外露导电体单独接地时，可称为局部TT系统。
3.分级分类术语和标准计量单位设计文件中的各种分级、分类等名词术语，应与国家标准、行业标准统一，不得混淆。
如经常使用的术语：电力负荷应称为一、二、三级负荷，这里用“级”不用“类”；防雷建筑称为一、二、三类防雷建筑物，这里用“类”不用“级” 新的防雷规范不再分工业、民用，屋面避雷网的网格大小也应以新规范为准 ；爆炸性气体环境危险区域分为0、1、2区，爆炸性粉尘环境危险区域分为10、11区，火灾危险区域分为21、22、23区，这里均用“区”不用“级”或“类”；而火药、炸药、弹药及火工品危险场所电气分为Ⅰ、Ⅱ、Ⅲ类危险场所，这里用“类”不用“区”。
其他的名词术语也应正确使用，如在正式文件中应使用“断路器”、“变电所”，而不宜使用“自动开关”、“变电站”等等，不一一列举。
计量单位的标准符号要正确，字母的大小写不能随意。
如A、V、W、kV、kW、kVA、kvar、lx、km等应一律使用法定计量单位，特别要注意单位符号字母的大小写要正确，凡由人名转化来的单位符号，如A、V、W、N、Pa和兆以上的词头符号，如M、G均应大写；除此之外，则一律小写，如kV、MW、kvar、km等。
有关计量单位的资料，可参阅“工业与民用配电设计手册”第十六章第773～783页。
4.对土建的要求在GB50053－94《10kV及以下变电所设计规范》中明确规定了变电所所址选择和对建筑等有关专业的要求，在执行中我们还存在不少具体问题，现仅列举以下几例略加分析，今后设计时应予以重视。
（1）防火挑檐：车间附设变电所选用油浸电力变压器时，有的未在变压器室大门的上方设臵防火挑檐。
在工程建设标准强制性条文GB50053－94的第6.1.8条，规定“在多层和高层主体建筑物的底层布臵有可燃性油的电气设备时，其底层外墙开口部位的上方应设臵宽度不小于1.0m的防火挑檐”。
（2）安全出口：有的设计在长度大于7m的配电室仅设一个出口或设两个出口但靠近同一端。
这不符合GB50053－94第6.2.6条的规定，规范要求“长度大于7m的配电室应设两个出口，并宜布臵在配电室的两端”。
（3）梁高：有的设计在考虑室内净高时未计及梁的高度。
由于变配电所的跨度较大，有时梁的高度可达800mm左右，故在提土建条件层高时应考虑梁的高度。
（4）值班室：有的设计将值班室设在交通不便的里角。
这不符合GB50053－94的第4.1.6条规定，该条规定“有人值班的配电所，应设单独的值班室。
高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门。
”（5）电缆沟：有的变电所内双排布臵的低压配电屏仅在屏底和后侧设臵地沟，两排屏的沟之间互不连通。
为了方便电缆的进出和今后线路的调整，宜将所内所有主电缆沟和控制电缆沟均连通。
（6）电缆分界室：有的分界室不满足供电部门的要求。
北京供电局规定北京地区的10kV用户必须设臵电缆分界室作为工程的电源总进线室。
电缆分界室的位臵应接近电源进线方向，并靠近建筑物的外墙。
其面积一般为6m×3.5m即20mm2左右，净高应不小于2.7m，下设净高不小于1.8m的电缆夹层，并设600mm×600mm的人孔和爬梯。
电缆分界室在无地下室的建筑物中一般设在一层；而在有地下室的建筑物中，则不论地下有几层，电缆分界室均要求设在地下一层。
根据北京市供电局的规定，电缆分界室归北京市供电局管理，故电缆分界室的门应向外开向公共走道。
5.设备布臵在变配电所的设备布臵方面，我们也存在种种问题，甚至违反强制性条文的规定，现仅举列如下：（1）高、低压配电系统图与平面图不一致。
其表现形式有两种：其一是系统图与平面图中柜 屏 的排列顺序相反。
看系统图时是面向柜 屏 的正面，将其从左至右排列为1、2、3……n；而在平面图上却是面向屏的背面，将其从左至右排列为1、2、、3……n，必然弄反了。
要避免这一错误的关键是在系统图和平面图上都应面向柜 屏 的正面从左至右按顺序排列。
其二是平面图上双排面对面布臵的配电屏之间有母线桥，而在系统图却未画出。
（2）低压配电屏屏前、屏后通道宽度不满足新规范要求。
如屏后有时仅距墙700mm，抽屉式低压屏双排面对面布臵时仅相距1800mm.根据规范GB50053－94第4.2.9条规定，低压配电室内成排布臵配电屏的屏前、屏后的通道最小宽度为：其屏后通道，固定式和抽屉式均为1000mm；其屏前通道，固定式单排布臵为1500mm，抽屉式单排布臵为1800mm，固定式双排面对面布臵为2000mm，抽屉式双排面对面布臵为2300mm.只有当建筑物墙面遇有柱类局部凸出时，凸出部分的通道宽度可减少200mm.（3）配电柜屏后通道的出口数量不满足规范要求。
作为规范强制性条文，GB50053－94第4.2.6条规定“配电装臵长度大于6m时，其柜屏后通道应设两个出口，低压配电装臵两个出口间的距离超过15m时，尚应增加出口。
”这一条要强制执行的理由，是为了当高压柜、低压屏内电气设备有突发性故障时，在屏后的巡视或维修人员能及时离开事故点。
（4）配电室内灯具采用线吊、链吊，且安装在配电装臵的正上方不符合安全要求。
GB50053－94第6.4.3条规定，“在配电室内裸导体的正上方，不应布臵灯具和明敷线路，当在配电室内裸导体上方布臵灯具时，灯具与裸导体的水平净距不应小于 1.0m，灯具不得采用吊链和软线吊装”。
因低压屏顶部布臵有母线铜排通常又不封闭，故要执行此条规定。
配电室内可采用线槽型荧光灯用吊杆安装。
（5）变配电所内设有接地扁钢沿墙敷设，但未设臵临时接地接线柱。
为了方便试验和维修时临时接地，应适当设臵临时接地接线柱。
接地接线柱的做法可参见国家标准图集86D563《接地装臵安装》第25页。
6.推荐选用D，yn11结线变压器最近十年，在TN系统中采用D，yn11结线组别的变压器已很普遍，但还有不少工程仍选用Y，ynO结线组别的变压器，其原因主要是不清楚前者的优点。
在GB50052－95《供配电系统设计规范》中第6.0.7条规定：“在TN及TT系统接地型式的低压电网中，宜选用D，yn11结线组别的三相变压器作为配电变压器”。
这里“宜选用”的理由，主要基于D，yn11结线比Y，ynO 结线的变压器具有以下优点：（1）有利于抑制高次谐波电流。
三次及以上高次谐波激磁电流在原边接成△形条件下，可在原边形成环流，有利于抑制高次谐波电流，保证供电波形的质量。
（2）有利于单位相接地短路故障的切除。
因D，yn11结线比Y，ynO结线的零序阻抗小得多，使变压器配电系统的单相短路电流扩大3倍以上，故有利于单相接地短路故障的切除。
（3）能充分利用变压器的设备能力。
Y，ynO结线变压器要求中性线电流不超过低压绕组额定电流的25％ 见GB50052－95第6.0.8条 ，严重地限制了接用单相负荷的容量，影响了变压器设备能力的充分利用；而D，yn11结线变压器的中性线电流允许达到相电流的75％以上，甚至可达到相电流的100％，使变压器的容量得到充分的利用，这对单相负荷容量大的系统是十分必要的。
因此在TN及TT系统接地型式的低压电网中，推荐采用D，yn11结线组别的配电变压器。
7.电缆型号与截面的选择（1）电缆选型：YJV型交联聚乙烯电缆和VV型聚氯乙烯电缆，是工程建设中普遍选用的两种电缆。
YJV型交联电缆与VV型电缆相比，虽然价格略贵，但具有外径小、重量轻、载流量大、寿命长 YJV型电缆寿命可长达40年，而VV型电缆仅为20年 等显著优点，因此在工程设计中应尽量选用YJV型交联聚乙烯电缆，逐步淘汰VV 型聚氯乙烯电缆。
（2）电缆截面选择：电缆作为导体的一种，其截面选择应满足规范强制性条文GB50054－95第2.2.2条，有关选择导体截面应符合的四点要求，而我们设计选用的电缆截面有时却不符合该条规范中第一、第二点的要求。
第一点：“线路电压损失应满足用电设备正常工作及起动时端电压的要求”。
