水溶性淬火液的配方介绍

1、水：

优点：汽化热高，传热系数较高，化学稳定性好，很便宜，使用方便。

缺点：冷却速度随水温的变化而发生明显变化。650-550℃区间冷却速度小于300-200℃区间。因在奥氏体不稳定区域冷却速度低，故会出现淬不硬现象。淬火件在淬火时还会产生巨大的应力，造成开裂和变形。蒸汽膜阶段长，易生气泡。在淬火件的凹槽和孔内蒸汽不易逸出，造成冷却不均，因此易出现软点。

用途：只用于小截面、形状简单的碳素钢件错淬火，工作表面较光洁。

注意事项：使用时最好用搅拌或强制循环的方法，以提高冷却的均匀性，防止产生软点和变形。水中不应混入灰尘、油类等杂质。工作温度不应超过40℃。

2、无机水溶液：

1）氯化钠（食盐）水溶液：

介质组成：NaCl浓度可用5%或10%。

优点：NaCl能附着于灼热的淬火件表面，剧烈爆炸成雾状（崩膜），使蒸汽膜破坏，蒸汽膜阶段大为缩短，从而明显提高水的冷却速度，冷却也比较均匀。价格便宜，淬火件可达到较高硬度，而且硬度均匀。缺点：冷却速度随溶液温度而变化，淬火后淬火件易生锈。

用途：用于淬透性低、不易开裂、对防止变形要求低的淬火件，例如碳素钢件（有效厚度30-100mm，采用盐水，油淬火），合金结构钢（40Cr,40CrMoV,有效厚度30-150mm；38CrMoAl有效厚度>80mm。）注意事项：使用时溶液温度应控制在60℃以下，淬火后要清洗，并要进行防锈处理。

2）氢氧化钠水溶液：

优点：冷却曲线与氯化钠溶液基本相同，NaOH可与淬火件表面的氧化皮相互作用，产生氢气，使氧化皮迅速剥落，使淬火件表面呈现光亮的银白色。冷却能力大于氯化钠。

缺点：有腐蚀性，劳动条件较差，在使用中易吸收空气中的二氧化碳而使成分逐渐变化。与前两者一样，冷却速度也随溶液温度而明显变化。

用途：用于碳素钢。

注意事项：要定期更换溶液。

3）饱和氯化钙水溶液：

优点：在奥氏体不稳定区（650-550℃）时，有很高的冷却速度，在马氏体转变区，由于它的沸点比水高，对流的开始温度也较高，同时它的粘度比水大，传热性也较差，因此冷却速度较慢，从而减小淬火的应力，防止变形和开裂。它的配制方便，容易购买，价格低，使用寿命长。

缺点：温度太低时，会有氯化钙结晶析出，堵塞淬火槽管路。淬火件放置时易生锈。

注意事项：淬火件淬火后要及时清洗，进行防锈处理。

4）过饱和硝酸盐水溶液：

介质组成：（1）三硝溶液硝酸钠25%，亚硝酸钠20%，硝酸钾20%，水35%，使用相对密度应控制在1.4-1.5之间；（2）二硝溶液硝酸钠31.2%，亚硝酸钠20.8%，使用相对密度应控制在0.36-1.41之间。

优点：在高温区（650-550℃），由于大量硝酸盐的存在会破坏蒸汽膜的形成和稳定性，使冷却速度接近水。在低温区（300-200℃），由于溶液浓度高，粘度大，流动性差，对流速度慢，使冷却速度又接近油。三硝溶液与饱和氯化钙溶液相似，淬火硬度高，淬硬层深，变形小，不易开裂。淬火件防锈性好，冷却特性介于水与油之间，高温下冷却速度比油快3倍，低温下为油的1倍，但仍比水慢。

缺点：价格比氯化钙高很多，亚硝酸钠有毒，易生致癌物质。

用途：用于中碳钢、高碳钢、低合金和球墨铸件的淬火，还可代替碳钢的水－油双液淬火。45钢有效厚度小于或等于40mm。有些形状简单的合金钢[40Cr,65Mn,20Cr(渗碳后),GCr15] 工件也可采用。

注意事项：要注意亚硝酸钠有毒，而且有致癌作用，应改用无毒防锈剂。使用温度为30-60℃。当温度升至100℃时，冷却能力就会下降，就会有软点出现。

5）氯化锌-氢氧化钠水溶液（光亮淬火剂）：

介质组成：氯化锌12.25%，氢氧化钠12.25%，肥皂0.5%，水75%。

性能：氯化锌与氢氧化钠反应，生成氢氧化锌，呈乳白色，高温区冷却速度比水快，低温区冷却速度比水慢。

优点：淬火件硬度高，变形小，不易开裂，表面光亮。

用途：用于碳钢和碳素工具钢等形状复杂的工模具的工件的淬火，可代替水-油双液淬火。

注意事项：要注意淬火前事先要先搅拌均匀，用压缩空气搅拌更好，工作温度应控制在20-60℃之间。

6）水玻璃（硅酸钠）水溶液：

介质组成：单一水玻璃溶液，模数M=SiO2/Na20=2.4,相对密度1.091-1.125（12-16波美度(Bc)）（硅酸钠可用硅酸钾代替）。

性能：（1）60SiMn钢汽车钢板弹簧在840℃下淬火，然后在460℃下回火，介质工作温度60-70℃。用16波美度的溶液处理的钢板弹簧，疲劳寿命可比油淬火（寿命40万次）提高6.7-10倍（可达400万次）。

（2）114淬火剂：在密度为1.10-1.12g/cm3的水玻璃水溶液中，加NaOH使相对密度调整到1.14，其优点是可减小变形，避免开裂。（3）351淬火剂：水玻璃（SiO2摩尔数/Na2O 摩尔数=2.4，波美度56）19.1%，NaOH1.1%，氯化钠12.6%，氯化钾12.6%，有利于阻止溶液起化学变化。水玻璃冷却能力在水与油之间。在低温区（300－200℃）水玻璃能在工作周围形成一层韧性膜，所以冷却速度就明显降低。它的冷却速度可调节，可用作淬火油代用品。

缺点：工件表面会附着胶状硅酸钠，难以清洗。它的工件表面有腐蚀作用。

用途：（1）用于60SiMn钢汽车钢板弹簧的淬火。

（2）用于形状复杂、厚薄不均的碳钢工件的淬火

（3）用于轴承钢等的淬火。

（4）用于大批量需用油淬火的工件，可作为油的代用品使用。

7）碳酸钠水溶液：

介质组成：（1）低浓度碳酸钠水溶液；（2）15-20%碳酸钠水溶液。

性能：（1）性能和用途与氯化钠水溶液同，但其淬火有效厚度仅为其1/3；（2）适用于有效厚度大于25mm的轴承钢。

用途：工件表面较光洁。

注意事项：工作温度不应超过60℃。

3、有机水溶液：

1）聚乙烯醇（PVA）水溶液（简称73合成淬火剂）：

介质组成：最好能使用聚合度为1750，醇解度为88%的聚乙烯醇。水溶液浓度为10%，加有防锈剂、防腐剂、消泡剂等，它是我国用量最大的有机水溶液淬火介质，其组成为：聚乙烯醇10%，三乙醇胺1%，亚硝酸钠1%，苯甲酸钠0.4%，磺化蓖麻油0.02%，水87.58%。

性能：使用时可加水稀释，例如可稀释到含聚乙烯醇0.1-0.3%。冬季使用时浓度应比夏季稍高，用于合金钢时应比碳钢稍高。

优点：它属于成膜型淬火介质，在冷却第一阶段，淬火件表面蒸汽膜外面被由聚乙烯醇形成的粘性膜包围，因而延长蒸汽膜的持续时间，冷却速度缓慢。进入沸腾阶段后，粘性膜破裂，冷却速度应明显加快。当温度降至低温区时，聚乙烯醇粘性膜又会重新形成，使冷却速度下降，这有利于防止工件开裂和变形。因此，它在高温区冷却速度与水近似，但低温区则比水慢。

缺点：因为在使用过程中它的浓度难以检测和控制，所以它的冷却性能变化大。它易发霉发臭。溶液结冰后再融解时，粘度就会下降，冷却性能就会变差，感应淬火时，析出的聚乙烯醇会堵塞感应圈喷水孔。目前国外已停用。

用途：可用于中碳钢及中碳低合金钢的整体淬火，例如45钢，40Cr钢，40MnB钢，42CrMn钢等工件的淬火。

注意事项：亚硝酸钠有毒，又会产生致癌物质，应改用其它无毒防锈剂。使用温度25-45℃。

2）聚乙二醇：

介质组成：感应淬火时最佳浓度为5-10%，整体淬火时为15-20%。

优点：它属于成膜型淬火介质，可防止淬火件开裂。所形成的薄膜易清洗掉。

缺点：性能上不如聚醚型淬火介质，故欧美一直没采用。

注意事项：使用中必须对介质浓度和温度进行控制。

3）聚酰胺聚乙二醇（PAM）水溶液：

介质组成：由酰胺与乙二醇共聚制得。

性能：稳定性比其它有机聚合物淬火介质都好，当使用浓度超过15%时，淬裂几率可明显减少。

用途：可用于直接淬火，锻造余热淬火和感应喷射淬火，特别用于大型工件的淬火。

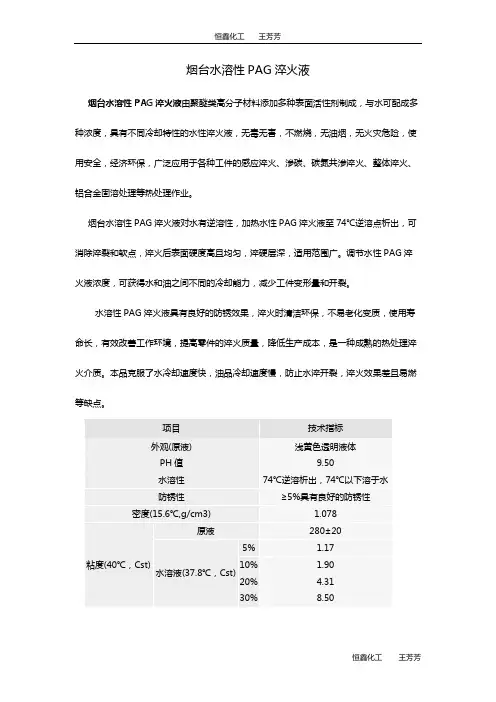

4）聚醚（PAG）水溶液：

介质组成：由环氧乙烷与环氧丙烷的无规共聚物制得，常用的品种中主要成分的分子量约为13000，美国有UCON A，B，C，HT，AQ251、252、364、365等，苏联有ZSP1、2、3。

优点：当温度升高时，聚醚溶解度反而会下降，乃至从水中析出（这叫做逆溶性）。聚
