电焊工实操
电焊工实操考试题
电焊工实操试题考试要求：1.考试所需工具〔面罩、手锤、钢丝刷、渣锤、扁铲、焊把等〕由维修车间提供。
2.设备为交流焊机，焊条为422，规格：φ3.2、φ4.0。
3.装配平齐，间隙、钝边自定，允许采用反变形。
4.板件在两端20mm内坡口内定位焊，单面焊双面成形，焊缝两端20mmX围内缺陷不计。
5.板件焊接方向采用一个方向焊接，不得由中间向两端或由两端向中间焊接。
6.管状试件定位焊缝不允许在仰焊〔六点钟〕位置。
单面焊双面成形。
管状试件离地面高度不高于1200mm。
7.管状试件在焊接过程中，试件不准取下、移动或改变焊接位置。
8.试件在正式施焊后，不允许动用电开工具打磨、处理接头。
9.焊接作业完毕清理焊位卫生。
10.对违反规定者将给予适当扣分处理。
11.考试时间暂定100分钟，总分100分实操90，其它10分。
12.注意根本平安要求。
根本平安要求评分标准〔共10分，每项2分〕1、工作前，将劳动保护用品穿戴齐全，且保持枯燥绝缘，防止触电。
2、工作前，检查电焊机把线、接地线、各接点是否有松动或有无金属物。
合闸后，发现电焊机有异声，应立即拉闸进展检查，防止发生设备事故。
3、严禁利用厂房的金属构造、管道、轨道或其他金属搭接起来作为导线使用。
4、工作休息中，必须将闸拉下。
如停时间短暂，可以不拉，但不得离开工作岗位，夹钳必须放在绝缘处。
5、工作完成后，要及时拉闸断电，把线盘好，并检查操作地点，确认无起火危险后，方可离开。
试题一：低碳钢板立位对接手工电弧焊〔40分〕低碳钢板平位对接手弧焊评分标准试题二：低碳钢管斜位固定对接手工电弧焊〔50分〕低碳钢管水平固定对接手弧焊评分标准。
电焊工实操考试
国家职业技能鉴定统一试卷中级电焊工技能操作试卷一、说明：1、 本试卷命题以可行性、技术性、通用性为原则编制的。
2、 本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民国电焊工职业技能鉴定规（考核大纲）》设计编制。
3、 本试卷主要适用于考核中级手工电弧焊工。
4、 本试卷无地域和行业限制。
5、 本试卷无其他特殊要求。
二、项目：1、 试题名称（一） Q235钢板平对接焊（图1） （二） Q235钢板立对接焊（图2） 2、技术要求1、 焊条直径自定。
4、准备时间：15min 。
2、 钝边、间隙自定、板状试件允许采用反变形。
5、正试操作时间：60mim 。
3、 试件离地面高度自定。
6、总时间75min 。
三、Q235钢板平对接焊评分表四、Q235钢板立对接焊评分表国家职业技能鉴定统一试卷中级电焊工技能试卷（M–06）一、说明1、本试卷命题是以可行性、技术性、通用性为原则编制的。
2、本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民国电焊工职业技能鉴定规(考核大纲)》设计编制的。
3、本试卷适用于考核中级手工电弧焊工。
4、本试卷无地域或行业限制。
5、本试卷无其它特殊要求。
二、项目1、试题名称：<一>、低合金钢板—板对接立位手弧焊<二>、低合金钢管板（骑座式）垂直府位手弧焊2、试题文字或图表的技术说明：装配图技术要求：1、要求单面焊双面成形。
2、钝边、间隙自定，板状试件允许反变形。
3、焊条直径自选。
4、试件离地面高度自定。
三、考试规则1、所用试件，焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标记。
2、考生应提前五分钟持进入指定的考位。
3、考评人员与考生比例为1:5。
4、除考评人员及有关工作人员外，其它人员不准进入实际操作考试现场。
5、焊接时不允许坐着或依靠其它物件。
6、试件的点固、焊接及清理应由考生独立完成。
7、每个试件应连续焊完，一个试件尚未焊接完毕，不准焊接另一个试件。

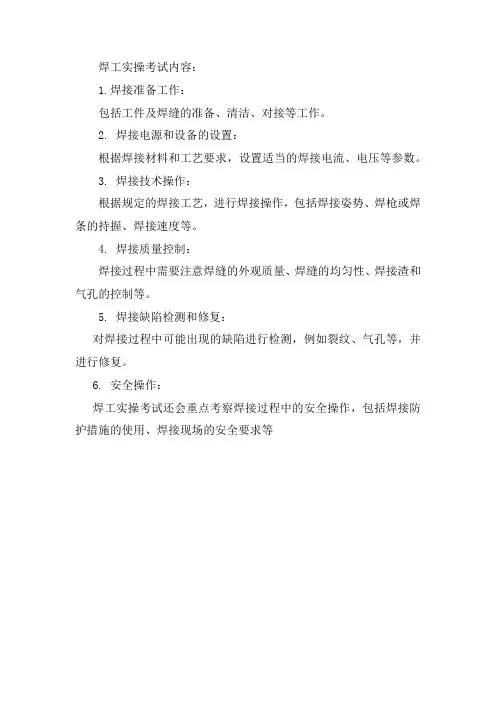

焊工实操考试内容
焊工实操考试内容：
1.焊接准备工作：
包括工件及焊缝的准备、清洁、对接等工作。
2. 焊接电源和设备的设置：
根据焊接材料和工艺要求，设置适当的焊接电流、电压等参数。
3. 焊接技术操作：
根据规定的焊接工艺，进行焊接操作，包括焊接姿势、焊枪或焊条的持握、焊接速度等。
4. 焊接质量控制：
焊接过程中需要注意焊缝的外观质量、焊缝的均匀性、焊接渣和气孔的控制等。
5. 焊接缺陷检测和修复：
对焊接过程中可能出现的缺陷进行检测，例如裂纹、气孔等，并进行修复。
6. 安全操作：
焊工实操考试还会重点考察焊接过程中的安全操作，包括焊接防护措施的使用、焊接现场的安全要求等。
电焊工实操考试
国家职业技能鉴定统一试卷中级电焊工技能操作试卷一、说明：1、本试卷命题以可行性、技术性、通用性为原则编制的。
2、本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范（考核大纲）》设计编制。
3、本试卷主要适用于考核中级手工电弧焊工。
4、本试卷无地域和行业限制。
5、本试卷无其他特殊要求。
二、项目：1、试题名称（一）Q235钢板平对接焊（图1）（二）Q235钢板立对接焊（图2）2、试题文字或图表的技术说明：技术要求1、焊条直径自定。
4、准备时间：15min。
2、钝边、间隙自定、板状试件允许采用反变形。
5、正试操作时间：60mim。
3、试件离地面高度自定。
6、总时间75min。
三、Q235钢板平对接焊评分表平对接焊评分表项目序号考核要求配分评分标准检测结果得分焊缝外观质量1 表面无裂纹 5 有裂纹不得分2 无烧穿 5 有烧穿不得分3 无焊瘤8 每处焊瘤扣1分4 无气孔5 每个气孔扣1分5 无咬边8 深度大于0.5mm，累计长15mm，扣1分6 无夹渣8 每处夹渣扣1分25120+b120+b60606625图1 图27 无未熔合9 未熔合累计长度10mm，扣1分8 焊缝起头、接头、收尾无缺陷8 起头、收尾过高、脱节每处扣2分9 焊缝宽度不均匀≤3mm8 焊缝宽度变化>3mm，累计长50mm，扣2分安全文明生产10 违章从得分中扣分10焊缝外形尺寸11 焊缝允许宽度10～12mm8 每超宽1mm，累计长50mm，扣2分12 焊缝余高1～1.5mm8 每超宽1mm，累计长50mm，扣2分焊后变形错位13 角变形≤3°8 超差不得分14 错位量≤0.5mm 5 超差不得分总分100 总得分考评员考试计时自时分起至时分止计考场纪事：考场负责：监考：年月日四、Q235钢板立对接焊评分表立对接焊评分表项目序号考核要求配分评分标准检测结果得分焊缝外观质量1 表面无裂纹 5 有裂纹不得分2 无烧穿 5 有烧穿不得分3 无焊瘤8 每处焊瘤扣1分4 无气孔5 每个气孔扣1分5 无咬边8 深度大于0.5mm，累计长15mm，扣1分6 无夹渣8 每处夹渣扣1分7 无未熔合9 未熔合累计长度10mm，扣1分8 焊缝起头、接头、收尾无缺陷8 起头、收尾过高、脱节每处扣2分9 焊缝宽度不均匀≤3mm8 焊缝宽度变化>3mm，累计长50mm，扣2分安全文明生产10 无违章行为10焊缝外形尺寸11 焊缝允许宽度8～10mm8 每超差1mm，累计长50mm，扣2分12 焊缝余高1～2.5mm8 每超差1mm，累计长50mm，扣2分焊后变形错位13 角变形≤3° 5 超差不得分14 错位量≤0.5mm 5 超差不得分总分100 总得分考评员考试计时自时分起至时分止计考场纪事：考场负责：监考：年月日国家职业技能鉴定统一试卷中级电焊工技能试卷（M–06）一、说明1、本试卷命题是以可行性、技术性、通用性为原则编制的。

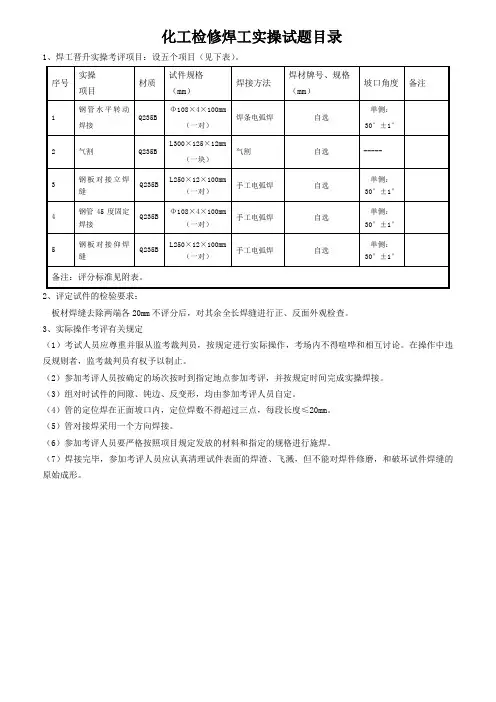

化工检修焊工职业技能鉴定实操题库(初级、中级、高级、技师)
化工检修焊工实操试题目录
1、焊工晋升实操考评项目：设五个项目（见下表）。
2、评定试件的检验要求：
板材焊缝去除两端各20mm不评分后，对其余全长焊缝进行正、反面外观检查。
3、实际操作考评有关规定
（1）考试人员应尊重并服从监考裁判员，按规定进行实际操作，考场内不得喧哗和相互讨论。
在操作中违反规则者，监考裁判员有权予以制止。
（2）参加考评人员按确定的场次按时到指定地点参加考评，并按规定时间完成实操焊接。
（3）组对时试件的间隙、钝边、反变形，均由参加考评人员自定。
（4）管的定位焊在正面坡口内，定位焊数不得超过三点，每段长度≤20mm。
（5）管对接焊采用一个方向焊接。
（6）参加考评人员要严格按照项目规定发放的材料和指定的规格进行施焊。
（7）焊接完毕，参加考评人员应认真清理试件表面的焊渣、飞溅，但不能对焊件修磨，和破坏试件焊缝的原始成形。
题目一
评分标准附表
题目二
评分标准附表
题目三
12mm钢板V型坡口立焊缝焊接
题目四
题目五。
电焊工实操考试
国家职业技能鉴定统一试卷中级电焊工技能操作试卷一、说明：1、 本试卷命题以可行性、技术性、通用性为原则编制的。
2、 本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范（考核大纲）》设计编制。
3、 本试卷主要适用于考核中级手工电弧焊工。
4、 本试卷无地域和行业限制。
5、 本试卷无其他特殊要求。
二、项目：1、 试题名称（一） Q235钢板平对接焊（图1） （二） Q235钢板立对接焊（图2） 2、 试题文字或图表的技术说明：技术要求1、 焊条直径自定。
4、 准备时间：15min 。
2、 钝边、间隙自定、板状试件允许采用反变形。
5、正试操作时间：60mim 。
3、 试件离地面高度自定。
6、总时间75min 。
三、Q235钢板平对接焊评分表四、Q235钢板立对接焊评分表国家职业技能鉴定统一试卷中级电焊工技能试卷（M–06）一、说明1、本试卷命题是以可行性、技术性、通用性为原则编制的。
2、本试卷是依据1995年劳动部、机械工业部联合颁发的《中华人民共和国电焊工职业技能鉴定规范(考核大纲)》设计编制的。
3、本试卷适用于考核中级手工电弧焊工。
4、本试卷无地域或行业限制。
5、本试卷无其它特殊要求。
二、项目1、试题名称：<一>、低合金钢板—板对接立位手弧焊<二>、低合金钢管板（骑座式）垂直府位手弧焊2、试题文字或图表的技术说明：装配图技术要求：1、要求单面焊双面成形。
2、钝边、间隙自定，板状试件允许反变形。
3、焊条直径自选。
4、试件离地面高度自定。
三、考试规则1、所用试件，焊接材料的种类和数量必须按管理制度领用，试件要统一打印钢字考号标记。
2、考生应提前五分钟持准考证进入指定的考位。
3、考评人员与考生比例为1:5。
4、除考评人员及有关工作人员外，其它人员不准进入实际操作考试现场。
5、焊接时不允许坐着或依靠其它物件。
6、试件的点固、焊接及清理应由考生独立完成。
电焊工技能鉴定实操试题(初、中、高级)
电焊工技能鉴定实操试题(初、中、高级)附件 3：河北省职业技能鉴定统一试卷(电焊工) (初、中、高级) 操作技能考核准备通知单(电焊考场钢构厂)姓名：准考证号：单位：技能鉴定考评项目(初级焊工实操技能) 1 、焊工技能鉴定实操考评项目 (初级技能) ：设 2 个项目 (见下表)。
焊工技能鉴定实操考评项目(初级技能)2、实际操作考评有关规定(1) 考试人员应尊重并服从监考裁判员，按规定进行实际操作，考场内不得喧哗和相互讨论。
在操作中违反规则者，监考裁判员有权予以制止。
(2) 参加考评人员按确定的场次及工位号按时到指定地点参加考评，并按规定时间完成实操焊接。
(3) 组对时试件的间隙、钝边、反变形，均由参加考评人员自定。
(4) 试件定位焊采用与正式焊接相同的焊接方法和焊接材料，对接板定位焊在坡口内的两端，不允许加引弧板和引出板，定位焊每段长≦20mm。
(5) 管的定位焊在正面坡口内，定位焊数不得超过三点，每段长度≤20mm。
上架固定时。
(6) 焊接过程中，试件不准取下、移动或改变焊接位置 (转动焊除外)。
(7) 板对接焊采用一个方向焊接，不得由中间向两端焊或由两端向中间焊，其余层数的方向和打底焊的方向要一致。
(8) 管对接水平固定焊和45°固定焊均采用两半圆自下而上焊接。
(9) 参加考评人员要严格按照项目规定发放的材料和指定的规格进行施焊。
(10) 焊接完毕，参加考评人员应认真清理试件表面的焊渣、飞溅，但不能对焊缝表面修磨，和破坏试件焊缝的原始成形。
焊工技能鉴定实操项目一(初级工)电焊：Φ108×5mm 钢管 v 形坡口对接水平固定焊接技术要求： 1、要求单面焊接成形。
2、焊条直径自选，焊缝钝边、间隙3、焊接时自 6 点位到 12 点位焊接，焊件不可移动，4、完成焊缝要求表面干净，不得破坏焊缝原始状态,否则，焊件作废5、考试时间 30 分钟技术要求：1、要求单面焊，焊缝反变形、钝边、间隙自定。
电焊工实操考试试题
电焊工实操考试试题一准考证号：考生姓名：一、试题名称：板—板T形接立角焊本题分值：100分。
考核时间：30分钟考核要求：1.装配定位焊二板要垂直，焊件首尾两点定位焊2.间隙自定3.焊件上不许有引弧痕迹4.焊接时焊件保证垂直位置施焊5.允许预留一定的变形量6.焊缝表面清洁干净，并保持焊缝原始状态焊件备料图焊件装配图二、考试规则1.所用试件和数量必须按管理制度领用，试件要统一打钢印。
2.考生应提前五分钟持准考证及身份证进入指定的考场。
3.除考评人员及有关工作人员外，其他人员不准进入实际操作考试现场。
4.焊接时不允许坐、靠其他物件。
5.试件的点固、焊接及清理应由考生独立完成。
6.对有焊接位置要求的试件，必须按要求的位置焊接完，中途不许取下。
7.考生应在规定的时间内完成全部考件制作，考评人员通知限时一到，应立即停止考试。
8.考生在考试结束后，将试件清理好交到指定地点，并彻底清理考场。
9.考生在整个考试过程中，应遵守安全操作规程，做到文明考核，对违犯考试规则不听劝阻或违犯安全操作规程出现或大事故者取消考试资格，并按有关规定处理。
三、否定项说明1.焊接操作时任意更改焊接位置。
2.焊缝原始表面破坏。
3.操作时间超过15分钟。
四、评分标准考评员：年月日电焊工实操考试试题二准考证号：考生姓名：二、试题名称：焊条电弧焊低碳钢板对接立焊单面焊双面成型考核时间：30分钟考核要求：7.装配定位焊二板要对齐，焊件首尾两点定位焊8.间隙自定9.焊件上不许有引弧痕迹10.焊接时焊件保证垂直位置施焊11.允许预留一定的变形量12.焊缝表面清洁干净，并保持焊缝原始状态二、考试规则10.所用试件和数量必须按管理制度领用，试件要统一打钢印。
11.考生应提前五分钟持准考证及身份证进入指定的考场。
12.除考评人员及有关工作人员外，其他人员不准进入实际操作考试现场。
13.焊接时不允许坐、靠其他物件。
14.试件的点固、焊接及清理应由考生独立完成。
电焊工实操考试方案
金属焊接作业人员实操考试方案根据国家《金属焊接、切割作业人员安全技术培训考核大纲》的规定要求，对新从事“金属焊接和切割作业人员”的特种作业人员必须通过本工种作业的安全技术理论和实际操作考试及格后，方可领取《中华人民共和国特种作业操作证》。
为规范金属焊接作业人员实际操作的考试，特编写本方案。
一、考试使用的场地、设备、工具和用品（一）场地电焊实操室可暂设6个工位，每工位面积大约在1500mm×2000mm左右；在实操中每个工位对应的实际操作项目至少有两个不同，可一次性满足6名考生进行考试，具体工位如图一所示。
工位之间相互用1000--1500mm高的墙壁或隔板隔开，以避免相互影响。
每个工位要保证良好的采光和排尘条件，具有适合各种焊接位置以及各种焊件形式的焊接胎夹具。
每个工位可达到三相、二相380V、220V分别送电，并分别配有空气开关，三相、二相插座。
（二）设备ZX7—400B型逆变式直流弧焊机6台，WS—400型亚弧焊机6台，NBC--350逆变式CO2保护焊2台；DDG—50/22高温干燥箱一台；G160/315—D型等离子切割机1台；GPK—150型管子坡口机1台；二氧化碳灭火器、干粉灭火器和泡沫灭火器各1瓶。
（三）工具锤子、敲渣锤、錾子、钢丝刷、毛刷、焊条盒、钢直尺、角相砂轮机、钢丝钳。
（四）用品考生自带绝缘鞋、手套、防护眼镜和工作服。
考试站点配备一定数量的口罩、防护眼镜和面罩。
二、实际操作考试主要内容1、防护用品与工作用具的安全检查和正确使用。
2、现场安全检查及不安全因素的排除。
3、工件安全检查及不安全因素的排除。
4、焊工的基本技能5、按技术标准所能达到的质量要求。
6、安全用电方面的正确操作。
7、消防器材的选择与使用。
三、考试组织机构1、考评领导小组组长1人：市安全监督局委派人员担任成员2人：市安全监督局工作人员和考核站点领导2、考评员3人具有金属焊接特种作业人员教师资格或本专业达到工程师、技师水平的人员。
实操电焊工考流程
实操电焊工考流程
电焊工考试流程通常包括以下几个步骤：
考前准备：考前，考生需要按照考试要求准备相关实操电焊工的知识
和技能。
这通常包括相关的焊接理论知识、操作规程、安全注意事项等。
考生还需了解考试过程和具体要求，熟悉考场环境。
理论考试：电焊工考试中通常包括理论考试和实操考试两个部分。
理
论考试一般是笔试形式，主要测试考生对电焊工相关知识的掌握程度，包
括焊接工艺、焊接材料、焊接设备等方面的理论知识。
实操考试：实操考试是电焊工考试的重要环节，旨在测试考生实际操
作电焊技能的能力。
考试时，考生需要根据要求完成指定的焊接任务，如
焊接零件、组装结构等。
考官会根据考生的焊接质量、安全操作等方面进
行评分。
评审与成绩发布：考试结束后，考试机构将对考生的实操焊接作品进
行评审，并对理论考试成绩进行统计。
最终，考试机构将发布考生的成绩，并颁发相应的考试证书。
合格者将获得电焊工职业资格证书，从而能够在
相关领域从事相关工作。
总结起来，电焊工考试流程包括报名、资格审核、考前准备、理论考试、实操考试、评审与成绩发布等环节。
这一流程要求考生具备相关理论
知识和实操技能，并在考试中展示出符合要求的焊接水平和安全操作能力。
考试的最终目的是评估考生是否具备从事电焊工作的能力和资质。
电气焊操作技术培训实操要点详解
电气焊操作技术培训实操要点详解一、前言电气焊是一种常见的金属连接技术，广泛应用于各个行业。
为了保证焊接质量和提高焊接效率，进行电气焊操作技术培训是必不可少的。
本文将详细解析电气焊操作技术培训实操的要点，帮助读者更好地掌握电气焊操作技术。
二、安全操作要点在进行电气焊操作技术培训实操时，安全是第一位的考虑因素。
以下是一些安全操作的要点：1. 戴好个人防护装备：进行电气焊操作时，必须佩戴合适的防护面具、手套、耳塞等个人防护装备，以避免对人身伤害。
2. 确保工作环境安全：操作区域应有良好的通风条件，避免气体积聚导致的安全隐患。
同时，应远离易燃易爆物品，防止发生火灾或爆炸事故。
三、电气焊操作技术要点1. 设备准备：在进行电气焊操作前，需检查电气焊设备的工作状态，确保电源稳定，焊机接地良好，焊钳和电缆等配件完好无损。
2. 材料准备：选用适当的焊接材料，并根据实际需要进行切割和加工，以确保焊接材料的质量和尺寸符合要求。
3. 基材准备：对待焊接的基材进行清洁处理，确保焊缝处无油污、氧化物等杂质，并进行适当的预热，以提高焊接接合强度。
4. 焊接技术要点：（1）焊接位置选择：根据需要进行垂直焊接、横向焊接或其他方式的选择，灵活应用不同的焊接位置。
（2）焊接电流选择：按照焊接材料及厚度的不同，选择合适的焊接电流，以确保焊接质量。
（3）焊接速度控制：合理控制焊接速度，保证焊接质量，避免产生气孔、未熔合等焊接缺陷。
（4）焊接角度控制：掌握良好的焊接角度，确保熔池与母材之间的良好结合，提高焊接强度。
（5）焊接压力控制：合理施加焊接压力，使焊缝处的两块母材紧密连接，提高焊接接合强度。
四、焊接缺陷及处理方法在电气焊操作技术培训实操中，了解和处理焊接缺陷是必不可少的。
以下是一些常见的焊接缺陷及处理方法：1. 气孔：气孔是指焊缝中产生的气体孔隙。
处理方法包括调整焊接电流、焊接速度和焊接角度，并采取合适的焊接材料和保护气体。
2. 未熔合：未熔合是指焊缝中存在未完全溶解的母材或填充材料。
电气焊操作技术培训案例实操
电气焊操作技术培训案例实操一、案例背景电气焊是一项重要的金属连接技术，在工业生产中得到广泛应用。
然而，由于焊接操作的复杂性和高风险性，电气焊操作技术需要得到专业的培训和实操指导。
本文通过介绍一个电气焊操作技术培训案例实操，旨在提供实际案例给读者，帮助他们理解和掌握这一技术。
二、案例内容1. 实操背景该案例实操是基于一家汽车制造厂的实际需求进行的。
该厂的生产过程中经常需要进行电气焊接，为了确保焊接质量和工作人员的安全，该厂决定组织员工进行电气焊操作技术培训。
培训内容包括理论知识的讲解和实操演练，目的是提高员工的焊接技能，减少工作事故的发生。
2. 培训内容a. 理论知识讲解：培训开始，培训师首先对电气焊的原理、设备和安全规范进行了详细的讲解。
通过讲述焊接的基本原理、电子元器件的特点和不同类型焊接设备的使用方法，让学员了解焊接的基本概念和流程，并强调安全操作的重要性。
b. 实操演练：在理论知识讲解结束后，学员们进行了实操演练。
实操过程中，首先进行了焊接设备的操作演示，包括设备使用方法和相关控制参数的设置。
然后，每位学员亲自上手操作焊接设备进行实际焊接操作。
培训师全程指导学员操作技巧和注意事项，确保操作的正确性和安全性。
3. 实操案例以下是一个电气焊操作技术培训案例演示实操的实例：a. 案例名称：电焊接地线的连接b. 操作步骤：i. 准备工作：检查焊接设备和接地线的状态，确保无损坏和漏电情况。
ii. 清洁工作：将焊接部位清洁干净，确保焊接部位无油污和灰尘。
iii. 线缆焊接：将接地线与焊接部位相连接，使用电焊设备进行焊接，确保连接牢固。
iv. 焊接检验：经过焊接后，进行线缆接地性能的检验，确保连接电路通畅。
c. 注意事项：i. 操作人员应佩戴好防护用具，如防护眼镜和焊接手套，确保个人安全。
ii. 焊接操作时，应注意电流的选择和调整，以确保焊接的质量和安全。
iii. 在实际焊接过程中，要保持对设备和周围环境的密切观察，及时发现和解决问题。
电气焊操作技术培训案例实操技巧总结
电气焊操作技术培训案例实操技巧总结在电气焊领域，操作技术的熟练程度对焊接质量和效率有着至关重要的影响。
为了提高电气焊操作技术人员的实操技巧，本文将针对一些案例进行总结和分析，并给出一些实用的技巧。
1. 案例一：焊接质量不稳定的问题在实操过程中，有的焊接质量可能会因为一些原因而不稳定，如焊点质量差、焊道不均匀等。
为了解决这个问题，我们应该注重以下几点：a. 选择合适的焊材：不同的焊接任务需要选择不同的焊材，确保其与被焊材料相容性好。
b. 控制焊接参数：根据焊接任务的不同，合理调整电流、电压等焊接参数，使其适合具体焊接材料和环境。
c. 保持焊接工件的清洁：在焊接前清洁焊接工件表面，避免油污、脏物等对焊接质量的影响。
d. 加强焊接质量监控：通过焊接质量检测设备和方法，定期对焊点进行检测和评估，及时发现问题并解决。
2. 案例二：焊接环境复杂的问题有些焊接任务需要在复杂的环境中进行，如高温、高湿度、有害气体等，这些环境会对焊接操作带来极大的挑战。
为了保证焊接的顺利进行，我们需要注意以下几点：a. 选择合适的防护设备：根据环境的不同，选择合适的焊接面罩、防护手套、防护服等防护设备，确保焊工人员的安全。
b. 加强通风排毒：在进行焊接作业前，确保工作区域通风良好，及时排除有害气体，减少对人体的危害。
c. 控制焊接温度：对于高温环境下的焊接任务，我们需要调整焊接参数，控制焊接温度在合理范围内，避免材料的过度热损。
d. 提前准备工具和材料：根据环境特点，提前准备好所需的工具和焊接材料，确保焊接过程中的连续性和稳定性。
3. 案例三：焊缝质量不达标的问题在实操过程中，焊接缺陷是难以避免的，特别是焊缝质量不达标的问题。
为了提高焊接缝的质量，我们需要注意以下几点：a. 合理选择焊接工艺：根据材料的不同，选择适合的焊接工艺，如手工弧焊、气体保护焊等。
同时，还需要掌握各种焊接工艺的操作要点。
b. 控制焊接速度：焊接速度的过快或过慢都会影响焊接缝的质量。
电气焊操作技术培训实操要点详解与应用
电气焊操作技术培训实操要点详解与应用导言电气焊操作技术作为一项重要的工艺技能，在工业生产中具有广泛应用。
本文将详细解析电气焊操作技术的实操要点，并探讨其在实际应用中的相关问题。
一、电气焊操作技术概述电气焊是一种利用电流和电热效应将金属接头部分加热、熔化，并使其与填充材料或无填充材料同时或互相熔融，以形成焊接接头的方法。
电气焊操作技术的实操要点主要包括焊接设备的选择与调试、焊接电流与电压的控制、焊接材料的选用以及操作技巧的掌握等方面。
二、焊接设备的选择与调试1. 设备选择：根据焊接工艺要求，选择合适的焊机、变压器和电源等设备。
应根据焊接材料的种类、焊接工艺、功率需求等因素进行合理选择。
2. 设备调试：在进行实际焊接操作前，要对设备进行调试。
主要包括检查设备连接是否牢固、电源线路是否正常、控制系统的灵敏度等方面。
三、焊接电流与电压的控制1. 电流控制：根据焊接材料和焊接接头的要求，选择适当的电流大小。
过小的焊接电流会导致焊接不牢固，过大则容易引起过热和烧穿现象。
应根据厚度、电极直径等因素进行合理调节。
2. 电压控制：合适的电压能够保证电弧的稳定性和熔化金属的均匀性。
通过调节电压，控制电弧长度和熔融金属的氧化情况。
四、焊接材料的选用1. 电极材料：根据焊接材料的性质和接头要求，选择合适的电极材料。
一般常用的电极材料有钨极、钨钼棒、钨铂棒等。
2. 焊接材料：根据焊接接头材料的特性和工艺要求，选择合适的焊接材料。
焊接材料一般包括焊丝、焊剂和填充材料等。
五、操作技巧的掌握1. 焊接操作步骤：包括清理焊接接头表面、固定电极位置、调整焊接参数、点焊或连续焊接等。
2. 焊接技巧：通过练习和实践，不断提高焊接技巧和手法。
包括掌握电极倾斜度、焊接速度、焊接角度等要点。
六、电气焊操作技术的应用电气焊操作技术广泛应用于各个行业，如船舶制造、建筑工程、汽车制造等领域。
通过掌握电气焊操作技术的实操要点，能够保证焊接质量和工作效率，提升工作效益。
实操电焊工考流程
实操电焊工考流程
1.检查焊接设备的状态，确保其正常工作。
2.准备好所需焊接材料和工具，如焊条、电极夹等。
3.检查焊接工件的表面清洁度和准备度，确保其符合要求。
二、操作要求
1.按照要求进行电焊操作，包括焊接位置、焊接角度、焊接速度等。
2.操作时要注意焊接质量和外观，确保焊缝牢固、平直、平整。
3.操作时要注意安全，佩戴好防护用品，注意周围环境和人员。
三、考试评分
1.焊接质量和外观评分，根据焊缝牢固度、平直度、平整度等要求评分。
2.操作规范评分，根据操作符合要求、注意安全等方面评分。
3.完成时间评分，根据规定时间内完成任务评分。
四、考试合格标准
1.焊接质量和外观得分达到要求。
2.操作规范得分达到要求。
3.完成时间得分达到要求。
总结：实操电焊工考试是电焊工职业技能鉴定的重要环节之一，考生需要进行充分的准备工作，按照要求进行操作，并注意安全。
考试评分主要包括焊接质量和外观、操作规范、完成时间等方面，合格标准需要满足上述要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电焊工比武技术文件
一、命题标准
本次比武依据《焊工国家职业标准》中的高级工标准命题。
内容由理论知识和实际操作两部分组成，理论知识占30%，实际操作占70%。
二、理论知识
（一）试题类型：试题主要分判断题、单项选择题、问答题三类。
（二）考试时间：90分种。
（三）考试方式：采用闭卷笔试方式。
（四）复习参考资料：
国家职业资格培训教程《焊工》（中国劳动社会保障出版社出版）；
职业技能鉴定指导《焊工》（中国劳动保障出版社出版）；
《电焊工》技能鉴定考核试题库（机械工业出版社）。
三、实际操作
（一）实际操作项目
管对接水平固定焊5G（焊条电弧焊SMAW）；
（二）赛件图样
管对接水平固定焊5G（焊条电弧焊SMAW）（见附图HJ－2009－01）（三）技能评分标准
1. 管对接水平固定焊5G（焊条电弧焊SMAW）评分标准（见开发区“献我力量”电焊工技能比武外观评分表一）
（四）赛场准备设备、材料
1、焊条电弧焊弧焊机选用ZX5－400整流焊机。
2、焊条：型号：E5015；规格：Ф2.5㎜、Ф3.2㎜；生产厂家：上海
电力电力修造厂。
（五）试件组对
1. 每位选手所领用试件，在组对前应检查是否符合要求，一般不准调换，若有异议，由裁判长裁定。
2. 参赛选手按抽签的比武轮次，按规定时间、地点自行进行试件组对。
3. 试件在组对过程中如不慎装废，选手可自行修复，但不得调换。
4. 试件组对规定如下：
（1）组对时间为30分钟；
（2）点固焊应采用与正式焊接相同的焊接方法和焊接材料；
（3）所有试件应点固在正面坡口内。
管状试件Ф159×8、立板补焊试件点固不得超过3点，点固长度≤ 10mm。
（六）具体要求
1. 比武操作时间为90分钟。
2. 比武中不得使用电动工具。
3. 选手可自备下列工具：面罩、锤子、扁铲、锉刀、钢丝刷、砂布、磨光机、锯条。
4. 管状试件、立焊补焊试件点固处不许放在仰焊（5点钟～7点钟）位置。
5. 试件全部采用单面焊。
6. 试件的焊接方向均采用两半圆自下而上焊接。
7. 试件在施焊过程中（包括焊缝层间清理）均应在焊接支架上进行，不得变换位置和方向。
如遇清理焊缝使试件移位，应在监考人员监督下恢复原位。
8. 施焊过程中，试件焊废不予补发，允许选手在比武时间内自行手工
修复。
焊缝的正反面不准修复补焊、重熔，若违反该试件按0分处理。
9. 选手在比武过程中，若需要休息、饮水、上洗手间等所占用时间，一律计算在操作时间内。
10. 比武完毕，选手应认真清理试件表面的焊渣、飞溅，但不能破坏试件焊缝的原始成形。
（七）安全操作规程
1、参赛选手必须持有电焊工操作证或经安全教育考试合格后，方可参赛。
2、工作前，将劳动保护用品穿戴齐全，且保持干燥绝缘，防止触电。
3、工作前，检查电焊机附近有无易燃、易爆物品，如有，应挪开直线距离10米以外，方可工作。
4、工作前，检查电焊机是否有接地线，内部各接点是否有松动或有无金属物。
合闸后，发现电焊机有异声，应立即拉闸进行检查，避免发生设备事故。
5、检查一次线、二次线，如有破损应用胶布包好，破损严重必须更换新线。
一次线长度不超过3米，必须悬空挂好。
6、摘挂一次线，是否拉开电闸，电压是否与电焊机电压相符。
7、把电焊线事先拉到工作位置，并检查无误后再合闸，合闸时要把脸闪开。
8、工作休息后，必须将闸拉下。
如停时间短暂，可以不拉，但不得离开工作岗位，夹钳必须放在绝缘处。
9、工作完成后，要及时拉闸、断点，把线盘好。
10、焊接现场必须设置消防器材。
4
P
b α
L
D
S
L ：200mm D:φ159mm S ：8mm α：32°±2°b 、p 自定
图HJ-2009-01
一、管对接水平固定焊接5G （焊条电弧焊SMAW ）
材质：20G
焊条：E5015规格：φ2.5mm 、φ3.2mm
电焊工技能比武外观评分表一
项目：管对接水平面固定焊5G（焊条电弧焊SMAW）管件:
场次工位号：（）本项得分：
检查项目评判标准
及得分
评判等级测评
数据
实得
分数
备注
I II III IV
焊缝余高尺寸标准0～1 ＞1～2 ＞2～3 ＜0，＞3 得分标准4分3分2分0分
焊缝高度差尺寸标准≤1 ＞1～2 ＞2～3 ＞3 得分标准6分4分2分0分
焊缝宽度尺寸标准14～16
＞16～
17
＞17～
18
＜14，
＞18 得分标准4分2分 1 0分
焊缝宽度差尺寸标准≤1.5
＞1.5～
2
＞2～
3
＞3 得分标准6分4分2分0分
咬边尺寸标准无咬边深度≤0.5
每2mm扣1分
深度＞
0.5
0分得分标准10分
正面成型
标准优良中差得分标准6分4分2分0分
背面成型
标准优良中差得分标准4分2分1分0分
背面凹尺寸标准0 ＞0～1 ＞1～2 ＞2 得分标准3分2分1分0分
背面凸尺寸标准0.5～1 ＞1～2 ＞2～3 ＞3 得分标准3分2分1分0分
角变形尺寸标准0 0～1 1～2 ＞2 得分标准4分3分1分0分
外观缺陷
记录
焊缝外观（正、背）成型评判标准
优良中差
成形美观，
焊缝均匀、细密，高低宽窄一致成形较好，
焊缝均匀、平整
成形尚可，
焊缝平直
焊缝弯曲，
高低、宽窄明显
注：表面有裂纹、夹渣、气孔、未熔合等缺陷或出现焊件修补、未完成，该项作0分处理；
外观评判组长：记录员：
评判员：时间：。
