rs485总线通讯协议
rs485协议
rs485协议第一篇：RS485协议简介RS485协议是一种串行通信协议，适用于数据传输距离近于或大于1200米的多节点通信网络。
RS485协议以差分传输为主要特点，具有抗干扰能力强、可靠性高、传输速率快、能耗低等优点，被广泛应用于工控领域和仪表自动化等领域。
RS485协议的标准为EIA/TIA-485标准，定义了物理层电气与连接要求、传输速率、信号编码、帧结构、差错控制和总线系统配置等方面的内容。
RS485协议可以支持多级网络拓扑结构，最多可连接128个节点，每个节点通过一个唯一的地址被识别。
在RS485协议的应用中，常用的设备包括PLC、HMI、变频器、传感器等，并且其实现方式可以包括硬件电路实现和软件编程实现。
第二篇：RS485协议的传输特点RS485协议的主要传输特点包括以下几个方面：1.差分传输: RS485协议采用差分传输技术，通过线对之间的差分电压来传输信息。
由于RS485协议使用的是平衡式发送电路，能够有效地抑制干扰电压，提高信息的传输质量。
2.多节点通信: RS485协议支持多节点通信，最多可连接128个节点。
每个节点可以发送和接收信息，通过唯一的地址被识别。
3.传输速率: RS485协议支持的最大传输速率为10Mbps，可以根据实际需要设置传输速率，一般情况下，常用的传输速率为9600bps、19200bps等。
4.帧结构: RS485协议的帧由同步字符、地址字符、控制字符、数据字符和校验字符组成。
帧结构清晰，易于解析和处理。
5.差错控制: RS485协议通过校验字符来检查数据的正确性，保证数据的准确性和完整性。
同时还具有重发机制，能够在数据传输错误时进行重发。
6.标准化程度高: RS485协议是一种国际标准，定义的内容包括物理层电气与连接要求、传输速率、信号编码、帧结构、差错控制和总线系统配置等方面的内容。
综上所述，RS485协议具有抗干扰能力强、可靠性高、传输速率快、能耗低等优点，适用于数据传输距离近于或大于1200米的多节点通信网络。
rs485通信协议介绍
rs485通信协议介绍附录：RS485串⾏通讯协议1 主要性能本变频器通过内置的RS485标准接⼝，能与个⼈计算机、PLC 或同系列的变频器等连接，进⾏主从式、异步半双⼯串⾏通信。
其主要性能参见下表：项⽬规范适⽤机型 ALPHA3000系列变频器物理级EIA RS485 传输线屏蔽双绞线配线最长长度 500⽶连接台数主机⼀台，从机31台传输速度19200bps,9600bps,4800bps,2400bps,1200bps,600bps,300bps 数据交换⽅式异步串⾏、半双⼯传送协议点对点或⼴播字长 11位停⽌位长度 1位帧长 14字节固定奇偶校验奇校验出错检查⽅式异或校验2硬件连接 2.1硬件联接如下图：图 1 多台变频器⽤主机控制连接⽰意图图中的MASTER （主机）是ALPHA3000变频器、PC 机或可编程控制器（PLC ），图中的SLAVE （从机，在虚线框内）是变频器。
变频器做为主机，只要将从机的RS485端⼦和主机的RS485同名端⼦相联接即可；如果⽤PC 机或PLC 做为主机，则要在主机和总线之间增加⼀个RS485的转接器。
RS458串⾏总线接⼝最多可连接31台变频器做从机，每⼀个从机变频器都有⼀个唯⼀的号码（ID ），主机依靠ID 来识别每⼀台从机。
2.2 RS485转换器RS485转换器采⽤DB9/DB9外形，带孔的⼀端为RS232，带针的⼀端为RS485。
转换器外带接线转换头把RS485端的DB9接线转换为螺丝接线柱，便于通讯线缆的安装和拆卸。
接线转换头上“A+”为485收/发正端,“ B-”为485收/发负端,“GND”为485地线。
RS485接⼝组成半双⼯⽹络，⼀般只需⼆根连线，为获得良好的抗噪声⼲扰性和较长的传输距离，建议采⽤屏蔽双绞线传输。
3通讯协议3.1概述3.1.1通讯⽅式采⽤USS协议。
主机和从机之间⽤轮询的⽅式来进⾏通讯。
由主机启动每⼀次通信，主机向从机变频器发送任务报⽂，从机接到主机的任务命令后返回响应报⽂并执⾏相应动作。
伟创AC90变频器说明书9附录二：RS485通讯协议ac90

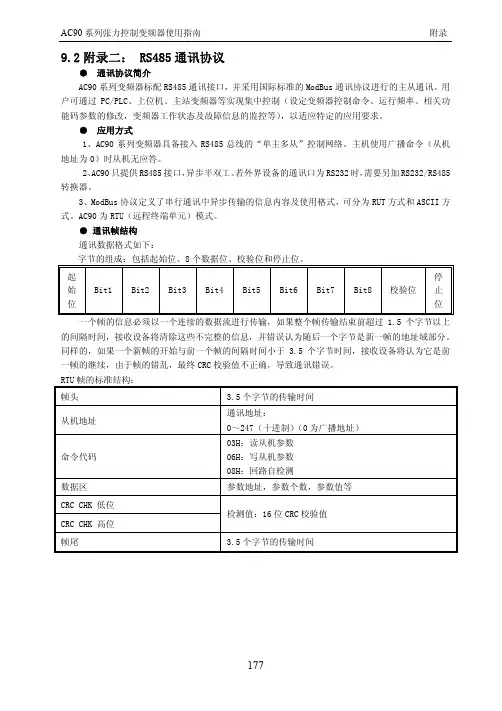

9.2附录二： RS485通讯协议● 通讯协议简介AC90系列变频器标配RS485通讯接口，并采用国际标准的ModBus通讯协议进行的主从通讯。
用户可通过PC/PLC、上位机、主站变频器等实现集中控制（设定变频器控制命令、运行频率、相关功能码参数的修改，变频器工作状态及故障信息的监控等），以适应特定的应用要求。
● 应用方式1、AC90系列变频器具备接入RS485总线的“单主多从”控制网络。
主机使用广播命令（从机地址为0）时从机无应答。
2、AC90只提供RS485接口，异步半双工。
若外界设备的通讯口为RS232时，需要另加RS232/RS485转换器。
3、ModBus协议定义了串行通讯中异步传输的信息内容及使用格式，可分为RUT方式和ASCII方式。
AC90为RTU（远程终端单元）模式。
● 通讯帧结构通讯数据格式如下：字节的组成：包括起始位、8个数据位、校验位和停止位。
起始位 Bit1 Bit2Bit3Bit4Bit5Bit6Bit7Bit8校验位停止位一个帧的信息必须以一个连续的数据流进行传输，如果整个帧传输结束前超过1.5个字节以上的间隔时间，接收设备将清除这些不完整的信息，并错误认为随后一个字节是新一帧的地址域部分。
同样的，如果一个新帧的开始与前一个帧的间隔时间小于3.5个字节时间，接收设备将认为它是前一帧的继续，由于帧的错乱，最终CRC校验值不正确，导致通讯错误。
RTU帧的标准结构：帧头 3.5个字节的传输时间从机地址 通讯地址：0～247（十进制）（0为广播地址）命令代码 03H：读从机参数 06H：写从机参数 08H：回路自检测数据区 参数地址，参数个数，参数值等 CRC CHK 低位检测值：16位CRC校验值CRC CHK 高位帧尾 3.5个字节的传输时间177178在RTU 模式中，新的一帧以至少3.5个字节的传输时间停顿间隔作为开始。
紧接着传输的数据域依次为：从机地址、操作命令代码、数据和CRC 校验字，每个域传输字节都是十六进制的0...9，A...F。
RS485通信协议
RS485通信协议协议名称：RS485通信协议一、引言RS485通信协议是一种用于在多个设备之间进行数据传输和通信的标准协议。
本协议旨在规范RS485通信的数据格式、传输方式和通信协议，以确保设备之间的可靠通信和数据交换。
二、范围本协议适用于使用RS485通信接口的各种设备，包括但不限于工业自动化设备、仪器仪表、数据采集设备等。
三、术语定义1. RS485通信：使用差分信号进行数据传输的半双工通信方式。
2. 主设备：发起通信请求的设备。
3. 从设备：响应通信请求的设备。
4. 数据帧：包含数据信息的通信单元。
5. 起始位：数据帧的起始标识位。
6. 终止位：数据帧的结束标识位。
7. 奇偶校验：用于检测数据传输中的错误的校验机制。
8. 波特率：数据传输速率，以每秒传输的比特数表示。
四、通信协议1. 物理层RS485通信使用差分信号进行数据传输，其中A线和B线分别代表正向和反向信号线。
通信设备应符合RS485标准的物理层要求，包括信号电平、线路阻抗等。
2. 数据帧格式RS485通信使用数据帧进行数据传输。
数据帧格式如下：起始位 | 数据位 | 奇偶校验位 | 停止位起始位：一个字节的起始标识位，用于标识数据帧的开始。
数据位：包含要传输的数据信息，可以是一个或多个字节。
奇偶校验位：用于检测数据传输中的错误，可以选择奇校验、偶校验或无校验。
停止位：一个字节的停止标识位，用于标识数据帧的结束。
3. 通信流程RS485通信的通信流程如下：主设备发送请求帧 -> 从设备接收请求帧并解析 -> 从设备执行请求操作 -> 从设备发送响应帧 -> 主设备接收响应帧并解析4. 数据传输RS485通信使用半双工通信方式，即同一时间只能有一方发送数据。
通信设备应在发送数据前先检测总线是否空闲，以避免冲突。
5. 错误处理RS485通信中可能发生的错误包括数据传输错误、通信超时等。
通信设备应具备错误处理机制，能够检测和处理这些错误，例如重新发送数据、重置通信连接等。
RS485通讯 modbus 协议
使用说明书 - 1 -_MODBUS 通讯协议说明一．通讯说明控制器采用RS-485总线，协议符合ModBus RTU 规约。
数据传输均采用8位数据位、1位停止位、无奇偶校验位。
波特率可设为1200-9600 bit/s 。
通讯传送分为独立的信息头，和发送的编码数据。
以下的通讯传送方式定义与RTU 通讯规约相初始结构 = >=4字节的时间地址码 = 1 字节功能码 = 1 字节数据区 = N 字节错误校检 = 16位CRC 码结束结构 = >=4字节的时间地址码：地址码为通讯传送的第一个字节。
这个字节表明由用户设定地址码的从机将接收由主机发送来的信息。
并且每个从机都有具有唯一的地址码，并且响应回送均以各自的地址码开始。
主机发送的地址码表明将发送到的从机地址，而从机发送的地址码表明回送的从机地址。
功能码：通讯传送的第二个字节。
ModBus 通讯规约定义功能号为1到127。
本控制器利用其中的一部分功能码。
作为主机请求发送，通过功能码告诉从机执行什么动作。
作为从机响应，从机发送的功能码与从主机发送来的功能码一样，并表明从机已响应主机进行操作。
如果从机发送的功能码的最高位(比如功能码大于127)，则表明从机没有响应操作或发送出错。
数据区：数据区是根据不同的功能码而不同。
CRC 码：二字节的错误检测码。
当通讯命令发送至仪器时，符合相应地址码的设备接通讯命令，并除去地址码，读取信息，如果没有出错，则执行相应的任务；然后把执行结果返送给发送者。
返送的信息中包括地址码、执行动作的功能码、执行动作后结果的数据以及错误校验码。
如果出错就不发送任何信息。
1 2．信息帧格式：（1） 地址码： 地址码是信息帧的第一字节(8位)，从0到255。
这个字节表明由用户设置地址的从机将接收由主机发送来的信息。
每个从机都必须有唯一的地址码，并且只有符合地址码的从机才能响应回送。
当从机回送信息时，相当的地址码表明该信息来自于何处。
RS485通讯原理
RS485通讯原理RS485是一种常用的串行通信协议，广泛应用于工业自动化领域中的远程设备监控与控制。
RS485通信原理基于差分传输技术，具有较强的抗干扰能力和可靠性。
本文将从通讯原理、硬件连接、传输特性和典型应用四个方面详细介绍RS485通信原理。
一、通讯原理RS485通信是一种点对点或多点的串行通信方式，采用平衡线路连接发送端和接收端。
在RS485总线上，可以存在多个发送设备和接收设备，并且可以选择不同的通信方式，比如单工（只能单向通信）、半双工（双向通信，但同一时间只能有一个设备发送）和全双工（双向通信，可以同时有多个设备发送）。
二、硬件连接RS485通信需要使用特定的硬件连接方式。
通常情况下，RS485总线上可以连接多个设备，每个设备都有一个接收引脚（A）、一个发送引脚（B）和一个接地引脚（G）。
设备之间的连接是通过分线器（Repeater）或者转换器（Converter）实现的。
分线器通常用于增强信号，延长传输距离，将一个输入信号分发给多个输出设备。
转换器则用于将RS232或RS422信号转换为RS485信号，使得不同类型的设备可以进行RS485通信。
在连接时，需要将所有设备的发送引脚（B）连接在一起，将所有设备的接收引脚（A）连接在一起，以形成总线结构。
同时，需要注意每个设备的接收引脚（A）和发送引脚（B）之间应使用合适的电阻进行匹配。
三、传输特性1.多点通信：RS485总线上可以连接多个设备，可以实现点对点、多点对多点等不同的通信方式。
2.抗干扰能力强：差分传输技术使得RS485通信能够有效抵抗来自电磁干扰和噪声的影响，提高通信的可靠性。
3.传输距离远：RS485通信可以实现传输距离较远，通常可以达到1200米以上，可以满足较远设备之间的通信需求。
4.传输速率高：RS485通信支持多种通信速率，可以根据具体的应用需求选择合适的速率。
5.点对点通信：RS485通信可以实现点对点通信，保证通信的稳定性和可靠性。
rs485通讯
RS485通讯1. 引言RS485是一种串行通信协议，用于在多个设备之间进行双向数据传输。
它是一种高性能的通讯协议，常用于工业自动化、仪器仪表、门禁系统等领域。
本文将介绍RS485通讯的基本原理、使用方法以及常见的应用场景。
2. 基本原理RS485通讯使用差分信号传输，可以抵抗电磁干扰和噪声。
它采用两条相对独立的传输线（A线和B线），通过不同的电平表示逻辑1或逻辑0。
其中，逻辑1对应线A为高电平，线B为低电平；逻辑0对应线A为低电平，线B为高电平。
通过这种方式，数据可以在多个设备之间进行可靠的传输。
3. 硬件连接在使用RS485通讯时，需要将所有设备连接到一个共享的总线上。
每个设备都需要两条连接线（A线和B线）以及一个共享的地线。
通常，可以使用终端电阻来匹配总线阻抗并提高信号质量。
4. 传输方式RS485通讯可以采用两种传输方式：全双工和半双工。
4.1 全双工通讯在全双工通讯中，设备可以同时发送和接收数据。
发送数据的设备需要将数据发送到总线上，并通过差分信号传输给其他设备。
同时，接收数据的设备可以监听总线上的数据并将其解析。
4.2 半双工通讯在半双工通讯中，设备的发送和接收操作是交替进行的。
设备在发送数据时，需要先将总线设置为发送模式，并将数据发送到总线上。
其他设备在接收数据时，将总线设置为接收模式，并监听数据。
5. 通讯协议RS485通讯可以使用多种协议进行数据交换，常见的有MODBUS、DMX512等。
这些协议定义了数据的传输格式、通讯方式和功能码等。
5.1 MODBUS协议MODBUS是一种常用的通讯协议，适用于工业自动化领域。
它定义了数据的传输格式，并提供了读写寄存器等功能。
MODBUS协议支持点对点和多点通讯。
5.2 DMX512协议DMX512是一种用于舞台灯光控制的通讯协议。
它定义了数据的传输格式和通讯方式。
DMX512通讯一般采用全双工方式进行。
6. 应用场景RS485通讯在许多领域都有广泛的应用。
RS-485和Modbus通信协议及工作原理
RS-485和Modbus通信协议及工作原理在（工业控制）、电力通讯、（智能）仪表等领域，通常情况下是采用串口（通信）的方式进行数据交换。
最初采用的方式是（RS）232接口，由于（工业）现场比较复杂，各种（电气）设备会在环境中产生比较多的电磁千扰，会导致（信号）传输错误。
1979年施耐德电气制定了一个用于工业现场的总线协议Modbus协议，现在工业中使用RS485通信场合很多都采用Modbus 协议，所以今天我们来了解下RS485通信和Modbus通信协议。
什么是串口通信串口通信(Serial Communication)，是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。
这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，但其传输速度比并行传输低。
由于串行通信是在一根传输线上一位一位的传送信息，所用的传输线少，并目可以借助现成的电话网进行信息传送，因此，特别适合于远距离传输。
（RS-485）协议概述RS-485和RS-232一样，都是审行通信标准，现在的标准名称是（TI）A485/EIA-485-A，但是人们会习惯称为RS485标准，RS-485常用在工业、自动化、汽车和建筑物管理等领域。
RS-485总线弥补了RS-232通信距离短，速率低的缺点，RS-485的速率可高达10Mbit/s，理论通讯距离可达1200米；RS-485和RS-232的单端传输不一样是差分传输，使用一对双绞线，其中一根线定义为A，另一个定义为B。
通常情况下，RS485的信号在传送出去之前会先分解成正负对称的两条线路(即我们常说的A、B信号线)，当到达接收端后，再将信号相减还原成原来的信号。
拓扑结构RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，多采用的是两线制接线方式，这种接线方式为总线拓扑结构，在同一总线上最多可以挂接32个节点RS-485总线同12C总线一样支持主从模式，支持点对点单从机模式，也支持多从机模式，不支持多主机模式。
RS485串口通信原理
RS485串口通信原理RS-485是一种常用的串行通信协议，用于实现在多个设备之间进行数据通信。
它以可靠性高、传输速度快和适应性强的特点而被广泛应用于工业控制和自动化领域。
RS-485采用差分信号传输方式，即通过两根电缆将数据信号传输到接收端。
其中一根电缆定义为A线，另一根定义为B线。
数据信号的传输方式是以高电平和低电平的差值来表示，这样的传输方式可以减少受到环境干扰的影响。
在RS-485通信中，常常有一个主设备和多个从设备。
主设备负责发送指令或数据，从设备负责接收数据或返回应答。
通常，主设备会发送一个数据帧给从设备，数据帧由起始位、数据位、校验位和停止位组成。
从设备接收到数据帧后，会进行校验，确保数据的完整性和准确性。
在RS-485通信中，主设备和从设备之间的通信是通过发送和接收数据帧来进行的。
主设备通过A线发送数据，从设备通过B线接收数据。
同时，主设备通过B线发送数据，从设备通过A线接收数据。
这种全双工的通信方式使得主设备和从设备可以同时发送和接收数据，提高了通信效率。
RS-485通信协议还具有多主设备和多从设备的特点。
这意味着在一个RS-485总线上可以连接多台主设备和从设备。
对于多主设备的情况，通信是通过总线控制器进行的，总线控制器负责协调每个主设备发送数据的时间。
对于多从设备的情况，每个从设备都有一个唯一的地址，主设备通过地址来选择指定的从设备进行通信。
在RS-485通信中，还有一个重要的概念是终端电阻。
终端电阻是连接在A线和B线的两端，用来消除信号的反射和抑制干扰。
通常，在RS-485总线的两端都需要设置终端电阻，以确保信号的传输质量。
总之，RS-485是一种可靠且高效的串行通信协议，通过差分信号传输方式实现多设备间的数据通信。
它具有适应性强、传输速度快和抗干扰能力强的优点，被广泛应用于工业控制和自动化领域。
通过了解RS-485通信原理，可以更好地理解和应用这一通信协议。
RS422、RS485串行通讯标准总结
RS422、RS485串行通讯标准总结引言串行通讯是一种数据传输方式，其中数据按顺序逐位发送。
RS422和RS485是两种广泛使用的串行通讯标准，它们提供了可靠的数据传输和支持长距离通讯的能力。
RS422通讯标准定义RS422，也称为TIA/EIA-422，是一种差分信号串行通讯标准。
特点差分传输：使用正负电压差来表示二进制数据，提高了信号的抗干扰能力。
高速传输：支持最高10Mbps的数据传输速率。
驱动能力：可以驱动至多10个接收器。
连接距离：适合短距离到中等距离的通讯，最长可达1200米。
应用场景工业自动化：由于其抗干扰能力，RS422适用于工业环境中的设备通讯。
数据采集系统：用于远程数据采集和监控。
RS485通讯标准定义RS485，也称为TIA/EIA-485，是一种多节点、差分信号串行通讯标准。
特点多节点能力：支持多达32个或更多的设备连接到同一通讯线上。
差分传输：与RS422类似，RS485也使用差分信号来提高信号质量。
高速传输：支持最高10Mbps的数据传输速率。
驱动能力：可以驱动至多32个接收器。
连接距离：适合长距离通讯，最长可达1200米。
应用场景工业网络：RS485常用于构建工业现场总线。
楼宇自动化：用于楼宇自动化系统中的设备通讯。
数据传输：在需要长距离数据传输的应用中广泛使用。
RS422与RS485的比较相似之处两者都使用差分信号传输，具有较好的抗干扰能力。
两者都支持最高10Mbps的数据传输速率。
不同之处RS422通常用于点对点通讯，而RS485支持多点通讯。
RS422可以驱动的接收器数量较少，而RS485可以连接更多设备。
RS485更适合构建网络，因为它支持多节点通讯。
RS422/RS485的物理层电气特性电压水平：RS422/RS485定义了特定的电压水平来表示二进制"0"和"1"。
终端电阻：RS485网络需要适当的终端电阻来匹配线路特性。
rs485通讯协议有哪些
竭诚为您提供优质文档/双击可除rs485通讯协议有哪些篇一：Rs485通讯协议介绍第九章串行口Rs485通讯协议9.1通讯概述本公司系列变频器向用户提供工业控制中通用的Rs485通讯接口。
通讯协议采用modbus标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如plc控制器、pc机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过Rs485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的modbus通讯协议支持两种传送方式:Rtu方式和ascii方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
9.2通讯协议说明9.2.1通讯组网方式(1)变频器作为从机组网方式：单主机多从机图9－1从机组网方式示意图单主机单从机(2)多机联动组网方式：-107-图9－2多机联动组网示意图9.2.2通信协议方式该变频器在Rs485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，pc机或plc可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4)从机在最近一次对主机轮询的应答帧中上报当前故障信息。
9.2.3通讯接口方式通讯为Rs485接口，异步串行，半双工传输。
默认通讯协议方式采用ascii方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600bps，通讯参数设置参见p3.09～p3.12功能码。
9.3ascii通讯协议字符结构：10位字符框（Forascii）(1－7－2格式，无校验)(1－7－1格式，奇校验)-108-(1－7－1格式，偶校验)11位字符框（ForRtu）(1－8－2格式，无校验)(1－8－1格式，奇校验)(1－8－1格式，偶校验)通讯资料结构：ascii模式-109-通讯地址：00h：所有变频器广播（broadcast）01h：对01地址变频器通讯。
RS485 总线协议
14
【例14-2】 【参考代码】
//=======================主程序=======================
main(void)
{
initUART();
//初始化串口
Delayms(100);
//延时函数
RE=0;
DE=0;
//等待MAX485接收数据
2
RS485协议的电气特性如下： ① 逻辑“1”以两线间的电压差为+(2～6)V表示；逻辑“0”以两线间的电压差为 −(2～6)V表示。 ② RS485的数据最高传输速率为10Mbps。 ③ RS485接口采用平衡驱动器和差分接收器，抗噪声干扰性好。 ④ RS485接口的最大传输距离标准值为 4000英尺（约1219米），实际上可达3000 米，此外，RS232C接口在总线上只允许连接 1个收发器，即单站能力。而RS485接口在总 线上允许连接多达128个收发器。
PCON=0x00;
//使用串口比特率9600bps
EA=1;
ES=1;
TR1=1;
//T1作为比特率产生器
}
12
【例14-2】 【参考代码】
//=================延时函数=========================== void Delayms(unsigned int MS) {
单片机首先调用initUART()函数对串口进行初始化，然后等待PC发送数据， 并且在中断处理子程序中切换MAX485的状态，然后回送数据。
图12-15 单片机与MAX485连接电路图 10
【例14-2】 【参考代码】
//*********************************************************************************
rs485总线工作原理
rs485总线工作原理RS485总线是一种串行通信协议，用于在远距离、高干扰环境下传输数据。
在很多工业自动化系统中，RS485总线应用十分广泛，尤其是在工控领域。
RS485总线的工作原理如下：1. RS485总线结构RS485总线结构一般包括主控制器和从节点。
主控制器负责控制和管理整个系统的通信，而从节点则用于接收和发送数据。
在RS485总线中，主从节点之间通过一个双绞线传输信号，该信号以平衡回路方式传输。
2. 差分信号在RS485总线中，传送的是差分信号。
差分信号是由两个相邻的信号线构成的一对线路，当信号传输时，其中一个线路发射正向信号，而另一个线路发射反向信号。
接收端采用差分方式对信号进行解码，可以有效减小外界干扰的影响，提高信号的可靠性和稳定性。
3. 线路长度和传输速率的选择RS485总线的线路长度和传输速率的选择关系十分密切。
一般来说，线路长度越短，传输速率可以越高；而线路长度越长，则传输速率要相应降低。
这是由信号传输的特性决定的，RS485总线最长的传输距离可以达到1200米，但在实际应用中，建议不超过1000米，具体应由具体情况而定。
4. 总线终端控制在RS485总线中，总线终端控制十分重要。
总线终端控制以线缆两端为界，由主控制器和从节点分别接入总线，并通过终端电阻进行控制。
总线中最多只能存在两个终端电阻。
当主控制器发送一个命令时，从节点接收到该命令并做出响应后，主控制器会在一定时间内关闭命令信号，此时从节点必须确保命令信号已被完全接收并撤销响应。
如果从节点没有完全接收信号或没有及时撤销响应，总线的状态可能会出现错误。
5. 总结RS485总线是一种高可靠性、高抗干扰能力的串行通信协议，适用于在远距离和高干扰环境下进行数据通信。
要在实际应用中充分利用RS485总线的优势，需要掌握RS485总线的工作原理，了解线路长度和传输速率的选择关系，掌握总线终端控制等重要知识点。
6. 电气特性RS485总线的电气特性也是其能够实现高可靠性和高性能的重要原因。
rs485知识点总结
rs485知识点总结RS-485的特点：1. 多点通信：RS-485可以支持最多256个节点的通信，每个节点都可以发送和接收数据。
这使得RS-485非常适合于工业控制系统和自动化系统等场合，可以满足复杂的通信需求。
2. 高速传输：RS-485支持最高10Mbps的传输速率，可以满足大部分工业控制系统和自动化系统对于高速数据传输的需求。
3. 高抗干扰：RS-485是差分信号通信协议，具有很好的抗干扰能力。
在工业场合，由于存在各种电磁干扰，差分信号通信协议可以有效地减小干扰的影响，保证通信的稳定和可靠。
4. 长距离传输：RS-485可以实现1200米的长距离传输，即使是在工厂车间等大型场合，也可以满足通信需求。
5. 低成本：RS-485通信设备价格低廉，成本低，容易应用。
RS-485通信原理：1. 差分信号：RS-485通信采用差分信号传输，即发送方发出的信号为正负两个相互互补的信号。
接收方通过比较这两个信号的差值来获取数据。
2. 线路匹配：RS-485通信需要采用120欧姆的平衡线路，保证信号的传输质量。
同时，RS-485需要端子电容进行匹配，确保通信的稳定。
3. 数据编码：RS-485通信采用差分数据编码，发送方将逻辑数据转换为正负两个信号进行传输，接收方再将这两个信号还原为逻辑数据。
RS-485通信协议：RS-485通信协议一般采用半双工通信方式。
在RS-485总线上，不同的节点可以轮流发送数据，但同一时间只能有一个节点发送数据，其他节点必须处于接收状态。
RS-485通信协议一般采用MODBUS协议。
MODBUS是一个通用的工业领域通信协议，常用于PLC、变频器、仪表等设备之间的通信。
MODBUS协议包含了数据帧的格式、功能码、寄存器地址等内容，非常适合于工业控制系统的通信需求。
RS-485通信接口：RS-485通信接口一般是通过RS-485芯片实现的。
RS-485芯片可以将UART格式的数据转换为RS-485格式的差分信号，实现数据在RS-485总线上传输。
RS485通讯协议
RS485通讯协议首先要知道什么是RS232和RS485.典型的串行通讯标准是RS232和RS485.它们定义了电压,阻抗等.但不对软件协议给予定义区别于RS232, RS485的特性包括：1. RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。
接口信号电平比RS -232-C 降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。
2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
4. RS-485接口的最大传输距离标准值为4000英尺，实际上可达3000米，另外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。
而RS-485接口在总线上是允许连接多达128个收发器。
即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。
因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述优点就使其成为首选的串行接口。
因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均采用屏蔽双绞线传输。
RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
RS485编程串口协议只是定义了传输的电压，阻抗等，编程方式和普通的串口编程一样！！RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
rs485通讯协议
rs485通讯协议RS485通信协议简介RS485（Recommended Standard 485）是一种串行通信协议，可以实现多点通信和远距离传输数据。
它的特点是可靠性高、抗干扰能力强，适用于在工业自动化、建筑控制、电力监控等领域中进行可靠通信的应用。
RS485通信协议基于电气特性差分信号传输，采用两条线进行双向通信。
其中一条线为传输线（A线），另一条线为接收线（B线）。
这样的架构使得减少了串信的问题，提高了传输稳定性。
RS485通信协议支持多点通信，可以连接多个设备，使其能够同时接收和发送数据。
在RS485总线上，设备可以处于主设备模式或从设备模式。
主设备可主动向从设备发送数据请求，而从设备只能在主设备请求时才能发送数据。
在RS485通信协议中，数据通信是通过波特率来确定的，常用的波特率有9600、19200、38400等。
数据的传输格式通常以字节为单位，每个字节包含起始位、数据位、校验位和停止位。
除了具备可靠性和高抗干扰特点，RS485通信协议还具备灵活性。
一方面，它可以灵活选择485传输模式，可采用全双工或者半双工模式，根据实际需要选择；另一方面，可以根据通信需求，自定义通信协议，实现更加高效的数据传输。
RS485通信协议的应用十分广泛。
在工业自动化领域，RS485常用于控制设备之间的通信，如PLC和HMI之间的通信。
在建筑控制中，RS485通信协议可用于智能楼宇系统的各种设备之间的通信，如照明控制、温度控制等。
在电力监控领域，RS485通信协议可以实现电能表和监控系统之间的通信，实现用电信息的采集和管理。
总之，RS485通信协议作为一种可靠性高且抗干扰能力强的串行通信协议，在各个领域都有着广泛的应用。
它的多点通信特性、可靠性和灵活性使其成为众多设备之间进行可靠通信的理想选择。
随着科技的不断进步和应用领域的不断拓展，相信RS485通信协议的应用将会更加广泛和深入。
RS485通讯协议
附录1：RS485通讯协议1．概述CVF-G3/P3系列变频器中提供了RS485通讯接口，用户可通过PC/PLC实现集中监控(设定变频器的工作参数和读取变频器的工作状态)，以适应特定的使用要求。
本附录的协议内容即是为实现上述功能而设计的。
1.1 协议内容该串行通讯协议定义了串行通讯中传输的信息内容及使用格式。
其中包括：主机轮询（或广播）格式；主机的编码方法，内容包括：要求动作的功能代码，传输数据和错误检验等。
从机的响应也是采用相同的结构，内容包括：动作确认，返回数据和错误校验等。
如果从机在接收信息时发生错误，或不能完成主机要求的动作，它将组织一个故障信息作为响应反馈给主机。
1.2 适用范围1.2.1 适用产品CVF-G3/P3系列变频器1.2.2 应用方式⑴变频器接入具备RS485总线的“单主多从”PC/ PLC控制网。
⑵变频器接入具备RS485/ RS232（转换接口）的“点对点”方式的PC/ PLC监控后台。
2．总线结构及协议说明2.1 总线结构(1) 接口方式RS485（RS232可选，但需要电平转换附件）(2) 传输方式异步串行、半双工传输方式。
在同一时刻主机和从机只能有一个发送数据，而另一个只能接收数据。
数据在串行异步通讯过程中，是以报文的形式，一帧一帧发送。
⑶拓扑方式单主站系统，最多32个站，其中1个站为主机、31个站为从机。
从机地址的设定范围为0～30，31（1FH）为广播通讯地址。
网络中的从机地址必须是唯一的。
点对点方式实际是作为单主多从拓扑方式的一个应用特例，即只有一个从机的情况。
2.2 协议说明CVF-G3/P3系列变频器通讯协议是一种串行的主从通讯协议，网络中只有一台设备（主机）能够建立协议（称为“查询/命令）。
其它设备（从机）只能通过提供数据响应主机的查询/命令，或根据主机的命令/查询做出相应的动作。
主机在此处指个人计算机（PC）﹑工控机和可编程控制器（PLC）等，从机指变频器。
RS485通信协议
RS485通信协议协议名称：RS485通信协议1. 引言RS485通信协议是一种用于串行通信的标准协议，广泛应用于工业自动化领域。
本协议旨在规范RS485通信的物理层、数据帧格式、通信速率等方面的要求，以确保设备之间的可靠通信。
2. 物理层要求2.1 电气特性RS485通信使用差分信号进行数据传输，要求传输线路上的电压差在±200mV范围内，以确保抗干扰能力和传输质量。
2.2 线路连接RS485通信采用多点通信方式，允许最多32个设备连接在同一条总线上。
每个设备需具备一个唯一的地址，以便进行数据传输和设备识别。
2.3 线路长度RS485总线的长度应根据通信速率和电缆特性进行合理设计，以保证通信的稳定性。
通常情况下，总线长度不超过1200米。
3. 数据帧格式3.1 帧起始标识RS485通信使用起始标识来标识数据帧的开始，通常为一个字节的特定值（如0xAA）。
3.2 帧地址数据帧中的地址字段用于指示接收方设备的地址，以确保数据传输的目标设备。
3.3 数据字段数据字段用于携带实际的数据信息，其长度根据实际需求进行定义。
3.4 校验字段为了保证数据的完整性和准确性，数据帧中通常包含一个校验字段，用于验证数据的正确性。
3.5 帧结束标识数据帧以结束标识来标识数据帧的结束，通常为一个字节的特定值（如0x55）。
4. 通信速率RS485通信的速率可根据实际需求进行设置，常见的通信速率有9600bps、19200bps、38400bps等。
通信双方需协商确定相同的通信速率，以确保数据的正确传输。
