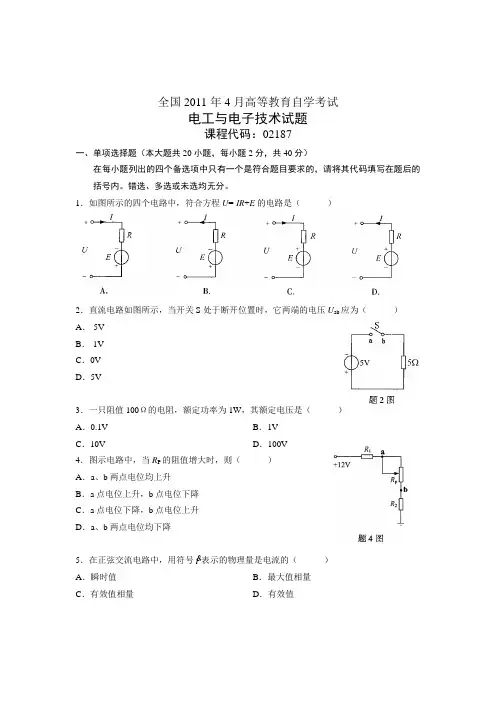

全国2011年4月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．如图所示的四个电路中，符合方程U=-IR+E的电路是（）2．直流电路如图所示，当开关S处于断开位置时，它两端的电压U ab应为（）A．-5VB．-1VC．0VD．5V3．一只阻值100Ω的电阻，额定功率为1W，其额定电压是（）A．0.1V B．1VC．10V D．100V4．图示电路中，当R P的阻值增大时，则（）A．a、b两点电位均上升B．a点电位上升，b点电位下降C．a点电位下降，b点电位上升D．a、b两点电位均下降5．在正弦交流电路中，用符号I 表示的物理量是电流的（）A．瞬时值B．最大值相量C．有效值相量D．有效值6．已知电流i =10sin (100t +20°) mA ，其有效值是（ ） A ．5mA B ．7.07mA C ．10mAD ．14.1mA7．负载三角形连接的对称三相电路中，若每相负载均由R=5Ω的电阻和X L =10Ω的电感串联构成，当相电流为2A 时，三相有功功率为（ ） A ．30W B ．40W C ．60WD ．180W8．通过电感L=5mH 的电流)30100(sin 220 t i A ，则电感的端电压u L 为（ ） A ．0.12sin (100t - 60) V B ．0.12sin (100t + 120) V C ．102sin (100t - 60) V D ．102sin (100t + 120) V9．若负载的端电压为，流过负载的电流为，则负载的功率因数为（ ） A ．-1 B ．-0.643 C ．0.174D ．0.64310． （ ）11．为实现电动机的过载保护，在电动机控制系统中常接入（ ） A ．时间继电器 B ．接触器 C ．行程开关D ．热继电器12．一台变压器的原绕组由两个承受110V 电压的线圈绕成， 如图所示，若将其接到220V 交流电源上，令二线圈串联，其 连接方式为（ ） A ．1、2连接，3、4接电源B．1、4连接，2、3接电源C．2、3连接，1、4接电源D．2、4连接，1、3接电源13．射极输出器的输出电压与输入电压的相位差为（）A．0°B．90°C．120°D．180°14．图示运算放大器电路的输出电压u0为（）A．-1VB．0VC．1VD．2V15．工作在放大状态的三极管示意图及其各极电位值与电流值如图所示，该三极管的类型属于（）A．硅PNP三极管B．锗PNP三极管C．硅NPN三极管D．锗NPN三极管16．在放大电路中引入负反馈，可使（）A．放大倍数提高B．放大倍数降低C．放大器工作不稳定D．输出波形失真17．TTL与非门电路在结构上具有（）A．多个输入端、一个输出端B．一个输入端、多个输出端C．一个输入端、一个输出端D．多个输入端、多个输出端18．下述文字中正确的表述是（）A．触发器是时序逻辑电路B．触发器的输出状态与原状态无关C．触发器是组合逻辑电路D．触发器只能由与非门组成19．有三个输入端的与非门电路的符号是（）20．如图所示，设触发器初始状态为Q n，则时钟脉冲C到来后，触发器的状态Q n+1将为（）A．时钟脉冲CB．Q nC．QnD．不定二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
电力电子技术试卷及答案(2)
电力电子技术》试题(G)一、填空题 (每空 1 分，34分)1、实现有源逆变的条件为和2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。
3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。
为了减小环流，一般采用α β 状态。
4、有源逆变指的是把能量转变成能量后送给装置。
5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。
6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。
7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z ；这说明电路的纹波系数比电路要小。
8、造成逆变失败的原因有、、、等几种。
9、提高可控整流电路的功率因数的措施有、、、等四种。
10 、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。
、判断题：（每题 2 分,20 分）对√，错×。
1、有源逆变指的是把直流能量转变成交流能量送给用电器。
（）2、给晶闸管加上正向门极电压它就会导通。
（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。
（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则 120o。
α的移相范围只有5、设置补偿电容可以提高变流装置的功率因数。
（）6、三相半波可控整流电路也要采用双窄脉冲触发。
（）7、KP2—5表示的是额定电压 200V，额定电流 500A 的普通型晶闸管。
（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。
（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。
（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
全国2011年4月高等教育自学考试电工与电子技术试题
全国2011年4月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．如图所示的四个电路中，符合方程U=-IR+E的电路是（）2．直流电路如图所示，当开关S处于断开位置时，它两端的电压U ab应为（）A．-5VB．-1VC．0VD．5V3．一只阻值100Ω的电阻，额定功率为1W，其额定电压是（）A．0.1V B．1VC．10V D．100V4．图示电路中，当R P的阻值增大时，则（）A．a、b两点电位均上升B．a点电位上升，b点电位下降C．a点电位下降，b点电位上升D．a、b两点电位均下降5．在正弦交流电路中，用符号I 表示的物理量是电流的（）A．瞬时值B．最大值相量C．有效值相量D．有效值6．已知电流i=10sin (100t+20°) mA，其有效值是（）A．5mA B．7.07mAC．10mA D．14.1mA7．负载三角形连接的对称三相电路中，若每相负载均由R=5Ω的电阻和X L=10Ω的电感串联构成，当相电流为2A 时，三相有功功率为（ ） A ．30W B ．40W C ．60WD ．180W8．通过电感L=5mH 的电流)30100(sin 220 t i A ，则电感的端电压u L 为（ ） A ．0.12sin (100t - 60) V B ．0.12sin (100t + 120) V C ．102sin (100t - 60) VD ．102sin (100t + 120) V 9．若负载的端电压为，流过负载的电流为，则负载的功率因数为（ ） A ．-1 B ．-0.643 C ．0.174D ．0.64310． （ ）11．为实现电动机的过载保护，在电动机控制系统中常接入（ ） A ．时间继电器 B ．接触器 C ．行程开关D ．热继电器12．一台变压器的原绕组由两个承受110V 电压的线圈绕成， 如图所示，若将其接到220V 交流电源上，令二线圈串联，其 连接方式为（ ） A ．1、2连接，3、4接电源 B ．1、4连接，2、3接电源 C ．2、3连接，1、4接电源 D ．2、4连接，1、3接电源13．射极输出器的输出电压与输入电压的相位差为（）A．0°B．90°C．120°D．180°14．图示运算放大器电路的输出电压u0为（）A．-1VB．0VC．1VD．2V15．工作在放大状态的三极管示意图及其各极电位值与电流值如图所示，该三极管的类型属于（）A．硅PNP三极管B．锗PNP三极管C．硅NPN三极管D．锗NPN三极管16．在放大电路中引入负反馈，可使（）A．放大倍数提高B．放大倍数降低C．放大器工作不稳定D．输出波形失真17．TTL与非门电路在结构上具有（）A．多个输入端、一个输出端B．一个输入端、多个输出端C．一个输入端、一个输出端D．多个输入端、多个输出端18．下述文字中正确的表述是（）A．触发器是时序逻辑电路B．触发器的输出状态与原状态无关C．触发器是组合逻辑电路D．触发器只能由与非门组成19．有三个输入端的与非门电路的符号是（）20．如图所示，设触发器初始状态为Q n，则时钟脉冲C到来后，触发器的状态Q n+1将为（）A．时钟脉冲CB．Q nQC．nD．不定二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
4月全国自考模拟数字及电力电子技术自考试题及答案解析

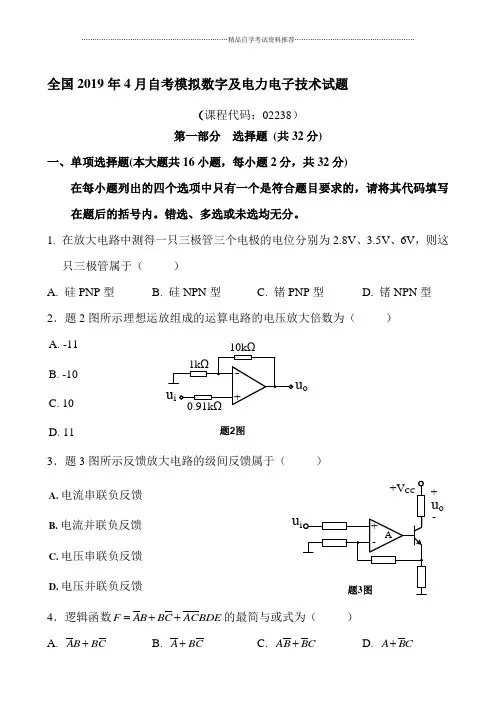

全国2019年4月自考模拟数字及电力电子技术试题（课程代码：02238） 第一部分 选择题 (共32分)一、单项选择题(本大题共16小题，每小题2分，共32分)在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 在放大电路中测得一只三极管三个电极的电位分别为2.8V 、3.5V 、6V ，则这只三极管属于（ ） A. 硅PNP 型B. 硅NPN 型C. 锗PNP 型D. 锗NPN 型2．题2图所示理想运放组成的运算电路的电压放大倍数为（ ）A. -11B. -10C. 10D. 11u o题2图3．题3图所示反馈放大电路的级间反馈属于（ ）uu o+-A. 电流串联负反馈B. 电流并联负反馈C. 电压串联负反馈D. 电压并联负反馈4．逻辑函数F AB BC ACBDE =++的最简与或式为（ ） A. AB BC +B. A BC +C. AB BC +D. A BC +5．逻辑函数F AB BC A C =⋅⋅的标准与或式为（ ） A. ∑(0,1,3,5)B. ∑(2,3,5,6)C. ∑(1,3,4,5)D. ∑(0,2,6,7)6．逻辑函数F(A,B,C)=∑(2,4,5,6)的最简或与式为（ ）A. ()()A B B C ++B. ()()A C B C ++C. ()()A B B C ++D.()()A C B C ++7．逻辑函数F(A,B,C,D)=∑(0,3,7,8,10)，其约束条件为0AB CD +=，则最简与或式为（ ） A. AD AD CD ++B. AD AD BC ++C. AB CD BD ++D.AB CD BD ++8．题8图中为TTL 逻辑门，其输出F 为（ ）A. B. C. D. AB C +A BC +A B C ++A B+F509．JK 触发器要求状态由0→1，其输入信号应为（ ） A. JK=0XB. JK=1XC. JK=X0D. JK=X110．题10图中触发器的次态方程Q n+1为（）题10图A. B. C. D. AnAQ nAQn AQ nAQ11．不需外加输入信号而能产生周期矩形波的电路为（ ）A. 多谐振荡器B. 单稳态触发器C. 施密特触发器D. 顺序脉冲发生器12．单相桥式全控整流电路带反电势负载，串L ，工作在有源逆变状态，β的工作范围是（ ） A. 0︒≤β≤90︒B. 0︒≤β≤120︒C. 90︒≤β≤150︒ D . 90︒≤β≤180︒13．可控整流电路输出直流电压可调，主要取决于晶闸管触发脉冲的（ ） A. 幅值B. 移相C. 形状D. 脉宽14．单相桥式全控整流电路带电阻性负载，电源电压有效值为U 2，晶闸管承受最大反向电压是（ ）A. U 2/2B. U 2C. 2D. 215．直流脉宽调制变换器，变更工作率的方法是（ ） A. f 不变，t on 不变 B. f 不变，t on 变 C. f 变，t on 不变D. f 变，t on变16．晶闸管导通条件是（ ） A. U ak <0, U gk <0 B. U ak <0,U gk >0 C. U ak >0, U gk <0D.U ak >0,U gk >0第二部分 非选择题（共68分）二、填空题（本大题共14小题，每小题1分，共14分）请在每小题的空格中填上正确答案。
电力电子技术试题及答案
电力电子技术试题（第一章）一、填空题一、一般晶闸管内部有 PN结,，外部有三个电极，别离是极极和极。
二、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
3、、晶闸管的工作状态有正向状态，正向状态和反向状态。
4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。
五、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
六、当增大晶闸管可控整流的操纵角α，负载上取得的直流电压平均值会。
7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。
八、当晶闸管可控整流的负载为大电感负载时，负载两头的直流电压平均值会，解决的方法确实是在负载的两头接一个。
九、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不持续、呈状、电流的平均值。
要求管子的额定电流值要些。
10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们别离是极、极和极。
1一、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。
1二、触发电路送出的触发脉冲信号必需与晶闸管阳极电压，保证在管子阳极电压每一个正半周内以相同的被触发，才能取得稳固的直流电压。
13、晶体管触发电路的同步电压一样有同步电压和电压。
14、正弦波触发电路的同步移相一样都是采纳与一个或几个的叠加，利用改变的大小，来实现移相操纵。
1五、在晶闸管两头并联的RC回路是用来避免损坏晶闸管的。
1六、为了避免雷电对晶闸管的损坏，可在整流变压器的一次线圈两头并接一个或。
1六、用来爱惜晶闸管过电流的熔断器叫。
二、判定题对的用√表示、错的用×表示（每题1分、共10分）1、一般晶闸管内部有两个PN结。
（）2、一般晶闸管外部有三个电极，别离是基极、发射极和集电极。
（）3、型号为KP50—7的半导体器件，是一个额定电流为50A的一般晶闸管。
（）4、只要让加在晶闸管两头的电压减小为零，晶闸管就会关断。
（）5、只要给门极加上触发电压，晶闸管就导通。
2011年4月全国自考模拟、数字及电力电子技术试题和答案02238
2011年4月全国自考模拟、数字及电力电子技术试题和答案02238一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题【正确答案】 C【你的答案】本题分数2分第2题【正确答案】 D【你的答案】本题分数2分第3题要得到一个电压控制的电压源，放大电路中应选【】A. 电流并联负反馈B. 电压并联负反馈C. 电流串联负反馈D. 电压串联负反馈【正确答案】 D【你的答案】本题分数2分第4题【正确答案】 C【你的答案】本题分数2分第5题 .【正确答案】 B【你的答案】本题分数2分第6题 .A. ∑(0,1,3,5,7)B. ∑(0,2,3,4,5)C. ∑(0,1,2,3,4)D. ∑(1,2,3,4,5)【正确答案】 A【你的答案】本题分数2分第7题【正确答案】 D【你的答案】本题分数2分第8题【正确答案】 A【你的答案】本题分数2分第9题【正确答案】 D【你的答案】本题分数2分第10题【正确答案】 C【你的答案】本题分数2分第11题【正确答案】 B【你的答案】本题分数2分第12题为了产生周期矩形波，应选用【】A. 施密特触发器B. 单稳态触发器C. 多谐振荡器D. 计数器【正确答案】 C【你的答案】本题分数2分第13题【正确答案】 B【你的答案】本题分数2分第14题单相桥式全控整流电路带电感性负载，触发脉冲的移相范围是【】A. 0°≤α≤90°B. 0°≤α≤120°C. 0°≤α≤150°D. 0°≤α≤180°【正确答案】 A【你的答案】本题分数2分第15题属于全控器件且为电流控制的器件是【】A. 快速恢复整流二极管（ZK）B. 普通晶闸管（SCR）C. 双极功率晶体管（GTR）D. 功率场效应晶体管（MOSFET）【正确答案】 C二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
全国自考(模拟、数字及电力电子技术)模拟试卷4(题后含答案及解析)
全国自考（模拟、数字及电力电子技术）模拟试卷4(题后含答案及解析)题型有：1. 单项选择题 2. 填空题 3. 分析计算题 4. 设计题单项选择题1．二极管的主要特性是【】A．放大特性B．恒温特性C．单向导电特性D．恒流特性正确答案：C解析：二极管内部包含一个PN结，因此二极管的特性和PN结的特性相同，即具有单向导电性。
2．在题2图中，输出电压U的大小为(设二极管VD为理想二极管) 【】A．4VB．6 VC．8VD．0正确答案：A解析：电路中二极管正向导通，且为理想模型，故正向导通电压为0V，则输出端电压U＝。
3．某晶体管各个电极的对地电位如题3图所示，可判断其工作状态是【】A．饱和B．放大C．截止D．已损坏正确答案：B解析：图中可看出VC＞VB＞VE，且晶体管为NPN型管，发射结正偏，集电结反偏，故晶体管工作在放大状态。
4．温度升高时，晶体管的极间反向电流ICBO将【】A．增大B．减少C．不变D．不能确定正确答案：A5．下列对场效应管的描述中不正确的是【】A．场效应管具有输入电阻高，热稳定性好等优点B．场效应管的两种主要类型是MOSFET和JFETC．场效应管工作时多子、少子均参与导电D．场效应管可以构成共源、共栅、共漏这几种基本类型的放大器正确答案：C解析：晶体管有两种载流子(多数栽流子和少数栽流子)参与导电，称为双极型器件；场效应管只有一种载流子参与导电，称为单级型器件。
6．在基本放大电路中，输入电阻最大的放大电路是【】A．共射放大电路B．共基放大电路C．共集放大电路D．不能确定正确答案：C解析：共射极放大电路能进行电压放大，但输入电阻不大；共集电极电路不能放大电压但能放大电流，输入电阻是三种基本放大电路中最大的；共基极电路能进行电压放大，但是输入电阻比共射极电路的输入电阻还要小。
7．在基本共射放大电路中，负载电阻RL减小时，输出电阻RO将【】A．增大B．不变C．减少D．不能确定正确答案：B解析：在共射极放大电路中，输出电阻Ro≈Rc，与负载电阻RL无关。
电力电子技术(模拟试题及答案)
电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时间90分钟，闭卷；2. 考前请将密封线内各项信息填写清楚；3. 所有答案直接做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。
题号一二三四总分评分人得分一、单项选择题(每题2分, 共30分)1、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。
A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。
A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。
A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。
A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相不控整流电路的自然换相点超前30°；D.比三相不控整流电路的自然换相点滞后60°。
5、电容滤波的三相不可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。
A、2.45B、C、0.9D、6、电容滤波的三相不可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。
A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。
A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。
8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。
A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。
A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点不属于电流型逆变电路的特点（）。
A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、不属于电压型半桥逆变电路特点的是（）。
《电力电子技术》测试题及其答案
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（错）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
《电力电子技术》习题解答 2011
《电力电子技术》习题解答第1章电力电子器件思考题与习题2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?2.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？2.4晶闸管的非正常导通方式有哪几种？2.5请简述晶闸管的关断时间定义。
2.6试说明晶闸管有哪些派生器件？2.7请简述光控晶闸管的有关特征。
2.8型号为KP100-3，维持电流I H=4mA的晶闸管，使用在图题2.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题2.82.9 图题2.9中实线部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各图的电流平均值．电流有效值和波形系数。
图题2．92.10上题中，如不考虑安全裕量，问额定电流100A的晶闸管允许流过的平均电流分别是多少?2.11某晶闸管型号规格为KP200-8D，试问型号规格代表什么意义?2.12 2.12所示，试画出负载R d上的电压波形(不考虑管子的导通压降)。
图题2.122.13在图题2.13中，若要使用单次脉冲触发晶闸管T导通，门极触发信号（触发电压为脉冲）的宽度最小应为多少微秒（设晶闸管的擎住电流I L=15mA）？图题2.132.14单相正弦交流电源，晶闸管和负载电阻串联如图题2.14所示，交流电源电压有效值为220V。
(1)考虑安全余量，应如何选取晶闸管的额定电压？(2)若当电流的波形系数为K f=2.22时，通过晶闸管的有效电流为100A，考虑晶闸管的安全余量，应如何选择晶闸管的额定电流？图题2.142.17 GTR对基极驱动电路的要求是什么？2.18在大功率GTR组成的开关电路中为什么要加缓冲电路?第5章斩波电路思考题与习题3.4 试说明降压斩波电路（Ｂuck），升压斩波电路（Ｂoost）各有什么特点？第10章PWM型无源逆变电路思考题与习题4.7 试说明PWM控制的工作原理。
4月自考模拟数字及电力电子技术试题及答案解析
2019年4月自考模拟数字及电力电子技术试题一、单项选择题(本大题共12小题，每小题2分，共24分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1. 对半导体三极管，测得发射结反偏，集电结反偏，此时该三极管处于( ) A. 放大状态 B. 截止状态 C. 饱和状态 D. 无法确定2. 下列功率放大电路中，效率最高的是( )A. 甲类功放B. 乙类互补功放C. 甲乙类互补功放D. 准互补功放3. 串联型稳压电源中，产生基准电压的部分是( )A. 比较放大器B. 稳压管电路C. 调整管D. 采样电路 4. 电路如图所示，则输出函数F 为( )A.B.C.D.0F =1F =F AB C =+F ABC=F5. 逻辑函数F(A,B,C,D)=Σ(0,1,4,5,7,13,15)的最简式与非式为( ) A ．AB BD ⋅ B. AB BD ⋅ C. AB CD ⋅ D. AB AB ⋅6. 根据真值表中的对应关系，Y 与A 、B 之间的逻辑关系为( )=A. Y AB=B. Y AB=+ C. Y A B=+ D. Y A B7. CMOS集成基本RS触发器的特性方程1n nQ S RQSR+⎧⎪⎨⎪⎩=+=，错误的解释是（）A. 不允许S、R信号同时为1B. S、R信号不能同时为0C. SR=10时，触发器置1D. SR=01时，触发器置08. 图示电路，输出Y为（）A. B. C. D.ABY A B+ABABA B+A. B. C. D.DDoυi输出为定时矩形波产生矩形波将矩形波变为同频率三角波将缓变波形变为同频率矩形波9. 电路如图所示，其功能是( )10. 以下各项功能或特点，晶闸管所不具有的为( )A. 放大功能B. 单向导电C. 门极所控D. 大功率11. 变更斩波器工作率α的最常用一种方法是( )A. 既改变斩波周期，又改变开关关断时间B. 保持斩波周期不变，改变开关导通时间C. 保持开关导通时间不变，改变斩波周期D. 保持开关断开时间不变，改变斩波周期12. 以下各项中不属于电压型逆变器特点的是( )A. 若是电机负载为实现再生制动需增加一套反并联的变流器B. 输出交流电流波形为矩形波C. 直流侧为一电压源D. 应设有反馈二极管二、填空题(本大题共8小题，每小题2分，共16分)13. 带电容滤波的整流电路适用于负载电流的场合；带电感滤波的整流电路适用于负载电流的场合。
电力电子技术模拟练习题及答案
电力电子技术模拟练习题及答案一、判断题（共100题，每题1分，共100分）1.触发脉冲必须具有足够的功率。
（）A、正确B、错误正确答案：A2.半控桥整流电路，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。
（）.A、正确B、错误正确答案：A3.电压型逆变电路为反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
（）A、正确B、错误正确答案：A4.将直流电逆变为某一频率或可变频率的交流电直接输出到负载的过程称为无源逆变。
（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。
（）A、正确B、错误正确答案：B6.电容元器件对电流的变化起阻碍作用，在电路中通直阻交。
（）A、正确B、错误正确答案：B7.全控型器件的特点是通过对门极的控制既可使其导通又可使其关断。
（）A、正确B、错误正确答案：A8.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.晶闸管每周期导通的电度角称晶闸管的导通角。
（）A、正确B、错误正确答案：A11.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
A、正确B、错误正确答案：A12.在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
（）A、正确B、错误正确答案：A13.只有晶闸管阳极与阴极间加正向电压，晶闸管就能导通。
（）A、正确B、错误正确答案：B14.门极可关断晶闸管是全控型器件。
（）A、正确B、错误正确答案：A15.降压斩波电路的输入电压为72V，输出电压为18V，则占空比为1/4。
（）A、正确B、错误正确答案：A16.电力电子器件在开通与关断的转换过程中一般不产生损耗。
（）A、正确正确答案：B17.电子技术包括信息电子技术和电力电子技术两大分支。
（）A、正确B、错误正确答案：A18.并联谐振逆变器必须是略呈电容性电路。
