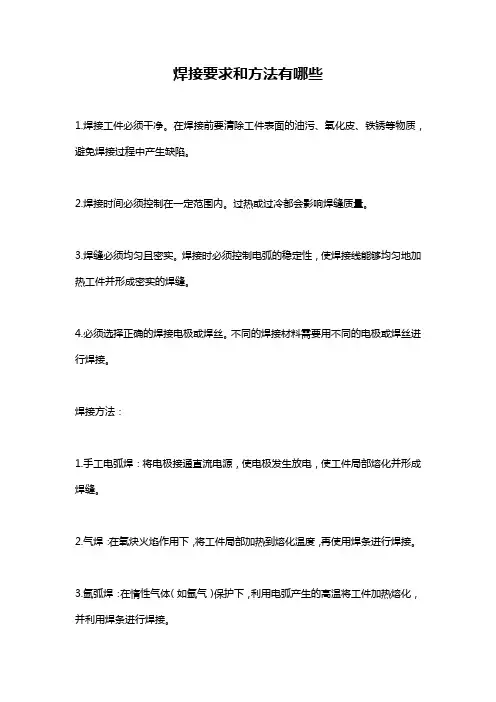

焊接要求和方法有哪些

焊接要求和方法有哪些

焊接要求和方法有哪些
1.焊接工件必须干净。

在焊接前要清除工件表面的油污、氧化皮、铁锈等物质,避免焊接过程中产生缺陷。

2.焊接时间必须控制在一定范围内。

过热或过冷都会影响焊缝质量。

3.焊缝必须均匀且密实。

焊接时必须控制电弧的稳定性,使焊接线能够均匀地加热工件并形成密实的焊缝。

4.必须选择正确的焊接电极或焊丝。

不同的焊接材料需要用不同的电极或焊丝进行焊接。

焊接方法:
1.手工电弧焊:将电极接通直流电源,使电极发生放电,使工件局部熔化并形成焊缝。

2.气焊:在氧炔火焰作用下,将工件局部加热到熔化温度,再使用焊条进行焊接。

3.氩弧焊:在惰性气体(如氩气)保护下,利用电弧产生的高温将工件加热熔化,并利用焊条进行焊接。

4.电子束焊:利用电子束的高速碰撞产生的热量将工件加热熔化,并进行焊接。

5.激光焊接:利用高能量激光束将工件加热熔化,并进行焊接。

电子电路的焊接技术

电子电路的焊接技术

电子电路的焊接技术编写:樊伟敏 在电子电路组装过程中,焊接是连接各电子元器件及导线的主要手段。

焊接的质量主要取决于焊接工具、焊料、焊剂和焊接技术。

焊接质量的好坏又直接影响到所设计的电子电路的性能。

焊接分为手工焊接与机器自动焊接。

在专业生产中多采用流水线自动焊接,但在电子产品的研发、维修以及专业生产过程中的一些特殊的器件离不开手工焊接,所以焊接技术是电子技术人员必备的技能。

1.手工焊接手工焊接是使用最早、适用范围最广的一种焊接方法。

对手工焊接质量的要求是:焊接牢固,无虚焊,焊点光亮、圆滑、饱满、无裂纹、大小适中且一致。

对初学者来说,首先应保证焊接牢固、无虚焊,因为虚焊将给电路造成严重隐患,且很难查找。

手工焊接工具电烙铁是手工焊接的主要工具,选择合适的电烙铁是保证焊接质量的基础,电烙铁的功率应根据被焊接元器件的大小和导线的粗细来选用。

一般焊接晶体管、集成电路和小型元件时,可选用15W或30W的烙铁。

对新购买的电烙铁不能拿来就用,使用前要“上锡”,具体方法是:观察烙铁头是否被氧化,若被氧化用挫刀或刀片等锐器清除氧化层;然后接上电源,待烙铁温度高过焊锡丝熔点时,涂上助焊剂,再用它去蘸松香焊锡丝,使烙铁头表面就会附上一层光亮的锡,烙铁就能使用了。

如果烙铁头没有上过锡的,焊接时不会吃锡,难以进行焊接。

烙铁头使用时间过长或烙铁头温度过高,烙铁头表面会氧化,造成烙铁“烧死”,而蘸不上焊锡,也难于焊接元件到印制电路板上。

烙铁头应保持清洁,不清洁的局部区域也蘸不上焊锡,还会很快氧化,日久之后常造成烙铁头被腐蚀的坑点,使焊接工作更加困难。

烙铁头长时间处于待焊状态,温度过高,也会造成烙铁头“烧死”,所以焊接时一定要做好充分准备,尽量缩短烙铁的工作时间,一旦不焊接立刻拔出烙铁电源。

烙铁头的温度通常可通过改变烙铁头伸出的长度进行调节。

焊料与焊剂焊料和焊剂是电子产品及元器件焊接的必备原料,正确地选用焊料和焊剂,是获得良好焊接质量的保证。

如何正确焊接电子元件

如何正确焊接电子元件

如何正确焊接电子元件焊接电子元件是电子领域中非常重要的一项技术。

电子元件的焊接质量直接影响电路的可靠性和稳定性。

在进行焊接前,我们需要掌握正确的焊接方法和技巧,以确保焊接后的电子元件能够正常工作。

本文将介绍正确的焊接电子元件的步骤和注意事项。

一、焊接电子元件的工具准备在焊接电子元件之前,需要先准备好相应的工具和材料。

常见的焊接工具和材料包括焊锡、焊台、焊锡丝、锡膏、镊子、焊接剂等。

在选择焊锡时,应尽量选择质量好、纯度高的产品,以保证焊接质量。

二、准备焊接电子元件在焊接之前,需要先准备好待焊接的电子元件。

检查电子元件是否完好无损,并清洁元件表面,以去除可能影响焊接的污垢或氧化物。

三、焊接电子元件的步骤1. 打开焊台电源,预热焊台。

预热的温度通常为350-400°C。

2. 使用镊子将待焊接的电子元件固定在焊台上,保持元件稳定。

3. 使用镊子拿一小段焊锡丝,将其放在焊台上加热。

当焊锡丝开始熔化时,稍微晃动焊锡丝,使其均匀熔化。

4. 将熔化的焊锡丝轻轻触碰待焊接的电子元件焊针和焊盘上。

注意不要用力按压,以免损坏元件。

5. 焊接完成后,立即将焊锡丝从焊点上移开,保持焊接状态不变,等待焊锡冷却固化。

6. 检查焊接质量。

焊接点应呈现光亮、光滑的表面,焊锡与焊针、焊盘之间无间隙。

焊接点应牢固,不松动。

四、焊接电子元件的注意事项1. 注意安全。

焊接过程中会产生高温和有害气体,应确保操作环境通风良好,并采取相应的防护措施,如佩戴防护眼镜和手套。

2. 控制焊接时间。

焊接时间过长会导致电子元件受热过度,可能损坏元件或引起元件异常工作。

3. 控制焊锡量。

过多的焊锡会导致焊点结构不稳定,过少的焊锡则会导致焊接不牢固。

应根据电子元件的类型和要求合理控制焊锡量。

4. 注意焊接温度。

焊接温度过低,焊接点容易出现冷焊,影响焊接质量;焊接温度过高,会导致焊接点熔化或电子元件损坏。

应根据不同电子元件的要求选择适当的焊接温度。

电子电工的焊接的工艺

电子电工的焊接的工艺

电子电工的焊接的工艺
电子电工的焊接工艺常用的有以下几种:
1. 手工焊接:这种焊接方法比较简单,可以用手持焊枪进行。

但是需要有一定的技巧和操作经验,不能进行大规模的生产。

2. 波峰焊接:波峰焊接是一种可以批量生产的焊接方法。

该方法是通过将焊接板放在一个流动的锡池上,然后通过波峰塑料定量的将锡焊接到焊接板上,从而实现大规模的焊接。

3. 热风焊接:热风焊接是一种适用于细小板子的方法。

热风焊枪烘烤桥接塑料板子和金属涂层在一起。

这种方法要求操作者经验丰富,否则会让材料过度熔化。

4. 多头焊接:多头焊接可以同时焊接多个接头,从而提高生产效率。

但是,该方法需要购买专门的多头焊接设备,成本比较高。

总而言之,选择何种焊接方法应根据具体的需求和技术要求来进行选择。

电子元件焊接操作方法

电子元件焊接操作方法

电子元件焊接操作方法
电子元件焊接操作方法如下:
1. 准备工作:将焊接区域清理干净,确保电子元件、焊接区域和焊锡都是干燥的。

确保使用适当的焊接设备和工具,并戴上防护眼镜和手套。

2. 布置元件和焊接区域:根据电子元件的连接要求和电路图,在焊接板上布置电子元件,并确保元件与焊接区域之间的位置和间距正确。

3. 准备焊接锡:将焊接锡剪切成适当长度,并用砂纸或钢丝刷清理焊锡表面的氧化物。

4. 加热焊接区域:使用电烙铁或焊接枪等焊接设备,加热焊接区域,使其达到足够的温度,通常为250-350摄氏度。

5. 铺设焊锡:当焊接区域达到适当温度时,使用焊锡将焊接区域铺设一层薄薄的焊锡。

焊锡应覆盖整个焊接区域,但不要过多。

6. 焊接元件:将电子元件放置在焊锡上,确保元件与焊接区域之间有良好的接触。

然后,用烙铁或焊接枪加热焊接区域和焊锡,使焊锡熔化并覆盖元件引脚和焊接区域。

7. 检查焊点:完成焊接后,用放大镜检查焊点是否均匀、光滑并与焊接区域连接紧密。

8. 冷却焊点:等焊点冷却后,用酒精棉球轻轻擦拭焊接区域,以清除残留的焊锡和氧化物。

以上是一般电子元件的焊接操作方法。

在实际操作过程中,请遵循焊接设备和工具的使用说明,并根据具体元件和焊接要求来进行操作。

电子手工焊接操作方法

电子手工焊接操作方法

电子手工焊接操作方法
电子手工焊接是一种常见的电子元器件连接技术,以下是一般的操作方法:
1. 准备工作:确保所有操作在安全环境下进行。

戴上护目镜和工作手套,确保工作区域干燥通风。

检查焊接设备,包括焊接铁、焊锡线、焊接台等。

2. 清洁工作:清洁被焊接的元器件和连接区域。

使用酒精或清洗剂擦拭元器件表面,以去除油污、污垢和氧化层,保持良好的接触。

3. 烙铁预热:将焊接铁加热至适当温度。

通常,电子元器件的焊接温度约为300C 至400C。

确保烙铁头上有足够的焊锡。

4. 焊接操作:将预热的烙铁头轻轻接触被焊接的元器件引脚或焊盘,并同时将焊锡线放在焊盘或引脚上。

烙铁应该稳定地接触焊点,不要来回移动,以免损坏元器件。

5. 加热焊接点:使烙铁头与焊点接触,直到焊点充分加热。

焊接时间应该足够长,以确保焊锡完全熔化和扩散。

6. 加入焊锡:当焊点达到适当温度时,将焊锡线轻轻地放到焊点上。

焊锡应立即熔化并扩散到焊点周围形成均匀的连接。

避免过量使用焊锡。

7. 冷却焊点:让焊点冷却并固化。

等待几秒钟,直到焊锡完全凝固和硬化。

8. 检查连接:检查焊点连接是否牢固,焊点是否均匀、光滑。

如果需要重新焊接,使用焊剥化工具将旧连接剪断。

需要特别注意的是,在进行电子手工焊接时,请密切遵循安全操作规程,特别是关于烙铁的正确使用和电源使用方面的规定。

正确使用个人防护设备,并确保操作环境干燥、通风良好。

电子元件的焊接方法

电子元件的焊接方法

电子元件的焊接方法如何焊接电子元件在电子制作中,元器件的连接处需要焊接。

焊接的质量对制作的质量影响极大。

所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。

一、焊接工具(一)电烙铁。

电烙铁是最常用的焊接工具。

我们使用20W内热式电烙铁。

新烙铁使用前,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。

这样做,可以便于焊接和防止烙铁头表面氧化。

旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。

电烙铁要用220V交流电源,使用时要特别注意安全。

应认真做到以下几点:1.电烙铁插头最好使用三极插头。

要使外壳妥善接地。

2.使用前,应认真检查电源插头、电源线有无损坏。

并检查烙铁头是否松动。

3.电烙铁使用中,不能用力敲击。

要防止跌落。

烙铁头上焊锡过多时,可用布擦掉。

不可乱甩,以防烫伤他人。

4.焊接过程中,烙铁不能到处乱放。

不焊时,应放在烙铁架上。

注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。

5.使用结束后,应及时切断电源,拔下电源插头。

冷却后,再将电烙铁收回工具箱。

(二)焊锡和助焊剂焊接时,还需要焊锡和助焊剂。

1.焊锡。

焊接电子元件,一般采用有松香芯的焊锡丝。

这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。

2.助焊剂。

常用的助焊剂是松香或松香水(将松香溶于酒精中)。

使用助焊剂,可以帮助清除金属表面的氧化物,利于焊接,又可保护烙铁头。

焊接较大元件或导线时,也可采用焊锡膏。

但它有一定腐蚀性,焊接后应及时清除残留物。

(三)辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。

同学们应学会正确使用这些工具。

二、焊前处理焊接前,应对元件引脚或电路板的焊接部位进行焊前处理(见图3一11)。

(一)清除焊接部位的氧化层1.可用断锯条制成小刀。

刮去金属引线表面的氧化层,使引脚露出金属光泽。

2.印刷电路板可用细纱纸将铜箔打光后,涂上一层松香酒精溶液。

电子产品焊接工艺的基本知识及手工焊接的工艺要求、质量分析

电子产品焊接工艺的基本知识及手工焊接的工艺要求、质量分析
电子产品焊接工艺
电子产品焊接工艺的基本知识及手 工焊接的工艺要求、质量分析
焊接工艺
学习要点: 1.焊接的基本知识及手工焊接的工艺要
求、质量分析。 2.掌握手工焊接技术和手工焊接的工艺
要求。 3.学习自动焊接技术、接触焊接技术。
电子产品焊接工艺的基本知识及手 工焊接的工艺要求、质量分析
主要内容
焊接的基本知识 手工焊接的工艺要求及质量分析 自动焊接技术 接触焊接
工焊接的工艺要求、质量分析
电烙铁握法的图片
(a)反握法 (b)正握法 (c)笔握法 图 电烙铁的握法 电子产品焊接工艺的基本知识及手
工焊接的工艺要求、质量分析
手工焊接操作的基本步骤
焊接操作过程分为五个步骤(也称五步 法),一般要求在2~3秒的时间内完成。
(1)准备 (2)加热 (3)加焊料 (4)移开焊料 (5)移开烙铁
3.3 再流焊(回流焊)技术
再流焊技术是将焊料加工成一定颗粒的, 并拌以适当的液态粘合剂,使之成为具有一 定流动性的糊状焊膏,用它把将贴片元器件 粘在印制电路板上,然后通过加热使焊膏中 的焊料熔化而再次流动,达到将元器件焊接 到印制电路板上的目的。
该技术主要用于贴片元器件的焊接上。
电子产品焊接工艺的基本知识及手 工焊接的工艺要求、质量分析
电子产品焊接工艺的基本知识及手 工焊接的工艺要求、质量分析
2.压接工具的种类
手动压接工具:其特点是压力小,压接 的程度因人而异。
第三步
手工焊接的操作要领
手工焊接的操作要领分以下五个方面:
焊前准备
电烙铁的操作方法
焊料的供给方法
掌握合适的焊接时间和温度
焊接后的处理
电子产品焊接工艺的基本知识及手 工焊接的工艺要求、质量分析

焊接工艺的电子束焊接技术要点

焊接工艺的电子束焊接技术要点

焊接工艺的电子束焊接技术要点电子束焊接是一种常用的高能焊接方法,它利用电子束瞬间加热和熔化焊缝两侧的金属材料,实现焊接连接。

电子束焊接技术具有独特的优势,例如焊接速度快、熔化区热影响小、焊缝质量高等。

下面将介绍电子束焊接技术的要点。

一、电子束焊接工艺电子束焊接工艺主要包括焊接设备、焊接参数选择、焊接前的准备工作以及焊接后的处理等方面。

1. 焊接设备电子束焊接设备由电子枪、真空室及真空系统、电控系统和辅助设备组成。

其中,电子枪是电子束焊接的核心部件,它由电子发射器、聚焦装置和偏转装置等组成。

2. 焊接参数选择焊接参数的选择对焊接质量至关重要。

常见的焊接参数包括加速电压、聚焦电流、聚焦电压和扫描速度等。

这些参数的选择要根据具体焊接材料和工艺要求来确定,以实现最佳的焊接效果。

3. 焊接前的准备工作焊接前的准备工作包括清洁焊接表面、安装和对齐工件以及确定焊接位置等。

为了保证焊接质量,工件表面必须彻底清洁去除杂质。

此外,工件的安装和对齐对焊接结果也有重要影响,需要严格按照工艺要求进行操作。

4. 焊接后的处理焊接完成后,需要对焊接接头进行检查和处理。

可以采用非破坏性检测方法,例如X射线检测和超声波检测等,来评估焊接接头的质量。

同时,还可以对焊接接头进行后续处理,例如涂敷防腐剂、热处理和机械加工等,以提高焊缝的性能和外观。

二、电子束焊接技术的要点1. 选择合适的焊接参数电子束焊接的焊接参数选择十分重要。

加速电压和聚焦电流的组合将决定电子束的能量密度,从而影响着焊缝的形态和质量。

同时,聚焦电压和扫描速度的设置也会影响焊接接头的宽度和深度。

因此,在实际操作中,需要根据具体要求进行合理的参数选择。

2. 确保较好的真空环境在电子束焊接过程中,要保持较好的真空环境,以确保电子束的稳定和焊接质量的提高。

真空度的要求根据具体工艺和焊接材料而变化,但通常要求真空度在10^-4至10^-5 Pa之间。

3. 控制焊接速度和扫描模式焊接速度的选择需要综合考虑焊接材料的熔化温度、热导率以及焊缝的质量要求等因素。

电子元件的焊接方法

电子元件的焊接方法

电子元件的焊接方法在电子设备制造和维修过程中,电子元件的焊接是一项至关重要的工艺。

焊接质量的好坏直接影响到电子设备的稳定性和可靠性。

为了确保焊接工作的准确性和有效性,人们开发出多种不同的焊接方法。

本文将介绍一些常用的电子元件焊接方法,以及它们的特点和应用场景。

1. 手工焊接手工焊接是最传统的焊接方法之一,也是最简单的一种方法。

它通常适用于小型电子元件的焊接工作,如电阻、电容等。

手工焊接的工艺流程包括以下几个步骤:(1)清理焊接区域:使用无尘布或棉球清理焊接区域的杂质和氧化物,确保焊接表面干净。

(2)涂抹焊接剂:在焊接区域涂抹一层薄薄的焊接剂,可以提高焊接效果。

(3)焊接:使用电子焊台或焊枪将焊锡加热至熔化,迅速将焊锡涂抹在焊接区域,使电子元件与焊盘牢固连接。

手工焊接的好处是简单易行,成本低,适用于小批量生产和维修工作。

然而,由于操作人员技术要求较高,容易出现焊接不到位、短路等问题。

2. 表面贴装技术(SMT)表面贴装技术是一种先进的焊接方法,广泛应用于电子元件的大规模生产中。

与手工焊接相比,SMT技术具有以下优点:(1)高效性:整板自动化装配,大大提高了焊接速度和效率。

(2)密度大:元件焊接在PCB表面,减小了电路板的厚度,实现了高密度的元件安装。

(3)可靠性强:焊接点牢固可靠,能够抵抗外界振动和冲击。

在SMT焊接过程中,首先将元件粘贴在PCB板上,然后通过进一步加热使焊锡熔化并固定在焊盘上。

SMT焊接适用于小型电子元件,如集成电路、芯片等。

它是大规模生产的主要焊接方法之一。

3. 反向焊接技术反向焊接技术主要应用于具有特殊要求的电子元件,如大功率二极管、散热器等。

与传统的焊接方法不同,反向焊接技术将焊接点位于PCB板的背面。

这种焊接方法有以下优势:(1)热量较低:焊接热量被散热器吸收,减少了对电子元件的热损伤。

(2)良好的散热效果:焊接点位于散热器上,能够有效地散发热量。

(3)可靠性强:焊接点牢固,能够承受高温和高电流的冲击。

电路焊接方法与技巧

电路焊接方法与技巧

电路焊接方法与技巧
电路焊接是电子制作中最基础的技能之一。

以下是电路焊接的方
法与技巧:
1. 准备工作
在进行电路焊接之前,应进行一些准备工作,如购买所有需要的
焊接工具、齐全所需的元器件;保证工作区域干净整洁、通风良好;
在开始之前,应该检查所有元器件的正确性,以确保焊接的准确和成功。

2. 焊接工具的选择
焊接工具是电路焊接中最重要的因素之一。

焊接工具应包括焊接铁、焊接膏、焊锡线、吸锡器和电线钳等,并且需要保证这些工具的
质量和可靠性。

焊接时必须避免使用廉价工具,以免在焊接过程中导
致不必要的问题。

3. 焊接过程
在开始电路焊接过程之前,需要把焊锡线插入焊接铁的套筒,并
用适量的焊锡将焊接头部分覆盖上一层薄薄的焊锡。

接下来,将焊接
头部位插入至焊接铁的热线中,在连续加热的同时将焊锡推动至焊接
区域,直到焊锡流动到最佳位置后,关闭焊接铁,待焊锡冷却后,将
焊接头部分从焊接铁中取下即可。

4. 注意事项
在电路焊接的过程中,需要注意以下几个事项:
- 过度焊接可能会导致元器件之间的短路或连接失效。

- 在焊接铁上添加过多的焊锡可能会导致电路元件的烧毁或短路。

- 每次进行焊接时,应使用足够的焊锡量,控制好焊接铁的加热时间,确保焊接质量。

- 千万不要在工作区域周围放置可燃物品,以避免焊接时发生火灾。

以上是电路焊接的基本方法和技巧,希望对初学者有所帮助。

焊接电路板方法与注意事项

焊接电路板方法与注意事项

焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺,可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。

下面我将详细介绍焊接电路板的方法和注意事项。

一、焊接方法1. 烙铁焊接法:这是最常用的焊接方法,需要准备好烙铁、焊锡丝和吸锡器等工具。

首先,将烙铁预热至适当的温度(一般为250-300),然后将焊锡丝在烙铁头上熔化,接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上,最后将焊脚和焊盘用烙铁进行接触,使其形成焊点。

2. 热风焊接法:适用于焊接大型或密集的电子元器件。

使用热风焊接站,将设定好的温度和风速对准焊点,通过热风使焊盘和焊点熔化,然后放置元器件,等冷却后焊接完成。

3. 浪涌焊接法:适用于焊接大面积的电子元器件。

将焊接区域用焊锡涂抹一层锡膏,然后放置元器件,通过浪涌焊接机进行焊接,利用电流和温度的快速变化使焊点瞬间形成。

4. 波峰焊接法:适用于批量焊接相同类型的电子元器件。

将电子元器件插入到预先装配好的焊点上,然后将电路板按照一定的速度放入预热的焊炉中,焊炉中的锡浪涌上来与焊盘接触并进行焊接。

二、注意事项1. 温度控制:要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。

温度过高可能会损坏元器件或焊盘,温度过低可能导致焊接不良。

2. 时间控制:焊接时间过长会导致元器件过热和焊盘氧化,焊接时间过短可能导致焊点不牢固。

具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。

3. 焊点质量检查:焊接完成后,应进行焊点的质量检查。

焊点应呈现金字塔形,焊锡应充分覆盖焊盘和焊脚,并与之间形成良好的连接。

焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。

4. 防静电措施:焊接电路板时,要采取防静电措施,防止静电对电子元器件造成损坏。

可以在焊接区域铺设防静电垫,并佩戴防静电手套和抗静电服装等。

5. 注意维修性:在焊接电路板时,要注意电子元器件的后续维修性。

可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。

电子元器件行业焊接规范

电子元器件行业焊接规范

电子元器件行业焊接规范导言:电子元器件行业生产了各种各样的电子产品,而焊接是电子产品制造中不可或缺的一步。

良好的焊接质量能够保证产品的性能和可靠性,同时也影响到整个电子产业的发展。

本文将为您详细介绍电子元器件行业中的焊接规范,包括焊接工艺、材料选择、设备操作等方面的要求,帮助您更好地了解电子焊接的规范。

一、焊接工艺规范1.焊接前的准备工作在进行焊接操作之前,应仔细检查焊接设备、工具和材料的状态,确保其完好无损。

同时,应清洁工作区域,保持无尘、无油污,以免影响焊接效果。

2.焊接参数设定根据不同的焊接对象和要求,选择合适的焊接参数,包括焊接温度、焊接时间和焊接压力等。

这些参数要根据具体情况进行调整,以保证焊接接头的质量。

3.焊接操作规范(1)焊接时应保持手部清洁,并佩戴适当的防护手套,以防止热量和火花对皮肤的伤害。

(2)焊接操作时,要确保焊接头与焊接材料之间的接触紧密,并注意控制焊接温度和时间,避免过度焊接导致的材料损坏。

(3)焊接后应及时清理焊接残留物,并对焊接接头进行检查,确保其无明显缺陷或损伤。

二、焊接材料选择规范1.焊接芯丝选择合适的焊接芯丝是保证焊接质量的重要因素之一。

在选择焊接芯丝时,要考虑到焊接对象的材料、厚度和焊接方式等因素,并根据实际需要选择相应的焊接芯丝。

2.焊接助剂焊接助剂在焊接过程中起着润滑、清洁和保护的作用。

在选择焊接助剂时,要考虑到焊接对象的材料和要求,确保其与焊接芯丝的兼容性,以避免因助剂不当导致焊接质量下降。

三、设备操作规范1.焊接设备维护定期检查和保养焊接设备,确保其正常工作。

对于损坏或老化的设备部件,及时更换或修理。

2.焊接设备操作指南(1)操作人员应熟悉焊接设备的使用说明,并按照说明书进行操作,确保操作正确、安全。

(2)设备操作时,应注意安全防护,确保自身和他人的安全。

禁止在操作时接触设备或焊接电路,以免触电或引发事故。

四、焊接质量控制标准1.焊接接头外观标准焊接接头外观应平整、光滑,并无裂纹、气孔和缺陷等。

电子焊接工艺技术

电子焊接工艺技术

电子焊接工艺技术电子焊接工艺技术在电子制造业中扮演着不可或缺的角色。

它是将电子元器件连接在电路板上的关键环节,决定了产品的质量和可靠性。

本文将从焊接方法、焊接设备以及焊接质量控制等方面,探讨电子焊接工艺技术的重要性和发展趋势。

一、焊接方法1. 表面贴装(SMT)焊接技术表面贴装焊接技术是目前电子焊接中应用最广泛的方法之一。

通过将电子元器件直接安装在电路板表面,然后利用热熔的焊锡粘合元器件和电路板之间的金属焊盘。

这种技术具有焊接速度快、生产效率高的特点,适用于小型电路板和微小型元器件的焊接。

2. 波峰焊接技术波峰焊接技术是将整个电路板通过焊锡浪涌池(solder wave)进行焊接。

在电路板通过焊锡浪涌池时,焊盘在特定温度下接触到熔融的焊锡液体。

这种方法适用于电路板上大型元器件的焊接,如电力电子产品。

3. 人工焊接技术人工焊接技术是利用手工焊接铁和焊锡线对电子元器件进行连接。

虽然这种方法较为简单,但需要熟练的焊接工人进行操作,以确保焊点质量。

人工焊接技术适用于维修和研发阶段,以及一些特殊要求的焊接作业。

二、焊接设备1. 焊接机器人随着自动化技术的发展,焊接机器人在工业生产中得到了广泛应用。

焊接机器人具有高精度、高效率、重复性好等特点,能够完成复杂的焊接任务,并提高了焊接质量和效率。

2. 反向工程设备反向工程设备主要用于解决电子焊接中的问题和缺陷。

例如,焊缺陷的分析和修复、未焊接电路追踪等。

通过这些设备,可以帮助工程师快速发现问题,并进行修复和改进。

3. 焊接质量检测设备焊接质量检测设备包括可视检测系统、红外线检测系统等。

这些设备可以实时监测焊接质量,检测焊接点的缺陷和不良现象,确保产品的可靠性和稳定性。

三、焊接质量控制1. 严格的工艺参数控制在电子焊接中,严格的工艺参数控制是确保焊接质量的关键。

包括焊接温度、焊接时间、焊锡量等参数的控制,对于焊接点的形成和连接强度至关重要。

合理的工艺参数控制可以最大程度地避免焊接缺陷和不良现象的发生。

电子焊接技术

电子焊接技术

电子焊接技术随着科技的不断发展,电子设备在我们的日常生活中扮演着越来越重要的角色。

无论是在通信、娱乐还是生产制造领域,电子设备的使用都已经成为我们生活中不可或缺的一部分。

而电子设备的制造过程中,电子焊接技术则起到了至关重要的作用。

本文将详细探讨电子焊接技术的原理、方法以及其在电子设备制造中的应用。

一、电子焊接技术的原理电子焊接是一种通过瞬间加热和冷却的方式,将导体材料进行连接的技术。

其原理基于导体材料的熔化与固化过程。

电子焊接技术通常使用热源(如火焰、电弧或激光)来加热焊接点,使其达到熔化温度,然后迅速冷却,使导体材料重新固化,并形成稳定的焊点连接。

二、常见的电子焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法,其原理是通过电弧的高温瞬间加热焊接点,使焊条与被焊材料熔化,在冷却固化后形成焊点。

电弧焊接不仅具有焊接速度快、电流易控制等优点,还能焊接多种金属材料,因此在电子设备制造中得到广泛应用。

2. 焊锡焊接焊锡焊接是一种常用的电子焊接方法,它使用焊锡丝来实现焊接。

焊锡丝通过热源加热,迅速熔化并涂覆在焊接点上,然后在冷却固化后形成焊点连接。

焊锡焊接具有操作简单、焊接质量稳定的优点,适用于微小尺寸的电子元器件焊接。

3. 激光焊接激光焊接是一种高精度、高效率的焊接方法。

它利用激光束将焊接点瞬间加热至熔化温度,然后进行迅速冷却,形成焊点连接。

激光焊接具有焊缝窄、热影响区小等优点,适用于对焊接质量和精度要求较高的电子器件制造。

三、电子焊接技术在电子设备制造中的应用电子焊接技术在电子设备制造中起到了至关重要的作用。

它能够将各种电子元器件进行可靠地连接,确保电子设备的正常工作。

以下是电子焊接技术在电子设备制造中的一些常见应用:1. 焊接电路板电子设备的核心部分是电路板,而焊接电路板则是电子设备制造中的关键环节。

电子焊接技术能够将电子元器件精确地连接到电路板上,确保电路的通畅。

从微小的电子元器件到复杂的连接,电子焊接技术都能够提供灵活而稳定的解决方案。

电子焊接的工艺要求及质量分析

电子焊接的工艺要求及质量分析

电子焊接的工艺要求及质量分析电子焊接是电子制造过程中至关重要的一环,其工艺要求和质量分析对确保产品良好性能和可靠品质具有重要意义。

下面将介绍电子焊接的工艺要求和质量分析。

工艺要求:1. 焊接设备和材料选择:选择适合的设备和材料,如焊接机、焊丝、焊剂、焊盘等。

2. 焊接操作人员:操作人员应具备专业的技术培训和经验,熟悉焊接工艺和规范,并掌握正确的操作方法。

3. 清洁度控制:在焊前需彻底清洁焊接表面,避免杂质影响焊接结果。

4. 焊接温度控制:确保焊接温度在适宜的范围内,避免过高温度引起焊接材料的熔化或过低温度导致焊点未完全形成。

5. 焊接时间控制:控制好焊接时间,避免过短时间造成焊点质量不合格,或过长时间使焊点过度热化。

6. 焊接位置和角度:焊接位置和角度要正确,确保焊接面充分接触和融合,同时避免造成焊缝太长或太短,影响焊点的强度和可靠性。

7. 严格按照焊接工艺规范进行操作,包括焊接顺序、焊接顺向等,保证电子零部件的精确组装和可靠连接。

质量分析:1. 焊接强度测试:通过拉力测试、剪力测试等方法检测焊接点的强度,确保焊接的可靠性和稳定性。

2. 焊缝检查和测量:检查焊缝的完整性和均匀性,测量焊缝尺寸、角度等是否符合要求。

3. 焊接表面检查:检查焊接表面是否平整光滑,没有裂纹、孔洞等缺陷,并使用金属显微镜等工具进行细微检查。

4. 无损检测:使用X射线检测、超声波检测等无损检测方法,发现焊接缺陷,如气孔、夹渣等,及时进行修复或重新焊接。

5. 焊接电阻测试:通过电阻测试来评估焊接质量,检测焊接点的电阻值是否符合标准值。

6. 焊接表面涂层测试:测试焊接表面涂层的附着力和耐热性,确保焊接点不受外界环境影响。

通过以上工艺要求和质量分析,可以有效控制电子焊接的质量,保证产品的可靠性和性能。

同时,还可以对焊接工艺进行不断改进和优化,提高焊接效率和品质水平。

电子焊接是电子制造过程中至关重要的一环,其工艺要求和质量分析对确保产品的良好性能和可靠品质具有重要意义。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧
化,造成不好焊,芯片则一般不需处理。

2、开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊锡使引脚保
持湿润。

用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

3、焊完所有的引脚后,用助焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡,以消除任何可能的短路和搭接。

最后用镊子检查是否有虚焊,检查完成后,从电路板上清除助焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

4、贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了; 如果已放正,就再焊上另外一头。

如果管脚很细在第2 步时可以先对芯片管脚加锡,然后用镊子夹好芯,在桌边轻磕,墩除多余焊锡,第3 步电烙铁不用上锡,用烙铁直接焊接。

当我们完成一块电路板的焊接工作后,就要对电路板上的焊点质量的检查,修理,补焊。

符合下面标准的焊点我们认为是合格的焊点:
(1)焊点成内弧形(圆锥形)。

(2)焊点整体要圆满、光滑、无针孔、无松香渍。

(3)如果有引线,引脚,它们的露出引脚长度要在1-1.2MM 之间。

(4)零件脚外形可见锡的流散性好。

(5)焊锡将整个上锡位置及零件脚包围。

不符合上面标准的焊点我们认为是不合格的焊点,需要进行二次修理。

(1)虚焊:看似焊住其实没有焊住,主要原因是焊盘和引脚脏,助焊剂不足或加热时间不够。

(2)短路:有脚零件在脚与脚之间被多余的焊锡所连接短路,亦包括残余锡渣使脚与脚短路。

(3)偏位:由于器件在焊前定位不准,或在焊接时造成失误导致引脚不在规定的焊盘区域内。

(4)少锡:少锡是指锡点太薄,不能将零件铜皮充分覆盖,影响连接固定作用。

(5)多锡:零件脚完全被锡覆盖,即形成外弧形,使零件外形及焊盘位不能见到, 不能确定零件及焊盘是否上锡良好. 。

(6)锡球、锡渣:PCB板表面附着多余的焊锡球、锡渣,会导致细小管脚短路。

一、手工焊接&补焊修理注意事项小总结: (6)
1、焊接时不允许直接加热Chip元件的焊端和元器件引脚的脚跟以上部位,焊接时间不
超过3s/ 次,同一焊点不超过 2 次;以免受热冲击损坏元器件。

2 、烙铁的温度等其他要求:' i: w4 T8 ] R P, y
一种说法:
修理Chip元件时应采用15—20W小功率烙铁。

烙铁头温度控制在265 C以下;
烙铁头不得接触焊盘,不要反复长时间在一焊点加热,对同一焊点,如第一次未焊妥,要稍许停留,再进行焊接;/ }2 H# k6 R1 b+ u: C! k, X
烙铁头始终保持光滑,无钩、无刺;% P7 D# V' m ! ?$ M
拆卸SMD器件时,应等到全部引脚完全融化时再取下器件,以防破坏器件的
共面性
另一种说法:手工焊接贴片电容时,必须委任可靠的操作员,先把电容和基板预热至
150 C,用不大于20W和头不超过3mmr电烙铁,焊接温度不超过240 C;焊接时间不超过5秒;
要非常小心不能让烙铁接触贴片的瓷体,
因为会使瓷体局部高温而破裂;3、虚焊、桥接、拉尖、不润湿、焊料量少等焊点缺陷的修整:用细毛笔蘸助焊剂涂在元器件焊点上;用扁铲形烙铁头加热焊点,将元器件焊端焊盘之间的焊料融化,消除虚焊、拉尖、不润湿等焊点缺陷,使焊点光滑、完整;
4 、桥接的修整:
在桥接处涂适量助焊剂,用烙铁头加热桥接处焊点,待焊料融化后缓慢向外或向焊点的一侧拖拉,使桥接的焊点分开;
5 、锡量少的焊点的修整:
用烙铁头加热融化焊料量少的焊点,同时加少许为0.5 —0.8mm的焊锡丝,焊锡丝碰
到烙铁头时应迅速离开,否则焊料会加得太多.
6 、Chip 元件吊桥、元件移位的修整:
用细毛笔蘸助焊剂涂在元器件焊点上;用镊子夹持吊桥或移位的元件;~) J4 v9 a1 V1 l"
用马蹄形烙铁头加热元件两端焊点,焊点融化后立即将元件的两个焊端移到相对应焊盘位置上,烙铁头离开焊点后再松开镊子;…
操作不熟练时,先用马蹄形烙铁头加热元件两端焊点,融化后将元件取下来,再清除焊盘上残留的焊锡,最后重新焊接元件;
修整时注意烙铁头不要直接碰Chip 元件的焊端,Chip 元件只能按以上方法修整一次,而且烙铁不能长时间接触两端的焊点,否则容易造成Chip 元件脱帽(端头被焊锡蚀掉)。

7、三焊端的电位器、SOT以及SSOR SOJ移位的返修(无返修设备时):
用细毛笔蘸助焊剂涂在器件两侧的所有引脚焊点上;7 H: U+ ]( h 3 T' Z. r
用双片扁铲式马蹄形烙铁头同时加热器件两端所有引脚焊点; 1 e5 @5 B* f) n" b 待焊点完全融化(数秒钟)后,用镊子夹持器件立即离开焊
盘;用烙铁将焊盘和器件引脚上残留的焊锡清理干净、平整;- J0 ?' V+ n" g% o$
用镊子夹持器件,对准极性和方向,使引脚与焊盘对齐,居中贴放在相应的焊盘上,用扁铲形烙铁头先焊牢器件斜对角1—2个引脚;' Y# h$
涂助焊剂,从第一条引脚开始顺序向下缓慢匀速拖拉烙铁,同时加少许为0.5 —0.8mm 焊锡丝,将器件两侧引脚全部焊牢。

焊接SOJ时,烙铁头与器件应成小于45°角度,在J形引脚弯曲面与焊盘交接处进行
焊接。

8、PLCC和QFR表面组装器件移位的返修:…
在没有维修工作站的情况下,可采用以下方法返修:首先检查器件周围有无影响方形烙铁头操作的元件,应先将这些元件拆卸,待返修完
毕再焊上将其复位;Q -
用细毛笔蘸助焊剂涂在器件四周的所有引脚焊点上;…rE
选择与器件尺寸相匹配的四方形烙铁头在四方形烙铁头端面上加适量焊锡,扣在
需要拆卸器件引脚的焊点处,四方形烙铁头要放平,必须同时加热器件四端所有引脚焊点;
待焊点完全融化(数秒钟)后,用镊子夹持器件立即离开焊盘和烙铁头;:
用烙铁将焊盘和器件引脚上残留的焊锡清理干净、平整;$
用镊子夹持器件,对准极性和方向,将引脚对齐焊盘,居中贴放在相应的焊盘上, 对准后用镊子按住不要移动;…
用扁铲形烙铁头先焊牢器件斜对角1 —2个引脚,以固定器件位置,确认准确后,用细毛笔蘸助焊剂涂在器件四周的所有引脚和焊盘上,沿引脚脚趾与焊盘交接处从第一条引脚开
始顺序向下缓慢匀速拖拉,
同时加少许直径0.5 —0.8mm的焊锡丝,用此方法将器件四侧引脚全部焊牢。

焊接PLCC器件时,烙铁头与器件应成小于45°角度,在J形引脚弯曲面与焊盘交接
处进行焊接。

....
二、无铅手工焊接
焊接温度 ...
焊点的温度为焊锡溶点温度加40C (72F);
烙铁头停留在焊点的时间为2-5秒钟;
焊锡+40C (MP) +72F (MP)
60/40 223C (183C) 433F (361)
Sn 3.8Ag0.7Cu 257C (217C) 495F (423)
Sn 0.7Cu 267C (227C) 513F (441) ......
无铅焊接的温度比有铅焊接高岀52F to 70F
无铅焊接和有铅焊接的焊点形成方式无变化,但焊锡的溶点不同:…
高溶点(从183 ° C上升到217 ° C)、造成损坏的最高温度没有变化(〜290 C) 40)0....................... -
(因此,焊接的加工窗口变小了)
三、贴片电容的手工焊接
贴片电容不宜手工焊接,但如果条件不具备一定要用手工焊接,必须季任可靠的操作员;先把电容和基板预热到150 C,用不大于20W和头不超过3mm的电烙,焊接温度不超过
240 C,焊接时间不超过5S进行,要非常小心不能让烙铁接触贴片的瓷体,因为会使瓷体局部高
温而破裂;
多次焊接,包括返工,会影响贴片的可焊性和对焊接热量的抵抗力,并且效果是累积的,因此不宜让电容多次接触到高温。

相关文档
最新文档
