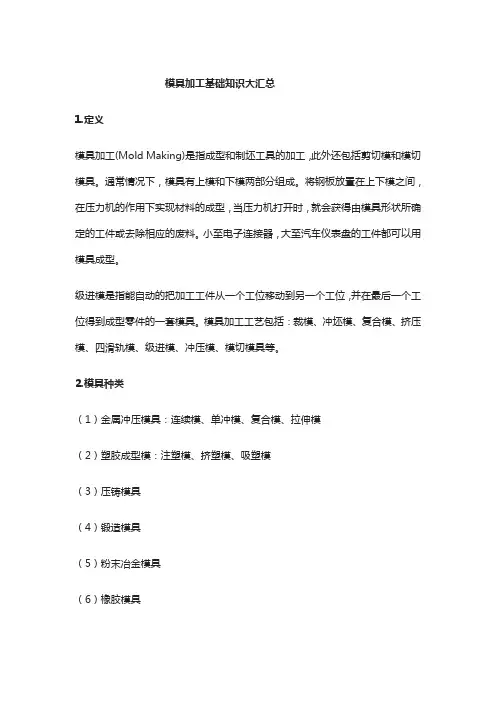

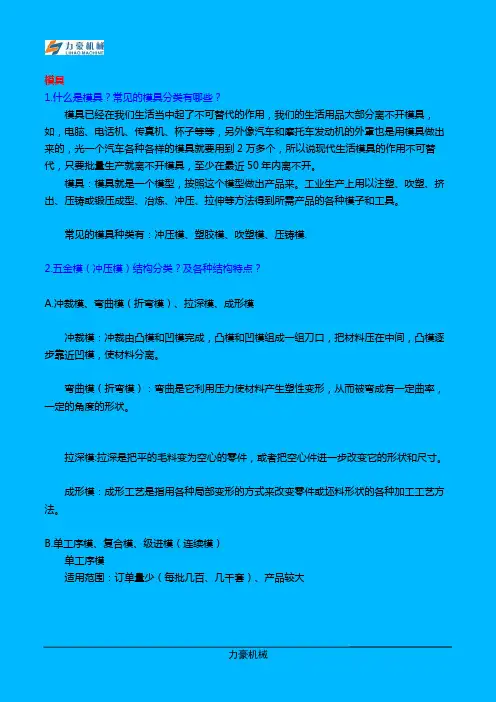

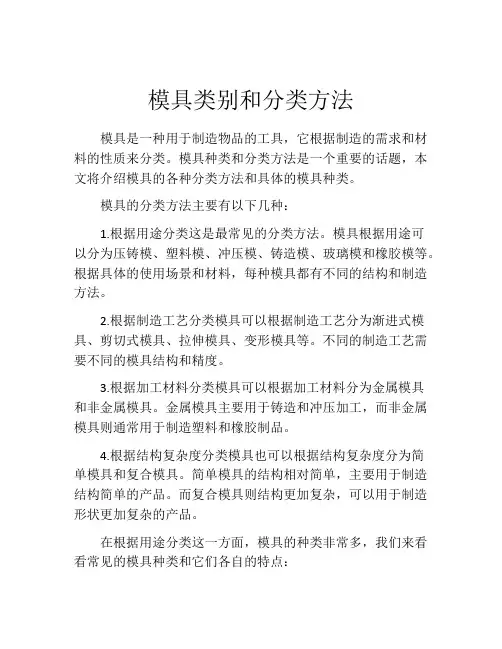

模具的分类

[用途上分]:

A [塑胶模]Plastic mould :用于制造塑胶产品,如:3C类产品[3C:计算机(Computer),通讯(Communication), 消费类电子:(Consumer Electrics)]汽车摩托车结构件,内饰件,日用品,儿童玩具,建筑用PVC水管接头,各种工具的手柄,精密仪器零件等涉及生活的每一个角落。

B [冲压模]die ( Pressed tooling):用于制造金属钣金,片状材料的剪裁下料等。如:电脑等各类机箱、机柜、不锈钢厨具、连接器端子、接插件铜片、电路板切孔,钣金成型,快餐盒成型等。

C [压铸模]Die casting (alloy mould):主要用于生产铝合金,锌合金,镁铝合金等铸件,如笔记本外壳,汽车摩托车发动机,音箱,阀体配件等。

D [压缩模] Compression mould:主要用于生产橡胶,硅橡胶制品,如各种防水圈,饰件,缓冲件,衬垫,手机按键等。

E [吹塑,吸塑模] blow mold:主要用于生产塑胶类中空容器类产品,如各种饮料瓶,塑料壶,化妆品盒,洗发水瓶,充气玩具,塑料包装等。

F [挤出模具]extrusion mould :主要是各种型材,如建筑用铝合金门窗,电线槽,

G [半导体模具]semiconductor mold:主要是生产各种二级管,三级管等电子电气元件。

H 玻璃钢模具(SMC/BMC) Phenolic mould 电木模具属于热固性模具

其中应用最广泛的就是塑胶模具,由于塑胶产品种类繁多,所以塑胶模具也有各种分类:

[品质要求]:

A. production mould量产模

模具产量主要指的是:在模具使用寿命期间所能生产的最大的产品数

按照美国[SPI-SPE]标准可以分为以下几类

一、101类模。(长期精密生产模具,产量在1,000,000shots或以上)

二、102类模。(不超过1,000,000shots,大量生产模具)

三、103类模。(少于500,000shots,中量产模具)

四、104类模。(少于100,000shots,少量产模具)

五、105类模。(少于500shots,手办模或试验模)

B. prototype mould原型模

一般是用于开发阶段的产品生产,一般的产量很低,相当于105类模具,对于产品的外观,尺寸精度要求不高,多用于正在进行设计的产品的测试。

[结构分类]:

大水口模具(二板模)side plate mould

细水口模具(三板模)pin point plate mould

简化型细水口模具(三开模)three plate mould

倒装模具reverse gating mould

叠层模Palletizing Die/Double Stack Mold

MUD模Master Unit Die

MUD模是一种标准化的通用模具结构,一般是做小产品,模架部分是共用的,只更换模芯部分,结构简单,成本低,又叫快速换模。

[塑胶材料分类]:

1. 普通单色模,透明产品模。

2. DOUBLE MOULD双色,三色模具,如玩具,手表带等。

3. OVER MOULD包射模具,如各种手柄,带金属镶件,

4. repeated injected hard/soft integrated mould 包色模[两种熔胶温度不同的一种塑胶或两种不同的塑胶先后在模内成型或两次成型]

5. 发泡模具foaming mould 和氮气辅助成型Gas Assisted Technology mold

[模具材料分类]:

1.软模(soft mould) 常用钢材为P20(28~32Rc) S50C

2.预硬模(prehardening mould)常用钢材为HH P20(33~37Rc)

3.硬模(hardened mould) 常用钢材为H-13(48~52Rc) S-7(52~54Rc) S136(52~54Rc)

4.不锈钢模(stainless mould) 常用钢材为420ss(33~37Rc) 420H(32~34Rc)420(48~52Rc)

5.铝模(Aluminum mould) 常用材料为铝板Al(28~32Rc)相当于P20钢材

6.铍铜(BeCu) (40~42Rc) 一般做镶件(insert)材料

模具加硬的方法有:

淬火(heat treatment) 氮化(nitriding-treatment) 镀铬(chrome plating) 镀镍(nickel plating)

[流道方式]:

1.冷流道(cold runner)

2.热流道(cold runner)

热流道分为单点式[hot sprue or hot tip] 和多点式[manifold]

热咀有两种形式:开放式open type system 和针阀式valve type system

热流道的主要供应商:

YUDO(韩国柳道公司)HASCO(德国)DME(美国)MASTIP(新西兰)HUSKY(加拿大)INCOE(美国)圣万提(Synventive) (总部荷兰) [欧洲Eurotool和美国Dynisco两家公司合并]

[模具尺寸]:

模具以外形尺寸可分为:

350mm以下为小模,350~600mm为中型模具,600mm以上为大型模具。

模具重量超过10Tons的为特大型模具。一定要大规模的模具厂才可以制造。

[生产方式]:

1.不出口,小量产[None Export& Prototype](一般为暂用模,即105类模具。)

2.不出口,量产 [None Export& Production]

3.出口,不生产 [Export]

4.出口,出口前小量产[Export& Production]

5.

出口不同的国家要符合不同国家的工业标准,欧洲使用英制(inch)美国使用美制(UNC)亚洲和澳洲为公制(mm)标准,针对不同的客户要使用其指定的标准,如模具标准模胚,模具钢材,模具配件,油缸,热流道,注塑机台等。

模具出口前要按客户的标准进行出口检测,包装。

然后按既定的运输方式,海运(by sea )或是空运(by air)

模具钢材和标准配件知名供应商的品牌有:

LKM(香港龙记),MingLee(香港明利),HASCO(德国),FUTABA(日本富得巴),DME(美国)DAIDO(日本大同),德国德胜,ASSAB(瑞典一胜百),Punch(日本盘起)。德国斯脱克STRACK 和法国华宝登RABOURDIN塑胶,冲压模具常规零件

常用塑胶材料知名制造公司有:

CHIMEI(台湾奇美)、GE(美国),Dupont(美国),RTP(美国),BASF(德国),LG(韩国)

precision mould 精密模具

主要是用来生产各种接插件(如电话接头,网线接头,电器内部元器件等),齿轮,光学仪器(各种透镜,反光镜片等),各种仪器仪表零部件,传动件(如打印机,复印机传动部件等)等高精度产品模具。

产品的模具表面要求一般有:

抛光(polish) 蚀纹(也叫咬花)(texture)镜面(mirror polish)喷砂等。

抛光为手工完成,需要用油石(whetstone)、砂纸(sand paper)、钻石膏。

咬花需要专业的工厂进行,咬花有专用的咬花编号,标准咬花有美国MOLD-TECH 德国VDI 日本妮虹NIHON ETCHING等。
