印刷电路板的设计与制作
pcb制作工艺
pcb制作工艺PCB（PrintedCircuitBoard），即印刷电路板，是一种电子元件连接底板，采用覆铜工艺、印刷技术将电子元件固定在其上，并将信号线连接起来，实现深层次的复杂电路的小型和集成的九轴模块，是电子产品的构成要素。
那么，究竟该如何制作PCB，以及其中的工艺是怎样的呢？一、PCB制作工艺：1、设计制作：PCB设计原理其实是类似于游戏中的拼图，根据用户需要，合理布局PCB元件，并根据电路画出PCB线路图形，这样就可以将要制作的PCB放在一起进行印制。
2、蜕皮处理：处理完设计之后，会将要制作的PCB物料PCB板和接点连接以及元件就绪，然后可以进行蜕皮处理，蜕皮处理是一种特殊的制作技术，可以使PCB的表面光滑无瑕疵，并且具有良好的抗腐蚀性。
3、铜箔处理：经过蜕皮处理后，PCB板面就可以贴上铜箔。
铜箔可以使PCB板具有更好的导电性，而且可以防止PCB板上的元件被湿润。
4、钻孔处理：当铜箔处理完成之后，就可以进行PCB钻孔处理，PCB钻孔处理就是把PCB板上的电线，电路板上的接口，以及PCB板上元件的固定接口，全部钻孔出来，方便以后的连接和安装。
5、焊接处理：当PCB钻孔处理完成之后，就可以进行PCB焊接处理，有了正确的焊接技术，可以使PCB元件紧密可靠地固定在PCB板上。
6、测试处理：最后一步就是测试，在完成所有PCB制作处理之后，就可以进行测试，以确保PCB板的功能可靠。
二、PCB制作注意事项1、设计时，应该尽量减少PCB板的面积，以减少PCB板的成本。
同时，在设计时也要注意电路的连接，合理排列电路，以达到最佳效果。
2、在制作PCB时，应该尽可能地采用精密设备，以保证PCB板的定位、形状、精度等，去除板面不平整的现象，以保证PCB板的质量。
3、在PCB制作中，各种工艺都要尽量减少处理次数，注意元件安装的精度、散热、信号传输质量，合理布局以及管道和元件的连接，以保证PCB板的质量和性能。
印刷电路板的制作流程
印刷电路板的制作流程
印刷电路板（PCB）的制作流程通常包括以下几个步骤，设计、
制版、印刷、蚀刻、钻孔、组装和测试。
首先是设计阶段。
在这个阶段，电路工程师使用专业的电路设
计软件（如Altium Designer、Cadence Allegro等）设计电路板的
原理图和布局。
他们会考虑电路板的功能、尺寸、层次结构、布线、元器件的布局等因素。
接下来是制版。
在这个阶段，根据设计好的电路板图纸，制作
出PCB板的底图。
这个过程通常包括将设计图纸输出到透明胶片上，然后使用光刻技术将图案转移到覆铜板上形成电路图案。
然后是印刷。
在这个阶段，将制作好的底图覆盖在覆铜板上，
通过曝光和显影的过程将电路图案转移到覆铜板上形成导电图案。
接下来是蚀刻。
在这个阶段，使用化学蚀刻剂将未被光刻覆盖
的部分覆铜板蚀去，留下设计好的导电图案。
然后是钻孔。
在这个阶段，使用钻床将PCB板上需要安装元器
件的位置钻孔，以便后续的元器件安装。
接着是组装。
在这个阶段，将元器件焊接到PCB板上的位置，形成最终的电路连接。
最后是测试。
在这个阶段，对组装好的电路板进行功能测试和可靠性测试，确保电路板的正常工作。
总的来说，印刷电路板的制作流程涉及到设计、制版、印刷、蚀刻、钻孔、组装和测试等多个环节，需要经过严格的工艺流程和质量控制，以确保最终的电路板符合设计要求并能正常工作。

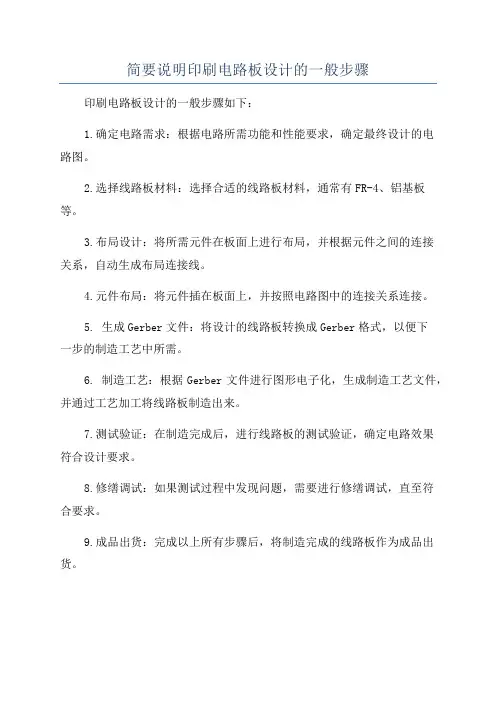

简要说明印刷电路板设计的一般步骤
简要说明印刷电路板设计的一般步骤
印刷电路板设计的一般步骤如下：
1.确定电路需求：根据电路所需功能和性能要求，确定最终设计的电
路图。
2.选择线路板材料：选择合适的线路板材料，通常有FR-4、铝基板等。
3.布局设计：将所需元件在板面上进行布局，并根据元件之间的连接
关系，自动生成布局连接线。
4.元件布局：将元件插在板面上，并按照电路图中的连接关系连接。
5. 生成Gerber文件：将设计的线路板转换成Gerber格式，以便下
一步的制造工艺中所需。
6. 制造工艺：根据Gerber文件进行图形电子化，生成制造工艺文件，并通过工艺加工将线路板制造出来。
7.测试验证：在制造完成后，进行线路板的测试验证，确定电路效果
符合设计要求。
8.修缮调试：如果测试过程中发现问题，需要进行修缮调试，直至符
合要求。
9.成品出货：完成以上所有步骤后，将制造完成的线路板作为成品出货。
(PB印制电路板)印制电路板(PB)设计与制作
（PB 印制电路板）印制电路板(PB)设计与制作第一章初识Protel99SE电子线路设计是众多工程技术人员和无线电爱好者经常遇到的问题，如何快捷、高效、准确地完成电子线路的设计工作也使很多人一筹莫展。
您或许为使电路板尽量紧凑而绞尽脑汁，为布通电路板的线路而废寝忘食，为手绘的电路板歪歪扭扭而感到灰心丧气。
卓越的 Protel99 将彻底把您从烦恼的工作中解放出来，在它的帮助下，您的电子线路设计工作将变得轻松愉快。
第一节 Protel99SE 的发展与演变随着现代科学日新月异的发展，现代电子工业也取得了长足的进步，大规模、超大规模集成电路的使用使电路板的走线愈加精密和复杂。
在这种情况下，传统的手工方式设计和制作电路板已显得越来越难以适应形势了。
幸运的是电子计算机的飞速发展有效地解决了这个问题，精明的软件厂商针对广大电子界人士的需求及时推出了自己的电子线路软件。
这些软件有一些共同的特征：它们都能够协助用户完成电子产品线路的设计工作，比较完善的电子线路软件至少具有自动布线的功能，更完善的还应有自动布局、逻辑检测、逻辑模拟等功能。
Protel99 继续保持了 ProtelTechnology 公司的革新传统，它具有极为全面的工具、文档以及设计项目的组织功能，使用户可比以往任何时候更轻松地驾驭电子线路设计的全过程。
Protel 软件的良好信誉以及Protel99 的卓越表现使之很快成为众多用户的首选软件。
第二节 Protel99SE 的特点Protel99 主要有两大部分组成：一．原理图设计系统。
它主要用于电路原理图的设计，为印制电路板的设计打好基础。
二．印制电路板设计系统。
它主要用于印制电路板的设计，产生最终的 PCB 文件，直接联系到印制电路板的生产。
一．原理图设计系统Protel99 的原理图编辑器提供高速，智能的原理图编辑手段，产生高质量的原理图输出结果，它的元件库提供了超过六万种元件，最大限度地覆盖了众多的电子元件生产厂家的繁复庞杂的元件类型。
印制电路板的设计与制作培训课件
4.元器件排列方式 不规那么排列：指元器件轴线方向不一致，在板上的排 列顺序无规那么。其优点是印制导线短而少，减小了印 制电路板间的分布参数，抑制了干扰。尤其是对于高频 电路有利。但看起来杂乱无章，不太美观。
规那么排列：是指元器件轴线方向排列一致，并与印 制电路板的四周垂直或平行。其优点是元器件排列标 准，板面美观整齐，安装、调试、维修方便。但导线 布设较为复杂，印制导线相应增多。
一、设计印制电路板的准备工作
1.印制电路板的设计前提 ➢确定设计方案，完成电路设计； ➢元器件的选择； ➢仿真验证； ➢电路方案试验； ➢对电路试验结果的分析及对电路设计的改进； ➢考虑整机的机械结构和安装使用。
2. 印制电路板的设计目标 ➢ 准确性：元器件和印制导线的连接关系必须符合印制
板的电气原理图。 ➢ 可靠性：印制电路板的可靠性是影响电子设备可靠性
5. 元器件焊盘的定位 ➢焊盘的中心（即引线孔的中心）距离印制板的边缘不 能太近，一般距离应在2.5mm以上，至少应该大于板 的厚度。 ➢焊盘的位置一般要求落在正交网格的交点上，如图415所示。在国际IEC标准中，正交网格的标准格距为 2.54mm（0.1in）；国内的标准是2.5mm。
§4.3 印制电路板上的焊盘及导线
四、印制导线的抗干扰和屏蔽
1. 地线布置引起的干扰
原因：
I1
I2
如印制导线AB长为10cm
要尽可能防止异形孔，以便降低加工本钱。
2. 焊盘的外径
密度的单面电路板： Dmin＝d+1mm
双面电路板： Dmin≥2d
D
3. 焊盘的形状
岛形焊盘：
适用于元器件密集、不规那 么排列的电子产品。由于焊盘 面积大，抗剥离强度增大，可 以降低覆铜板的档次。
印刷电路板设计与制作电路原理图的设计
•印刷电路板设计基础•电路原理图设计基础•印刷电路板制作流程目•电路原理图的设计实例•印刷电路板的制作实例录线路基板元件0302011. 确定设计要求2. 规划电路布局3. 线路设计6. 制造与检测4. 生成设计文件5. 校验与修正元件布局规范线路设计规范材料选择规范010203043. 搭建电路4. 调整与测试元件符号的正确使用清晰简洁的连线标注的完整与清晰抗干扰措施确定功能需求根据功能需求，设计电路原理图，实现电路的逻辑功能。
设计电路原理图电路元件选择准备电路原理图元件布局设计根据电路原理图和元件选择，对印刷电路板上的元件进行布局设计，考虑元件之间的连接和信号干扰问题。
确定板型和尺寸根据产品需求和电路原理图，确定印刷电路板的形状和尺寸。
热设计考虑对于有较大功率元件的电路板，需要考虑热设计问题，如散热片的选用和放置等。
信号线布设电源线布设校验与修正导出生产文件生成CAM文件生成印刷电路板的生产文件总结词详细描述实例一：简单的数字电路原理图设计实例二：复杂的模拟电路原理图设计总结词复杂、精密、涉及多种器件详细描述该设计实例是一个复杂的模拟电路，由放大器、比较器、模拟开关和电阻等器件组成。
电路原理图较为复杂，包含多种器件，且器件之间的连接关系也较为复杂。
设计过程中需要考虑多种参数和约束条件，如信号带宽、电源功耗、热设计等。
实例三：高频电路原理图的设计总结词详细描述材料铜箔基板焊料导线步骤1. 在铜箔基板上画出电路原理图，标明元件位置和连接方式。
3. 调试电路，确保功能正常。
材料铜箔基板焊料4. 在另一面铜箔基板上画出电路原理图，标明元件位置和连接方式。
5. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
6. 调试电路，确保功能正常。
030102实例三：制作高频电路的印刷电路板32. 将绝缘层覆盖在铜箔基板上，根据元件位置和连接方式钻孔。
3. 将焊料涂在铜箔基板和钻孔内，连接元件和导线。
1. 在铜箔基板上画出高频电路原理图，标明元件位置和连接方式。
印刷电路板设计与制作
印刷电路板设计与制作印刷电路板（Printed Circuit Board，PCB）设计与制作是一项涉及到电路设计、布局规划、元件安装和焊接等工艺的复杂任务。
以下是一般的PCB设计与制作步骤：1.电路设计：使用电路设计软件（如Eagle、KiCad等），绘制电路图，定义电路拓扑结构，并进行必要的电路分析和仿真。
2.PCB布局规划：将电路图转换为PCB布局，确定元件放置位置和走线路径。
考虑信号完整性、电源供应、散热要求和EMC等因素。
3.元件选择和采购：根据设计需求，选择合适的电子元件、连接器和其他器件，并进行采购。
4.PCB设计：使用PCB设计软件，将元件放置在PCB上，并进行走线连接。
确保布局合理、信号路径优化，并考虑层间堆栈、地平面设置等。
5.PCB文件生成：完成PCB设计后，生成所需的制造文件，如Gerber文件、钻孔文件等。
6.PCB制造准备：选择合适的PCB制造商或自行制作PCB。
准备基板材料，根据制造文件进行蚀刻、钻孔、覆铜等处理。
7.元件安装：根据PCB布局，将电子元件安装在PCB上。
这可以通过手工焊接、贴片设备或自动化组装完成。
8.焊接和连接：使用适当的焊接技术，如表面贴装技术（SMT）或插件焊接等，将元件与PCB进行连接。
确保焊点质量良好，连接可靠。
9.测试和验证：对制作好的PCB进行测试和验证，确保电路正常运行，并满足设计和性能要求。
10.调试和优化：如果有问题或改进的空间，进行调试和优化工作，修复故障、调整参数等。
11.最终生产和装配：经过测试和验证后，进行最终的批量生产和装配，制作完整的电子产品。
需要注意的是，PCB设计与制作涉及到专业的软件工具、制造流程和电子知识。
初学者可能需要较长时间和实践才能掌握这些技能。
此外，如果遇到复杂的设计或特殊需求，最好咨询专业的PCB设计师或制造商，以获得更准确和高质量的结果。
印制电路板(PCB)的设计与制作
Rb1
Rc
C2
V C1
ebc
C3
Rb2 Re1
C2
元器件图形
印制板图
2. 印制电路板发展过程
印制电路板随着电子元器件的发展而发展， 由此可以分为下面几个发展阶段：
● 电子管分立器件
导线连接
● 半导体分立器件
单面印刷板
● 集成电路
双面印刷板
● 超大规模集成电路
多层印刷板
2. 印制电路板发展过程
电子管体积大、重量重、耗电高,使用 导线连接。
1. PCB的分类
按孔导通状态分：埋孔板，盲孔板，通孔板
盲孔 Blind Via 盲孔 Blind Via
埋孔 Buried Via
通孔 Drilled Through Via
1. PCB的分类
按成品软硬区分 ：
▪ 硬板 Rigid PCB (刚性板） ▪ 软板 Flexible PCB （挠性板） 见左下图 ▪ 软硬板 Rigid-Flex PCB （刚挠结合板）见右下图
电解电容
电阻 接线端子
2. 印制电路板发展过程
相对于电子管，半导体器件体积小、重量 轻、耗电小、排列密集适用于单面印制板
电子管
三极管
电阻
电解电容
2. 印制电路板发展过程
焊接面（底层）
单面板
元件面（顶层）
2. 印制电路板发展过程
集成电路的出现使布线更加复杂，此时单面 板已经不能满足布线的要求，由此出现了双面 板——双面布线。
显示器 端口
内存插槽 硬盘端口
电源端口
PCI插座 软驱端口
电源开关、指示灯等端口
3. 确认元器件安装方式
① 表面贴装 ② 通孔插装
印刷电路板设计与制作电路原理图的设计
印刷电路板制作的工艺流程
印刷电路板制作的检验标准
04
电路原理图的设计实现
选择专业的电路设计软件
选择如AltiumDesigner、CadenceOrCAD、MentorGraphics等专业的电路原理图设计软件，这些软件具有强大的设计功能和广泛的应用支持。
考虑软件的学习曲线和用户界面
选择适合自己的软件版本和界面，一些软件可能更适合初学者使用，具有更直观的用户界面，而另一些软件可能具有更高级的功能，适合经验丰富的设计师使用。
选择合适的电子元件
将电子元件按照一定的方式连接起来，以实现电路的功能。
搭建电路
通过仿真软件或实际搭建电路的方式，对电路的功能进行检查，确保电路能够正常工作。
检查电路功能
元件标准化
对于常用的电子元件，可以采用标准化的方式进行表示，以提高电路原理图的易读性和可维护性。
元件参数标注
对于电子元件，应标注其参数，如电阻值、电容值等，以便于电路分析和计算。
确保元器件选择与布局合理
印刷电路板的制作涉及到多种加工工艺和材料选择，如选择合适的基板材料、内层导线和孔的布局等。因此，制板与设计的协调十分重要。
适应加工工艺与材料
制板与设计的协调
提供清晰的技术要求
电路原理图设计应清晰地表达出技术要求，包括信号流程、电源分配、电磁兼容性等方面的考虑，为制板过程提供明确的指导。
环境适应性设计
进行严格的可靠性测试与验证，包括高温测试、低温测试、耐压测试等，确保产品符合IPC标准要求。
测试与验证
07
设计实例与经验分享
手机电路板设计
实例1
机器人电路板设计
实例2
智能家居电路板设计
实例3
设计实例介绍
印刷电路板(PCB)的制作工艺流程
印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。
在原理图中标注电子元件的符号和相应的连接线路。
2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。
布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。
3.简化原理图：将原理图简化成PCB制作时所需的简化图形。
对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。
4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。
PCB图形包括电路板的轨道、焊盘、孔洞等。
5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。
6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。
制作出带有铜层的PCB板材。
7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。
孔洞用于安装元件和实现电路的连接。
8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。
9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。
10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。
11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。
12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。
13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。
14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。
15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。
16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。
印刷电路板设计与制作实训报告
印刷电路板设计与制作实训报告印刷电路板（Printed Circuit Board，PCB）是现代电子产品中不可或缺的一部分，它是电子元器件的载体，通过导线、孔位等连接电子元器件，实现电路的功能。
在电子产品的设计与制作中，PCB 的设计与制作是一个非常重要的环节。
本文将介绍印刷电路板设计与制作实训的过程和经验。
一、实训目的本次实训的目的是让学生掌握PCB的设计与制作技能，了解PCB 的基本原理和制作流程，培养学生的实践能力和团队合作精神。
二、实训内容1. PCB设计软件的使用本次实训使用的是Altium Designer软件，它是一款功能强大的PCB设计软件，可以实现电路图的绘制、元器件的布局、连线的布线等功能。
在实训中，我们学习了软件的基本操作和常用功能，如新建工程、导入元器件库、绘制电路图、布局、布线等。
2. PCB制作流程PCB的制作流程主要包括以下几个步骤：（1）电路图设计：根据电路原理图，使用PCB设计软件绘制电路图，包括元器件的布局、连线的布线等。
（2）生成网络表：将电路图转换为网络表，用于后续的PCB布局和布线。
（3）PCB布局：根据网络表，将元器件放置在PCB板上，确定元器件的位置和布局。
（4）PCB布线：根据网络表和元器件的布局，进行连线的布线，保证电路的正常工作。
（5）PCB打样：将PCB设计文件输出为Gerber文件，送到PCB 厂家进行打样。
（6）PCB加工：将打样后的PCB板进行加工，包括钻孔、贴膜、切割等。
（7）元器件焊接：将元器件焊接到PCB板上，完成电路的组装。
3. 实训过程在实训过程中，我们分为小组进行PCB设计和制作。
首先，我们根据实验要求，绘制了电路原理图，然后使用Altium Designer软件进行电路图的设计和PCB布局。
在布局和布线过程中，我们需要考虑元器件的尺寸、位置、连线的长度和走向等因素，保证电路的正常工作。
在完成PCB设计后，我们将设计文件输出为Gerber文件，送到PCB厂家进行打样。
电路板设计与制作
4. 布线 根据网络表，在Protel DXP提示下完成布线工作， 这是最需要技巧的工作部分，也是最复杂的一部分工 作。 5. 检查错误、撰写文档 布线完成后，最终检查PCB板有没有错误，并为这 块PCB板撰写相应的文档。文档可长可短，视需要而定。
三、电路板的制作（手工）
基本工序： 1、绘制电路接线图 2、下料、准备敷铜板 3、复印电路 4、涂覆保护层 5、腐蚀 ６、清洗 ７、钻孔 8.涂助焊剂 9.涂阻焊剂
6. 要注意管脚排列顺序，元件引脚间距要合理。如 电容两焊盘间距应尽可能与引脚的间距相符。
7. 在保证电路性能要求的前提下，设计时应力求走线合 理，少用外接跨线，并按一定顺序要求走线。走线尽量 少拐弯，力求线条简单明了。 8. 设计应按一定顺序方向进行，例如：可以按左往右和 由上而下的顺序进行。 9.线宽的要求。导线的宽度决定了导线的电阻值，而在 同样大的电流下，导线的电阻值又决定了导线两端的电 压降。
3. 电位器:电位器的安放位置应当满足整机结构安装 及面板布局的要求，因此应尽可能放在板的边缘，旋转 柄朝外。
4. IC座: 设计印制板图时，在使用IC座的场合下， 一定要特别注意IC座上定位槽放置的方位是否正确，并 注意各个IC脚位是否正确。
5. 进出接线端布置。相关联的两引线端不要距离 太大，一般为2/10～3/10 英寸左右较合适。进出线端尽 可能集中在1～2个侧面，不要太过离散。
1、绘制电路图
A、手工绘制 B、计算机软件绘制 原则： 元件布局合理、美观、方便，线条不能交叉！
电路原理图
PCB图
2、下料、准备敷铜板
根据需要选用敷铜板 裁剪敷铜板 对敷铜板表面进行清洁处理 （去掉污迹和氧化层）
3、复印电路
用新复写纸将电路接线图复写到敷铜板上，注意方 向，如果所绘制的原理图是在元件面绘制的，复写 时，一定要将图纸反过来复写！
印制电路板的制造流程
印制电路板的制造流程印制电路板（Printed Circuit Board，简称PCB）作为现代电子设备的核心组成部分之一，其制造流程经历了多个环节和机械操作。
下面我将详细介绍印制电路板的制造流程，以帮助您了解其过程。
1. 设计制图：首先，根据电路设计的要求，使用电子设计自动化软件绘制电路图。
电路图包括了元器件布局、线路连接、引脚分配等信息。
2. 制作印刷电路板：将设计图转换成物理印制电路板。
这个过程由以下几步组成：a. 基材选择：选择适合的基材，如玻璃纤维布覆铜板（FR-4）。
b. 清洁处理：对基材进行表面处理，去除污垢和氧化物。
c. 软板制造：将铜箔与基材层压在一起，使用高温和压力固化。
d. 图案制作：将设计图图案转移到铜箔的表面，通常通过化学腐蚀或物理蚀刻实现。
e. 钻孔：根据设计要求，在适当位置钻孔，以便安装元器件。
f. 电镀：通过电化学过程，在印刷电路板的金属表面形成薄膜，以增强电导性。
g. 焊盘制作：在需要焊接元器件的位置上，将铜箔镀上一层锡。
h. 色谱制图：在电路板上涂覆一层光敏膜。
i. 图形暴光：通过光照处理，使得光敏膜只在需要的区域保留。
j. 蚀刻：使用化学溶液，将光敏膜未覆盖的铜蚀刻掉。
k. 清洁：清洗掉蚀刻过程中产生的化学物质和残留物。
3. 元器件安装：将各种元器件，如电阻、电容、集成电路等，根据设计要求精确地安装到对应位置上。
这一过程可以通过机器自动化进行，也可以手工完成。
4. 焊接：根据设计要求，将元器件与印制电路板之间的连接通过焊接完成。
使用焊锡和热量，将元器件与印制电路板的焊盘连接。
5. 测试与质检：对已制造完成的印制电路板进行全面的功能测试和质量检查。
这涉及到电气性能测试、连通性测试、外观检查等。
6. 包装和交货：将通过测试和检查的印制电路板进行合适的包装，并准备交付给客户或下一阶段的生产。
这是印制电路板的制造流程的基本步骤。
每个步骤都需要精确、细致的操作，以确保电路板的高质量和稳定性。
印制电路板设计与制作
第3章印制电路板设计与制作印制电路板(PCB--Printed Circuit Borad)是由印制电路加基板构成的，它是电子工业重要的电子部件之一。
印制电路板在电子设备中的广泛应用，大大提高了产品的一致性、重现性、成品率，同时由于机械化和自动化生产的实现，生产效率大为提高，且可以明显地减少接线的数量以及能消除接线错误，从而保证了电子设备的质量，降低了生产成本，方便了使用中的维修工作。
3.1 印制电路板的设计3.1.1 有关印制电路板的概念和设计要求1．印制电路板的概念印制：采用某种方法在一个表面上再现符号和图形的工艺，他包含通常意义的印刷。
敷铜板：由绝缘基板和粘敷在上面的铜箔构成，是用减成法制造印制电路板的原料。
印制元件：采用印制法在基板上制成的电路元件，如电感、电容等。
印制线路：采用印制法在基板上制成的导电图形，包括印制导线、焊盘等。
印制电路：采用印制法按预定设计得到的电路，包括印制线路和印制元件或由二者组成的电路。
印制电路板：完成了印制电路或印制线路加工的板子。
简称印制板，它不包括安装在板子上的元器件和进一步的加工。
印制电路板组件：安装了元器件或其他部件的印制板部件。
板上所有安装、焊接、涂覆都已完成，习惯上按其功能或用途称为“某某板”“某某卡”，如计算机的主板、显卡等。
单面板：仅一面上有导电图形的印制板。
双面板：两面都有导电图形的印制板。
多层板：有三层或三层以上导电图形和绝缘材料层压合成的印制板。
在基板上再现导电图形有两种基本方式：减成法和加成法。
减成法：先将基板上敷满铜箔，然后用化学或机械方式除去不需要的部分。
又分蚀刻法和雕刻法。
a.蚀刻法----采用化学腐蚀办法除去不需要的铜箔。
这是主要的制造方法。
b.雕刻法----用机械加工方法除去不需要的铜箔。
这在单件试制或业余条件下可快速制出印制板。
加成法: 在绝缘基板上用某种方式敷设所需的印制电路图形，敷设印制电路有丝印电镀法、粘贴法等。
印制板是电子工业重要的电子部件之一，在电子设备中有如下功能：a.提供分离元件、集成电路等各种元器件固定、装配的机械支撑。
PCB印制电路板的设计与制造
PCB印制电路板的设计与制造PCB（Printed Circuit Board）印制电路板是现代电子产品中不可或缺的组成部分。
它通过印刷或电镀技术，将导电线路和电子元件连接在一起，实现电子设备的功能。
PCB的设计与制造过程需要经过多个关键步骤，本文将详细介绍。
一、PCB设计PCB设计是制造一个可靠和高效的PCB的关键步骤。
以下是PCB设计的主要步骤：1.需求分析：明确产品的功能需求和性能指标，并将其转化为电路设计的要求。
2.元件选择：根据需求分析，选择合适的电子元件，并确保其可获得性和可靠性。
3.线路布局：根据元件和功能的要求，在电路板上规划线路的布局。
布局需要考虑信号传输的最佳路径、EMI（电磁干扰）抑制和热量分散等因素。
4.线路连线：根据布局，将电子元件通过导线连接起来。
连线需要遵循一定的规则，如最短路径、相邻线路之间的足够间距等。
5.绘制设计图：使用专业的PCB设计软件，将线路布局和连线图绘制出来。
设计图应包括元件位置、连线图、焊盘等信息。
6.电路仿真：使用仿真工具，对设计的电路进行性能模拟和测试。
这样可以在制造前发现和解决潜在的问题，提高产品的可靠性和性能。
二、PCB制造PCB制造是将设计好的电路板制造成实际可用的产品的过程。
以下是PCB制造的主要步骤：1.材料准备：根据设计要求，准备好所需的电路板材料，包括基板、铜箔和表面覆盖层等。
2.制板工艺：将电路图转移到基板上。
这个步骤涉及到光刻、蚀刻、局部镀铜等工艺，以形成所需的线路和焊盘。
3.焊盘制备：在PCB上的连接点上加工出焊盘，以便后续焊接元件。
4.元件安装：将电子元件安装到焊盘上。
这一步可以通过手工焊接或者自动化设备来完成。
5.焊接：将元件与焊盘焊接在一起，以确保电子元件和电路板之间的连接牢固可靠。
6.确认和测试：对制造好的PCB进行外观检查和功能测试，确保产品符合设计要求。
7.包装和交付：将制造好的PCB进行适当的包装，以便运输和交付给客户。
印刷电路板的设计与制作
操作分析 一、设计印制电路板需要考虑的因素
印制电路板最终是用于具体的电子产品，根据产品的实际情况要考 虑设计印制板的设计目标。在设计印制电路板时通常要考虑下列四个方 面的因素。
1．正确性： 2．可靠性： 3．合理性： 4．经济性：
操作分析 二、简单印制电路板的设计步骤：
1．选定印制板的材料、厚度、板面尺寸 （1）确定板材： （2）印制板的形状： （3）印制板尺寸： （4）板的厚度： 2．印制电路板尺寸图的设计图 （1）典型元器件的尺寸。 （2）如果使用坐标纸，各元件的安装孔的圆心应在坐标格的交点上。 3．根据原理图绘制印刷图草图 （1）选定排版方向及主要元器件的位置。 （2）绘制不交叉单线草图。 （3）绘制排版设计草图。 4．正式印制板的设计
知识链接 二、印刷电路板的设计要求
要使电子电路获得最佳性能，印刷电路板的设计遵循以下要求： 1．布局要求 首先，要考虑PCB尺寸大小。PCB尺寸过大时，印制线条长，阻抗增 加，抗噪声能力下降，成本也增加；尺寸过小，则散热不好，且邻近线条易 受干扰。在确定PCB尺寸后．再确定特殊元件的位置。最后，根据电路的功 能单元，对电路的全部元器件进行布局。
（2）焊盘的设计要求：焊盘中心孔要比器件引线直径稍大一些。焊盘 太大易形成虚焊。焊盘外径D一般不小于(d+1.2)mm，其中d为引线孔径。对 高密度的数字电路，焊盘最小直径可取(d+1.0)mm。
（a）岛形焊盘
（b）圆形焊盘 图4-9 焊盘的种类
（c）方形焊盘
知识链接
4．电路抗干扰要求 印制电路板的抗干扰设计与具体电路有着密切的关系，这里仅就PCB抗 干扰设计的几项常用措施做一些说明。 （1）电源线设计 （2）地线设计 地线设计的原则是： ①数字地与模拟地分开。 ②接地线应尽量加粗。 ③接地线构成闭环路。
印刷电路板的制作
要进行搪锡预处理。 5. 焊点的外观应光洁、平滑、均匀、无气泡和无针眼等缺陷，不
应有虚焊、漏焊和短路等。
【巩固训练】
1.训练目的： （1）能正确识别与检测扩音机元器件，并能根据电原理图
进行扩音机的装配，提高整机电路图及电路板图的识读能 力。 （2）掌握电子产品生产工艺流程，进一步强化提高手工焊 接技术水平。 2.训练内容： 印制电路板的焊接工艺及扩音机的整机组装工艺。
7）一些特殊元器件的安装处理。
（2）装配方法 1）功能法 功能法是将电子产品的一部分放在一个完整的结构部件内。 2）组件法
组件法是制造一些在外形尺寸和安装尺寸上都统一的部件， 这时部件的功能完整性退居到次要地位。 3）功能组件法 功能组件法是兼顾功能法和组件法的特点，制造出既有功能 完整性又有规范化的结构尺寸和组件。
止虚焊和搭锡。焊接完成后的产品如图17所示。
图17 制作好的扩音机电路板成品
（6）通电前的检查： 1）对照电路图和印制板，仔细核对元器件的位置是
否正确，极性是否正确，有无漏焊、错焊和搭锡。
2）特别检查TDA1521和NE5532是否焊好，安装是否 正确，各引脚之间是否有短路，TDA1521引脚短路会导致 其损坏。
（1）连接工艺 （2）面板和机壳的安装 （3）散热器的装配
4.整机装配工艺
整机装配主要包括将各零件、部件、整件按照设计要 求，安装在不同的位置上，组成一个整体，再用导线将元 器件与部件之间进行电气连接，完成一个具有一定功能的 完整的机器。 （1）整机装配的原则和要求 （2）整机总装的工艺流程
整机装配的工艺流程为：准备→机架→面板→组件→ 机芯→导线连接→传动机构→总装检验→包装。
印刷电路板的制作工艺流程简介
印刷电路板的制作工艺流程简介1. 设计原理图和布局：首先，设计师需要根据电路的功能需求和尺寸要求，绘制出原理图和 PCB 布局图，并确定元器件的安装位置和连接方式。
2. 制作光阴版：将设计好的 PCB 布局图通过光阴版在铜箔基板上转移出图案。
这一步通常需要使用光刻技术，并在光阴版上覆盖一层光敏胶。
3. 酸蚀铜箔：利用化学蚀刻方法，将 PCB 基板上未被光阴版覆盖的铜箔部分蚀除，留下设计好的电路布线图案。
4. 打孔：通过机械或激光打孔技术，在 PCB 基板上钻孔，以便安装元器件和进行电路连接。
5. 贴膜：将 PCB 表面涂覆一层保护膜，以防止电路板被污染、氧化或受到机械损伤。
6. 焊接元器件：使用自动化设备或手工将各种元器件焊接到 PCB 上，并进行必要的测试和调试。
7. 测试验证：通过加电测试、连通性测试等手段，对制作好的 PCB 进行功能性和可靠性的验证。
以上是印刷电路板制作的主要工艺流程，其中不同工艺环节需要使用专业的设备和技术，并且需要严格按照制定的标准和规范进行操作，以保证最终产品的质量和性能。
印刷电路板（PCB）作为电子产品的核心组成部分，在现代科技和工业领域中起着至关重要的作用。
其制作工艺流程的精细和复杂程度直接影响到电子产品的性能、可靠性和成本。
下面我们将继续讨论 PCB 制作的其他关键步骤和相关内容，全面了解 PCB 的制作工艺。
8. 成品加工：在焊接元器件之后，PCB 还需要进行成品加工，包括修边、整平、加工外框、清洁等工序，以确保 PCB 的外观整洁、尺寸精准。
9. 表面处理：PCB 的表面处理非常重要，目的是为了提高 PCB 的耐腐蚀性、可焊性和连接性。
常见的表面处理方法包括热浸锡、喷锡、化学镍金、喷镀银等，不同的表面处理方式适用于不同的应用场景和要求。
10. 印刷：如果 PCB 需要印刷标识、文字或图案等，还需要进行丝网印刷或喷墨印刷等工艺，以便于识别和管理。
11. 质量检测：在 PCB 制作的整个过程中，质量检测是至关重要的一环。
