住宅建筑设计原理课件
住宅建筑设计原理4多层PPT课件
17
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.3.3 家庭生活变化的基本规律 1.家庭使用功能模式的变化
18
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.3.3 家庭生活变化的基本规律
2.家庭生命循环的变化 3.家庭生活年循环和周循环的变化
4
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.1.2 多层住宅的设计要求 1.套型恰当：应具有组合成不同套型比的灵活性，满足实际
需要 什么是套型? 2.使用方便 3.交通便捷 4.经济合理 5.造型美观 6.通用性能 7.环境优美
5
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.1.3 多层住宅的交通组织（走廊，过道，楼梯间）
• 住宅的可变性，是指住宅空间具有一定的可改性，随着时 间的推进，住户可以根据自己变化发展的需要去改变住宅 的空间。
16
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.3.2 住宅的适应性与可变性的由来
１．住户在其中的家庭生活具有社会属性，是一个能动的活 跃因素，是不断发展变化的
２．忽略了人在精神、人文等社会学方面的需求 ３．现代人的生活方式的变化速度加快，而且日趋多样化，
14
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.2.6 按剖面组合的形式分
（1）台阶花园式 （2）跃层式 （3）复式 （4）变层高住宅
15
河南财专工程经济系
住宅建筑设计原理
4 多层住宅设计
4.3 住宅的适应性与可变性
《建筑自学课件-住宅设计实例讲解》
3 住宅设计的未来趋势
探讨住宅设计的未来趋势和发展方向，展望创新的设计潮流。
课程总结和展望
住宅设计初学者注意事项
总结住宅设计初学者需要注意 的问题，帮助他们更好地开始 学习和实践。
住宅设计学习重点和难点
指出住宅设计学习中的重点和 难点，提供学习建议和技巧。
住宅设计的发展方向和 前景
展望住宅设计的未来发展方向 和前景，激发学习者的兴趣和 热情。
住宅设计中考虑的人体工学因素
介绍住宅设计中需要考虑的人体工学因素， 如人体尺度、姿势和动作等。
住宅设计实例分析
1
现代简约风格住宅
探讨现代简约风格住宅的设计原则和实现方法，讲解如何利用简洁的线条和色彩打造 现代感。
2
中式风格住宅
介绍中式风格住宅的设计原则和实现方法，讲解如何在住宅中融入传统的中式元素。
建筑自学课件——住宅设计实 例讲解
住宅设计的基本知识
住宅的分类和功能
了解不同类型和功能的住宅，包括单户住宅、 多户住宅、公寓等。
住宅设计的基本要求和原则
介绍住宅设计中的基本要求和原则，如空间 舒适性、功能性、可持续性等。
住宅设计中考虑的环境因素
探讨住宅设计中需要考虑的环境因素，如气 候、地形和景观等。
3
欧式风格住宅
解析欧式风格住宅的设计原则和实现方法，探讨如何创造浪漫而精致的欧洲氛围。
4
美式风格住宅
揭示美式风格住宅的设计原则和实现方法，分享如何打造温馨和舒适的美国家居。
住宅设计的实践案例
1
中式风格住宅实例
2
通过实例展示中式风格住宅的设计，
探讨如何将传统与现代相结合。
住宅建筑设计原理
程学、环境心理学、生态学、社会经济学等。 4、住宅的发展战略：
要以“人”为本从物质和文明两个方面出发来全面满足人的 家庭生活需要，要建立人——建筑——环境互相统一协调的整体设 计观念，建立充分重视生态环境平衡的生态设计观念，建立为未来 的发展而节制消费资源的观念，要充分考虑人类生存环境和资源利 用的支撑能力。
近年来，住宅室内决定装修材料时尽可ቤተ መጻሕፍቲ ባይዱ创造良好的室内居住空间环境。
四、套型居住环境与心理
作为居住空间环境的住宅套型对居住者的心理存在着刺激和影响。同时，居住 者的心理需求对居住空间环境提出了要求。如何根据居住者的心理要求，改善、调 整和提高居住空间环境质量，是套型设计中应予重视的问题。 （一）人与居住环境
（二）房间平面尺寸与家具布置 1．卧室平面尺寸与家具布置 2．起居室平面尺寸与家具布置 3．工作学习室平面尺寸与家具布置 4．餐室平面尺寸与家具布置
（三）门窗设置与家具布置 1．房间门 2．阳台门 3．壁橱门 4．窗 （四）居住部分空间设计与处理
第一章 住宅套型设计
第一节 概述
户型: 户型是根据住户家庭人口构成（如人口规模、代际数
和家庭结构）的不同而划分的住户类型。
套型: 套型则是指为满足不同户型住户的生活居住需要而设
计的不同类型的成套居住空间。
一、家庭人口构成:
（一）户人口规模 户人口规模指住户家庭人口的数量。如一人户、二人户乃至八人以上户。
住宅建筑设计原理

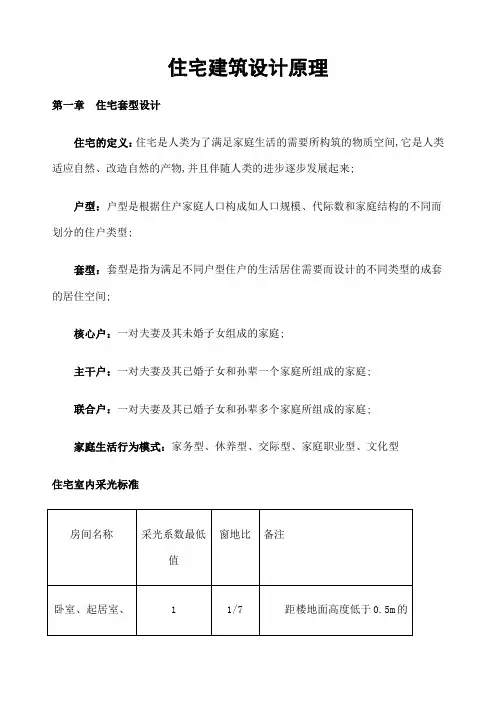

住宅建筑设计原理第一章住宅套型设计住宅的定义：住宅是人类为了满足家庭生活的需要所构筑的物质空间,它是人类适应自然、改造自然的产物,并且伴随人类的进步逐步发展起来;户型：户型是根据住户家庭人口构成如人口规模、代际数和家庭结构的不同而划分的住户类型;套型：套型是指为满足不同户型住户的生活居住需要而设计的不同类型的成套的居住空间;核心户：一对夫妻及其未婚子女组成的家庭;主干户：一对夫妻及其已婚子女和孙辈一个家庭所组成的家庭;联合户：一对夫妻及其已婚子女和孙辈多个家庭所组成的家庭;家庭生活行为模式：家务型、休养型、交际型、家庭职业型、文化型住宅室内采光标准每户至少应有一个居室在大寒日保证一个小时以上的日照以外墙窗台中心点计算;房间直接天然采光标准通常以侧窗洞口面积与该房间地面面积之比窗地比进行控制;套型各功能空间设计一套住宅的功能空间可归纳为划分为居住、厨卫、交流及其他三大部分;居住空间居住空间可划分为卧室、起居室、工作学习室、餐室卧室：主卧室适宜的面积大小在9~15㎡之间,次卧室适宜面积在5~12㎡之间;卧室空间尺寸应恰当,开间应大于2.4m,开间和进深的比值应小于1/2;应有直接采光,自然通风,良好景观,尽量选择南向;卧室与卧室间不应穿越;主卧室应提供住户多种床位布置选择,其房间短边最小净尺寸不宜小于3000mm;次卧室短边最小净尺寸不宜小于2100mm;起居室：起居室适宜的面积在10~25㎡之间,其房间短边最小净尺寸宜在3000mm 以上;起居室应当相对封闭,有直接采光和自然通风,起居室门洞布置应综合考虑使用功能要求,减少直接开向起居室的门的数量;工作学习室：工作学习室的短边最小净尺寸不宜小于2100mm;餐室：餐室最小面积不宜小于5㎡,其短边最小净尺寸不宜小于2100mm;另外,应注意房间平面的长、宽尺寸比例,一般控制在1:1.5以内为宜,避免空间给人带来狭长感;门的设置与家具布置房间门：房间门的尺寸既要考虑人的通行,又要考虑家具搬运;其户门、起居室门和卧室门洞口最小宽度不应小于900mm,厨房门不应小于800mm,卫生间门不应小于700mm;当进卧室的门位于长边墙时,宜靠中段布置,或靠一侧布置,留出500mm以上的墙段,使房间四角都有布置家居的可能;阳台门：阳台门的大小一般仅考虑人员通行尺寸,因无大型家具搬运,其门洞口最小宽度不应小于700mm窗的设置与家具布置通常窗下口窗台高度距地面900mm左右,窗洞高1500mm左右;窗在房间中的位置宜靠房间中部,且最好有一外墙段宽度在900~1400mm,以满足布置家具和床位的可能;居住部分空间设计与处理据资料分析,在一般住宅内,层高每降低100mm,造价可降低1%~3%;住宅设计规范规定,普通住宅层高宜为2.8m;卧室、起居室局部净高不应低于2.1m,且其面积不应大于室内面积的1/3坡屋顶下不应大于室内面积的1/2厨卫空间厨房：我国常用厨房面积在3.5~6㎡之间,设备布置方式可分为单排型、双排型、L型和U型;单排布置设备时,厨房净宽不小于1500mm,活动空间宽度大于800mm;双排布置设备时,厨房净宽不小于1800mm,两排设备的净距大于900mm;带餐室厨房：这种厨房类型将就餐空间纳入厨房之内,其面积需扩大至6~8㎡方能满足功能需要;卫生间：卫生间应满足便溺、洗浴、盥洗最基本的三种和洗衣四种功能;不能布置在下层住户卧室、起居室和厨房的上方;卫生间单独设置时,其净空也要符合要求,当门外开时为900mm1200mm,当门内开时为900mm1400mm;交通及其他辅助空间交通联系空间：交通联系空间包括门斗和前室、过道、过厅以及户内楼梯等;在面积允许的情况下入户处应设置门斗或前室;门斗的设置尺寸其净宽不宜小于1200mm;通往卧室、起居室的过道,其净宽不宜小于1000mm,通往辅助用房的过道净宽不应小于900mm;梯段净宽当一边临空时不应小于750mm,当两侧有墙时不应小于900mm;梯级踏步宽度不应小于220mm,高度不应大于200mm;扇形踏步转角距扶手边250mm处的宽度不应小于250mm;室外空间：阳台：阳台的地面标高宜低于室内标高30~150mm;阳台栏杆的净高度：低层、多层住宅不应低于1050mm,中高层、高层住宅不应低于1100mm;凸阳台因受结构,施工与经济限制,出挑深度一般控制在1000~1800mm范围;露台是指其顶部无覆盖遮挡的露天平台;户内功能分区：公私分区、动静分区、洁污分区;合理分室：生理分室、功能分室;三维空间组合型住宅注意三种形式的区分变层高住宅：变层高住宅是将一些次要空间布置在层高较低的空间内,而将将家庭成员活动量大的空间布置在层高较高的空间内;这种住宅相对比较节省空间体积,但室内有高差,老人、儿童使用欠方便,且结构、构造较复杂;复式住宅：复式住宅是将部分用房在同一空间内沿垂直方向重叠在一起往往采用吊楼或阁楼形式;这种住宅充分利用了空间,节约空间体积,但有些空间较狭小、拥挤跃层住宅：跃层住宅是指一户人家占用两层或部分两层的空间,并通过专用楼梯联系;这种住宅可节约部分公共交通面积,室内空间丰富;在一些坡顶住宅中,将顶层处理为跃层式,可充分利用坡顶空间;SAR住宅体系：SAR是STICHTING ARCHITETEN RESEARCH的缩写,即将住宅的设计和建筑分为两个部分——支撑体和可分体或填充体;灵活分隔的方式：帷幔、折叠式隔断、灵活隔断、壁柜式隔断;第二章低层住宅设计低层住宅：低层住宅一般指1~3层的住宅建筑低层住宅可分为一般标准低层住宅,包括农民自建低层住宅农村、市郊和城市集合性低层住宅例如里院,以及较高标准低层住宅别墅,包括城市型别墅和乡野型别墅;低层住宅特点：1、在居住行为方面,使住户较接近自然,提供了更加亲近自然的自由场所;2、在居住心理方面,较易形成亲切的尺度,使居民对住宅以及居住环境有较强的认同感和归属感;3、整体环境的协调性强;4、建筑的自重较轻;低层住宅的缺点：不利于节约用地；增加了地基、底层的通风和防潮以及屋顶的保温与隔热的处理量,从而影响到住宅建筑的经济性；不利于提高为住宅服务的道路、管网以及其他设施的利用效率;低层住宅套型设计包括：按住宅户型的功能要求进行房间的组合；组织平面交通及垂直交通；充分利用空间；协调室内外空间环境;低层住宅的楼梯设计：横向梯的主要优点是能使户内交通路线较为集中,既有利于功能分区,通常也比较节省交通面积,缺点主要是不利于减小面宽和加大进深;较多采用的是设在平面的中部,好处是平面的前后部分使用楼梯较为方便,功能分区较为清晰；缺点是楼梯的起步位置距离入口较远,一般需要穿越起居室;竖向梯总的来说较有利于加大平面的进深,对组织住宅的通风也较有利,但在户内交通路线的处理上,没有横向梯集中;而利用双跑竖向梯做前后错层处理时,楼梯一般设在平面的中部,在加大进深方面效果明显;利用坡屋顶下的空间：低层住宅较多采用坡屋顶,做卧室用途时,在空间的高度上应保证阁楼的一半面积的净高度不小于2.1m,最低处的净高不宜小于1.5m,并尽量使阁楼有直接的自然采光;对于面积较小和不封闭的阁楼,垂直交通联系可采用爬梯的形式,爬梯有固定式和移动式两种,其坡度在45°~ 90°之间;阁楼作为储藏用途时,如不需要上人,阁楼净高不宜低于60cm;低层住宅常见的楼梯形式：双跑平行楼梯、三跑楼梯、三角形三跑楼梯、无中柱螺旋楼梯、中柱螺旋楼梯、单跑直楼梯、双跑直楼梯、单跑弧形楼梯、双跑弧形楼梯、弧形转角楼梯、转角楼梯、对称转角楼梯、扇形起步楼梯、对称扇形楼梯、反向扇形楼梯见P51图2-6;住宅院落空间：就住宅院落与建筑的空间关系来说,可分为宅院和庭院;宅院指独立式住宅的外院,从属于一户住宅,在空间位置上围绕在建筑的周围,建筑在内,院子在外;宅院的边界通常用低围墙、通栏、绿篱围合,空间效果较为开放;而庭院则指受到建筑不同程度围合一般不少于三面围合而形成的室外空间,建筑在外,院落在内,空间效果一般较为封闭;低层住宅的水平组合：独立式住宅、并联式住宅、联排式住宅、聚合式住宅;另外联排式住宅的主要优点是更节省用地和基础服务设施,但对朝向的要求更高,其居住标准一般也低于独立式住宅和并联式住宅;第三章多层住宅设计多层住宅：我国现行民用建筑设计通则规定,4~6层的住宅为多层住宅;7层及7层以上住宅或住户入口层楼面距室外设计地面的高度超过16m的住宅必须设置电梯;如果顶层是跃层式住宅套型则建筑可做到7层;多层住宅特点：多层住宅用地较低层住宅节省,造价比高层住宅经济,适合于目前一般生活水平;但多层住宅不及低层住宅与室外联系方便,且楼层住户缺乏属于自己的私家庭院,居住环境没有低层住宅优越;单元设计法：为了适应住宅建筑的大规模建设,简化和加快设计工作,同一结构、构造和施工方便,常将一栋住宅分为几个标准段,一般就把这种标准段称为单元,以一种或数种单元拼接成长短不一、体型多样的组合体,这种方法被称为单元设计法;单元组合体拼接一栋建筑的设计原则：满足建设规模和规划要求、适应基地特点;单元组合常见拼接方式：平直组合不宜组合过多,导致长度过长、错位组合、转角组合、多向组合;多层住宅的设计要求：根据要点适当进行论述1、套型恰当：按照国家规定的住宅标准和市场需求,恰当地安排套型,应具有组合成不同套型比的灵活性,满足居住者的实际需要;2、使用方便：平面功能合理,动静分区明确,并能满足各户的日照、朝向、采光、通风、隔声、隔热、防寒等要求;3、交通便捷：尽可能压缩户外公共交通面积,并避免公共交通对户内的干扰;4、经济合理：提高面积的使用率,充分利用空间;结构与构造方案合理,构件类型少,设备布置要注意管线集中;5、造型美观：能满足城市规划的要求,立面新颖美观,造型丰富多样;6、通用性强：住宅单元常具有通用型,或作为标准设计在一定地区内大面积推广使用;7、环境优美：综合考虑室内空间环境和外部空间环境,不宜强调其中一点而忽略其他因素,并要针对当时、当地的具体情况,抓住各个阶段设计中的主要矛盾加以解决;多层住宅的交通组织：围绕楼梯间组织各户入口,以廊组织各户入口,以梯廊间层结合组织各户入口;多层住宅的楼梯布置：多层住宅常用的楼梯形式是双跑楼梯、单跑楼梯和三跑楼梯;住宅楼梯梯段净宽较低层住宅更宽,不小于1100mm,不超过6层的住宅一边设有栏杆的梯段净宽墙面装饰面至扶手中心之间的水平距离可不小于1000mm;因为考虑到方便地搬运家具及大型物品,楼梯平台的宽度除不应小于梯段宽度之外,且不得小于1200mm;楼梯坡度比低层住宅平缓而较公共建筑为陡,常用的踏步高宽范围是155~175mm260~280mm;当楼梯间垂直于外墙布置时,休息平台下的净高不应低于2000mm;当其不足以供人通行时,常见的处理方法有：提高勒脚或降低入口,底层作单跑,底层打通一间房,底层作长短跑,楼梯反向布置;住宅的适应性：住宅实体空间的用途具有多种可能性,可以适应各种不同的住户居住;住址的可变性：住宅空间具有一定的可改性,随着时间的推进,住户可以根据自己变化发展的需要去改变住宅的空间;从平面扩大模数网来说,我国住宅都采用3M,即以300mm为级数的系列;我国住宅高度方向的模数采用1M,即100mm的倍数;多数地区按照现行住宅规范采用2.8m层高;第四章高层和中高层住宅设计我国民用建筑设计通则把7~9层的住宅称为中高层住宅有的地方也称为小高层;而把10层以及10层以上并设置电梯为主要垂直交通工具的住宅称为高层住宅;由于这两类住宅层数的增加导致容积率提高,因而在节约土地资源,提高空地率方面效果显着,并有利于形成丰富的城市天际线和城市景观;相比多层住宅,中高层住宅和高层住宅有以下特点：1、在高层住宅中,电梯取代步行楼梯称成为要的垂直交通工具;2、由于建筑高度的增加,使建筑的垂直荷载和侧向荷载大大增加;3、在给排水、供电、疏散、防火、防烟以及安全上都有新的要求;4、由于高层住宅体量巨大,居住人数大大超过多层住宅而出现的高密度状况,给居民的心理状态、居住环境、社会环境、城市结构的动态平衡、居民区的空间组织等,都带来了新的问题;5、由于高层住宅一次性投资较大,经常性维修、管理费用多,使其总投资大大高于多层住宅,因而在建造时需要较多考虑经济因素;6、随着结构形式的创新带来新的施工方式,同时也影响到设计方法和建筑处理;7、中高层住宅还有其特殊的问题,涉及节地、经济和使用舒适性等方面的综合问题;在住宅设计规范中规定,12层及12层以上的高层住宅每栋楼至少需要设置两部电梯,且其中一台能容纳担架出入;在高层住宅中虽然设置了电梯,但楼梯并不能因此而省掉,他仍可作为住宅下面几层居民的主要垂直交通；作为居民短距离的层间交通；在跃廊式住宅中,作为必要的局部垂直交通；作为非常情况下如火灾的疏散通道;因此,楼梯的位置和数量也要兼顾安全和方便两个方面;高层住宅的消防和疏散问题数字全部需要记住消防能力与建筑层数和高度的关系：消防云梯的高度一般在50m以内,相当于住宅18层,其防火要求是一个等级；超过50m即18层以上的住宅又是一个防火等级；如果超过100m高,即相当于36层以上的,防火要求更高;防火分区与安全疏散防火分区的划分：在我国,高级住宅和19层及其以上的普通住宅属于一类建筑,10~18层的普通住宅属于二类建筑;我国高层民用建筑设计防火规范规定：防火分区最大允许建筑面积为一类建筑1000㎡,二类建筑1500㎡;每个防火分区和地下室应不少于2个安全出口;塔式住宅的安全疏散：18层及18层以下,每层不超过8户,建筑面积不超过650㎡,且设有一座防烟楼梯间即一个疏散出口和消防电梯的塔式住宅,其疏散路线较短且较便捷,能基本满足人员疏散和消防扑救;单元式住宅的安全疏散：每个单元设有一座通向屋顶的疏散楼梯,且从第10层其,每层相邻单元设有连通阳台或凹廊的单元式住宅,可只设一个疏散出口;安全疏散间距：安全疏散间距是指从户门到安全出口之间的最大距离;位于两个安全出口之间的户门距最近的楼梯间的最大距离应不超过40m,位于袋形过道内的户门距楼梯间的最大距离则必须限制在20m以内;安全疏散楼梯的设计：根据我国现行的防火规范,长廊式高层住宅一般应有两部以上的楼梯,以解决居民的疏散问题;在组合式的单元内可只设一部楼梯,为保证双向疏散,还需依靠毗邻单元的楼梯作为疏散通道;因此,楼梯必须通向屋顶,且从第10层起每层相邻单元设有连通阳台或凹廊,作为火灾发生时安全疏散的通道之一;袋形走道末端与楼梯间距离超过规范时,应再增加一部独立的疏散楼梯;所有一类建筑,除单元式和通廊式住宅以外的建筑高度超过32m的二类建筑,以及塔式住宅,均应设置防烟楼梯间;防烟楼梯间入口处应设置前室、阳台和凹廊;前室面积不应小于4.5㎡,前室和楼梯间的门均应为乙级防火门,并应向疏散方向开启;单元式住宅每个单元的疏散楼梯均应通向屋顶,11层及11层以下的单元式住宅可不设封闭楼梯间,但开向楼梯间的户门应为乙级防火门,并考虑直接天然采光和通风;12~18层的单元式住宅应设封闭楼梯间,19层及19层以上的单元式住宅应设防烟楼梯间;11层及11层以下的通廊式住宅应设封闭楼梯间,超过11层的通廊式住宅应设防烟楼梯间;消防电梯的布置：消防电梯是专供消防人员携带消防器械迅速从地面到达高层火灾区的专用电梯,一般载重量800kg以上;按我国高层民用建筑设计防火规范的规定：塔式住宅,12层及12层以上的单元式住宅和通廊式住宅应设消防电梯,消防电梯可与客梯或工作梯兼用,但应符合消防电梯的要求;消防电梯应设前室,其面积不应小于4.5㎡；当与防烟楼梯间合用前室时,其面积不应小于6㎡;塔式住宅应充分满足适用经济与消防疏散的要求;住宅设计规范规定：10~11层的塔式住宅可只设一部消防电梯和一座防烟楼梯,；12~18层的塔式住宅则应设2部电梯其中一部为消防电梯和一座防烟楼梯,超过18层的塔式住宅除设两部以上电梯外,还应设置两部防烟楼梯,此时可设为以实体墙分隔的防烟剪刀楼梯;剪刀楼梯应分别设置前室,确有困难时,可设置一个前室,但两座楼梯应分别设置加压送风系统;灭火设备：消防栓宜设在疏散楼梯或走道附近明显易于取用的部位,其间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达失火现场;消火栓的间距由计算确定,且高层建筑不能超过30m;塔式高层住宅特点：面宽小、进深大、用地省、容积率高,套型变化多,公共管道集中,结构合理；能适应地段小、地形起伏而复杂的基地；在住宅群中,与板式高层住宅相比,较少影响其他住宅的日照、采光、通风和视野；可以与其他类型住宅组合成住宅组团,使街景更为生动;单元组合式中高层住宅的防火和安全疏散：当单元组合式中高层住宅的户门未采用乙级防火门时,其楼梯间应通至平屋顶;点式中高层住宅与塔式高层住宅平面布局相似,按防火规范可以只设一部电梯、一部楼梯,但每层建筑面积不超过500㎡;楼梯应设封闭楼梯间,但如果户门采用乙级防火门时可以不设;第五章不同地区和特殊条件下的住宅设计严寒和寒冷地区的住宅设计严寒地区气候特征：冬季漫长而寒冷,夏季短促而凉爽；气温的年较差很大；冰冻期长,冻土深,积雪厚；雨量多集中在夏季；太阳辐射量大,日照丰富；冬季大风较多;我国东北部属于严寒地区气候;寒冷地区气候特征：冬季较长,寒冷干燥；夏季炎热湿润,降水相对集中；春秋季短促,气温变化剧烈,且气温的年较差很大,春季少雨雪,多大风和风沙；夏季多雷暴和冰雹,日照比较丰富;我国华北、西北的部分地区属于寒冷地区气候节能型住宅：节能型住宅是采用综合节能设计和应用综合节能措施,使新建住宅冬季采暖耗煤量指标比我国寒地在20世纪80年代所建住宅总体上降低50%,北京地区已提出节能65%的要求;住宅规划布局1、避免选址在山谷、洼地、沟底等凹地里;2、争取日照,其方法有：基地应选择在向阳避风的地段内,为争取日照和利用太阳能提供先决条件；选择最佳建筑朝向；满足日照间距要求,避免周围建筑的严重遮挡；利用住宅楼群的合理布局,争取日照;3、避免季风干扰;4、建立气候防护单元;体型系数：建筑物体型系数是指建筑物与室外大气接触的外表面积不考虑地下部分与其包围体积的比值;住宅建筑节能措施1、控制住宅建筑的体型系数;民用建筑节能设计标准中规定：建筑物体型系数宜控制在0.30及0.30以下；若体型系数大于0.30,则屋顶和外墙应加强保温;2、扩大南向得热面的面积3、窗户的节能设计（1）尽量减小开窗洞口的面积;民用建筑节能设计标准采暖居住部分中规定,北向窗、墙面积比不应超过0.25,东向和西向窗、墙面积比不应超过0.30,南向窗、墙面积比不应超过0.35;（2）提高窗户的气密性,减少冷风渗透;（3）提高窗户本身的保温性能,减少窗户本身传热量;4、选用高效、节能、经济的外围护体系;5、加强冷桥节点部位的保温构造设计;6、加强住宅楼公共空间的防寒设计;地面的保温措施：建筑直接接触土壤的周边地区,沿外墙周边从外墙内侧2m范围内采取保温措施,具体做法是在地面垫层以下设置一定厚度的松散状或条板状,且具有一定抗压强度,吸湿性小的保温层;对不采暖的地下室或底部架空层的地板的保温,采取的主要措施是在地板的底面粘贴一定厚度的如聚苯板一类的保温材料;影响炎热地区住宅室内热环境的外部因素：太阳辐射强度,相对湿度,夏季季候风;炎热地区住宅朝向选择以南偏东15°到南偏西15°范围为最好,偏角增大则条件变差,南偏东或南偏西的偏角不宜大于45°,偏东比偏西好,北向次于南向,北偏东尚可,北偏西则西晒严重;就东、西朝向的建筑而言,东向优于西向,西向最差,应尽量避免;遮阳方式：1、水平式,适用于南向墙面和北回归线以南低纬度地区的北向墙面;从地区的角度,更适用于夏季太阳高度角相对较大的南方低纬度地区;2、垂直式,适用于东北、西北向墙面和北回归线以南低纬度地区的北向墙面;3、综合式,适用于南向、东南和西南向墙面以及北回归线以南低纬度地区的北向墙面;4、挡板式,一般只用于东、西向墙面;坡地住宅设计原则1、充分掌握建筑环境的情况,全面了解地质状况崖层走向、崖层厚度、有无滑坡、有无地下水及溶洞等;2、分析地貌特征,确定可资利用的地形,地物;3、综合环境条件,确定合理的建筑形式;建筑与等高线平行时,当坡度很小,如在10%以下时,仅需提高勒脚高度,对整个地形无需改造;当坡度较大,如在10%以上时,应对坡地进行填挖平整,分层筑台;当地形坡度大于25%时,可纵向错层布置;临街坡地住宅的建筑处理：掉层、吊脚、天桥、凸出楼梯间、连廊、室外梯道;结合环境与景观设计坡地住宅1、建筑组合结合地形,减少土石方工程量,利用地形的有利因素,克服其不利因素;2、建筑体型与坡地环境协调,一般体型不宜过大,且常处理成坡顶或退台式,以于山形相得益彰;。
房屋建筑学课件
房屋建筑学课件1. 引言房屋建筑学是指研究房屋建筑的学科，涵盖了房屋的设计、构造、材料以及相关的法规和标准。
本课件将介绍房屋建筑学的基本概念和原理，以帮助学生了解房屋建筑的基本知识和技能。
2. 房屋建筑的基本概念2.1 房屋类型•单栋房屋：独立建于一块土地上的房屋。
•联排房屋：多栋房屋以一面共享墙相连的房屋。
•多单元房屋：一个建筑物内包含多个独立的房屋单位。
•高层建筑：通常指多层建筑，高度超过一定限度的建筑物。
2.2 房屋结构•框架结构：由柱、梁、地板和屋顶构成的框架结构。
•钢结构：使用钢材作为主要结构材料的房屋结构。
•钢筋混凝土结构：使用钢筋和混凝土作为主要结构材料的房屋结构。
2.3 房屋建筑材料•木材：常用于房屋的结构和内部装修。
•砖石：常用于房屋的墙体和地基。
•混凝土：常用于房屋的结构和地基。
•金属：常用于房屋的屋顶和外立面。
3.1 功能性设计原理•空间规划：合理布局房屋内部空间，满足不同功能需求。
•通风透光：确保房屋内的空气流通和阳光照射。
•防水防潮：选择合适的材料和建筑技术，防止水分渗透进房屋内部。
•强度和稳定性：确保房屋的结构稳定和抗震能力。
•荷载分配：合理分配房屋的荷载，避免对结构造成过大的压力。
•建筑材料选择：选择合适的建筑材料，满足结构的需求。
3.3 美学设计原理•比例与对称：保持房屋的比例和对称美感。
•色彩和材质：选择合适的色彩和材质，营造独特的风格和氛围。
•环境融合：将房屋与周围的自然环境相融合，创造和谐美感。
4. 房屋建筑法规和标准4.1 建筑法规•建筑法：指导房屋建筑活动的法律法规。
•建筑标准：规定房屋建筑的设计、施工和验收标准。
4.2 建筑安全•火灾安全：防火设计、疏散通道和消防设施的要求。
•地震安全：对房屋结构的抗震性能要求。
4.3 建筑节能•能源利用效率：选用节能材料和设备，提高能源利用效率。
•保温隔热：提高房屋的保温和隔热性能，减少能源消耗。
5. 结论通过本课件的学习，学生将了解房屋建筑学的基本概念、原理以及相关的法规和标准。
住宅建筑设计原理

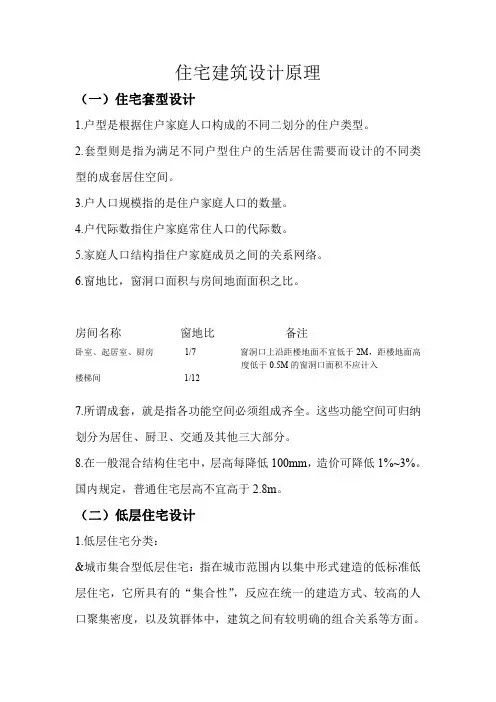

住宅建筑设计原理（一）住宅套型设计1.户型是根据住户家庭人口构成的不同二划分的住户类型。
2.套型则是指为满足不同户型住户的生活居住需要而设计的不同类型的成套居住空间。
3.户人口规模指的是住户家庭人口的数量。
4.户代际数指住户家庭常住人口的代际数。
5.家庭人口结构指住户家庭成员之间的关系网络。
6.窗地比，窗洞口面积与房间地面面积之比。
房间名称窗地比备注卧室、起居室、厨房1/7窗洞口上沿距楼地面不宜低于2M，距楼地面高度低于0.5M的窗洞口面积不应计入楼梯间1/127.所谓成套，就是指各功能空间必须组成齐全。
这些功能空间可归纳划分为居住、厨卫、交通及其他三大部分。
8.在一般混合结构住宅中，层高每降低100mm，造价可降低1%~3%。
国内规定，普通住宅层高不宜高于2.8m。
（二）低层住宅设计1.低层住宅分类：&城市集合型低层住宅：指在城市范围内以集中形式建造的低标准低层住宅，它所具有的“集合性”，反应在统一的建造方式、较高的人口聚集密度，以及筑群体中，建筑之间有较明确的组合关系等方面。
&别墅：别墅的原本含义为“住宅以外的供游玩、修养的园林式住房”，是一种除“正宅”以外的“副宅”。
2.低层住宅的性质和特点：&在居住行为方面，低层住宅使住户较为接近自然，在低层一般都附带室外院子，有些还可在顶部形成较大的生活型露台；&在居住心里方面，低层住宅的低层数和小体量较易形成亲切的尺度，住户的生活空间接近自然，建筑造型较为灵活；&在整体环境的协调上，低层住宅体量和尺度较小，与自然环境有较好的协调性；&建筑物的自重较轻，地基处理的费用较低，结构、施工技术简单，土建造价相对较低。
低层住宅的缺点：&不利于节约用地，密度较低；&与多、高层住宅相比，低层住宅底层和顶层的面积较多，增加了地基和屋顶的处理量，通风和防潮一级住宅唔该的保温与隔热均需加强处理，影响建筑的经济性；&较大的建筑覆盖密度和较小的人口密度不利于提高为住宅服务的道路、管网及其他设施的使用率。
住宅建筑设计原理
2.房间尺寸与家具布置 ▪ ①卧室平面尺寸与家具布置
主卧室: 双人床 （小孩床） 、 床头柜、衣柜等。 净面积：不小于 10.0 m² 开间：3300 ~ 3900 进深：3600 ~ 5100
兼起居的卧室使用面积≥12 m² 次卧室: 单人床、衣柜、桌椅等必要家具。
净面积：不小于 6.0 m² 开间：2700 ~ 3300 进深：3300 ~ 4800
②复式住宅
将部分用房在同一空间内沿垂直方向重叠在一起，往往 采用吊楼或阁楼的形式，将家具尺度与空间利用结合起来， 优点：充分利用了空间，节约空间体积。缺点：有些空间较 狭小、拥挤。
③跃层住宅
一户人家占用两层或部分两层的空间，并通过专用楼梯 联系。这种住宅可节约部分公共交通面积，室内空间丰富。 在一些坡顶住宅中，将顶层处理为跃层式，可充分利用坡顶 空间。
第三节 套型空间的组合设计
确定套型应考虑三方面的因素： 一户型是住宅套型空间组合设计的基本依
据之一。 二是考虑住宅所在的自然环境。（气候、
地形、地质、 地震、绿化等） 三是可发展余地
一.套型空间的组合分析 1.户内功能分析
会客、家人团聚、娱乐、休息、就餐、炊事、学习、 睡眠、洗盥、便溺、晾晒、储藏等。 2.户内功能分区 ①公私分区（内外分区） 私密性空间：卧室、书房、卫生间等 半私密空间：起居室、家务室等 半公共空间：会客室、餐厅、客用卫生间等 公共空间：室外走道、平台、公共楼梯间等 ②动静分区 动区：会客室、起居室、餐厅、厨房、家务室等 静区：卧室、书房等
1／7;楼梯间1／12。 通风： 卧室、起居室、明卫生间1／20。(厨房
1／10，不得小于0.6 m²) 两个外墙角，有利于家具布置；与立面造型相关。 室内有多个门窗 ，位置适当靠近，以保留较大的 完整墙面。
房屋建筑学全课件ppt课件
（二）、单层工业厂房构造组成
1、承重结构
横向排架 基础、柱子、屋面梁（或屋架）
纵向连系构件 基础梁、连系梁、吊车梁、圈梁
支撑系统 屋盖支撑和柱间支撑
2、围护结构
外墙 抗风柱
设置在砖混结构房屋两端山墙内，抵抗水平 风荷载的钢筋混凝土构造柱简称为抗风柱 。 一般用于高耸、内部大空间、横墙少的砖 混结构房屋，如工业厂房、大型仓库等。 屋面板 天窗
A、 基础
作用：上承下传，是建筑物最下部的承 重构件。
设计要求：坚固、稳定，且能抵抗冰冻、 地下 水和化学侵蚀等。
B、 墙和柱
作用：承重构件和围护构件，内墙还起 着分隔房间创造室内舒适环境的作用。
设计要求：足够的强度、稳定性、保温、 隔热、 隔声、防水、防火等能力以及具有一 定 的经济性和耐久性。
例如：水塔、纪念碑等。
第一节 建筑的分类
一、按建筑的使用功能分类
（一）民用建筑
1、居住建筑：供人们休息、生活起居所使用的建筑 物。如住宅、公寓、宿舍等。
2、公共建筑：供人们进行政治、经济、文化科学技 术交流活动等所需要的建筑物。如托幼建筑、科研建 筑、医疗建筑、商业建筑、行政办公建筑、园林建筑、 念性建筑等。
天然地基和人工地基 （二）基础的埋置深度
概念：室外设计地坪至基础地面的垂 直距离
影响基础埋深的因素： 1、与地基的关系
2、地下水位的影响
3、地基土冻胀融陷的影响
0.5-2.5m
4、其他因素的影响
相邻建筑物的影响 上部荷载的大小 工程地质条件 建筑物的用途，有无地下室、地下设备 基础的形式和构造
钢筋砖圈梁：用M5砂浆砌筑4~6皮砖，上 下各配2φ6钢筋，钢筋间距不大于120。
钢筋混凝土圈梁钢筋布置
《住宅建筑设计原理》PPT课件
住宅建筑的绿化设计
绿化布局
根据场地条件和功能需求，进行合理绿化布局。
植物配置
选择适宜的植物种类，进行合理配置，营造丰富的植物景观。
绿化与建筑结合
将绿化融入建筑设计，实现建筑与环境的有机结合。
05
住宅建筑的结构与设备设计
住宅建筑的结构设计
结构选型
根据建筑高度、抗震设防烈度、地基条件等因素，选择合 适的结构类型，如框架结构、剪力墙结构、框架-剪力墙 结构等。
场地布局
合理规划建筑布局，确保日照、通风、采光和景 观等要求。
场地交通
设计合理的交通流线，实现人车分流，提高交通 安全性。
住宅建筑的景观设计
1 2
景观规划
结合地形地貌、气候条件等，进行景观规划设计 。
景观元素
运用植物、水体、小品等景观元素，打造宜人的 居住环境。
3
景观与建筑融合
实现景观与建筑的和谐共生，提升整体环境品质 。
气候变化对住宅建筑设计的影响
全球气候变化对住宅建筑设计提出了更高的要求，如何应对极端天气事件、提 高建筑的适应性是未来的重要课题。
未来住宅建筑设计的创新方向
创新方向一
数字化设计。运用先进的数字技术，如BIM、VR等，实现住宅建 筑设计的数字化表达和模拟，提高设计效率和准确性。
创新方向二
模块化设计。通过模块化的设计方式，实现住宅建筑的快速建造和 灵活组合，满足多样化的居住需求。
需求，创造舒适的居住环境。
03
住宅建筑的室内环境设计
室内光环境设计
自然采光设计
充分利用自然光，合理布 局窗户、阳台等采光口， 确保室内光线充足且分布 均匀。
人工照明设计
根据室内不同功能区域的 需求，选择合适的灯具和 光源，营造舒适、温馨的 室内光环境。
住宅建筑设计原理
住宅设计原理第一章、住宅套型设计一、定义：1、住宅：是人类为了满足家庭生活的需要所构筑的物质空间，它是人类适应自然改造自然的产物，并且是随着人类的进步发展起来的。
2、住居：在住居学上是一个广义的概念，涵盖了以居住为核心的活动及行为，从空间构成上，住居不仅指单幢建筑，而且包括相关的外部环境，即庭院、房与房间空隙、屋外场地等。
——《日本的住居学理论》（二、住宅分类：1、按楼宇形体分：板式住宅、塔式住宅2、按居住单元组合：外廊式住宅、内廊式住宅、单元式住宅3、按建筑层数：低层住宅（≤3层）多层住宅（4~6层）中高层住宅（7~9层）高层住宅（≥10层）—超高层住宅（≥100层）三、影响住宅建筑的建造因素：1、自然环境因素2、社会条件因素3、国有土地资源状况、市政设施、国民经济发展水平4、建筑材料、结构、施工技术、设备等因素四、【五、研究方法：1、人类学2、社会学：社区邻里、老年人住宅、相对平穷地区住宅3、行为学：行为建筑4、生理学：人体尺度与比例5、生态学：生态住宅六、传统居住：1、^2、坑居3、穴居：①为了便于升降②墙壁4、木结构建筑：①位于地面上，面积扩大；②外墙内使用密集的小木桩，同时为稳定木架、外墙加厚（1m厚土墙）；③室内木桩加粗，室内用隔墙●夏商时期——土墙●周、春秋战国时期：①中轴线对称平面形式；②用木桩将门一分为二；③堂面积大于居住部分的房与室；④建筑技术进一步发展。
●秦汉时期：①小型住宅：变化丰富。
有方形、长方形、曲尺形、平行房屋、组合住宅；②中型住宅：有明显的中轴线，以四合院为单位组成建筑群。
建筑技术发展：木结构、砖墙、屋檐。
●两晋、南北朝时期：①住宅与园林初步结合；②室内家具发生变化，椅子出现。
●隋唐时期：①均衡对称；②中轴线。
#●宋辽金时期：①四合院的发展，出现街市的形式；②穿堂；③廊屋代替回廊；④园林与住宅紧密。
●元明清时期：①各地域民居逐渐成熟；②窑洞建筑出现；③清末集体住宅出现——客家楼；④住宅与园林的结合达到高峰。
房屋建筑学全套ppt课件完整版
采用瓦材、金属板材等防水材料进行防水。
门窗概述及类型
门窗的作用
满足采光、通风、保温、隔热、隔声 等功能要求，同时影响建筑立面造型 和室内环境。
门窗的类型
按开启方式可分为平开、推拉、上悬 、中悬等类型；按材料可分为木门窗 、钢门窗、铝合金门窗等。
木门窗构造设计要点
01
木门窗的框料与扇料
房屋建筑学的历史与发展
从古代建筑到现代建筑，房屋建筑学 经历了漫长的历史发展过程，逐渐形 成了完整的学科体系。
房屋建筑学的研究对象和内容
研究对象
房屋建筑设计、构造原理及方法 ，包括建筑空间、建筑形式、建 筑结构、建筑材料、建筑设备等
方面。
研究内容
建筑设计原理、建筑构造方法、建 筑历史与理论、建筑法规与标准等 。
平台设计
栏杆扶手设计
平台宽度应满足人流通行和疏散要求，同 时考虑与相邻空间的协调。
栏杆高度和扶手形式应符合规范和使用要求 ，保证安全和舒适。
电梯概述及类型
电梯的定义和作用
电梯是一种用电力驱动的垂直升降设备，用于建筑物内各 层之间的交通。
电梯的组成
电梯主要由轿厢、导轨、驱动系统、控制系统等部分组成 。
地下室构造设计要点
01
02
03
地下室类型
根据使用功能和结构形式 ，地下室可分为全地下室 、半地下室和局部地下室 等。
地下室设计原则
地下室设计应满足使用功 能、结构安全、防水防潮 等要求，同时考虑施工便 利和经济性。
地下室构造措施
地下室的构造措施包括墙 体、楼板、柱等结构构件 的设计，以及防水、防潮 、排水等措施的实施。
井道和机房的隔声、隔热措施
为减少噪音和热量对建筑物内其他空间的影响， 应采取相应的隔声、隔热措施。
PPT课件房屋建筑学
题目
1、影响房间形状的因素有哪些？试举例说明为 什么矩形房间被广泛采用。（平面、空间组合
二、平面组合
1、影响因素 功能分区：主次和内外关系、联系与分隔、明确的流线
组织。 结构类型：混合、框架和空间结构。 2、组合形式
走道式、套间式、大厅式 和单元式。 3、建筑的间距和朝向 题目：如何确定建筑之间的间距?
第三章 建筑剖面设计
本章主要内容：剖面形状，房间各部分高度的确定， 建筑空间组合。
一、剖面形状
满足视听、采光通风和结构形式。
二、各部分高度确定
层高、净高、窗台高、室内外地面标高。
三、空间组合 组合方式——重复小空间组合，体量相差悬殊的空间组
合、综合性空间组合、错层式空间组合等。 处理方式——利用夹层空间，房间上部空间，楼梯间及
4、基础与地基是不同的概念。地基可分为天然 地基和人工地基。基础按形式分类可分为条形 基础、独立式基础和联合基础；按材料和传力 情况可分为刚性基础和柔性基础。基础的埋置 深度与地基状况、地下水及冻土深度、相邻基 础的位置以及设备布置等各方面因素有关。
5、地下室经常受到下渗地表水、土壤中的潮气 和地下水的侵蚀，应妥善处理地下室的防潮和 防水构造。当最高地下水位低于地下室地坪且 无滞水可能时，地下室一般只做防潮处理。当 最高地下水位高于地下室地坪时，对地下室必 须采取防水处理。根据防水材料的不同，地下 室防水可以采用沥青卷材防水、防水混凝土防 水、弹性材料防水等。
求出梯段长度。 3、求出楼梯的进深：根据梯段长度、休息平台宽度、缓
冲区长度，求和。 4、确定栏杆扶手等尺寸。 题目：某多层住宅层高3米，建筑室内外高差为0.6米，
住宅建筑设计原理1
《住宅建筑设计原理》第一章住宅套型设计第一节概述户型是根据住户家庭人口构成（如人口规模、代际数和家庭结构）的不同而划分的住户类型。
套型是指为满足不同户型住户的生活居住需要而设计的不同类型的成套居住空间。
一、家庭成员构成1、户人口规模2、户代际数3、家庭人口结构：单身户、夫妻户、核心户、主干户、联合户及其他户核心户：一对夫妻和其未婚子女所组成的家庭主干户：一对夫妻和其一对已婚子女所组成的家庭联合户：一对夫妻和其多对已婚子女所组成的家庭二、套型与家庭生活模式1、家务型2、修养型3、交际型4、家庭职业型5、文化型四、套型居住环境与心理1、人与居住环境2、居住环境心理需求2.1 安全感与心理健康2.2 私密性与开放性2.3 自主性与灵活性2.4 意境与趣味2.5 自然回归性第二节套型各功能空间设计一、居住空间1、居住空间的功能划分2、房间平面尺寸和家具布置3、门窗设置与家具布置4、居住部分空间设计与处理4．1 一般混合结构住宅中，层高每降低100mm，造价可降低1%~3%三、套型居住环境与心理3、交通及其他辅助空间3.4 其他设施3.4.2 垃圾处理：目前比较倾向于不设垃圾井，而由各户袋装垃圾集中于住宅楼外的垃圾收集点，再转送垃圾站处理。
中高层及高层住宅不设垃圾井道时，每层应设置封闭的垃圾收集空间。
第三节套型空间的组合设计三、套型空间的组织1.1 餐室厨房型（DK型）1.1.1 DK型：炊事与就餐合用同一个空间。
1.1.2 D·K型：就餐空间与厨房适当隔离。
2.1 小方厅型（B·D型）:用餐空间与睡眠空间分离，而起居等活动仍与睡眠合用同一空间。
小方厅同时兼作就餐和家务空间活动。
3.1 起居型（LBD型）：起居空间独立出来，并以起居室为中心进行空间组织。
炊事与就餐合用同一个空间。
3.1.1 L·BD型：起居与睡眠分离。
3.1.2 L·B·D型：起居、用餐、睡眠均分离出来。
04住宅建筑设计原理-多层住宅设计
《建筑设计》课程组
湖北工程学院城市建设学院
——建筑学系
第三讲 多层住宅设计
第一节 多层住宅设计要求 第二节 多层住宅户内空间组合 第三节 多层住宅的单元组合与拼接 第四节 多层住宅的交通组织
一、多层住宅设计要求
多层住宅：4-6层（顶部两层为跃层式时可以是7层），第六层入户口离自然地 面的高度≤16M， 1、套型恰当：就是日常人们所说的“户型”，一室户、两室户、三室户 、多室户等； 2、使用方便：平面功能合理、动静分区明确，朝向采光、日照、通风、 隔声、隔热、防寒等条件； 3、交通便捷：流线清晰、线路短捷； 4、经济合理：土地利用率、空间利用率、面积利用率、结构与设备构造 简单、施工方便（节地、节材、节能）； 5、造型美观： 6、通用性强： 7、环境优美：室内环境和室外环境——物理环境、心理环境、社会环境 、交通环境、绿化环境等。考虑邻里交往、居民游憩、儿童游戏、老人休闲 、安全防卫、绿化美化以及物业管理等。
4、住宅户内楼梯技术要求：
直跑楼梯、折式楼梯、弧形楼梯，一边临空时梯段宽度≥750，两边有
墙≥900，踏步宽度≥,220，踏步高度≤200；
5、防火与疏散对楼梯的要求
多层住宅：户门为乙级防火门时为开敞楼梯；
高层住宅：18层以下必须是封闭楼梯；18层以上必须是防烟楼梯
防烟楼梯前室≥4㎡（与电梯合用前室≥6㎡ ）
≤180，常用楼梯间宽度2400-2700，进深5100-5700； 高层住宅：梯段宽度≥1100，平台宽度≥1200，踏步宽度≥250，踏步高度
≤180，常用楼梯间宽度2600-3000，18层以下为普通封闭楼梯进深5100-5700， 18层以上为防烟楼梯，做剪刀楼梯时进深6900-7500 ；
