水准测量教案

******************学院

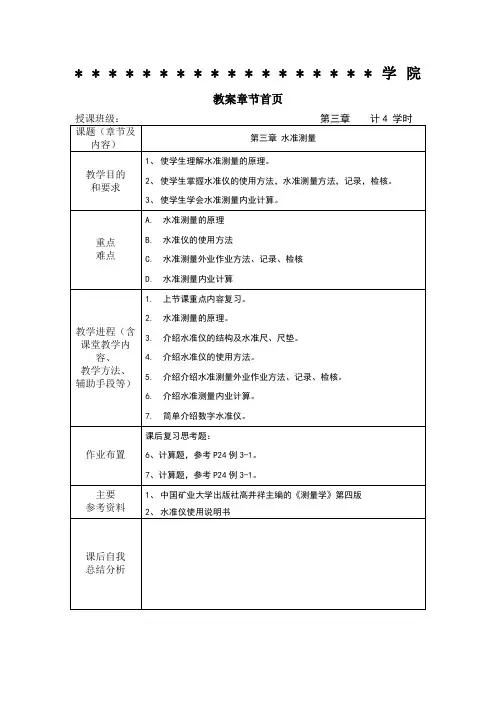

教案章节首页

第三章 水准测量

高程测量（Height Measurement ）的概念

根据已知点高程，测定该点与未知点的高差，然后计算出未知点的高程的方 法。

即： H 未=H 已+h

高程测量的方法分类

按使用的仪器和测量方法分为：

水准测量(leveling) ：精度最高。

三角高程测量(trigonometric leveling)：利用经纬仪测量倾角再按三角函数解算出测点高程的方法。适用于山区。

气压高程测量(air pressure leveling)：根据大气压力随地面高程变化而改变的原理，用气压计测定测点高程的方法，精度最低。

GPS 测量。(GPS leveling)：利用GPS 测定测点的高程。所测高程是大地高。 大地高：从一地面点沿过此点的地球椭球面的法线到地球椭球面的距离

3.1 水准测量的原理

一． 基本原理

水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而 由已知点高程推算出未知点高程。

a ——后视读数 A ——后视点

b ——前视读数 B ——前视点

1．A 、B 两点间高差：AB B A h H H a b =-=-

2．测得两点间高差h AB 后，若已知 A 点高程 H A ，则可得 B 点的高程。

B A AB H H h =+

3．视线高程： i A B H H a H b =+=+

4．转点 TP(turning point)的概念。

111i i i

AB h h a b ==-∑∑∑

结论：A 、B 两点间的高差h AB 等于后视读数之和减去前视读数之和。 注意：

A ：高差的符号有正有负。当高差为正值时，表示前视点

B 高于后视点A ；当高差为负时，表示前视点B 低于后视点A 。

B ：计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。

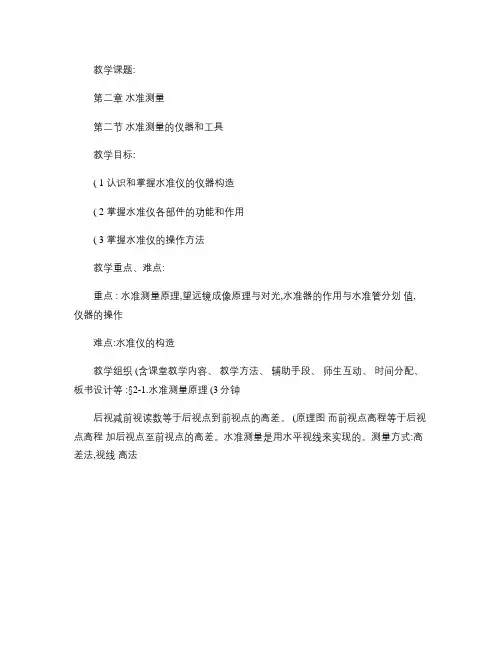

3.2 水准测量的仪器和工具

一、水准仪(level)（拿仪器讲解）

1．望远镜(telescope)——由物镜、目镜和十字丝（上、中、下丝）三部分组成。 主要用途：用于提供一条视线，瞄准目标并在水准尺上读数。

2．水准器(bubble)有两种：

圆水准器(circular bubble)——精度低，用于粗略整平。

水准管(bubble tube)——精度高，用于精平。 特性：气泡始终向高处移动。 作用：指示视准轴是否水平或仪器竖轴是否竖直

3．基座(tribrach)

作用：用来固定和粗略整平水准仪

二、水准尺(leveling staff)——主要有单面尺、双面尺和塔尺。

1．尺面分划为 1cm ，每 10cm 处（E 字形刻划的尖端）注有阿拉伯数字。

2．双面尺的红面尺底刻划：一把为 4687mm ，另一把为 4787mm 。

三、尺垫(staff plate)

放置在转点上，为防止观测过程中水准尺下沉。

3.3 水准仪的使用

水准仪的使用

操作程序：安置仪器——粗平——瞄准——精平——读数

（一）安置水准仪

打开三脚架并使其高度适中，目估使架头大致水平，然后将三脚架尖踩入土中，将水准仪用中心螺旋固定于三脚架头上。

（二）粗平——调节脚螺旋，使圆水准气泡居中。

1．方法：对向转动脚螺旋1、2——使气泡移至1、2 方向的中间——转动脚螺旋3，使气泡居中。

规律：气泡移动方向与左手大拇指运动的方向一致。

（三）瞄准

1．方法：先用准星器粗瞄，再用微动螺旋精瞄。

2．视差

概念：眼睛在目镜端上下移动时，十字丝与目标像有相对运动。

产生原因：目标像平面与十字丝平面不重合。

消除方法：仔细反复交替调节目镜和物镜对光螺旋。

（四）精平

1、方法：如图所示微倾式水准仪(tilt level)，调节微倾螺旋，使水准管气泡成像抛物线符合。

2、说明：若使用自动安平水准仪（compensator level），仪器无微倾螺旋，故不需进行精平工作。

（五）读数——精平后，用十字丝的中丝在水准尺上读数。

1．方法：米、分米看尺面上的注记，厘米数尺面上的格数，毫米估读。

2．规律：读数在尺面上由小到大的方向读。故对于望远镜成倒像的仪器，即

从上往下读，望远镜成正像的仪器，即从下往上读。（举例）

复习：水准测量原理、操作程序。

3.4 水准测量外业

一、水准点(Bench Mark) 通过水准测量方法获得其高程的高程控制点，称为水准点BM，一般用表示。有永久性和临时性两种。

二、水准路线(leveling line)水准路线依据工程的性质和测区情况，可布设成以下几种形式：

1．闭合水准路线(closed leveling line)。由已知点BM1——已知点BM1

2．附合水准路线(annexed leveling line)。由已知点BM1——已知点BM2

3．支水准路线(spur leveling line)。由已知点BM1——某一待定水准点A

三、水准测量的实施（外业）

a) 观测要求如图，有：

（1）水准仪安置在离前、后视距离大致相等之处。

（2）为及时发现观测中的错误，通常采用“两次仪器高法”或“双面尺法”。

两次仪器高法：高差之差h-h’±≤5mm；

双面尺法，①红黑面读数差±≤3mm ②h黑-h 红±≤5mm。
