常用光耦合器的检测

光纤耦合器的用途

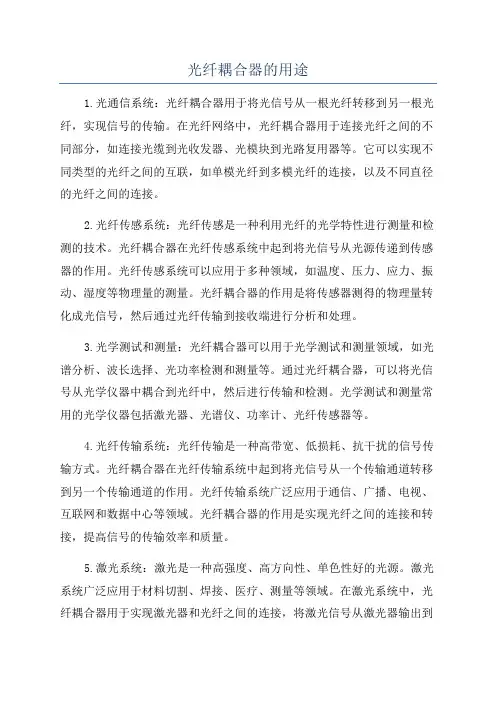

光纤耦合器的用途1.光通信系统：光纤耦合器用于将光信号从一根光纤转移到另一根光纤，实现信号的传输。

在光纤网络中，光纤耦合器用于连接光纤之间的不同部分，如连接光缆到光收发器、光模块到光路复用器等。

它可以实现不同类型的光纤之间的互联，如单模光纤到多模光纤的连接，以及不同直径的光纤之间的连接。

2.光纤传感系统：光纤传感是一种利用光纤的光学特性进行测量和检测的技术。

光纤耦合器在光纤传感系统中起到将光信号从光源传递到传感器的作用。

光纤传感系统可以应用于多种领域，如温度、压力、应力、振动、湿度等物理量的测量。

光纤耦合器的作用是将传感器测得的物理量转化成光信号，然后通过光纤传输到接收端进行分析和处理。

3.光学测试和测量：光纤耦合器可以用于光学测试和测量领域，如光谱分析、波长选择、光功率检测和测量等。

通过光纤耦合器，可以将光信号从光学仪器中耦合到光纤中，然后进行传输和检测。

光学测试和测量常用的光学仪器包括激光器、光谱仪、功率计、光纤传感器等。

4.光纤传输系统：光纤传输是一种高带宽、低损耗、抗干扰的信号传输方式。

光纤耦合器在光纤传输系统中起到将光信号从一个传输通道转移到另一个传输通道的作用。

光纤传输系统广泛应用于通信、广播、电视、互联网和数据中心等领域。

光纤耦合器的作用是实现光纤之间的连接和转接，提高信号的传输效率和质量。

5.激光系统：激光是一种高强度、高方向性、单色性好的光源。

激光系统广泛应用于材料切割、焊接、医疗、测量等领域。

在激光系统中，光纤耦合器用于实现激光器和光纤之间的连接，将激光信号从激光器输出到光纤中。

光纤耦合器还可以用于激光束的合并、分离和调整，以及激光的功率调节和模式转换。

总之，光纤耦合器是一种重要的光纤连接和转接设备，广泛应用于光通信、传感、激光和光学测试等领域。

它能够实现光信号的传输、测量和控制，提高系统的性能和可靠性。

随着光纤技术的不断发展和进步，光纤耦合器的用途将会更加广泛和多样化。

a7840光电耦合器工作原理。

A7840光电耦合器是一种光电器件，也被称为光电继电器。

它主要用于将光信号转换为电信号或将电信号隔离。

其工作原理基本上可以分为以下几个步骤：1. 光输入：A7840光电耦合器通常由一个光敏二极管和一个发射器组成。

光输入时，外部光源照射到发射器上，并且发射器会将电信号转换为光信号。

2. 光检测：发射器发出的光信号会照射到光敏二极管上。

光敏二极管是一种光电转换器件，它可以将光信号转换为电信号。

光敏二极管中的光敏元件会吸收光信号，并产生对应的电压或电流信号。

3. 转换：光敏二极管中产生的电信号会经过适当的放大和处理电路进行处理，使其适用于特定的应用需求。

可以通过调整处理电路的参数来控制输出信号的特性。

4. 隔离：A7840光电耦合器的一个重要特性是隔离效果。

由于光敏二极管和发射器之间没有直接的电连接，因此输入光信号可以完全隔离起来，以防止任何电流或电压的干扰传递到输出端。

总结起来，A7840光电耦合器的工作原理是通过将外部光信号转换为电信号，并经过适当的处理和隔离，实现光与电信号之间的相互转换和隔离功能。

它在工业控制、通信、医疗设备等领域具有广泛的应用。

光耦测量方法

用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

如光电耦合器４Ｎ２５，采用ＤＩＰ－６封装，共六个引脚，①、②脚分别为阳、阴极，③脚为空脚，④、⑤、⑥脚分别为三极管的ｅ、ｃ、ｂ极。

以往用万用表测光耦时，只分别检测判断发光二极管和受光三极管的好坏，对光耦的传输性能未进行判断。

这里以光耦４Ｎ２５为例，介绍一种测量光耦传输特性的方法。

１．判断发光二极管好坏与极性：用万用表Ｒ×１ｋ挡测量二极管的正、负向电阻，正向电阻一般为几千欧到几十千欧，反向电阻一般应为∞。

测得电阻小的那次，红笔接的是二极管的负极。

２．判断受光三极管的好坏与放大倍数：将万用表开关从电阻挡拨至三极管ｈＦＥ挡，使用ＮＰＮ型插座，将Ｅ孔连接④脚发射极，Ｃ孔连接⑤脚集电极，Ｂ孔连接⑥脚基极，显示值即为三极管的电流放大倍数。

一般通用型光耦ｈＦＥ值为一百至几百，若显示值为零或溢出为∞，则表明三极管短路或开路，已损坏。

３．光耦传输特性的测量：测试具体接线见下图，将数字万用表开关拨至二极管挡位，黑笔接发射极，红笔接集电极，⑥脚基极悬空。

这时，表内基准电压２．８Ｖ经表内二极管挡的测量电路，加到三极管的ｃ、ｅ结之间。

但由于输入二极管端无光电信号而不导通，液晶显示器显示溢出符号。

当输入端②脚插入Ｅ孔，①脚插入Ｃ孔的ＮＰＮ插座时，表内基准电源２．８Ｖ经表内三极管ｈＦＥ挡的测量电路，使发光二极管发光，受光三极管因光照而导通，显示值由溢出符号瞬间变到１８８的示值。

当断开①脚阳极与Ｃ孔的插接时，显示值瞬间从１８８示值又回到溢出符号。

不同的光耦，传输特性与效率也不相同，可选择示值稍小、显示值稳定不跳动的光耦应用。

由于表内多使用９Ｖ叠层电池，故给输入端二极管加电的时间不能过长，以免降低电池的使用寿命及测量精度，可采用断续接触法测量。

817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

各种光电耦合器参数

常用参数正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。

正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。

反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。

反向击穿电压VBR：：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。

结电容CJ：在规定偏压下，被测管两端的电容值。

反向击穿电压V(BR)CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。

输出饱和压降VCE(sat)：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。

反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。

电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。

脉冲上升时间tr、下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP 的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。

从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

传输延迟时间tPHL、tPLH：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL。

从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH。

入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。

入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。

入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。

最大额定值参数名称符号最大额定值单位V反向电压5VRI正向电流50mAV集-发击穿电压100V（BR）CEO I集电极电流30mACMT贮存温度-55～150℃stgT工作温度-55～125℃ambV隔离电压1000VIOP总耗散功率80mWtot推荐工作条件特性符号最小值典型值最大值单位I输入电流1050FV电源电压1560V主要光电特性测试条件(T特性符号11A=25℃±3℃)最小典型最大单位隔离特性隔离电阻RIOVIO=500V1010Ω上升时间tr10μsV开关特性下降时间tfCC=5V，IFP=10mA，RL=360Ωf=10kHz，D：1/2 10μsIV反向电流R0.011.0μALED输入特性VI正向电压FF=10mA1.21.4VCTR电流传输比VCC=5V，IF=10mA，RL=200Ω60180%集-发饱和电压VCE（sat）VCC=5V，IF=10mA，RL=4.7kΩ0.10.4V晶体管输出特性IV集-发截止电流CEOCE=5V，IF=00.011.0μA线性光电耦合器在开关电源中的应用沙占友王彦明王晓群(河北科技大学石家庄)摘要线性光耦合器是目前国际上正推广应用的一种新型光电隔离器件。

光纤耦合器种类

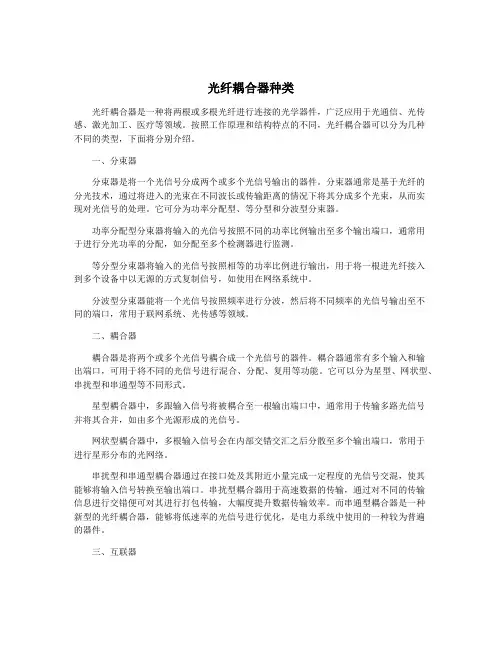

光纤耦合器种类光纤耦合器是一种将两根或多根光纤进行连接的光学器件，广泛应用于光通信、光传感、激光加工、医疗等领域。

按照工作原理和结构特点的不同，光纤耦合器可以分为几种不同的类型，下面将分别介绍。

一、分束器分束器是将一个光信号分成两个或多个光信号输出的器件。

分束器通常是基于光纤的分光技术，通过将进入的光束在不同波长或传输距离的情况下将其分成多个光束，从而实现对光信号的处理。

它可分为功率分配型、等分型和分波型分束器。

功率分配型分束器将输入的光信号按照不同的功率比例输出至多个输出端口，通常用于进行分光功率的分配，如分配至多个检测器进行监测。

等分型分束器将输入的光信号按照相等的功率比例进行输出，用于将一根进光纤接入到多个设备中以无源的方式复制信号，如使用在网络系统中。

分波型分束器能将一个光信号按照频率进行分波，然后将不同频率的光信号输出至不同的端口，常用于联网系统、光传感等领域。

二、耦合器耦合器是将两个或多个光信号耦合成一个光信号的器件。

耦合器通常有多个输入和输出端口，可用于将不同的光信号进行混合、分配、复用等功能。

它可以分为星型、网状型、串扰型和串通型等不同形式。

星型耦合器中，多跟输入信号将被耦合至一根输出端口中，通常用于传输多路光信号并将其合并，如由多个光源形成的光信号。

网状型耦合器中，多根输入信号会在内部交错交汇之后分散至多个输出端口，常用于进行星形分布的光网络。

串扰型和串通型耦合器通过在接口处及其附近小量完成一定程度的光信号交混，使其能够将输入信号转换至输出端口。

串扰型耦合器用于高速数据的传输，通过对不同的传输信息进行交错便可对其进行打包传输，大幅度提升数据传输效率。

而串通型耦合器是一种新型的光纤耦合器，能够将低速率的光信号进行优化，是电力系统中使用的一种较为普遍的器件。

三、互联器互联器是一种用于连接两个不同光纤之间的物理层设备。

通常情况下，它是用于连接多根光纤，在不丢失任何信号的情况下进行数据传输和信号复制的设备。

光耦常见电路

光耦常见电路
光耦合器（光耦）是一种常用的电子元件，用于电气信号和光信号之间的隔离和传递。

它由光发射器和光接收器组成，通过光信号的发射和接收，实现输入和输出电路之间的电气隔离。

以下是几种常见的光耦合器电路：
1.光电晶体管（Phototransistor）电路：该电路将光发射器
与晶体管连接，以实现电气信号的隔离和传递。

光发射器
发出的光可以激活光电晶体管，使其产生电流，从而实现
输入和输出电路之间的隔离。

2.光敏二极管（Photodiode）电路：光敏二极管是一种用于
检测光信号的光电探测器。

它可以将接收到的光信号转换
为电流或电压输出。

在电路中，光敏二极管通常与放大器
或其他电路元件结合使用，以实现隔离和信号放大的功能。

3.光耦合继电器电路：光耦合继电器是一种将光耦合器和继
电器相结合的装置。

它具有继电器的开关功能和光耦合器
的电气隔离功能。

通过控制光耦合器的光发射器，能够控
制继电器的开关状态，实现电气信号的隔离和传递。

4.光耦合隔离放大器电路：该电路将光耦合器与放大器相结
合，实现电气信号的隔离和放大。

通过光发射器将输入信
号转换为光信号，然后通过光接收器将光信号转换回电信
号，并经过放大器放大，实现输入和输出电路之间的电气
隔离和信号放大。

此外，还有其他类型的光耦合器电路，例如光耦合比较器、光耦合开关等，根据具体的应用需求选择适合的光耦合器电路。

光耦合器在工业控制、通信设备、医疗设备等领域具有广泛的应用。

光纤耦合实验报告

篇一：光纤测量实验报告光纤测量实验报告课程名称：光纤测量实验名称：耦合器光功率分配比的测量学院：电子信息工程学院专业：通信与信息系统班级：研1305班姓名：韩文国学号：13120011实验日期：2014年4月22日指导老师：宁提纲、李晶耦合器光功率分配比的测量一、实验目的：1. 理解光纤耦合器的工作原理；2. 掌握光纤耦合器的用途和使用方法；3. 掌握光功率计的使用方法。

二、实验装置：ld激光器，1 ×2光纤耦合器，2 ×2光纤耦合器，tl-510型光功率计，光纤跳线若干。

1. ld激光器半导体激光器是以一定的半导体材料做工作物质而产生激光的器件。

.其工作原理是通过一定的激励方式，在半导体物质的能带（导带与价带）之间，或者半导体物质的能带与杂质（受主或施主）能级之间，实现非平衡载流子的粒子数反转，当处于粒子数反转状态的大量电子与空穴复合时，便产生受激发射作用。

电注入式半导体激光器，一般是由砷化镓（gaas）、硫化镉（cds）、磷化铟(inp)、硫化锌(zns)等材料制成的半导体面结型二极管，沿正向偏压注入电流进行激励，在结平面区域产生受激发射。

本实验用的ld激光器中心频率是1550nm。

2. 光功率计光功率计（optical power meter ）是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。

在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表；在光纤测量中，光功率计是重负荷常用表。

通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。

用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。

3. 耦合器光纤耦合器是一种用于传送和分配光信号的光纤无源器件，是光纤系统中使用最多的光无源器件之一，在光纤通信及光纤传感领域占有举足轻重的地位。

光纤耦合器一般具有以下几个特点:一是器件由光纤构成，属于全光纤型器件;二是光场的分波与合波主要通过模式耦合来实现;三是光信号传输具有方向性。

(完整word版)常用光耦总结

光电耦合器（简称光耦）是开关电源电路中常用的器件。

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

常用的4N系列光耦属于非线性光耦常用的线性光耦是PC817A—C系列。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。

线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

开关电源中常用的光耦是线性光耦。

如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。

由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。

同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。

常用的4脚线性光耦有PC817A----C。

PC111 TLP521等常用的六脚线性光耦有：TLP632 TLP532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

以下是目前市场上常见的高速光藕型号：100K bit/S:6N138、6N139、PS87031M bit/S:6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）10M bit/S:6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）光耦合器的增益被称为晶体管输出器件的电流传输比(CTR)，其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。

光电晶体管集电极电流与VCE有关，即集电极和发射极之间的电压。

光电耦合器的三种检测方法

光电耦合器的三种检测方法
光电耦合器又称光耦合器或光耦，它属于较新型的电子产品，现在它广泛应用于计算机、音视频各种控制电路中。

由于光耦内部的发光二极管和光敏三极管只是把电路前后级的电压或电流变化，转化为光的变化，二者之间没有电气连接，因此能有效隔断电路间的电位联系，实现电路之间的可靠隔离。

光电耦合器的检测：
判断光耦的好坏，可在路测量其内部二极管和三极管的正反向电阻来确定。

更可靠的检测方法是以下三种。

1. 比较法
拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。

2. 数字万用表检测法
下面以PC111 光耦检测为例来说明数字万用表检测的方法，检测电路如图1 所示。

检测时将光耦内接二极管的+端{1}脚和-端{2}脚分别插入数字万用表的Hfe 的c、e 插孔内，此时数字万用表应置于NPN 挡;然后将光耦内接光电三极管c 极{5}脚接指针式万用表的黑表笔，e 极{4}脚接红表笔，并将指针式万用
表拨在R 乘以1k 挡。

这样就能通过指针式万用表指针的偏转角度实际上是光电流的变化，来判断光耦的情况。

指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低;若表针不动，则说明光耦已损坏。

3. 光电效应判断法
仍以PC111 光耦合器的检测为例，检测电路如图2 所示。

将万用表置于R 乘以1k 电阻挡，两表笔分别接在光耦的输出端{4}、{5}脚;然后用一节1.5V 的电。

实验十一光纤耦合器的原理及性能测试

实验十一光纤耦合器的原理及性能测试光纤耦合器是一种用于将光信号从一个光纤传输到另一个光纤的设备。

它通常由光源、光纤、光学元件和检测器组成。

光纤耦合器的原理是利用光学元件将光信号从一个光纤耦合到另一个光纤中，同时保持信号的传输和质量。

光纤耦合器的主要性能指标包括插损、回波损耗、偏振相关性和耦合效率。

插损是指从输入光纤到输出光纤间能量的损失程度。

回波损耗是指在耦合过程中返回到光源的光信号损失的量。

偏振相关性是指光信号在耦合过程中发生的偏振旋转程度。

耦合效率是指被输入光纤耦合到输出光纤中的光信号的比例。

为了测试光纤耦合器的性能，可以采用以下方法：1.插入损耗的测试：将光纤耦合器与光学光源和光学检测器连接起来，测量输入和输出光功率的差异。

通过比较输入和输出光功率的差值，可以计算出耦合器的插损。

2.回波损耗的测试：将光纤耦合器的输入端连接到光源，输出端连接到光学检测器，并将光学反射镜连接到输出端。

测量从光源输入到输出端的光功率损失，以确定回波损耗。

3.偏振相关性的测试：将光纤耦合器的输入端连接到偏振光源，输出端连接到光学检测器，并通过改变输入端的偏振方向来测量输出端的光功率变化。

通过测量光功率的变化，可以确定光纤耦合器的偏振相关性。

4.耦合效率的测试：将光纤耦合器的输入端连接到光学光源，输出端连接到光学检测器，并将光纤耦合器连接到光纤，并测量输入光功率和输出光功率。

通过比较输入和输出光功率，可以计算出耦合效率。

此外，还可以通过使用OTDR（光时域反射仪）等仪器来测量光纤的损耗和传输性能。

通过TOF（飞行时间）测量等方法，可以实现对光纤传输的延迟和带宽的测量。

总之，了解光纤耦合器的原理以及性能测试的方法对于光纤通信系统中的光信号传输至关重要。

通过对光纤耦合器的性能进行测试，可以确保光信号在传输过程中的稳定性和最佳质量。

PC817A光电耦合器[资料]

PC817A/B/C--- 电光耦合器光耦特性与应用1.概述,光耦合器亦称光电隔离器，简称光耦。

光耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

,光耦的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

十几年来，新型光耦合器不断涌现，满足了各种光控制的要求。

其应用范围已扩展到计测仪器，精密仪器，工业用电子仪器，计算机及其外部设备、通信机、信号机和道路情报系统，电力机械等领域。

这里侧重介绍该器件的工作特性，驱动和输出电路及部分实际应用电路。

,近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。

光耦合实验技术使用教程

光耦合实验技术使用教程光耦合实验技术是一种基于光信号传输的实验技术，被广泛应用于光电子学、通信、传感等领域。

本文将详细介绍光耦合实验技术的基本原理、实验步骤以及常见应用案例，帮助读者掌握这一实验技术的使用方法和注意事项。

一、光耦合实验技术基本原理光耦合实验技术利用光来传输信号，其基本原理是光的反射和折射现象。

光耦合器件由光源、光纤、光检测器等组成，其工作过程可以简要概括为以下几个步骤：1. 光源产生光信号；2. 光信号通过光纤传输；3. 光信号到达光耦合器件，经过反射或折射发生改变；4. 改变后的光信号再次经过光纤传输；5. 光信号到达光检测器，被转换为电信号。

基于这一原理，我们可以进行各种光耦合实验，例如光纤传输性能测试、光信号响应时间测量、光耦合器件特性测试等。

二、光耦合实验技术实验步骤在进行光耦合实验之前，我们需要准备一些实验设备和器件，如光源、光纤、光耦合器件、光检测器等。

下面是一般的实验步骤：1. 组装光耦合器件：将光源、光纤和光检测器等组装在一起，注意连接的稳定性和光路的正确性。

2. 测试光源稳定性：运行光源，观察光信号的稳定性，并进行相关测试以确定光源的输出功率。

3. 光纤传输测试：将光信号发送至目标位置，通过测量接收到的光信号的功率以及信号的失真情况来评估光纤传输性能。

4. 光耦合器件特性测试：利用发射光源，测试光耦合器件的反射和折射特性，并记录相关数据。

5. 光信号响应时间测量：通过改变光信号的强度或频率，测量光耦合器件的响应时间，从而探索光信号的传输速度和器件的响应速度。

三、光耦合实验技术应用案例光耦合实验技术在许多领域中都具有广泛的应用。

下面将介绍几个常见的应用案例：1. 光通信：光耦合实验技术在光通信领域中被广泛应用，用于光纤通信系统的组建和性能测试。

通过光耦合实验技术，可以实现高速、高带宽的光通信传输，提高通信速度和传输品质。

2. 光电子学：光耦合实验技术可用于光电子学器件的性能测试和光电传感器的设计。

光纤耦合器的作用

光纤耦合器的作用
光纤耦合器是一种光电子器件，用于将光信号从一个光纤传输到另一个光纤，或将多个光纤的光信号进行合并。

它在光通信、光传感、光测量等领域广泛应用。

光纤耦合器的作用主要有以下几个方面：
1. 光信号的分配
在光通信系统中，光纤耦合器可以将光信号从一个光纤分配到多个光纤，或将多个光纤的光信号合并成一个光纤。

这样可以实现光信号的分配和收集，提高光通信系统的信号传输效率和可靠性。

2. 光信号的耦合
在光传感系统中，光纤耦合器可以将光源的光信号耦合到光纤中，或将光纤中的光信号耦合到检测器中。

这样可以实现光信号的传输和检测，提高光传感系统的灵敏度和分辨率。

3. 光信号的分光
在光测量系统中，光纤耦合器可以将光信号分成不同的波长，进行光谱分析或色度测量。

这样可以实现对光信号的分析和检测，提高光测量系统的准确性和精度。

4. 光信号的调制
在光通信和光传感系统中，光纤耦合器可以将光信号进行调制，实现光信号的调制和解调。

这样可以实现光信号的调制和解调，提高光通信和光传感系统的传输速率和灵敏度。

光纤耦合器在光通信、光传感、光测量等领域中具有重要的作用，可以实现光信号的分配、耦合、分光和调制等功能，提高光电子系统的性能和可靠性。

随着光电子技术的不断发展，光纤耦合器的应用前景将越来越广阔。

sc光纤用的耦合器

sc光纤用的耦合器1.引言1.1 概述光纤耦合器是一种用于连接光纤之间的重要设备，它可以将一根光纤的光能高效地转移到另一根光纤上。

通过光纤耦合器，我们可以实现光纤之间的传输和交换，并且保证光信号的高质量和稳定性。

在实际应用中，sc光纤耦合器是一种常见的光纤耦合器类型。

sc光纤耦合器主要由光纤接口和耦合结构组成，它采用了一种先进的独立式结构，能够确保光纤之间的连接具有较低的插入损耗和较高的耦合效率。

与其他光纤耦合器相比，sc光纤耦合器具有插拔方便、稳定性强、可靠性高等特点。

随着通信技术的不断发展和应用范围的扩大，光纤耦合器在光纤通信、光纤传感、激光器、光纤放大器等领域都具有重要的作用。

它不仅能够满足高速传输和高密度连接的需求，还能够提升光纤系统的整体性能和稳定性。

本文将从耦合器的原理和sc光纤耦合器的特点两个方面进行详细介绍，通过对其工作原理和特性的分析，帮助读者更好地理解和应用光纤耦合器。

同时，我们还将对光纤耦合器的作用和重要性进行总结，并展望sc 光纤耦合器未来的发展前景。

1.2 文章结构文章结构部分的内容:本文主要分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的三个小节。

在概述中，将简要介绍sc光纤耦合器的背景和应用。

文章的结构将在本小节中进行说明，以帮助读者更好地理解整篇文章的组织和内容。

目的部分将阐明本文的目标，即探讨sc光纤耦合器的原理和特点。

正文部分将包括耦合器的原理和sc光纤耦合器的特点。

在耦合器的原理部分，将详细介绍耦合器的工作原理和基本原理，包括传输信号的方式和工作机制。

在sc光纤耦合器的特点部分，将重点介绍sc光纤耦合器相对于其他类型的耦合器的优势和特点，如其高可靠性、低插损和易安装等。

结论部分将总结耦合器的作用和重要性，并提出对于sc光纤耦合器未来发展的展望。

在总结耦合器的作用和重要性时，将强调耦合器在光纤通信中的关键作用，以及为实现更快、更稳定和更高质量的通信所带来的重要意义。

光电耦合器检测方法

光电耦合器检测方法由于光电耦合器的组成方式不尽相同，所以在检测时应针对不同的结构特点，实行不同的检测方法。

例如，在检测一般光电耦合器的输入端时，一般均参照红外发光二极管的检测方法进行。

对于光敏三极管输出型的光电耦合器，检测输出端时应参照光敏三极管的检测方法进行。

1.万用表检测法。

这里以MF50型指针式万用表和4脚PC817型光电耦合器为例，说明详细检测方法：首先，根据图1（a）所示，将指针式万用表置于“R×100”（或“R×1k”）电阻挡，红、黑表笔分别接光电耦合器输入端发光二极管的两个引脚。

假如有一次表针指数为无穷大，但红、黑表笔互换后有几千至十几千欧姆的电阻值，则此时黑表笔所接的引脚即为发光二极管的正极，红表笔所接的引脚为发光二极管的负极。

然后，根据图1（b）所示，在光电耦合器输入端接入正向电压，将指针式万用表仍旧置于“R×100”电阻挡，红、黑表笔分别接光电耦合器输出端的两个引脚。

假如有一次表针指数为无穷大（或电阻值较大），但红、黑表笔互换后却有很小的电阻值（＜100Ω），则此时黑表笔所接的引脚即为内部NPN型光敏三极管的集电极c、红表笔所接的引脚为放射极e。

当切断输入端正向电压时，光敏三极管应截止，万用表指数应为无穷大。

这样，不仅确定了4脚光电耦合器PC817的引脚排列，而且还检测出它的光传输特性正常。

假如检测时万用表指针始终不摇摆，则说明光电耦合器已损坏。

图1光电耦合器的检测需要说明的是：光电耦合器中常用红外发光二极管的正向导通电压较一般发光二极管要低，一般在1.3V以下，所以可以用指针式万用表的“R×100”电阻挡直接测量，并且图1（b）中的电池G电压取1.5V （用1节5号电池）即可。

还可用图1（a）所示的万用表接线直接取代图1（b）所示的输入端所接正向电压（即电阻器R和电池G），使测量更便利，只不过需要增加一块万用表。

至于多通道光电耦合器的检测，应首先将全部发光二极管的管脚判别出来，然后再确定对应的光敏三极管的管脚。

光纤耦合器有哪几种

光纤耦合器有哪几种
1、SC光纤耦合器:应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

2、LC光纤耦合器:应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)
3、FC光纤耦合器:应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)
4、ST光纤耦合器:应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)。

光纤耦合器

光纤耦合器1. 简介光纤耦合器是一种用于将光纤之间进行光信号的相互转换与耦合的设备。

它通过将不同的光纤连接在一起，实现光信号的传输、分配和合并，并在不同的波长范围内进行多路复用。

光纤耦合器在光通信、光传感、光测量等领域具有广泛的应用。

2. 原理光纤耦合器的主要原理是利用光纤的光导特性，将光信号从一个光纤传输至另一个光纤。

光纤耦合器通常包含两个或多个光纤接口，通过将这些接口连接在一起，可以实现光信号的转换和耦合。

光纤耦合器中的光信号传输主要依靠两种机制：衍射和波导耦合。

对于衍射耦合器，光信号通过微结构或光栅的衍射效应在不同的传输模式之间转换。

而波导耦合器则通过将光信号从一个波导引导到另一个波导来实现光纤之间的耦合。

3. 类型3.1 单模光纤耦合器单模光纤耦合器主要用于单模光纤之间的耦合。

它具有较小的模场直径和高耦合效率，适用于对光信号传输质量要求较高的应用场景，如光通信中的长距离传输和高速传输。

3.2 多模光纤耦合器多模光纤耦合器适用于多模光纤之间的耦合。

它具有较大的模场直径，可以用较低的成本实现光信号的传输和分配。

多模光纤耦合器常用于局域网、光纤传感和光测量等领域。

3.3 WDM耦合器WDM（波分复用）耦合器可以将不同波长的光信号进行多路复用或解复用。

它利用光栅的光栅衍射效应将不同波长的光信号耦合到不同的传输模式中。

WDM耦合器广泛应用于光通信系统中的光纤网络，可以有效提高传输容量和扩展网络范围。

4. 应用光纤耦合器在光通信、光传感、光测量等领域有着广泛的应用。

以下是一些典型的应用场景：4.1 光通信系统光纤耦合器在光通信系统中用于连接不同的光纤，实现信号的传输、分配和合并。

它可以用于光纤之间的对接、光纤连接的延长、传输模式的转换等，为光通信系统提供灵活的扩展和部署方案。

4.2 光传感光纤耦合器在光传感领域中可以用于连接光源和光传感器，实现光信号的采集和检测。

通过光纤耦合器，可以将光信号传输到需要监测的目标位置，并将采集到的光信号传回光传感器进行分析和处理。

光电二极管-光电三极管-光耦识别与检测方法图解

光电二极管-光电三极管-光耦识别与检测方法图解[1]光电器件是指能将光信号转换为电信号的电子元器件，包括光电二极管、光电三极管、光电耦合器等。

光电二极管有一个PN结，光电三极管有两个PN结，图1所示为金属壳封装、透亮塑封、树脂封装光电二、三极管形状。

[2]光电二极管的为“VD”、图形符号见图2。

靠近管键或色点长脚是正极，短脚是负极。

[3]光电二极管的最高工作电压URM是指在无光照、反向电流不超过规定值（常为0.1μA）的前提下允许加的最高反向电压，光电流IL是指在受到光照时加有反向电压时所流过的电流，如图3所示。

光电灵敏度Sn是指光电二极管的光电流IL与入射光功率之比，Sn越高越好。

[4]光电二极管通常工作在反向电压状态，如图4所示。

无光照时，VD截止，反向电流I=0，负载电阻RL上的电压UO=0。

有光照时，VD的反向电流I明显增大并随光照强度的变化而变化，这时UO也随光照强度的变化而变化，从而实现了光电转换。

[5]光电三极管的为“VT”、图符如图5所示，有NPN、PNP型光电三极管两类。

其基极即为光窗口，因此它只有放射极e和集电极c两个管脚，靠近管键或色点的是放射极e（长脚），另一脚是集电极c（短脚）；少数光电三极管基极b有引脚，用作温度补偿。

[6]光电三极管可以等效为光电二极管和一般三极管的组合元件，如图6所示。

光电三极管基极与集电极间的PN结相当于一个光电二极管，在光照下产生的光电流IL又从基极进入三极管放大，因此光电三极管输出的光电流可达光电二极管的β倍。

光电二极管和光电三极管各有特点，要求线性好、工作频率高的场合应选用光电二极管；要求灵敏度高时，应选用光电三极管。

[7]光电二极管和光电三极管可用万用表检测：万用表置“R×1k”挡，红表笔（表内电池负极）接光电二极管正极或光电三极管放射极e（NPN型，下同），黑表笔接光电二极管负极或光电三极管集电极c。

用一遮光物遮住透亮窗口，如图7所示，这时表针应指无穷大。

a316j光耦检测原理

a316j光耦检测原理
光耦合器，如A316J，其检测原理主要基于光电转换和信号隔离的原理。

1. 光电转换：光耦内部包含一个发光元件（如LED）和一个光敏接收元件（如光敏三极管或光敏二极管）。

当在发光元件两端施加电信号时，发光元件会发出光线。

这个过程中，电信号被转化为光信号。

2. 信号隔离：发射出的光经过中间的光隔离区传输到光敏接收元件。

光敏接收元件接收到光信号后，将其再次转换为电信号。

由于发光元件和光敏接收元件之间没有直接的电气连接，而是通过光来传递信息，因此实现了电气上的隔离，有效防止了前级电路对后级电路的影响，提高了系统的稳定性和抗干扰能力。

3. 检测功能：在实际应用中，可以通过检测光耦输出端的电流或电压变化，间接得知输入端信号的状态，实现对电路状态的检测和控制。

所以，A316J光耦作为光电耦合器，其检测原理主要是利用光电效应进行信号的隔离与传输。
