室内机柜安装施工作业指导书
室内信号设备安装作业指导书
洛湛线岑溪至茂名段M6标段信号工程
室内信号工程作业指导书
一、目的
精心组织，科学管理，为确保信号施工的难点工程质量达到工程施工检验标准；工期满足业主要求；防止施工安装中保证不出差错，不返工的同时，达到业主要求的施工质量和工艺，特编制信号电缆工程作业指导书用于信号楼内施工人员在工期内进行合理施工。
二、编制依据
1、《铁路技术管理规程》
2、《铁路工程施工安全技术规程》（TB 10401.2-2003）
3、中铁二院工程集团有限责任公司编制的《信号设计技术交底》
4、中铁二院设计的信号平面布置图、电缆布置图
5、《铁路信号施工规范》(TB10206—99)
6、《铁路信号工程施工质量验收标准》（TB10419－2003）
7、《铁路信号施工工艺标准》（中国铁建）
三、适用
万州、大井、信宜、横岗、旺科信号楼内的信号工程施工。
四、室内信号工程施工步骤：
本项目信号工程五站室内施工是新建计算机联锁，站内新建97型25周轨道电路设备，新建接近区段自动闭塞ZPW-2000系列无绝缘轨道电路设备，安装UM系列移频电码化设备，安装TDCS，安装64D半自动电路和计轴检测设备相结合的站间自动闭塞系统。施工前应尽早与电务段签订施工技术协议，提前与设备管理单位联系，明确具体的施工工艺和技术规范。组织专业施工技术人员，认真校核施工设计图纸在接口、联锁电路，发现问题，应主动与设计人员联系，了解设计意图，制定解决方案。
为提高室内施工人员的施工技艺，施工前对作业人员进行有针对性的培训。特别要加大安全的培训的力度。焊线必须有现场技术人员签认的施工图，施工的过程中，应根据房建施工进度，安排人员和设备材料提前到位。因本次室内工程技术难度大，施工作业队必需把任务细化，责任到人，确保室内施工按期完成。
(整理)室内施工作业指导书
室内信号设备安装施工作业指导书
1.1 适用范围
适用于大准铁路信号工程室内信号设备安装施工。
1.2 施工准备
1、技术准备
室内所有配线图已核对完成，修改完毕，各部电源环线准确无误。
室内施工技术标准已根据设计文件及相关标准编制完成。
了解室内设备的组成、施工程序；掌握室内施工的各种标准。
熟悉室内施工图，明确每张图的用途、适用范围，熟知施工图管理制度。对需要安装的室内信号设备进行外观检查和测试。
2、物资准备
室内机架、走线槽、电源屏已进场，且验收合格、报验完毕。
施工图纸已到，核对完成，且按照分线盘、接口柜、侧面配线图进行套管电脑打号。电力电缆、电源线及各种软线库存充足，且报验完毕。
备齐安装室内信号设备所需的各种工具和料具。
3、人员准备
对施工人员进行施工培训，了解室内施工程序，施工标准，提高施工技能。并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。
1.3 技术要求
室内设备施工包括列控中心、CTC、计算机联锁、LEU、集中监测、电源及RBC等系统的控显设备、机柜安装及配线。
各系统设备的安装标准应符合相关设备技术说明书及设计规定。
各系统设备的安装位置、综合布线应符合设计要求。
各系统采用的设备与器材的型号、规格及性能应符合设计要求。
1.4 施工程序与工艺流程
图1 室内施工流程图
1.5 施工要求
1、室内信号设备组成
组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备（控制台）、微机柜、微机监测柜、CTC/TDCS主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。
每台移频柜容纳10套ZPW-2000A型轨道电路发送器、接收器、衰耗盘设备。10块熔断器板（或断路器），每套轨道电路设备定型使用1块。10块3×18柱零层端子，每套轨道电路设备定型使用1块。4柱电源端子板，发送器、接收器工作电源引入用。

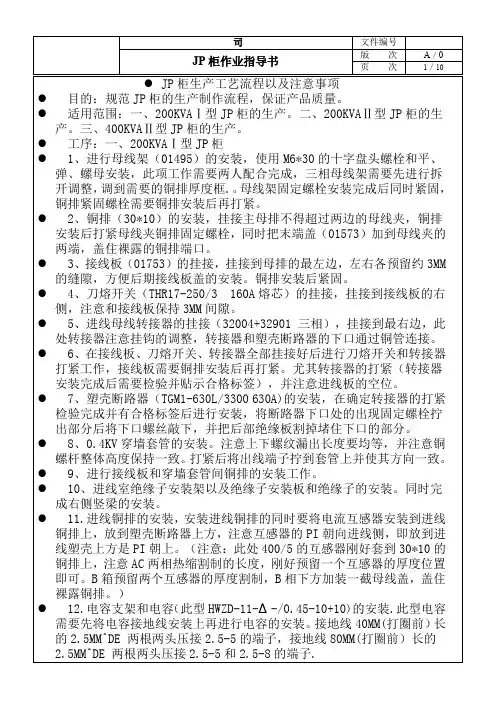

机柜装配工艺要求
开关柜装配
1、总则
本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具
2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。
2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范
3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2㎜。
3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。
3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装
3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
通信设备安装工程作业指导书
通信设备安装工程作业指导书
第一部分工前检查
一、环境检查：
1、机房及有关走廊等地段的土建工程是否已全部竣工，机房主
要出、入门的高度和宽度尺寸是否符合工艺设计要求，房门
的锁和钥匙是否配套齐全;
2、机房照明、插座的数量和容量是否符合配置要求,安装工艺
是否良好,是否满足使用要求；
3、机房空调设备性能是否良好，通风管道是否干净，室内温湿
度和洁净度等是否满足规范要求。
温、湿度要求
注:短期工作条件指连续不超过48小时和每年累计不超过15天。
二、安全检查：
1、机房内是否配备有效的灭火消防器材;
2、机房室内装修材料是否采用非燃烧材料;
3、楼板预留孔洞是否配置阻燃材料的安全盖板，已用的电缆走
线孔洞是否用阻燃材料封堵；
4、机房内是否存放易燃、易爆等危险物品。
第二部分工前准备
一、申请开工
1、施工单位通过工前检查，确认工程施工期间涉及的机房、设
备等条件已具备开工条件，由施工项目负责人编制开工报告
并向建设单位提交。
2、我方在得到建设单位相关负责人批准后，才准予开工。
二、工程交底
开工前，工程项目负责人要对全体参与施工的人员进行工程技术及施工安全方面的交底.
1、工程技术交底的内容：施工项目名称、施工工作量、施工工
作难度、施工工艺要求、施工关键工艺关键工序的具体要求、
施工中涉及的隐蔽工程,等等。
2、工程安全交底的内容:施工过程中涉及的危险源，施工中遇
到突发事件的应急预案、施工过程中遇到重大安全事故时的
报告制度,等等。
三、开箱验货
1、在建设单位确认货物已经到货的情况下,我方该施工项目的
负责人或其代表协同建设单位相关人员、设备厂家工程督导
室内机柜安装施工作业指导书
室内机柜安装施工作业
指导书
Revised by Chen Zhen in 2021
室内机柜安装施工作业指导书
编制：
审核：
批准：
中国二十局集团电气化工程有限公司
二O一七年九月十八日发布二O一七年十月十八日实施
1 适用范围
本作业指导书适用于信号专业室内机柜安装施工。包括组合柜、综合柜、集成系统、计算机联锁系统的施工。
2.作业准备
内业技术准备
信号专业在室内施工前组织专业技术人员认真学习实施性施工组织设计，熟悉规范和技术标准，审阅室内设备安装图，核对施工图中的设备规格型号，并清理设备材料。
外业技术准备
与设备管理单位进行技术接洽，收集设备管理单位在施工工艺及施工材料中一些特殊的要求，并按照技术交底书形式让设备管理单位进行技术交底。
3.技术要求
设备安装前应进行电气特征检查测试，各项指标应符合国家和铁路行业先行有关标
准；
信号机械室应设防静电地板及接地网。防静电地板金属架要相互焊接，与网络地线按规定连接；
室内设备零、部件及产品说明书、合格证、检查报告等应齐全。
4 机柜安装施工程序与工艺流程
施工程序
施工程序按照按照施工流程分为四个阶段：施工准备排放机柜走线槽连接组合柜配线导通
工艺流程
工艺流程见图。
5 施工工艺
施工准备
本施工方式采用WAGO18柱端子及电源端子均采用端子。楚。
子配置应符合设计要求。
配线电缆排列整齐，配线绑扎整齐、美观；配线焊接牢固，不得有假焊、毛刺、脱股、断股现象，焊接端子片套塑料管，套管与端子间松紧合适。
室内机架柜安装完成后，进行配线、焊线，然后按照施工图核对并依次导通。
根据室内布置图的机柜的设计位置，逐排逐架放置。每排机架间螺栓连接。安装应做到平直、稳固，纵向横向应成直线，机柜高低一致。
01_作业指导书_机柜间内接线
机柜内电缆接线作业指导书
一、准备
1.准备好电缆盘支架及电缆放设临时设施，确定电缆放设安全；
2.电缆出库，按批次进行电缆出库报验；
3.进行电缆导通和绝缘测试，填写测试记录；
4.将最新的仪表接线箱接线表粘贴在机柜门内侧；
5.制作好电缆芯线套管，套管直径要合适，长度要统一；
6.制作好电缆位号牌；
7.按电缆外护套的颜色和电缆直径准备热缩管，热缩管的长度应统一；
8.准备1.5mm2的黄绿相间的屏蔽线和带护套的屏蔽线压接套管；
9.准备好直径满足电缆芯线的线鼻子；
10.准备好各种接线用专用工具；
11.准备好符合用电要求的电热吹风机；
12.准备好捆绑电缆用的电线和绑扎带；
13.安排有仪表施工经验的仪表工进行接线工作；
二、说明
1.当电缆没有屏蔽层时，不需要进行分屏、总屏处理及屏蔽线引出过程；
2.当电缆芯线为硬线时，不需要在电缆芯线上压接线鼻子；
3.技术人员要对全体接线人员进行交底，由有接线经验的人员按要求制作电缆头及接线，在
业主、总包、监理检查确认后，组织其它接线人员以此电缆头制作和接线为样板，开展其
它工作；
4.指定机柜间接线负责人，在施工人员接线过程进行检查，不符合要求时必须整改，并机柜
间接线施工质量、卫生负责；
三、电缆放设
1.将电缆按要求的敷设途径敷设至该机柜内，注意电缆弯曲半径，本安电缆和非本安电缆、
220V AC电缆要分开敷设，每隔一定距离将该电缆与其它同类电缆用电缆芯线进行捆绑；
2.将电缆穿到机柜内适当位置，穿电缆时根据该电缆在仪表电缆连接表中的机柜位置留适当
余量，电缆在机柜下方尽量不要交叉；
电气控制柜元件安装配线作业指导书
电气控制柜元件安装配线作业指导书1000字
电气控制柜是机械、化工、冶金、建筑、交通、水利等领域中的重
要设备之一，用来完成工业、建筑、生活中的电气控制及监测任务。电气控制柜中的元件包括开关、保护装置、继电器、计量仪表、信
号灯、按钮等。其中，元件的安装配线作业是电气控制柜制作的重
要环节之一。本文将详细介绍电气控制柜元件安装配线作业的流程
和注意事项。
一、安装前的准备工作
安装前必须进行安全检查，检查设备是否完好，停用设备上的电源，确保作业过程中的安全性。同时需要获取安装材料清单、维修手册、技术图纸和操作规程等资料，对于一些特殊元件需要对应的接线图
和调试方法，以方便进行安装配线作业。
二、元件安装
在控制箱内按照图纸要求安装元件。应按照规定安装元件支架、固
定底板等部件，以保证元件的安全性和准确度。安装元件时要注意
元件的位置、方向、数量和规格，避免漏装、错装、倒装等错误。
同时应保证元件之间的间隔和布局是合理的，操作时易于掌握和操作。机柜内元件的电缆应被分类拼接整齐，不得错乱。
三、配线作业
1. 电缆选择：根据设计要求和现场实际情况，选择适当规格和材质
的电缆线。
2. 接线端子的选择和使用：根据元件的规格，确定所需的接线端子
类型，包括插座端子、弹簧间隔端子、贴片端子等。使用端子时，
应正确选择材质、规格和使用方法，注意接线时不得造成损坏。
3. 接线方法：先按照图纸要求连接线夹和元件，然后将电缆的单芯
线通过端子，将电线的绝缘外皮去除，根据颜色和编号进行插入和
拼接。注意插入方向、位置及列策等细节。
4. 测试和调试：电气控制柜元件安装配线作业完成后，需要进行测
机柜底座安装作业指导书
通信系统施工安装项目
机柜底座安装作业指导书
编制人：
审核人：
批准人：
机柜底座安装作业指导书
1适用范围
适用于城市轨道交通设备室机柜底座安装施工
2作业条件及施工准备
2.1作业条件
（1）设备室装修基本完成，地面平整，墙面抹灰完成。
（2）标高线已明确，地面干燥，防静电地板高度明确。
（3）与施工地盘管理单位办理了进场施工手续。
2.2施工准备
（1）组织技术人员认真审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
（2）编制施工安全保证措施及应急预案。对施工人员进行技术交底、上岗前的培训。
（3）施工劳动力的组织、安装材料及安装工机具的准备。
（4）按照施工图纸标示，确定各机柜底座位置；测量防静电地板高度（如防静电地板还没有安装时，技术人员需到装修单位了解防静电地板的安装高度）。
（5）联系设备供货商，提供设备机柜的具体尺寸和安装固定方式，绘制设备底座加工图。
（6）选择加工厂进行设备底座加工。
3引用的技术标准
《城市轨道交通通信工程质量验收规范》（GB 50382—2006）
《城市轨道交通工程质量验收标准》（DB11_T 311.2-2008）
《铁路通信、信号、电力、电力牵引供电施工安全技术规程》（TB10306-2009）《通信系统施工蓝图》。
4作业内容
机柜底座安装作业：设备室平整度检查、静电地板高度测量、测量定位、钻孔、底座安装、调平、地线安装、防护刷漆。
5施工技术标准
（1）底座的安装位置、固定方式应满足验收及设计要求。
（2）底座焊接处焊缝应平整，不应有裂缝、夹渣、气孔等缺陷。
（3）底座焊接处打磨平滑，镀锌层完好、无氧化情况。
机柜装配工艺要求内容
开关柜装配
1、总则
本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具
2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。
2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范
3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过2㎜。
3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。
3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。
3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装
3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
铁路通信工程施工作业指导书机架安装
铁路通信工程施工作业指导书机架安装
（1）机架安装位置应符合机房平面设计要求。
（2）机架安装应垂直，机面上下端倾斜偏差应不大于机架高度的2‰。
（3）两机架应靠紧，同一列机架应平齐无明显参差，相邻机架应在机架上方用连接板进行连接，机架间的缝隙不应大于1mm 。
（4）根据机房种类不同，设备机架的安装分为：在有防静电地板的机房内安装和在水泥地面的机房内安装两种情况。
1）水泥地面条件下机柜安装
根据工程设计图纸确定机柜的正确安装位置；确定机柜固定的打孔位置；用电锤在正确的位置上打孔，钻头的大小应和提供的膨胀螺丝相符；打孔时要保持电锤与地面垂直，打孔深度应为膨胀螺丝的膨胀管长度加上锥头长度，打孔完毕后应去除孔内的灰尘。如果地面特别坚固平滑（如地板砖等）可先用铳子在孔位上凿一个凹坑以帮助钻头定位；将机柜移到正确位置用膨胀螺丝带母初步固定，然后用水平尺测量机柜的水平和垂直情况，并以配发的不同厚度的U型垫片来调节机柜的水平垂直度。机柜调节水平、垂直后，再行对角、交叉紧固膨胀螺丝，以固定机柜。
2）有防静电地板条件下机柜安装
机架安装前，应先根据防静电地板上表面与水泥地面的距离选择合适的防震支架，然后将支架用膨胀螺丝固定在地面上，并调节好水平。而后再按照（1）中有关机架安装内容所述把机架设备固定在支架上。注意：防震支架的上表面应和防静电地板上表面平齐，所有紧固螺丝应配弹簧垫片和平垫。
（5）光纤配线架（ODF）、数字配线架（DDF）、综合配线架等各类配线架安装时，在满足上述机架安装要求外，要注意做到端子板布置应符合设计要求，各种标志、标识应正确齐全，各类子框、子架安装位置应正确、牢固、统一，满足线缆布放和卡接工作需求。
通信工程室内设备安装作业指导书
通信工程室内设备安装作业指导书（通信专业）
1.适用范围
适用于铁路通信工程信息室内设备安装施工。
2.作业准备
2.1内业技术准备
作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施。对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。
2.2外业技术准备
施工作业层中所涉及的各种外部技术数据收集。在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求
3.1机架和设备到达现场后应进行开箱检查。
3.2固定防震底座，按照施工设计要求采用合适的加固方式。
3.3设备机架的安装位置应符合设计要求。
3.4机架安装应牢固端正、垂直偏差不应大于机架高度的1‰。，列内机架面应平齐。
3.5机房内交流电源线、直流电源线、光纤、各种通信线等，应按不同的路由分开布放。
3.6各种线缆应按顺序出线，布放应顺直、整齐，无扭绞、交叉及溢出线槽。
3.7线缆弯曲应均匀、圆滑。
3.8各种线缆应均匀绑扎固定。
3.9线缆接入设备时，应留有一定的余量，余留长度应统一。
3.10敷设好的缆线两端应贴有标签，标明型号、长度及起止设备名称等必要信息。
3.11机房内各种配线中间不应有接头。
4.施工程序与工艺流程 4.1 施工程序
施工程序为：施工准备→设备开箱→划线定位→安装设备底座和电缆线槽→安装机柜→安装系统设备→设备配线→检查测试→检验验收。
4.2 工艺流程
5.施工要求 5.1施工准备
城市轨道交通机柜安装作业指导书
城市轨道交通机柜安装作业指导书
✧适用范围
轨道交通通信系统工程所用的机柜主要安装在车站、车辆段、停车场、控制中心的通信专业设备室内，用于固定和保护系统设备。
本节适用于城市轨道交通通信工程中机柜安装分项工程施工作业指导。
✧作业内容
本节主要讲述了通信设备室内机柜安装时的操作步骤、质量控制要点、质量标准、施工安全技术措施、成品保护措施、质量记录要求等。
✧施工技术标准
《城市轨道交通通信工程质量验收规范》（GB 50382）：6.2.3；6.2.4；6.2.5；
《建筑电气工程施工质量验收规范》（GB 50303）
《建筑电气安装工程分部、分项施工工艺标准》（第二版）
1 作业准备
在开工前组织技术人员认真学习施工组织设计，审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施及应急预案。对施工人员进行技术交底、上岗前的培训，考试合格后持证上岗。
收集机柜安装所涉及的各种技术数据，施工劳动力的组
织、安装材料及安装工机具的准备。
设备房通风、照明、施工用电、地线及室内温度、湿度满足设备安装条件及设计要求。
机柜底座已安装完成；设备房的接地系统符合设计要求。
设备房的门、窗安装完成，消防器材齐全有效。
按照表-1.9.1～表-1.9.3的内容做好劳动组织、施工机具、设备材料的准备工作
（1）劳动组织（见表-1.9.1）
表-1.9.1 劳动组织表
序号项目
单
位
数量备注
1 施工负责人人 1 施工组织协调
2 技术员人 1 技术负责
3 安全员人 1 兼职
4 作业人员人 6
（2）施工机具（见表-1.9.2）
表-1.9.2 施工机具表
机房设备安装作业指导书
机房设备安装 1）作业准备 （1）工机具配置 序号 名称 规格 单位 数量 备注 1 冲击电钻 TE -40 台 2 2 手枪钻 JIZ -SDO3 台 2 3 电动切割机 J36-SL 台 1 4 榔头 10B 个 4 5 电焊机 台 1 6 扳手
副 4 7 角尺和水平尺 1000mm 把 2 8 电动角磨机 SM -SD05 台 1 9
尼龙细线
100m
条
2
（2）主要设备、材料表 序号 名称 规格 单位 数量 备注 1
镀锌角钢
63*63*6.5m m
米
按工程量需求
2
敲击式膨胀螺栓
M10×40mm
套 按工程量需求
3
连接螺栓
M10×40mm
套
按工程量需求
4
富锌漆
kg
按工程量需求
5
银粉漆
kg
按工程量需求
2）作业程序 3）作业步骤 （1）底座加工
施工准备
底座加工
定位打孔
底座安装
机柜安装
①到现场勘测，若有防静电地板，量出防静电地板高度，测量设备底部尺寸，画出底座加工图，并加工设备底部模具。
②按照底座加工图尺寸加工材料。
③使用电焊机焊接设备底座，焊接时用角尺和水平尺确保横平竖直。注意，焊接完成后需敲掉多余的焊疤，焊缝处焊点均匀、光滑、牢固。
④用模具在底座开设备连接孔。
⑤用钢丝刷对底座除锈，清理多余的残留焊疤。先刷防锈漆，再喷涂银粉漆。（2）定位打孔
①机房整理，确定设备安装位置。
②用红外线测线器或墨斗在机房地面划设备底座安装位置，并用记号笔记下底座固定点。
③用冲击电钻在标记点打孔，清理灰尘，安装膨胀螺栓，并使其膨胀。
（3）底座安装
将底座移动至安装位置，对准膨胀螺栓安装底座，使用水平尺，利用调节螺栓或垫片对底座调平，水平偏差不得大于2mm。拧紧螺帽使底座与地面固定牢固。（4）机柜安装
室内施工作业指导书
室内信号设备安装施工作业指导书
1.1 合用范围
合用于大准铁路信号工程室内信号设备安装施工。
1.2 施工准备
1、技术准备
室内所有配线图已核对完成，修改完毕，各部电源环线准确无误。
室内施工技术标准已根据设计文件及相关标准编制完成。
了解室内设备的组成、施工程序；掌握室内施工的各种标准。
熟悉室内施工图，明确每张图的用途、合用范围，熟知施工图管理制度。对需要安装的室内信号设备进行外观检查和测试。
2、物资准备
室内机架、走线槽、电源屏已进场，且验收合格、报验完毕。
施工图纸已到，核对完成，且按照分线盘、接口柜、侧面配线图进行套管电脑打号。电力电缆、电源线及各种软线库存充足，且报验完毕。
备齐安装室内信号设备所需的各种工具和料具。
3、人员准备
对施工人员进行施工培训，了解室内施工程序，施工标准，提高施工技能。并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。
1.3 技术要求
室内设备施工包括列控中心、CTC 、计算机联锁、LEU 、集中监测、电源及RBC 等系统的控显设备、机柜安装及配线。
各系统设备的安装标准应符合相关设备技术说明书及设计规定。
各系统设备的安装位置、综合布线应符合设计要求。
各系统采用的设备与器材的型号、规格及性能应符合设计要求。
1.4 施工程序与工艺流程
图1 室内施工流程图
施工准备
机柜（架） 安装 电缆引入 电源设备安装 配线线缆布放
设备配线及导通 配线焊接、连接 施工结束
1.5 施工要求
1、室内信号设备组成
组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备（控制台）、微机柜、微机监测柜、CTC/TDCS 主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。
机房机柜施工方案
机房机柜施工方案
机房机柜施工方案
一、施工前准备工作：
1.明确机房机柜的布局和数量，根据机柜的尺寸和机房的大小进行设计和规划。
2.确定机柜的放置位置，选取离墙面较远的位置，以便于通风散热和维护。
3.对机房进行清理和消毒，确保施工环境干净整洁。
4.采购所需的机柜和相关设备、工具，确保施工顺利进行。
二、施工步骤：
1.预先测量机柜位置和布线路径，确保机柜的放置和布线能够顺利进行。
2.安装机柜底座，根据机柜的尺寸和重量选择合适的底座，确保机柜稳固。
3.根据机柜的类型，分别安装机柜的侧板、前门和后门，注意对准孔洞并使用螺丝紧固。
4.安装机柜的上盖板，确保机柜的密封和安全。
5.安装机柜的隔板，根据需求设置合适的隔板间距，便于设备
的安装和管理。
6.安装机柜的滑轨，确保设备的方便安装和维护。
7.进行机柜的地线接地工作，确保机柜的安全可靠。
8.进行机柜的布线工作，对布线路径进行预先划定，并使用合
适的布线工具进行布线。
9.安装设备到机柜中，注意设备的重量和安装位置，确保设备
安全。
10.进行机柜的整理和标识工作，对设备进行编号和标识，便
于管理和维护。
三、施工注意事项：
1.施工期间应遵循机房相关规定，确保施工安全。
2.施工过程中应注意机柜的水平和垂直度，确保机柜的稳固性。
3.施工过程中应注意设备的防尘和防静电措施，确保设备安全
工作。
4.施工完毕后应进行机柜的测试和验收工作，确保机柜的正常
工作。
5.施工完毕后应对机房进行清理和消毒，保持机房的干净和整洁。
总之，机房机柜的施工方案需要充分考虑机柜的布局、安装步骤和注意事项，确保机柜的安全和稳定，为机房提供良好的设备管理和运行环境。
机柜间电缆敷设作业指导书
通信系统施工安装项目
机柜间电缆敷设作业指导书
编制人：
审核人：
批准人：
机柜间电缆敷设作业指导书
1适用范围
适用于城市轨道交通车站设备房机柜间电缆敷设安装施工。
2作业条件及施工准备
2.1作业条件
作业指导书编制后，应在开工前组织技术人员认真学习施工图纸，对图纸进行审核，对现场进行测量路径调查等。熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2施工准备
机柜间电缆敷设安装施工所涉及的各种技术数据收集，施工劳动组织配备、材料准备及设备工器具的配置。
3引用施工技术标准
（1）《城市轨道交通通信工程质量验收规范》（GB50382-2006）
（2）《地下铁道工程施工及验收规范》（GB50299-2003）
（3）《铁路通信工程施工技术指南》（TZ205-2009）
（4）《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》（TB10306-2009，J949-2009）
（5）《通信系统施工蓝图》。
4作业内容
（1）机柜间电缆敷设：根据设计图要求、进行机柜间电缆敷设。
（2）机柜间电缆整理：在线槽、机柜电缆整理。
（3）机柜间电缆绑扎：在线槽、机柜扎带电缆绑扎。
（4）挂机柜间电缆标识标牌：标牌排列整齐。
（5）填写记录。
5施工技术标准
（1）敷设线缆的规格、型号、敷设位置应符合设计要求。
（2）机柜间电缆敷设需满足各系统设备连线要求。线缆敷设不得扭绞、弯曲，信号线、电源线要分腔敷设，尽量减少交叉。
（3）机柜间敷设线缆时标识标签一定要正确无误表示清楚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内机柜安装施工作业指导书
编制：
审核：
批准：
中国二十局集团电气化工程有限公司
二O一七年九月十八日发布二O一七年十月十八日实施
1 适用范围
本作业指导书适用于信号专业室内机柜安装施工。包括组合柜、综合柜、集成系统、计算机联锁系统的施工。
2.作业准备
2.1 内业技术准备
信号专业在室内施工前组织专业技术人员认真学习实施性施工组织设计，熟悉规范和技术标准，审阅室内设备安装图，核对施工图中的设备规格型号，并清理设备材料。
2.2 外业技术准备
与设备管理单位进行技术接洽，收集设备管理单位在施工工艺及施工材料中一些特殊的要求，并按照技术交底书形式让设备管理单位进行技术交底。
3.技术要求
3.1 设备安装前应进行电气特征检查测试，各项指标应符合国家和铁路行业先行有关标准；
3.2 信号机械室应设防静电地板及接地网。防静电地板金属架要相互焊接，与网络地线按规定连接；
3.3 室内设备零、部件及产品说明书、合格证、检查报告等应齐全。
4 机柜安装施工程序与工艺流程
4.1施工程序
施工程序按照按照施工流程分为四个阶段：施工准备排放机柜
走线槽连接组合柜配线导通
4.2 工艺流程
工艺流程见4.2-1图。
图4.2-1机柜安装流程图
5 施工工艺
5.1施工准备
5.1.1本施工方式采用WAGO端子组合柜，分线柜、零层18柱端子及电源端子均采用端子。
5.1.2 室内设备外壳、漆层无损，附件齐全、完好，各种表示铭牌正确、齐全、字迹清楚。
5.1.3 各种机柜的规格、型号、安装位置、排列顺序、安装方式、配线的规格、型号，端子配置应符合设计要求。
5.1.4 配线电缆排列整齐，配线绑扎整齐、美观；配线焊接牢固，不得有假焊、毛刺、脱股、断股现象，焊接端子片套塑料管，套管与端子间松紧合适。
5.1.5 室内机架柜安装完成后，进行配线、焊线，然后按照施工图核对并依次导通。
5.1.6 根据室内布置图的机柜的设计位置，逐排逐架放置。每排机架间螺栓连接。安装应做到平直、稳固，纵向横向应成直线，机柜高低一致。
5.1.7 在第一排和最后一排的顶部至墙壁，安装固定装置，墙壁侧用涨管螺栓固定。
5.2 机柜配线
5.2.1 各种机柜侧面配线，除本架层间配线外，还包括机柜之间的配线；组合鼓配线包括：组合与组合间、组合与本架零层间配线。本架配线有两种方式：一是组合安装到机柜后的现场配线；二是利用配线样板进行集中预配，粗绑线把，在组合安装完毕后，一次安装到本机柜上去，此方法施工方便，节约工时，节省材料，提高效率。
5.2.2 在室内进行配线施工时应满足一下技术要求：
5.2.2.1 信号机械室内部的各种配线全部采用阻燃型；
5.2.2.2 室内软线布线宜使用线车，保持线条的顺直；各种配线不得有中间接头和绝缘破损现象；
5.2.2.3 是你屏蔽线的屏蔽网单端接地。
5.3 端子的压接
5.3.1 端子的压接使用专用的压接钳，端子压接的操作规程如下：
将配线穿过走线槽上相应的孔；
用剥线钳剥去线的绝缘层，使铜线露出长度为5±0.5mm，应避免剥线钳伤线；
将剥好的线插入端子中；
为了正确压接，应使钳口位于导体侧，而不再端子侧；压接后端子的绝缘材料硬是垂直的（端子与线的压接方向应成90°），端子压接应到位。
5.4电源屏安装
现施工均采用智能型电源屏。
电源屏应按照设计图纸顺序排列，安装应端正、牢固、整齐、平直；电
源屏底座用地脚螺栓固定。
电源屏与周围墙壁及设备之间净空距离不少于1.2m，电源屏与组合柜、综合柜等设备间距离不小于1.5m。
5.5 集成化设备安装
调度集中、计算机联锁、微机监测继承化设备集成系统结构图见图5.5-1。
5.5-1 集成系统结构图
5.5.1 设备运至现场后，在安装前由设备供应商、监理工程师、施工单位共同对设备进行开箱检验。
5.5.2 按照设计图中的设备布置图，进行调查，确定设备安装位置。
5.5.3 在设备供货商的督导下，进行设备安装。
5.6 计算机联锁设备安装
计算机联锁设备安装流程见图5.6-1 。
5.6-1 计算机联锁设备安装流程图
5.6.1 计算机联锁设备安装配线与组合柜安装配线相同；
5.6.2 系统中要求的地线有两种，分别是逻辑地线和防雷地线。逻辑地线的接地电阻要求小于1Ω，防雷地线接地电阻要求小于4Ω。两种地线的接地采用10mm2的电源线，并且不得与其他地线共享和交叉。
5.7 CTC车站系统设备安装
5.7.1分散自律调度集中系统是综合了计算机技术、网络通信技术和现代控制技术，采用智能化分散自律设计原则，以列车运行调整计划控制为中心，兼顾列车与调度作业的高度自动化的调度指挥系统。分散自律调度集中系统采用计算机分布式网络控制技术、信息化处理技术，将列车运行调整计划下传至各个车间自律机中自主自动执行；在列车运行调整计划的基础上，解决列车作业与调车作业在时间于空间上的冲突，实现列车和调车作业的统一控制。
5.7.2车站系统主要设备包括车站自律机、车务终端、打印机、综合维修终端、电务维修终端、网络设备、电源设备、防雷设备、联锁系统接口设备和无线系统接口设备等。车站自律分机包括自律主机、采集单元、控制单元、电源、网络设备。
6.劳动组织
6.1 室内施工设工班，配工班长1人，质检工程师1人，技术员4人，兼职安全员1人。
6.2 工班长、质检工程师、技术员、安全员必须由本企业职工担任。
