光缆施工规范及要求

光缆施工规范及要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。

一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

复测中因外界环境变化而导致路由不通或存在危及线路安全隐患的地段，要及时反馈给建设单位和设计单位，并在下达设计变更通知单后再进行调整、实施。

（2）施工前应根据光缆盘长和路由情况进行合理配盘，应尽量按盘号顺序敷设，以减少光纤参数差别所产生的接头本征损耗；光缆单盘标准长度：管道光缆以2km做为配盘基数，架空光缆按3公里配盘，直埋光缆按3公里配盘；靠近局站侧的单盘长度不宜小于500米，严禁使用短段光缆。

（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。

（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。

钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。

（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。

光缆预留长度表XX局为A端，XX中继站为B端。

（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。

杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆距地面的高度达不到要求时，可采取增加电杆高度的方式，当电杆高度为12米以下时（不含12米）采用单接杆方式，当电杆高度为12米以上时采用品接杆方式。

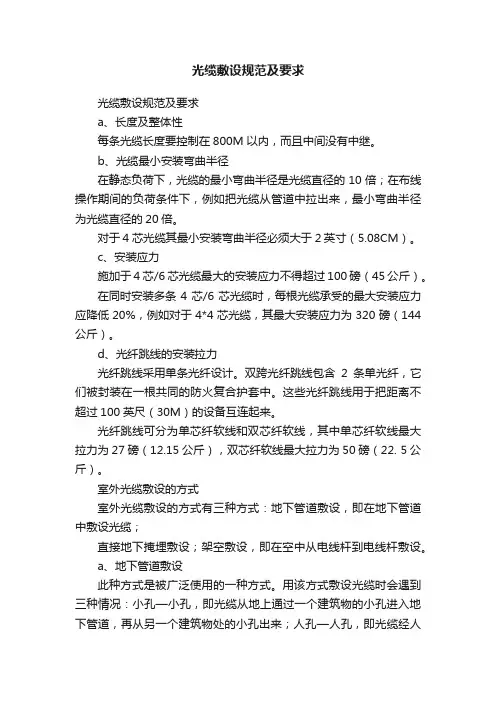

光缆敷设规范及要求

光缆敷设规范及要求光缆敷设规范及要求a、长度及整体性每条光缆长度要控制在800M以内，而且中间没有中继。

b、光缆最小安装弯曲半径在静态负荷下，光缆的最小弯曲半径是光缆直径的10倍；在布线操作期间的负荷条件下，例如把光缆从管道中拉出来，最小弯曲半径为光缆直径的20倍。

对于4芯光缆其最小安装弯曲半径必须大于2英寸（5.08CM）。

c、安装应力施加于4芯/6芯光缆最大的安装应力不得超过100磅（45公斤）。

在同时安装多条4芯/6芯光缆时，每根光缆承受的最大安装应力应降低20%，例如对于4*4芯光缆，其最大安装应力为320磅（144公斤）。

d、光纤跳线的安装拉力光纤跳线采用单条光纤设计。

双跨光纤跳线包含2条单光纤，它们被封装在一根共同的防火复合护套中。

这些光纤跳线用于把距离不超过100英尺（30M）的设备互连起来。

光纤跳线可分为单芯纤软线和双芯纤软线，其中单芯纤软线最大拉力为27磅（12.15公斤），双芯纤软线最大拉力为50磅（22. 5公斤）。

室外光缆敷设的方式室外光缆敷设的方式有三种方式：地下管道敷设，即在地下管道中敷设光缆；直接地下掩埋敷设；架空敷设，即在空中从电线杆到电线杆敷设。

a、地下管道敷设此种方式是被广泛使用的一种方式。

用该方式敷设光缆时会遇到三种情况：小孔—小孔，即光缆从地上通过一个建筑物的小孔进入地下管道，再从另一个建筑物处的小孔出来；人孔—人孔，即光缆经人孔进入管道，由此牵到另一个人孔，光缆在其中走直线；在有一个或多个转弯的管道中牵引光缆。

在上面这些情况中，可以使用人力或机器来牵引，在选择方式时，不妨先试一试人工牵引是否可行，否则采用机器进行牵引，但不论何种方式，均需要注意光缆安装弯曲半径、安装应力等规范。

在选择能够使用的管道时要注意所选的管道能够保证每条光缆长度在800M 之内，同时和电力管道必须至少有8CM混凝土或30CM 的压实土层隔开。

b、直接地下掩埋敷设该方式适合于距离较远并且之间没有可供架空的便利条件时采用，掩埋深度起码要低于地面0.5M，或应符合本地城管部门有关法规规定的深度。

光缆施工规范及要求

光缆线路施工要求光缆敷设方式通信光缆的敷设方式一般分为三种：管道、直埋和架空敷设方式。

一、光缆线路工程实施要求（一）基本要求1、一般要求（1）线路工程实施前应按设计图纸进行复测，重新丈量线路路由长度、人孔井位置。

（3）光缆敷设安装的最小曲率半径应符合下表的要求：光缆允许的最小弯曲半径指标表（4）敷设管道光缆要严格按照设计给定的管孔位置布放。

波纹管和钢管管孔内应穿放子管道，其子管道总外径不应超过原管孔内径的85%，子管道内径不宜小于光缆外径的15倍。

（5）光缆引上部分均采用Φ80mm钢管保护，钢管内穿放2根子管，子管规格为Φ28/32mm聚乙烯塑料管。

钢管下部延伸至人（手）孔内或地下，钢管上方管口以及子管管口应作堵塞处理。

（6）光缆线路在施工过程中要考虑光缆必要的预留长度，主要包括光缆接头处的预留长度、光缆弯曲增加长度、局站内预留长度等。

光缆的预留长度要严格按照下表要求实施，对特殊地段可结合工程现场实际情况确定。

光缆预留长度表2、光缆布放端别的确定XX局为A端，XX中继站为B端。

（二）架空光缆线路安装要求1、杆路建筑安装要求（1）电杆的规格及选用架空杆路全程采用油木电杆，电杆稍径φ14-20厘米。

杆路建筑标准杆高为8米，标准杆距为50米，超过65米按长杆档处理。

光缆线路施工规范文

光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。

为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。

二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。

2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。

3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。

三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。

2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。

3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。

四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。

2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。

3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。

4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。

五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。

2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。

3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。

六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。

2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。

七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。

2. 施工现场应设置明显的警示标识，避免他人误入施工区域。

3. 施工人员应定期进行安全培训，增强安全意识。

八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。

各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。

光缆敷设技术规范

光缆敷设1.一般规定1．1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。

1．2 布放光缆的牵引力应不超过光缆允许张力的80%。

瞬间最大牵引力不得超过光缆允许张力的100%。

主要牵引应加在光缆的加强件（芯）上。

1．3 光缆牵引端头可以预制也可以现场制作。

直埋或水底铠装光缆，可作网套或牵引端头。

1．4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。

1．5 布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。

光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。

1．6 光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。

1．7 机械牵引用的牵引机应符合下列要求：1)牵引速度调节范围应在0～20米/分，调节方式应为无级调速；2)牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动发出告警并停止牵引。

1．8 布放光缆，必须严密组织并有专人指挥。

牵引过程中应有良好联络手段。

禁止未经训练的人员上岗和无联络工具的情况下作业。

1．9 光缆布放完毕，应检查光纤是否良好。

光缆端头应做密封防潮处理，不得浸水。

2.管道光缆2．1管道光缆敷设前应作好下列准备1)按设计核对光缆占用的管孔位置；2)在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；3)所用管孔必须清刷干净。

2．2人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。

2．3光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。

根据需要可在光缆周围涂中性润滑剂。

2．4光缆一次牵引长度一般不大于1000米。

超长时应采取8字分段牵引或中间加辅助牵引。

2．5光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。

2．6接头所在人孔的光缆预留长度应符合表中的规定；设计要求作特殊预留的光缆绷得太紧。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求1. 施工前的准备施工前需要对施工场地进行认真的勘察和测量，确保施工的可行性和合理性。

同时，还需要制定详细的施工方案，包括施工过程的安排、工艺流程和材料选型等。

2. 缆线敷设光缆敷设需要遵循一定的原则，如最短路径原则、最直线原则和最小弯曲半径原则等。

同时，在施工过程中需要注意保护光缆，避免划伤或损坏。

3. 纤维接续光缆的纤维接续是关键的一步。

在进行纤维接续时，需要保证接续的质量和稳定性，避免在接续过程中引入过多的损耗。

4. 光缆固定光缆敷设完成后，需要进行固定。

固定的方式可以是使用夹子、槽道、抱箍等。

固定的目的是保持光缆的位置稳定，避免因外力影响造成光缆损坏。

5. 光缆测试光缆敷设完成后，需要进行测试以确保光缆的质量和性能。

测试的项目包括光缆的传输损耗、折射率差、衰减等。

二、光缆施工技术注意事项1. 材料选择在进行光缆的施工时，需要选择合适的材料。

材料的选择应考虑到光缆的特性和工作环境的要求。

同时，还需要保证材料的质量和可靠性。

2. 环境条件光缆施工需要考虑到环境条件的影响。

特别是在恶劣的环境下，如高温、潮湿或腐蚀性气体环境下，需要选用适合的材料和工艺，以确保光缆的稳定性和可靠性。

3. 施工人员光缆施工需要经验丰富的施工人员进行操作。

他们需要熟悉光缆的特性和施工工艺，并具备一定的工程实践经验。

施工人员还需要具备安全意识，防止发生安全事故。

4. 质量控制在光缆施工过程中，需要进行质量控制。

包括材料的验收、施工工艺的控制和施工过程的监控等。

只有保证质量控制，才能确保光缆的性能和使用寿命。

5. 安全防护光缆施工要注意安全防护，如佩戴安全帽、工作服和手套等，避免发生意外伤害。

同时，还需要在施工现场设置明显的安全警示标志，以提醒工作人员注意安全。

5. 后期维护光缆施工完成后，还需要进行后期的维护。

维护工作包括定期检查、清洁和保养等。

只有做好后期维护，才能保证光缆的性能和稳定性。

光缆工程施工方案中的光缆敷设技术介绍

光缆工程施工方案中的光缆敷设技术介绍
在光缆工程中，光缆的敷设是至关重要的一环。

光缆的敷设技术直
接影响到网络的稳定性和性能。

为了确保光缆敷设的顺利进行和良好
的效果，施工方案中的光缆敷设技术必须得到充分的介绍和熟练掌握。

光缆的敷设过程需要注意以下几点：
1. 环境适应性：在选择光缆敷设技术时，需要考虑工程所处的环境，如地表情况、地下管道、水域等，以确保敷设的顺利进行和光缆的安
全性。

2. 光缆保护：在敷设过程中，应采取措施确保光缆的保护，避免光
缆受到外力作用而损坏，影响通信信号传输。

3. 敷设方式：根据工程需要和现场条件，选择合适的光缆敷设方式，如直埋敷设、架空敷设、管道敷设等，确保光缆的安全性和长期稳定性。

4. 敷设工艺：光缆的敷设工艺包括光缆的接头处理、布线规划、固
定方式等，需要按照标准操作程序进行，确保光缆的连接质量和稳定性。

5. 检测验收：敷设完成后，需要进行光缆敷设的检测验收工作，包
括光缆连接质量检测、通信信号测试等，确保光缆敷设的质量和性能
符合要求。

综上所述，光缆工程施工方案中的光缆敷设技术介绍是光缆工程中的关键环节。

只有充分了解并熟练掌握光缆敷设技术，才能保证光缆敷设的顺利进行和工程的顺利完成。

希望工程施工方案制定者能够重视光缆敷设技术介绍，确保工程的质量和成效。

光缆敷设规范及要求

光缆敷设规范及要求a、长度及整体性每条光缆长度要控制在800M以内，而且中间没有中继。

对于4芯光缆其最小安装弯曲半径必须大于2英寸（5.08CM）。

c、安装应力施加于4芯/6芯光缆最大的安装应力不得超过100磅（45公斤）。

在同时安装多条4芯/6芯光缆时，每根光缆承受的最大安装应力应降低20%，例如对于4*4芯光缆，其最大安装应力为320磅（144公斤）。

d、光纤跳线的安装拉力光纤跳线采用单条光纤设计。

双跨光纤跳线包含2条单光纤，它们被封装在一根共同的防火复合护套中。

这些光纤跳线用于把距离不超过100英尺（30M）的设备互连起来。

光纤跳线可分为单芯纤软线和双芯纤软线，其中单芯纤软线最大拉力为27磅（12.15公斤），双芯纤软线最大拉力为50磅（22. 5公斤）。

a、地下管道敷设此种方式是被广泛使用的一种方式。

在选择能够使用的管道时要注意所选的管道能够保证每条光缆长度在800M 之内，同时和电力管道必须至少有8CM混凝土或30CM的压实土层隔开。

光缆敷设规范及要求

光缆敷设规范及要求一、概述光缆是现代通信技术中不可或缺的基础设施，其敷设质量和规范可以直接影响到通信网络的性能和可靠性。

下面是针对光缆敷设的规范及要求的详细介绍。

二、敷设规范1.路径规划:光缆的敷设应遵循最短路径原则，并且尽量避开电源、磁场、高压电场等干扰源，确保光缆的稳定性和安全性。

2.管道选择:光缆应尽量选择全封闭、封堵良好的管道进行敷设，避免光缆被水、氧气等湿气侵入，造成光衰和质量下降。

3.弯曲半径:光缆在敷设过程中应遵循最小弯曲半径的原则。

常见单模光缆的最小弯曲半径应大于10倍其外径，多模光缆应大于5倍其外径。

4.大横向压力:光缆在敷设过程中应避免受到大横向压力，以免造成光纤断裂。

当光缆经过桥梁、支架或人行道时，应保持光缆的直线状态。

5.保护措施:光缆的敷设应采取合适的保护措施，如缆槽、护套和缆夹等，以防止损坏和外界干扰。

三、敷设要求1.敷设速度:光缆的敷设速度应适中，避免过快或过慢。

过快的敷设速度可能导致光缆损坏或质量下降，过慢的敷设速度则浪费时间和资源。

2.光缆连接:光缆的连接应严格按照相关标准进行，包括光缆剥皮、纤芯清洁、熔接和保护套等操作。

连接完成后，应进行光功率测试，以确保连接质量合格。

3.线缆标识:光缆敷设后，应对线缆进行标识，包括光缆型号、接头位置和敷设日期等信息，以方便后期的维护和管理工作。

4.安全措施:光缆敷设过程中应注意安全，如穿着合适的工作服和手套，使用专业工具进行操作，并对施工现场进行警示标识，以避免事故的发生。

四、其他注意事项1.光缆敷设过程中应注意周围环境的影响，如建筑施工、地质条件和气候等因素，合理安排施工时间和地点，以减少不必要的干扰。

2.光缆敷设完成后，应进行验收测试，包括光功率测试、衰减测试和时域反射测试等，以确保光缆的质量符合规范要求。

3.光缆敷设后的维护工作也非常重要，包括定期巡检、光缆清洁和保养等，以保持光缆的良好状态和性能。

总结：光缆敷设规范及要求是确保光缆质量和性能的关键，只有严格按照规范进行敷设，才能保证通信网络的稳定性和可靠性。

光缆敷设

图33 光缆穿越铁道时的顶管保护
（2）线路穿过机耕路、农村大道以及市区或易动土地段时。（3）光缆穿越需疏浚的沟渠和要挖泥取肥、植藕湖塘地段时。（4）光缆穿过汛期山洪冲刷严重的沙河时。（5）光缆穿越落差为1m以上的沟坎、梯田时。（6）光缆敷设在易受洪水冲刷的山坡时。（7）光缆经过白蚁地区。
图8 管型接地装置图
2 管道光缆的敷设
2.1．清洗管道
图9 管孔清洗工具示意图
图10 机器洗管示意图
2.2．预放塑料子管
一个90的管孔中预布放3根塑料子管
的分隔方法，如图11所示。
图11 子母管道示意图
2.3．牵引张力的计算方法
根据工程用光缆的标称张力，通过对敷设路由牵引张力的估算确定一次牵引的最大敷设长度，以及确定敷设形式。
人工牵引方法的重点是在良好的指挥下尽量同步牵引，牵引时一般为集中牵引与分散牵引相结合，即有一部分在前边拉牵引索（尼龙绳或铁线），每个人孔中有 1～2人帮助拉。
（3）机械与人工相结合的敷设方法
① 中间人工辅助牵引方式 ② 终端人工辅助牵引方式
2.7．管道光缆的敷设步骤
（1）估算牵引张力、制定敷设计划
光缆的敷设
为了保证光缆敷设的安全和成功，光缆敷设时，应遵守下列规定。（1）光缆的弯曲半径应不小于光缆外径的15倍，施工过程中应不小于20倍。
（2）布放光缆的牵引力不应超过光缆最大允许张力的80％，瞬间最大牵引力不得超过光缆的最大允许张力，而且主要牵引力应作用在光缆的加强芯上。（3）有A，B端要求的光缆要按设计要求的方向布放。（4）为了防止在牵引过程中扭转损伤光缆，光缆牵引端头与牵引索之间应加入转环。光缆的牵引端头可以预制，也可以现场制作。

管道光缆敷设主要工序及一般要求

管道光缆敷设主要工序及一般要求一. 管道资料核实及管孔的选用1. 管道资料核实1)按设计规定的管道路由和占用管孔，检查是否空闲以及进、出口的状态。

2)核对施工图纸，核定和丈量管道长度、人孔、手孔位置等。

3)根据现场实际情况，修改和补充施工图，为光缆配盘及敷设提供必要的资料。

2. 管孔的选用为了便于施工和维护，敷设光缆前必须选择好管孔，选择时应对本期和今后敷设光缆的位置有一个整体合理的安排，占用管孔和光缆托板的相互位置尽量适应，不宜混乱交叉，使光缆排列整齐，选用管孔的原则一般如下:1)一条光缆通过各个人孔所占用的管孔和光缆托板的位置，前后应保持一致，避免光缆相互交叉或由人孔的一侧跨越到另一侧。

2)为了避免与其他光缆交叉，选用管孔的顺序，一般应是先上后下，先两侧后中间，逐层使用，不应跳选。

3)为充分发挥管道作用，一般在一个管孔内布放3孔子管。

4)根据设计要求，光缆布放在塑料子管内，其子管在人（手）孔内伸出管道口的长度为5厘米。

5)每条光缆占用子管的颜色应全程统一。

6)光缆子管管口应用专用堵头封堵。

二．管孔清洗1. 人工清洗管孔1)空管（孔）器准备：目前多数采用低压聚乙烯塑料穿管（孔）器代替原来采用的竹片。

较之竹片，穿管（孔）器携带方便、连接简单、外径细等优点。

2)制作管孔清洗工具：对于新管道以及淤泥较多的陈旧管道，采用传统的管孔清洗工具比较有效。

清洗工具可按图1所示制作。

图1 管孔清洗工具示意图图1所示清洗刷可将管孔内的淤泥等杂物清洗较彻底，其中：铁砣对于新管道可把管道内壁接缝外水泥残余、硬块除去，起到“打磨”作用；钢丝刷可清除淤泥、污物；杂布、麻片起清扫作用将淤泥、杂物带出管孔。

另外，管孔也可用直径合适的圆木试通，由于目前管孔内绝大多数用塑料子管布放光缆，因此圆木的直径选择按布放三根塑料子管考虑。

注意在制作时，各相关物件应牢固以避免中途脱落或折断给清洗管道工作带来麻烦。

3)清洗步骤①打开人孔铁盖后，应等待一段时间或用排气扇排出有毒气体，经气体探测仪探测确认无有毒有害气体后才能下井清洗。

光缆施工规范和标准最新

光缆施工规范和标准最新光缆施工是通信基础设施建设的重要组成部分，其规范和标准对于确保通信网络的稳定性和安全性至关重要。

以下是最新的光缆施工规范和标准概述：1. 施工前准备：施工前，必须进行详细的现场勘查，了解地形地貌、地下管线情况，以及可能存在的障碍物。

同时，需要准备相应的施工设备和材料，包括光缆、接头盒、熔接机等，并确保施工人员具备相应的专业技能和安全意识。

2. 光缆敷设：光缆敷设应遵循最小弯曲半径的规定，避免过度弯曲导致的光缆损伤。

敷设过程中，应使用适当的敷设设备，如牵引机、卷扬机等，确保光缆敷设的平稳性和均匀性。

在特殊地形或地下管线密集区域，应采取保护措施，如使用保护管或进行地下探测。

3. 光缆接续：光缆接续是施工中的关键环节，需要使用专业的熔接机进行熔接，并确保熔接质量符合标准。

接续后的光缆应进行性能测试，包括光衰、回损等指标，确保接续质量。

4. 光缆保护：敷设完成后，光缆需要进行适当的保护措施，如使用保护管、铠装光缆或进行地面标识，以防止光缆在后续施工或使用过程中受到损伤。

5. 施工安全：施工过程中，必须严格遵守安全操作规程，包括但不限于个人防护装备的佩戴、施工现场的安全警示、以及施工机械的安全使用等。

6. 环境保护：施工过程中应尽量减少对环境的影响，如合理规划施工路线，减少对植被的破坏，以及施工结束后对现场进行恢复。

7. 施工验收：施工完成后，应进行严格的验收程序，包括光缆敷设质量、接续质量、以及整体施工质量的检查。

验收合格后，方可进行后续的网络调试和投入使用。

8. 维护与更新：施工完成后，应建立光缆维护和更新机制，定期对光缆进行检查和维护，确保通信网络的长期稳定运行。

随着技术的发展和行业标准的更新，光缆施工规范和标准也在不断完善。

施工单位和个人应密切关注相关规范的最新动态，确保施工过程符合最新的行业要求。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项姓名：XXX部门：XXX日期：XXX光缆施工技术要求及注意事项1立杆、做拉线及布放吊线技术要求1.1挖电杆洞及拉线坑1.1.1本工程电杆洞及拉线坑的深度标准如下：电杆洞深度表电杆类别杆长（米）普通土硬土水田、湿地石质水泥电杆61.21.01.30.871.31.21.41.081.51.41.61.291.61.51.71.4101.71.61 .81.6111.81.81.91.8122.12.02.22.0木质电杆61.21.01.30.871.41.21.50.981.51.31.6191.61.41.71.1101.71.51.8 1.1121.81.621.2 地锚坑深度表拉线程式地锚坑深（米）普通土硬土水田、湿地石质7/2.21.31.21.41.07/2.61.41.31.51.12*7/2.61.81.71.91.4 1.1.2在斜坡地区挖洞，其洞深应从洞下坡口往下15-20厘米处计算洞深。

1.1.3地表有临时堆积泥土的杆洞洞深计量，应以永久地面算起，其地面上堆积的泥土不应计算在内。

1.1.4电杆撑杆的洞深不小于0.6米。

1.2立杆1.2.1直线线路的电杆位置，应在线路路由中心线上，电杆的中心垂线与路由的中心垂线左右偏差不大于5厘米。

电杆本身应上下垂直。

1.2.2水泥杆的角杆应在线路转角点以内10-15厘米。

木杆的角杆应在线路转角点以内20－30厘米。

1.2.3角杆立起后，杆梢应在线路转角点向外倾斜一个杆梢左右，待线路线收紧后再回到转角点上。

1.2.4终端杆立起后，杆身应向拉线侧倾斜10-20厘米。

1.2.5杆立起后,要进行号杆，号杆的字或牌的高度，最末一个字或杆号牌下边缘应距地面2.5米，杆号应面向路。

1.3拉线：本工程拉线按中负荷区考虑，均采用镀锌钢绞线。

中、上把用3.0铁线和三眼双槽夹板固定。

本工程终端和角杆拉线选用7/2.6拉线。

防风、防凌拉线选用7/2.2拉线。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项一、光缆施工技术要求：1.纤维光缆的选择：根据工程的需求，选择适当的光缆类型和规格，确保能满足传输要求和环境条件。

2.光缆的保护：在施工过程中，需要对光缆进行保护，防止弯曲、折断等损坏，尤其是在拐角处、穿越管道或其他障碍物时，应采取适当的措施。

3.光缆的敷设：光缆敷设应符合规范要求，避免出现过度张力、拧曲、扭转等问题。

同时，敷设要维持一定的缆线水平度，保持光缆的整体质量。

4.光缆固定：光缆施工过程中需要进行固定，以防止光缆的滑动和外力挤压。

固定时应使用合适的夹具和固定件，同时要确保固定力均匀。

5.光缆的连接：光缆连接是施工的关键环节之一，连接的质量直接影响到整个光缆系统的传输质量。

连接时应按照正确的工艺，进行纤维剥离、清洁、对中和焊接等操作。

6.光缆的测试：施工完成后，需要进行光缆的测试，包括光缆长度、光损耗、承载能力等参数的测试。

测试结果应符合规范要求。

二、光缆施工注意事项：1.施工前需详细规划：在施工前，应进行详细规划，包括选择光缆线路、敷设路径、引入方式等。

规划过程中需考虑到施工的安全性和可行性，避免影响其他设施。

2.施工前需充分调研：施工前需对工地的环境和条件进行充分调研，并清理现场，消除施工障碍。

同时要了解地下管线等情况，以便合理选择敷设路径。

3.保证施工安全：施工过程中，应加强安全管理，做好施工现场的防护工作。

严禁在高温条件下施工，要确保作业人员的安全，防止因安全事故导致光缆损坏。

4.保持施工质量：施工过程中，要保持良好的工艺和施工质量，避免人为疏忽和施工错误，保证光缆的质量和传输性能。

5.施工记录和验收：施工过程中要做好施工记录，记录施工过程中的关键节点和操作。

施工完成后，需进行验收，确保光缆的质量符合规范要求。

6.预防光缆破坏：在施工过程中，要预防光缆的破坏，特别是外力引起的破坏。

严禁对光缆进行剧烈弯曲、过度拉力和剧烈震动等操作，避免损坏光缆的纤维。

总结：光缆施工是建设光纤通信网络的重要环节，要求施工人员掌握专业知识和技能，合理规划和设计光缆线路，严格按照规范要求进行施工操作。

光缆敷设技术交底

光缆敷设技术交底光缆敷设技术交底随着信息技术的飞速发展，光纤通信已成为重要的信息传输方式之一。

光缆的敷设质量直接影响着网络的稳定性和信号传输质量。

因此，光缆敷设技术交底显得尤为重要。

本文将从光缆敷设前的准备工作、光缆敷设方式、光缆敷设后的验收标准等方面进行详细介绍。

一、光缆敷设前的准备工作1.1 环境条件准备在光缆敷设前需要对环境进行仔细考虑和评估。

首先需要将敷设目的、线路选线、通道清理、安全保障、周边环境等作为主要考虑因素。

线路应根据敷设目的来选定，例如：城市使用要考虑地面铺设和地下埋设，而对于乡村或沙漠，可以考虑高空电缆架线或者挖掘深度大于1.6米的地下埋设方式。

敷设前必须对通道进行仔细清理，已有管道必须清除杂物，清理防止出现各种故障。

1.2 施工人员准备对于施工人员的要求主要包括技术要求、操作要求和安全要求三个方面。

技术要求包括技能能力（线路敷设能力、电气专业能力等）、行业专业素养、方案设计能力等。

操作要求包括确定班组工人数量及配备的施工工具、防护设备、施工方案、验收标准等等，施工中应注意操作流程，并严格按照验收标准进行验收。

安全要求包括在施工过程中严格按照安全措施执行要求，同时认真检查施工区域内的安全隐患，并严格遵守安全操作规范。

1.3 设备准备光缆敷设需要一些专业的设备和工具，包括：缆绳、垂直式缆绳轮、平行式缆绳轮、机械升降绳、光缆滑轮、绳套、压平卡、螺栓片、成品套件、光主控盘等等，施工前必须对这些设备进行仔细检查和保养。

二、光缆敷设方式光缆敷设方式主要有地面敷设和地下敷设两种方式。

2.1 地面敷设方式地面敷设是指将光缆直接放置在地面上的敷设方式，通常用在野外环境下，这种敷设方式最大的优点就是安装快速、成本低、简单易行。

但是，地面敷设方式也存在一些缺点，如：易受恶劣气候和垃圾影响，敷设过程中需要多次挖掘地面，造成环境破坏，安全性和稳定性受到影响。

2.2 地下敷设方式地下敷设是指将光缆埋入地下的敷设方式，一般是采取管道敷设的方式。

光缆线路工程施工工艺要求

光缆线路工程施工工艺要求1、一般要求光缆线路敷设应严格按照《通信线路工程验收规范》（G B 51171-2016）有关规定执行。

对于光缆线路施工工艺，本设计明确规定的，应按设计要求执行，本设计没有明确规定的，还应符合G B 51171-2016《通信线路工程验收规范》要求。

（1）光缆敷设前应进行单盘检查测试，光纤衰耗必须符合设计要求，主要测量 1310nm、1550nm窗口的工作衰耗，并注意光缆外护层有无裂缝断裂以及核对光缆端别。

（2）光缆敷设前，按地形状况进行配盘，避免任意砍断尾缆，避免将光缆接头配盘在操作不便的和易受损坏的地段。

光缆敷设安装最小曲率半径应符合下表规定。

表1.4-1光缆敷设安装最小曲率半径表注:D为缆芯处圆型护套外径、H为缆芯处扁型护套短轴的高度。

2、管道敷设光缆技术要求（1）梅花管和单孔子管可直接穿放光缆。

对PVC管或波纹管，一般敷设3根及以上的塑料子管敷设光缆，子管不得跨人井敷设，子管在两个人/手孔间不得有接头，子管在人/手孔内伸出长度20～30cm。

光缆布放完毕后应对管孔作封堵处理。

（2）光缆在手孔内可以采用弯钩膨胀螺栓沿墙固定，并采用φ20~30塑料软管或螺纹软管保护（保护管伸入子管内 5 厘米）。

在人/手孔内的预留光缆必须盘卷绑扎、固定安放在人/手孔适当的位置上。

在每个人/手孔内管道光缆应做光缆标志牌或醒目的识别标志。

（3）管道光缆按人工敷设考虑，有条件时也可采取机械牵引敷设。

施工过程应统一指挥，互相配合，保证光缆施工质量。

（4）管道光缆敷设应在管道出口处采取保护措施，避免损伤光缆外护层。

敷设后的光缆应平直、无扭转、无交叉、无明显刮痕和损伤。

（5）管道光缆在人（手）孔内，应紧靠人（手）孔壁，采用波纹塑料软管保护并用尼龙扎带绑扎在托架上。

（6）光缆接头盒在人（手）孔内，宜安装在常年积水水位以上的位置并采用保护托架或其它方法承托。

光缆接头盒及预留光缆盘留应按设计规定方法安装固定（安装工艺见通用图）。

光缆施工技术要求及注意事项

光缆施工技术要求及注意事项是指在光缆的安装过程中，需要遵循的技术要求和需要注意的事项。

下面将详细介绍光缆施工技术要求及注意事项。

一、光缆施工技术要求1. 施工前准备工作在施工前，需要进行充分的准备工作，包括规划光缆走向和敷设线路、选择合适的施工材料和设备、准备相应的施工方案等。

准备工作的充分与否将直接影响光缆施工的顺利进行。

2. 光缆保护在光缆敷设的过程中，需要采取一系列措施来保护光缆，以防止光缆被损坏。

例如，应避免与其他设备和材料接触，避免受到外力的撞击和压力，避免与湿度较高的环境接触等。

3. 光缆敷设光缆的敷设是光缆施工中的重要环节之一。

光缆的敷设应遵循一定的规则，例如，光缆应保持一定的弯曲半径，且不超过规定的限制值，光缆应尽量避免与其他电缆和管道共同敷设等。

4. 光缆连接、接续与测量光缆的连接、接续与测量是光缆施工中的关键环节。

在进行光缆的连接和接续时，应选择合适的连接方式，并确保接头的质量和稳定性。

在进行光缆的测量时，应使用专业的仪器设备，并按照规定的方法和标准进行测量。

5. 光缆标识和记录在光缆施工过程中，需要对光缆进行标识和记录，以便后续的维护和管理。

光缆的标识应清晰可见，并包括光缆的型号、长度、施工日期等信息。

二、光缆施工注意事项1. 安全注意事项在进行光缆施工过程中，需要注意安全。

例如，施工人员应佩戴安全帽、手套等防护用具，避免使用带电工具进行施工，注意防止触电和触伤等。

2. 环境注意事项在进行光缆施工时，需要注意环境。

例如，在光缆敷设过程中，应避免光缆与高温、潮湿、腐蚀等环境接触，以免影响光缆的性能和寿命。

3. 施工质量注意事项在进行光缆施工时，需要注意施工质量。

例如，光缆的敷设是否符合要求，光缆的连接和接续是否牢固可靠，光缆的测量是否准确等。

4. 管理注意事项在进行光缆施工时，需要注意管理。

例如，施工过程中需要有专人进行施工管理和监督，及时了解施工进展和质量情况。

同时，需要对光缆的记录和标识进行管理，以便后续的维护和管理。

光缆施工标准

五、施工工艺：（1）埋式光缆工程：①挖沟：光缆沟中心线应与设计路由的中心吻合，偏差应不大于100mm。

光缆沟的深度应符合设计规定，沟底高程允许偏差为+50～-100mm。

人工挖掘的沟底宽度宜为400mm。

斜坡上的埋式光缆沟，应按设计规定的措施处理。

②光缆的敷设：光缆的埋深符合设计要求。

A、B端的方向应符合设计要求。

埋式光缆的曲率半径应大于光缆外径的20倍。

埋式光缆接头应安排在地势较平坦和地质稳固的地方，应避开水塘、水渠、沟坎、道路等施工、维护不便的地点，在接头坑内的位置及预留长度应符合设计要求。

两条以上光缆同沟敷设时，应平行排列，不得交叉或重叠。

埋式光缆与其它设施平行或交越时，其间距满足附表的规定：埋式光缆穿过保护管的管口处应封堵严密。

埋光缆进入人孔处应设备保护管，光缆铠装保护层延伸至人孔内距第一支撑点约100mm 处。

埋光缆装置的各种标志应符合设计要求。

③保护钢管：钢管的敷设或顶管的深度应符合设计要求。

保护钢管伸出穿越物两侧应小于1 m。

保护钢管穿越公路排水沟的埋深应大于永久沟底以下500mm。

在特别情况下达不到第一、三点规定时，应采用保护管再加套管的措施。

⑤回填土：充气的光缆在回填前必须做好保气工作，先加填15cm厚的碎土或细土，再加填普通土，不得损伤沟内光缆和其他管线，回土夯实后的光缆沟，在高级路面上应与路面平齐，回土地在路面修复前不得有凹陷现象，其它土路渣高出路面50-100mm，郊区大地可高出150mm左右。

（2）架空光缆：①敷设架空光缆：应根据设计要求选用光缆挂钩程式。

光缆挂钩的间距应为500mm，允许偏差30mm，电杆两侧的第一只挂钩应各距电杆250mm，允许偏差±20mm。

应按设计要求的A、B 端敷设，其曲率半径应大于光缆外径的20倍。

架空光缆敷设后平直、无扭伤、无机械损伤。

光缆每隔5杆作一处杆弯预留，预在电杆两侧的挂钩间下垂250-300mm，并套塑料管保护。

②引上光缆保护管：引上保护管的材质、规格、安装地点符合设计要求。

缆线敷设技术要求

缆线敷设技术要求
1..1缆线的规格、数量、敷设路由和位置应符合施工图纸要求。

敷设缆线除应符合本规范的规定外，尚应符合现行国家标准《综合布线系统工程验收规范》GB50312的有关规定。

1.1.管道敷设缆线应符合下列规定：
1敷设缆线前应清除管道内的异物。

2敷设缆线时，两端应有冗余长度，并应经检测校对无误后，设置永久性标识。

3缆线在管道内的截面利用率不应超过30%o
4敷设缆线前在管道入出口处应加装护线套，敷设缆线后宜将管道口作密封处理。

1.1.线槽敷设缆线应符合下列规定：
1敷设缆线前应清除槽内的异物。

2敷设缆线前应将缆线两端设置标识，并应标明始端与终端位置，标识应清晰、准确。

3敷设缆线时应有冗余长度。

缆线在线槽内的截面利用率不应超过50%o
4敷设缆线不应受到外力的挤压和损伤，并应经检测校对无误后排放整齐。

5数据信号电缆、音频电缆、视频电缆和光缆等不同类型缆线，应分别绑扎成束、标识用途。

6缆线在线槽首端、尾端、转弯处距离中心点30Omm〜500≡ι处应固定绑扎。

当垂直敷设缆线时，缆线的上端和每间隔距离150Omm 处应固定绑扎；当水平敷设缆线时，缆线每间隔距离300Omm〜5000≡ι处应固定绑扎。

缆线绑扎后应相互紧密靠拢、外观平直、绑扎间距均匀、松紧适度。

1..4采用桥架方式敷设缆线时，应符合本规范第1・・3条的规定。

通信技术《知识点光缆敷设的规定》

内容总结
1 光缆敷设的规定。〔11〕光缆布放完毕，发现可疑时，应及时测量，确认光纤是否良好。〔14〕施工过程中，必须严密组织，并有专人指挥。〔15〕现场施工完毕后，应及时清理现场废弃物，保持好施工现场的环境卫生。〔16〕施工过程中，应注意施工现场周围的各种线路的性质，考虑各种道路的通行状况，采取相应的措施，防止发生人身伤亡的事故和材料、设备的损失
光缆端别确实定原那么：长途光缆：北〔东〕方向为A端，南〔西〕方向为B 端；市话光缆：汇接局端A端，分局端为B端；以大容量局端为A端，用户方局端为B端；分歧光缆以主干光缆为A端，分支为B端；
光缆两侧端头以红头为A端，绿头为B端〔右图〕；光缆生产包装以外端为A端，内端为B端〔以下图〕。
第四页，共五页。
〔12〕未放完的光缆不得在野外放置〔无人值守情况下〕，埋式光缆布放后应及时回填土〔不少于 30cm〕。
〔13〕建议采用新的施工工艺和施工方法，以减轻敷设时的工作量，同时新工艺和新方法可以对光缆起到更为有效的保护作用。
〔14〕施工过程中，必须严密组织，并有专人指挥。布放过程中应有良好的通信联络手段，禁止未经训练的人员上岗和无联络设施的条件下作业。
1 光缆敷设的规定
11 敷设路由的要求
12 光缆敷设施工的一般规定
〔1〕中继段光缆配盘图或按此图制定的敷设作业方案表是光缆敷设的主要依据，一般不得任意变动，防止盲目进行。
〔2〕敷设路由必须按路由复测划线进行，假设遇特殊情况必须改动时，一般以不增长敷设长度为原那么，预先征得建设部门同意。
第五页，共五页。
〔4〕光缆布放采用机械牵引时，应根据地形、布放长度等因素选择集中牵引，中间辅助牵引和分散牵引等方式。
